1 Temat 6: Mapa projektu podziału działki w programach WinKalk i MikroMap Temat wykonujemy zgodnie z zaleceniami instrukcji K1 Na stronie znajdują się instrukcje obsługi do programów WinKalk i MikroMap Instrukcja obsługi WinKalk WKdoc.exe Instrukcja obsługi MikroMap MMdoc.exe I. WinKalk: 1. Założyć obiekt o nazwie projekt podziału-n-g (G numer grupy, N numer z listy). Obliczenia należy prowadzić z następującą dokładnością: długości 0.01m, kąty 0,0001g, pola powierzchni ha. Dla raportów proszę ustawić swoje opcje. System -> Opcje -> Program, Jednostki, Raporty Po każdym obliczeniu dobrze jest podglądnąć szkic obliczonych elementów. Należy następnie wykonać raport i dodać go do bufora! 2. Na podstawie współrzędnych punktów 1-5 z obliczenia i wyrównania przybliżonego ciągu zamkniętego oraz wyników pomiarów przedstawionych na szkicu (Rys. 1), obliczyć kolejne współrzędne punktów załamania granicy działki 126. a. Utwórz bazę punktów danych 1 5 Punkty -> Wpis podając współrzędne z dokł. do 1 mm oraz wpisując kod punktu granicznego stabilizowanego trwale (z K1). b. Oblicz kolejne punkty następującymi metodami: i. Pomiary -> Domiary dla punktów 11(domiar równy 0),13,14,15 ii. Pomiary -> Tachimetria dla punktu 17 (opcja Bez H) iii. Pomiary -> Wcięcia -> Liniowe dla punktów 16 i 18 iv. Pomiary -> Wcięcia -> Kątowe dla punktu 12 Obliczonym punktom również proszę nadać kod punktu granicznego stabilizowanego trwale. Punkty -> Edycja 3. Oblicz powierzchnię działki 126 po jej obrysie: 1,16,2,17,3,12,11,4,13,14,15,5,1 Obliczenia -> Baza działek -> Oblicz wszystko dr inż. Anna Przewięźlikowska 1

Założyć obiekt o nazwie projekt podziału-n-g (G numer grupy, N numer z listy). Obliczenia należy prowadzić z następującą dokładnością: długości 0.01m, kąty 0,0001g, pola powierzchni 0.0001 ha.

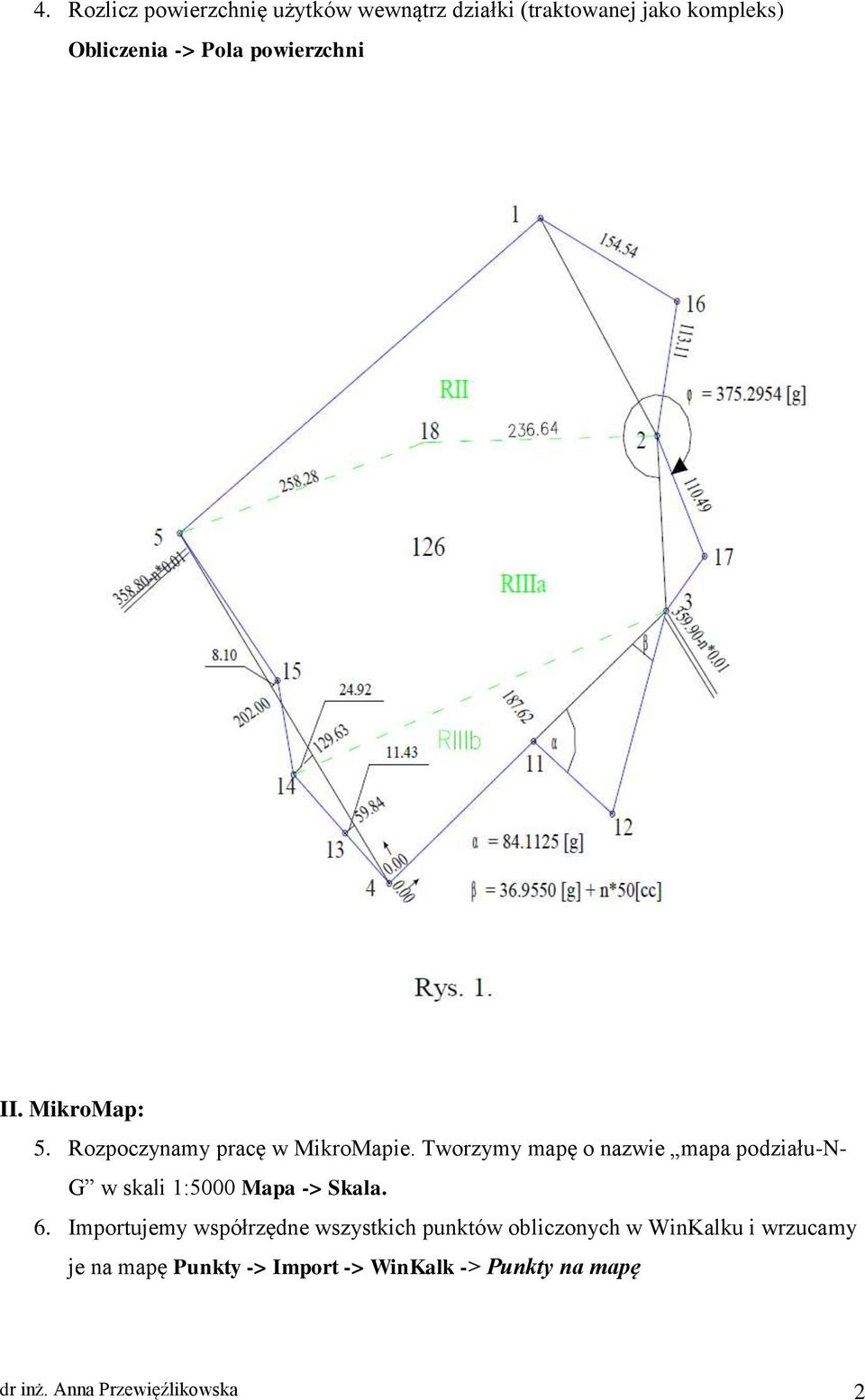

2 4. Rozlicz powierzchnię użytków wewnątrz działki (traktowanej jako kompleks) Obliczenia -> Pola powierzchni II. MikroMap: 5. Rozpoczynamy pracę w MikroMapie. Tworzymy mapę o nazwie mapa podziału-n- G w skali 1:5000 Mapa -> Skala. 6. Importujemy współrzędne wszystkich punktów obliczonych w WinKalku i wrzucamy je na mapę Punkty -> Import -> WinKalk -> Punkty na mapę dr inż. Anna Przewięźlikowska 2

Tworzymy mapę o nazwie mapa podziału-n- G w skali 1:5000 Mapa -> Skala. 6.

3 7. Tworzymy warstwy, na których później będziemy pracować Mapa -> Warstwy -> Nowa i nadajemy im odpowiednie atrybuty a. granice: kolor - czarny, typ linii 0, grubość 0.13 b. użytki: zielony, 2, 0.18 c. podział: czerwony, 0, 0.18 Rysujemy na odpowiednich warstwach granicę działki i jej numer (zgodnie z K1), granice klasoużytków i ich oznaczenia. 8. W miejsca załamań granicy działki wstawiamy symbol znaku granicznego (zgodnie z kodem nadanym wcześniej) Rysuj -> Symbol -> Zamiana punktu swobodnego na symbol III. WinKalk: 9. Wracamy do WinKalka. Projektujemy 4 działki powyżej linii 2 15, drogę równolegle do tej linii oraz cztery działki poniżej drogi. a. Z obwodnicy 5,1,16,2,15,5 wycinamy 3 działki o powierzchni ha, prostopadle do linii 2 15, nadając im numery od 126/1 do 126/3 oraz nowym punktom granicznym powstałych działek nadajemy kolejne numery począwszy od 101. Obliczenia -> Projektowanie działek b. Powstałą czwartą działkę numerujemy 126/4 i dodajemy do bazy działek Obliczenia -> Baza działek c. Następnie z pozostałej części działki 126 wytnij drogę równoległą do linii 2 15 o szerokości 5.00 m nadając jej numer 126/5 d. Z pozostałej części (poniżej drogi) wytnij znów trzy działki o powierzchni ha numerując kolejno. Oblicz powierzchnię i dodaj do bazy ostatnią działkę 126/9. e. Nowym punktom również nadaj kod znaku granicznego stabilizowanego trwale. dr inż. Anna Przewięźlikowska 3

W miejsca załamań granicy działki wstawiamy symbol znaku granicznego (zgodnie z kodem nadanym wcześniej) Rysuj -> Symbol -> Zamiana punktu swobodnego na symbol III. WinKalk: 9. Wracamy do WinKalka.

4 IV. MikroMap: 10. Zaimportuj do MikroMapy nowe punkty. Na warstwie podział wstaw nowe punkty graniczne, narysuj granice i numery nowych działek. 11. Utwórz nową warstwę punkty i zanumeruj na punkty od 101 na mapie stosując kolor czerwony Punkty -> Zanumerowanie 12. Korzystając z funkcji Oblicz -> Przecięcie prostych wstaw na mapę, z równoczesnym eksportem (zapisem) do WinKalka punkty przecięć klasoużytków z granicami działek, numerując je począwszy od 201. V. WinKalk: 13. Wykonaj rozliczenie użytków w poszczególnych działkach w WinKalku traktując każdą z nich jako niezależny kompleks. dr inż. Anna Przewięźlikowska 4

Korzystając z funkcji Oblicz -> Przecięcie prostych wstaw na mapę, z równoczesnym eksportem (zapisem) do WinKalka punkty przecięć klasoużytków z granicami

5 VI. Word lub Excel: 14. Wykonaj zestawienie tabelaryczne wraz z kontrolą krzyżową działek i użytków według załączonego wzoru. VII. Opis pozaramkowy mapy: 15. Na kolejnej nowej warstwie wykonać ramkę o grubości linii 0.5 mm oraz opis mapy - MAPA PROJEKRT PODZIAŁU DZIAŁKI 126 (pismo pochyłe ARIAL CE o wysokości 5 mm) - Skala 1 : 5000 (pismo pochyłe ARIAL CE o wysokości 3.5 mm) - Gmina: Witów - Obręb: Michałek - Akademia Górniczo-Hutnicza w Krakowie - Imię i Nazwisko, G-, N- Efekt końcowy pracy: - Sprawozdanie krótki, treściwy opis wykonanego zadania. Tu również należy umieścić zestawienie tabelaryczne z kontrolą krzyżową. - Raport z WinKalka obejmujący wszystkie obliczenia w kolejności i wykonywania, zapisany z bufora raportów. - Mapa wydrukowana dr inż. Anna Przewięźlikowska 5

5 mm oraz opis mapy - MAPA PROJEKRT PODZIAŁU DZIAŁKI 126 (pismo pochyłe ARIAL CE o wysokości 5 mm) - Skala 1 : 5000 (pismo pochyłe ARIAL CE o wysokości 3.

6 dr inż. Anna Przewięźlikowska 6
