Ćwiczenie O3-A3 BADANIE DYFRAKCJI NA SZCZELINIE I SIAT- CE DYFRAKCYJNEJ Wstęp teoretyczny

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Ćwiczenie O3-A3 BADANIE DYFRAKCJI NA SZCZELINIE I SIAT- CE DYFRAKCYJNEJ Wstęp teoretyczny"

Transkrypt

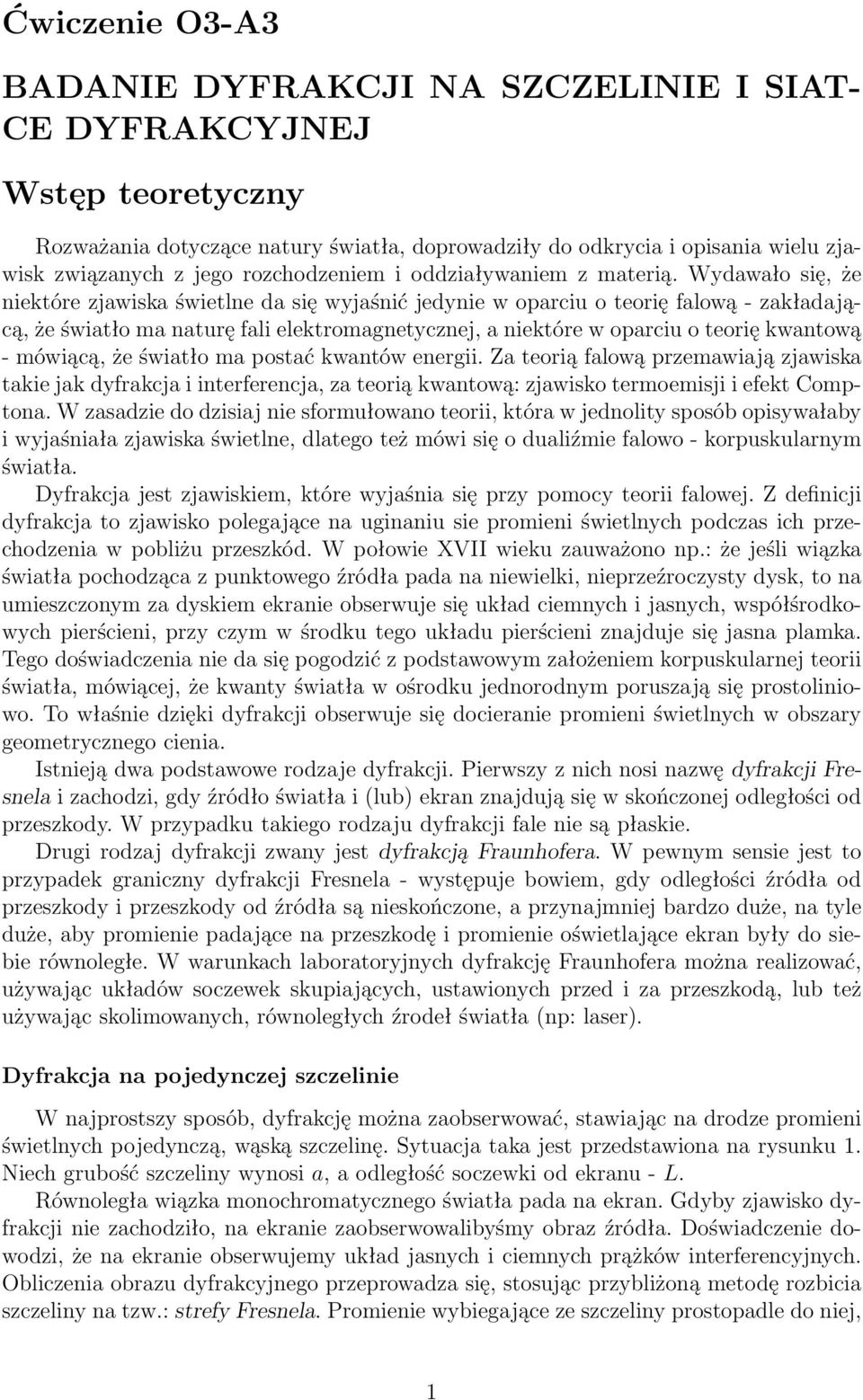

1 Ćwiczenie O3-A3 BADANIE DYFRAKCJI NA SZCZELINIE I SIAT- CE DYFRAKCYJNEJ Wstęp teoretyczny Rozważania dotyczące natury światła, doprowadziły do odkrycia i opisania wielu zjawisk związanych z jego rozchodzeniem i oddziaływaniem z materią. Wydawało się, że niektóre zjawiska świetlne da się wyjaśnić jedynie w oparciu o teorię falową - zakładającą, że światło ma naturę fali elektromagnetycznej, a niektóre w oparciu o teorię kwantową - mówiącą, że światło ma postać kwantów energii. Za teorią falową przemawiają zjawiska takie jak dyfrakcja i interferencja, za teorią kwantową: zjawisko termoemisji i efekt Comptona. W zasadzie do dzisiaj nie sformułowano teorii, która w jednolity sposób opisywałaby i wyjaśniała zjawiska świetlne, dlatego też mówi się o dualiźmie falowo - korpuskularnym światła. Dyfrakcja jest zjawiskiem, które wyjaśnia się przy pomocy teorii falowej. Z definicji dyfrakcja to zjawisko polegające na uginaniu sie promieni świetlnych podczas ich przechodzenia w pobliżu przeszkód. W połowie XVII wieku zauważono np.: że jeśli wiązka światła pochodząca z punktowego źródła pada na niewielki, nieprzeźroczysty dysk, to na umieszczonym za dyskiem ekranie obserwuje się układ ciemnych i jasnych, współśrodkowych pierścieni, przy czym w środku tego układu pierścieni znajduje się jasna plamka. Tego doświadczenia nie da się pogodzić z podstawowym założeniem korpuskularnej teorii światła, mówiącej, że kwanty światła w ośrodku jednorodnym poruszają się prostoliniowo. To właśnie dzięki dyfrakcji obserwuje się docieranie promieni świetlnych w obszary geometrycznego cienia. Istnieją dwa podstawowe rodzaje dyfrakcji. Pierwszy z nich nosi nazwę dyfrakcji Fresnela i zachodzi, gdy źródło światła i (lub) ekran znajdują się w skończonej odległości od przeszkody. W przypadku takiego rodzaju dyfrakcji fale nie są płaskie. Drugi rodzaj dyfrakcji zwany jest dyfrakcją Fraunhofera. W pewnym sensie jest to przypadek graniczny dyfrakcji Fresnela - występuje bowiem, gdy odległości źródła od przeszkody i przeszkody od źródła są nieskończone, a przynajmniej bardzo duże, na tyle duże, aby promienie padające na przeszkodę i promienie oświetlające ekran były do siebie równoległe. W warunkach laboratoryjnych dyfrakcję Fraunhofera można realizować, używając układów soczewek skupiających, ustawionych przed i za przeszkodą, lub też używając skolimowanych, równoległych źrodeł światła (np: laser). Dyfrakcja na pojedynczej szczelinie W najprostszy sposób, dyfrakcję można zaobserwować, stawiając na drodze promieni świetlnych pojedynczą, wąską szczelinę. Sytuacja taka jest przedstawiona na rysunku 1. Niech grubość szczeliny wynosi a, a odległość soczewki od ekranu - L. Równoległa wiązka monochromatycznego światła pada na ekran. Gdyby zjawisko dyfrakcji nie zachodziło, na ekranie zaobserwowalibyśmy obraz źródła. Doświadczenie dowodzi, że na ekranie obserwujemy układ jasnych i ciemnych prążków interferencyjnych. Obliczenia obrazu dyfrakcyjnego przeprowadza się, stosując przybliżoną metodę rozbicia szczeliny na tzw.: strefy Fresnela. Promienie wybiegające ze szczeliny prostopadle do niej, 1

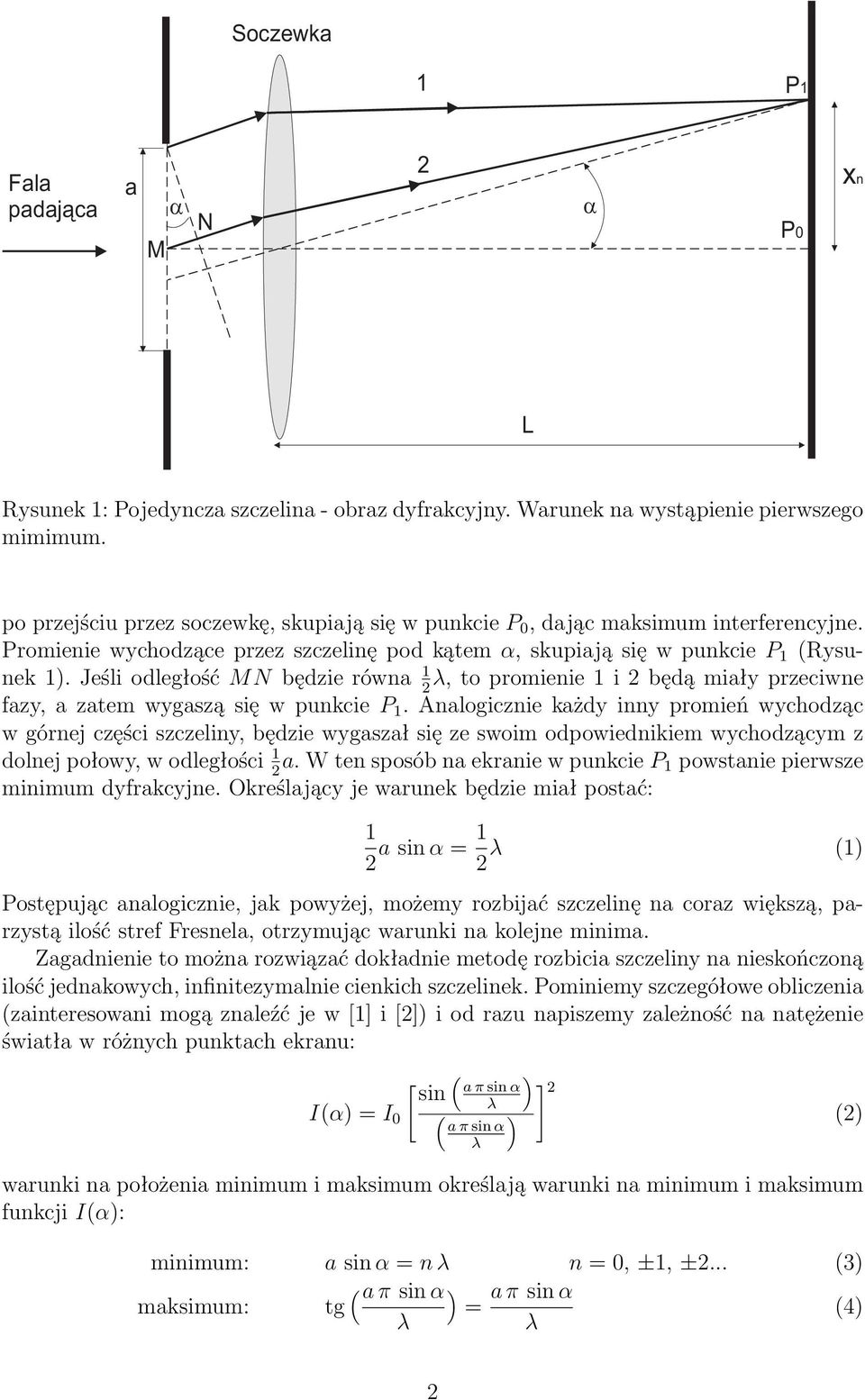

2 Soczewka 1 P1 Fala padaj¹ca a M N 2 P0 xn L Rysunek 1: Pojedyncza szczelina - obraz dyfrakcyjny. Warunek na wystąpienie pierwszego mimimum. po przejściu przez soczewkę, skupiają się w punkcie P 0, dając maksimum interferencyjne. Promienie wychodzące przez szczelinę pod kątem α, skupiają się w punkcie P 1 (Rysunek 1). Jeśli odległość MN będzie równa 1, to promienie 1 i 2 będą miały przeciwne 2 fazy, a zatem wygaszą się w punkcie P 1. Analogicznie każdy inny promień wychodząc w górnej części szczeliny, będzie wygaszał się ze swoim odpowiednikiem wychodzącym z dolnej połowy, w odległości 1a. W ten sposób na ekranie w punkcie P 2 1 powstanie pierwsze minimum dyfrakcyjne. Określający je warunek będzie miał postać: 1 2 a sin α = 1 2 (1) Postępując analogicznie, jak powyżej, możemy rozbijać szczelinę na coraz większą, parzystą ilość stref Fresnela, otrzymując warunki na kolejne minima. Zagadnienie to można rozwiązać dokładnie metodę rozbicia szczeliny na nieskończoną ilość jednakowych, infinitezymalnie cienkich szczelinek. Pominiemy szczegółowe obliczenia (zainteresowani mogą znaleźć je w [1] i [2]) i od razu napiszemy zależność na natężenie światła w różnych punktach ekranu: [ ( ) sin a π sin α ] 2 I(α) = I 0 ) (2) ( a π sin α warunki na położenia minimum i maksimum określają warunki na minimum i maksimum funkcji I(α): minimum: a sin α = n n = 0, ±1, ±2... (3) maksimum: tg ( a π sin α ) a π sin α = (4) 2

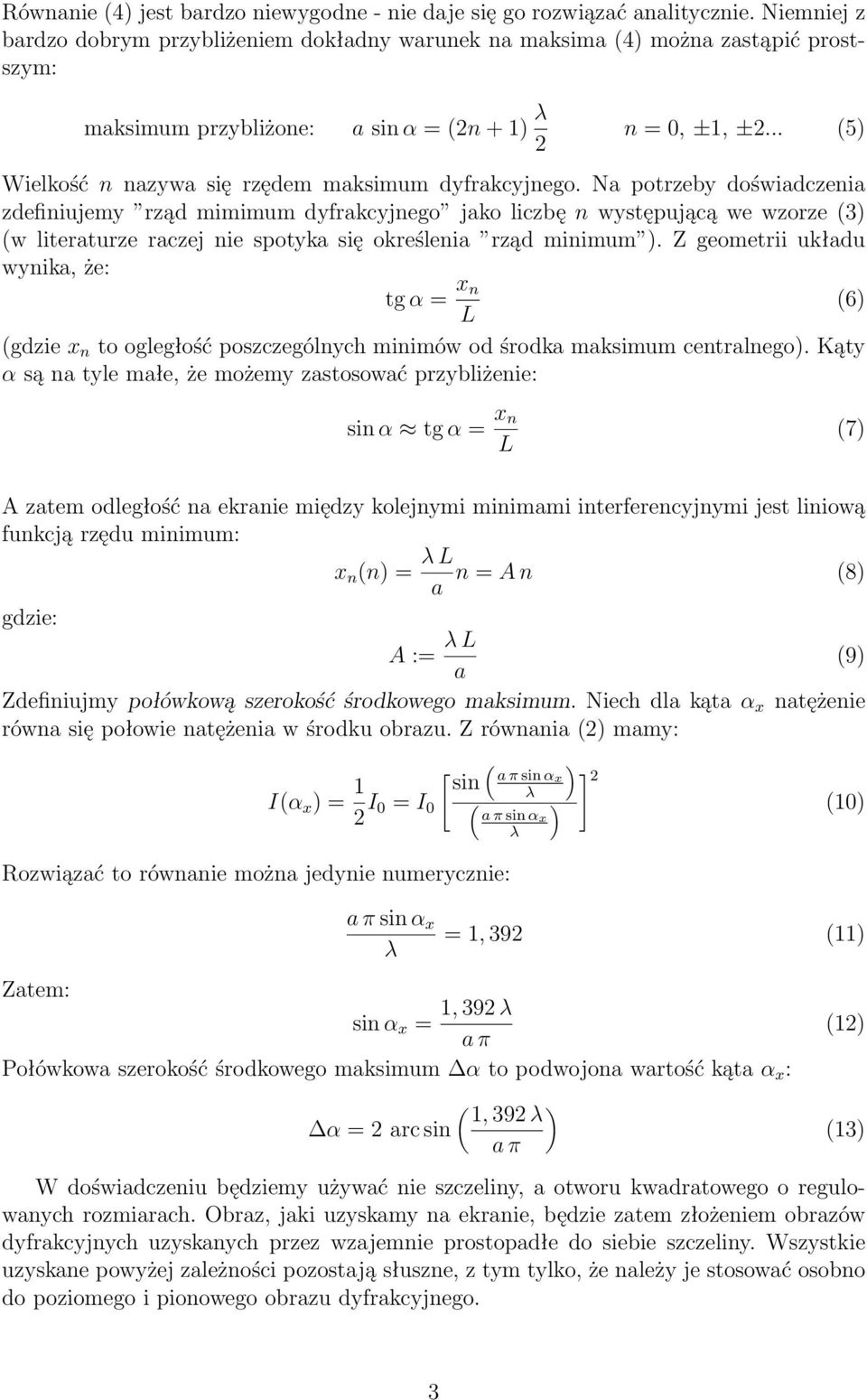

3 Równanie (4) jest bardzo niewygodne - nie daje się go rozwiązać analitycznie. Niemniej z bardzo dobrym przybliżeniem dokładny warunek na maksima (4) można zastąpić prostszym: maksimum przybliżone: a sin α = (2n + 1) 2 n = 0, ±1, ±2... (5) Wielkość n nazywa się rzędem maksimum dyfrakcyjnego. Na potrzeby doświadczenia zdefiniujemy rząd mimimum dyfrakcyjnego jako liczbę n występującą we wzorze (3) (w literaturze raczej nie spotyka się określenia rząd minimum ). Z geometrii układu wynika, że: tg α = x n (6) L (gdzie x n to ogległość poszczególnych minimów od środka maksimum centralnego). Kąty α są na tyle małe, że możemy zastosować przybliżenie: sin α tg α = x n L (7) A zatem odległość na ekranie między kolejnymi minimami interferencyjnymi jest liniową funkcją rzędu minimum: x n (n) = L a n = A n (8) gdzie: A := L (9) a Zdefiniujmy połówkową szerokość środkowego maksimum. Niech dla kąta α x natężenie równa się połowie natężenia w środku obrazu. Z równania (2) mamy: I(α x ) = 1 [ ( ) sin a π sin αx ] 2 2 I 0 = I 0 ) (10) ( a π sin αx Rozwiązać to równanie można jedynie numerycznie: a π sin α x = 1, 392 (11) Zatem: 1, 392 sin α x = a π Połówkowa szerokość środkowego maksimum α to podwojona wartość kąta α x : ( ) 1, 392 α = 2 arc sin a π W doświadczeniu będziemy używać nie szczeliny, a otworu kwadratowego o regulowanych rozmiarach. Obraz, jaki uzyskamy na ekranie, będzie zatem złożeniem obrazów dyfrakcyjnych uzyskanych przez wzajemnie prostopadłe do siebie szczeliny. Wszystkie uzyskane powyżej zależności pozostają słuszne, z tym tylko, że należy je stosować osobno do poziomego i pionowego obrazu dyfrakcyjnego. (12) (13) 3

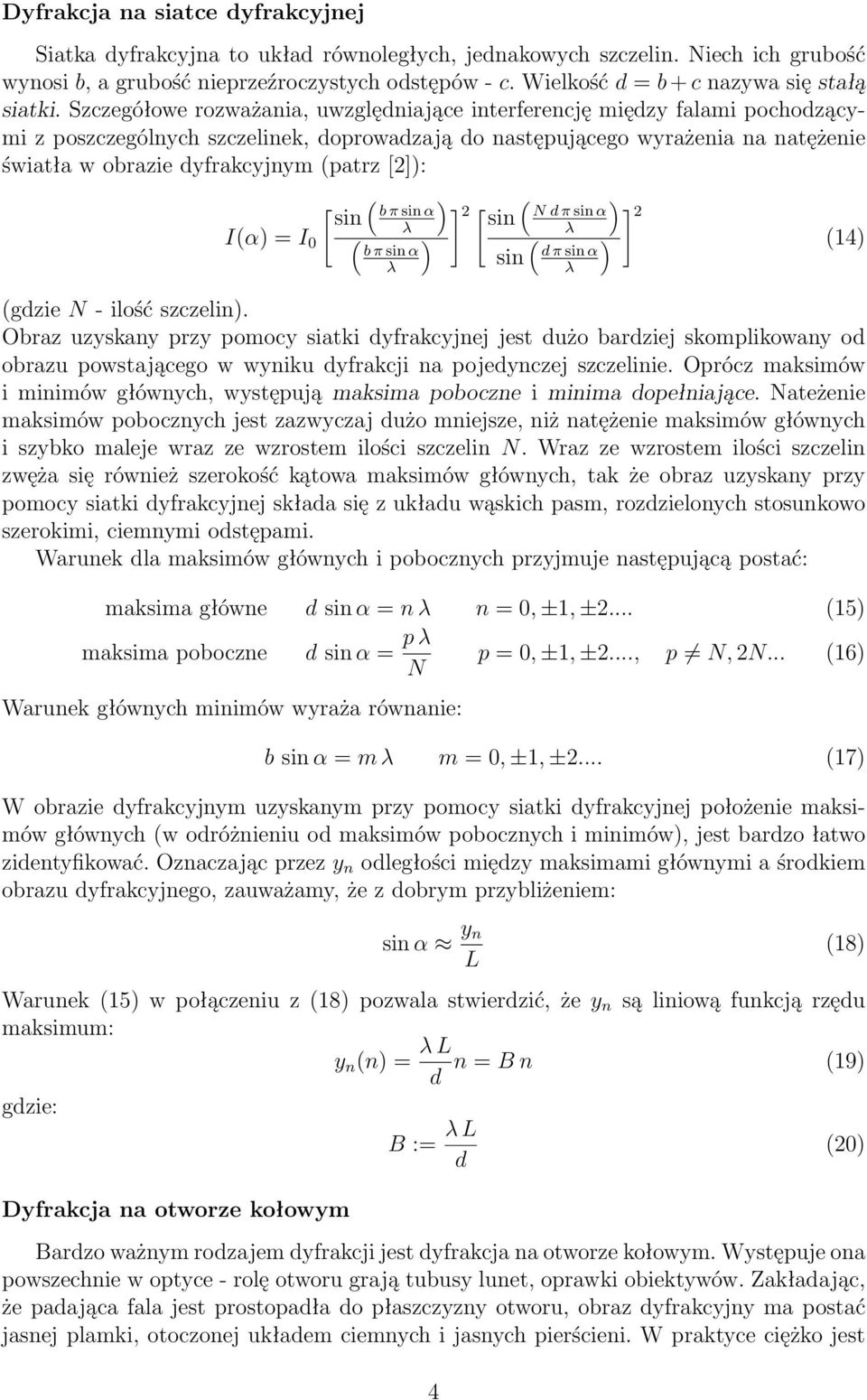

4 Dyfrakcja na siatce dyfrakcyjnej Siatka dyfrakcyjna to układ równoległych, jednakowych szczelin. Niech ich grubość wynosi b, a grubość nieprzeźroczystych odstępów - c. Wielkość d = b + c nazywa się stałą siatki. Szczegółowe rozważania, uwzględniające interferencję między falami pochodzącymi z poszczególnych szczelinek, doprowadzają do następującego wyrażenia na natężenie światła w obrazie dyfrakcyjnym (patrz [2]): [ ( ) sin b π sin α ] 2 [ ( ) sin N d π sin α ] 2 I(α) = I 0 ( ) b π sin α sin ( ) (14) d π sin α (gdzie N - ilość szczelin). Obraz uzyskany przy pomocy siatki dyfrakcyjnej jest dużo bardziej skomplikowany od obrazu powstającego w wyniku dyfrakcji na pojedynczej szczelinie. Oprócz maksimów i minimów głównych, występują maksima poboczne i minima dopełniające. Nateżenie maksimów pobocznych jest zazwyczaj dużo mniejsze, niż natężenie maksimów głównych i szybko maleje wraz ze wzrostem ilości szczelin N. Wraz ze wzrostem ilości szczelin zwęża się również szerokość kątowa maksimów głównych, tak że obraz uzyskany przy pomocy siatki dyfrakcyjnej składa się z układu wąskich pasm, rozdzielonych stosunkowo szerokimi, ciemnymi odstępami. Warunek dla maksimów głównych i pobocznych przyjmuje następującą postać: maksima główne d sin α = n n = 0, ±1, ±2... (15) maksima poboczne d sin α = p N p = 0, ±1, ±2..., p N, 2N... (16) Warunek głównych minimów wyraża równanie: b sin α = m m = 0, ±1, ±2... (17) W obrazie dyfrakcyjnym uzyskanym przy pomocy siatki dyfrakcyjnej położenie maksimów głównych (w odróżnieniu od maksimów pobocznych i minimów), jest bardzo łatwo zidentyfikować. Oznaczając przez y n odległości między maksimami głównymi a środkiem obrazu dyfrakcyjnego, zauważamy, że z dobrym przybliżeniem: sin α y n L Warunek (15) w połączeniu z (18) pozwala stwierdzić, że y n są liniową funkcją rzędu maksimum: y n (n) = L d n = B n (19) gdzie: B := L (20) d Dyfrakcja na otworze kołowym Bardzo ważnym rodzajem dyfrakcji jest dyfrakcja na otworze kołowym. Występuje ona powszechnie w optyce - rolę otworu grają tubusy lunet, oprawki obiektywów. Zakładając, że padająca fala jest prostopadła do płaszczyzny otworu, obraz dyfrakcyjny ma postać jasnej plamki, otoczonej układem ciemnych i jasnych pierścieni. W praktyce ciężko jest 4 (18)

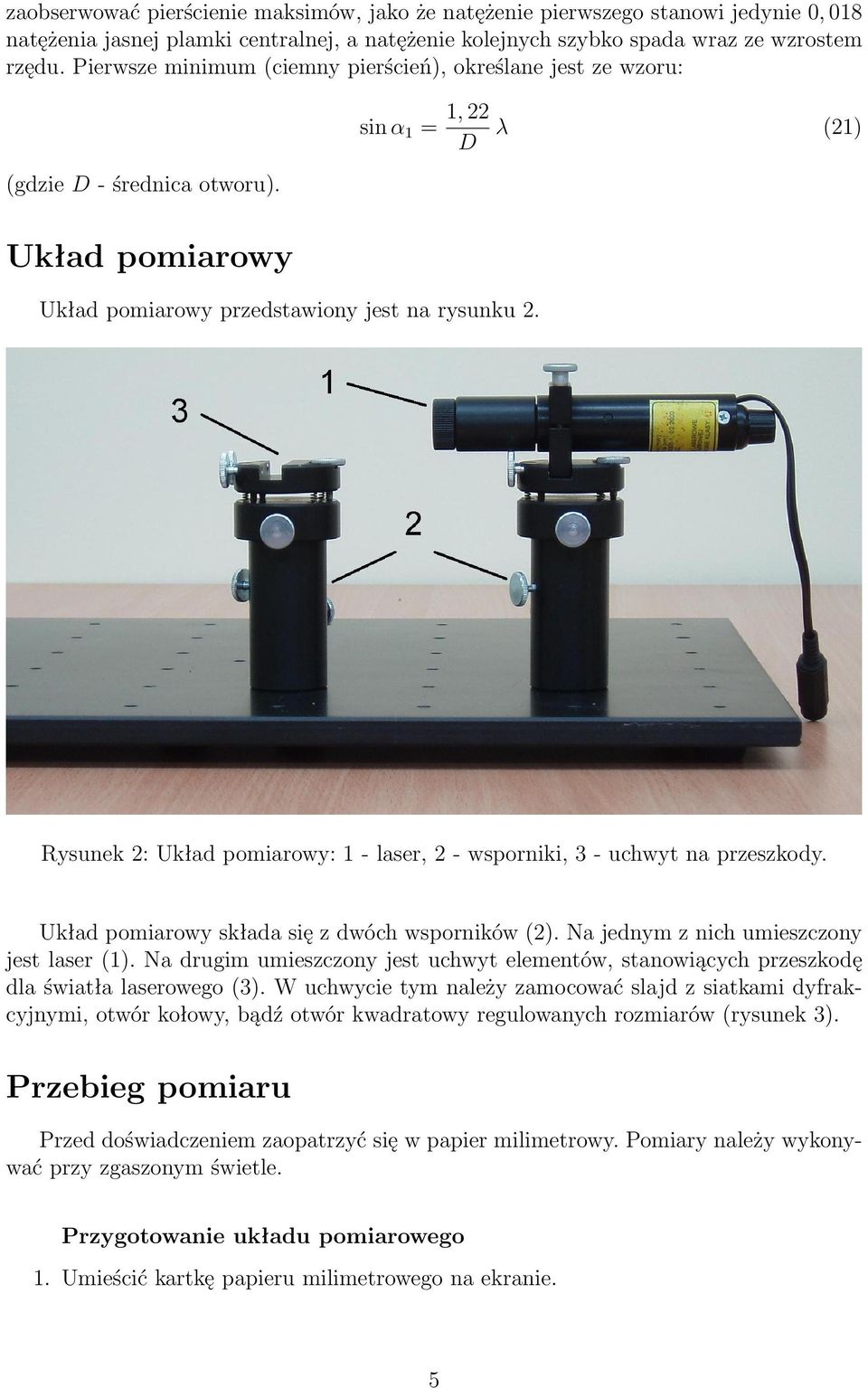

5 zaobserwować pierścienie maksimów, jako że natężenie pierwszego stanowi jedynie 0, 018 natężenia jasnej plamki centralnej, a natężenie kolejnych szybko spada wraz ze wzrostem rzędu. Pierwsze minimum (ciemny pierścień), określane jest ze wzoru: (gdzie D - średnica otworu). sin α 1 = 1, 22 D (21) Układ pomiarowy Układ pomiarowy przedstawiony jest na rysunku 2. Rysunek 2: Układ pomiarowy: 1 - laser, 2 - wsporniki, 3 - uchwyt na przeszkody. Układ pomiarowy składa się z dwóch wsporników (2). Na jednym z nich umieszczony jest laser (1). Na drugim umieszczony jest uchwyt elementów, stanowiących przeszkodę dla światła laserowego (3). W uchwycie tym należy zamocować slajd z siatkami dyfrakcyjnymi, otwór kołowy, bądź otwór kwadratowy regulowanych rozmiarów (rysunek 3). Przebieg pomiaru Przed doświadczeniem zaopatrzyć się w papier milimetrowy. Pomiary należy wykonywać przy zgaszonym świetle. Przygotowanie układu pomiarowego 1. Umieścić kartkę papieru milimetrowego na ekranie. 5

6 Rysunek 3: Otwór kwadratowy regulowanych rozmiarów. 2. Umieścić układ w pewnej odległości od ekranu (1,5m 2m). Zmierzyć odległość między ekranem a soczewką L przy pomocy przymiaru milimetrowego i zanotować ją (jeśli w zestawie nie ma soczewki, odległość L jest odległością między ekranem, a przeszkodą). W trakcie dalszych pomiarów nie zmieniać odległości układu od ekranu. Ocenić błąd pomiaru L. 3. Włączyć laser i pokrętłem na przodzie lasera ustawić żądaną kolimację wiązki. Następnie ustawić maksymalną intensywność wiązki (pokrętło na tyle lasera maksymalnie w prawo). UWAGA: pod żadnym pozorem nie kierować wiązki lasera w oko grozi uszkodzeniem siatkówki! Otwór kwadratowy regulowanych rozmiarów 4. Umieścić w uchwycie ramkę z otworem kwadratowym regulowanych rozmiarów, upewnić się, że wiązka lasera trafia dokładnie w otwór. 5. Zmieniając szerokość i grubość szczeliny zauważyć, jak zmieniają się odległości między maksimami interferencyjnymi. Zanotować spostrzeżenia. 6. Ustawić pewną grubość i szerokość szczeliny, po czym z wielką starannością oznaczyć na papierze milimetrowym położenia minimów i maksimów dyfrakcyjnych. 7. Powtórzyć pomiary dla innych wartości szerokości i grubości otworu (ilość pomiarów ustalić w prowadzącym), każdy pomiar notując na nowej kartce papieru milimetrowego. 6

7 Siatka dyfrakcyjna 8. Umieścić w uchwycie slajd z siatką dyfrakcyjną (wybór siatki ustalić z prowadzącym). 9. Oznaczyć na papierze milimetrowym położenie maksimów głównych. Otwór kołowy 10. Umieścić w uchwycie slajd z otworem kołowym (wybór otworu ustalić z prowadzącym). 11. Oznaczyć na papierze milimetrowym położenie maksimum centralnego i pierwszego jasnego okręgu - pierwszego maksimum (a także innych jasnych prążków, o ile da się je zaobserwować), a także położenie pierwszego minimum. 12. Można spróbować powtórzyć doświadczenie, jako przeszkody używając kartki papieru z nakłutym szpilką otworkiem. Po zakończeniu pomiarów wyłączyć laser! Opracowanie wyników Metodą najmniejszych kwadratów wyznaczyć współczynnik kierunkowy A zależności (8) i jej błąd A, a potem obliczyć szerokość otworu i jej błąd ze wzorów: a obl = L (22) A ( L a = a obl L + A ) (23) A (Długość światła emitowanego przez laser: = 635 nm); Obliczenia powtórzyć dla wysokości otworu, oraz dla obrazów uzyskanych przy innych rozmiarach otworu. Zaokrąglić błąd i zapisać ostateczny wynik w postaci: a = a obl ± a (24) Znając szerokość szczeliny, policzyć połówkową szerokość głównego maksimum ze wzoru (13). Jak zmienia się szerokość połówkowa wraz ze zmianami rozmiarów szczeliny? Czy zależność ta jest zgodna ze spostrzeżeniami dokonanymi w punkcie 5 pomiarów? Analogicznie postąpić dla siatki dyfrakcyjnej: wyznaczyć metodą najmniejszych kwadratów współczynnik B i B w zależności (19), a następnie policzyć stałą siatki i jej błąd z zależności: d obl = L (25) B ( L d = d obl L + B ) (26) B Zaokrąglić błąd i zapisać ostateczny wynik w postaci: d = d obl ± d (27) 7

8 Zwracamy szczególną uwagę, że przy obliczeniach dotyczących pojedynczej szczeliny wykorzystuje się odległości między minimami dyfrakcyjnymi, a w obliczeniach dotyczących siatki dyfrakcyjnej - odległości między maksimami głównymi. W przypadku otworu kołowego wykorzystać zależność (21) i policzyć średnicę otworu ze wzoru: D obl = 1, 22 sin α 1 1, 22 = 1, 22 L tg α 1 x (gdzie x - promień pierwszego mimimum na ekranie). Ocenić błąd pomiaru promienia pierwszego minimum x, po czym obliczyć błąd D, ze wzoru: ( L D = D obl L + x ) (29) x Zaokrąglić błąd i zapisać ostateczny wynik w postaci: (28) D = D obl ± D (30) Sprawozdanie Sprawozdanie z wykonanego doświadczenia powinno zawierać: 1. Krótką notatkę o celu wykonywanego doświadczenia i metodzie (proszę unikać przepisywania instrukcji!). 2. Karty papieru milimetrowego z zaznaczonymi na nich obrazami dyfrakcyjnymi. 3. Współczynniki aproksymacji liniowej zależności (8), (19) i ich błędy. 4. Szerokości i wysokości otworu kwadratowego oraz stałą siatki i błędy tych wielkości (szczególną uwagę proszę zwrócić na poprawne zaokrąglenie błędu i zapisanie wyniku). 5. Średnicę otworu kołowego i jej błąd (zależności (28), (29) ). 6. Wnioski i spostrzeżenia. Pytania kontrolne 1. Wymienić i krótko scharakteryzować falowe i korpuskularne własności światła ([1], [2]). 2. Zasada Huygensa ([1], [2]). 3. Dyfrakcja światła. Pojedyncza szczelina i siatka dyfrakcyjna ([1], [2]). 4. Interferencja. Jakie fale mogą ze sobą interferować? ([1], [2]) 5. Uzasadnienie warunków (3) i (4) ([1], [2]). 8

9 Literatura [1] D. Halliday, R. Resnick, Fizyka. Tom 2, Wydawnictwo Naukowe PWN, Warszawa, [2] B. Jaworski, A. Dietłaf, Kurs Fizyki. Tom III, PWN, Warszawa, [3] J. Karniewicz, T. Sokołowski, Podstawy Fizyki Laboratoryjnej, Wydawnictwo Politechniki Łódzkiej, Łódź,
