CowScout S. Tytuł. GEA Farm Technologies. GEA Farm Technologies Zawsze mój wybór

Transkrypt

1 CowScout S Tytuł GEA Farm Technologies

2 Spis treści Umiejscowienie i filozofia Ogólny opis produktu Opis działania Sytuacja na rynku Oczekiwania klienta Porównanie z konkurencją Wymagania

3 Umiejscowienie i filozofia CowScout S zwiastun dobrego czasu.

4 Umiejscowienie i filozofia Cow CowScout S System pomiaru aktywności krów jako wskaźnik objawów rui Scout S Detektor wysokiej aktywności Warianty standardowe do autonomicznego zastosowania CowSout S zwiastun dobrego czasu.

5 Umiejscowienie i filozofia

6 Umiejscowienie i filozofia Porównanie systemów identyfikacji objawów rui Znakowanie kolorami Różne kolory dla statusu reprodukcyjnego Rescounter 2 h DairyPlan CowScout S Dane reprodukcyjne Bez ID ISO ID Bez ID Obserwacja bezpośrednia i rejestracja manualna Dane dostępne po przefiltrowaniu Dane w czasie rzeczywistym dzięki antenie UHF Okresowo Pomiar aktywności Pomiar aktywności

7 Ogólny opis produktu System składa się z 5 komponentów Responder CowScout S Antena Odbiornik Procesor - VPU Portal internetowy

8 Ogólny opis produktu CowScout S na nogę Pomiar danych o aktywności 38x70x70 mm; masa g Ergonomiczne i trwałe wzornictwo 1) Wysoka częstotliwość (UHF) transferu danych 2) Bez ISO ID do niezależnego użytkowania 3) Numer identyfikacyjny 4) Do przymocowania na nodze krowy

9 Ogólny opis produktu Czytnik i antena Rozpoznanie przez jedną antenę w promieniu 30 do 50 m Możliwe użytkowanie symultaniczne do 4 anten w celu zwiększenia promienia Czytnik antenowy przejmuje sygnały i przekazuje je dalej do VPU

10 Ogólny opis produktu VPU Procesor z zasilaczem elektrycznym systemu Analiza i zapis danych Monitoring zwierząt dzień i noc Gotowe złącza Niebieska lampka kontrolna Czerwona lampka alarmu rujowego

11 Ogólny opis produktu Portal internetowy Logowanie na hasło Może być dozwolony dostęp dla zewnętrznego doradcy Maile alarmowe mogą być przesyłane przez Internet Strona mobilna dla smartfonów

12 Opis działania Gdy krowa ma ruję... jej zachowanie jest inne! Objawy rui obwąchiwanie, pocieranie szyją wspinanie się na inne zwierzęta odruch tolerancji na obskakiwanie

13 Opis działania Gdy krowa ma ruję... jej zachowanie jest inne! W ostatnich latach u krów wysoko wydajnych skrócił się okres rui Często występują tylko niewielkie różnice między fazą stojącą, właściwą i końcową rui Optymalny moment na inseminację to 24 do 12 godzin przed owulacją

14 Opis działania

15 Opis działania Dostęp do danych Połączenie komputera z procesorem VPU Możliwość połączenia przez Internet Możliwość używania smartfonów, tabletów i komputerów niezależnie od miejsca przebywania

16 Opis działania Meldunek alarmowy Dwa poziomy ostrzeżeń Wskaźnik aktywności Przynajmniej 3 okresy nasilonej aktywności następujące po sobie Nadzwyczajna aktywność 2 okresy nasilonej aktywności następujące po sobie Czerwona lampka sygnalizacyjna na VPU jest wskaźnikiem aktywności Zawiadomienie o listach aktywności na portalu internetowym Możliwość maila alarmowego przy łączności internetowej

17 Opis działania Wskazanie optymalnego momentu Przedstawienie optymalnego momentu inseminacji za pomocą wielobarwnych pasków Kropka na pasku wskazuje, w jakim okresie aktualnie znajduje się krowa

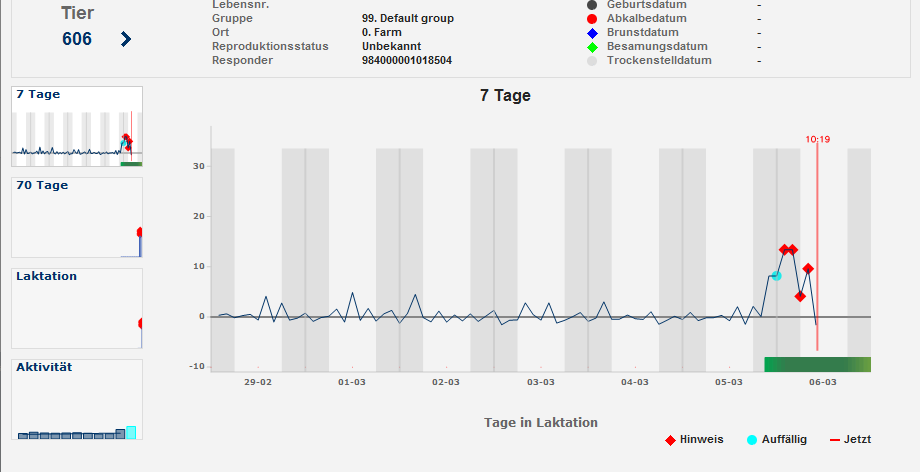

18 Opis działania Wskazanie optymalnego momentu

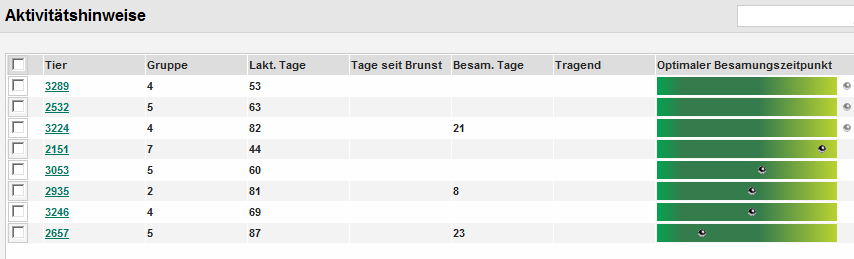

19 Opis działania Listy alarmowe Listy z informacją o: optymalnym momencie unasienienia liczbie dni laktacji liczbie dni od ostatniej rui liczbie dni od ostatniej inseminacji Możliwość listy alarmowej o małej aktywności

20 Opis działania Zróżnicowane prezentacje 7 dni, 10 dni i przegląd laktacji Szczegółowa linia aktywności w widoku 7. dniowym Czerwony romb jako wskaźnik aktywności Niebieska kropka jako wskaźnik nadzwyczajnej aktywności Kolorowe ikony pokazują indywidualne dane o zwierzętach

21 Sytuacja na rynku Optymalna obserwacja objawów rui zapewnia permanentną kontrolę zwierząt skuteczną identyfikację zwierząt małe nakłady pracy niskie koszty wysoki współczynnik identyfikacji równocześnie z małą liczbą krów z fałszywymi objawami rui

22 Sytuacja na rynku Obserwacja objawów rui...ma duży wpływ na parametry płodności Dobrze Żle % rozpoznanych rui >= 80 < 60 % krów ze złym rozpoznaniem % zwierząt nie będących w ciąży po kontroli cielności % dniowych cykli rujowych % okresów między wycieleniem a 1. rują > 60 dni Okres międzywycieleniowy (OMW) < 5 >10 < 10 >15 > 70 < 60 < 15 >20 < 385 >395 Probst, 2008 Dobre rozpoznanie objawów rui uzyskuje się dzięki automatycznemu rozpoznaniu!

23 Sytuacja na rynku Obserwacja objawów rui obniża koszty Przykład: Europa zach. 1 dzień OMW kosztuje między 2,5 a 3,5 o 10 dni krótszy OMW pozwala na zaoszczędzenie ~30 /krowę/rok Mniejszy nakład pracy Przy 100 krowach potrzeba ok. 3,7 godz./krowę/rok Więc oszczędność wynosi 40-70% Przy 15 /rbh oszczędność wynosi /krowę/rok

24 Sytuacja na rynku Rolnicy, którzy do tej pory nie korzystają z żadnej pomocy w rozpoznawaniu objawów rui i którzy chcą zwiększyć automatyzację docelowo chcą poprawić współczynnik inseminacji pojedynczej krowy chcą obniżyć koszty reprodukcji chcą mieć zawsze i wszędzie dostęp do swoich danych reprodukcyjnych chcą otrzymywać punktualnie dane reprodukcyjne już używają dla swoich zwierząt rozpoznania na podstawie kolczyków chcą oszczędzić czas poświęcany na obserwację objawów rui

25 Sytuacja na rynku Rolnicy bez ograniczeń dotyczących wielkości gospodarstwa bez ograniczeń związanych z typem hali udojowej korzystający także z urządzeń konkurencyjnych

26 Oczekiwania klienta Wszędzie i o każdej porze Zapis danych na procesorze VPU Możliwość połączenia internetowego Możliwość dostępu do danych reprodukcyjnych bez względu na miejsce przebywania Meldunki alarmowe mogą być przesyłane mailowo gdziekolwiek, np. do określonego serwisu Możliwy także dostęp do danych dla wybranych usługodawców

27 Oczekiwania klienta Prosty dostęp Portal internetowy można otwierać za pomocą standardowej wyszukiwarki (Internet Explorer, Chrome, Firefox lub Opera) Prosty dostęp dla użytkownika za pomocą hasła Możliwy bezpośredni dostęp przy bezpośrednim połączeniu przewodowym PC-VPU także za pomocą linku

28 Oczekiwania klienta Skrócenie okresu międzywycieleniowego Dzięki danym reprodukcyjnym dostępnym w czasie rzeczywistym żaden meldunek o aktywności nie jest zauważany za późno Informacja o optymalnym momencie unasienienia zwiększa skuteczność inseminacji Zmniejszenie kosztów reprodukcji

29 Oczekiwania klienta Dobra przejrzystość Prosta i intuicyjna obsługa portalu Przejrzysta lista informacyjna Możliwość informowania o słabej aktywności Meldunek alarmowy z zewnątrz widoczny na VPU

30 Oczekiwania klienta Dobra przejrzystość: informacje własne

31 Oczekiwania klienta Dobra przejrzystość: słaba aktywność

32 Oczekiwania klienta Różne widoki 7 dni: szczegółowa lista aktywności 70 dni: można natychmiast wykryć cykl rujowy przegląd 3 ostatnich rui Przegląd laktacji z kolorowymi ikonami dla pokazania zdarzeń indywidualnych dla zwierząt

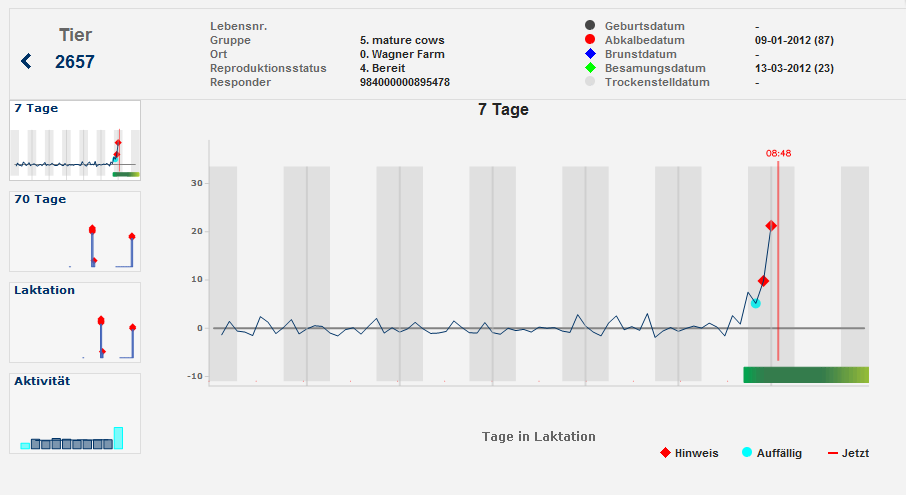

33 Oczekiwania klienta Różne widoki: 7 dni

34 Oczekiwania klienta Różne widoki: 70 dni

35 Oczekiwania klienta Różne widoki: Laktacja

36 Oczekiwania klienta Różne widoki: Aktywność

37 Oczekiwania klienta Indywidalne Możliwe są ustawienia indywidualne dla gospodarstwa Czułość meldunków o aktywności Wskazania kalendarza odpowiednio do rutyny gospodarstwa Wyświetlanie zwierząt ciężarnych Wyświetlanie zmniejszonej aktywności Czas określający jak długo są pokazywane wskazania

38 Oczekiwania klienta Oszczędność czasu pracy Skrócenie czasu obserwacji zwierząt potrzebnego do rozpoznania objawów rui i zmniejszenie kosztów pracy Niezmienna jakość obserwacji objawów rui także podczas spiętrzenia prac

39 Oczekiwania klienta Stado w małym palcu Stado jest monitorowane przez 24 h System pracuje także wówczas, gdy rolnik nie znajduje się w pobliżu stada

40 Oczekiwania klienta Wszystko się nadaje Praca w trybie autonomicznym Model do urządzeń bez elektronicznego zarządzania stadem Brak zakłóceń częstotliwości ID Nadaje się do zastosowania także w urządzeniach konkurencyjnych W urządzeniach, w których już jest stosowana ID

41 Oczekiwania klienta Skuteczność Krótkie fale zapewniają transfer danych o aktywności Tylko niewielkie zakłócenia przez np. używanie elektronicznych bram garażowych: następną częstotliwością wysyłane są wszystkie dane

42 Porównanie z konkurencją Heatwatch Składa się ze stacji bazowej, wzmacniacza, plastra z czujnikiem przeskoku Czujnik ciśnieniowy z jednostką wysokiej częstotliwości zasilanej baterią Jednostka bazowa odsyła do czujnika sygnał potwierdzający po odebraniu danych Alarm wyczerpania się baterii

43 Porównanie z konkurencją Wady i zalety Heatwatch Zalety Duży zasięg -> możliwość zwiększenia przez zastosowanie wzmacniacza Bezprzewodowy transfer danych Wady Brak możliwości połączenia z Internetem (lokalny punkt dostępu) Brak mobilnej aplikacji na smartfony Możliwość straty czujnika

44 Porównanie z konkurencją AfiAct - Afikim Pedometr na nodze krowy Pokazuje wzmożoną i słabą aktywność Jako wariant autonomiczny lub jako komponent powiązany z zarządzaniem stadem Tworzenie różnych alarmów Wzmożona aktywność Słaba aktywność Możliwość poronienia (wzmożona aktywność u krów cielnych)

45 Porównanie z konkurencją Wady i zalety AfiAct Zalety Możliwość integracji z zarządzaniem stadem 24 godz. alarm wycieleniowy Wady Brak możliwości połączenia z Internetem (lokalny punkt dostępu) Brak mobilnej aplikacji na smartfony Niewielki zasięg (1,2 m) Zwierzę musi przejść przez antenę

46 Porównanie z konkurencją Legend Pomiar aktywności na nodze Dane są rejestrowane 10-krotnie w ciągu godziny Składa się z czujnika, anteny i łącznika między odbiornikiem a komputerem Antena wewnętrzna o promieniu 137 m Odbiornik działa na fali 433,932 MHz

47 Porównanie z konkurencją Wady i zalety Legend Zalety Lekki (75 g) Duży promień 5-letnia gwarancja Wady Brak możliwości połączenia z Internetem (lokalny punkt dostępu) Brak mobilnej aplikacji na smartfony

48 Porównanie z konkurencją Select Detect Pomiar aktywności na szyi Składa się z czujnika, stacji bazowej, oprogramowania 91 m promień stacji bazowej 48 godzinny zapis danych czujnika i stacji bazowej Pokazywanie wzmożonej i słabej aktywności Dane o aktywności co godzinę Dairymaster

49 Porównanie z konkurencją Wady i zalety Select Detect Zalety Dostępna aplikacja mobilna Dane o aktywności co godzinę Dane ściągane ze stacji bazowej za pomocą BlueTooth lub przewodowo 3-letnia gwarancja Wady Wymiana baterii (18 miesięcy) Czujnik może ulec uszkodzeniu przez drabinkę paszową Możliwość zapisu 500 czujników

50 Porównanie z konkurencją Silent Herdsman (ETS i NMR) Czujnik aktywności na szyi Boczne umieszczenie czujnika na szyi (wysokość ucha) Jedna antena umożliwia przejmowanie danych w promieniu m Czujnik na szyi posiada algorytm, więc jest transferowana minimalna liczba danych Dane są zapisywane przez 18 miesięcy w czujniku na szyi Sprzedaż przez Semex Deutschland

51 Porównanie z konkurencją Wady i zalety Silent Herdsman Zalety Możliwy 2-3 km mostek Wlan między punktem dostępu a stacją bazową (pastwiskowanie) Dostępna mobilna aplikacja na smartfony Kompatybilność z wieloma stacjami bazowymi Bezprzewodowy transfer danych Dane VIT & LKV mogą być łączone przez ich załadowanie Wady Dostępny tylko transponder na kark Boczne umieszczenie czujnika Konieczne dodatkowe oprogramowanie

52 Porównanie z konkurencją Heatime - SCR Czujnik aktywności na szyi Odczyt za pomocą stacjonarnego czytnika podczerwieni Rejestracja statusu rujowego przy przechodzeniu Konieczne wygrodzenie do stworzenia wąskiego korytarza Może być podłączona selekcja Sprzedaż przez Semex USA

53 Porównanie z konkurencją Wady i zalety Heatime Zalety Metoda prosta i wypróbowana Możliwa komunikacja z systemem sortującym 6-letnia gwarancja Wady Dostępność tylko w wersji na szyję Soczewka podczerwieni podatna na zabrudzenia Identyfikacja jedynie podczas przechodzenia, konieczne jest więc wygrodzenie Brak możliwości połączenia z Internetem Brak mobilnej aplikacji na smartfony Częste uszkodzenia czujników (przez zawieszanie na wygrodzeniu) Konieczna wymiana baterii Niewielkie możliwości graficzne

54 Porównanie z konkurencją Heat Watch Dostęp przez mobilne urządzenie końcowe Dostęp przez wyszukiwarkę internetową Transfer 433 MHz Zastosowanie wielokrotne Bezpieczeńst wo transferu danych Afikim Silent Herdsman Heatime CowScout S Delaval nie oferuje systemu autonomicznego

55 Porównanie z konkurencją Dostęp przez urządzeni e mobilne końcowe Dostęp przez internet Transfer 433 MHz Zastosowani e wielokrotne Bezpieczeńs two transferu danych Heat Watch? Afikim Select Detect zły zły? Silent Herdsman Heatime CowScout S Delaval nie oferuje systemu autonomicznego

56 Wymagania Przykład

57 Wymagania Promień anteny wymagany do identyfikacji nie musi koniecznie pokrywać w 100% powierzchni obory Ważne: strefy, które są często odwiedzane przez zwierzęta, powinny znajdować się w promieniu identyfikacji anteny

58 Wymagania Zamocowanie anteny Metal ogranicza zasięg VPU ma 2 kanały Do każdego kanału może być podłączony przewód 200 m Można podłączyć do 4 anten

59 Wymagania Zezwolenie krajowe Ze względu na ograniczenia w dostępie do częstotliwości UHF w pojedynczych krajach, konieczne jest porozumienie się z odpowiednią instytucją, czy sprzedaż systemu jest możliwa w danym kraju!
