1 Środki Bezpieczeństwa UWAGA: Symbol błyskawicy wpisanej w trójkąt równoboczny, jest stosowany w celu ostrzegania użytkownika przed niebezpiecznym napięciem i ma zapobiegać ryzyku porażenia elektrycznego. Ostrzeżenie: Dla uniknięcia ryzyka porażenia elektrycznego, poleca się nie otwierać obudowy urządzenia. Serwisowanie urządzenia powinno się zlecać tylko wykwalifikowanemu personelowi. Wykrzyknik wpisany w trójkąt równoboczny, jest stosowany w celu ostrzegania użytkownika o ważnych działaniach i konserwacji. Uwaga: Aby upewnić się w kwestii poprawnego użytkowania produktu, należy zaznajomić się dokładnie z treścią tej instrukcji obsługi i zachować ją w celu odniesienia się do niej w przyszłości. Ostrzeżenie: Nie używaj urządzenia w miejscach, gdzie możliwe jest narażenie go na kontakt lub zanurzenie w wodzie. Unikaj instalacji blisko np. wazonów, umywalek, zlewozmywaków, pralek, basenów itp. Ostrzeżenie: Nie umieszczaj świec lub lamp na obudowie urządzenia, ponieważ istnieje zagrożenie wzniecenia ognia. Ostrzeżenie: Urządzenie powinno być podłączane do zasilającej sieci elektrycznej o tylko takich parametrach, jakie wyszczególnione są w instrukcji użytkowania. Jeśli nie jesteś pewien, jakie parametry zasilania występują w użytkowanej sieci (np. napięcie 120V lub 230V), skontaktuj się z dostawcą lub firmą energetyczną. Ostrzeżenie: Nie otwieraj obudowy i nie dotykaj żadnej części we wnętrzu urządzenia. Jeśli występuje potrzeba otworzenia urządzenia, skontaktuj się z dostawcą urządzenia lub serwisem technicznym. Uwaga: Zawsze używaj urządzenia z założoną obudową, unikając w ten sposób emisji promieniowania elektromagnetycznego i promieniowanie z zewnątrz. 1

2 Opis produktu Odbiór cyfrowej telewizji naziemnej DVB-T/T2 Obsługa standardów MPEG-2, MPEG-4, MPEG-4 AVC/H.264 Full HD MPEG-2 AVC/H.264, A SP Supported Wbudowany adapter sieci bezprzewodowej WiFi Opcje internetowe: YouTube, Dailymotion, Pogoda, Net Photo i inne. Obsługa aplikacji FTP Niski pobór prądu w trybie Stand-by poniżej 1W; PVR, Timer, Time Shift 8 grup ulubionych kanałów i Kontrola Rodzicielska 3-dniowy Przewodnik po Kanałach (EPG) Obsługa telegazety i napisów ekranowych Odtwarzacz plików multimedialnych: muzyki, zdjęć, filmów Wielojęzyczne Menu 6000 programowanych kanałów Obsługa dźwięku Dolby Digital Plus (E-AC3) Wyjście wideo wysok.rozdz. HDMI Automatyczny Stand-By Szybkie złącze USB 2.0 port Wyposażenie 2

- Gniazdo antenowe 2.- Gniazdo USB 2.0 3.- Gniazdo HDMI 4.

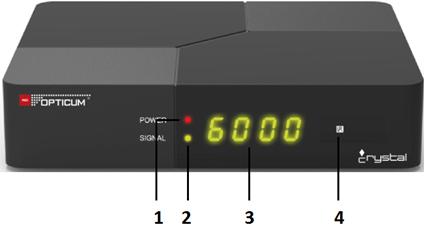

3 Panel przedni 1 Dioda zasilania 2 Dioda wskaźnika sygnału 3 Wyświetlacz numeryczny 4 Czujnik pilota IR Panel tylni 1.- Gniazdo antenowe 2.- Gniazdo USB Gniazdo HDMI 4.- Gniazdo AV do podłączenia TV i Audio 5.- Gniazdo zasilania 3

4 Opis pilota POWER - Przełącza pomiędzy trybami pracy i gotowości Mute.- Wyłączenie/włączenie dźwięku II Odtwarzanie/Pauza - Stop - Włączenie nagrywania USB - Wyświetla zawartość dysku USB CZERWONY/AUDIO - Przyciska funkcyjny menu /Zmiana ścieżki audio ZIELONY/TXT - Przyciska funkcyjny menu / Wyświetlanie telegazety ŻÓŁTY/INFO - Przyciska funkcyjny menu /Informacje o programie NIEBIESK/SUBTITLE - Przyciska funkcyjny menu /Wyświetlanie napisów FAV - Wyświetla listę ulubionych kanałów RECAL - Przywołanie poprzedniego kanału/menu - Zmiana kanałów/ruch w menu góra/dół - Regulacja wzmocnienia dźwięku / ruch w menu prawo/lewo OK - Potwierdza wybraną operacje albo wyświetla listę kanałów podczas oglądania programu MENU - Wyświetla menu tunera EXIT Wyjście z menu/funkcji I I - Przesuwanie do przodu/tyłu---f - Szybkie przewijanie do przodu/tyłu PAGE- PAGE+ - Zmienia program/kanał EPG - (Electronic Program Guide): Wyświetla przewodnik po programach 1,2,3 0 - Numeryczne wybieranie kanałów TV/RADIO - Przełączenie odbioru programów radiowy i telewizyjnych 4

5 Podłączenie Podłącz dekoder do anteny i telewizora wg schematu Podłączenie Podłączenie sprzętu audio lub telewizora starego typu poprzez gniazdo AV za pomocą kabla JACK 3 x RCA. Podłącz zasilacz dekodera do gniazdka elektrycznego. W telewizorze wybierz odbiór sygnału poprzez gniado HDMI Włącz urządzenie przyciskiem POWER na pilocie zdalnego. Pierwsze uruchomienie Jeżeli podłączenie dekodera do telewizora zostało prawidłowo wykonane to na ekranie telewizora wyświetli się menu startowe z opcją wyboru wersji językowej menu. Przyciskami na pilocie góra/dół należy wybrać odpowiednią wersję językową i wcisnąć przycisk OK. 5

6 Programowanie kanałów Aby wyszukać programy na dekoderze należy wcisnąć na pilocie przycisk MENU. Ne ekranie telewizora wyświetli się menu dekodera. Przyciskiem OK należy wybrać opcję Instalacja. Na ekranie wyświetli się menu wyszukiwania programów Wyszukiwanie ręczne - wyszukiwanie pojedynczych programów/nadawców Wyszukiwanie automatyczne - wyszukiwanie wszystkich nadawanych programów Ustawienie zasilania anteny - włączenie/wyłączenie zasilania 5 V wzmacniacza anteny Ustawienia fabryczne kod fabryczny 0000 Przywraca ustawienia fabryczne dekodera, usuwanie kanałów. Podłączenie dekodera do sieci WiFi Dekoder umożliwia korzystanie z opcji internetowych: MENU > Rozszerzenie > WIFI > OK Aby połączyć dekoder z siecią bezprzewodową WiFi należy w opcji menu WIFI wcisnąć przycisk OK, na ekranie telewizora wyświetlą się dostępne sieci. Przyciskami góra/dół należy wybrać odpowiednią sieć i wcisnąć OK. Na ekranie wyświetli się menu do wpisania hasła do sieci. Z wyświetlonej klawiatury należy wpisać hasło sieci (klawiatura numeryczna 1,2,3..0 dostępna z pilota dekodera). Potwierdzić wpisane hasło OK. 6

7 Opcje internetowe MENU > Rozszerzenie > Dodatki sieciowe Po zalogowaniu dekodera do bezprzewodowej sieci internetowej dostępne są opcje internetowe: Net Link, YouTube, Dailymotion, Pobieranie przez FTP, Pogoda, Czytnik wiadomości RSS, Stock View, Net Photo Dane techniczne Ogólne: Wejście RF x 1 (IEC-TYPE, IEC 169-2, ŻEŃSKIE) Zakres częstotliwości: 174 MHz 230 MHz, 470 MHz 862 MHz, 7/8 MHz Poziom sygnału: dbm Dekoder: Dekoder wideo: MPEG-2 MP@HL, AVC/H.264 MPEG-4 ASP SUPPORTED Dekoder audio: MPEG-1 Layer 1,2/PCM/HE-AAC V1.1 Prędkość wejściowa: MAX 48 Mbit/s Formaty wideo: 4:3, 16:9 SWITCHABLE Wyjścia wideo: HDMI, RCA x 3 Modulacja: QPSK, 16QAM, 64QAM Odtwarzacz plików: Wideo: *3gp, *avi, *dat, *flv, *mkv, *mov, *mp4, *mpg, *m2ts, *ts, *vob, Audio: *.mp3, *mp2, *.ogg, *.wav *.flac Zdjęcia: *bmp, *jpg, *gif Timer: 8 dniowy zapis, TimeShift Połączenia: gniazdo zasilacza DC, wejście antenowe, HDMI, AV, USB 2.0 Zasilanie: Napięcie wejściowe: V-50/60 Hz, DC 12V/1A Pobór energii: Max 7W, Standby poniżej 1W Wymiary: 115 x 100 x 25 mm Uwaga: Informujemy, że z powodu rozwoju technicznego dekodera i ciągłym ulepszaniem produktu dane techniczne oraz funkcje tunera mogą odbiegać od rzeczywistych parametrów. 7

8 Deklaracja zgodności Producent deklaruje zgodność z następującymi dyrektywami i standardami: Low Voltage Directive 2014/35/EU EN 60065: EMC Directive 2014/30/EU EN : EN V2.2.1: EN 55013:2013 EN 55020:2012 EN :2014 EN : Radio: EN V1.8.1: Zdrowia: EN 62479:2011 Ochrona środowiska Państwa produkt oznaczony jest tym symbolem. Informuje on o zakazie umieszczania zużytego sprzętu wraz z innymi odpadami domowymi. Zużyty sprzęt elektryczny i elektroniczny podlega odrębnemu systemowi zbiórki odpadów. 8
