2 Spis treści Dla użytkownika Wskazówki dotyczące bezpieczeństwa 3 Opis urządzenia Pojemnik na płyn nabłyszczający - Ramię natryskowe - Filtr gruboziarnisty - Filtr siatkowy - Pojemnik na środki myjące - Pojemnik na sól Panel sterujący 6 - Sygnał akustyczny Regulacja zmiękczacza wody 7 Wkładanie ze zmywarki 8 Tabela programów 9 Korzystanie ze zmywarki 10 - Ustawienie programu - Zmiana i przerwanie wybranego programu - Kasowane programu zmywania - Kasowanie cyklu suszenia - Ustawianie funkcji opóźniony start - Wyłączenie zmywarki / Wyjmowanie naczyń - Czyszczenie zmywarki Zakłócenia w funkcjonowaniu zmywarki Autoryzowany serwis 12 Informacje dla instytucji kontrolnych 13 Dla instalatora Dane techniczne 13 Rozpakowanie 14 - Uszkodzenia - Przeznaczenie - Ustawienie - Zabezpieczenie zmywarki w przypadku niskich temperatur otoczenia Instalacja 15 - Podłączenie węża doprowadzającego wodę - Podłączenie węża odprowadzającego wodę - Podłączenie do zasilania elektrycznego Symbole instrukcji obsługi Poniższe symbole pojawiają się w instrukcji obsługi i mają następujące znaczenie: Wskazówki bezpieczeństwa Obsługa urządzenia Informacje uzupełniające Wskazówki ekologiczne - 2 -

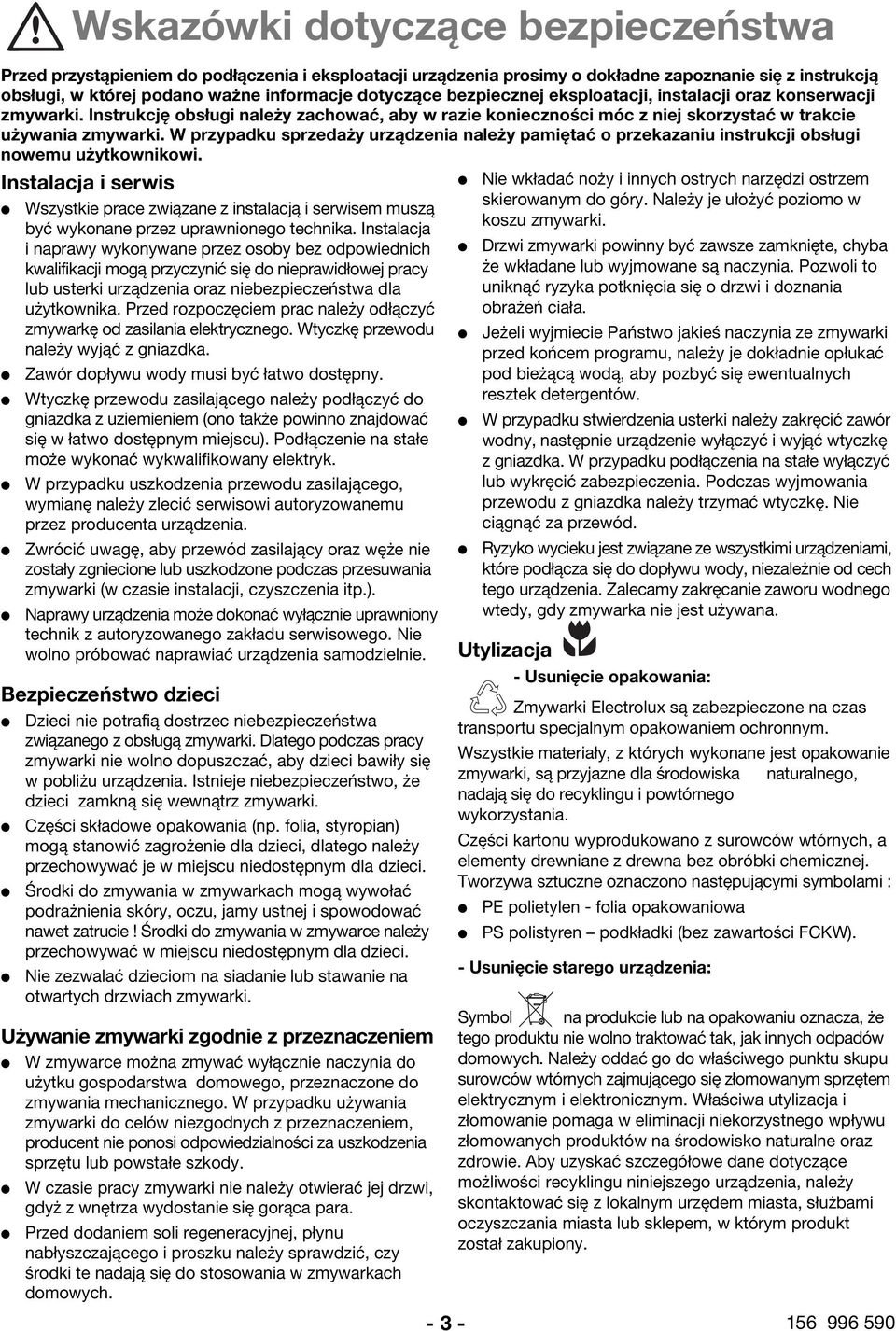

3 Wskazówki dotyczące bezpieczeństwa Przed przystąpieniem do podłączenia i eksploatacji urządzenia prosimy o dokładne zapoznanie się z instrukcją obsługi, w której podano ważne informacje dotyczące bezpiecznej eksploatacji, instalacji oraz konserwacji zmywarki. Instrukcję obsługi należy zachować, aby w razie konieczności móc z niej skorzystać w trakcie używania zmywarki. W przypadku sprzedaży urządzenia należy pamiętać o przekazaniu instrukcji obsługi nowemu użytkownikowi. Instalacja i serwis Wszystkie prace związane z instalacją i serwisem muszą być wykonane przez uprawnionego technika. Instalacja i naprawy wykonywane przez osoby bez odpowiednich kwalifikacji mogą przyczynić się do nieprawidłowej pracy lub usterki urządzenia oraz niebezpieczeństwa dla użytkownika. Przed rozpoczęciem prac należy odłączyć zmywarkę od zasilania elektrycznego. Wtyczkę przewodu należy wyjąć z gniazdka. Zawór dopływu wody musi być łatwo dostępny. Wtyczkę przewodu zasilającego należy podłączyć do gniazdka z uziemieniem (ono także powinno znajdować się w łatwo dostępnym miejscu). Podłączenie na stałe może wykonać wykwalifikowany elektryk. W przypadku uszkodzenia przewodu zasilającego, wymianę należy zlecić serwisowi autoryzowanemu przez producenta urządzenia. Zwrócić uwagę, aby przewód zasilający oraz węże nie zostały zgniecione lub uszkodzone podczas przesuwania zmywarki (w czasie instalacji, czyszczenia itp.). Naprawy urządzenia może dokonać wyłącznie uprawniony technik z autoryzowanego zakładu serwisowego. Nie wolno próbować naprawiać urządzenia samodzielnie. Bezpieczeństwo dzieci Dzieci nie potrafią dostrzec niebezpieczeństwa związanego z obsługą zmywarki. Dlatego podczas pracy zmywarki nie wolno dopuszczać, aby dzieci bawiły się w pobliżu urządzenia. Istnieje niebezpieczeństwo, że dzieci zamkną się wewnątrz zmywarki. Części składowe opakowania (np. folia, styropian) mogą stanowić zagrożenie dla dzieci, dlatego należy przechowywać je w miejscu niedostępnym dla dzieci. Środki do zmywania w zmywarkach mogą wywołać podrażnienia skóry, oczu, jamy ustnej i spowodować nawet zatrucie! Środki do zmywania w zmywarce należy przechowywać w miejscu niedostępnym dla dzieci. Nie zezwalać dzieciom na siadanie lub stawanie na otwartych drzwiach zmywarki. Używanie zmywarki zgodnie z przeznaczeniem W zmywarce można zmywać wyłącznie naczynia do użytku gospodarstwa domowego, przeznaczone do zmywania mechanicznego. W przypadku używania zmywarki do celów niezgodnych z przeznaczeniem, producent nie ponosi odpowiedzialności za uszkodzenia sprzętu lub powstałe szkody. W czasie pracy zmywarki nie należy otwierać jej drzwi, gdyż z wnętrza wydostanie się gorąca para. Przed dodaniem soli regeneracyjnej, płynu nabłyszczającego i proszku należy sprawdzić, czy środki te nadają się do stosowania w zmywarkach domowych Nie wkładać noży i innych ostrych narzędzi ostrzem skierowanym do góry. Należy je ułożyć poziomo w koszu zmywarki. Drzwi zmywarki powinny być zawsze zamknięte, chyba że wkładane lub wyjmowane są naczynia. Pozwoli to uniknąć ryzyka potknięcia się o drzwi i doznania obrażeń ciała. Jeżeli wyjmiecie Państwo jakieś naczynia ze zmywarki przed końcem programu, należy je dokładnie opłukać pod bieżącą wodą, aby pozbyć się ewentualnych resztek detergentów. W przypadku stwierdzenia usterki należy zakręcić zawór wodny, następnie urządzenie wyłączyć i wyjąć wtyczkę z gniazdka. W przypadku podłączenia na stałe wyłączyć lub wykręcić zabezpieczenia. Podczas wyjmowania przewodu z gniazdka należy trzymać wtyczkę. Nie ciągnąć za przewód. Ryzyko wycieku jest związane ze wszystkimi urządzeniami, które podłącza się do dopływu wody, niezależnie od cech tego urządzenia. Zalecamy zakręcanie zaworu wodnego wtedy, gdy zmywarka nie jest używana. Utylizacja - Usunięcie opakowania: Zmywarki Electrolux są zabezpieczone na czas transportu specjalnym opakowaniem ochronnym. Wszystkie materiały, z których wykonane jest opakowanie zmywarki, są przyjazne dla środowiska naturalnego, nadają się do recyklingu i powtórnego wykorzystania. Części kartonu wyprodukowano z surowców wtórnych, a elementy drewniane z drewna bez obróbki chemicznej. Tworzywa sztuczne oznaczono następującymi symbolami : PE polietylen - folia opakowaniowa PS polistyren podkładki (bez zawartości FCKW). - Usunięcie starego urządzenia: Symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony

4 Opis urządzenia 1 Pojemnik na płyn nabłyszczający 2 Ramię natryskowe 3 Filtr gruboziarnisty 4 Filtr siatkowy 5 Pojemnik na środki myjące 6 Pojemnik na sól - 4 -

5 Pojemnik na płyn nabłyszczający 1 Płyn nabłyszczający nadaje połysk i ułatwia wysychanie naczyń. Regulację dozowania płynu nabłyszczającego należy przeprowadzić stopniowo. Jeżeli po zmywaniu na naczyniach pozostają krople wody lub ślady wapnia, należy zwiększyć dozowanie o jedną pozycję aż do uzyskania idealnego połysku. Jeżeli po zmywaniu na naczyniach pozostają lepkie białe smugi, należy zmniejszyć dozowanie o jedną pozycję. W pojemniku mieści się ok. 140 ml płynu, co wystarcza na ok cykli zmywania, w zależności od ustawionego dozowania. Kiedy poziom płynu nabłyszczającego zbliża się do końca skali wskaźnika, należy wtedy dolać płynu. Dozowanie płynu należy także ustawić w zależności od stopnia twardości wody. Rozpocząć od najniższej dawki i podwyższać ją w zależności od potrzeby przesuwając strzałkę w kierunku zgodnym z ruchem wskazówek zegara. 1. Otworzyć rowek do napełniania. 2. Napełnić pojemnik płynu nabłyszczającego do czerwonego oznaczenia na wskaźniku poziomu. 3. Zamknąć zasobnik przykręcając pokrywkę w prawo. 4. Następnie zamknąć pojemnik. Uważać, aby do zasobnika płynu nabłyszczającego nie dodać detergentu myjącego w płynie. Ramię natryskowe 2 Otwory w ramionach natryskowych należy utrzymywać w czystości. Zatkane otwory mogą wpłynąć ujemnie na rezultaty zmywania. Jeżeli ramię wymaga czyszczenia, odkręcić nakrętkę zgodnie z ruchem wskazówek zegara (należy odkręcić nakrętkę w kierunku przeciwnym do ruchu wskazówek zegara), zdjąć podkładkę i ramię. Wyczyścić otwory. Filtr gruboziarnisty 3 Celem filtra jest wychwytywanie większych elementów, np. wykałaczek, kawałków skorupek jajek. Sprawdzać regularnie, czy filtr jest czysty. Wyjąć i opłukać pod bieżącą wodą. Filtr siatkowy 4 Filtr należy utrzymywać w czystości. Brudny lub zatkany filtr wpływa ujemnie na rezultaty zmywania. Filtr siatkowy można wyjąć do czyszczenia po uprzednim wyjęciu filtr gruboziarnisty. Pojemnik na środki myjące 5 Sprawdzić w instrukcji obsługi wskazaną ilość detergentu i napełnić pojemnik na detergent. Należy pamiętać o tym, że instrukcja zwykle dotyczy pełnego wsadu zmywarki, tak więc stosując tabletki z detergentem wystarczy użyć połowę tabletki. Używać detergentów przeznaczonych do zmywania w zmywarkach automatycznych. Pojemnik na sól 6 Zmywarkę wyposażono w zmiękczacz wody, który automatycznie i w regularnych odstępach czasu regeneruje zmiękczacz roztworem soli. Związki zawarte w twardej wodzie powodują powstawanie białego osadu na naczyniach i we wnętrzu urządzenia. Aby temu zapobiec, woda przepływa przez specjalny zbiornik, w którym jest zmiękczania. Poziom soli w pojemniku należy uzupełniać po pewnej ilości cyklów zmywania. Przed pierwszym włączeniem zmywarki należy wypełnić pojemnik solą. Wskaźnik na panelu sterującym zostanie podświetlony sygnalizując konieczność uzupełnienia poziomu soli. 1. Odkręcić pokrywkę pojemnika soli obracając ją w kierunku przeciwnym do ruchu wskazówek zegara. 2. Napełnić pojemnik wodą - jest to konieczne tylko przy pierwszym nasypywaniu soli. 3. Lejek znajdujący się na wyposażeniu zmywarki należy nałożyć na otwór pojemnika soli. Nasypać sól przez lejek. 4. Zdjąć lejek i wytrzeć resztki soli wokół otworu pojemnika. 5. Założyć i dokręcić pokrywkę pojemnika. Teraz zmiękczacz jest przygotowany do pierwszego zmywania naczyń. Pojemnik mieści ok. 1 l soli. Używać tylko soli specjalnie przeznaczonej do stosowania w zmywarkach do naczyń. Inne rodzaje soli (np. sól kuchenna) zawierają dużą ilość różnych substancji, które mogą zmniejszać skuteczność działania zmiękczacza, a nawet go poważnie uszkodzić. Wskazówki dotyczące regulacji zmiękczacza wody znajdują się na dalszych stronach instrukcji obsługi

6 Panel sterujący Lampki programów 1 2 Przycisk Włącz./Wyłącz. Przycisk opóźnionego startu Przycisk wyboru/anulowania programu Lampki kontrolne Przycisk wyboru/anulowania programu służy do: wyboru programu ustawienia zmiękczacza wody wyłączenia/włączenia sygnału akustycznego anulowania cyklu zmywania Lampki kontrolne: Pokazują, że: Zmywanie Należy uzupełnić poziom soli Koniec programu Lampka kontrolna sygnalizująca zakończenie cyklu pełni również inne funkcje sygnalizacji wizualnej: podczas ustawienia zmiękczacza wody podczas włączania/wyłączania sygnału akustycznego w przypadku nieprawidłowego działania zmywarki Sygnał akustyczny Sygnał akustyczny dodatkowo wskazuje, jakie działanie wykonuje zmywarka: zakończenie programu zmywania nieprawidłowe działanie zmywarki Włączanie/wyłączanie sygnału akustycznego Sygnał akustyczny zostaje włączony zanim zmywarka opuści zakłady produkcyjne. 1. Aby wyłączyć sygnał: Nacisnąć przycisk Włącz./Wyłącz. kiedy zmywarka jest wyłączona. Miga Lampka kontrolna zakończenia programu. Jeśli jedna z lampek kontrolnych programu jest włączona, ten program jest włączony. Program należy anulować: nacisnąć i przytrzymać przycisk wyboru/anulowania programu przez ok. 3 sekundy. Lampka kontrolna programu zostaje wyłączona a wskaźnik zakończenia cyklu miga wskazując anulowanie programu Nacisnąć przycisk wyboru/anulowania programu i przytrzymać wciśnięty aż lampka kontrolna 1 wskaźnika zacznie migać a lampka kontrolna 2 włączy się. 3. Niezwłocznie nacisnąć ponownie przycisk wyboru/anulowania programu, lampka kontrolna 1 przestanie migać a po upływie około 3 sekund zgaśnie. Lampka kontrolna 2 zacznie migać i włączy się wskaźnik zakończenia cyklu. Ponownie nacisnąć przycisk. Lampka kontrolna zakończenia cyklu wyłączy się. Teraz sygnał akustyczny jest wyłączony. 4. Nacisnąć przycisk Włącz./Wyłącz., aby zachować ustawienie. Aby ponownie włączyć funkcję, należy postępować zgodnie z powyższymi krokami, aż do ponownego włączenia lampki kontrolnej sygnalizującej zakończenie cyklu.

7 Regulacja zmiękczacza wody Aby zapobiec osadzaniu się nalotu na naczyniach i we wnętrzu zmywarki, zmywarka musi zmiękczyć wodę. Dlatego urządzenie jest wyposażone w zmiękczacz wody, gdzie woda o twardości powyżej 4 d (skala niemiecka) jest zmiękczana specjalną solą. Wyregulować zmiękczacz wody zgodnie z poniższą tabelą, biorąc pod uwagę stopień twardości wody w miejscu eksploatacji zmywarki. Informacji o stopniu twardości wody w miejscu zamieszkania należy zasięgnąć w lokalnym zakładzie wodociągowym. Zmiękczacz wody można regulować w zakresie 10 stopni: Stopień twardości wody Pozycja d 1) mmol/l 2) zmiękczacza wody Liczba pulsowań > 24 > 4, ,9-4, ,6-3, ,2-3, ,8-3, ,3-2, ,8-2, ,2-1, ,7-1,2 poniżej 4 poniżej 0, * sól nie jest potrzebna ) niemiecki stopień twardości wody 2) milimol, międzynarodowa jednostka twardości wody *) ustawienie fabryczne Zmywarka musi być wyłączona, a program zmywania zakończony. Wskazówki dotyczące zakończenia programu znajdują się na następnych stronach instrukcji. 1. Wcisnąć przycisk Włączony / Wyłączony. 2. Nacisnąć przycisk wyboru/anulowania programu i przytrzymać aż lampka kontrolna 1 zacznie migać a lampka kontrolna 2 będzie włączona. Lampka kontrolna 2 wyłączy się po około 3 sekundach a jednocześnie wskaźnik sygnalizujący zakończenie cyklu zaczynie migać. - Stopień zmiękczania wody odpowiada ilości razy pulsowania wskaźnika zakończenia programu. - Pulsowanie powtarza się po kilkusekundowej przerwie. 3. Stopień twardości wody podwyższa się o 1 stopień za każdym wciśnięciem przycisku przycisk wyboru/anulowania programu. Po wskazaniu stopnia 10 pojawia się poziom Po ustawieniu stopnia twardości wycisnąć przycisk Włącz./Wyłącz, aby zakończyć regulację. Jeżeli wybrano stopień 1, wskaźnik soli na panelu sterującym nie będzie podświetlony

8 Wkładanie do zmywarki Wkładanie naczyń Na rysunkach pokazano sposób włożenia 5 kompletów naczyń do zmywarki. Układając naczynia w zmywarce należy przestrzegać niżej podanych wskazówek: Wszystkie naczynia jak garnki, filiżanki i szklanki należy układać otworami do dołu. Naczynia z zagłębieniami lub wklęśnięciami należy rozmieszczać ukośnie tak, aby woda mogła swobodnie z nich spływać. Unikać stykania się naczyń w zmywarce (szczególnie naczyń szklanych, które mogą ulec stłuczeniu oraz sztućców). Prawidłowe ułożenie naczyń w zmywarce gwarantuje dobre efekty zmywania. Naczynia i sztućce nie mogą wystawać z kosza ani blokować ramion natryskowych. Ramiona muszą się swobodnie obracać. Nie zmywać razem naczyń i sztućców srebrnych i ze stali nierdzewnej. Wchodzą one w reakcję chemiczną (srebrne sztućce zostaną pokryte nalotem). Przed włożeniem naczyń i sztućców (zwłaszcza z plastikowymi i drewnianymi uchwytami) do zmywarki należy sprawdzić, czy nadają się one do zmywania mechanicznego (np. porcelana zdobiona może stracić kolor). Przed zakupem nowych naczyń upewnić się, że nadają się one do mycia w zmywarkach automatycznych. Srebrne i aluminiowe przedmioty mogą stracić kolor podczas zmywania. Resztki jajek i musztardy także mogą odbarwić lub zaplamić trwale srebro, jeżeli nie będą zmywane natychmiast po użyciu. Nie wszystkie przedmioty plastikowe można zmywać w zmywarkach do naczyń. Jeżeli nie jesteście Państwo tego pewni, zalecamy sprawdzenie poprzez umycie najpierw jednej sztuki lub zmywanie ręczne. Szczególnie delikatne naczynia należy zmywać w niskich temperaturach. Żywność zawierająca silne barwniki (np. ketchup) może powodować chwilowe odbarwienia wnętrza zmywarki. Długich, ostrych noży nie należy umieszczać ostrzami do góry. Bezpieczniej jest je położyć poziomo w głównym koszu

9 Tabela programów Rodzaj naczyń Rodzaj zabrudzenia Garnki i zastawa stołowa naczynia mocno zabrudzone naczynia średnio zabrudzone Wszystkie rodzaje naczyń naczynia średnio zabrudzone naczynia lekko zabrudzone Serwisy kawowe, delikatne naczynia z zaschniętymi resztkami potraw (białko) z zaschniętymi resztkami potraw naczynia lekko zabrudzone Program zmywania: Intensywny 70 C Zasadniczy 65 C Energooszczędny Szybki 55 C 2) 50 C Szkło 40 C Przebieg programu Zmywanie 2 x płukanie Płukanie z płynem nabłyszczającym Suszenie Zmywanie Płukanie Płukanie z płynem nabłyszczającym Suszenie Zmywanie Płukanie Płukanie z płynem nabłyszczającym Suszenie Zmywanie Płukanie Płukanie z płynem nabłyszczającym - Zmywanie Płukanie Płukanie z płynem nabłyszczającym - Wartości eksploatac. 1) Czas trwania programu zmywania z suszeniem 107 minuty 85 minuty 152 minuty 30 minuty 28 minuty Czas suszenia: 15 minuty 15 minuty 69 minuty Zużycie energii: 1,0 kwh 0,80 kwh 0,57 kwh 0,48 kwh 0,43 kwh Zużycie wody: 10 litrów 8 litrów 8 litrów 8 litrów 8 litrów 1) Wartości eksploatacyjne zostały skalkulowane w warunkach znormalizowanych. Wartości rzeczywiste mogą być inne, w zależności od, np. temperatury pobieranej wody, wypełnienia kosza i koszyka na sztućce. 2) Program oszczędzający energię elektryczną. Wszystkie programy rozpoczynają się odprowadzeniem wody. Tabletki do zmywania nie nadają się do używania w programach zmywania naczyń szklanych oraz programch skróconych. Niektóre z produkowanych tabletek do zmywania rozpuszczają się zbyt wolno i zawarte w nich enzymy nie są wykorzystywane w przypadku krótkich i/lub łagodnych programów

10 Korzystanie ze zmywarki Ustawienie programu 1. Oczyścić naczynia z resztek potraw. 2. Włożyć naczynia do koszy zmywarki (wskazówki na kolejnych stronach instrukcji obsługi). 3. Umieścić odpowiednią ilość detergentu w dozowniku detergentu. 4. Zamknąć drzwi zmywarki. 5. Wcisnąć przycisk Włączony / Wyłączony, miga wskaźnik sygnalizujący zakończenie cyklu. 6. Wybrać program zmywania kilkakrotnie naciskając przycisk wyboru/anulowania programu. (patrz tabela programów). Lampka kontrolna wybranego programu jest włączona i rozpocznie się program zmywania. Urządzenie zaproponuje ostatnio wybrany program. Zmiana i przerwanie wybranego programu 1. Otworzyć drzwi zmywarki. Program zostanie zatrzymany. 2. Zamknąć drzwi zmywarki. Program będzie kontynuowany w ciągu ok. 6 sekund. Podczas otwierania drzwi należy zachować szczególną ostrożność, ponieważ z wnętrza zmywarki wydostaje się gorąca para. Zagrożenie oparzenia! Kasowanie programu zmywania 1. Wcisnąć i przytrzymać przycisk wyboru/ anulowania programu przez około 3 sekundy. Lampka kontrolna programu wyłączy się. Miga lampka kontrolna sygnalizująca zakończenie programu. 2. Zwolnić przycisk. Program został skasowany. Można ustawić kolejny program. Kasowanie cyklu suszenia Jeżeli nie chcecie Państwo czekać, aż zakończy się suszenie, można je skasować przez otwarcie drzwi. Teraz faza suszenia została anulowana. Faza suszenia została skasowana. Ustawianie funkcji opóźnienia startu Start programu zmywania można opóźnić o 3 godziny. 1. Wcisnąć przycisk Włączony / Wyłączony. 2. Wcisnąć przycisk opóźnionego startu. Wskaźnik opóźnionego startu zostanie podświetlony. 3. Wybrać program zmywania. Włącza się lampka kontrolna programu. 4. Program rozpocznie się po upływie 3 godzin. Kasowanie opóźnionego startu: Wcisnąć przycisk opóźnionego startu, jego wskaźnik zgaśnie. Wybrany program rozpocznie się natychmiast. Wyłączenie zmywarki / Wyjmowanie naczyń Wyłączyć zmywarkę, gdy emitowany jest sygnał akustyczny wskazujący zakończenie programu (kilka krótkich tonów) lub wskaźnik zakończenia programu będzie podświetlony. 1. Wcisnąć przycisk Włączony / Wyłączony. 2. Otworzyć drzwi i pozostawić je lekko uchylone. Przed wyjęciem naczyń należy odczekać około 15 minut, aby umożliwić im lepsze wysuszenie i ochłodzenie. 3. Po zakończeniu zmywania należy sprawdzić czystość filtrów. Jeżeli są zabrudzone lub zatkane, należy je oczyścić. Podczas otwierania drzwi z wnętrza zmywarki wydostaje się gorąca para. Prosimy o zachowanie szczególnej ostrożności przy otwieraniu drzwi bezpośrednio po zakończeniu programu zmywania, aby się nie poparzyć. Czyszczenie zmywarki Zewnętrzne elementy zmywarki należy czyścić za pomocą łagodnego (nie ściernego) płynu do zmywania. Oczyścić wilgotną szmatką. Do czyszczenia nie używać detergentów zawierających np. alkohol, rozpuszczalniki

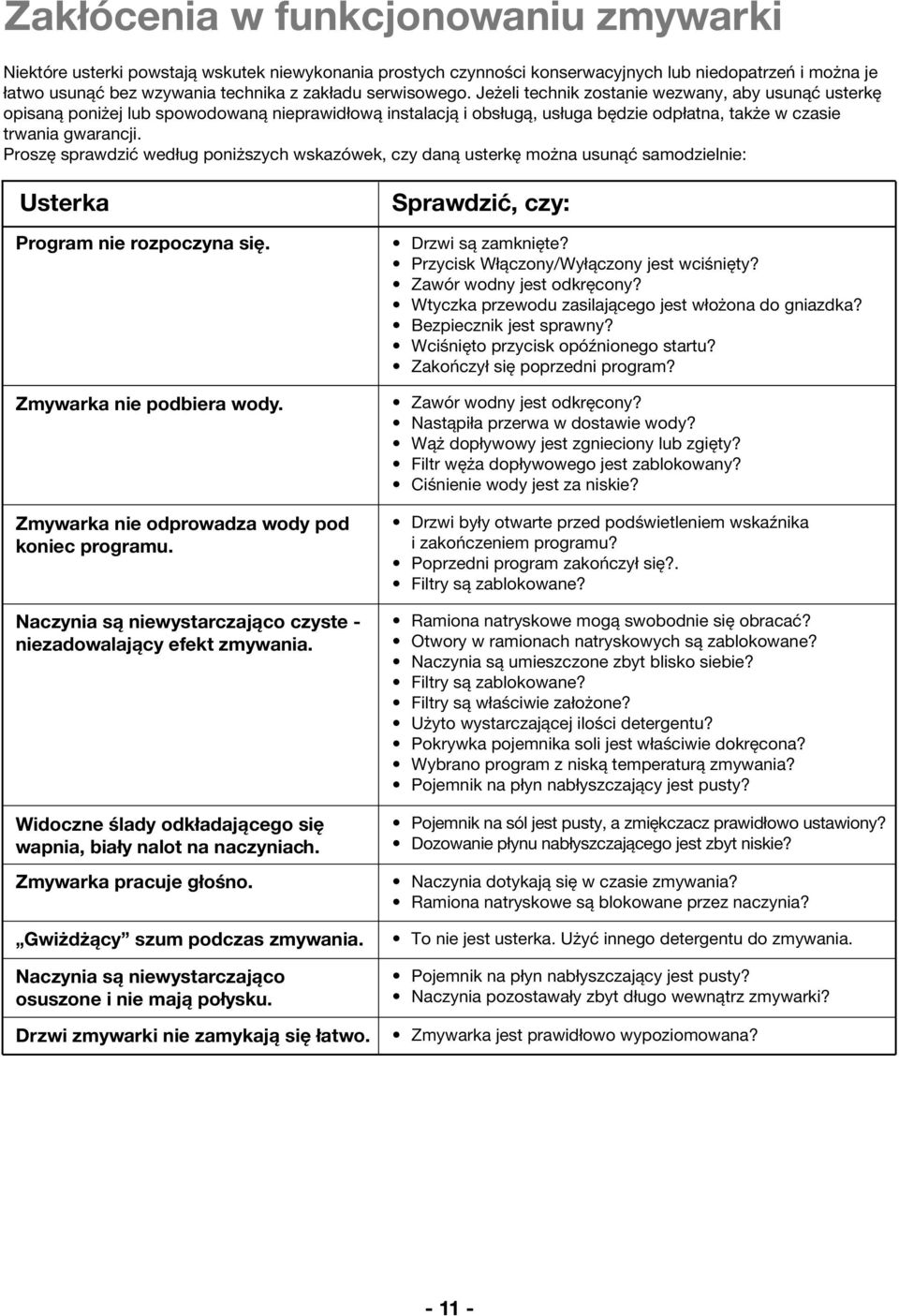

11 Zakłócenia w funkcjonowaniu zmywarki Niektóre usterki powstają wskutek niewykonania prostych czynności konserwacyjnych lub niedopatrzeń i można je łatwo usunąć bez wzywania technika z zakładu serwisowego. Jeżeli technik zostanie wezwany, aby usunąć usterkę opisaną poniżej lub spowodowaną nieprawidłową instalacją i obsługą, usługa będzie odpłatna, także w czasie trwania gwarancji. Proszę sprawdzić według poniższych wskazówek, czy daną usterkę można usunąć samodzielnie: Usterka Program nie rozpoczyna się. Zmywarka nie podbiera wody. Zmywarka nie odprowadza wody pod koniec programu. Naczynia są niewystarczająco czyste - niezadowalający efekt zmywania. Widoczne ślady odkładającego się wapnia, biały nalot na naczyniach. Zmywarka pracuje głośno. Gwiżdżący szum podczas zmywania. Naczynia są niewystarczająco osuszone i nie mają połysku. Drzwi zmywarki nie zamykają się łatwo. Sprawdzić, czy: Drzwi są zamknięte? Przycisk Włączony/Wyłączony jest wciśnięty? Zawór wodny jest odkręcony? Wtyczka przewodu zasilającego jest włożona do gniazdka? Bezpiecznik jest sprawny? Wciśnięto przycisk opóźnionego startu? Zakończył się poprzedni program? Zawór wodny jest odkręcony? Nastąpiła przerwa w dostawie wody? Wąż dopływowy jest zgnieciony lub zgięty? Filtr węża dopływowego jest zablokowany? Ciśnienie wody jest za niskie? Drzwi były otwarte przed podświetleniem wskaźnika i zakończeniem programu? Poprzedni program zakończył się?. Filtry są zablokowane? Ramiona natryskowe mogą swobodnie się obracać? Otwory w ramionach natryskowych są zablokowane? Naczynia są umieszczone zbyt blisko siebie? Filtry są zablokowane? Filtry są właściwie założone? Użyto wystarczającej ilości detergentu? Pokrywka pojemnika soli jest właściwie dokręcona? Wybrano program z niską temperaturą zmywania? Pojemnik na płyn nabłyszczający jest pusty? Pojemnik na sól jest pusty, a zmiękczacz prawidłowo ustawiony? Dozowanie płynu nabłyszczającego jest zbyt niskie? Naczynia dotykają się w czasie zmywania? Ramiona natryskowe są blokowane przez naczynia? To nie jest usterka. Użyć innego detergentu do zmywania. Pojemnik na płyn nabłyszczający jest pusty? Naczynia pozostawały zbyt długo wewnątrz zmywarki? Zmywarka jest prawidłowo wypoziomowana?

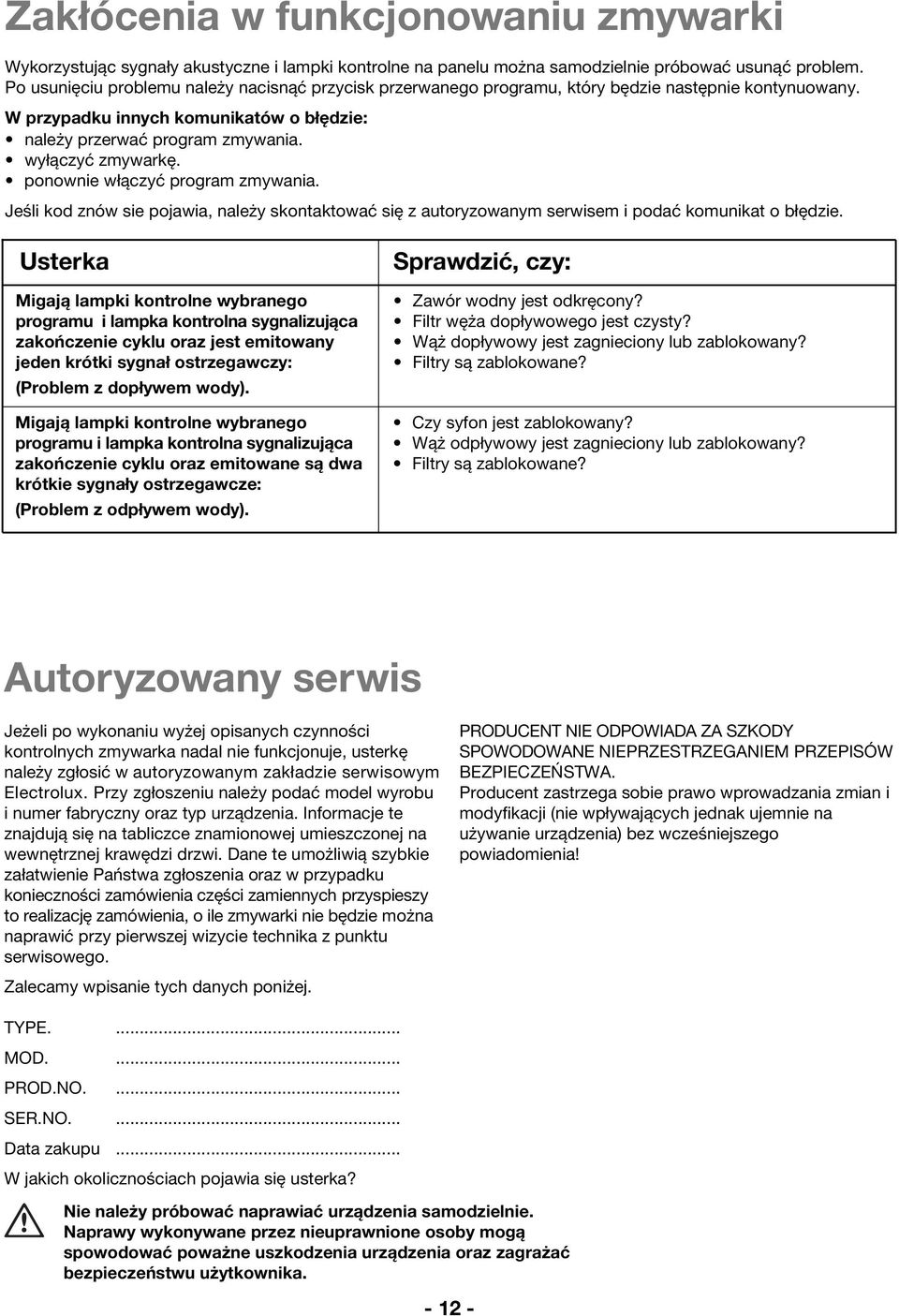

12 Zakłócenia w funkcjonowaniu zmywarki Wykorzystując sygnały akustyczne i lampki kontrolne na panelu można samodzielnie próbować usunąć problem. Po usunięciu problemu należy nacisnąć przycisk przerwanego programu, który będzie następnie kontynuowany. W przypadku innych komunikatów o błędzie: należy przerwać program zmywania. wyłączyć zmywarkę. ponownie włączyć program zmywania. Jeśli kod znów sie pojawia, należy skontaktować się z autoryzowanym serwisem i podać komunikat o błędzie. Usterka Migają lampki kontrolne wybranego programu i lampka kontrolna sygnalizująca zakończenie cyklu oraz jest emitowany jeden krótki sygnał ostrzegawczy: (Problem z dopływem wody). Migają lampki kontrolne wybranego programu i lampka kontrolna sygnalizująca zakończenie cyklu oraz emitowane są dwa krótkie sygnały ostrzegawcze: (Problem z odpływem wody). Sprawdzić, czy: Zawór wodny jest odkręcony? Filtr węża dopływowego jest czysty? Wąż dopływowy jest zagnieciony lub zablokowany? Filtry są zablokowane? Czy syfon jest zablokowany? Wąż odpływowy jest zagnieciony lub zablokowany? Filtry są zablokowane? Autoryzowany serwis Jeżeli po wykonaniu wyżej opisanych czynności kontrolnych zmywarka nadal nie funkcjonuje, usterkę należy zgłosić w autoryzowanym zakładzie serwisowym Electrolux. Przy zgłoszeniu należy podać model wyrobu i numer fabryczny oraz typ urządzenia. Informacje te znajdują się na tabliczce znamionowej umieszczonej na wewnętrznej krawędzi drzwi. Dane te umożliwią szybkie załatwienie Państwa zgłoszenia oraz w przypadku konieczności zamówienia części zamiennych przyspieszy to realizację zamówienia, o ile zmywarki nie będzie można naprawić przy pierwszej wizycie technika z punktu serwisowego. PRODUCENT NIE ODPOWIADA ZA SZKODY SPOWODOWANE NIEPRZESTRZEGANIEM PRZEPISÓW BEZPIECZEŃSTWA. Producent zastrzega sobie prawo wprowadzania zmian i modyfikacji (nie wpływających jednak ujemnie na używanie urządzenia) bez wcześniejszego powiadomienia! Zalecamy wpisanie tych danych poniżej. TYPE.... MOD.... PROD.NO.... SER.NO.... Data zakupu... W jakich okolicznościach pojawia się usterka? Nie należy próbować naprawiać urządzenia samodzielnie. Naprawy wykonywane przez nieuprawnione osoby mogą spowodować poważne uszkodzenia urządzenia oraz zagrażać bezpieczeństwu użytkownika

13 Informacje dla instytucji kontrolnych Zasobnik soli i płynu nabłyszczającego należy uzupełniać zgodnie ze wskazówkami zawartymi w instrukcji obsługi. Przed rozpoczęciem pomiarów należy przeprowadzić jeden lub dwa cykle zmywania czystych naczyń z użyciem detergentu. Norma kontrolna: EN lub EN Program porównawczy: Program enegooszczędny 55 C Pełny wsad: 5-osobowa zastawa łącznie z serwisem Dozowanie środka do zmywania (IEC typ B): 12 g do pojemnika na środki do zmywania Ustawienie dozowania płynu nabłyszczającego: Ustawienie średnie Ciśnienie wody dopływowej: Min 0,8 bar, max 10 bar Odpływ wody: Zgodnie z rysunkiem Dla instalatora Prace związane z instalacją elektryczną musi wykonać uprawniony technik. Wszelkie modyfikacje konieczne do instalacji urządzenia musi wykonać uprawniony technik. Dane techniczne Pojemność: 5- osobowa zastawa stołowa (zgodnie z EN 50242) Wymiary: Wysokość 460 mm Szerokość 450 mm Głębokość 480 mm Ciężar: Netto 17 kg Dopuszczalne ciśnienie wody: Minimalne 50 kpa (0,5 bar) Maksymalne 1000 kpa (10 bar) Temperatura wody dopływowej: Maksymalna 65 C Dane elektryczne: Napięcie 230 V - 50 Hz Zabezpieczenie 10 A Grzałka 1200 W Całkowite 1280 W

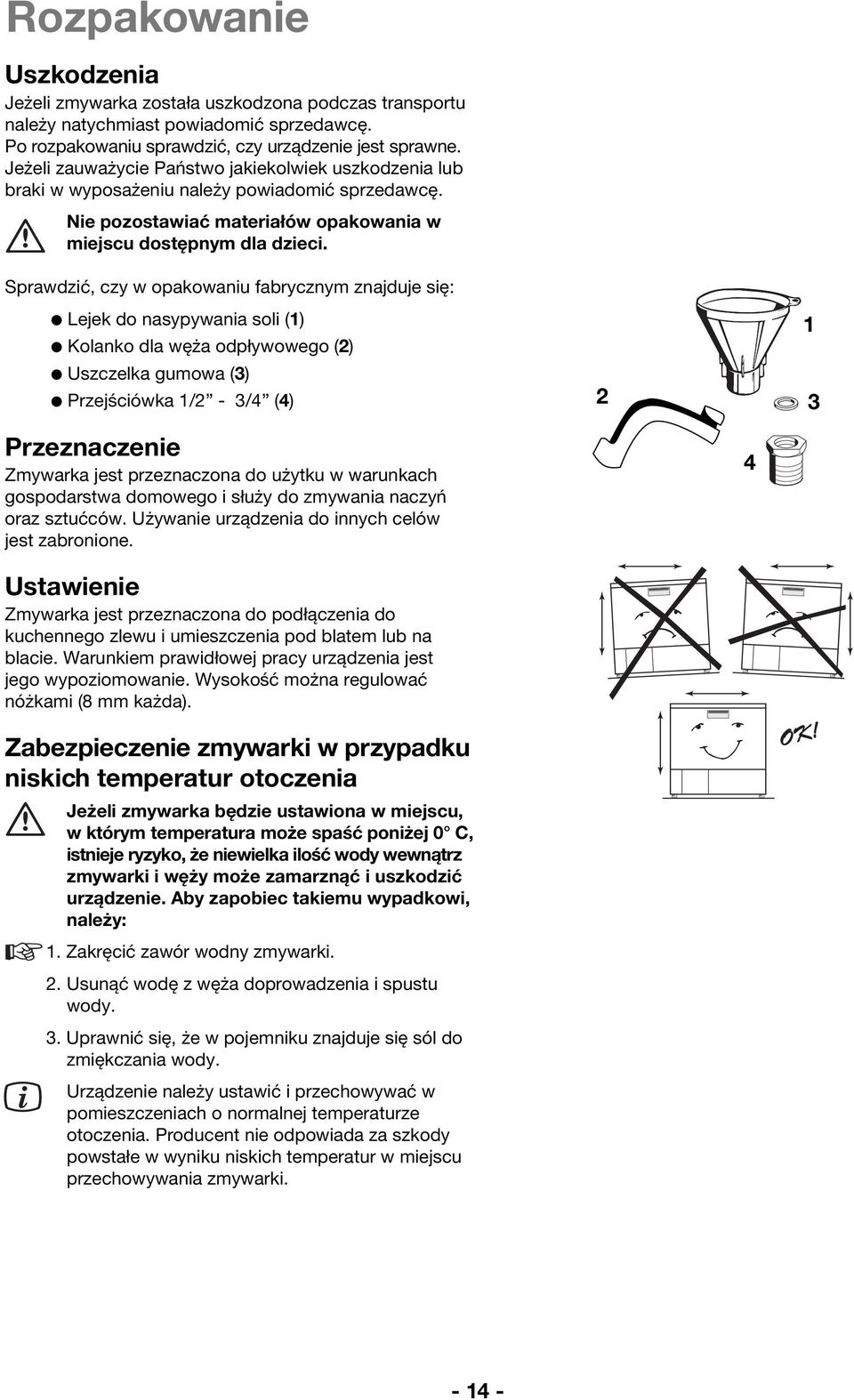

14 Rozpakowanie Uszkodzenia Jeżeli zmywarka została uszkodzona podczas transportu należy natychmiast powiadomić sprzedawcę. Po rozpakowaniu sprawdzić, czy urządzenie jest sprawne. Jeżeli zauważycie Państwo jakiekolwiek uszkodzenia lub braki w wyposażeniu należy powiadomić sprzedawcę. Nie pozostawiać materiałów opakowania w miejscu dostępnym dla dzieci. Sprawdzić, czy w opakowaniu fabrycznym znajduje się: Lejek do nasypywania soli (1) Kolanko dla węża odpływowego (2) Uszczelka gumowa (3) Przejściówka 1/2-3/4 (4) Przeznaczenie Zmywarka jest przeznaczona do użytku w warunkach gospodarstwa domowego i służy do zmywania naczyń oraz sztućców. Używanie urządzenia do innych celów jest zabronione. 4 Ustawienie Zmywarka jest przeznaczona do podłączenia do kuchennego zlewu i umieszczenia pod blatem lub na blacie. Warunkiem prawidłowej pracy urządzenia jest jego wypoziomowanie. Wysokość można regulować nóżkami (8 mm każda). Zabezpieczenie zmywarki w przypadku niskich temperatur otoczenia Jeżeli zmywarka będzie ustawiona w miejscu, w którym temperatura może spaść poniżej 0 C, istnieje ryzyko, że niewielka ilość wody wewnątrz zmywarki i węży może zamarznąć i uszkodzić urządzenie. Aby zapobiec takiemu wypadkowi, należy: 1. Zakręcić zawór wodny zmywarki. 2. Usunąć wodę z węża doprowadzenia i spustu wody. 3. Uprawnić się, że w pojemniku znajduje się sól do zmiękczania wody. Urządzenie należy ustawić i przechowywać w pomieszczeniach o normalnej temperaturze otoczenia. Producent nie odpowiada za szkody powstałe w wyniku niskich temperatur w miejscu przechowywania zmywarki

15 Instalacja Podłączenie węża doprowadzającego wodę Temperatura wody dopływającej nie powinna przekraczać 65 C, a ciśnienie powinno wynosić między 50 a 1000 kpa (0,5-10 bar). Zawór wodny musi być zlokalizowany w pobliżu zmywarki oraz powinien być łatwo dostępny. Wąż doprowadzający wodę nie może być zagnieciony, załamany lub zakręcony. Należy zwrócić szczególną uwagę na prawidłowe ułożenie węża. Wąż dopływowy wody jest wyposażony w nakrętkę i może być podłączony do zaworu wodnego z gwintem 3/4. W razie potrzeby wykorzystać załączoną przejściówkę (1/2-3/4 ). Nie używać innych uszczelek. Nakrętki złączek węża można nakręcać ręcznie. Jeśli wąż znajdujący się na wyposażeniu zmywarki jest za krótki i konieczne jest zamontowanie dłuższego węża doprowadzającego wodę, proszę zwrócić się do autoryzowanego zakładu serwisowego. Przed ustawieniem urządzenia należy sprawdzić, czy nakrętka i inne połączenia są szczelne i dokręcone. Do podłączenia należy wykorzystać dostarczony wąż dopływowy, nie należy używać węża od innych / poprzednich urządzeń. Podłączenie węża odprowadzającego wodę Przewiesić wąż nad zlewem. Nie może być on położony (w żadnym punkcie) wyżej niż 75 cm ponad powierzchnią, na której stoi zmywarka (np. blat). Jeżeli będzie ułożony wyżej, może dojść do uszkodzenia zmywarki. Należy także upewnić się, że wewnętrzna średnica węża nie jest mniejsza niż 13 mm (w żadnym punkcie). Jeżeli wąż odpływowy będzie zbyt długi, można go łatwo obciąć do pożądanej długości. 1. Odciąć niepotrzebny kawałek węża, używając ostrego noża. 2. Założyć dostarczoną nakładkę na koniec węża. Podłączenie do zasilania elektrycznego Zmywarka jest wyposażona w przewód zasilający z wtyczką. Należy ją podłączyć do uziemionego gniazdka V (łatwo dostępnego, zabezpieczenie 10 A). Przed rozpoczęciem jakichkolwiek prac instalacyjno -konserwacyjnych należy odłączyć urządzenie od zasilania, poprzez wyjęcie wtyczki przewodu z gniazdka. Stałe podłączenie może wykonać wyłącznie uprawniony elektryk zgodnie z przepisami bezpieczeństwa!
