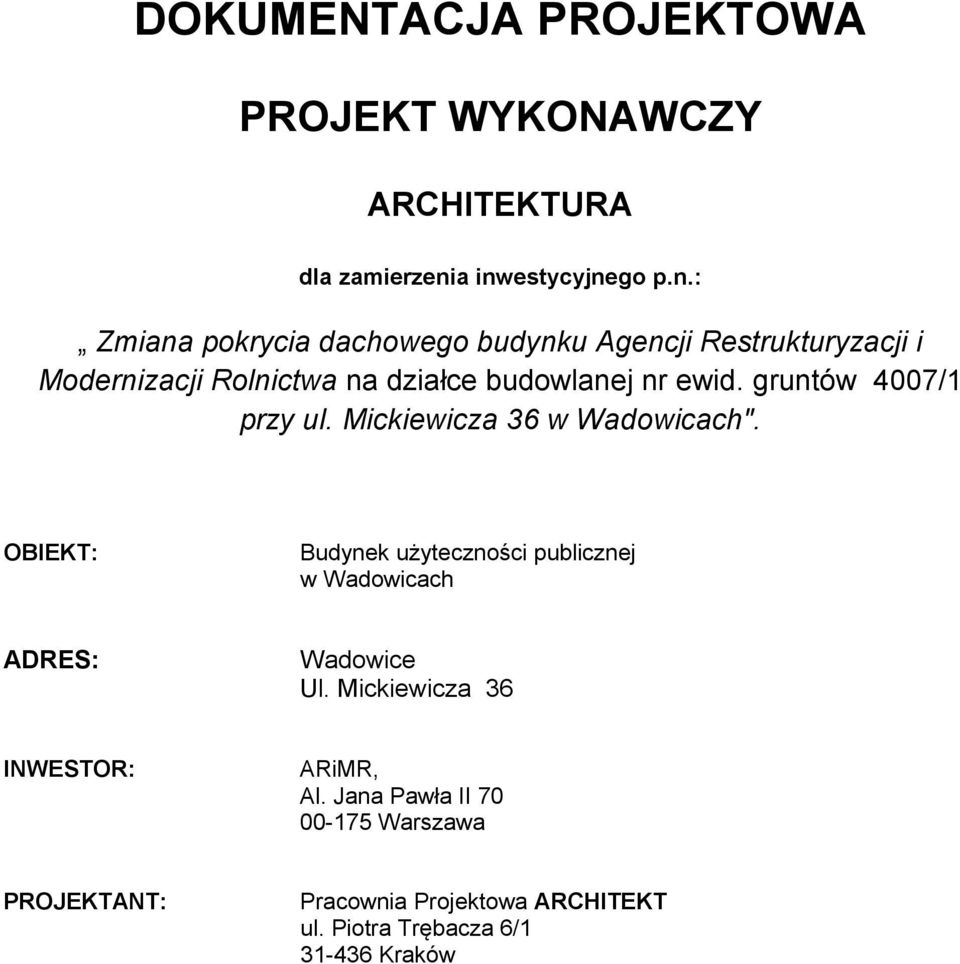

1 DOKUMENTACJA PROJEKTOWA PROJEKT WYKONAWCZY ARCHITEKTURA dla zamierzenia inwestycyjnego p.n.: Zmiana pokrycia dachowego budynku Agencji Restrukturyzacji i Modernizacji Rolnictwa na działce budowlanej nr ewid. gruntów 4007/1 przy ul. Mickiewicza 36 w Wadowicach". OBIEKT: Budynek użyteczności publicznej w Wadowicach ADRES: Wadowice Ul. Mickiewicza 36 INWESTOR: ARiMR, Al. Jana Pawła II Warszawa PROJEKTANT: Pracownia Projektowa ARCHITEKT ul. Piotra Trębacza 6/ Kraków

gruntów 4007/1 przy ul. Mickiewicza 36 w Wadowicach".

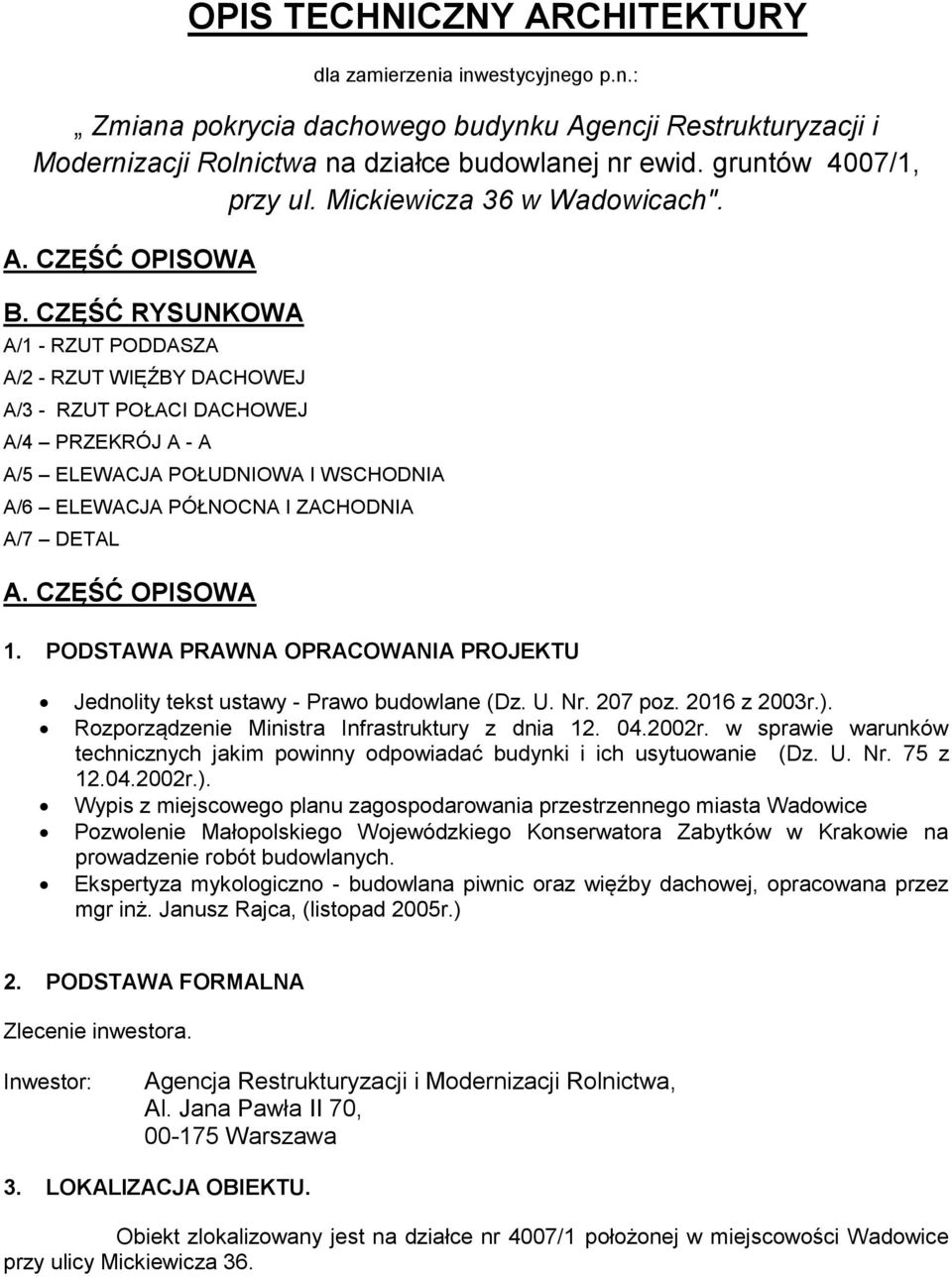

2 OPIS TECHNICZNY ARCHITEKTURY dla zamierzenia inwestycyjnego p.n.: Zmiana pokrycia dachowego budynku Agencji Restrukturyzacji i Modernizacji Rolnictwa na działce budowlanej nr ewid. gruntów 4007/1, przy ul. Mickiewicza 36 w Wadowicach". A. CZĘŚĆ OPISOWA B. CZĘŚĆ RYSUNKOWA A/1 - RZUT PODDASZA A/2 - RZUT WIĘŹBY DACHOWEJ A/3 - RZUT POŁACI DACHOWEJ A/4 PRZEKRÓJ A - A A/5 ELEWACJA POŁUDNIOWA I WSCHODNIA A/6 ELEWACJA PÓŁNOCNA I ZACHODNIA A/7 DETAL A. CZĘŚĆ OPISOWA 1. PODSTAWA PRAWNA OPRACOWANIA PROJEKTU Jednolity tekst ustawy - Prawo budowlane (Dz. U. Nr. 207 poz z 2003r.). Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr. 75 z r.). Wypis z miejscowego planu zagospodarowania przestrzennego miasta Wadowice Pozwolenie Małopolskiego Wojewódzkiego Konserwatora Zabytków w Krakowie na prowadzenie robót budowlanych. Ekspertyza mykologiczno - budowlana piwnic oraz więźby dachowej, opracowana przez mgr inż. Janusz Rajca, (listopad 2005r.) 2. PODSTAWA FORMALNA Zlecenie inwestora. Inwestor: Agencja Restrukturyzacji i Modernizacji Rolnictwa, Al. Jana Pawła II 70, Warszawa 3. LOKALIZACJA OBIEKTU. Obiekt zlokalizowany jest na działce nr 4007/1 położonej w miejscowości Wadowice przy ulicy Mickiewicza 36.

CZĘŚĆ RYSUNKOWA A/1 - RZUT PODDASZA A/2 - RZUT WIĘŹBY DACHOWEJ A/3 - RZUT POŁACI DACHOWEJ A/4 PRZEKRÓJ A - A A/5 ELEWACJA POŁUDNIOWA I WSCHODNIA A/6 ELEWACJA PÓŁNOCNA I ZACHODNIA A/7 DETAL A.

3 4. DANE OGÓLNE OBIEKTU. Przedmiotowy obiekt to budynek wolnostojący, podpiwniczony z dwiema kondygnacjami nadziemnymi oraz piwnicą, znajdujący się przy ulicy Mickiewicza 36 w Wadowicach. 5. ZESTAWIENIE POWIERZCHNI. Pow. zabudowy istniejącego budynku: 177,44 m 2 Ilość kondygnacji nadziemnych (parter, I piętro) 2 Ilość kondygnacji podziemnych (piwnica) 1 6. ZESTAWIENIE POMIESZCZEŃ. Nr Nazwa pomieszczenia Powierzchnia /m 2 / 0.1 STRYCH 149,92 m 2 RAZEM 149,92 m 2 7. ROZWIĄZANIA ARCHITEKTONICZNO - BUDOWLANE. Pomieszczenia ARiMR zajmują całość budynku oraz część pomieszczeń w piwnicy. Ze względu na zły stan techniczny pokrycia dachowego liczne ubytki w istniejącej dachówce ceramicznej, przewiduje się wymianę pokrycia na blachę dachówko podobną w kolorze ceglastym, jak również wymianę obróbek blacharskich nad gzymsem górnym (pod dachem). Konieczna jest również wymiana obróbek blacharskich przy kominach - należy założyć wymianę blachy kolor ceglasty, pozostały stan techniczny obróbek blacharskich nie wymaga wymiany. Nie przewiduje się zmiany sposobu użytkowania istniejącego strychu na pomieszczenia użytkowe. 8. ROZWIĄZANIA KONSTRUKCYJNO-MATERIAŁOWE. ELEWACJE Cokół budynku pozostaje bez zmian obłożony tynkiem zewnętrznym o strukturze baranek, ściany powyżej cokołu do okapu dachu wykończone tynkiem gładkim pozostają bez zmian. WIĘŹBA DACHOWA Dach wielospadowy o konstrukcji drewnianej, oparty na murłatach leżących na ściankach kolankowych, na słupkach drewnianych, oraz nośnych ścianach wewnętrznych i zewnętrznych. Styk wszystkich elementów drewnianych z wieńcem oraz z murem należy zaizolować dwiema warstwami papy asfaltowej. Wszystkie elementy drewniane należy zabezpieczyć przed korozją biologiczną, grzybem pleśniowym i owadami szkodnikami drewna przez 2-krotne smarowanie preparatem zabezpieczającym np. MYCETOX-B wg wytycznych stosowanych przez producenta lub innymi środkami dopuszczonymi do stosowania w budownictwie. POKRYCIE DACHU Pokrycie dachu blachodachówka. Kompletne systemy pokryć dachowych zapewniające odpowiednią wentylację połaci dachowej oraz możliwość wejścia kominiarza na dach. Warstwy dachu wykonać według danych na rysunkach.

Nr Nazwa pomieszczenia Powierzchnia /m 2 / 0.1 STRYCH 149,92 m 2 RAZEM 149,92 m 2 7. ROZWIĄZANIA ARCHITEKTONICZNO - BUDOWLANE.

4 warstwy dachu blachodachówka stalowa w kolorze ceglastym np. RUUKKI Finnera, kolor RR 750 lub tożsame łata impregnowane przed montażem środkiem zabezpieczającym drewno przed grzybami pleśniowymi i owadami technicznymi szkodnikami drewna np. MYCETOX-B lub tożsame kontrłata impregnowana przed montażem środkiem zabezpieczającym drewno np. MYCETOX-B lub tożsame 1x folia paro przepuszczalna, istniejąca krokiew drewniana impregnowana środkiem zabezpieczającym drewno np. MYCETOX-B lub tożsame OBRÓBKI DACHU Obróbki dachu obejmują opierzenia komina oraz orynnowanie. Zastosować obróbki dachowe systemowe lub wykonać indywidualne z blachy. IZOLACJE Przeciwwodne poziome izolacja na ściance kolankowej 2 x papa podkładowa termozgrzewalna zg z rys. architektury 9. WYPOSAŻENIE INSTALACYJNE DANE OGÓLNE. Budynek jest wyposażony w instalację wod.-kan., c.o., elektryczną, gazową oraz wentylacje - w tym zakresie nie przewiduje się żadnych zmian. 9.1 INSTALACJA ODGROMOWA. Budynek chroniony jest obecnie instalacją odgromową w wykonaniu podstawowym, za pomocą zwodów poziomych niskich nieizolowanych, z wykorzystaniem naturalnych elementów przewodzących. Należy przewidzieć zdemontowanie instalacji, po wykonaniu zmiany pokrycia dachowego należy przewidzieć montaż instalacji i przywrócenie do stanu pierwotnego. 10. WARUNKI BHP. W pomieszczeniu strychu nie przewiduje się pomieszczenia do pracy jak również pomieszczenia przeznaczonego na stały pobyt ludzi. 11. DOSTĘPNOŚĆ DLA OSÓB NIEPEŁNOSPRAWNYCH Przedmiotowa część nie będzie dostępna dla osób niepełnosprawnych. 12.WARUNKI OCHRONY P.POŻ. Budynek został zaprojektowany w sposób zapewniający właściwą ognioodporność z elementów nie rozprzestrzeniających ognia, ściany i pokrycie zaprojektowano z materiałów niepalnych.

MYCETOX-B lub tożsame kontrłata impregnowana przed montażem środkiem zabezpieczającym drewno np.

5 13. Zakres przewidzianych zmian: 1. Tynki zewnętrzne budynek otynkowany, tynki w kolorze kremowym- BEZ ZMIAN 2. Stolarka okienna stolarka okienna z PCV- BEZ ZMIAN 3. Stolarka drzwiowa zewnętrzna stolarka drzwiowa PCV w kolorze zielonym- BEZ ZMIAN 4. Stolarka drzwiowa wewnętrzna drzwi na klatce schodowej w miejscu wejścia na poziom strychu (1 szt.) ze względu zły stan techniczny przewiduje się wymianę na nowe drzwi drewniane 5. Rynny i rury spustowe z PCV, kolor miedziany - przewidziana wymiana istniejącego orynnowania - ZMIANA WZGLĘDEM STANU ISTNIEJĄCEGO, istniejące rury spustowe pozostają bez zmian - konieczne jest dołożenie dodatkowych obejm mocujących rury spustowe 6. Pokrycie dachowe dachówka ceramiczna - przewidziana blacha stalowa dachówko podobna w kolorze naturalnym ceglastym, matowym ZMIANA WZGLĘDEM STANU ISTNIEJĄCEGO 7. Obróbki blacharskie blacha płaska kolor naturalny ceglasty, matowy- ZMIANA WZGLĘDEM STANU ISTNIEJĄCEGO 8. Więźba dachowa istniejąca więźba drewniana jest w stanie zadowalającym lokalnie wymaga odgrzybienia i w całości impregnacji, należy pomalować dwukrotnie ręcznie lub poprzez natrysk preparatem zabezpieczającym przez grzybem pleśniowym i owadami szkodnikami drewna - ZMIANA WZGLĘDEM STANU ISTNIEJĄCEGO 9. Tynki wewnętrzne tynki wewnętrzne na klatce schodowej w miejscu wejścia na poziom strychu ze względu zawilgocenie spowodowane przeciekaniem dachu, należy przeznaczyć do malowania farbą np. Eurolan Silikat lub tożsame- ZMIANA WZGLĘDEM STANU ISTNIEJĄCEGO

) ze względu zły stan techniczny przewiduje się wymianę na nowe drzwi drewniane 5.
