FUGO-Projekt. Temat: Modernizacja części elektrycznej zwałowarek A 2 RsB 12500/Z94, Z95, Z96, Z97 PROJEKT TECHNICZNY - PREFABRYKATY FALOWNIKI
|
|
- Małgorzata Kwiatkowska
- 7 lat temu
- Przeglądów:
Transkrypt

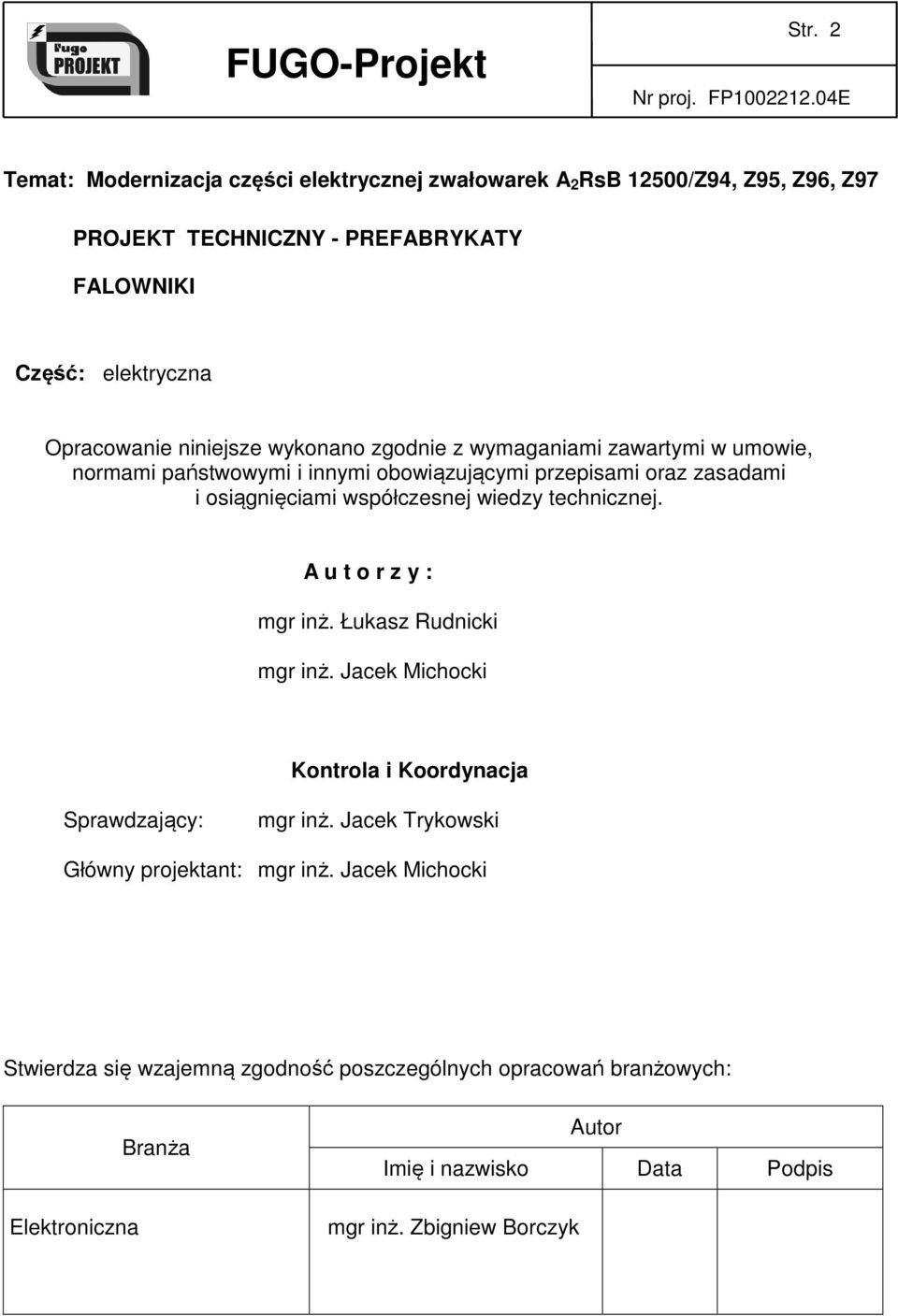

1 Str. 2 Temat: Modernizacja części elektrycznej zwałowarek A 2 RsB 12500/Z94, Z95, Z96, Z97 PROJEKT TECHNICZNY - PREFABRYKATY FALOWNIKI Część: elektryczna Opracowanie niniejsze wykonano zgodnie z wymaganiami zawartymi w umowie, normami państwowymi i innymi obowiązującymi przepisami oraz zasadami i osiągnięciami współczesnej wiedzy technicznej. A u t o r z y : mgr inż. Łukasz Rudnicki mgr inż. Jacek Michocki Kontrola i Koordynacja Sprawdzający: mgr inż. Jacek Trykowski Główny projektant: mgr inż. Jacek Michocki Stwierdza się wzajemną zgodność poszczególnych opracowań branżowych: Elektroniczna Branża Autor Imię i nazwisko Data Podpis mgr inż. Zbigniew Borczyk

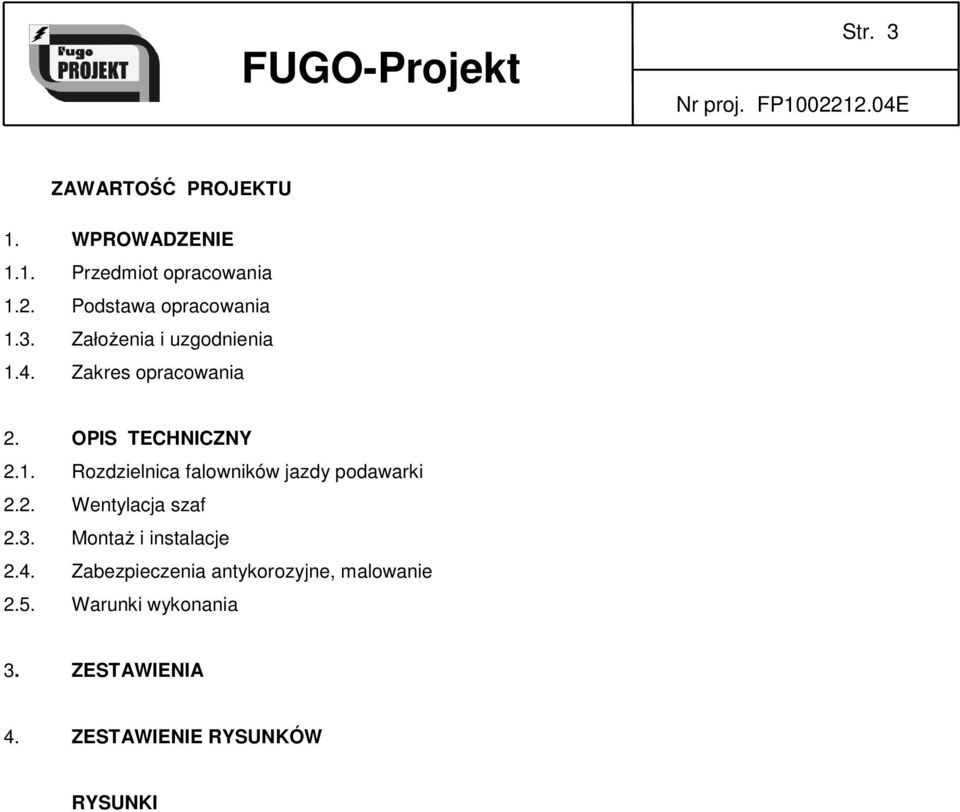

2 Str. 3 ZAWARTOŚĆ PROJEKTU 1. WPROWADZENIE 1.1. Przedmiot opracowania 1.2. Podstawa opracowania 1.3. Założenia i uzgodnienia 1.4. Zakres opracowania 2. OPIS TECHNICZNY 2.1. Rozdzielnica falowników jazdy podawarki 2.2. Wentylacja szaf 2.3. Montaż i instalacje 2.4. Zabezpieczenia antykorozyjne, malowanie 2.5. Warunki wykonania 3. ZESTAWIENIA 4. ZESTAWIENIE RYSUNKÓW RYSUNKI

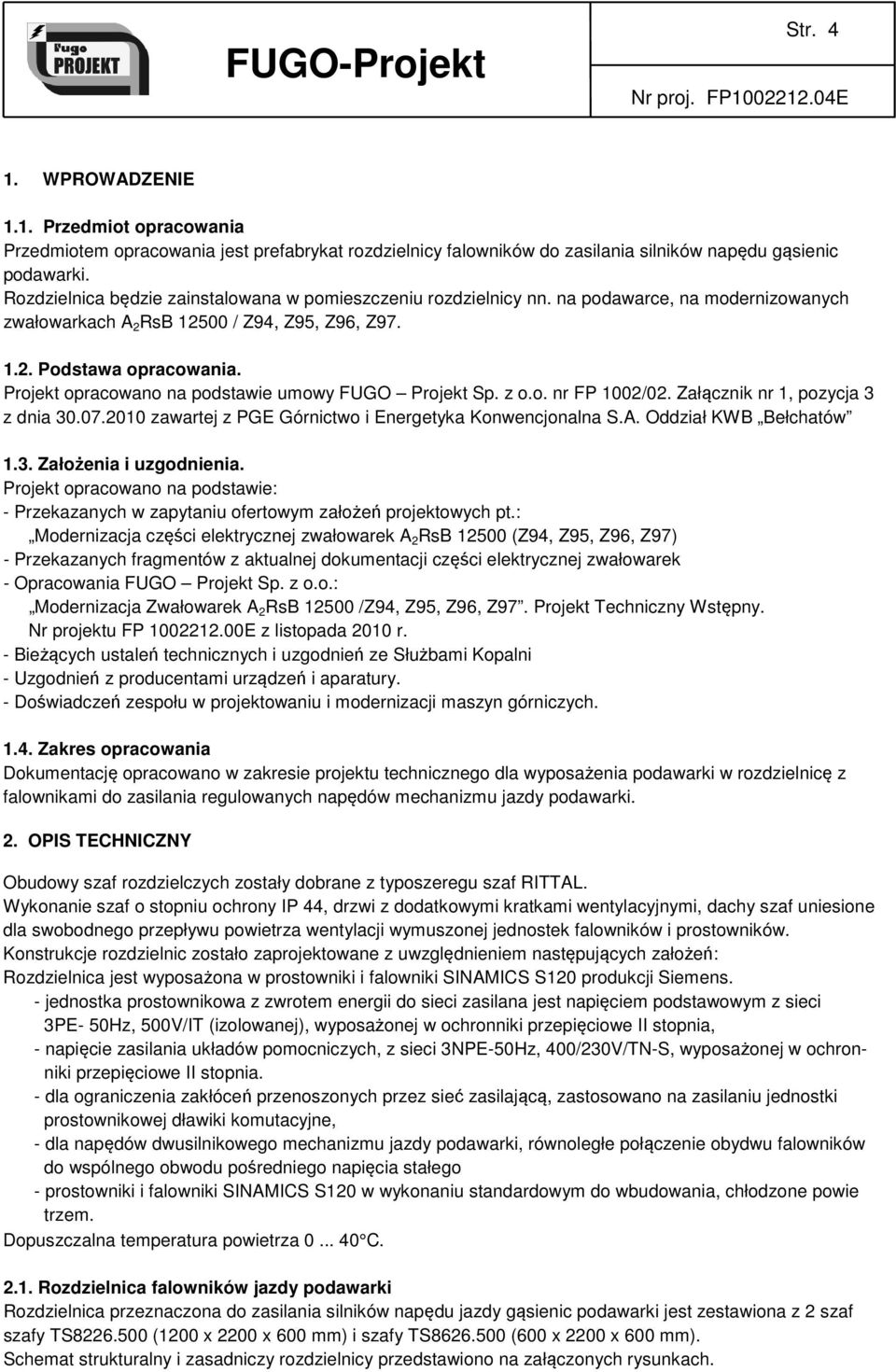

3 Str WPROWADZENIE 1.1. Przedmiot opracowania Przedmiotem opracowania jest prefabrykat rozdzielnicy falowników do zasilania silników napędu gąsienic podawarki. Rozdzielnica będzie zainstalowana w pomieszczeniu rozdzielnicy nn. na podawarce, na modernizowanych zwałowarkach A 2 RsB / Z94, Z95, Z96, Z Podstawa opracowania. Projekt opracowano na podstawie umowy FUGO Projekt Sp. z o.o. nr FP 1002/02. Załącznik nr 1, pozycja 3 z dnia zawartej z PGE Górnictwo i Energetyka Konwencjonalna S.A. Oddział KWB Bełchatów 1.3. Założenia i uzgodnienia. Projekt opracowano na podstawie: - Przekazanych w zapytaniu ofertowym założeń projektowych pt.: Modernizacja części elektrycznej zwałowarek A 2 RsB (Z94, Z95, Z96, Z97) - Przekazanych fragmentów z aktualnej dokumentacji części elektrycznej zwałowarek - Opracowania FUGO Projekt Sp. z o.o.: Modernizacja Zwałowarek A 2 RsB /Z94, Z95, Z96, Z97. Projekt Techniczny Wstępny. Nr projektu FP E z listopada 2010 r. - Bieżących ustaleń technicznych i uzgodnień ze Służbami Kopalni - Uzgodnień z producentami urządzeń i aparatury. - Doświadczeń zespołu w projektowaniu i modernizacji maszyn górniczych Zakres opracowania Dokumentację opracowano w zakresie projektu technicznego dla wyposażenia podawarki w rozdzielnicę z falownikami do zasilania regulowanych napędów mechanizmu jazdy podawarki. 2. OPIS TECHNICZNY Obudowy szaf rozdzielczych zostały dobrane z typoszeregu szaf RITTAL. Wykonanie szaf o stopniu ochrony IP 44, drzwi z dodatkowymi kratkami wentylacyjnymi, dachy szaf uniesione dla swobodnego przepływu powietrza wentylacji wymuszonej jednostek falowników i prostowników. Konstrukcje rozdzielnic zostało zaprojektowane z uwzględnieniem następujących założeń: Rozdzielnica jest wyposażona w prostowniki i falowniki SINAMICS S120 produkcji Siemens. - jednostka prostownikowa z zwrotem energii do sieci zasilana jest napięciem podstawowym z sieci 3PE- 50Hz, 500V/IT (izolowanej), wyposażonej w ochronniki przepięciowe II stopnia, - napięcie zasilania układów pomocniczych, z sieci 3NPE-50Hz, 400/230V/TN-S, wyposażonej w ochronniki przepięciowe II stopnia. - dla ograniczenia zakłóceń przenoszonych przez sieć zasilającą, zastosowano na zasilaniu jednostki prostownikowej dławiki komutacyjne, - dla napędów dwusilnikowego mechanizmu jazdy podawarki, równoległe połączenie obydwu falowników do wspólnego obwodu pośredniego napięcia stałego - prostowniki i falowniki SINAMICS S120 w wykonaniu standardowym do wbudowania, chłodzone powie trzem. Dopuszczalna temperatura powietrza C Rozdzielnica falowników jazdy podawarki Rozdzielnica przeznaczona do zasilania silników napędu jazdy gąsienic podawarki jest zestawiona z 2 szaf szafy TS (1200 x 2200 x 600 mm) i szafy TS (600 x 2200 x 600 mm). Schemat strukturalny i zasadniczy rozdzielnicy przedstawiono na załączonych rysunkach.

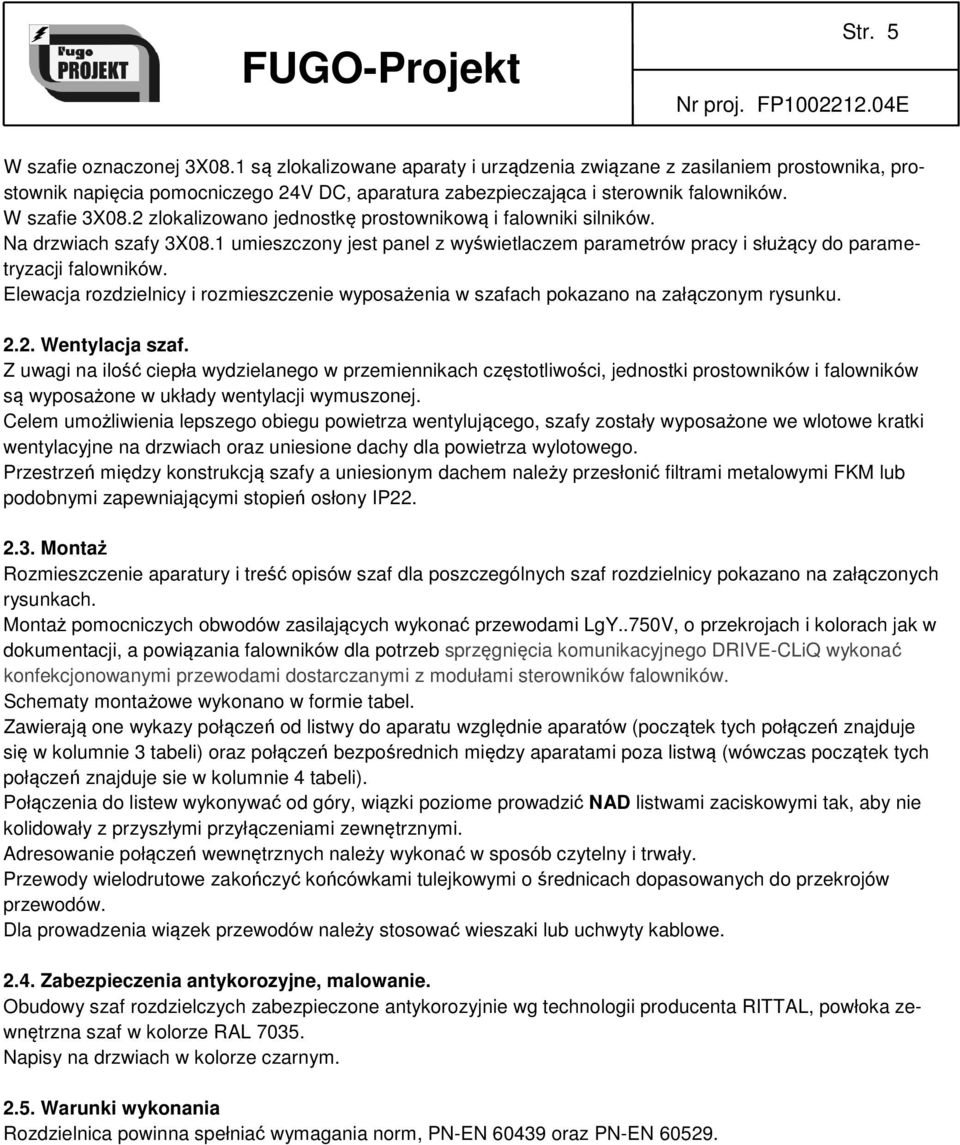

4 Str. 5 W szafie oznaczonej 3X08.1 są zlokalizowane aparaty i urządzenia związane z zasilaniem prostownika, prostownik napięcia pomocniczego 24V DC, aparatura zabezpieczająca i sterownik falowników. W szafie 3X08.2 zlokalizowano jednostkę prostownikową i falowniki silników. Na drzwiach szafy 3X08.1 umieszczony jest panel z wyświetlaczem parametrów pracy i służący do parametryzacji falowników. Elewacja rozdzielnicy i rozmieszczenie wyposażenia w szafach pokazano na załączonym rysunku Wentylacja szaf. Z uwagi na ilość ciepła wydzielanego w przemiennikach częstotliwości, jednostki prostowników i falowników są wyposażone w układy wentylacji wymuszonej. Celem umożliwienia lepszego obiegu powietrza wentylującego, szafy zostały wyposażone we wlotowe kratki wentylacyjne na drzwiach oraz uniesione dachy dla powietrza wylotowego. Przestrzeń między konstrukcją szafy a uniesionym dachem należy przesłonić filtrami metalowymi FKM lub podobnymi zapewniającymi stopień osłony IP Montaż Rozmieszczenie aparatury i treść opisów szaf dla poszczególnych szaf rozdzielnicy pokazano na załączonych rysunkach. Montaż pomocniczych obwodów zasilających wykonać przewodami LgY..750V, o przekrojach i kolorach jak w dokumentacji, a powiązania falowników dla potrzeb sprzęgnięcia komunikacyjnego DRIVE-CLiQ wykonać konfekcjonowanymi przewodami dostarczanymi z modułami sterowników falowników. Schematy montażowe wykonano w formie tabel. Zawierają one wykazy połączeń od listwy do aparatu względnie aparatów (początek tych połączeń znajduje się w kolumnie 3 tabeli) oraz połączeń bezpośrednich między aparatami poza listwą (wówczas początek tych połączeń znajduje sie w kolumnie 4 tabeli). Połączenia do listew wykonywać od góry, wiązki poziome prowadzić NAD listwami zaciskowymi tak, aby nie kolidowały z przyszłymi przyłączeniami zewnętrznymi. Adresowanie połączeń wewnętrznych należy wykonać w sposób czytelny i trwały. Przewody wielodrutowe zakończyć końcówkami tulejkowymi o średnicach dopasowanych do przekrojów przewodów. Dla prowadzenia wiązek przewodów należy stosować wieszaki lub uchwyty kablowe Zabezpieczenia antykorozyjne, malowanie. Obudowy szaf rozdzielczych zabezpieczone antykorozyjnie wg technologii producenta RITTAL, powłoka zewnętrzna szaf w kolorze RAL Napisy na drzwiach w kolorze czarnym Warunki wykonania Rozdzielnica powinna spełniać wymagania norm, PN-EN oraz PN-EN

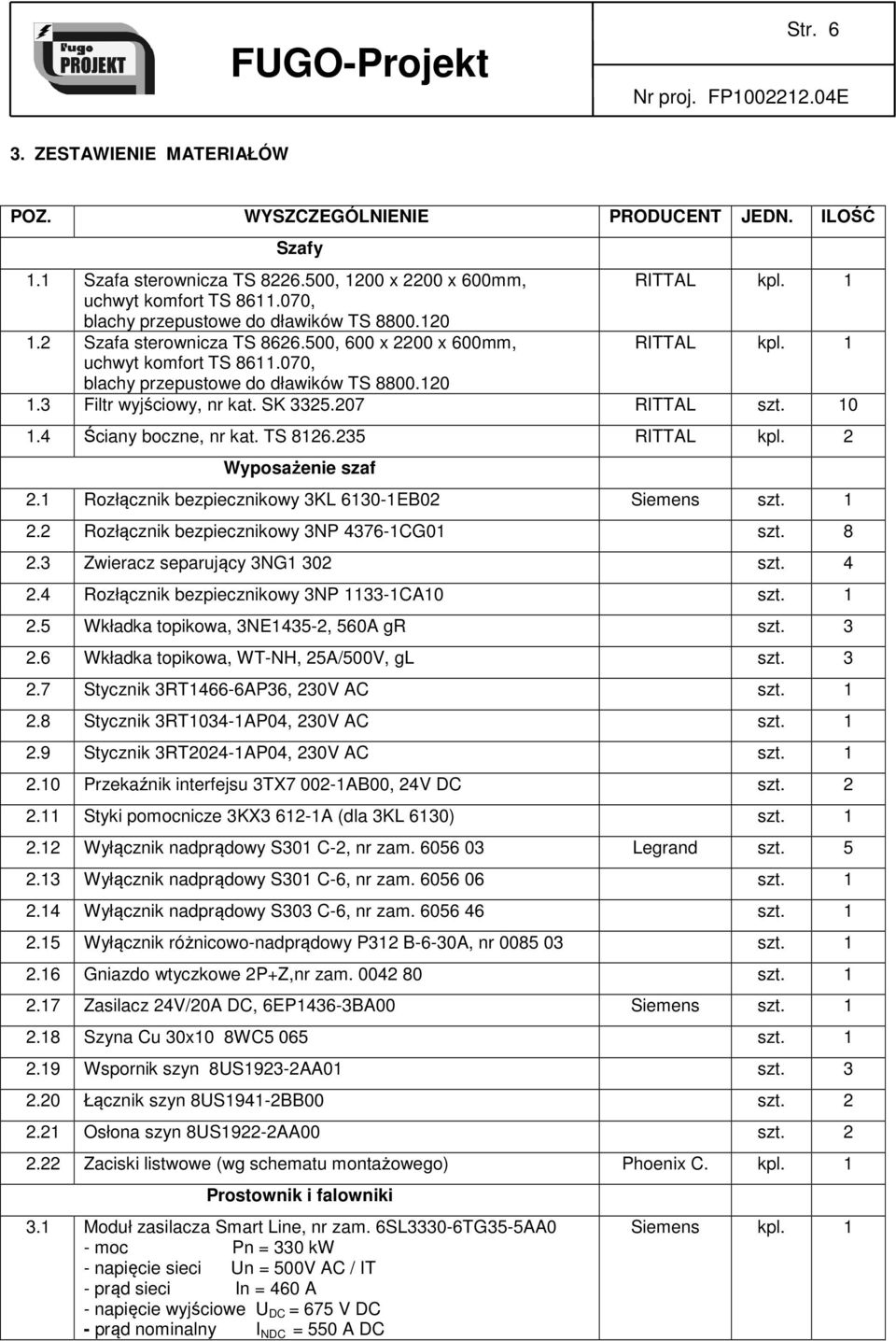

5 Str ZESTAWIENIE MATERIAŁÓW POZ. WYSZCZEGÓLNIENIE PRODUCENT JEDN. ILOŚĆ Szafy 1.1 Szafa sterownicza TS , 1200 x 2200 x 600mm, RITTAL kpl. 1 uchwyt komfort TS , blachy przepustowe do dławików TS Szafa sterownicza TS , 600 x 2200 x 600mm, RITTAL kpl. 1 uchwyt komfort TS , blachy przepustowe do dławików TS Filtr wyjściowy, nr kat. SK RITTAL szt Ściany boczne, nr kat. TS RITTAL kpl. 2 Wyposażenie szaf 2.1 Rozłącznik bezpiecznikowy 3KL EB02 Siemens szt Rozłącznik bezpiecznikowy 3NP CG01 szt Zwieracz separujący 3NG1 302 szt Rozłącznik bezpiecznikowy 3NP CA10 szt Wkładka topikowa, 3NE1435-2, 560A gr szt Wkładka topikowa, WT-NH, 25A/500V, gl szt Stycznik 3RT1466-6AP36, 230V AC szt Stycznik 3RT1034-1AP04, 230V AC szt Stycznik 3RT2024-1AP04, 230V AC szt Przekaźnik interfejsu 3TX AB00, 24V DC szt Styki pomocnicze 3KX A (dla 3KL 6130) szt Wyłącznik nadprądowy S301 C-2, nr zam Legrand szt Wyłącznik nadprądowy S301 C-6, nr zam szt Wyłącznik nadprądowy S303 C-6, nr zam szt Wyłącznik różnicowo-nadprądowy P312 B-6-30A, nr szt Gniazdo wtyczkowe 2P+Z,nr zam szt Zasilacz 24V/20A DC, 6EP1436-3BA00 Siemens szt Szyna Cu 30x10 8WC5 065 szt Wspornik szyn 8US1923-2AA01 szt Łącznik szyn 8US1941-2BB00 szt Osłona szyn 8US1922-2AA00 szt Zaciski listwowe (wg schematu montażowego) Phoenix C. kpl. 1 Prostownik i falowniki 3.1 Moduł zasilacza Smart Line, nr zam. 6SL3330-6TG35-5AA0 - moc Pn = 330 kw - napięcie sieci Un = 500V AC / IT - prąd sieci In = 460 A - napięcie wyjściowe U DC = 675 V DC - prąd nominalny I NDC = 550 A DC Siemens kpl. 1
6 Str. 7 POZ. WYSZCZEGÓLNIENIE PRODUCENT JEDN. ILOŚĆ 3.2 Moduł silnika, nr zam. 6SL3320-1TG32-6AA0 Siemens kpl. 2 - moc P H = 160 kw - napięcie pośrednie U DC = 675 V DC - napięcie wyjściowe U N = 500V AC - prąd nominalny I H = 233 A 3.3 Dławik komutacyjny, nr zam. 6SL3000-0EH34-7AA0 szt. 1 - napięcie sieci U N = 500 V AC - prąd nominalny I N = 465 A 3.4 Moduł sterownika CU320, nr zam. 6SL3040-0MA00-0AA1 kpl Karta pomięci dla CU320, nr zam. 6SL3054-0AA01-1AA0 szt Panel operatora z wyświetlaczem AOP30 szt. 1 nr zam. 6SL3055-0AA00-4CA3 z polską wersją językową 3.7 Moduł wejść SMC 30, nr zam. 6SL3055-0AA00-5CA2 szt Wtyczka Profibus, nr zam. 6ES BB12-0XA0 szt Program DCC dla SINAMICS do STARTER V4.2 szt. 1 nr zam. 6AU1810-1H21-0XA Program SIMATIC CFC V7.1, nr zam. 6ES7658-1EX17-2YA5 szt Przewody i osprzęt montażowy oraz materiały pomocnicze - wg Wykonawcy kpl. 1
7 Str SPIS RYSUNKÓW L.p Nazwa rysunku Nr rysunku ark 1 Rozdzielnica falowników jazdy podawarki Schemat strukturalny FP E Jazda podawarki F2 Schemat zasadniczy FP E Rozdzielnica falowników jazdy podawarki Rozmieszczenie elementów FP E Rozdzielnica falowników jazdy podawarki Tabela montażowa FP E 04 1
