STEROWANIE MOCĄ CZYNNĄ W FALOWNIKACH SMA CZYLI JAK KONSUMOWAĆ WIĘKSZOŚĆ PRODUKOWANEJ ENERGII NA WŁASNY UŻYTEK

Transkrypt

1 STEROWANIE MOCĄ CZYNNĄ W FALOWNIKACH SMA CZYLI JAK KONSUMOWAĆ WIĘKSZOŚĆ PRODUKOWANEJ ENERGII NA WŁASNY UŻYTEK

2 SUNNY BOY 1.5 / 2.5 Kassel, January 1, 2015 SMA Solar Technology AG

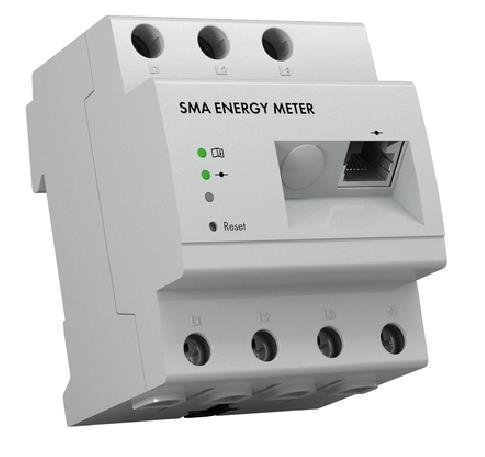

3 SUNNY BOY 1.5 / 2.5 Nowe seria falowników Sunny Boy 1.5/2.5 z oprogramowaniem od wersji R wraz z połączonym licznikiem SMA Energy Meter umożliwia sterowanie produkowaną przez falowniki mocą i redukowanie wypływu energii do sieci publicznej. Funkcja ta, umożliwia realizacje systemów fotowoltaicznych, które produkują energię niemal wyłącznie na własny użytek. Funkcja nazywa się 0% Feed in Mode (Zero Export). Pracujący w tym trybie Sunny Home Manager zapewnia, że moc elektrowni słonecznej generowana przez falownik zawsze odpowiada aktualnemu zużyciu energii w gospodarstwie domowym. W sytuacji, kiedy obciążenie/urządzenie w gospodarstwie domowym zostanie w danym momencie odłączone, występujący nadmiar produkowanej mocy zostanie zredukowany do wartości mniejszej niż 2% nominalnej mocy całego systemu w czasie s. Po wyłączeniu/zredukowaniu obciążenia w systemach z dwoma lub trzema falownikami Sunny Boy 1.5/.2.5 pracującymi w trybie Zero Export, czas reakcji i ograniczenia wypływu energii do sieci do 0Wh, może potrwać około 6s. Tym samym możliwy jest wypływ energii do sieci w czasie tych 6s na poziomie +/- 120W. Warunki poprawnie działającego systemu: 1. W punkcie przyłączenia do sieci wymagane jest użycie licznika dwukierunkowego SMA Energy Meter. 2. Instalacja jest homogeniczna pod względem zastosowanych przetwornic i w systemie nie są zamontowane innego falowniki od Sunny Boy 1.5/ Wszystkie połączenia są wykonane zgodnie z instrukcją montażu dla Sunny Boy 1.5/ Konfiguracja aktywnego ograniczania mocy czynnej do 0% została przeprowadzona przez przeszkolonego i uprawnionego elektryka. Kassel, January 1, 2015 SMA Solar Technology AG

4 STEROWANIE MOCĄ SUNNY BOY 1.5/2.5 I SMA ENERGY METER KONFIGURACJA W PANELU UŻYTKOWNIKA

5 STEROWANIE ODDAWANIEM ENERGII DO SIECI PUBLICZNEJ PRODUKCJA ENERGII SŁONECZNEJ NA POTRZEBY WŁASNE OPTYMALNY SCHEMAT POŁĄCZEŃ DLA WEKTOROWYCH LICZNIKÓW ZAKŁADU ENERGETYCZNEGO (SUMUJACYCH PRZEPŁYW ENERGII Z TRZECH FAZ). PRODUKCJA FALOWNIKA BĘDZIE DOSTOSOWYWANA DO POBORÓW SUMY TRZECH FAZ Schemat dla: Sunny Boy 1.5 Sunny Boy 2.5 POŁĄCZENIE FALOWNIKA Z ROUTEREM MOŻE ODBYWAĆ SIĘ PRZEWODOWO LUB PRZEZ WI-FI 5

6 STEROWANIE ODDAWANIEM ENERGII DO SIECI PUBLICZNEJ PRODUKCJA ENERGII SŁONECZNEJ NA POTRZEBY WŁASNE SCHEMAT POŁĄCZEŃ DLA LICZNIKÓW ZAKŁADU ENERGETYCZNEGO ZLICZAJĄCYCH PRZEPŁYW ENERGII DLA KAŻEJ Z FAZY OSOBNO. PRODUKCJA FALOWNIKA BĘDZIE DOSTOSOWYWANA TYLKO DO POBORÓW JEDNEJ FAZY. Schemat dla: Sunny Boy 1.5 Sunny Boy 2.5 POŁĄCZENIE FALOWNIKA Z ROUTEREM MOŻE ODBYWAĆ SIĘ PRZEWODOWO LUB PRZEZ WI-FI 6

7 STEROWANIE MOCĄ SUNNY HOME MANAGER I SMA ENERGY METER Wraz z wprowadzeniem oprogramowania w wersji R, Sunny Home Manager został wyposażony w funkcję ograniczania produkowanej przez falowniki mocy i redukowania wypływu energii do sieci publicznej. Funkcja ta, umożliwia realizacje systemów fotowoltaicznych, które produkują energię niemal wyłącznie na własny użytek. Funkcja nazywa się 0% Feed in Mode (Zero Export). Pracujący w tym trybie Sunny Home Manager zapewnia, że moc elektrowni słonecznej generowana przez falownik zawsze odpowiada aktualnemu zużyciu energii w gospodarstwie domowym. W sytuacji, kiedy obciążenie/urządzenie w gospodarstwie domowym zostanie w danym momencie odłączone, występujący nadmiar produkowanej mocy zostanie zredukowany do wartości mniejszej niż 2% nominalnej mocy całego systemu w czasie s. Warunki poprawnie działającego systemu: 1. W punkcie przyłączenia do sieci wymagane jest użycie licznika dwukierunkowego SMA Energy Meter. 2. Wszystkie połączenia są wykonane zgodnie z instrukcją montażu dla SMA Sunny Home Manager 3. Konfiguracja aktywnego ograniczania mocy czynnej do 0% została przeprowadzona przez przeszkolonego i uprawnionego elektryka.

8 STEROWANIE MOCĄ SUNNY HOME MANAGER I SMA ENERGY METER KONFIGURACJA NA SUNNY PORTAL

9 SUNNY BOY TL-21 Kassel, January 1, 2015 SMA Solar Technology AG

10 STEROWANIE ODDAWANIEM ENERGII DO SIECI PUBLICZNEJ PRODUKCJA ENERGII SŁONECZNEJ NA POTRZEBY WŁASNE OPTYMALNY SCHEMAT POŁĄCZEŃ DLA WEKTOROWYCH LICZNIKÓW ZAKŁADU ENERGETYCZNEGO (SUMUJACYCH PRZEPŁYW ENERGII Z TRZECH FAZ). PRODUKCJA FALOWNIKA BĘDZIE DOSTOSOWYWANA DO POBORÓW SUMY TRZECH FAZ Schemat dla: Sunny Boy 3000TL-21 Sunny Boy 3600TL-21 Sunny Boy 4000TL-21 Sunny Boy 5000TL-21 POŁĄCZENIE FALOWNIKA Z SUNNY HOME MANAGEREM MOŻE ODBYWAĆ SIĘ PRZEWODOWO LUB PRZEZ BLUETOOTH 10

11 STEROWANIE ODDAWANIEM ENERGII DO SIECI PUBLICZNEJ PRODUKCJA ENERGII SŁONECZNEJ NA POTRZEBY WŁASNE SCHEMAT POŁĄCZEŃ DLA LICZNIKÓW ZAKŁADU ENERGETYCZNEGO ZLICZAJĄCYCH PRZEPŁYW ENERGII DLA KAŻEJ Z FAZY OSOBNO. PRODUKCJA FALOWNIKA BĘDZIE DOSTOSOWYWANA TYLKO DO POBORÓW JEDNEJ FAZY. Schemat dla: Sunny Boy 3000TL-21 Sunny Boy 3600TL-21 Sunny Boy 4000TL-21 Sunny Boy 5000TL-21 POŁĄCZENIE FALOWNIKA Z SUNNY HOME MANAGEREM MOŻE ODBYWAĆ SIĘ PRZEWODOWO LUB PRZEZ BLUETOOTH 11

12 SUNNY TRIPOWER TL-20 Kassel, January 1, 2015 SMA Solar Technology AG

13 STEROWANIE ODDAWANIEM ENERGII DO SIECI PUBLICZNEJ PRODUKCJA ENERGII SŁONECZNEJ NA POTRZEBY WŁASNE OPTYMALNY SCHEMAT POŁĄCZEŃ DLA WEKTOROWYCH LICZNIKÓW ZAKŁADU ENERGETYCZNEGO (SUMUJACYCH PRZEPŁYW ENERGII Z TRZECH FAZ). PRODUKCJA FALOWNIKA BĘDZIE DOSTOSOWYWANA DO POBORÓW SUMY TRZECH FAZ POŁĄCZENIE FALOWNIKA Z SUNNY HOME MANAGEREM MOŻE ODBYWAĆ SIĘ PRZEWODOWO LUB PRZEZ BLUETOOTH Schemat dla: Sunny Tripower 5000TL-20 Sunny Tripower 6000TL-20 Sunny Tripower 7000TL-20 Sunny Tripower 8000TL-20 Sunny Tripower 9000TL-20 Sunny Tripower 10000TL-20 Sunny Tripower 12000TL-20 Sunny Tripower 20000TL-30 Sunny Tripower 25000TL-30 13

14 SUNNY TRIPOWER TL-30 Kassel, January 1, 2015 SMA Solar Technology AG

15 STEROWANIE ODDAWANIEM ENERGII DO SIECI PUBLICZNEJ PRODUKCJA ENERGII SŁONECZNEJ NA POTRZEBY WŁASNE OPTYMALNY SCHEMAT POŁĄCZEŃ DLA WEKTOROWYCH LICZNIKÓW ZAKŁADU ENERGETYCZNEGO (SUMUJACYCH PRZEPŁYW ENERGII Z TRZECH FAZ). PRODUKCJA FALOWNIKA BĘDZIE DOSTOSOWYWANA DO POBORÓW SUMY TRZECH FAZ Schemat dla: Sunny Tripower 5000TL-20 Sunny Tripower 6000TL-20 Sunny Tripower 7000TL-20 Sunny Tripower 8000TL-20 Sunny Tripower 9000TL-20 Sunny Tripower 10000TL-20 Sunny Tripower 12000TL-20 Sunny Tripower 20000TL-30 Sunny Tripower 25000TL-30 15
