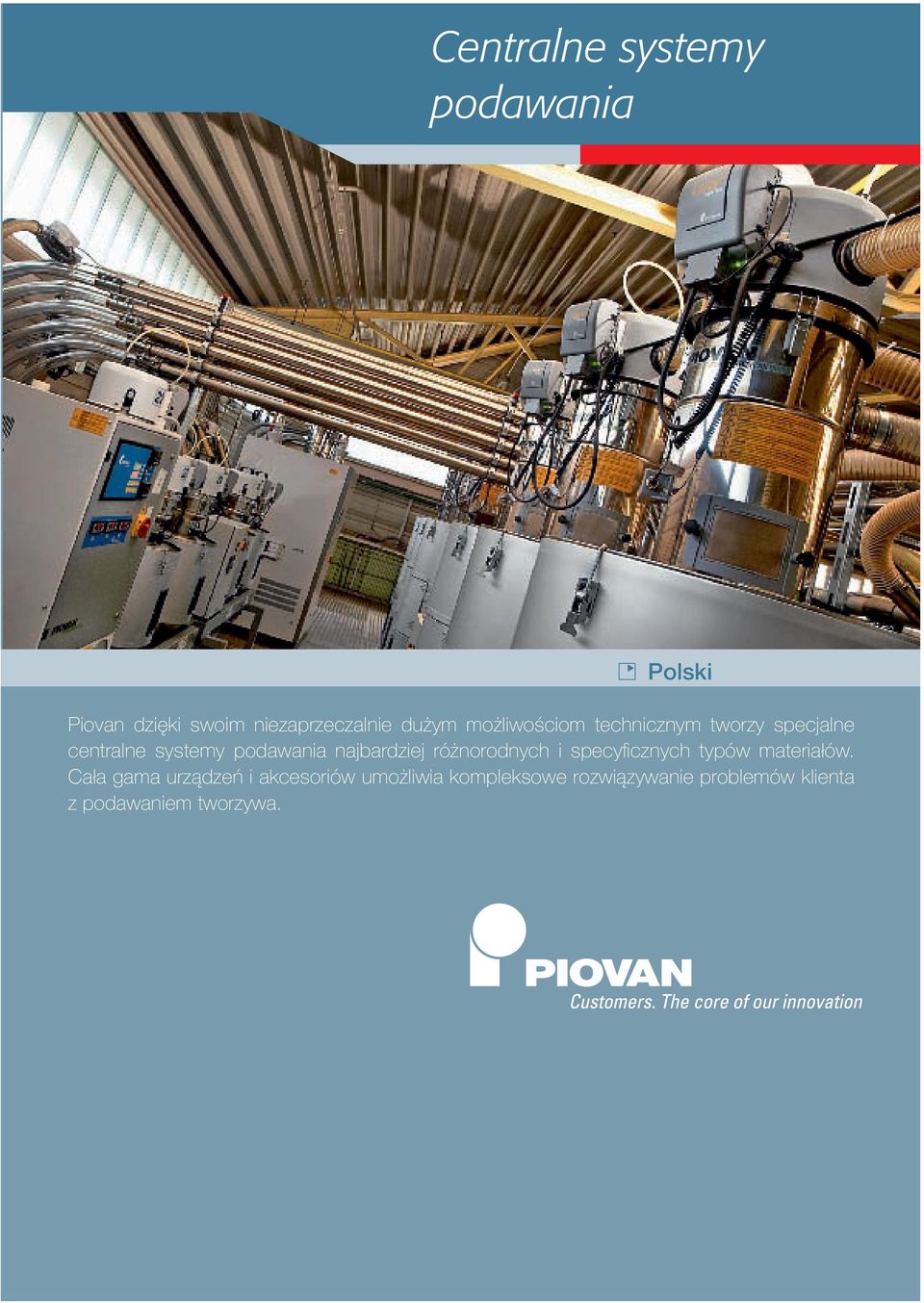

1 Centralne systemy podawania Polski Piovan dzięki swoim niezaprzeczalnie dużym możliwościom technicznym tworzy specjalne centralne systemy podawania najbardziej różnorodnych i specyfi cznych typów materiałów. Cała gama urządzeń i akcesoriów umożliwia kompleksowe rozwiązywanie problemów klienta z podawaniem tworzywa.

2 Zaawansowane i zintegrowane technologie podawania Piovan dzięki swoim niezaprzeczalnie dużym możliwościom technicznym tworzy specjalne centralne systemy podawania najbardziej różnorodnych i specyficznych typów materiałów. Cała gama urządzeń i akcesoriów umożliwia kompleksowe rozwiązywanie problemów klienta z podawaniem tworzywa. Piovan to partner wyspecjalizowany w projektowaniu i budowie centralnych systemów. Od ponad 50 lat realizuje instalacje we wszystkich sektorach branży tworzyw. Oferta firmy Piovan doskonale pokrywa zapotrzebowanie zarówno małych i średnich zakładów jak też megaproducentów branży. Nad każdym z projektów począwszy od momentu zapytania ofertowego poprzez dobór urządzeń, instalację i uruchomienie czuwają profesjonalne zespoły inżynierskie dające wsparcie klientowi na każdym etapie realizacji. Zalety centralnych systemów podawania > Uniwersalne, szybkie i bezpieczne podawanie materiału bez ryzyka zabrudzenia i strat materiału. > Pneumatyczne podawanie materiału zapewnia kontrolowaną prędkość podawania bez zniszczeń granulatu i tworzenia się kurzu. > Racjonalna i zorganizowana dystrybucja materiału zapewnia szybsze cykle produkcyjne i stabilną jakość. > Optymalizacja zużycia energii, dzięki zastosowaniu centralnych pomp próżniowych. > Umożliwienie dalszej rozbudowy systemu podawania bez potrzeby przerabiania istniejących zespołów i systemu sterowania. > Dokładne zarządzanie zapasami magazynowymi oraz produkcją z możliwością ciągłego monitorowania zapasów i bieżącego zużycia materiałów.

3 Centralne systemy podawania System podawania materiału wysuszonego i nie wysuszonego do dozownika grawimetrycznego. System sterowania Easy 2 podajnikami na suszarkach i dozownikach. Uniwersalność zastosowania Systemy podawania firmy Piovan przystosowane są do podawania materiałów o różnej wadze nasypowej i różnym stopniu zapylenia jak np.: płatki PET. W naszej ofercie znajdują się też rozwiązania do podawania gorącego granulatu, kiedy musi on zachować swoją temperaturę do momentu wprowadzenia do wtryskarki czy też ślimaka ekstrudera. W tych rozwiązaniach istotne są zarówno zastosowanie odpowiednich konstrukcji jak też obiegu zamkniętego. Podajniki płatków i granulatu do lejów suszących. System podawania do 100 wtryskarek. Oferta firmy Piovan w zakresie systemów podawania jest bardzo bogata i przygotowana z myślą o dużych wydajnościach produkcji. W zakresie podawania materiałów tzw. krytycznych jak np.: płatki, Piovan buduje systemy o wydajności do 5000 kg/h wyposażone w specjalne podajniki o pojemności 350 litrów.

4 Systemy przechowywania materiałów Piovan oferuje szeroki zakres rozwiązań do przechowywania materiałów: granulatów i płatków począwszy od silosów zewnętrznych zasypywanych pneumatycznie po małe silosy wewnętrzne i zbiorniki materiałowe. Oferta silosów uzupełniona jest specjalnymi systemami filtrów powietrza i urządzeniami odpylającymi. Oferta firmy Piovan zawiera również rozwiązania dot. przechowywania materiałów czułych na wpływ tlenu np.: PETG do aplikacji optycznych, niektóre typy poliamidów i uszlachetniaczy. Stosujemy w tych przypadkach rozwiązania z azotem zapewniające bezpieczne i prawidłowe składowanie tych specjalnych granulatów bez niebezpieczeństwa zmiany ich właściwości. Piovan oferuje również suszarki ciśnieniowe do silosów na PC stosowanego do produkcji płyt CD i DVD. Dystrybucja materiałów z silosów zewnętrznych i wewnętrznych System przechowywania materiału z automatyczną stacją przełączeń i systemem nadzorującym Optymalne automatyczne zarządzanie silosami odbywa się za pomocą czujników poziomu i mikrokomórek ważących, które umożliwiają zintegrowaną kontrolę zużycia i zarządzanie materiałem. Oferta uzupełniona jest również w urządzenia wyładowcze do oktabinów i stacje przeładowcze big bag, które mogą być wyposażone w stacje dozujące, szczególnie przydatne w przypadku materiałów krytycznych.

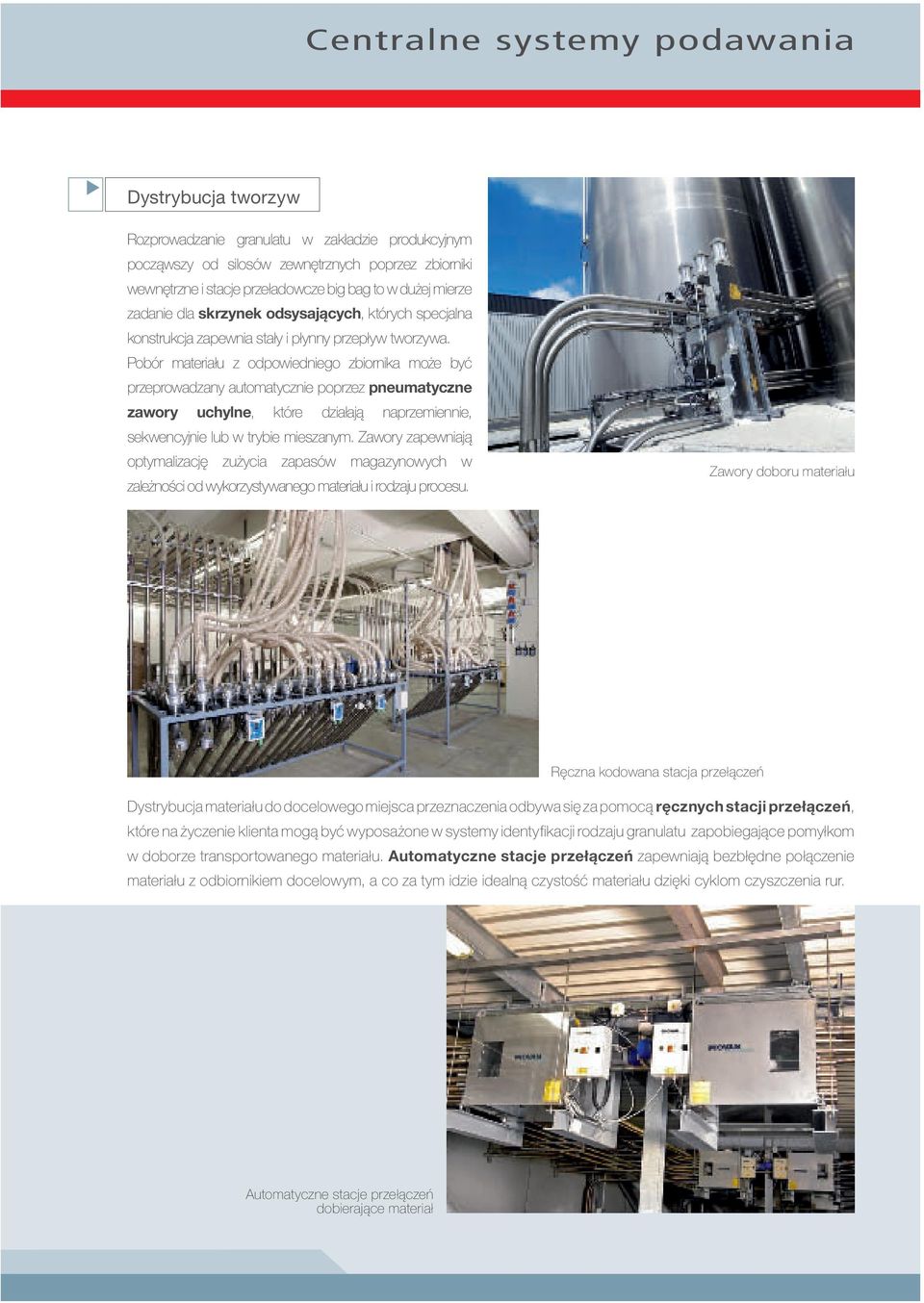

5 Centralne systemy podawania Dystrybucja tworzyw Rozprowadzanie granulatu w zakładzie produkcyjnym począwszy od silosów zewnętrznych poprzez zbiorniki wewnętrzne i stacje przeładowcze big bag to w dużej mierze zadanie dla skrzynek odsysających, których specjalna konstrukcja zapewnia stały i płynny przepływ tworzywa. Pobór materiału z odpowiedniego zbiornika może być przeprowadzany automatycznie poprzez pneumatyczne zawory uchylne, które działają naprzemiennie, sekwencyjnie lub w trybie mieszanym. Zawory zapewniają optymalizację zużycia zapasów magazynowych w zależności od wykorzystywanego materiału i rodzaju procesu. Zawory doboru materiału Ręczna kodowana stacja przełączeń Dystrybucja materiału do docelowego miejsca przeznaczenia odbywa się za pomocą ręcznych stacji przełączeń, które na życzenie klienta mogą być wyposażone w systemy identyfikacji rodzaju granulatu zapobiegające pomyłkom w doborze transportowanego materiału. Automatyczne stacje przełączeń zapewniają bezbłędne połączenie materiału z odbiornikiem docelowym, a co za tym idzie idealną czystość materiału dzięki cyklom czyszczenia rur. Automatyczne stacje przełączeń dobierające materiał

6 Podajniki materiału i pompy próżniowe Piovan oferuje podajniki o różnych wielkościach i wyposażeniu. Oferta obejmuje podajniki do: granulatu, microgranulek, materiału o niskim punkcie topnienia oraz do płatków również wielowarstwowych. Podajniki w zależności od przeznaczenia różnią się np.: sposobem filtracji czy konstrukcją całego podajnika bądź samego leja. Te detale konstrukcyjne pozwalają unikać problemów, które stwarzają niektóre materiały i zapewniają ciągłość pracy i przepływu materiału. Podajniki do materiałów o wysokiej temperaturze Podajniki płatków Do podawania podciśnieniowego Piovan oferuje pompy próżniowe wyposażone w sprężarki bocznokanałowe lub kłowe. Pompy te współpracują z podajnikami granulatu, filtrami oraz cyklonami oczyszczając granulat z kurzu i zapobiegając jego zabrudzeniom. Specyficzna grupa urządzeń to scentralizowane zespoły pomp stosowane w projektach obejmujących systemy podawania na całym wydziale produkcyjnym. Rozwiązania te stwarzają możliwość włączenia w system również pomp stand-by, które załączane są automatycznie lub ręcznie w przypadku zakłóceń w pracy jednej z pomp systemowych. Rozwiązanie takie zabezpiecza przed przestojami produkcyjnymi i zapewnia ciągłość produkcji. Wszystkie pompy próżniowe mogą być sterowane ręcznie lub automatycznie za pomocą centralnego systemu sterowania Easy 2 lub sterownika programowalnego PLC. Centralny zespół pomp próżniowych

7 Systemy rur System rur giętych Piovan oferuje również rury ze stali szlachetnej o średnicach od 40 mm do 100 mm wraz ze wszystkimi elementami instalacyjnymi. Kompleksowa oferta umożliwia przystosowanie systemów podawania Piovan do różnych rodzajów instalacji, obejmuje części i elementy specjalistyczne np.: utrzymujące odpowiednią temperaturę w przypadku podawania gorącego materiału; polerowane na lustro o gładkości poniżej 0.4 microna stosowane w sektorze optycznym i medycznym; odporne na ścieranie przez materiały o podwyższonej szorstkości np.: kolana szklane lub emaliowane. Stacja przełączeń z kolanami szklanymi Automatyczna stacja przełączeń z kolanami ceramicznymi Rozwiązania specjalne Piovan to rozległa wiedza na temat technologii podawania i niezawodne rozwiązania zapewniające czystość materiału. Systemy odpylające projektowane są głównie z myślą o trudnościach stwarzanych przez przemiał, granulat szczególnie zapylony czy płatki (w przypadku dużych przerobów nawet do 4000kg/h) i doskonale oczyszczają te materiały. Separatory metalu czy systemy sit wibracyjnych oferowane przez Piovan doskonale oczyszczają poszczególne partie materiału i zapewniają stałą jakość produkcji. Stacja przeładowcza big bag z systemem odpylania płatków

8 Centralne systemy podawania Interfejs operatora Interfejs operatora w przypadku centralnych systemów podawania nie ogranicza się do kontrolowania pojedynczych urządzeń ale integruje je zgodnie z potrzebami klienta. Klient używając centralnego sterowania Piovan Easy 2 czy też systemu sterowników programowalnych PLC posiada możliwość kompleksowej obserwacji wszystkich urządzeń poprzez komfortową stację kontroli. Modułowa budowa sterowania upraszcza podł czanie nowych urz dze systemu podawania pozwalaj c na zmniejszenie kosztów instalacji i czasu jej trwania. Kolorowy panel dotykowy o wielko ci 8,5 umo liwia ledzenie wszystkich parametrów pracy poszczególnych urz dze i ich zmian w ka dym momencie. System Easy 2 i sterowniki PLC współpracują z innymi systemami w zakresie transmisji danych oraz umożliwiają opracowywanie analiz i raportów. Obydwa systemy idealnie integrują się z systemami sterowania i kontroli wtryskarek i ekstruderów. Wyświetlacz sygnalizujący funkcjonowanie systemu podawania

9 Oprogramowanie Win Feeding System Win Feeding System - oprogramowanie firmy Piovan do zarządzania systemami przesyłu umożliwia: > zarządzanie wszystkimi jednostkami centralnego systemu poprzez zdalne sterowanie łącznie z silosami i pojedynczymi podajnikami; > automatyczną kontrolę i zarządzanie ponad 100 urządzeniami, niezależnie od ich konfiguracji z zakładzie; > stałą obserwację i dysponowanie w czasie rzeczywistym systemem, począwszy od miejsca magazynowania materiału poprzez jego drogę aż po wtryskarkę, rozdmuchiwarkę czy ekstruder a także rejestr zdarzeń w przeszłości. Win Feeding System zawiera zaawansowane funkcje technologiczne zapewniające wydajność i prostotę np.: > funkcja zarządzania silosami: wyświetla stany materiału w poszczególnych silosach, godzinne zużycie i czas produkcji, na który wystarczy zapas materiału; to doskonałe narzędzie zarządzania zapasami; > funkcja sterowania suszeniem materiału: zapewnia ważne korzyści sygnalizując, które urządzenia wpływają negatywnie na produkcję z powodu braku optymalizacji w procesie suszenia > funkcja zarządzania źródłami, podstawowe narzędzie w systemach wyposażonych w stacje przełączeń; umożliwia automatyczne ustawianie czasów zasysania materiału i czyszczenia rur.
