PROTOKÓŁ POMIARÓW ELEKTRYCZNYCH I WŁAŚCIWOŚCI UKŁADU ELEKTRONICZNEGO DIBAWATT NG150

Transkrypt

1 PROTOKÓŁ POMIARÓW ELEKTRYCZNYCH I WŁAŚCIWOŚCI UKŁADU ELEKTRONICZNEGO DIBAWATT NG150 ZLECENIODAWCA: WYKONAŁ: TRADEX PHU Sławomir Zawada ul. Puławskiego 8/ Skarżysko Kam. tel Skarżysko Kamienna r.

2 Spis treści 1. Spis treści 2. Założenia do badania 3. Wykaz użytych urządzeń 4. Dane techniczne użytych urządzeń 5. Schemat ideowy badania układu 6. Wyniki przeprowadzonych badań 7. Wnioski

3 Założenia do badania Głównym założeniem do przeprowadzonych badań jest analiza i porównanie parametrów elektrycznych dwóch identycznych lamp wyposażonych w identyczne źródła światłą. Jedna z opraw wyposażona została w urządzenie elektroniczne DIBAWATT NG150, druga z opraw została pozostawiona z oryginalnym wyposażeniem producenta oprawy. W celu zapewnienia jak najbardziej porównywalnych warunków środowiskowych i technicznych, obydwie lampy podłączono do napięcia zasilającego poprzez stycznik sterowany zegarem astronomicznym. Pomiaru dokonano rejestratorem jakości energii elektrycznej Fluke Pomiaru dokonano dla jednego z możliwych połączeń urządzenia DIBAWATT przewód czerwony i brązowego podłączonych wspólnie do fazy L. Wykaz użytych urządzeń 1. Oprawa oświetleniowa firmy ELGO Lighting Industries Spółka Akcyjna typ USC 150; 2. Źródło światła firmy OSRAM Sp. z o.o. typ NAV-T 150; 3. Zegar astronomiczny firmy AUTOMATEX Sp. z o.o. typ PSO-03P; 4. Stycznik firmy Meller typ DILL12 (230V 50Hz, 240V 60Hz); 5. Rejestratorem jakości energii elektrycznej Fluke 1760.

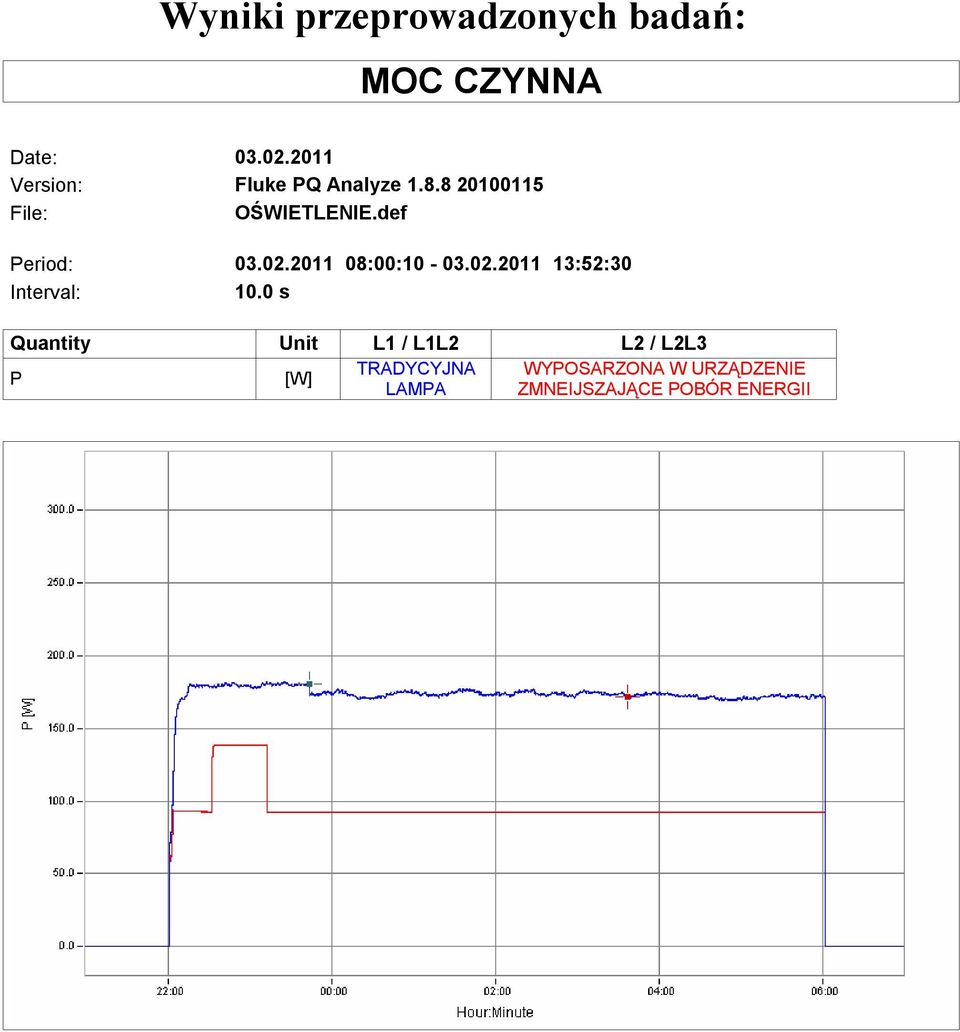

4 Wyniki przeprowadzonych badań: MOC CZYNNA TRADYCYJNA WYPOSARZONA W URZĄDZENIE P [W] LAMPA ZMNEIJSZAJĄCE POBÓR ENERGII

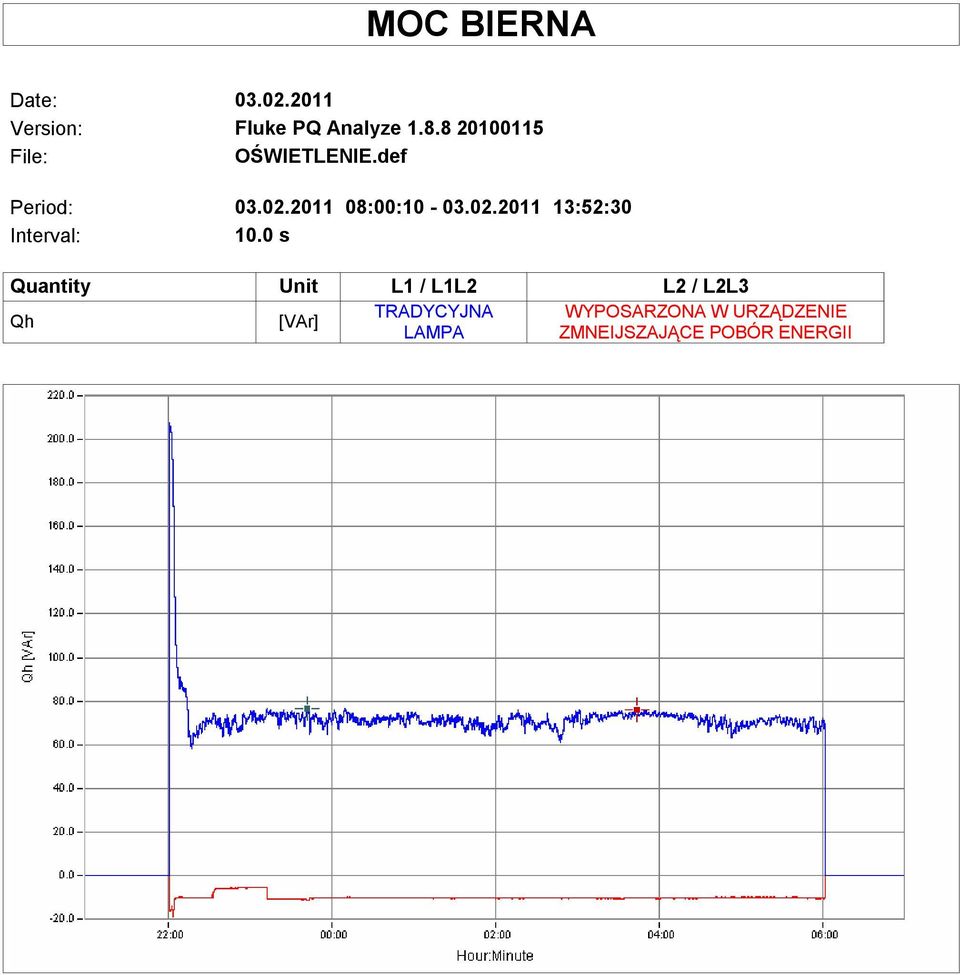

5 MOC BIERNA TRADYCYJNA WYPOSARZONA W URZĄDZENIE Qh [VAr] LAMPA ZMNEIJSZAJĄCE POBÓR ENERGII

6 Cosinus fi CosPhi [1] TRADYCYJNA LAMPA WYPOSARZONA W URZĄDZENIE ZMNEIJSZAJĄCE POBÓR ENERGII

7 POMIAR NAPIĘCIA I PRADU V RMS [V] TRADYCYJNA WYPOSARZONA W URZĄDZENIE LAMPA ZMNEIJSZAJĄCE POBÓR ENERGII I RMS [A] TRADYCYJNA WYPOSARZONA W URZĄDZENIE LAMPA ZMNIEJSZAJĄCE POBÓR ENERGII

8 CAŁKOWITE ZURZYCIE ENERGII ELEKTRYCZNEJ W [kwh] TRADYCYJNA LAMPA WYPOSARZONA W URZĄDZENIE ZMNEIJSZAJĄCE POBÓR ENERGII

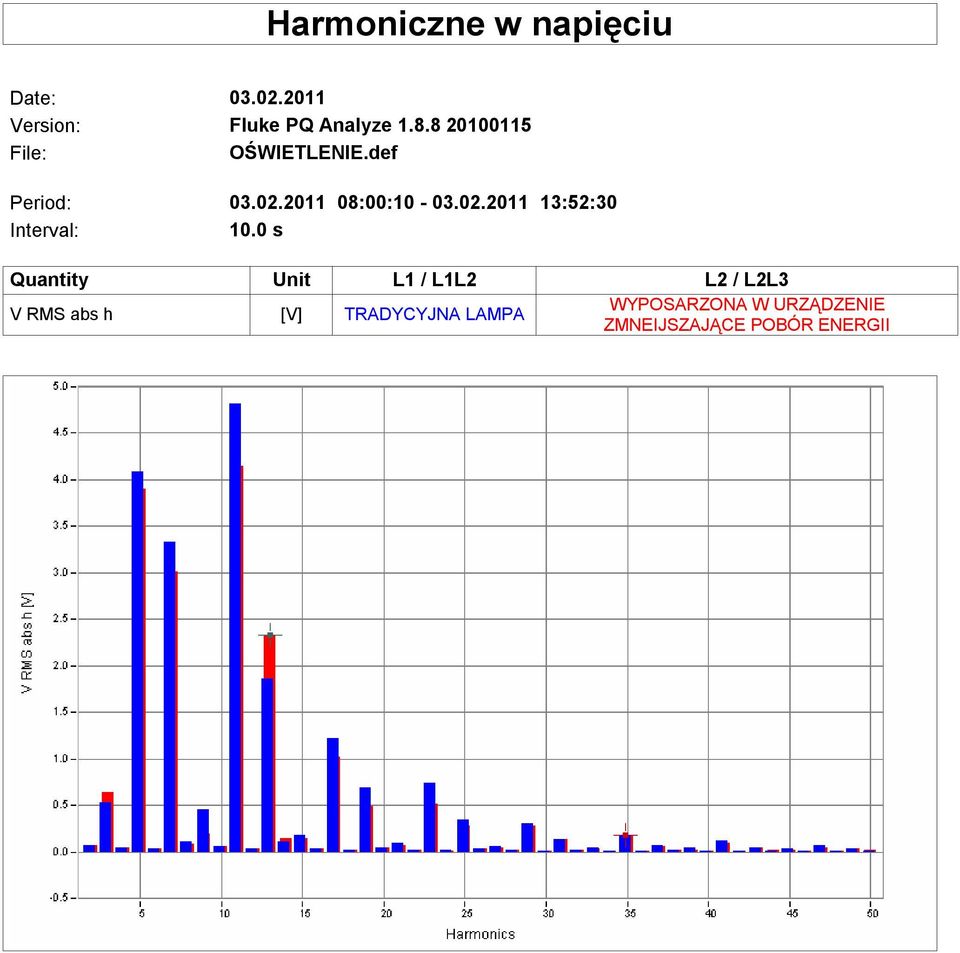

9 Harmoniczne w napięciu V RMS abs h [V] TRADYCYJNA LAMPA WYPOSARZONA W URZĄDZENIE ZMNEIJSZAJĄCE POBÓR ENERGII

10 Harmoniczne w prądze I RMS abs h [ma] TRADYCYJNA LAMPA WYPOSARZONA W URZĄDZENIE ZMNEIJSZAJĄCE POBÓR ENERGII

11

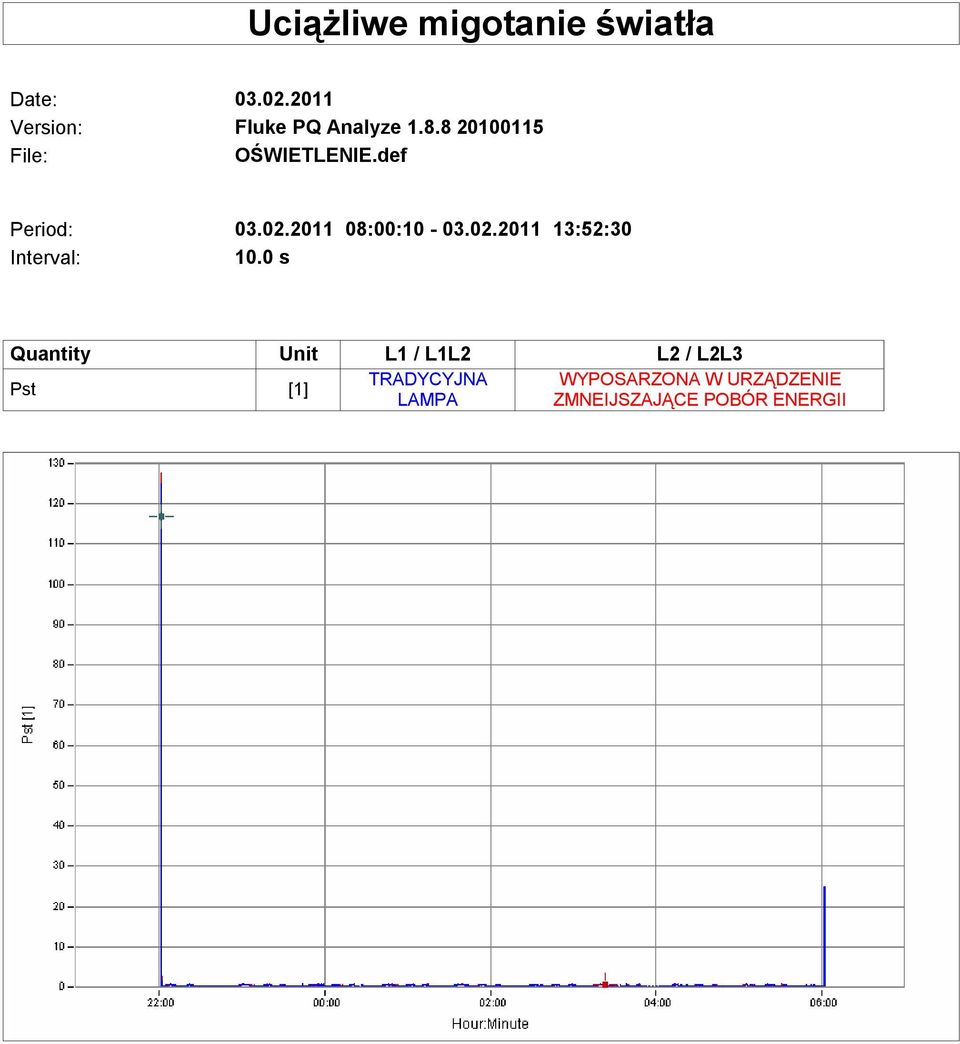

12 Uciążliwe migotanie światła TRADYCYJNA WYPOSARZONA W URZĄDZENIE Pst [1] LAMPA ZMNEIJSZAJĄCE POBÓR ENERGII

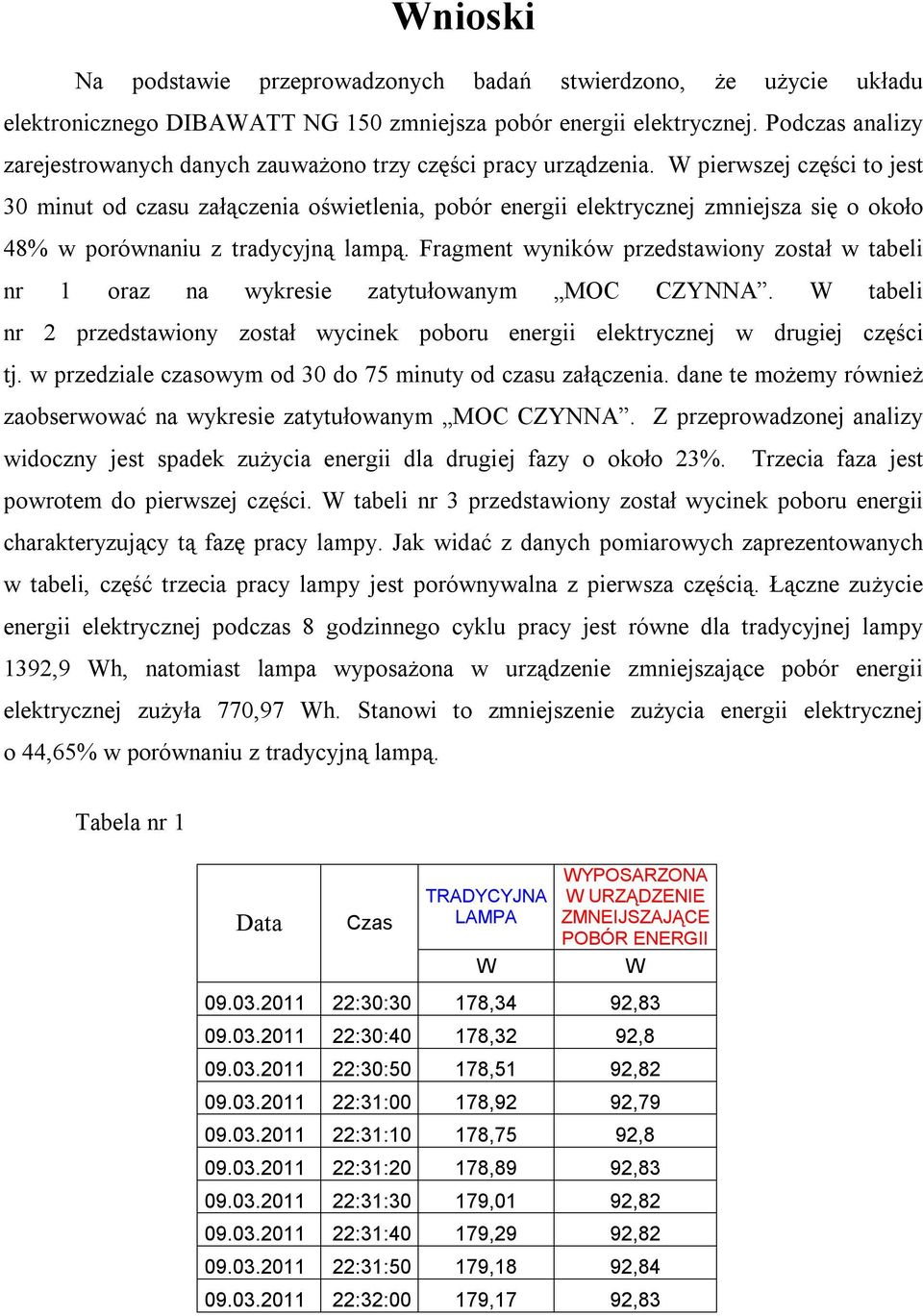

13 Wnioski Na podstawie przeprowadzonych badań stwierdzono, że użycie układu elektronicznego DIBAWATT NG 150 zmniejsza pobór energii elektrycznej. Podczas analizy zarejestrowanych danych zauważono trzy części pracy urządzenia. W pierwszej części to jest 30 minut od czasu załączenia oświetlenia, pobór energii elektrycznej zmniejsza się o około 48% w porównaniu z tradycyjną lampą. Fragment wyników przedstawiony został w tabeli nr 1 oraz na wykresie zatytułowanym MOC CZYNNA. W tabeli nr 2 przedstawiony został wycinek poboru energii elektrycznej w drugiej części tj. w przedziale czasowym od 30 do 75 minuty od czasu załączenia. dane te możemy również zaobserwować na wykresie zatytułowanym MOC CZYNNA. Z przeprowadzonej analizy widoczny jest spadek zużycia energii dla drugiej fazy o około 23%. Trzecia faza jest powrotem do pierwszej części. W tabeli nr 3 przedstawiony został wycinek poboru energii charakteryzujący tą fazę pracy lampy. Jak widać z danych pomiarowych zaprezentowanych w tabeli, część trzecia pracy lampy jest porównywalna z pierwsza częścią. Łączne zużycie energii elektrycznej podczas 8 godzinnego cyklu pracy jest równe dla tradycyjnej lampy 1392,9 Wh, natomiast lampa wyposażona w urządzenie zmniejszające pobór energii elektrycznej zużyła 770,97 Wh. Stanowi to zmniejszenie zużycia energii elektrycznej o 44,65% w porównaniu z tradycyjną lampą. Tabela nr 1 Data Czas TRADYCYJNA LAMPA W WYPOSARZONA W URZĄDZENIE ZMNEIJSZAJĄCE POBÓR ENERGII W :30:30 178,34 92, :30:40 178,32 92, :30:50 178,51 92, :31:00 178,92 92, :31:10 178,75 92, :31:20 178,89 92, :31:30 179,01 92, :31:40 179,29 92, :31:50 179,18 92, :32:00 179,17 92,83

14 Tabela nr 2 Data Czas TRADYCYJNA LAMPA WYPOSARZONA W URZĄDZENIE ZMNEIJSZAJĄCE POBÓR ENERGII W W :46:30 179,86 138, :46:40 179,75 138, :46:50 179,87 138, :47:00 180,23 138, :47:10 181,12 138, :47:20 181,15 138, :47:30 181,25 138, :47:40 181,13 138, :47:50 181,28 138, :48:00 181,48 138,5 Tabela nr 3 Data Czas TRADYCYJNA LAMPA WYPOSARZONA W URZĄDZENIE ZMNEIJSZAJĄCE POBÓR ENERGII W W :41:20 173,55 92, :41:30 173,43 92, :41:40 173,21 92, :41:50 173,35 92, :42:00 173,67 92, :42:10 173,74 92, :42:20 173,58 92, :42:30 173,94 92, :42:40 173,77 92, :42:50 173,69 92,43 Lampa wyposażona w urządzenie elektroniczne DIBAWATT NG150 zdecydowanie ogranicza harmoniczne w prądzie, zmniejsza tętnienia natężenia prądu elektrycznego oraz poprawia współczynnik cosinus fi zmniejszając pobór mocy biernej.
