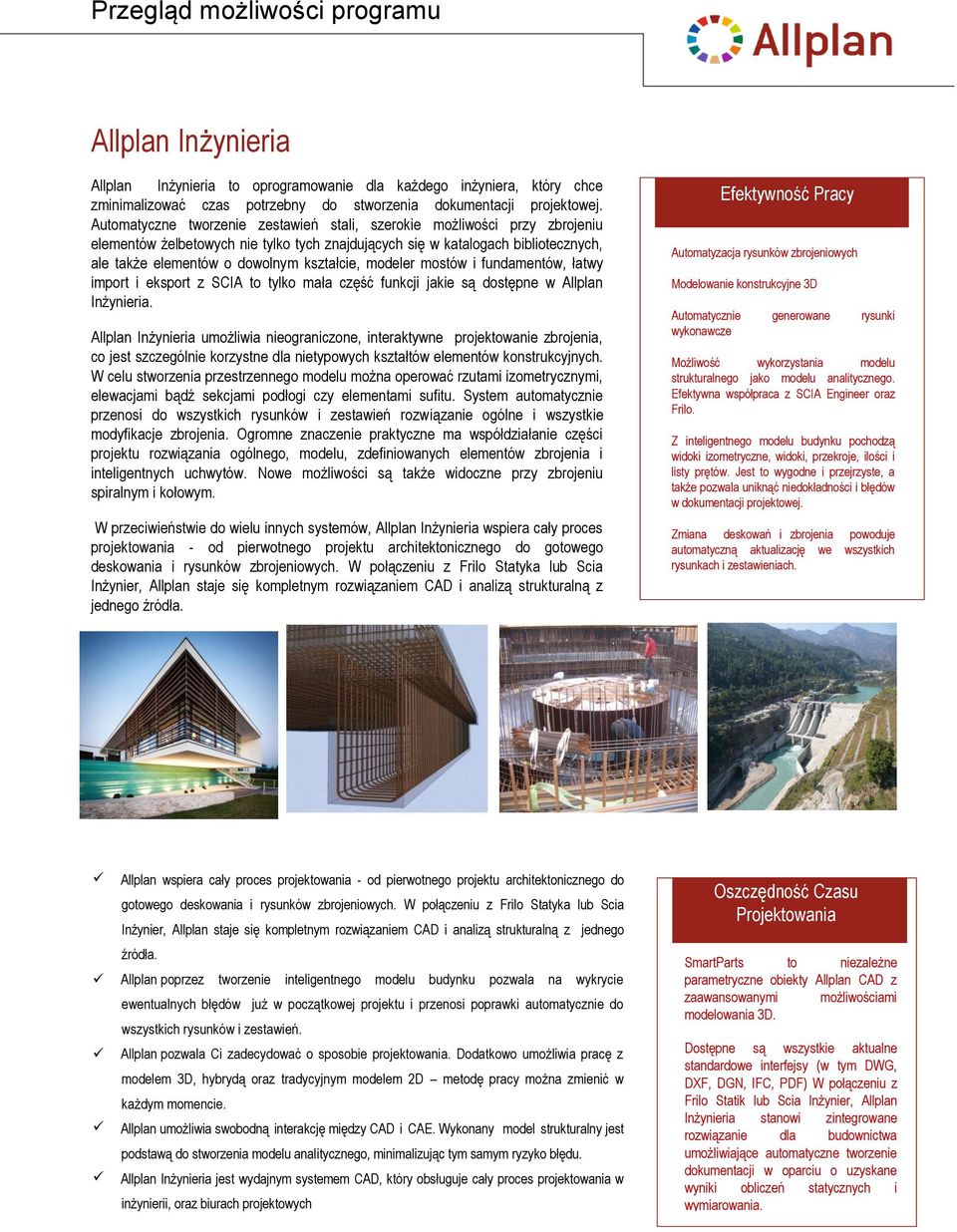

1 Przegląd możliwości programu Allplan Inżynieria Allplan Inżynieria to oprogramowanie dla każdego inżyniera, który chce zminimalizować czas potrzebny do stworzenia dokumentacji projektowej. Automatyczne tworzenie zestawień stali, szerokie możliwości przy zbrojeniu elementów żelbetowych nie tylko tych znajdujących się w katalogach bibliotecznych, ale także elementów o dowolnym kształcie, modeler mostów i fundamentów, łatwy import i eksport z SCIA to tylko mała część funkcji jakie są dostępne w Allplan Inżynieria. Allplan Inżynieria umożliwia nieograniczone, interaktywne projektowanie zbrojenia, co jest szczególnie korzystne dla nietypowych kształtów elementów konstrukcyjnych. W celu stworzenia przestrzennego modelu można operować rzutami izometrycznymi, elewacjami bądź sekcjami podłogi czy elementami sufitu. System automatycznie przenosi do wszystkich rysunków i zestawień rozwiązanie ogólne i wszystkie modyfikacje zbrojenia. Ogromne znaczenie praktyczne ma współdziałanie części projektu rozwiązania ogólnego, modelu, zdefiniowanych elementów zbrojenia i inteligentnych uchwytów. Nowe możliwości są także widoczne przy zbrojeniu spiralnym i kołowym. W przeciwieństwie do wielu innych systemów, Allplan Inżynieria wspiera cały proces projektowania - od pierwotnego projektu architektonicznego do gotowego deskowania i rysunków zbrojeniowych. W połączeniu z Frilo Statyka lub Scia Inżynier, Allplan staje się kompletnym rozwiązaniem CAD i analizą strukturalną z jednego źródła. Efektywność Pracy Automatyzacja rysunków zbrojeniowych Modelowanie konstrukcyjne 3D Automatycznie generowane rysunki wykonawcze Możliwość wykorzystania modelu strukturalnego jako modelu analitycznego. Efektywna współpraca z SCIA Engineer oraz Frilo. Z inteligentnego modelu budynku pochodzą widoki izometryczne, widoki, przekroje, ilości i listy prętów. Jest to wygodne i przejrzyste, a także pozwala uniknąć niedokładności i błędów w dokumentacji projektowej. Zmiana deskowań i zbrojenia powoduje automatyczną aktualizację we wszystkich rysunkach i zestawieniach. Allplan wspiera cały proces projektowania - od pierwotnego projektu architektonicznego do gotowego deskowania i rysunków zbrojeniowych. W połączeniu z Frilo Statyka lub Scia Inżynier, Worldwide Allplan staje usage się kompletnym rozwiązaniem CAD i analizą strukturalną z jednego źródła. Allplan poprzez tworzenie inteligentnego modelu budynku pozwala na wykrycie ewentualnych błędów już w początkowej projektu i przenosi poprawki automatycznie do wszystkich rysunków i zestawień. Allplan pozwala Ci zadecydować o sposobie projektowania. Dodatkowo umożliwia pracę z modelem 3D, hybrydą oraz tradycyjnym modelem 2D metodę pracy można zmienić w każdym momencie. Allplan umożliwia swobodną interakcję między CAD i CAE. Wykonany model strukturalny jest podstawą do stworzenia modelu analitycznego, minimalizując tym samym ryzyko błędu. Allplan Inżynieria jest wydajnym systemem CAD, który obsługuje cały proces projektowania w inżynierii, oraz biurach projektowych Oszczędność Czasu Projektowania SmartParts to niezależne parametryczne obiekty Allplan CAD z zaawansowanymi możliwościami modelowania 3D. Dostępne są wszystkie aktualne standardowe interfejsy (w tym DWG, DXF, DGN, IFC, PDF) W połączeniu z Frilo Statik lub Scia Inżynier, Allplan Inżynieria stanowi zintegrowane rozwiązanie dla budownictwa umożliwiające automatyczne tworzenie dokumentacji w oparciu o uzyskane wyniki obliczeń statycznych i wymiarowania.

2 Przegląd możliwości programu Allplan Inżynieria Inteligentny model budynku Efektywne plany pozycji Projektowanie obiektowe Inteligentny model budynku otwiera nowe możliwości. Można nie tylko generować z niego z niego rzuty pięter, przekroje, poglądy i szczegóły na różnych etapach projektowania, ale również tworzyć wizualizacje, zestawienia pomieszczeń i zestawienia ilościowe na potrzeby dokumentacji projektowych, kosztowych i ofertowych. Oferuje dane modelu budynku do dalszego wykorzystania dla partnerów, np. model analityczny do statyki i wymiarowania. Praca z modelem budynku jest szczególnie korzystna jeśli chodzi o zmiany i modyfikacje projektowanego obiektu. Wszystkie zmiany przeprowadzane są tylko raz centralnie i przekazywane są wszystkich rysunków w procesie projektowym. To zmniejsza ryzyko błędu i pozwala zaoszczędzić czas. Zgodnie z przyjętym schematem statycznym, można wybrać właściwy symbol kierunku naprężeń, i umieścić go w wybranym miejscu na rysunku. W ten sposób przygotowujemy swoje rysunki zbrojeniowe do obliczeń statycznych przekazania w celu wykonania obliczeń statycznych. Allplan Inżynieria dostarcza wszystkie elementy do projektowania konstrukcji (np. ściany, stropy, belki, podpory, schody) oraz projektowania elementów obiektu (np. okna, drzwi, dachy). W przypadku budynków w o konstrukcji szkieletowej oferowane są również fundamenty, słupy, wsporniki, wiązary, elementy montażowe. Specjalny modeler mostów umożliwia szybki, parametryczny sposób generowania przestrzennego modelu ustroju niosącego konstrukcji obiektu mostowego oraz fundamentów mostowych. Rysunki zbrojeniowe na najwyższym poziomie Round-trip engineering: interakcja CAD i programów do obliczeń statycznych Allplan Inżynieria dostarcza kompletny repertuar funkcji do rysowania zbrojenia z prętów (z systemem złącz gwintowanych Annahütte i Erico-Lenton), zbrojenia z siatek zwykłych i specjalnych (w tym siatki strzemion, kosze strzemion, zbrojenie dywanowe BAMTEC), wyciągów prętów i różnego rodzaju zestawień. Możliwości te uzupełnia możliwość stosowania komponentów zbrojeniowych z katalogów producentów Halfen-Deha, Peikko i Schöck. Jest to szczególnie widoczne w projektach konstrukcji o złożonej geometrii, z możliwością ich wizualizacji i praktycznie dowolnego przedstawiana. Wysoką funkcjonalność zapewnia interaktywne oddziaływanie komponentów w połączeniu z modelem i utworzonymi rysunkami przekrojów, automatyczne wykrywanie krawędzi, definiowanie grup zbrojenia i szerokich możliwości kontroli zarówno wizualnej jak i stosowanej niezależnie przez program. W razie potrzeby, możesz pracować na rzucie, widoku izometrycznym, widokach i przekrojach lub na modelu przestrzennym. Zmiany parametrów deskowań i zbrojenia są automatycznie aktualizowane we wszystkich rysunkach. Po zaimportowaniu wyników obliczeń statycznych i wymiarowania, można na ich podstawie wykonać automatyczne rysunki zbrojeniowe elementów konstrukcji, czy uzyskać automatyczne zbrojenie komponentami np. producenta Halfen-Deha do wykonania przestrzennego zbrojenia na przebicie. W wielu biurach projektowanie nadal odbywa się przy pomocy programu CAD i programu do obliczeń od różnych producentów, które z reguły nie zapewniają pełnej współpracy między różnymi systemami. W programie do obliczeń statycznych, model obliczeniowy tworzony jest najczęściej niezależnie od modelu CAD. Z Allplan Inżynieria, możesz przenosić elementy budowli do Frilo lub całej konstrukcji budynku do Scia Inżynier, gdzie zamieniany jest on na model analityczny. Sprawna wymiana danych W codziennym projektowaniu sprawna wymiana danych jest niezwykle ważna. Allplan Inżynieria wykorzystuje oczywiście obecne standardy CAD, takie jak DWG, DXF i DGN. Ponadto można łatwo importować lub eksportować rysunki z innego systemu CAD, jako dwuwymiarowe PDF. Niezależnie od systemu CAD, właściwości rysunków i warstw są zachowywane. Możesz przekazywać partnerom procesu projektowego lub kierownikom budowy kompletne modele budynków czy elementy konstrukcyjne w formie bardzo jasnego trójwymiarowego pliku PDF. Do interaktywnego przeglądania wystarczy darmowy program Adobe Reader. Można także wymieniać inteligentne modele budynku z procesu projektowego, którzy nie pracują z programem Allplan za pośrednictwem interfejsu IFC 23. Dostępne są również interfejsy do programów 3D, takie jak Rhinoceros 3D i SketchUp, a także do programu do wizualizacji CINEMA 4D.

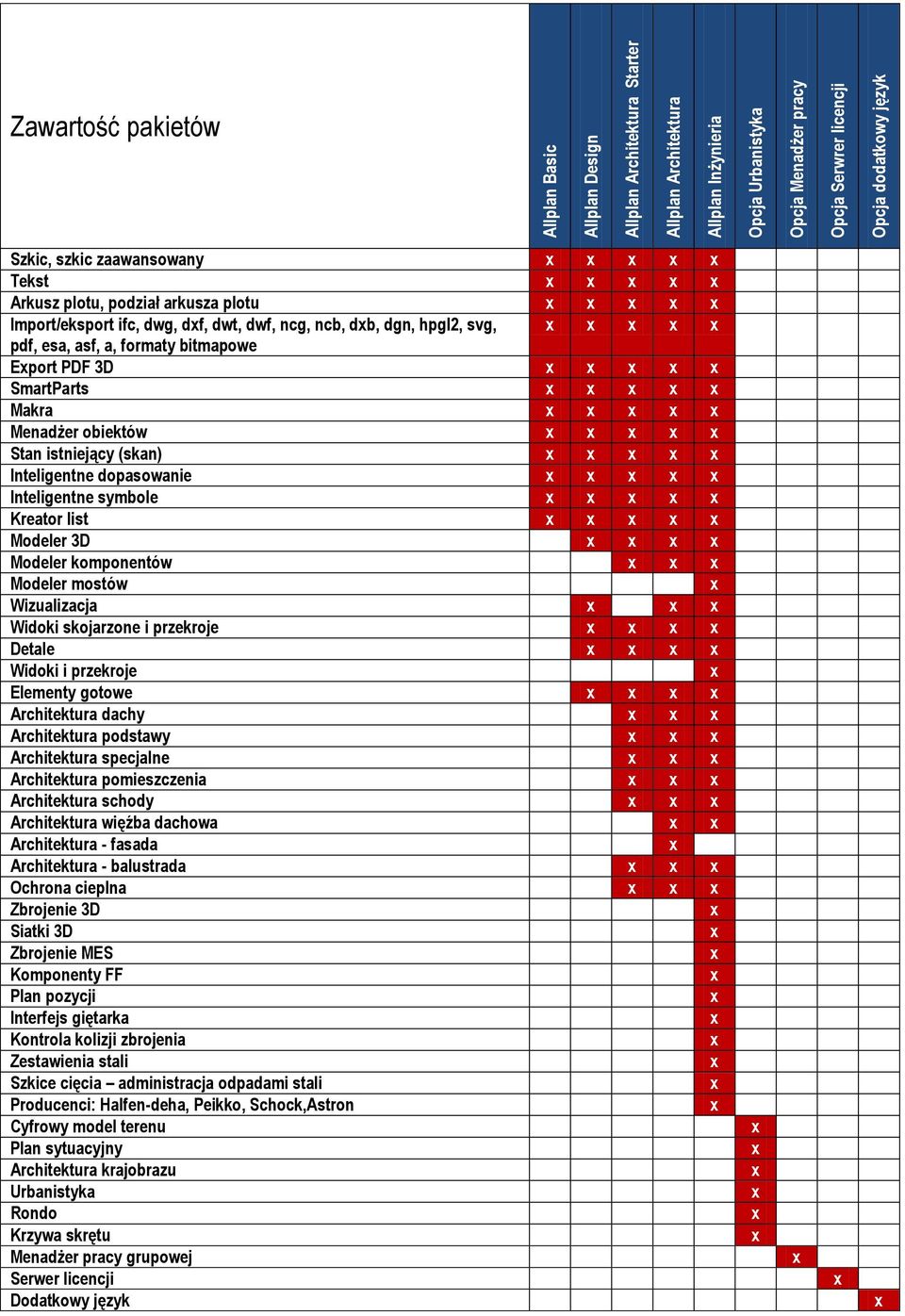

3 Allplan Basic Allplan Design Allplan Architektura Starter Allplan Architektura Allplan Inżynieria Opcja Urbanistyka Opcja Menadżer pracy Opcja Serwrer licencji Opcja dodatkowy język Zawartość pakietów Szkic, szkic zaawansowany Tekst Arkusz plotu, podział arkusza plotu Import/eksport ifc, dwg, df, dwt, dwf, ncg, ncb, db, dgn, hpgl2, svg, pdf, esa, asf, a, formaty bitmapowe Eport PDF 3D SmartParts Makra Menadżer obiektów Stan istniejący (skan) Inteligentne dopasowanie Inteligentne symbole Kreator list Modeler 3D Modeler komponentów Modeler mostów Wizualizacja Widoki skojarzone i przekroje Detale Widoki i przekroje Elementy gotowe Architektura dachy Architektura podstawy Architektura specjalne Architektura pomieszczenia Architektura schody Architektura więźba dachowa Architektura - fasada Architektura - balustrada Ochrona cieplna Zbrojenie 3D Siatki 3D Zbrojenie MES Komponenty FF Plan pozycji Interfejs giętarka Kontrola kolizji zbrojenia Zestawienia stali Szkice cięcia administracja odpadami stali Producenci: Halfen-deha, Peikko, Schock,Astron Cyfrowy model terenu Plan sytuacyjny Architektura krajobrazu Urbanistyka Rondo Krzywa skrętu Menadżer pracy grupowej Serwer licencji Dodatkowy język

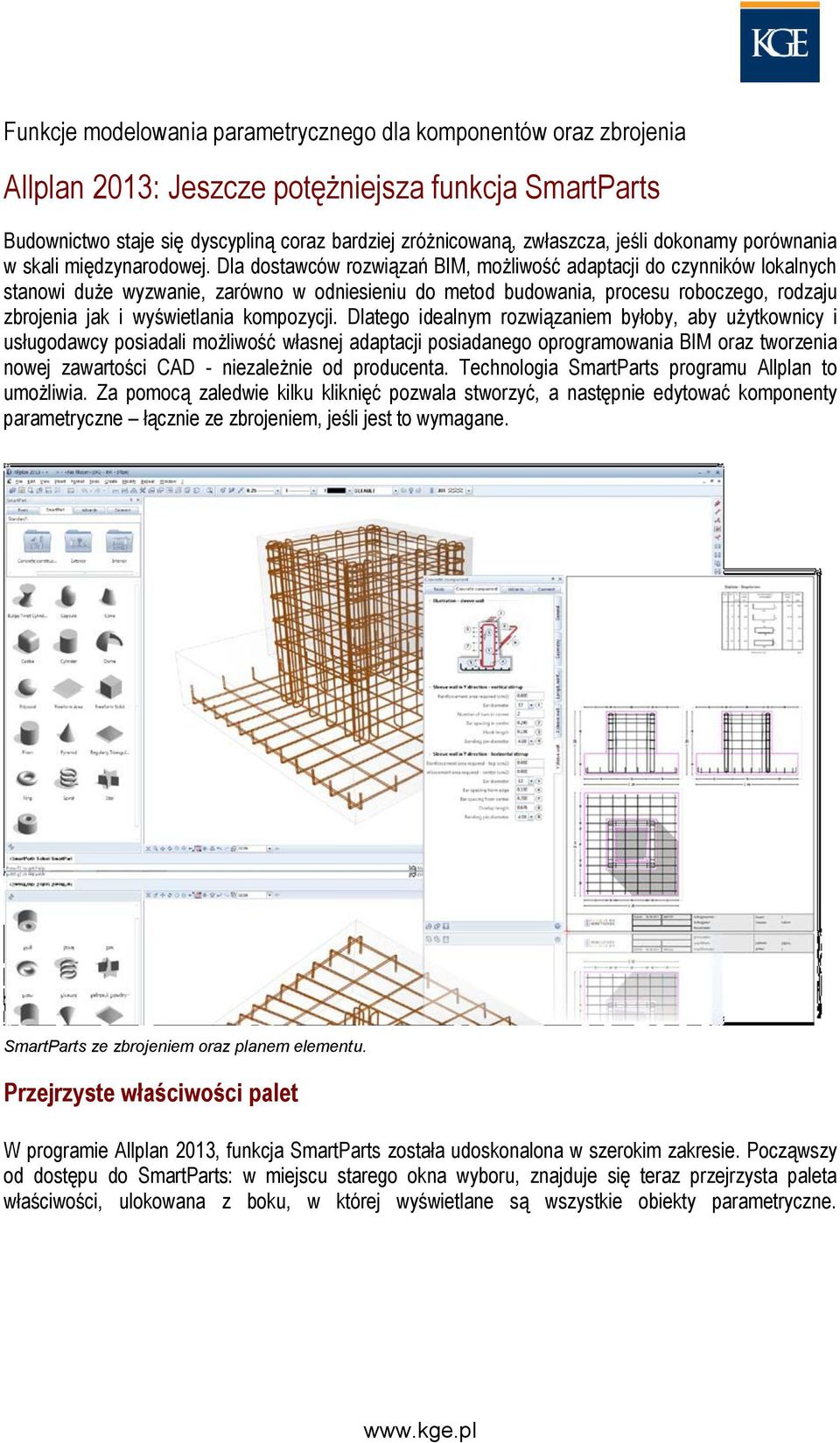

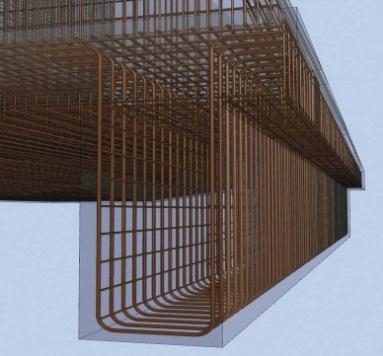

4 Funkcje modelowania parametrycznego dla komponentów oraz zbrojenia Allplan 2013: Jeszcze potężniejsza funkcja SmartParts Budownictwo staje się dyscypliną coraz bardziej zróżnicowaną, zwłaszcza, jeśli dokonamy porównania w skali międzynarodowej. Dla dostawców rozwiązań BIM, możliwość adaptacji do czynników lokalnych stanowi duże wyzwanie, zarówno w odniesieniu do metod budowania, procesu roboczego, rodzaju zbrojenia jak i wyświetlania kompozycji. Dlatego idealnym rozwiązaniem byłoby, aby użytkownicy i usługodawcy posiadali możliwość własnej adaptacji posiadanego oprogramowania BIM oraz tworzenia nowej zawartości CAD - niezależnie od producenta. Technologia SmartParts programu Allplan to umożliwia. Za pomocą zaledwie kilku kliknięć pozwala stworzyć, a następnie edytować komponenty parametryczne łącznie ze zbrojeniem, jeśli jest to wymagane. SmartParts ze zbrojeniem oraz planem elementu. Przejrzyste właściwości palet W programie Allplan 2013, funkcja SmartParts została udoskonalona w szerokim zakresie. Począwszy od dostępu do SmartParts: w miejscu starego okna wyboru, znajduje się teraz przejrzysta paleta właściwości, ulokowana z boku, w której wyświetlane są wszystkie obiekty parametryczne.

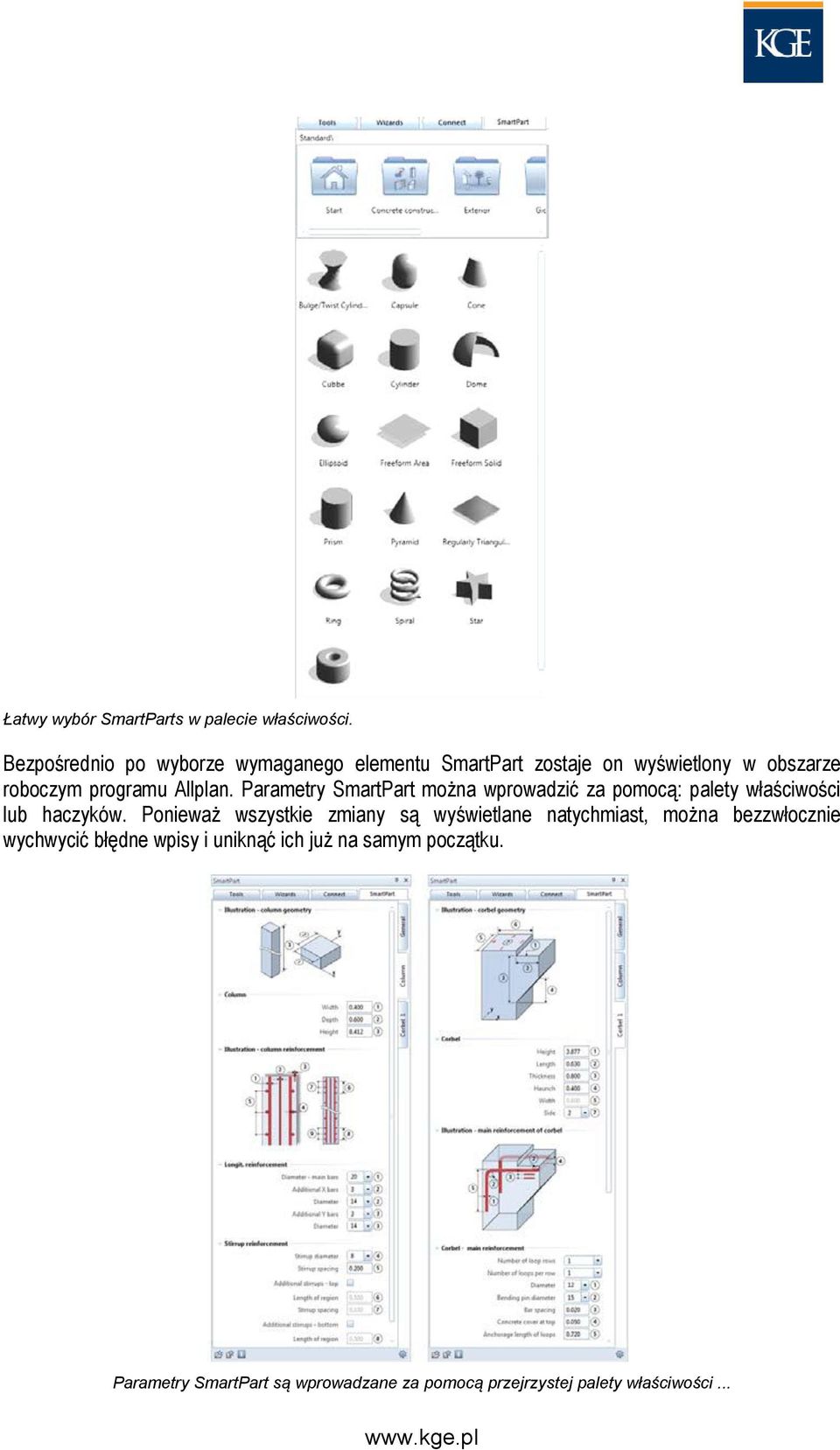

5 Łatwy wybór SmartParts w palecie właściwości. Bezpośrednio po wyborze wymaganego elementu SmartPart zostaje on wyświetlony w obszarze roboczym programu Allplan. Parametry SmartPart można wprowadzić za pomocą: palety właściwości lub haczyków. Ponieważ wszystkie zmiany są wyświetlane natychmiast, można bezzwłocznie wychwycić błędne wpisy i uniknąć ich już na samym początku. Parametry SmartPart są wprowadzane za pomocą przejrzystej palety właściwości...

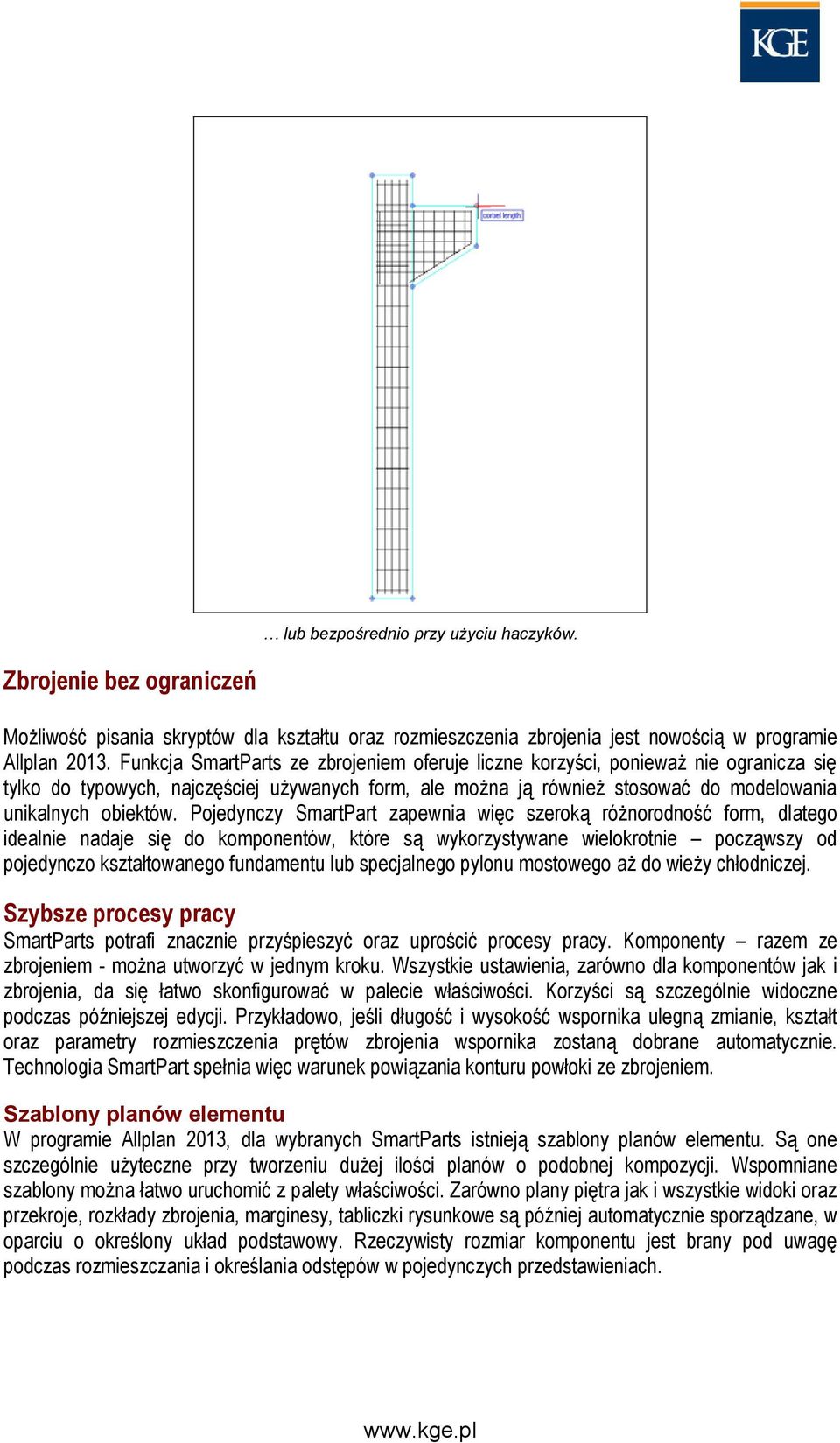

6 lub bezpośrednio przy użyciu haczyków. Zbrojenie bez ograniczeń Możliwość pisania skryptów dla kształtu oraz rozmieszczenia zbrojenia jest nowością w programie Allplan Funkcja SmartParts ze zbrojeniem oferuje liczne korzyści, ponieważ nie ogranicza się tylko do typowych, najczęściej używanych form, ale można ją również stosować do modelowania unikalnych obiektów. Pojedynczy SmartPart zapewnia więc szeroką różnorodność form, dlatego idealnie nadaje się do komponentów, które są wykorzystywane wielokrotnie począwszy od pojedynczo kształtowanego fundamentu lub specjalnego pylonu mostowego aż do wieży chłodniczej. Szybsze procesy pracy SmartParts potrafi znacznie przyśpieszyć oraz uprościć procesy pracy. Komponenty razem ze zbrojeniem - można utworzyć w jednym kroku. Wszystkie ustawienia, zarówno dla komponentów jak i zbrojenia, da się łatwo skonfigurować w palecie właściwości. Korzyści są szczególnie widoczne podczas późniejszej edycji. Przykładowo, jeśli długość i wysokość wspornika ulegną zmianie, kształt oraz parametry rozmieszczenia prętów zbrojenia wspornika zostaną dobrane automatycznie. Technologia SmartPart spełnia więc warunek powiązania konturu powłoki ze zbrojeniem. Szablony planów elementu W programie Allplan 2013, dla wybranych SmartParts istnieją szablony planów elementu. Są one szczególnie użyteczne przy tworzeniu dużej ilości planów o podobnej kompozycji. Wspomniane szablony można łatwo uruchomić z palety właściwości. Zarówno plany piętra jak i wszystkie widoki oraz przekroje, rozkłady zbrojenia, marginesy, tabliczki rysunkowe są później automatycznie sporządzane, w oparciu o określony układ podstawowy. Rzeczywisty rozmiar komponentu jest brany pod uwagę podczas rozmieszczania i określania odstępów w pojedynczych przedstawieniach.

7 Z funkcją planu elementu, automatycznie tworzone są: plan piętra, widoki oraz przekroje, rozkład zbrojenia, marginesy i tabliczka rysunkowa. Interfejs analizy konstrukcyjnej (BIM) Parametry elementu SmartPart można zapisać w pliku XML. W rezultacie geometria SmartPart może zostać bezpośrednio przeniesiona do programu badania konstrukcji, (np. Frilo Structural Analysis), a następnie obliczona. Wyniki obliczenia, takie jak wymagana wielkość zbrojenia, można przenieść z powrotem do programu Allplan poprzez interfejs XML. Projektowanie SmartParts Dzięki rozszerzeniom w skrypcie językowym oraz ulepszeniom edytora SmartPart, tworzenie SmartPart jest teraz jeszcze łatwiejsze. W ulepszonym interfejsie pliku, dane z plików o rozszerzeniach *.ini, *.csv, *.tt oraz *.ml można np. zaimportować w taki sposób, aby wymiary z katalogu produktu zostały użyte w skrypcie. Użytkownik może również korzystać z udoskonalonego edytora skryptu, np. kopiowania z innych skryptów lub automatycznej lokalizacji okna odwołań.

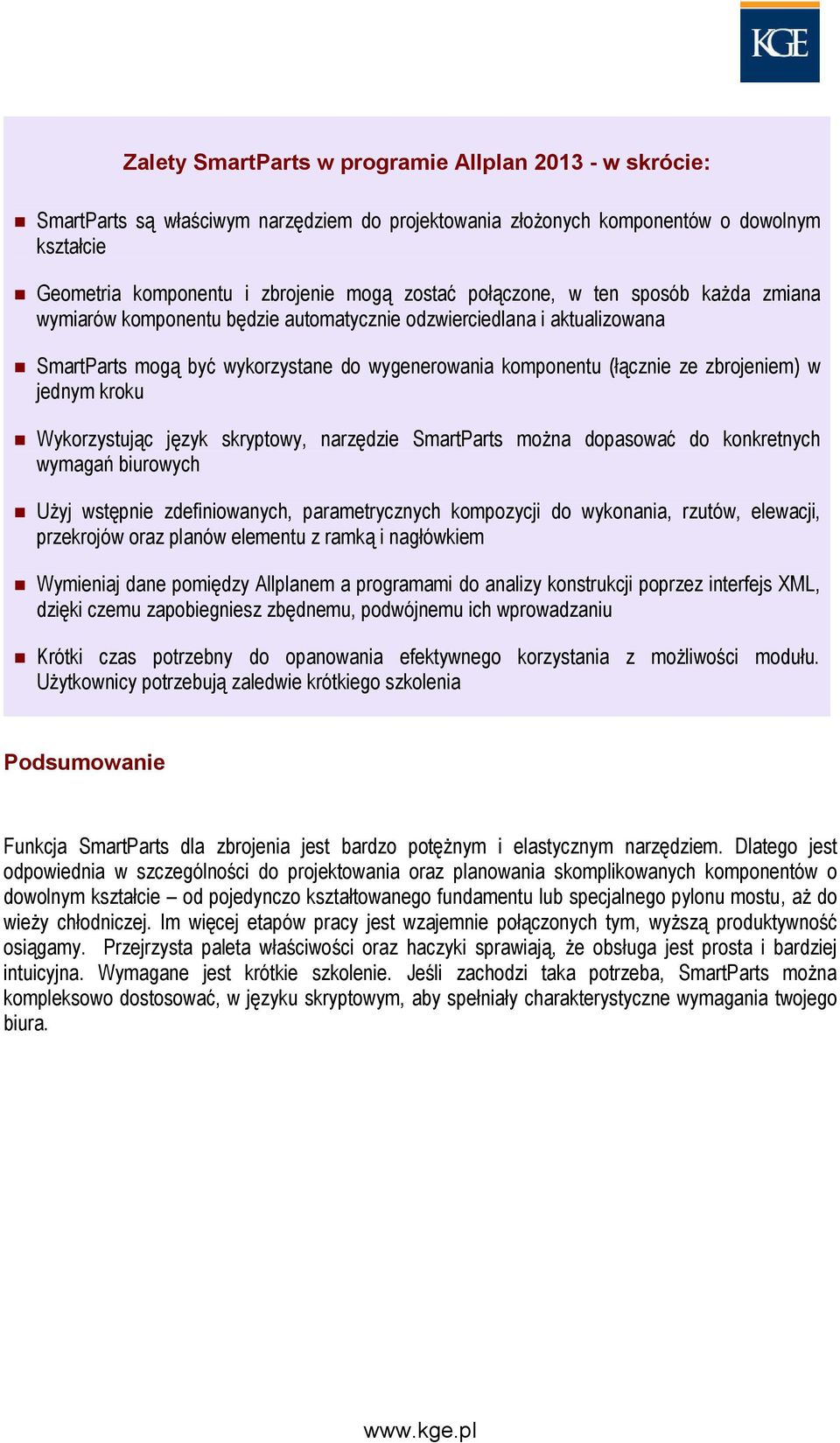

8 Zalety SmartParts w programie Allplan w skrócie: SmartParts są właściwym narzędziem do projektowania złożonych komponentów o dowolnym kształcie Geometria komponentu i zbrojenie mogą zostać połączone, w ten sposób każda zmiana wymiarów komponentu będzie automatycznie odzwierciedlana i aktualizowana SmartParts mogą być wykorzystane do wygenerowania komponentu (łącznie ze zbrojeniem) w jednym kroku Wykorzystując język skryptowy, narzędzie SmartParts można dopasować do konkretnych wymagań biurowych Użyj wstępnie zdefiniowanych, parametrycznych kompozycji do wykonania, rzutów, elewacji, przekrojów oraz planów elementu z ramką i nagłówkiem Wymieniaj dane pomiędzy Allplanem a programami do analizy konstrukcji poprzez interfejs XML, dzięki czemu zapobiegniesz zbędnemu, podwójnemu ich wprowadzaniu Krótki czas potrzebny do opanowania efektywnego korzystania z możliwości modułu. Użytkownicy potrzebują zaledwie krótkiego szkolenia Podsumowanie Funkcja SmartParts dla zbrojenia jest bardzo potężnym i elastycznym narzędziem. Dlatego jest odpowiednia w szczególności do projektowania oraz planowania skomplikowanych komponentów o dowolnym kształcie od pojedynczo kształtowanego fundamentu lub specjalnego pylonu mostu, aż do wieży chłodniczej. Im więcej etapów pracy jest wzajemnie połączonych tym, wyższą produktywność osiągamy. Przejrzysta paleta właściwości oraz haczyki sprawiają, że obsługa jest prosta i bardziej intuicyjna. Wymagane jest krótkie szkolenie. Jeśli zachodzi taka potrzeba, SmartParts można kompleksowo dostosować, w języku skryptowym, aby spełniały charakterystyczne wymagania twojego biura.

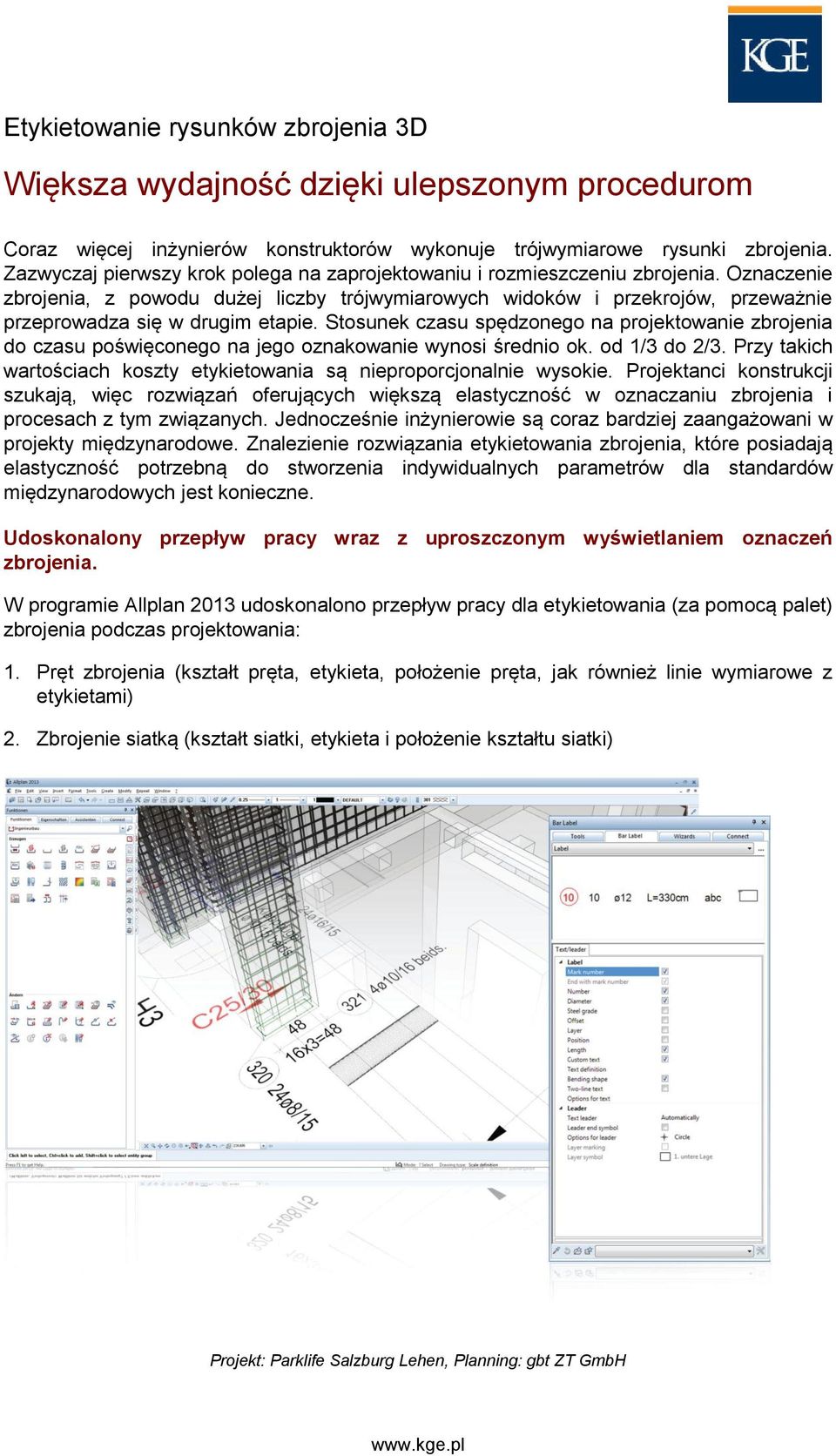

9 Etykietowanie rysunków zbrojenia 3D Większa wydajność dzięki ulepszonym procedurom Coraz więcej inżynierów konstruktorów wykonuje trójwymiarowe rysunki zbrojenia. Zazwyczaj pierwszy krok polega na zaprojektowaniu i rozmieszczeniu zbrojenia. Oznaczenie zbrojenia, z powodu dużej liczby trójwymiarowych widoków i przekrojów, przeważnie przeprowadza się w drugim etapie. Stosunek czasu spędzonego na projektowanie zbrojenia do czasu poświęconego na jego oznakowanie wynosi średnio ok. od 1/3 do 2/3. Przy takich wartościach koszty etykietowania są nieproporcjonalnie wysokie. Projektanci konstrukcji szukają, więc rozwiązań oferujących większą elastyczność w oznaczaniu zbrojenia i procesach z tym związanych. Jednocześnie inżynierowie są coraz bardziej zaangażowani w projekty międzynarodowe. Znalezienie rozwiązania etykietowania zbrojenia, które posiadają elastyczność potrzebną do stworzenia indywidualnych parametrów dla standardów międzynarodowych jest konieczne. Udoskonalony przepływ pracy wraz z uproszczonym wyświetlaniem oznaczeń zbrojenia. W programie Allplan 2013 udoskonalono przepływ pracy dla etykietowania (za pomocą palet) zbrojenia podczas projektowania: 1. Pręt zbrojenia (kształt pręta, etykieta, położenie pręta, jak również linie wymiarowe z etykietami) 2. Zbrojenie siatką (kształt siatki, etykieta i położenie kształtu siatki) Projekt: Parklife Salzburg Lehen, Planning: gbt ZT GmbH

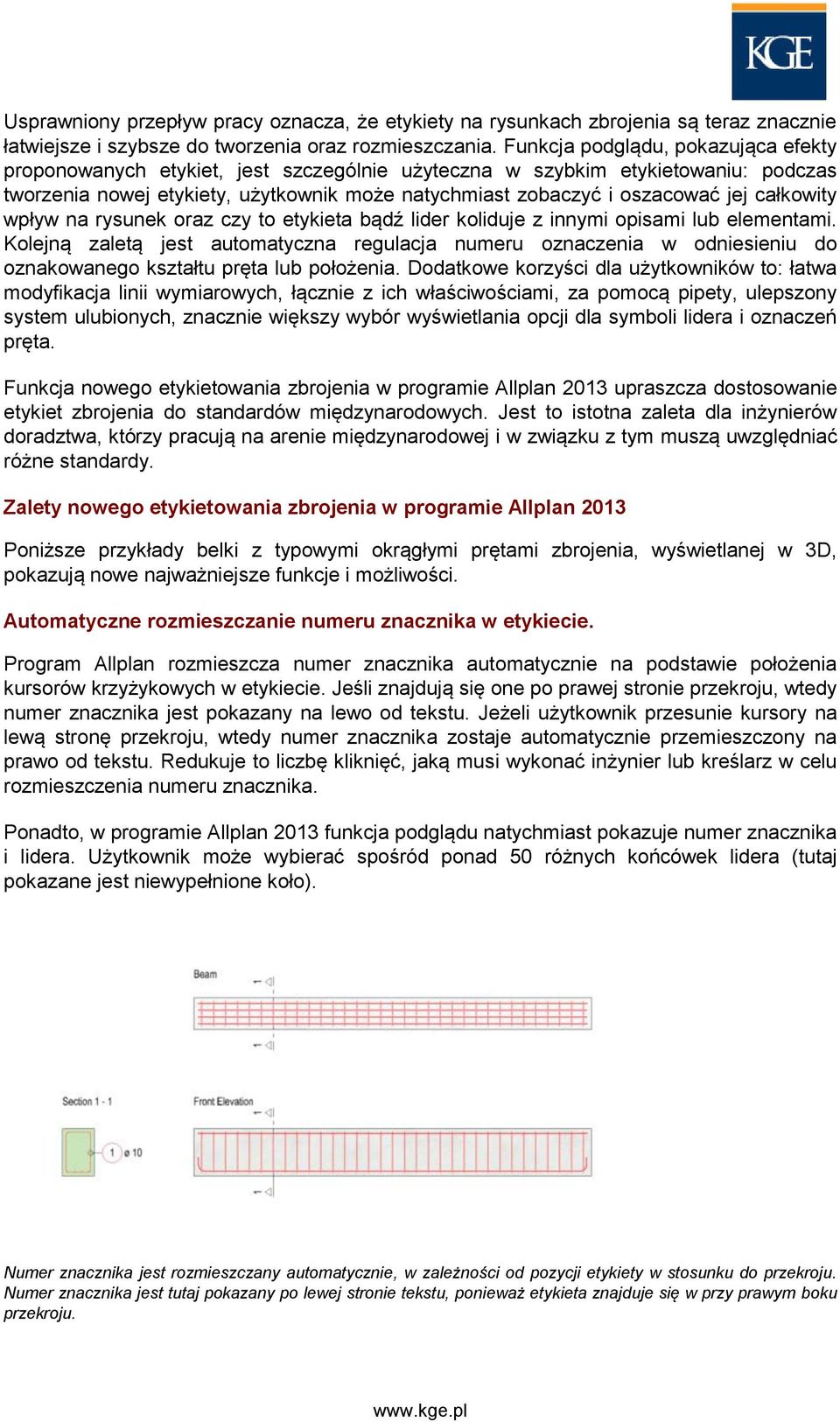

10 Usprawniony przepływ pracy oznacza, że etykiety na rysunkach zbrojenia są teraz znacznie łatwiejsze i szybsze do tworzenia oraz rozmieszczania. Funkcja podglądu, pokazująca efekty proponowanych etykiet, jest szczególnie użyteczna w szybkim etykietowaniu: podczas tworzenia nowej etykiety, użytkownik może natychmiast zobaczyć i oszacować jej całkowity wpływ na rysunek oraz czy to etykieta bądź lider koliduje z innymi opisami lub elementami. Kolejną zaletą jest automatyczna regulacja numeru oznaczenia w odniesieniu do oznakowanego kształtu pręta lub położenia. Dodatkowe korzyści dla użytkowników to: łatwa modyfikacja linii wymiarowych, łącznie z ich właściwościami, za pomocą pipety, ulepszony system ulubionych, znacznie większy wybór wyświetlania opcji dla symboli lidera i oznaczeń pręta. Funkcja nowego etykietowania zbrojenia w programie Allplan 2013 upraszcza dostosowanie etykiet zbrojenia do standardów międzynarodowych. Jest to istotna zaleta dla inżynierów doradztwa, którzy pracują na arenie międzynarodowej i w związku z tym muszą uwzględniać różne standardy. Zalety nowego etykietowania zbrojenia w programie Allplan 2013 Poniższe przykłady belki z typowymi okrągłymi prętami zbrojenia, wyświetlanej w 3D, pokazują nowe najważniejsze funkcje i możliwości. Automatyczne rozmieszczanie numeru znacznika w etykiecie. Program Allplan rozmieszcza numer znacznika automatycznie na podstawie położenia kursorów krzyżykowych w etykiecie. Jeśli znajdują się one po prawej stronie przekroju, wtedy numer znacznika jest pokazany na lewo od tekstu. Jeżeli użytkownik przesunie kursory na lewą stronę przekroju, wtedy numer znacznika zostaje automatycznie przemieszczony na prawo od tekstu. Redukuje to liczbę kliknięć, jaką musi wykonać inżynier lub kreślarz w celu rozmieszczenia numeru znacznika. Ponadto, w programie Allplan 2013 funkcja podglądu natychmiast pokazuje numer znacznika i lidera. Użytkownik może wybierać spośród ponad 50 różnych końcówek lidera (tutaj pokazane jest niewypełnione koło). Numer znacznika jest rozmieszczany automatycznie, w zależności od pozycji etykiety w stosunku do przekroju. Numer znacznika jest tutaj pokazany po lewej stronie tekstu, ponieważ etykieta znajduje się w przy prawym boku przekroju.

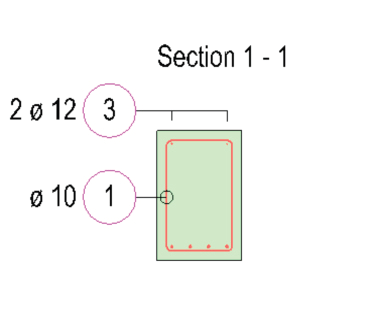

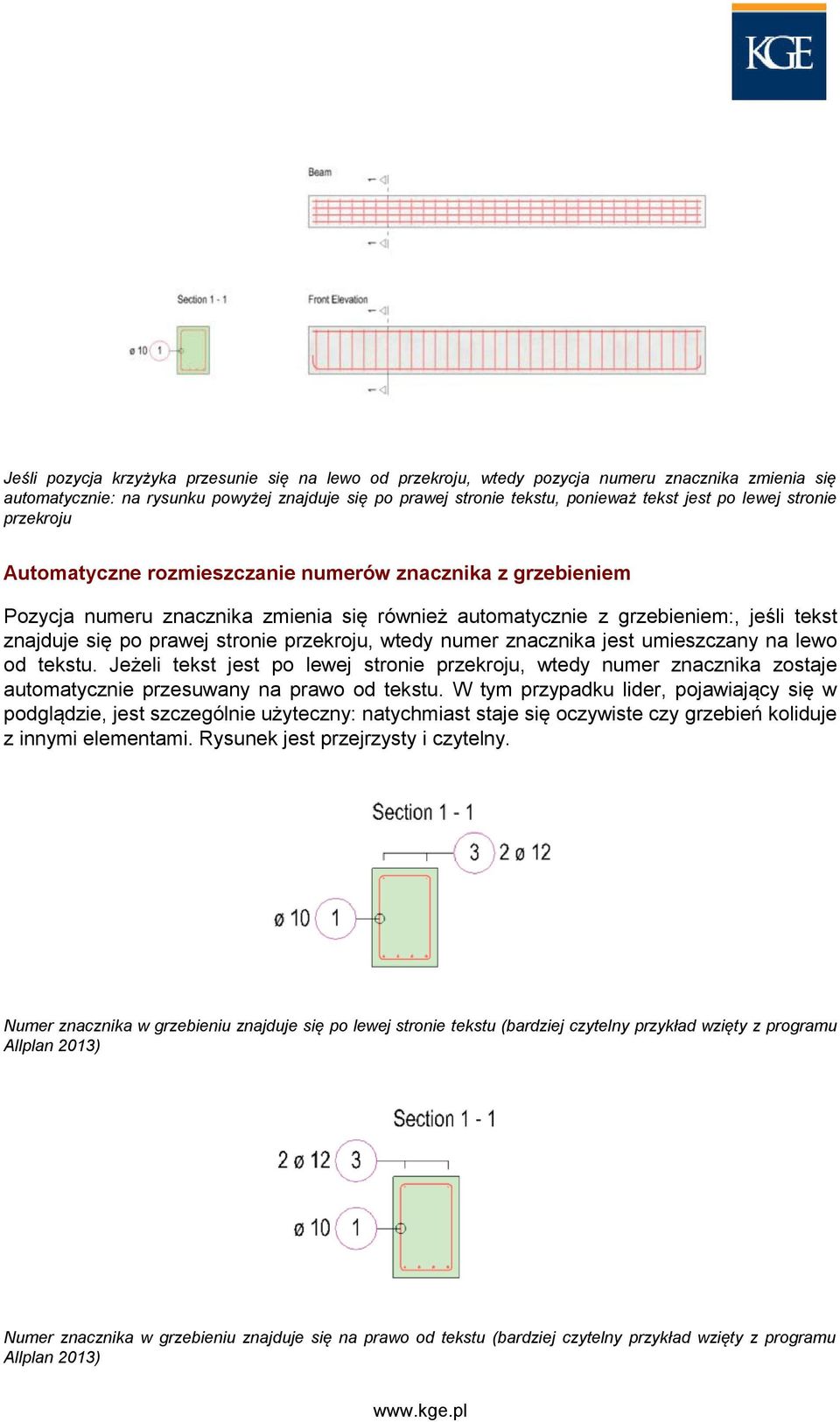

11 Jeśli pozycja krzyżyka przesunie się na lewo od przekroju, wtedy pozycja numeru znacznika zmienia się automatycznie: na rysunku powyżej znajduje się po prawej stronie tekstu, ponieważ tekst jest po lewej stronie przekroju Automatyczne rozmieszczanie numerów znacznika z grzebieniem Pozycja numeru znacznika zmienia się również automatycznie z grzebieniem:, jeśli tekst znajduje się po prawej stronie przekroju, wtedy numer znacznika jest umieszczany na lewo od tekstu. Jeżeli tekst jest po lewej stronie przekroju, wtedy numer znacznika zostaje automatycznie przesuwany na prawo od tekstu. W tym przypadku lider, pojawiający się w podglądzie, jest szczególnie użyteczny: natychmiast staje się oczywiste czy grzebień koliduje z innymi elementami. Rysunek jest przejrzysty i czytelny. Numer znacznika w grzebieniu znajduje się po lewej stronie tekstu (bardziej czytelny przykład wzięty z programu Allplan 2013) Numer znacznika w grzebieniu znajduje się na prawo od tekstu (bardziej czytelny przykład wzięty z programu Allplan 2013)

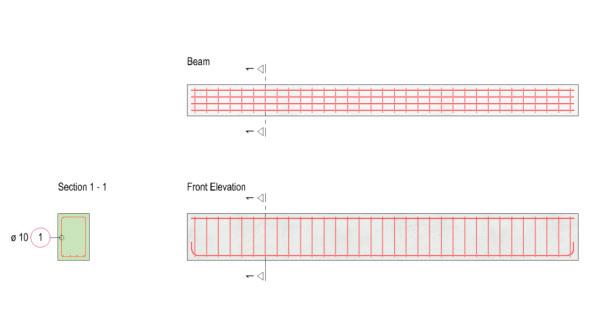

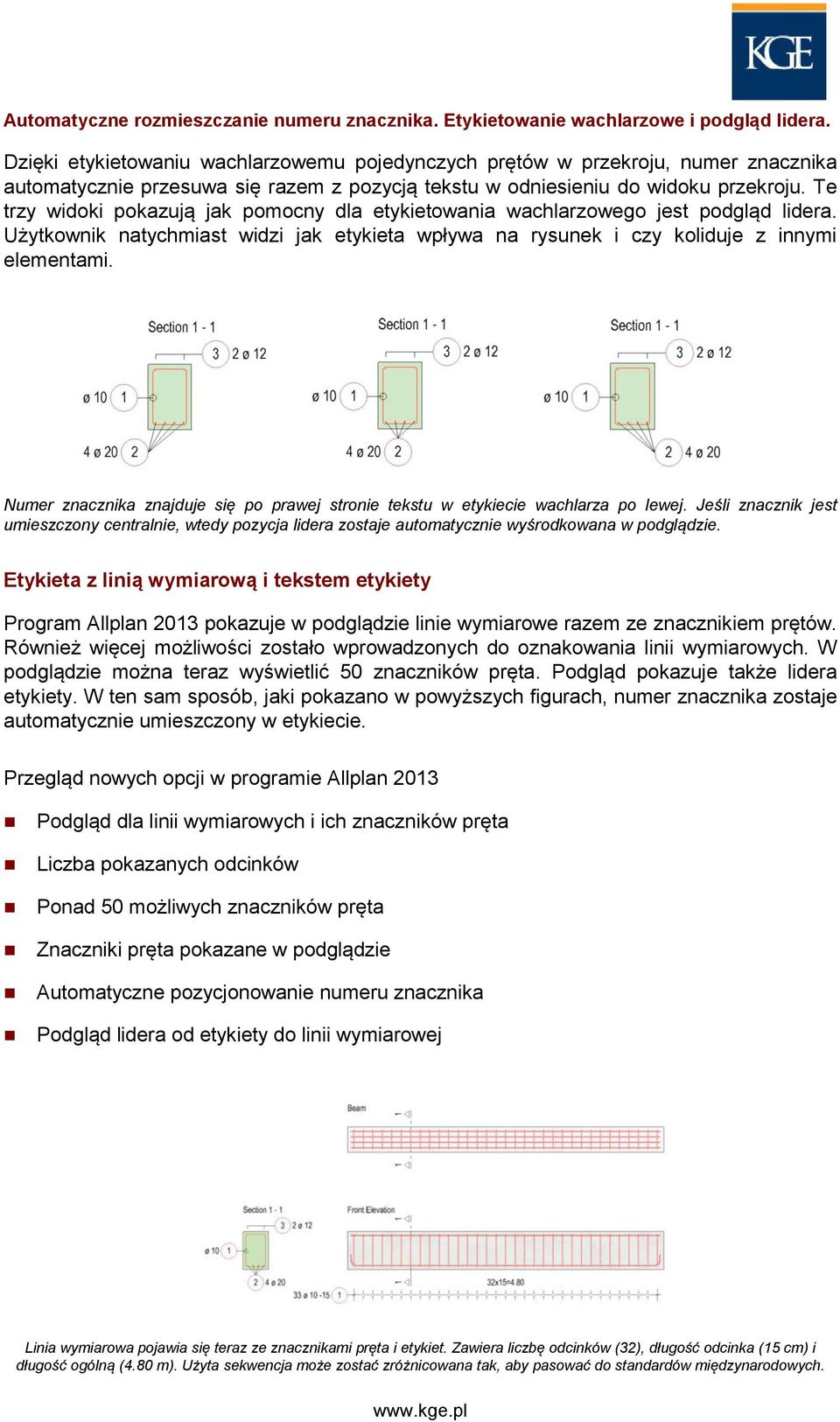

12 Automatyczne rozmieszczanie numeru znacznika. Etykietowanie wachlarzowe i podgląd lidera. Dzięki etykietowaniu wachlarzowemu pojedynczych prętów w przekroju, numer znacznika automatycznie przesuwa się razem z pozycją tekstu w odniesieniu do widoku przekroju. Te trzy widoki pokazują jak pomocny dla etykietowania wachlarzowego jest podgląd lidera. Użytkownik natychmiast widzi jak etykieta wpływa na rysunek i czy koliduje z innymi elementami. Numer znacznika znajduje się po prawej stronie tekstu w etykiecie wachlarza po lewej. Jeśli znacznik jest umieszczony centralnie, wtedy pozycja lidera zostaje automatycznie wyśrodkowana w podglądzie. Etykieta z linią wymiarową i tekstem etykiety Program Allplan 2013 pokazuje w podglądzie linie wymiarowe razem ze znacznikiem prętów. Również więcej możliwości zostało wprowadzonych do oznakowania linii wymiarowych. W podglądzie można teraz wyświetlić 50 znaczników pręta. Podgląd pokazuje także lidera etykiety. W ten sam sposób, jaki pokazano w powyższych figurach, numer znacznika zostaje automatycznie umieszczony w etykiecie. Przegląd nowych opcji w programie Allplan 2013 Podgląd dla linii wymiarowych i ich znaczników pręta Liczba pokazanych odcinków Ponad 50 możliwych znaczników pręta Znaczniki pręta pokazane w podglądzie Automatyczne pozycjonowanie numeru znacznika Podgląd lidera od etykiety do linii wymiarowej Linia wymiarowa pojawia się teraz ze znacznikami pręta i etykiet. Zawiera liczbę odcinków (32), długość odcinka (15 cm) i długość ogólną (4.80 m). Użyta sekwencja może zostać zróżnicowana tak, aby pasować do standardów międzynarodowych.

13 Pręty z etykietami wachlarzowymi i strzałkami dla odnalezienia tekstu i pozycji pręta. W tym przykładzie, znaczniki pręta na belce są pokazane za pomocą strzałek wskazujących w prawo. Aby odnaleźć etykietę, osoba czytająca rysunek po prostu śledzi przebieg linii wstecz. Strzałki na belce pomagają czytelnikowi zorientować się w rysunku i czynią etykietę łatwiejszą do znalezienia. Modyfikacje etykiety fan w panelu etykieta Kliknięcie na etykietę wachlarzową uruchamia jej modyfikację. Następnie pojawia się ona na czerwono w trybie edycji. Wszystkie właściwości mogą zostać przeniesione do innej etykiety z Ulubionych lub za pomocą pipety. Można również poddać edycji obie linie wymiarowe (następnie pokazują się one na czerwono), a właściwości zmodyfikować przy użyciu tablicy paleta. Etykieta wachlarzowa, która ma być zmodyfikowana, jest wyświetlana na czerwono w trybie edycji. Etykieta wachlarzowa została zmieniona w podobny sposób, co w powyższej belce: kropki zastąpiły strzałki użyte, jako znaczniki pręta w poprzednim przykładzie. Ponadto, liczba odcinków pomiędzy znacznikami została usunięta.

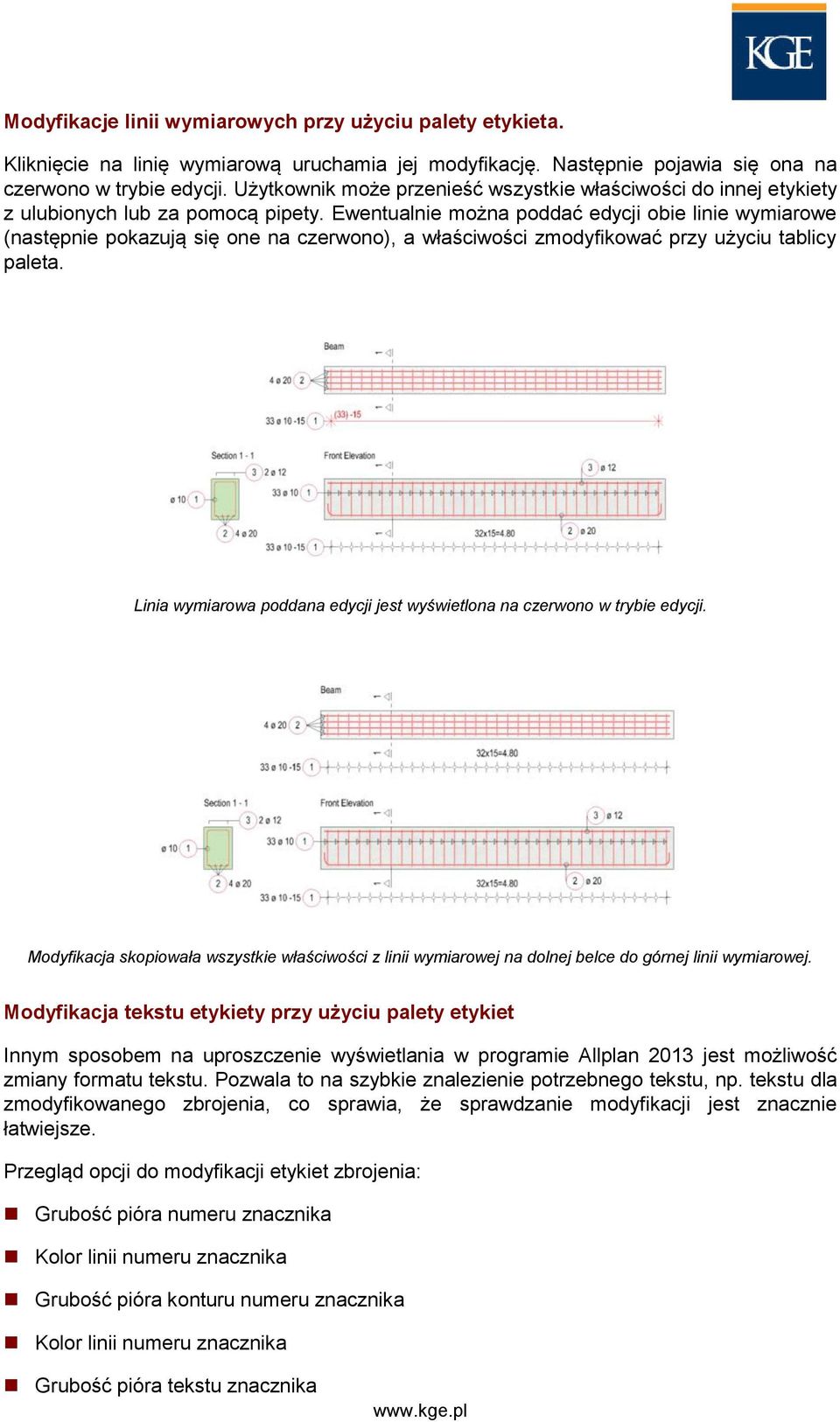

14 Modyfikacje linii wymiarowych przy użyciu palety etykieta. Kliknięcie na linię wymiarową uruchamia jej modyfikację. Następnie pojawia się ona na czerwono w trybie edycji. Użytkownik może przenieść wszystkie właściwości do innej etykiety z ulubionych lub za pomocą pipety. Ewentualnie można poddać edycji obie linie wymiarowe (następnie pokazują się one na czerwono), a właściwości zmodyfikować przy użyciu tablicy paleta. Linia wymiarowa poddana edycji jest wyświetlona na czerwono w trybie edycji. Modyfikacja skopiowała wszystkie właściwości z linii wymiarowej na dolnej belce do górnej linii wymiarowej. Modyfikacja tekstu etykiety przy użyciu palety etykiet Innym sposobem na uproszczenie wyświetlania w programie Allplan 2013 jest możliwość zmiany formatu tekstu. Pozwala to na szybkie znalezienie potrzebnego tekstu, np. tekstu dla zmodyfikowanego zbrojenia, co sprawia, że sprawdzanie modyfikacji jest znacznie łatwiejsze. Przegląd opcji do modyfikacji etykiet zbrojenia: Grubość pióra numeru znacznika Kolor linii numeru znacznika Grubość pióra konturu numeru znacznika Kolor linii numeru znacznika Grubość pióra tekstu znacznika

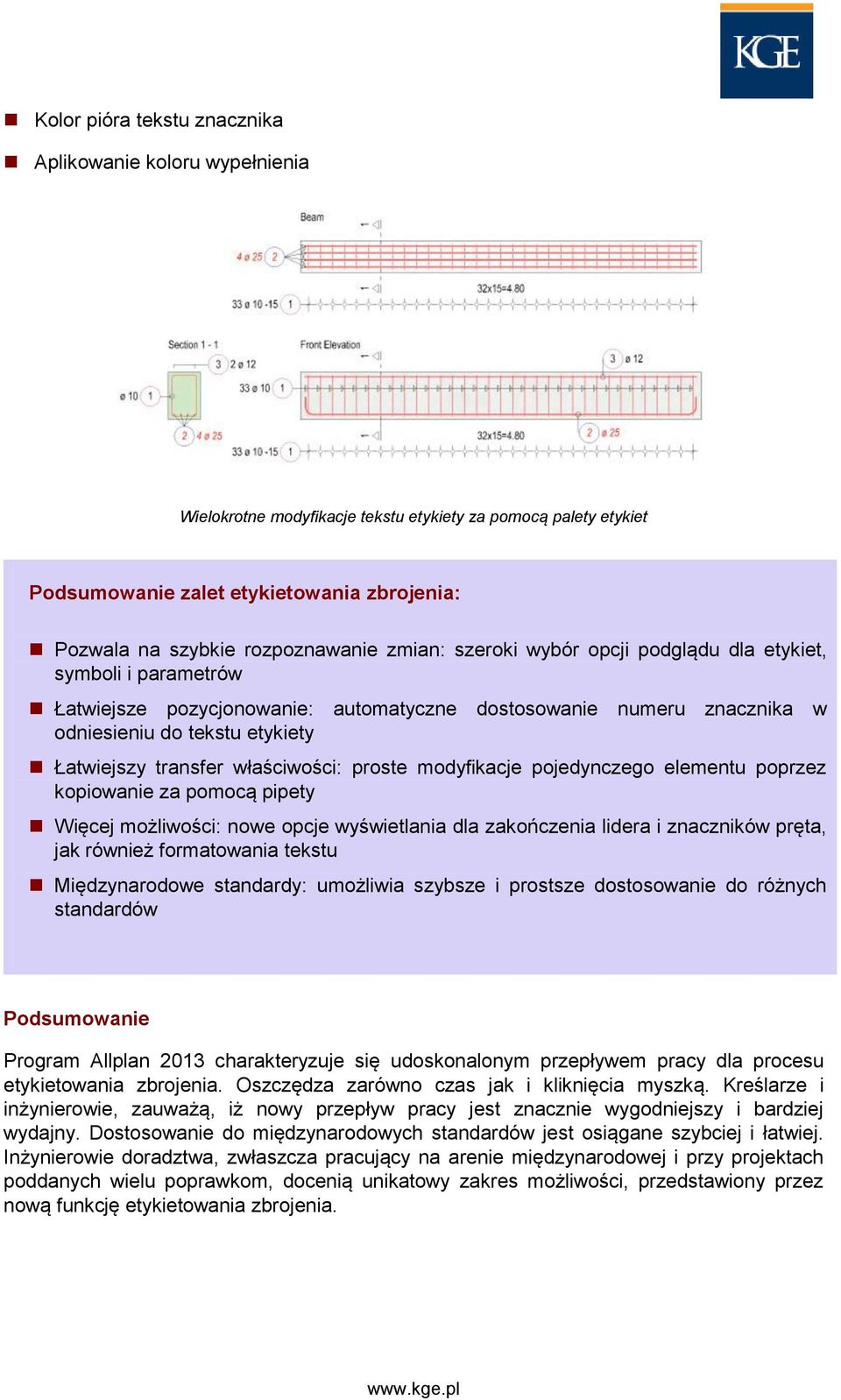

15 Kolor pióra tekstu znacznika Aplikowanie koloru wypełnienia Wielokrotne modyfikacje tekstu etykiety za pomocą palety etykiet Podsumowanie zalet etykietowania zbrojenia: Pozwala na szybkie rozpoznawanie zmian: szeroki wybór opcji podglądu dla etykiet, symboli i parametrów Łatwiejsze pozycjonowanie: automatyczne dostosowanie numeru znacznika w odniesieniu do tekstu etykiety Łatwiejszy transfer właściwości: proste modyfikacje pojedynczego elementu poprzez kopiowanie za pomocą pipety Więcej możliwości: nowe opcje wyświetlania dla zakończenia lidera i znaczników pręta, jak również formatowania tekstu Międzynarodowe standardy: umożliwia szybsze i prostsze dostosowanie do różnych standardów Podsumowanie Program Allplan 2013 charakteryzuje się udoskonalonym przepływem pracy dla procesu etykietowania zbrojenia. Oszczędza zarówno czas jak i kliknięcia myszką. Kreślarze i inżynierowie, zauważą, iż nowy przepływ pracy jest znacznie wygodniejszy i bardziej wydajny. Dostosowanie do międzynarodowych standardów jest osiągane szybciej i łatwiej. Inżynierowie doradztwa, zwłaszcza pracujący na arenie międzynarodowej i przy projektach poddanych wielu poprawkom, docenią unikatowy zakres możliwości, przedstawiony przez nową funkcję etykietowania zbrojenia.

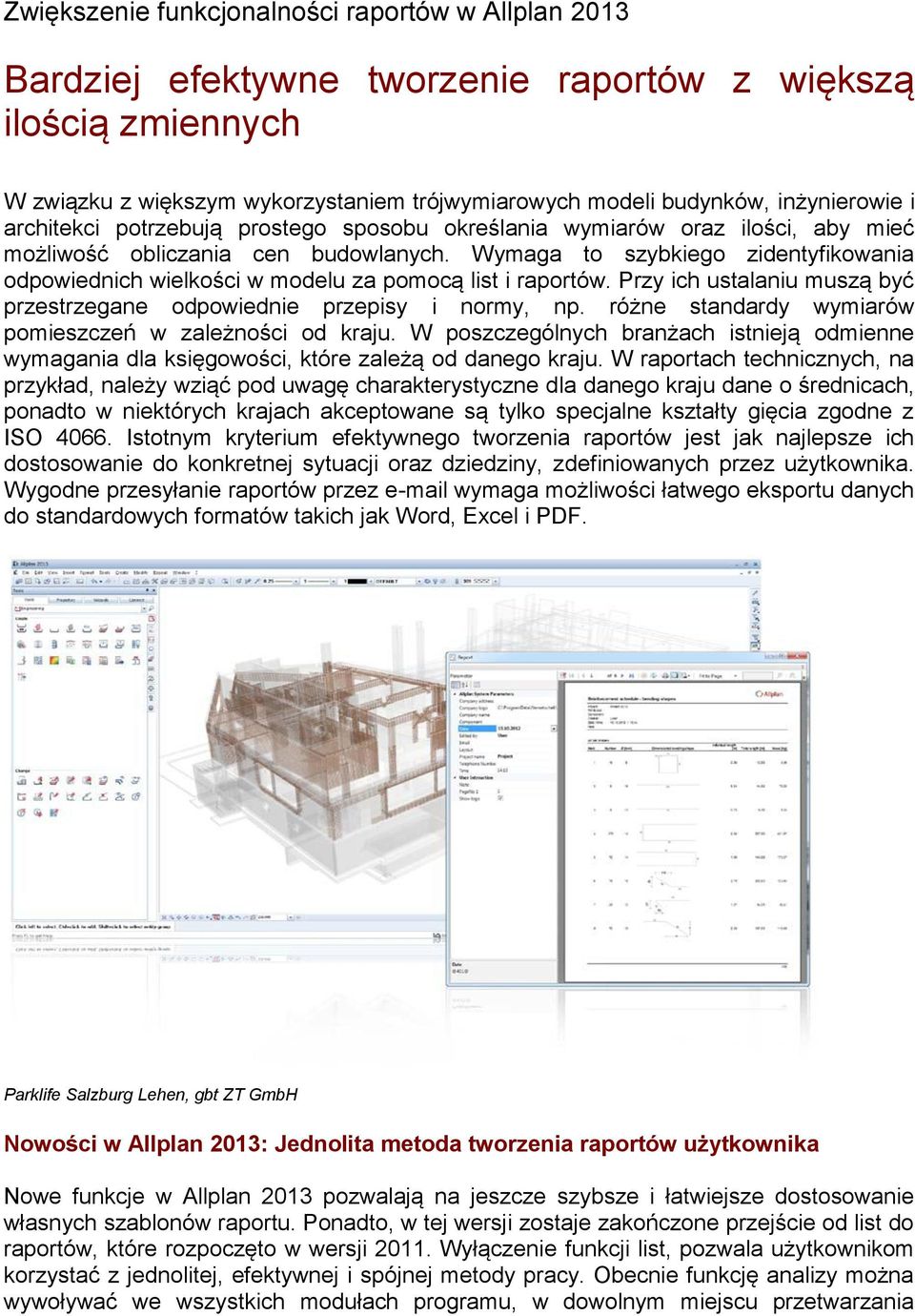

16 Zwiększenie funkcjonalności raportów w Allplan 2013 Bardziej efektywne tworzenie raportów z większą ilością zmiennych W związku z większym wykorzystaniem trójwymiarowych modeli budynków, inżynierowie i architekci potrzebują prostego sposobu określania wymiarów oraz ilości, aby mieć możliwość obliczania cen budowlanych. Wymaga to szybkiego zidentyfikowania odpowiednich wielkości w modelu za pomocą list i raportów. Przy ich ustalaniu muszą być przestrzegane odpowiednie przepisy i normy, np. różne standardy wymiarów pomieszczeń w zależności od kraju. W poszczególnych branżach istnieją odmienne wymagania dla księgowości, które zależą od danego kraju. W raportach technicznych, na przykład, należy wziąć pod uwagę charakterystyczne dla danego kraju dane o średnicach, ponadto w niektórych krajach akceptowane są tylko specjalne kształty gięcia zgodne z ISO Istotnym kryterium efektywnego tworzenia raportów jest jak najlepsze ich dostosowanie do konkretnej sytuacji oraz dziedziny, zdefiniowanych przez użytkownika. Wygodne przesyłanie raportów przez wymaga możliwości łatwego eksportu danych do standardowych formatów takich jak Word, Ecel i PDF. Parklife Salzburg Lehen, gbt ZT GmbH Nowości w Allplan 2013: Jednolita metoda tworzenia raportów użytkownika Nowe funkcje w Allplan 2013 pozwalają na jeszcze szybsze i łatwiejsze dostosowanie własnych szablonów raportu. Ponadto, w tej wersji zostaje zakończone przejście od list do raportów, które rozpoczęto w wersji Wyłączenie funkcji list, pozwala użytkownikom korzystać z jednolitej, efektywnej i spójnej metody pracy. Obecnie funkcję analizy można wywoływać we wszystkich modułach programu, w dowolnym miejscu przetwarzania

17 modelu, konstrukcji budynku lub w trybie planowania. Listy skonfigurowane przez użytkownika w poprzednich wersjach mogą być szybko i łatwo przekształcone w raporty. Eksport do standardowych formatów Word, Ecel i PDF został uproszczony. Równie proste jest tworzenie list zbiorczych: wystarczy jedno kliknięcie, aby wyświetlić wszystkie raporty odpowiednich projektów lub eksportować je bezpośrednio do pożądanego pliku automatycznie w jednym ze standardowych formatów. Oczywiście, Allplan 2013 może również sprostać różnorodnym wymaganiom międzynarodowych norm i przepisów. Nowicjuszom oraz użytkownikom szczególnie zainteresowanym raportami, będzie łatwiej zapoznać się, dzięki uproszczonemu generowaniu raportów. Użytkownicy mogą analizować i oceniać model szybko i łatwo z każdego modułu programu. W porównaniu do oprogramowania innych dostawców CAD, szablony raportów w Allplan są o wiele prostsze do zaprojektowania, a tym samym łatwiejsze w dostosowaniu do specjalnych wymagań. Oprócz już wspomnianych zalet, użytkownicy Allplan 2012 mogą także konwertować istniejące listy w raporty i zarządzać późniejszymi zmianami w bardziej komfortowy sposób. Zarządzanie raportami bez list okaże się dla administratorów łatwiejsze i bardziej wydajne. Osoby prowadzące własne biura projektowe, skorzystają na bardziej produktywnej metodzie pracy, osiągniętej poprzez zastosowanie pojedynczej funkcji raportów i generowania list zbiorczych. Klienci będą zadowoleni z jasnego przedstawienia raportów w standardowych formatach Word, Ecel i PDF. Najważniejsze nowe opcje przeprojektowanej funkcji raportów w Allplan 2013 Konwersja szablonów list - zdefiniowanych przez użytkownika oraz personalizacja szablonów raportu W Allplan 2013 przekształcenie istniejących szablonów list w szablony raportów, jak również graficzna modyfikacja szablonów, zostało uproszczone. Uczyniono je także wygodniejszym i łatwiejszym w użyciu. Równie wygodne jest teraz włączanie kolejnych atrybutów do analizy oraz oceny danych modelu. Przykład pokazujący uproszczony dostęp do atrybutów Allplan z szablonu raportu.

18 Ulepszony eksport raportów do programu Ecel oraz nowa opcja eksportu do formatu Word Aby łączyć raporty zgodnie z życzeniami klientów, funkcja eksportu do innych formatów plików w Allplan 2013 została jeszcze bardziej zoptymalizowana. Teraz nawet tabele zagnieżdżone można poprawnie przeniesieść do programu Ecel. Kolejna, istotna opcja eksportu została stworzona dla raportów w formacie Word. Bezpośredni eksport z konstrukcji budynku oraz grupowanie raportów za pomocą list zbiorczych W Allplan model budynku jest zarządzany za pomocą konstrukcji budynku. Można teraz bezpośrednio eksportować stąd raporty, jako pliki PDF, Word i Ecel. W przeciwieństwie do poprzednich wersji, nie ma potrzeby otwierać ich pierwszych. Dzięki nowej funkcji lista zbiorcza, użytkownik może również eksportować kilka raportów naraz: wystarczy jedno kliknięcie myszy, aby wygenerować wszystkie istotne raporty projektu budowlanego. Rozpoczęcie raportów zbrojenia bezpośrednio z trybu planowania Inżynierowie potrzebują analizy i oceny prętów zbrojeniowych, siatek oraz elementów BAMTEC w trybie kompozycji. Allplan 2013 zapewnia możliwość dodawania legendy do kompozycji lub generowania raportów zbrojenia bezpośrednio z Edycja w trybie kompozycji. Modyfikacje podglądu dowolnie zdefiniowane przez użytkownika Inżynierowie chcą modyfikacji automatycznie generowanych danych modelu, do własnych wymagań, aby mogli dalej korzystać z tych danych. Dzięki funkcjonalności Zagnieżdżony widok, wszystkie obiekty 2D, takie jak linie, okręgi i tekst można przesuwać, edytować oraz zmieniać według potrzeb. Pozwala to na wykorzystanie wszystkich funkcji 2D. Automatycznie generowany widok danych modelu Wersja użytkownika edytowana w Zagnieżdżony widok Szablony raportu połączonego dla inżynierów w planie zbrojenia W poprzednich wersjach, inżynierowie potrzebowali kilku oddzielnych list dla planu zbrojenia. Teraz zostały one połączone w jeden szablon raportu. Użytkownicy zaoszczędzą więc czas na wywoływaniu licznych funkcji. Ponadto, dane są filtrowane zgodnie z wymagane zawartymi w raporcie.

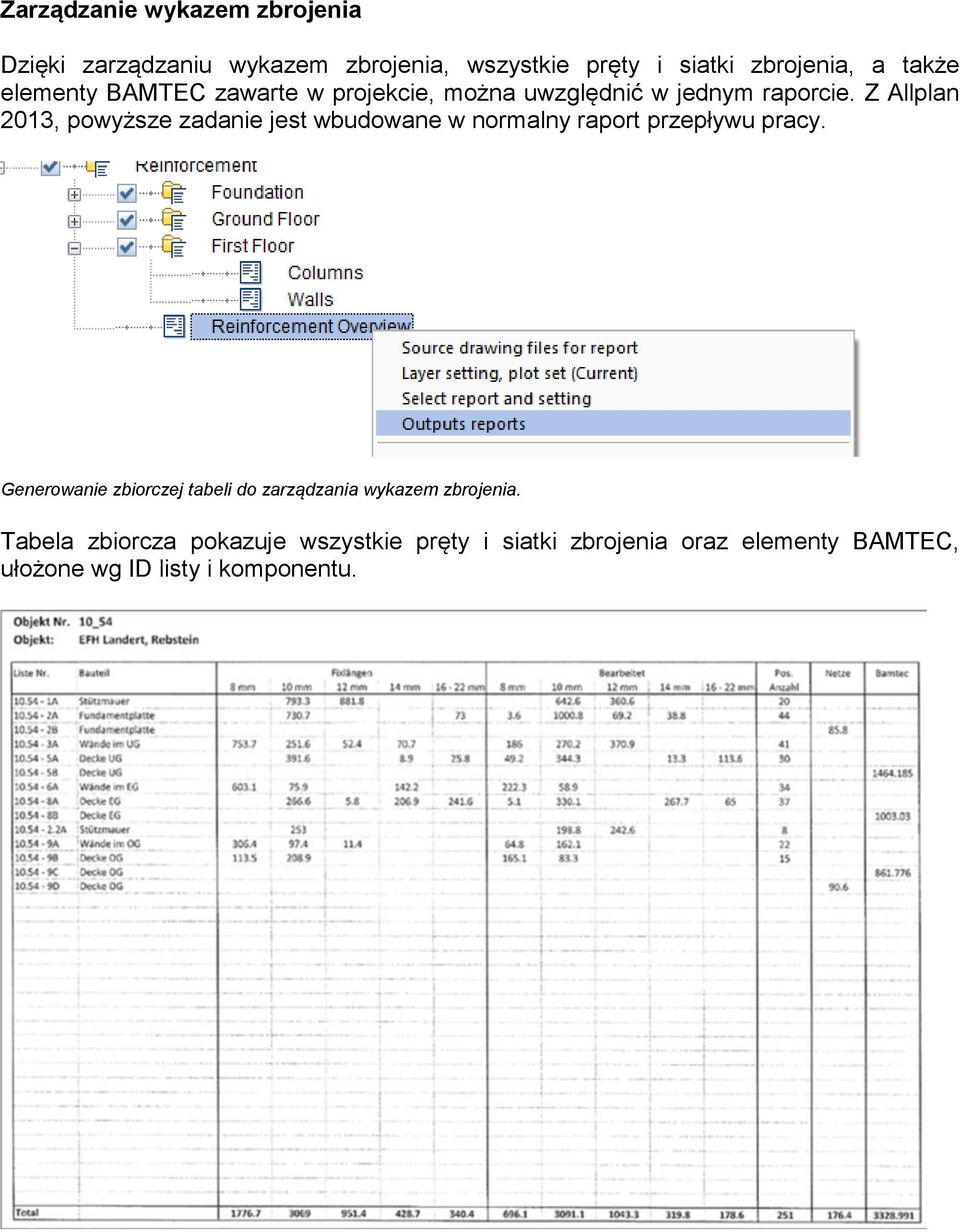

19 Zarządzanie wykazem zbrojenia Dzięki zarządzaniu wykazem zbrojenia, wszystkie pręty i siatki zbrojenia, a także elementy BAMTEC zawarte w projekcie, można uwzględnić w jednym raporcie. Z Allplan 2013, powyższe zadanie jest wbudowane w normalny raport przepływu pracy. Generowanie zbiorczej tabeli do zarządzania wykazem zbrojenia. Tabela zbiorcza pokazuje wszystkie pręty i siatki zbrojenia oraz elementy BAMTEC, ułożone wg ID listy i komponentu.

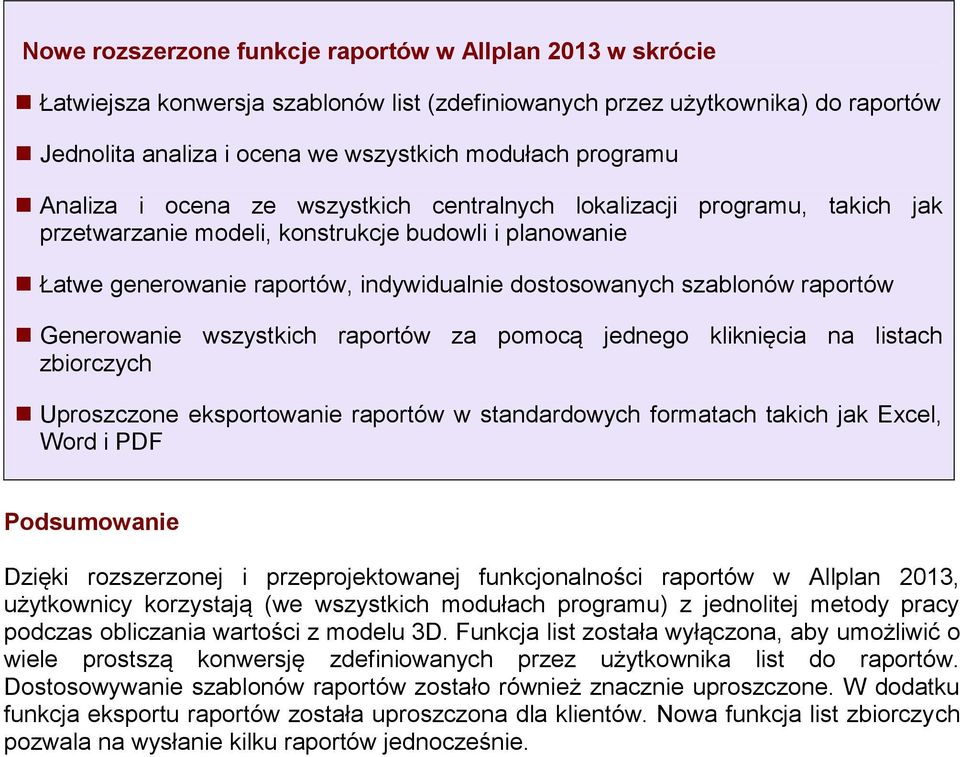

20 Nowe rozszerzone funkcje raportów w Allplan 2013 w skrócie Łatwiejsza konwersja szablonów list (zdefiniowanych przez użytkownika) do raportów Jednolita analiza i ocena we wszystkich modułach programu Analiza i ocena ze wszystkich centralnych lokalizacji programu, takich jak przetwarzanie modeli, konstrukcje budowli i planowanie Łatwe generowanie raportów, indywidualnie dostosowanych szablonów raportów Generowanie wszystkich raportów za pomocą jednego kliknięcia na listach zbiorczych Uproszczone eksportowanie raportów w standardowych formatach takich jak Ecel, Word i PDF Podsumowanie Dzięki rozszerzonej i przeprojektowanej funkcjonalności raportów w Allplan 2013, użytkownicy korzystają (we wszystkich modułach programu) z jednolitej metody pracy podczas obliczania wartości z modelu 3D. Funkcja list została wyłączona, aby umożliwić o wiele prostszą konwersję zdefiniowanych przez użytkownika list do raportów. Dostosowywanie szablonów raportów zostało również znacznie uproszczone. W dodatku funkcja eksportu raportów została uproszczona dla klientów. Nowa funkcja list zbiorczych pozwala na wysłanie kilku raportów jednocześnie.

21 Schemat ogólny projektu oraz zbrojenia w nowej szacie graficznej łatwiejszej do edytowania Nowe możliwości i funkcje - widoki skojarzone Inżynierowie, tworzący rysunki schematu ogólnego i zbrojenia potrzebują czegoś więcej niż tylko fragmentu niezawodnego oprogramowania: coraz bardziej napięte harmonogramy ukończenia projektów konstrukcji oznaczają, że inżynierowie są częściej zobowiązani do wprowadzania spontanicznych życzeń klienta lub nagłych zmian dokonanych przez architekta. Muszą zwracać więcej uwagi na utrzymanie wszystkich modeli projektów oraz widoków na tym samym, konsekwentnie aktualizowanym poziomie. Funkcja Widoki Skojarzone i Przekroje programu Allplan pozwala na stworzenie zróżnicowanych układów i widoków, opartych na tym samym zestawie danych. A w połączeniu z ustawieniami wydruku i typami rysunków, umożliwia umieszczenie, w różnych rodzajach rysunków (plan orientacyjny, schematów ogólnych, rysunek zbrojenia), tych samych widoków i przekrojów, bez potrzeby ich ponownego tworzenia. Wykorzystując widoki skojarzone, inżynierowie mają pewność, że pokazują prawidłowe, aktualne warianty schematów ogólnych i zbrojenia. Projekt: Parklife Salzburg Helen, gbt ZT GmbH Funkcja widoków skojarzonych w programie Allplan 2013, udoskonala ten proces przez: Nowe opcje wyświetlania dla prezentacji trójwymiarowych oferują bardzo rzeczywiste wrażenie głębi Intuicyjny plik rysunku filtruje charakterystycznie rozmieszczone pręty początkowe i pracę nad alternatywnymi modelami budowli wewnątrz projektu Allplan

22 Nowe opcje wyświetlania dla nowoczesnych oraz zgodnych z normami prezentacji Większa różnorodność opcji wyświetlania poszczególnych elementów konstrukcji pozwala na lepszą wzrokową ocenę rysunków usytuowania ogólnego i zbrojenia. Program tworzy zgodne z współczesnymi normami zdjęcia, dla bardziej realistycznych prezentacji z przekonującym wrażeniem głębi. Dodatkowo przekrój o głębokości zerowej może zostać użyty w przeglądaniu krzyżulców oraz zostać połączony z dowolną głębokością przekroju zbrojenia. Ponadto dotychczasowym użytkownikom łatwiej jest przenieść właściwości z kreatora: wszystkie wyniki można przenosić pomiędzy widokami za pomocą pipety i zapisać jako ulubione. Nowi pracownicy dysponują teraz prostszymi opcjami dokonywania potrzebnych zmian oraz kopiowania istniejących widoków za pomocą funkcji ulubione. Dzięki niej zyskują również administratorzy, gdyż ustawienie jednolitych standardów biurowych wymaga mniej czasu i wysiłku. Właściciele firm doradczych mają teraz okazję, dzięki nowym opcjom wyświetlania, na udoskonalenie przejrzystości rysunków ogólnego usytuowania oraz osiągnięcie większego sukcesu podczas prezentacji swojej wizytówki klientowi. Intuicyjny filtr warstwy dla charakterystycznych widoków prętów początkowych Intuicyjny filtr warstwy pozwala na łatwiejszą modyfikację widoków bez potrzeby automatycznego tworzenia dodatkowych odniesień do danych budynku. Niepotrzebne warstwy są automatycznie i niezawodnie odsiewane. Użytkownicy mogą ewentualnie sami kontrolować te funkcje filtra. W połączeniu z ustawieniem Zezwól na tworzenie na podstawie pliku krzyżowego, filtry sprawiają że praca z programem Allplan2013 jest doświadczeniem jeszcze bardziej relaksującym. Zbyteczne odnośniki są usuwane w dalszym oknie dialogowym. Wynikiem tego jest zauważalne przyśpieszenie i uproszczenie zadań takich jak pokazanie początkowego paska rozmieszczenia. Usunięcie odnośników pozwala na stworzenie nowych rysunków zbrojenia bez współpracy z innymi warstwami. Filtr warstwy przyśpiesza modyfikację danych modelu i upraszcza zmiany. Administratorzy są w lepszej pozycji do koordynowania pracy przy większych projektach, dzięki intuicyjnym filtrom warstw, ponieważ mniej plików jest potrzebnych do X-Refs, a mniej odniesień pomiędzy warstwami sprawia, że praca zespołowa staje się łatwiejsza. Intuicyjny filtr warstwy tworzy bardziej przejrzyste rysunki zbrojenia bez niepotrzebnych początkowych prętów, co oznacza również korzyści dla właścicieli biur inżynierskich.

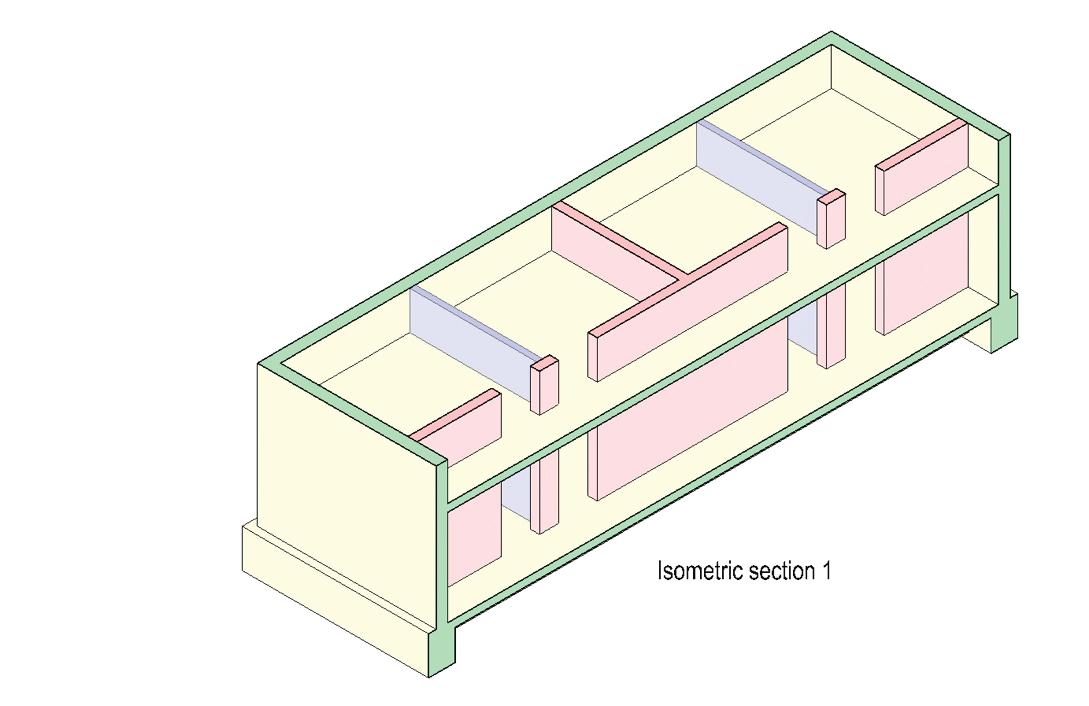

23 Nowe opcje wyświetleń w programie Allplan 2013 Przekroje otwarte zakończone wyłączanymi granicami przekroju. Podczas gdy w programie Allplan 2012 powierzchnie przekroju były pokazywane za pomocą kropkowanych linii, Allplan 2013 wykorzystuje otwarte zakończenie przekroju w celu zapewnienia bardziej realistycznych i zgodnych z normami pokazów. Przekrój izometryczny z wyłączonymi granicami przekroju. Oczywiście widok ten można pokazać jak przedtem, z granicami przekroju. Włączone powierzchnie elementów z kolorowymi wypełnieniami Bardziej zróżnicowany wybór kolorów: użytkownicy nowej wersji mogą kontrolować intensywność kolorów. Z nowymi, jaśniejszymi kolorami, Allplan 2013 nadaje łagodniejsze, jaśniejsze wykończenie pokazom indywidualnych segmentów. Rysunek jest profesjonalny oraz bardziej atrakcyjny wizualnie. Wypełnienie kolorem każdej powierzchni można kontrolować osobiście oraz nadawać lżejsze, jaśniejsze wykończenie.

24 Kontrolowanie właściwości formatu linii. W programie Allplan 2013 możesz również formatować krawędzie: dodatkowo do grubości pióra, użytkownik może kontrolować i ustawiać typy oraz kolor linii oddzielnie. W tym widoku, widoczne krawędzie suchych murów nienośnych są pokazane na szaro, a wszystkie inne kolory posiadają czarny kontur. Nowe, jaśniejsze kolory powierzchni dodatkowo podkreślają ten efekt: kolor żółty powoduje odsunięcie na dalszy plan nieistotnych szarych krawędzi. W tym widoku widoczne krawędzie powierzchni nienośnych są pokazane w kolorze szarym, natomiast krawędzie powierzchni nośnych w kolorze czarnym. Uproszczone wyświetlanie płaszczyzn przekrojowych do podglądania przecięć w powłokach. W tym widoku, elementy powierzchni i widoczne krawędzie są całkowicie wyłączone. Tworzy to przekrój zerowy, który ułatwia zadanie wyświetlania powierzchni pochyłych (np. takich jakie można znaleźć w podziemnych garaż) lub elementów budowlanych z zakrzywieniami. Legenda: W tym widoku, elementy powierzchni i widoczne krawędzie są całkowicie wyłączone.

25 Efekt animacji przy wyświetlaniu, uzyskany za pomocą tekstur Wykorzystanie tekstur, w połączeniu z wyłączanymi widocznymi krawędziami, tworzy pokaz, który zbliża się do animacji. Kolorowe ilustracje powierzchni przekroju również sprawiają że przekrój jest łatwiej rozpoznawalny. Przekrój izometryczny z wyłączonymi elementami powierzchni i obszarami bitmapy pokazanymi jako tekstury. Więcej opcji wyświetleń poprzez dającą się kontrolować intensywność wypełnienia światłem Wysoki poziom intensywności wypełnienia jest uwzględniony w tym pokazie: ta nowa funkcja, kontrolowana przez użytkownika, daje znacznie więcej opcji wyświetleń. Przekrój izometryczny z wziętym pod uwagę światłem oraz wysokim poziomem intensywności wypełnienia.

26 Cienie z wyłączonym wypełnieniem Kolejną, interesującą opcją jest wyświetlenie przekroju z wyłączonymi wypełnieniami i cieniami. Przekrój izometryczny z wyłączonymi wypełnieniami i cieniami. Konsekwentne wyświetlanie ukrytych krawędzi W tym wariancie wszystkie ukryte krawędzie są konsekwentnie przedstawione. Pokazując lub chowając ukryte krawędzie, inżynierowie mogą sprawić że ich rysunki będą bardziej przypominać rysunki architektoniczne. Legenda: Przekrój izometryczny z wyłączonymi wypełnieniami i cieniami jak również konsekwentne wyświetlanie zewnętrznych krawędzi i krawędzi ukrytych.

27 Wyświetlanie grubości linii w detalach W programie Allplan 2013 grubość linii powierzchni przekroju może być zróżnicowana. W tym przykładzie, wszystkie przecięte komponenty budowlane są otoczone grubą linią. Z drugiej strony krawędzie przekrojów okna lub drzwi nie posiadają takiego konturu. W tym widoku można zauważyć, że tylko aktualnie wycięte przekroje są przedstawione za pomocą grubych linii. Inny widok detalu pokazany z opcją Dołącz grubą linię do wszystkich wyciętych linii. Dodatkową opcją w programie Allplan 2013 jest możliwość dodawania grubych linii do zewnętrznych powierzchni przekroju.

28 Podsumowanie zalet widoków skojarzonych: 1. Nowe opcje wyświetleń Krawędzie, powierzchnie i cienie mogą zostać pokazane w zróżnicowane sposoby, które są nowoczesne i zgodne z normami Trójwymiarowe wyświetlanie widoków skojarzonych i przekrojów z wysoce efektywnym wrażeniem głębi Połączone wyświetlanie przekroju o głębokości zero dla zerkających przecięć dla powłok i dowolnej grubości przekroju dla zbrojenia Znacznie polepszone wrażenie głębi w rysunkach dla lepszej prezentacji Zoptymalizowany przepływ pracy dzięki przeniesieniu ustawień za pomocą pipety Krótsza krzywa uczenia dla nowoprzybyłych poprzez zapisane ulubione 2. Intuicyjny filtr warstwy Specyficzna i ciągła filtracja w widokach skojarzonych i przekrojach przeciwko wybranym warstwom Intuicyjne, automatyczne filtrowanie ze wszystkich zbędnych widoków i ilustracji. Charakterystyczne wyświetlanie prętów początkowych. Modyfikacja alternatywnych modeli budynków w projekcie programu Allplan Łatwe usuwanie odniesień poprzez modyfikację filtra warstwy Podsumowanie Udoskonalenie Widoków skojarzonych w programie Allplan 2013 dałaoinżynierom bogactwo dodatkowych opcji wyświetlania. Ich rysunki wyglądają na przyjemniejsze dla oka, są zgodne z normami i nowoczesne. W tym samym czasie, nowy filtr warstwy zapewnia bardziej płynny przepływ pracy: odniesienia wewnątrz warstw mogą być zarządzane w bardziej indywidualny, intuicyjny i automatyczny sposób niż dotychczas. Jako całość program Allplan 2013 zapewnia unikatową, wszechstronną kombinację widoków skojarzonych i rysunkowo zorientowanych trójwymiarowych wyświetleń zbrojenia.

29 Wizualizacja: Linie niewidoczne i cieniowanie Innowacyjna metoda renderingu Klienci budowlani oraz decydenci wymagają od architektów prezentowania bardzo realistycznych odwzorowań budynków, nawet na etapie wstępnego planowania i projektowania. Realizacja tych wytycznych wymaga czasu, co stoi w sprzeczności z rosnącymi wymaganiami efektywności i presją terminów. Architekci stają więc przed wyzwaniem zapewnienia, w możliwie najkrótszym okresie czasu, jak najbardziej realistycznych projektów. Przyczyniło się to do dalszej optymalizacji prezentowania linii niewidocznych w programie Allplan 2013: Nowa funkcjonalność, linie niewidoczne z cieniami, nadaje widokom bardziej realistyczny i trójwymiarowy wygląd. Szczególną uwagę poświęcono tutaj prostej i efektywnej metodzie pracy. Wyniki, w formie wektorów (np. linie, wypełnienia i obszary bitmap), można bez problemów poddać dalszej obróbce. Inne elementy (np. drzewa) są również dodawane w bardzo prosty sposób. Dzięki temu plany można swobodnie dostosować do indywidualnych wymagań architektów bądź klientów budowlanych. Jeśli zachodzi taka potrzeba, cienie mogą zostać zwizualizowane za pomocą kilku parametrów takich jak jasność, warianty światła i tekstury. Projekt: Senior Residence, Poland, Planowanie: dr. inż. arch. Adam Gorczyca, Studio Architektury Format

30 Funkcja linie niewidoczne i cieniowanie zwiększają szansę na zdobycie zamówienia Dzięki liniom niewidocznym i cieniowaniu, projekty wyglądają na bardziej trójwymiarowe i posiadają większą głębie optyczną. Architekci mogą w ten sposób utworzyć widoki 3D o większej jakości, dzięki czemu stają się one bardziej opłacalne. W szczególności laicy przemysłu budowlanego, np. przedstawiciele władz, są pod większym wrażeniem realistycznych, trójwymiarowych wizualizacji niż abstrakcyjnych planów. Prezentacje, tablice lub podobne dokumenty są nieodłączną częścią przetargów publicznych. Również tutaj ilustracje z delikatnymi cieniami i realistyczną symulacją warunków oświetlenia mogą stanowić kluczową przewagę, zwiększającą szansę na zdobycie zamówienia. Zalety atrakcyjnej prezentacji mogą również prowadzić do późniejszych sukcesów w projekcie. Przede wszystkim odnosi się to do składania i edycji projektów koncepcyjnych. Program Allplan 2013 zapewnia najbardziej efektywne metody pracy, dzięki zastosowaniu zarówno prostego i łatwo zrozumiałego tworzenia linii niewidocznych z cieniami. Linie niewidoczne i cieniowanie możliwości Od czasu wydania programu Allplan 2008 możliwe jest uzyskanie widoków renderowanych z modelu konstrukcji budowlanej. Widoki te pomagają architektom zwizualizować projekt dla klientów w bardziej skoncentrowany sposób. Z programem Allplan 2013, użytkownicy mogą również przedstawić te widoki z cieniami i wpływem światła. Wynik tych dwóch parametrów, pozwala przedstawić formy budynków w sposób bardziej trójwymiarowy i realistyczny niż bez cieni. A głębia optyczna prezentacji jest o wiele lepsza. Fasada z cieniowaniem w programie Allplan 2013 wygląda bardziej trójwymiarowo. Rzuty i wgłębienia są łatwe do zidentyfikowania.

31 Bez cieniowania, obraz wygląda płasko, a przez to mniej realistycznie. Rzuty i wgłębienia są nie do zidentyfikowania. We właściwościach konstrukcji budowlanej Linie, program Allplan 2013 zawiera nowe sposoby tworzenia realistycznych wizualizacji, dzięki opcjom Uwzględnij światło i Zastosuj cienie.

32 Niewielkie wprowadzenie danych np. Widok góra/lewo jest wystarczające do ustawienia światła. Złożone obliczenia i ustawienie pozycji słońca nie są konieczne. Podsumowanie Dzięki nowym opcjom dla linii niewidocznych i cienowania w programie Allplan 2013 architekci mogą tworzyć realistyczne widoki, tym samym łatwiej zdobywać klientów budowlanych i decydentów. Ponadto projekty koncepcyjne można utworzyć z cieniowaniem najefektywniejszą metodą pracy. Ten łatwy do użycia sposób wykonania oraz przyjazne użytkownikowi powtórne użycie wyników w formie wektorów oferuje wiele przewag nad innymi programami CAD. Kombinacja realistycznych, atrakcyjnych planów i prosta metoda pracy stanowią konkurencyjną przewagę zdobywania zamówień, zwłaszcza w sferze publicznej.

33 Realistyczny pokaz warunków oświetlenia Oświetlenie globalne: Nowa metoda renderowania w programie Allplan 2013 Klienci budowlani oraz decydenci oczekują bardziej realistycznych wizualizacji już na etapach planowania i projektowania. Jednocześnie architekci w dalszym ciągu muszą mieć pewność, że organizują swoją pracę z maksymalną wydajnością. Wprowadzenie metody renderowania Oświetlenie globalne do Allplan 2013, pozwoliło zrealizować kolejny krok w kierunku pogodzenia dwóch, pozornie sprzecznych, atrybutów: wysokiej jakości i jeszcze większej wydajności. Architekci mogą wizualizować swoje pomysły, plany i projekty w bardziej ukierunkowany sposób. Przedstawić je bardziej przekonująco, a tym samym zdobyć więcej zamówień. Project: UDT, Warszawa, Polska, Architekt: Dr inż. arch. Adam Gorczyca, Studio Architektury Format Globalne oświetlenie: Proste, realistyczne przedstawienie warunków oświetlenia Globalne oświetlenie obejmuje liczbę algorytmów, zapewniających realistyczne przedstawienie warunków oświetlenia w trójwymiarowej grafice komputerowej. Nie tylko przedstawia bezpośrednie źródła światła, ale również bierze pod uwagę odbicie światła od innej powierzchni. Te wielokrotne odbicia występują na przykład jeśli kolorowa ściana odbija białe obszary. W porównaniu do metody renderowania Śledzenie promieni, Oświetlenie globalne optymalizuje również odcienie jasności i pozwala na przedstawienie miękkich cieni.

34 Przykład 1: Odbicie od kolorowych powierzchni jest uwzględnione Grafika po lewej stronie została wyrenderowana z oświetleniem lokalnym, natomiast grafika po stronie prawej z oświetleniem globalnym. Prawy obrazek uwzględnia odbicie światła od kolorowych ścian na inne powierzchnie. Przykład 2: Więcej odcieni dystrybucji jasności, miękkich cieni i realistycznej przezroczystości Bez Oświetlenia globalnego: Niewyszukana dystrybucja jasności, mniej realistyczne cienie i sportretowanie przeźroczystości

35 Z Oświetleniem globalnym: Większy rozkład odcieni jasności, miękkie cienie, realistyczne przedstawienie przeźroczystości. Sposób działania funkcji Oświetlenie globalne w programie Allplan 2013 W programie Allplan 2013 została wprowadzona nowa, szósta procedura renderowania: Oświetlenie globalne. W programie Allplan 2013 użytkownik może teraz wybierać spośród sześciu procedur renderowania. Po wybraniu metody renderingu Oświetlenie globalne można wpływać na wyniki za pomocą różnorodnych ustawień jak pokazano na poniższym obrazku GI Rendering Settings. Najprostszym sposobem jest wybranie wstępnie zdefiniowanych ustawień takich jak szybkość i wysoka jakość. Długość trwania procesu renderingu różni się w zależności od ustawień.

36 Wynik procesu renderingu może zostać zmieniony za pomocą różnych ustawień. Wynikiem jest obraz o high dynamic range (HDR). Dzięki wysokiej jakości pliku (16 bitów na kanał), jasność, kontrast i kolor obrazu można ulepszyć bez straty na jakości. Zapisując go w formacie HDR, te usprawnienia mogą również zostać wykonane w programach przetwarzających zdjęcia, np. Photoshop CS2 lub FDR Tools. Jeśli jest to wymagane, użytkownik może również łatwo przekształcić obraz w inny standardowy format pliku np..jpg or.tiff. Jasność, kontrast i kolor obrazu mogą być zoptymalizowane bez utraty jakości. Podsumowanie Nowa metoda renderingu Oświetlenie globalne w programie Allplan 2013 zapewnia przewagę architektom w następujących aspektach: realistyczne przedstawienie warunków oświetleniowych pomaga w łatwiejszym zdobyciu klientów budowlanych oraz decydentów; projekty można zaprezentować jako bardziej opłacalne. Dzięki integracji w programie Allplan 2013, żmudne przełączanie pomiędzy programami i aplikacjami należy już do przeszłości. W wyniku tego architekci i ich pracownicy oszczędzają cenny czas. Oświetlenie globalne nie wymaga żadnej specjalistycznej wiedzy i może być używana natychmiast bez szkolenia.
