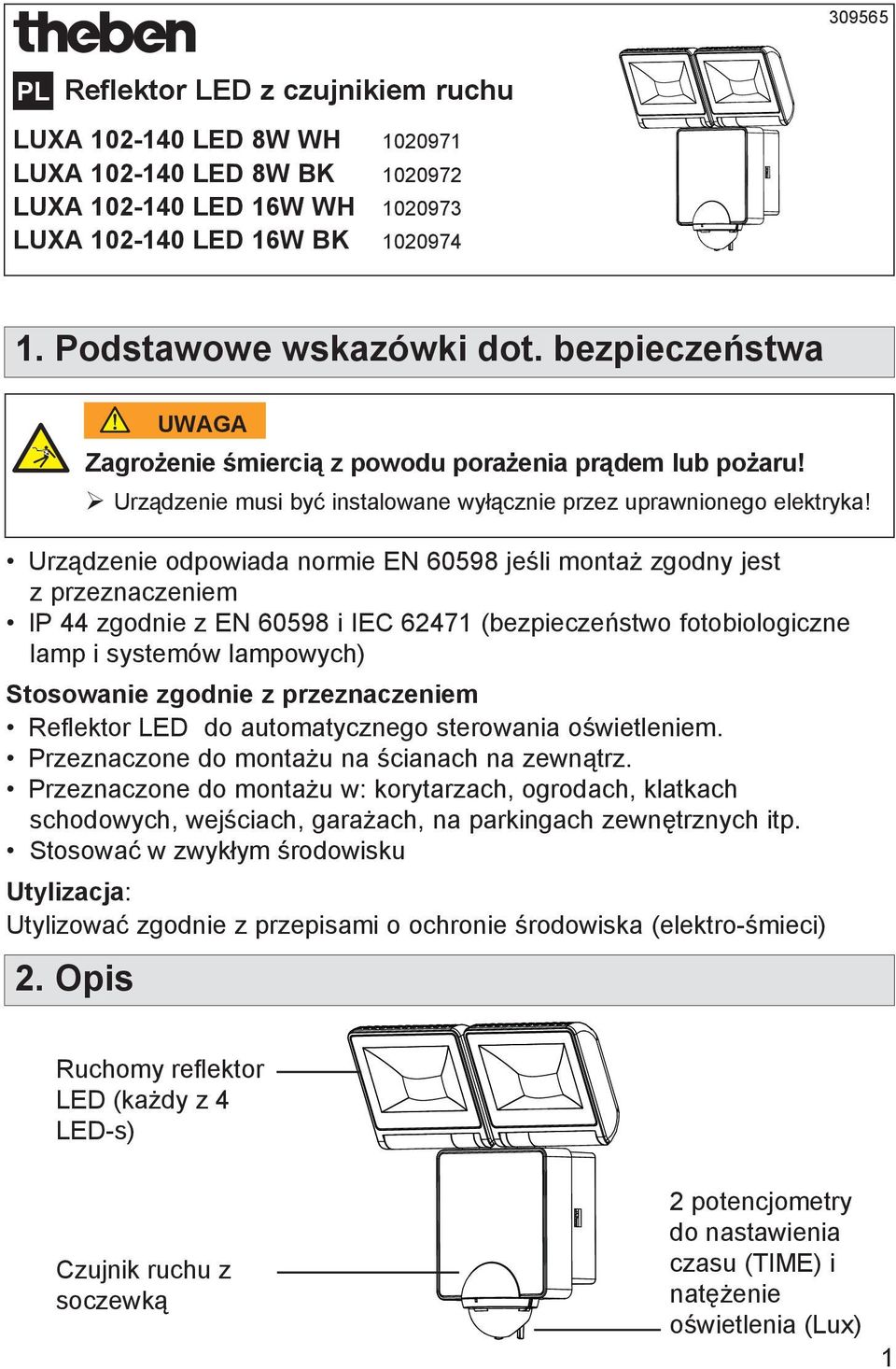

1 PL Reflektor LED z czujnikiem ruchu LUXA 2-1 LED 8W WH LUXA 2-1 LED 8W BK LUXA 2-1 LED 16W WH LUXA 2-1 LED 16W BK Podstawowe wskazówki dot. bezpieczeństwa 2. Opis UWAGA Zagrożenie śmiercią z powodu porażenia prądem lub pożaru! Urządzenie musi być instalowane wyłącznie przez uprawnionego elektryka! Urządzenie odpowiada normie EN jeśli montaż zgodny jest z przeznaczeniem IP 44 zgodnie z EN i IEC (bezpieczeństwo fotobiologiczne lamp i systemów lampowych) Stosowanie zgodnie z przeznaczeniem Reflektor LED do automatycznego sterowania oświetleniem. Przeznaczone do montażu na ścianach na zewnątrz. Przeznaczone do montażu w: korytarzach, ogrodach, klatkach schodowych, wejściach, garażach, na parkingach zewnętrznych itp. Stosować w zwykłym środowisku Utylizacja: Utylizować zgodnie z przepisami o ochronie środowiska (elektro-śmieci) Ruchomy refl ektor LED (każdy z 4 LED-s) Czujnik ruchu z soczewką 2 potencjometry do nastawienia czasu (TIME) i natężenie oświetlenia (Lux) 1

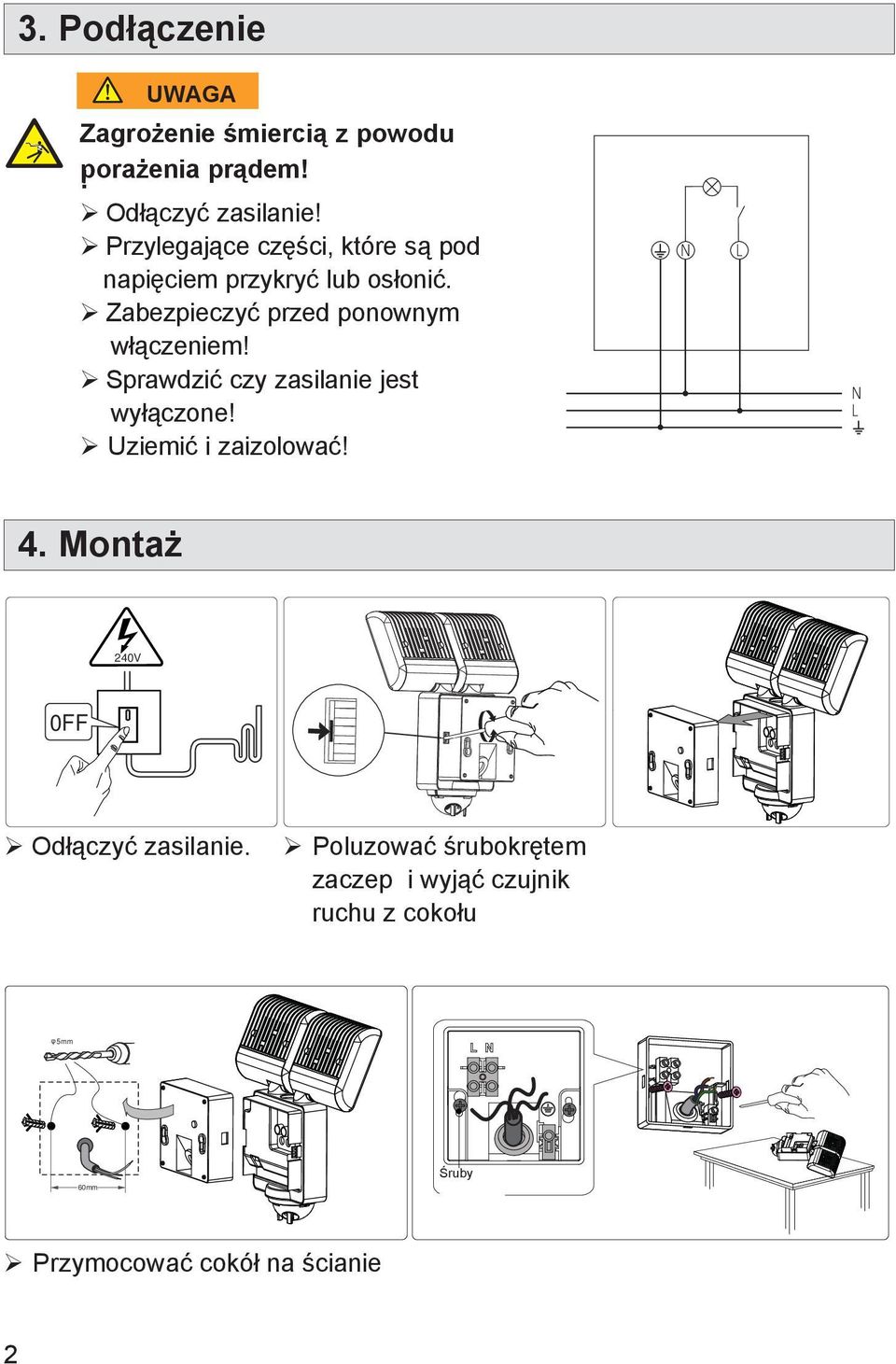

2 3. Podłączenie UWAGA Zagrożenie śmiercią z powodu porażenia prądem!! Odłączyć zasilanie! Przylegające części, które są pod napięciem przykryć lub osłonić. Zabezpieczyć przed ponownym włączeniem! Sprawdzić czy zasilanie jest wyłączone! Uziemić i zaizolować! N L N L 4. Montaż 2V 0FF Odłączyć zasilanie. Poluzować śrubokrętem zaczep i wyjąć czujnik ruchu z cokołu 5mm 60mm Śruby MOUNTING SCREW x 2 Przymocować cokół na ścianie 2

3 faza LIVE neutralny NEUTRAL BROWN brązowy niebieski BLUE zielony/ Ziemia GREEN / EARTH złoty YELLOW Przewód przeprowadzić przez otwór i odpowiednio połączyć żyły z zaciskami Nałożyć czujniki ruchu na cokół 230 V 0N Podłączyć urządzenie do sieci Urządzenie osiąga swoje optymalne parametry po ok. s. UWAGA Wysoka temperatura! Nie dotykać metalowych części urządzenia

4 Wskazówki montażu Ponieważ czujnik reaguje na wahania temperatury, należy unikać następujących sytuacji: Ustawiania czujnika w kierunku obiektów z silnie odbijającą powierzchnią takich jak lustra itp. Montowania czujnika w pobliżu źródeł ciepła jak wywiewy z ogrzewania, klimatyzatory, lampy itp. instalacje. Ustawiania czujnika w kierunku obiektów, które mogą poruszać się przy wietrze jak np. zasłony, duże rośliny itp. Zwrócić uwagę na kierunek ruchu podczas fazy testowania AC zalecana wysokość montażu: 1,8 2,5 m obszar detekcji: ok. m przy 2,5 m promień: 1 o m m 4

5 5. Test poruszania się i dopasowanie Test poruszania się służy do znalezienia odpowiedniego miejsca instalacji aby jak największy obszar był kontrolowany przez czujnik. Refl ektor LED reaguje tylko na ruch (niezależnie od natężenia oświetlenia). Potencjometr do ustawiania czasu ustawić na T. Urządzenie załączyć. Przejść w poprzek obszaru detekcji. Po tym jak czujnik uruchomi się, lampa załączy się na 2 s. Podczas wykonywania testu zwrócić uwagę na kierunek poruszania się. 0 sec 2 2 sec Test mode Dopasowanie czujnika ruchu i lampy Główkę refl ektora LED można przekręcać o 90 o w lewo i w prawo Lampę można nachylić pod kątem 85 o a obie lampy można rozsunąć na boki o o

6 6. Nastawienie Czujnik ruchu ma 2 potencjometry z tyłu służące do nastawiania czasu (TIME) i natężenia oświetlenia (LUX) 1. Nastawianie czasu (TIME) Ustawić czas od 5 s min. za pomocą potencjometru. LED włączy się po każdym wykryciu ruchu. 2. Nastawianie oświetlenia (LUX) Ustawić funkcję księżyc dla całkowitej ciemności lub słońce dla całkowitej jasności. Pomiędzy tymi położeniami można stopniowo ustawiać potrzebne natężenie oświetlenia. Nastawianie czasu Regulacja jasności 5sec 0 5 sec min 0 Min 3. Ustawianie czasu przy ściemnianiu Kiedy ustawimy sztyft TIME na pozycji D (funkcja ściemniacza), czujnik ruchu nie pracuje. Refl ektor LED załącza się przy nastawionym natężeniu oświetlenia. 6

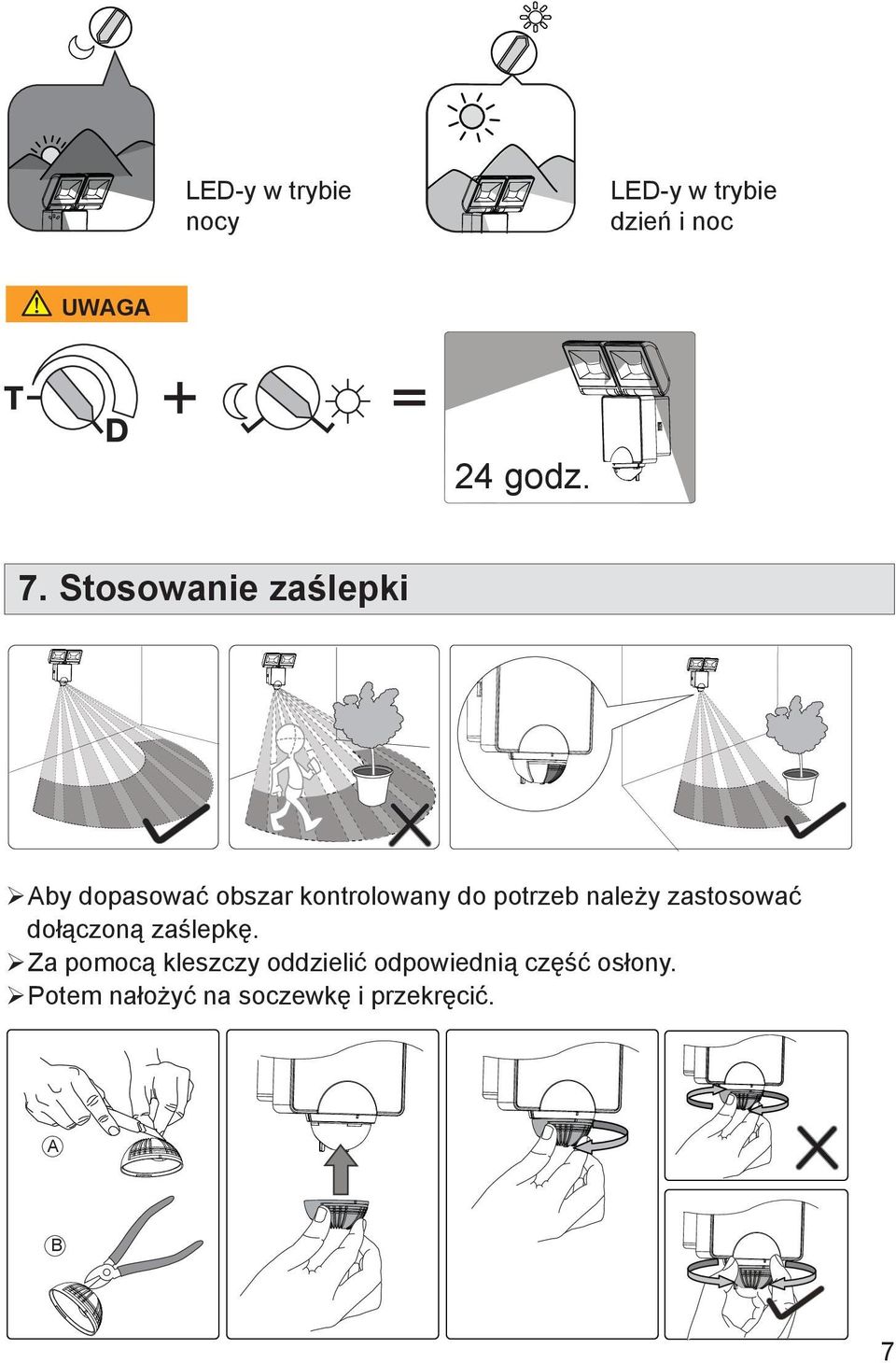

7 LED-y w trybie nocy LED-y w trybie dzień i noc UWAGA 24 Hrs godz. 7. Stosowanie zaślepki Aby dopasować obszar kontrolowany do potrzeb należy zastosować dołączoną zaślepkę. Za pomocą kleszczy oddzielić odpowiednią część osłony. Potem nałożyć na soczewkę i przekręcić. A B 7

8 8. Dane techniczne Napięcie znamionowe: 0 2 V~ Częstotliwość: Hz Czuwanie: maks. 0,5 W Typ lampy: LED (1 x 8 W, 430 lm / 2 x 8 W, 860 lm) Kąt objęcia: 1 (2 m); 90 ( m) Obszar kontrolowany: maks. m Wysokość montażu: 1,8 2,5 m Natężenie oświetlenia: Lux Czas załączenia: 5 s min Dopuszczalna temperatura otoczenia: 20 C do + C 20 C do +55 C gdy wyłączona LED Klasa ochrony: II przy montażu zgodnym z instrukcją Rodzaj ochrony: IP 44 wg EN Przedstawicielstwo w Polsce PPUH EL-TEAM Sp. zo.o. Aleja Młodych Siemianowice Śląskie tel./32/ , ; fax./32/ wwwel-team.com.pl 8 Serviceadresse Theben AG Hohenbergstr Haigerloch DEUTSCHLAND Fon +49 (0) 74 74/ Fax +49 (0) 74 74/ Hotline Fon +49 (0) 74 74/ Fax +49 (0) 74 74/ hotline@theben.de Addresses, telephone numbers etc.
