Mirometr (dane 2012 r.)
|
|
|
- Daniel Olszewski
- 7 lat temu
- Przeglądów:
Transkrypt
1 Jak zafakturować do 100% dostarczonego ciepła za pomocą licznika ultradźwiękowego SHARKY i systemu zdalnego odczytu IZAR rozwiązania MIROMETR dla Przedsiębiorstw Ciepłowniczych Serdecznie witamy!

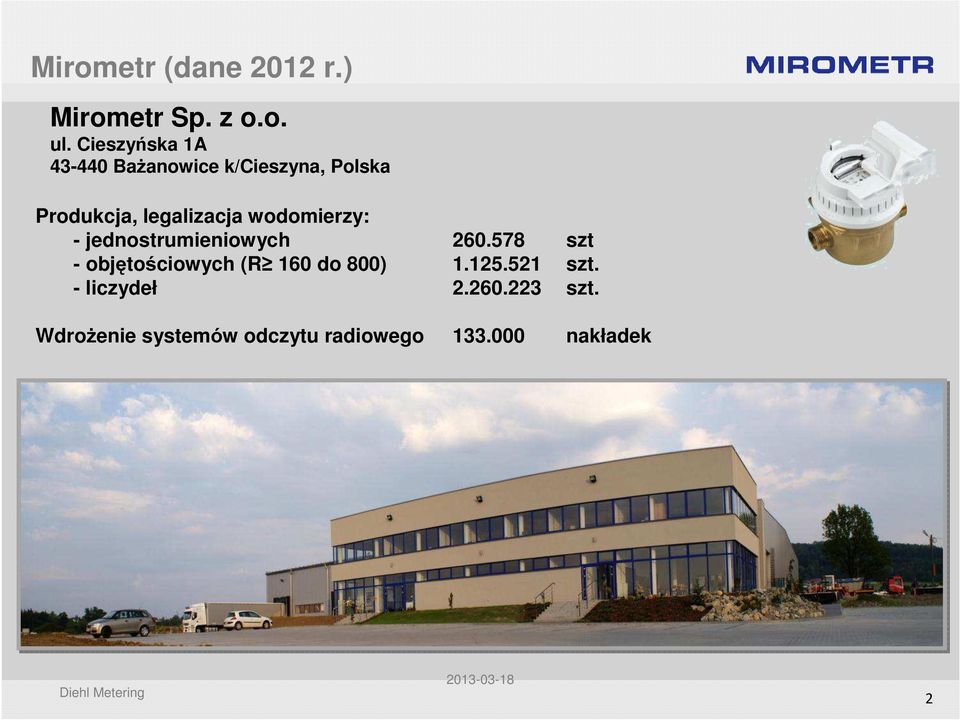

2 Mirometr (dane 2012 r.) Mirometr Sp. z o.o. ul. Cieszyńska 1A Bażanowice k/cieszyna, Polska Produkcja, legalizacja wodomierzy: - jednostrumieniowych szt - objętościowych (R 160 do 800) szt. - liczydeł szt. Wdrożenie systemόw odczytu radiowego nakładek Diehl Metering
3 Koncern DIEHL / Grupa DIEHL Metering (2012 r.) Koncern DIEHL 5 Firmowych pionów 3 Mld * * Metal Elektronika Obronny Lotnictwo Opomiarowanie 362 mln * liczników * nakł. radio HYDROMETER SAPPEL DIEHL Metering Systems DIEHL Metering Services MOM EWT MIROMETR SAPPEL do Brasil 21 mln wodomierzy HYDROMETER Shandong DIEHL Middle East DIEHL Gas metering * : jeszcze

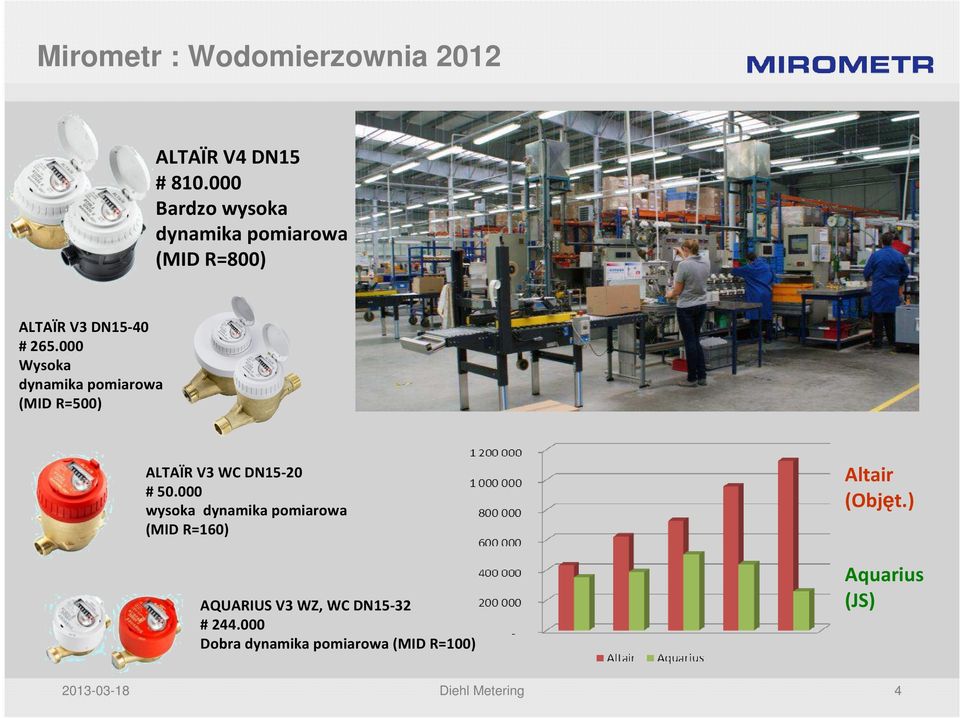

4 Mirometr : Wodomierzownia 2012 ALTAÏR V4 DN15 # Bardzo wysoka dynamika pomiarowa (MID R=800) ALTAÏR V3 DN15-40 # Wysoka dynamika pomiarowa (MID R=500) ALTAÏR V3 WC DN15-20 # wysoka dynamika pomiarowa (MID R=160) AQUARIUS V3 WZ, WC DN15-32 # Dobra dynamika pomiarowa (MID R=100) Altair (Objęt.) Aquarius (JS) Diehl Metering 4

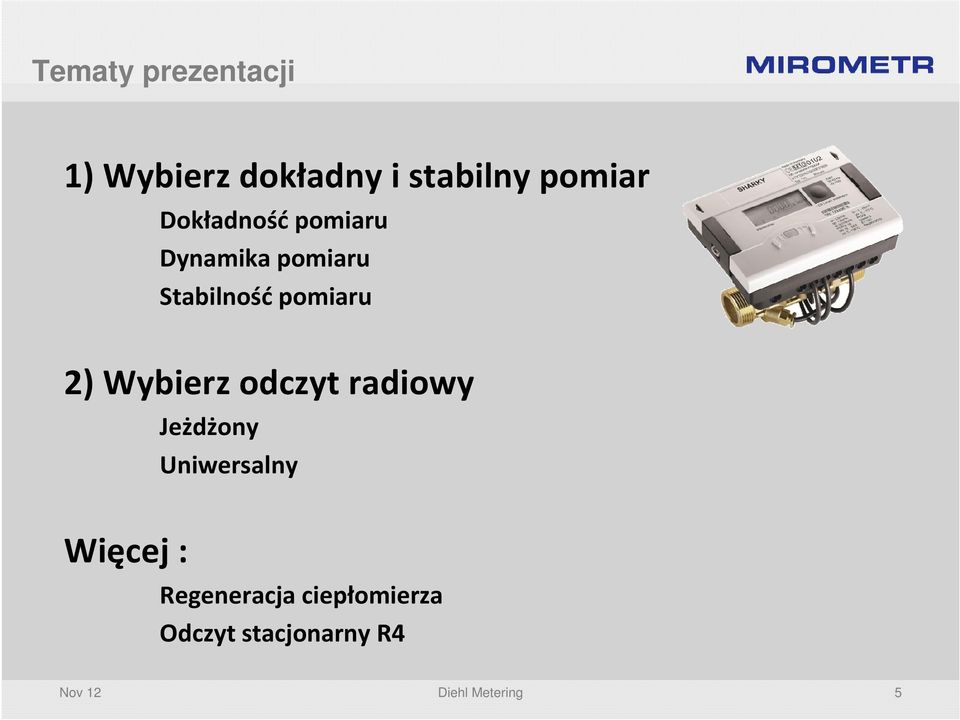

5 Tematy prezentacji 1) Wybierz dokładny i stabilny pomiar Dokładność pomiaru Dynamika pomiaru Stabilność pomiaru 2) Wybierz odczyt radiowy Więcej : Jeżdżony Uniwersalny Regeneracja ciepłomierza Odczyt stacjonarny R4 Nov 12 Diehl Metering 5

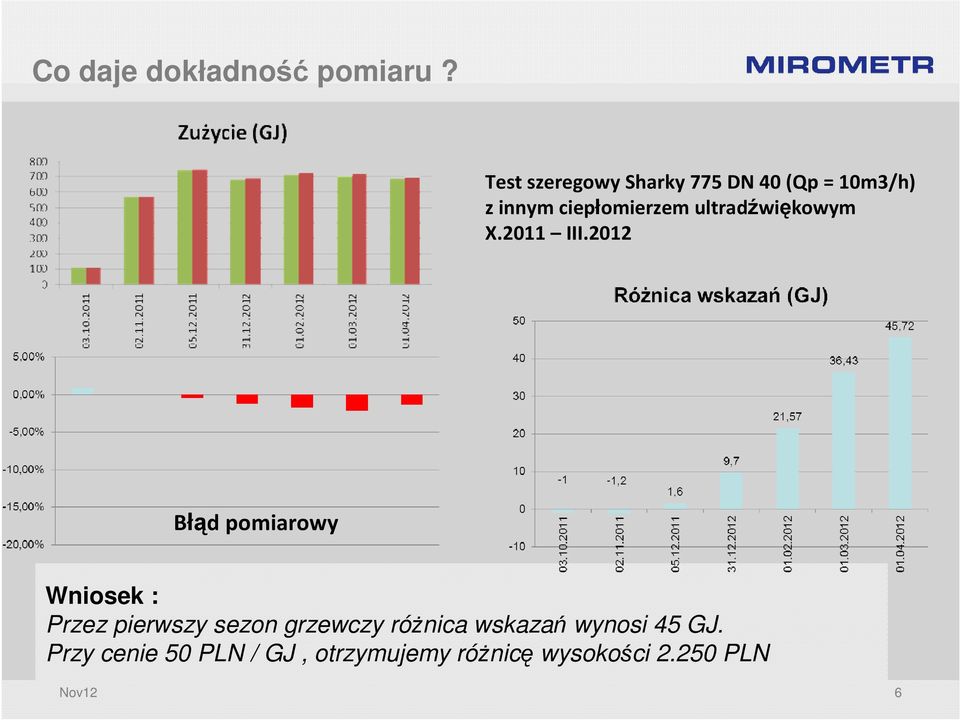

6 Co daje dokładność pomiaru? Test szeregowy Sharky 775 DN 40 (Qp = 10m3/h) z innym ciepłomierzem ultradźwiękowym X.2011 III.2012 Błąd pomiarowy Wniosek : Przez pierwszy sezon grzewczy różnica wskazań wynosi 45 GJ. Przy cenie 50 PLN / GJ, otrzymujemy różnicę wysokości PLN Nov12 6
7 Klasa metrologiczna 2 Rozszerzona dynamika pomiaru 1:250 (Qi:Qp) 1 : : 100 Klasa dokładności 2 gwarantuje mniejsze błędy pomiarowe Wniosek : Przez lepszą klasę (Kl 2)oraz rozszerzoną dynamikę pomiaru (Qp:Qi = 1:250) zafakturujesz energię cieplną zużytą przy wszystkich przepływach. Nov 12 7
8 Dokładność metrologii : opatentowana technologia Trzpień pozycjonujący Sonda ultradźwiękowa Sonda ultradźwiękowa Wejście Wyjście Cykl pomiarowy : Po 8 odbiciach fali ultradźwiękowej, uzyskaliśmy już dokładny pomiar. (inne systemy potrzebują 128 odbić) Rura pomiarowa Wniosek : Reflektory ze stali Szybka reakcja pomiaru nierdzewnej Żywotności baterii (2 okresy legalizacyjne, z radiem włączonym) Nov 12 8
9 Stabilność pomiaru w czasie: AGFW-test ciepłomierzy-maj 2009 (niezależne zgromadzenie Ciepłowników w Niemczech) q p 2.5 m³/h Wniosek : Po sezonie pracy ciepłomierza SHARKY w brudnej wodzie zafakturujemy tyle co z nowym ciepłomierzem. Wniosek : Ciepłomierz zazwyczaj traci na metrologii przez zabrudzenie lusterek. Wzrost błędu metrologicznego to wzrost ilości energii niezafakturowanej dla dostawcy Nov 12 9
10 Stabilność pomiaru : opatentowana technologia Trzpień pozycjonujący Sonda ultradźwiękowa Sonda ultradźwiękowa Wejście Wyjście Samoczyszczenie lusterek: Przepływ wody czyści na bieżąco lustra, utrzymując dokładność pomiaru Rura pomiarowa Wniosek : Reflektory ze stali Technologia Sharky pozwala na niezawodną nierdzewnej pracę w «brudnej wodzie» oraz utrzymanie dokładności pomiarowej Nov 12 10

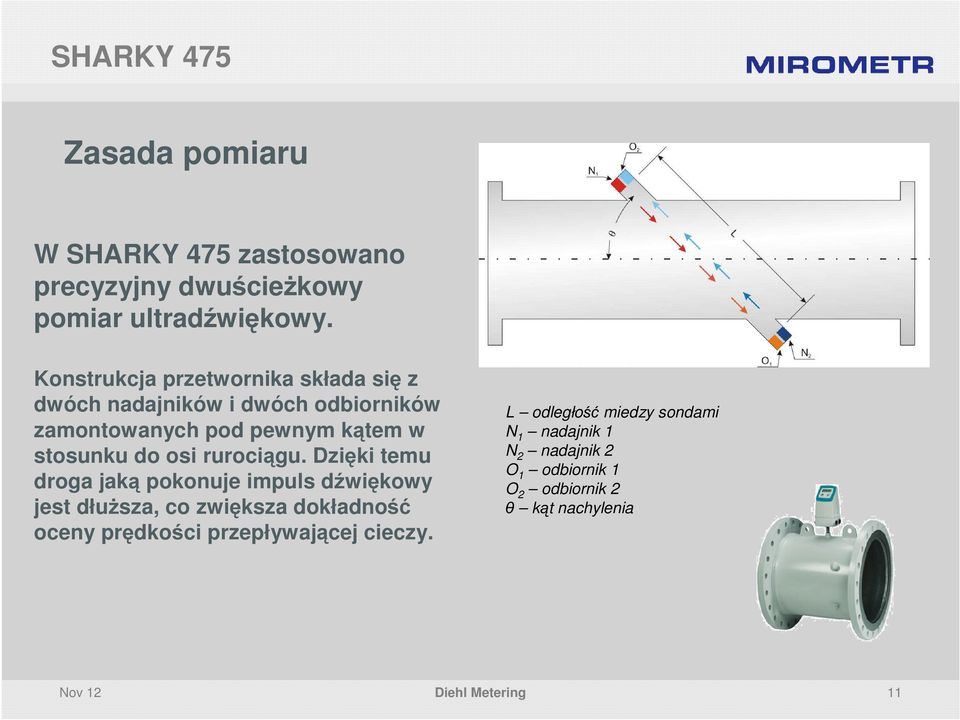

11 SHARKY 475 Zasada pomiaru W SHARKY 475 zastosowano precyzyjny dwuścieżkowy pomiar ultradźwiękowy. Konstrukcja przetwornika składa się z dwóch nadajników i dwóch odbiorników zamontowanych pod pewnym kątem w stosunku do osi rurociągu. Dzięki temu droga jaką pokonuje impuls dźwiękowy jest dłuższa, co zwiększa dokładność oceny prędkości przepływającej cieczy. L odległość miedzy sondami N 1 nadajnik 1 N 2 nadajnik 2 O 1 odbiornik 1 O 2 odbiornik 2 θ kąt nachylenia Nov 12 Diehl Metering 11
12 SHARKY 475 Oferowane średnice DN [mm] Qp [m 3 /h] Qs [m 3 /h] Nov 12 Diehl Metering 12

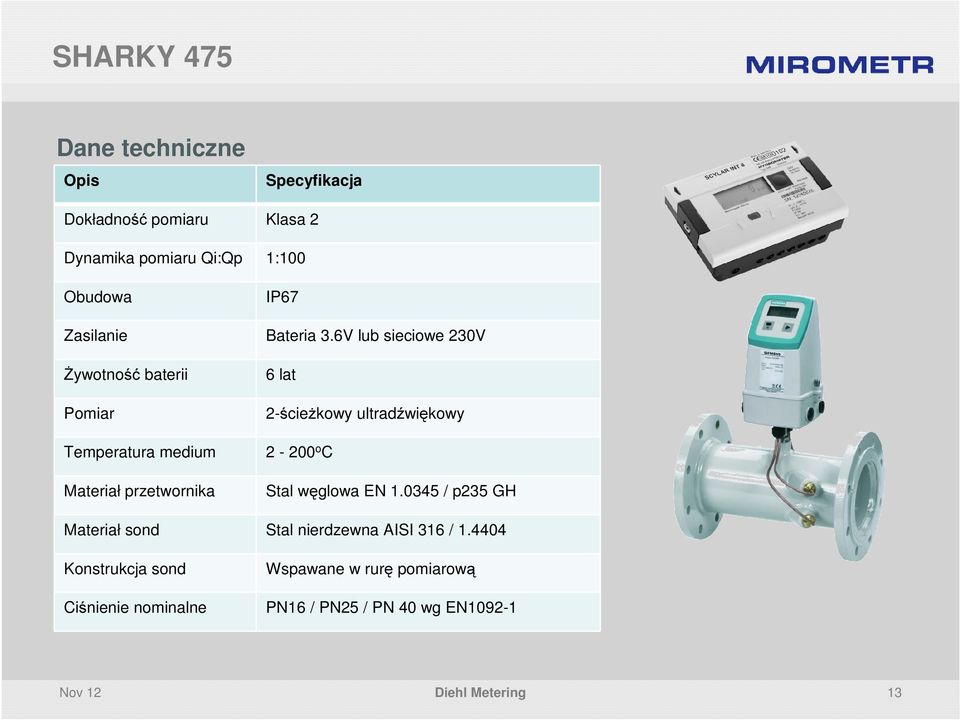

13 SHARKY 475 Dane techniczne Opis Specyfikacja Dokładność pomiaru Klasa 2 Dynamika pomiaru Qi:Qp 1:100 Obudowa Zasilanie Żywotność baterii Pomiar Temperatura medium Materiał przetwornika IP67 Bateria 3.6V lub sieciowe 230V 6 lat 2-ścieżkowy ultradźwiękowy o C Stal węglowa EN / p235 GH Materiał sond Stal nierdzewna AISI 316 / Konstrukcja sond Ciśnienie nominalne Wspawane w rurę pomiarową PN16 / PN25 / PN 40 wg EN Nov 12 Diehl Metering 13
14 Odczyt radiowy jeżdżony IZAR Nov 12 Diehl Metering 14
15 Co daje odczyt radiowy? Referencja z wiodącego PEC z południa Polski Nov 12 Diehl Metering 15
16 Typy odczytu Koszt odczytu / licznik Odczyt ręczny Odczyt radiowy pieszo Odczyt radiowy Stacjonarny : Telemetria (sterowanie Węzła) Odczyt radiowy Jeżdżony IZAR UNIWERSALNY (niezależny od producenta) SZYBKI (jeżdżony 25 km/h) WYTRWAŁY (2 okresy legal.) IZAR GPRS (Odczyt ciepłomierza) (2013 r.) Wniosek : Odczyty radiowe jeżdżone to skuteczne uzupełnienie do telemetrii np. dla domów jednorodzinnych Szybkość odczytu Nov 12 16

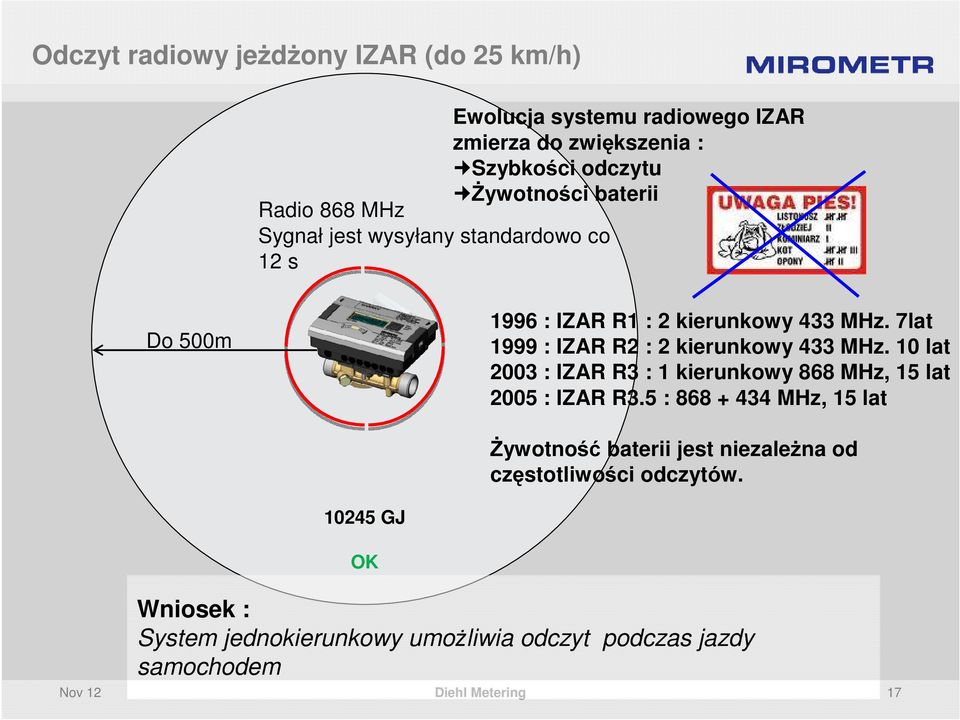

17 Odczyt radiowy jeżdżony IZAR (do 25 km/h) Ewolucja systemu radiowego IZAR zmierza do zwiększenia : Szybkości odczytu Żywotności baterii Radio 868 MHz Sygnał jest wysyłany standardowo co 12 s Do 500m 1996 : IZAR R1 : 2 kierunkowy 433 MHz. 7lat 1999 : IZAR R2 : 2 kierunkowy 433 MHz. 10 lat 2003 : IZAR R3 : 1 kierunkowy 868 MHz, 15 lat 2005 : IZAR R3.5 : MHz, 15 lat Żywotność baterii jest niezależna od częstotliwości odczytόw GJ OK Nov 12 Wniosek : System jednokierunkowy umożliwia odczyt podczas jazdy samochodem Diehl Metering 17
18 Uniwersalność systemu IZAR PC wyposażony w IZAR@NET Walk/Drive By Licznik ciepła SHARKY lub innego producenta Nov 12 18
19 W Polsce : 50 PEC wybrało nasz system. Zainstalowanych mamy ponad ciepłomierzy z modułami radiowymi Izar R3,5. Współpracujemy między innymi z oprogramowaniami firm tj.: ASSECO, UNISOFT, LOGICA, KOMBIT Nov 12
20 Więcej : Regeneracja Sieć stacjonarna R4 Pilotaże sieci stacjonarnej R4 w Polsce trwają do końca Marca 2013 r. Nov 12 DIEHL Metering 20
21 Regeneracja Ciepłomierza : Nasi partnerzy: ENERGA Ostrołęka ANTAP Łomianki Regeneracja : Po okresie legalizacyjnym oferujemy wymianę wkładu pomiarowego + ponowną kalibrację ciepłomierza. Bateria wytrzymuje 2 okresy legalizacyjne. Nov 12 21
22 Więcej : odczyt radiowy stacjonarny IZAR (do 1,5 km) Projekt Sprzęt Monitoring Radio 868 MHz Sygnał R3,5 wysyłany co 8 sek Radio 868 MHz Sygnał R4 wysyłany co 15 min Do 500m Do 1500m Nov 12 Diehl Metering 22
23 Więcej : odczyt radiowy stacjonarny IZAR (zasada) Projekt Sprzęt Monitoring Transmisja radiowa IZAR R4 Transmisja GPRS IZAR RDC Premium R4 Serwer danych Transmisja radiowa IZAR R3,5 SHARKY 775 R3,5 PL System bilingowy Monitoring SHARKY 775 R4 PL Architektura Systemu : Nakładka Centralka Serwer Nov 12 DIEHL Metering 23
24 Sieć stacjonarna pilotaż Bażanowice (270 pkt) Projekt Sprzęt Monitoring Jedna centralka z antenami, zamontowana na dachu domu, odczytuje nakładki (R3,5 i R4) umieszczone w obrębie m Diehl Metering 24
25 Sieć stacjonarna pilotaż Bażanowice (270 pkt) Projekt Sprzęt Monitoring 1/h R3,5 1/h R4 1/d R4 Brak Jedna centralka z antenami, zamontowana na dachu domu, odczytuje nakładki (R3,5 i R4) umieszczone w obrębie m : 174/ Diehl Metering 25
26 Sieć stacjonarna pilotaż Bażanowice (270 pkt) Projekt Sprzęt Monitoring 1/h R3,5 1/h R4 1/d R4 Brak Dwie centralki z antenami, zamontowane na dachu domu, odczytują nakładki (R3,5 i R4) umieszczone w obrębie m : 262/ Diehl Metering 26
27 Sieć stacjonarna pilotaż Bażanowice (Polska) Projekt Sprzęt Monitoring Docelowo, dane są udostepnione na serwerze FTP do analizy, przez system u klienta Przeciek? Spłuczka? Alarmy Posiadamy własne oprogramowanie do monitoringu zużycia mediów i pojawiających się alarmów (przykład: woda) Nov 12 DIEHL Metering 27
28 Nov 12 Diehl Metering 28
