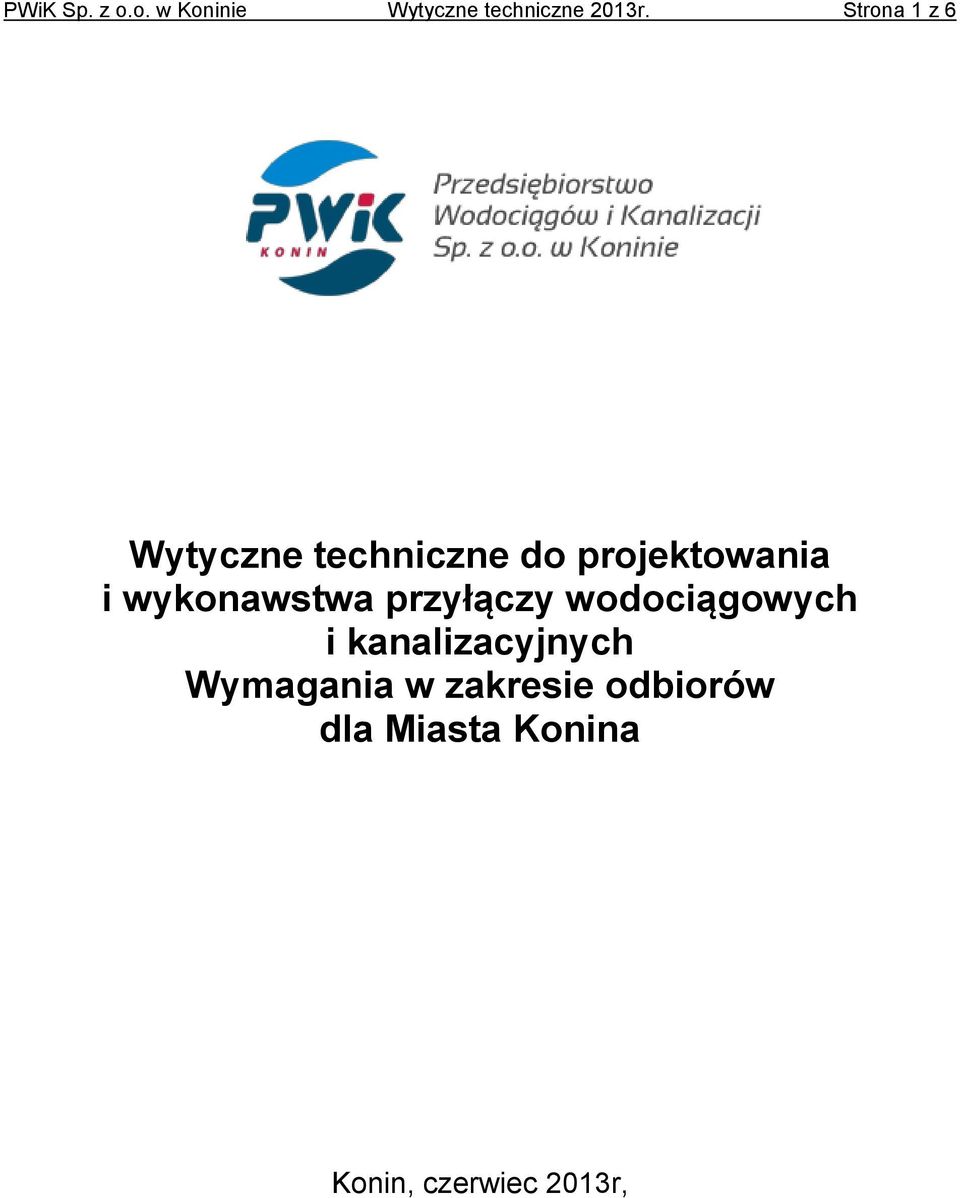

1 PWiK Sp. z o.o. w Koninie Wytyczne techniczne 2013r. Strona 1 z 6 Wytyczne techniczne do projektowania i wykonawstwa przyłączy wodociągowych i kanalizacyjnych Wymagania w zakresie odbiorów dla Miasta Konina Konin, czerwiec 2013r,

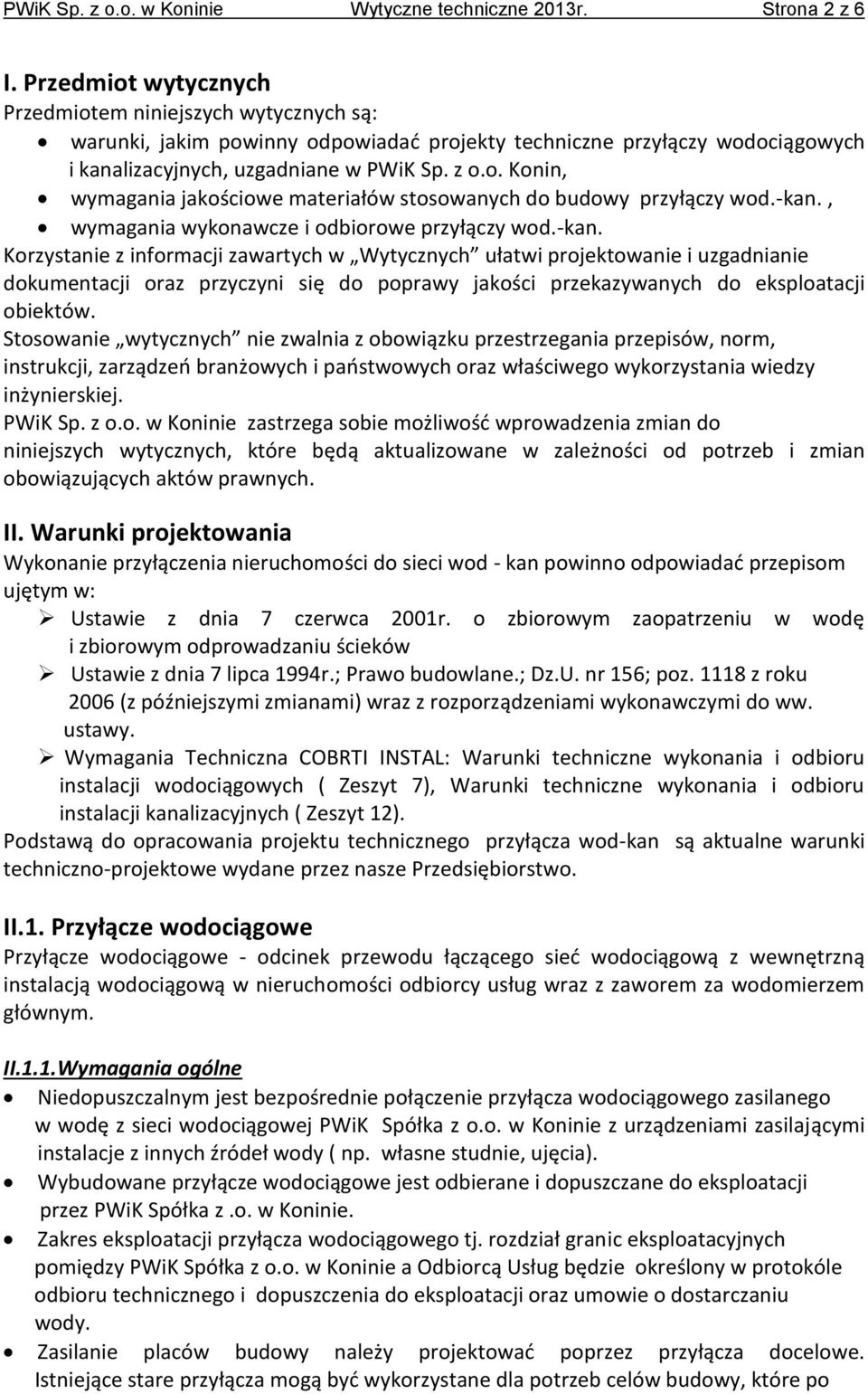

2 PWiK Sp. z o.o. w Koninie Wytyczne techniczne 2013r. Strona 2 z 6 I. Przedmiot wytycznych Przedmiotem niniejszych wytycznych są: warunki, jakim powinny odpowiadać projekty techniczne przyłączy wodociągowych i kanalizacyjnych, uzgadniane w PWiK Sp. z o.o. Konin, wymagania jakościowe materiałów stosowanych do budowy przyłączy wod.-kan., wymagania wykonawcze i odbiorowe przyłączy wod.-kan. Korzystanie z informacji zawartych w Wytycznych ułatwi projektowanie i uzgadnianie dokumentacji oraz przyczyni się do poprawy jakości przekazywanych do eksploatacji obiektów. Stosowanie wytycznych nie zwalnia z obowiązku przestrzegania przepisów, norm, instrukcji, zarządzeń branżowych i państwowych oraz właściwego wykorzystania wiedzy inżynierskiej. PWiK Sp. z o.o. w Koninie zastrzega sobie możliwość wprowadzenia zmian do niniejszych wytycznych, które będą aktualizowane w zależności od potrzeb i zmian obowiązujących aktów prawnych. II. Warunki projektowania Wykonanie przyłączenia nieruchomości do sieci wod - kan powinno odpowiadać przepisom ujętym w: Ustawie z dnia 7 czerwca 2001r. o zbiorowym zaopatrzeniu w wodę i zbiorowym odprowadzaniu ścieków Ustawie z dnia 7 lipca 1994r.; Prawo budowlane.; Dz.U. nr 156; poz z roku 2006 (z późniejszymi zmianami) wraz z rozporządzeniami wykonawczymi do ww. ustawy. Wymagania Techniczna COBRTI INSTAL: Warunki techniczne wykonania i odbioru instalacji wodociągowych ( Zeszyt 7), Warunki techniczne wykonania i odbioru instalacji kanalizacyjnych ( Zeszyt 12). Podstawą do opracowania projektu technicznego przyłącza wod-kan są aktualne warunki techniczno-projektowe wydane przez nasze Przedsiębiorstwo. II.1. Przyłącze wodociągowe Przyłącze wodociągowe - odcinek przewodu łączącego sieć wodociągową z wewnętrzną instalacją wodociągową w nieruchomości odbiorcy usług wraz z zaworem za wodomierzem głównym. II.1.1.Wymagania ogólne Niedopuszczalnym jest bezpośrednie połączenie przyłącza wodociągowego zasilanego w wodę z sieci wodociągowej PWiK Spółka z o.o. w Koninie z urządzeniami zasilającymi instalacje z innych źródeł wody ( np. własne studnie, ujęcia). Wybudowane przyłącze wodociągowe jest odbierane i dopuszczane do eksploatacji przez PWiK Spółka z.o. w Koninie. Zakres eksploatacji przyłącza wodociągowego tj. rozdział granic eksploatacyjnych pomiędzy PWiK Spółka z o.o. w Koninie a Odbiorcą Usług będzie określony w protokóle odbioru technicznego i dopuszczenia do eksploatacji oraz umowie o dostarczaniu wody. Zasilanie placów budowy należy projektować poprzez przyłącza docelowe. Istniejące stare przyłącza mogą być wykorzystane dla potrzeb celów budowy, które po

3 PWiK Sp. z o.o. w Koninie Wytyczne techniczne 2013r. Strona 3 z 6 jej zakończeniu należy zlikwidować oraz trwale odciąć od miejskiej sieci wodociągowej. Pobór wody dla zasilania placów budowy należy bezwzględnie opomiarować, poprzez lokalizacje wodomierza w studni wodomierzowej. II.1.2.Trasa przyłączy wodociągowych Nie projektować lokalizacji przyłączy wodociągowych pod wjazdami i bramami oraz pod wjazdami do garaży budynków wielorodzinnych. Przyłącza wodociągowe należy projektować prostopadle do sieci wodociągowej, w miarę możliwości bez załamań ich trasy. Przy projektowaniu przejścia przyłącza wodociągowego pod ławą fundamentową należy zachować odległość min. 1,0 m od narożnika budynku. Trasy przyłącza wodociągowego nie należy lokalizować wzdłuż skarpy. W przypadku budynków dwurodzinnych bliźniaczych, w zabudowie segmentowej dopuszcza się zaprojektowanie jednego przyłącza wodociągowego dla dwóch segmentów pod warunkiem oddzielnego ich wprowadzenie do budynku i połączenia z instalacją wewnętrzną. II.1.3.Materiał, średnica, przykrycie, spadek, prędkość przepływu. Materiał : Do budowy przyłączy wodociągowych należy stosować : a).przewody z polietylenu PE -80 SDR 11 lub PE 100 SDR 17, b).rury z żeliwa sferoidalnego z odpowiednio dobranym typem połączeń. Trasę przyłączy wodociągowych z rur PE HD należy oznaczyć taśmą lokalizacyjną z wkładką metalową, układaną na wysokości ok.0,30 cm nad przewodem. Materiały używane do budowy przyłączy wodociągowych powinny posiadać odpowiednie certyfikaty, aprobaty techniczne i świadectwa dopuszczenia do stosowania oraz atesty Państwowego Zakładu Higieny. Średnica Średnicę przyłącza wodociągowego należy dobierać w oparciu o przepływ obliczeniowy wody dla obiektu. Przy projektowaniu przyłącza wodociągowego dla celów bytowych oraz zabezpieczenia przeciwpożarowego, średnicę przyłącza należy dobrać w oparciu o większy przepływ. W projekcie należy przedłożyć bilans wody opracowany na podstawie jednostkowego zapotrzebowania wody na osobę/dobę, pracownika/zmianę, na ilość wytworzonego produktu itd. Wysokość przykrycia przyłącza wodociągowego Projektując zagłębienie przyłącza wodociągowego należy uwzględniać głębokość przemarzania gruntu. Na terenie miasta Konina należy przyjmować przykrycie ( odległość od rzędnej terenu do rzędnej wierzchu rury )-1,5 m. Przewody wodociągowe należy układać na gruncie posiadającym odpowiednią nośność lub z uwzględnieniem wymiany gruntu. Podsypkę i zasypkę należy wykonywać zgodnie z aktualnymi normami i instrukcjami producenta rur.

4 PWiK Sp. z o.o. w Koninie Wytyczne techniczne 2013r. Strona 4 z 6 Spadek przyłącza i prędkość przepływu. Przyłącze wodociągowe należy projektować ze spadkiem w kierunku przewodu wodociągowego. W przypadku konieczności prowadzenia przyłącza z dużym spadkiem należy zwrócić uwagę, aby zasuwy montowane były na odcinkach poziomych, Prędkość przepływu w przyłączach wodociągowych nie powinna przekraczać 1,0 m/s. II.1.4. Połączenie projektowanych przyłączy z istniejącą sieci wodociągową. Połączenie projektowanego przyłącza o średnicy DN 25 - DN50 z istniejącą siecią wodociągową przewidzieć za pomocą: opaski (nawiertki) przeznaczonej do montażu na przewodach wodociągowych pracujących pod ciśnieniem, z zasuwą odcinającą z żeliwa sferoidalnego DN 40 DN 50. Dla przyłączy o średnicy >DN 50 za pomocą trójnika z zasuwą odcinającą. Na przyłączach wodociągowych należy stosować zasuwy z miękkim uszczelnieniem klina, na ciśnienie nominalne min. 1 MPa. Zasuwy należy montować w terenie ogólnodostępnym. Zasuwę na przyłączu należy oznaczyć w terenie tabliczką informacyjną. II.1.5. Wodomierze. Na każdym połączeniu instalacji wodociągowej z przyłączem wodociągowym powinien być zainstalowany wodomierz główny. W przypadku wykonywania instalacji wodociągowej wspólnej do celów gospodarczych i przeciwpożarowych oraz tam, gdzie występują duże wahania rozbioru wody przy dużym jej zużyciu, gdy wartości natężenia przepływu nie mieszczą się w zakresie pomiarowym jednego wodomierza, należy stosować wodomierze sprzężone, Doboru wodomierza należy dokonywać na podstawie spodziewanych rzeczywistych rozbiorów wody. Przy doborze wodomierza należy uwzględnić zapotrzebowanie wody na cele socjalno-bytowe oraz przeciwpożarowe, W projekcie podać dane techniczne projektowanego wodomierza, Wodomierz główny na przyłączu wodociągowym należy lokalizować zgodnie z wymaganiami Rozporządzenia Ministra Infrastruktury z dnia r. (Dz. U. 02. nr.75, poz.690 z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie : wodomierz główny powinien być umieszczony w budynku (w piwnicy lub na parterze bezpośrednio przy ścianie), w miejscu wydzielonym, łatwo dostępnym dla montażu, demontażu, obsługi i konserwacji całego zestawu oraz odczytu wskazań wodomierza przez nasze służby, jeżeli nieruchomość gruntowa nie jest zabudowana lub budynek został usytuowany w odległości większej niż 15 m od linii rozgraniczającej nieruchomość od ulicy, zestaw wodomierzowy umieścić w studni wodomierzowej. Min. 1,0 m przed i za studnią wodomierzową wymaga się zastosować przewód stalowy lub żeliwny, Przed i za wodomierzem głównym należy zaprojektować zawory odcinające, Za każdym zestawem wodomierzowym, po stronie instalacji wewnętrznej, przewidzieć zawór antyskażeniowy - zabezpieczenie przed wtórnym zanieczyszczeniem wody.

5 PWiK Sp. z o.o. w Koninie Wytyczne techniczne 2013r. Strona 5 z 6 II.2. Przyłącze kanalizacji sanitarnej Na terenie miasta Konina obowiązuje rozdzielczy system kanalizacji, składający się z kanalizacji sanitarnej przeznaczonej wyłącznie do odprowadzenia ścieków bytowych, przemysłowych i komunalnych oraz kanalizacji deszczowej przeznaczonej do odprowadzenia wód opadowych i wód gruntowych. Zabronione jest włączanie kanalizacji deszczowej do kanalizacji sanitarnej i odwrotnie. Przyłącze kanalizacji sanitarnej odcinek przewodu łączącego wewnętrzną instalację kanalizacyjną w nieruchomości odbiorcy usług z siecią kanalizacyjną, za pierwszą studzienką, licząc od strony budynku, a w przypadku jej braku do granicy nieruchomości gruntowej. II.2.1.Wymagania : Średnica przyłącza kanalizacji sanitarnej powinna być dostosowana do przewidywanej ilości odprowadzanych ścieków z budynku i nie może być mniejsza niż 150 mm, Połączenia przyłącza kanalizacyjnego z kanałem sanitarnym należy wykonać za pomocą studzienek połączeniowych rewizyjnych o średnicy Ø 425, Ø 600, Ø 1000 lub Ø 1200 mm Połączenia przyłączy kanalizacyjnych z instalacją kanalizacyjną należy wykonywać za pomocą studzienek inspekcyjnych połączeniowych wykonanych z tworzyw sztucznych o średnicy wewnętrznej 425m, 600 lub Zmianę kierunku i spadku przyłącza projektować w studniach rewizyjnych, Należy przyjmować spadki przyłączy zapewniając prędkości przepływów ścieków nie powodujących odkładania się osadów (zaleca się min. dopuszczalny spadek 2% przyłącza o średnicy Ø 150 ). Odległości między studzienkami w zależności od średnicy przyłącza powinny wynosić: a).dla średnicy 0,15m - do 35m, b).dla średnicy 0,20m - do 45m, c). dla średnicy powyżej 0,20m - do 60m. Włączenie przyłącza kanalizacji sanitarnej do istniejącej studzienki należy wykonać poprzez kaskadę zewnętrzna - dla włączeń powyżej 0,50 m od kinety). W przypadku studzienek z tworzyw sztucznych ( na terenie posesji ) włączenie powyżej kinety należy wykonywać zgodnie z instrukcją montażową producenta ( np. wkładka insitu ). Na wewnętrznej instalacji, w pomieszczeniach usytuowanych poniżej poziomu terenu, wyposażonych w przybory sanitarne i wpusty podłogowe, należy projektować urządzenia przeciw zalewowe, zabezpieczające przed zalaniem ściekami ( Dz. U. Nr 75 poz. 690 Rozporządzenie Ministra Infrastruktury z dnia r.). II.2.2.Materiał : Do budowy przyłączy mogą być stosowane: rury z tworzyw sztucznych (min. SN8),rury kamionkowe kielichowe obustronnie szkliwione nowej generacji, łączone na uszczelki, rury kanalizacyjne z żeliwa sferoidalnego, rury z żywic poliestrowych (min. SN10).Materiał użyte do budowy przyłącza kanalizacji sanitarnej muszą zapewnić jego

6 PWiK Sp. z o.o. w Koninie Wytyczne techniczne 2013r. Strona 6 z 6 szczelność [np. rury na uszczelki gumowe], wytrzymałość mechaniczną, odporność na korozję i ścieranie. Materiały używane do budowy przyłączy powinny posiadać odpowiednie certyfikaty, aprobaty techniczne i świadectwa dopuszczenia do stosowania na rynku polskim. Należy stosować I klasę materiału. Nie należy łączyć różnych materiałów na jednym przyłączu. II.2.3.Studzienki : Studzienki kanalizacyjne powinny być wykonane z materiałów trwałych, wodoszczelnych i charakteryzujących się odpornością na czynniki chemiczne. Zaleca się tworzywa sztuczne, beton klasy nie mniejszej niż B 45, polimerobeton. Typ włazu na studzience dobrać w zależności od przewidywanego obciążenia związanego z usytuowaniem studzienki zgodnie z aktualną normą oraz katalogiem producenta III. Wymagania odbiorowe 1. Zgłosić rozpoczęcie robót w PWiK Sp. z o.o. Konin. 2. Włączenie w istniejącą sieć wodociągową i kanalizacji sanitarnej wykonać w uzgodnieniu i pod nadzorem służb technicznych naszego Przedsiębiorstwa. 3. Podczas realizacji przyłącza wodociągowego i kanalizacji sanitarnej należy przestrzegać trybu postępowania określonego w wydanym Dzienniku Robót przez PWiK Sp. z o.o. w Koninie, który stanowi integralną część uzgodnionego projektu technicznego. 4. Przedsiębiorstwo zastrzega sobie udział w próbie ciśnieniowej przyłącza wodociągowego oraz odbiorze przyłączy wod-kan przed zasypaniem. 5. Warunkiem dopuszczenia wybudowanych przyłączy do eksploatacji jest : przeprowadzenie płukania, ocena higieniczna wydana przez Państwowego Powiatowego Inspektora Sanitarnego na zastosowanie materiału do dystrybucji wody, wykonanie sprawozdania z badań laboratoryjnych przeprowadzone przez laboratorium Państwowej Inspekcji Sanitarnej lub inne laboratorium o udokumentowanym systemie jakości prowadzenia badań wody, zatwierdzonym przez Państwową Inspekcję Sanitarną, co najmniej w zakresie wymaganym dla monitoringu przeglądowego tj. : bakterie grupy coli, Escherichia coli, Enterokoki, ogólna liczba mikroorganizmów w 22 0 C, dokonanie odbioru technicznego i dopuszczenia do eksploatacji wybudowanych przyłączy przez Dział Techniczno-Inwestycyjny Przedsiębiorstwa. 6. Całość robót należy zgłosić do odbioru w PWiK Sp. z o.o. Do odbioru należy przedłożyć: - uzgodnioną dokumentację projektową; - powykonawczą inwentaryzację geodezyjną; - atesty, deklaracje zgodności, certyfikaty na zastosowane materiały; - protokoły badań i sprawdzeń ( badanie laboratoryjne wody, próby szczelności, dezynfekcji, płukania itp.)..
