1 Podstawowe informacje o bazach danych Technologie Informacyjne dr inż. Michna Michał, Politechnika Gdańska 2012/2013

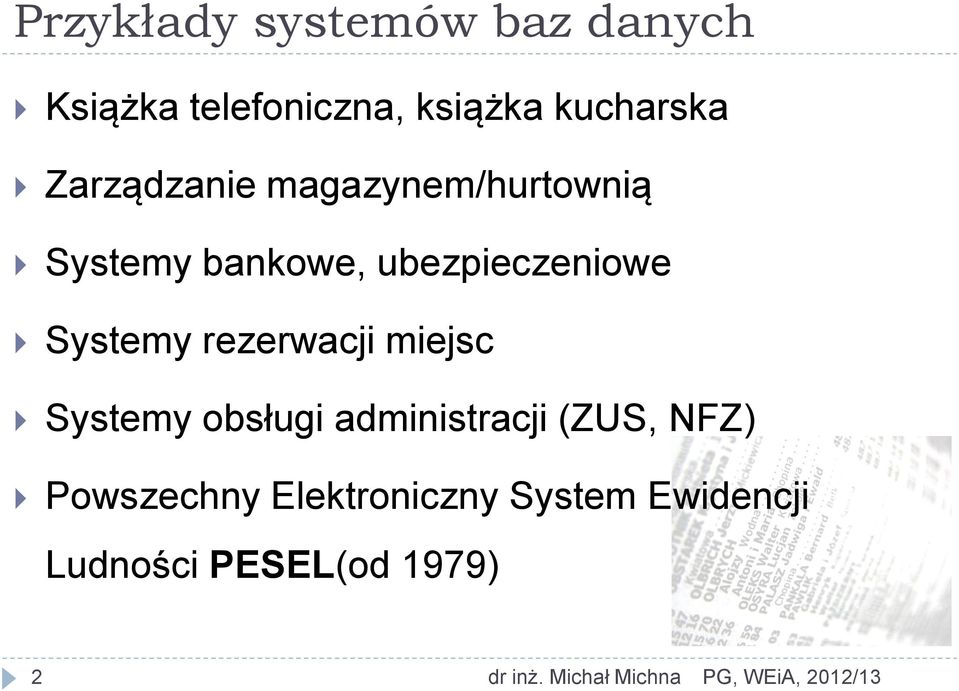

2 Przykłady systemów baz danych Książka telefoniczna, książka kucharska Zarządzanie magazynem/hurtownią Systemy bankowe, ubezpieczeniowe Systemy rezerwacji miejsc Systemy obsługi administracji (ZUS, NFZ) Powszechny Elektroniczny System Ewidencji Ludności PESEL(od 1979) 2 dr inż. Michał Michna PG, WEiA, 2012/13

3 Przykłady systemów baz danych Systemy wspomagania projektowania CAD/CAM Magazyny (hurtownie) danych Systemy wspomagania inżynierii oprogramowania CASE Systemy z bazami wiedzy Systemy medyczne Systemy kartograficzne GIS 3 dr inż. Michał Michna PG, WEiA, 2012/13

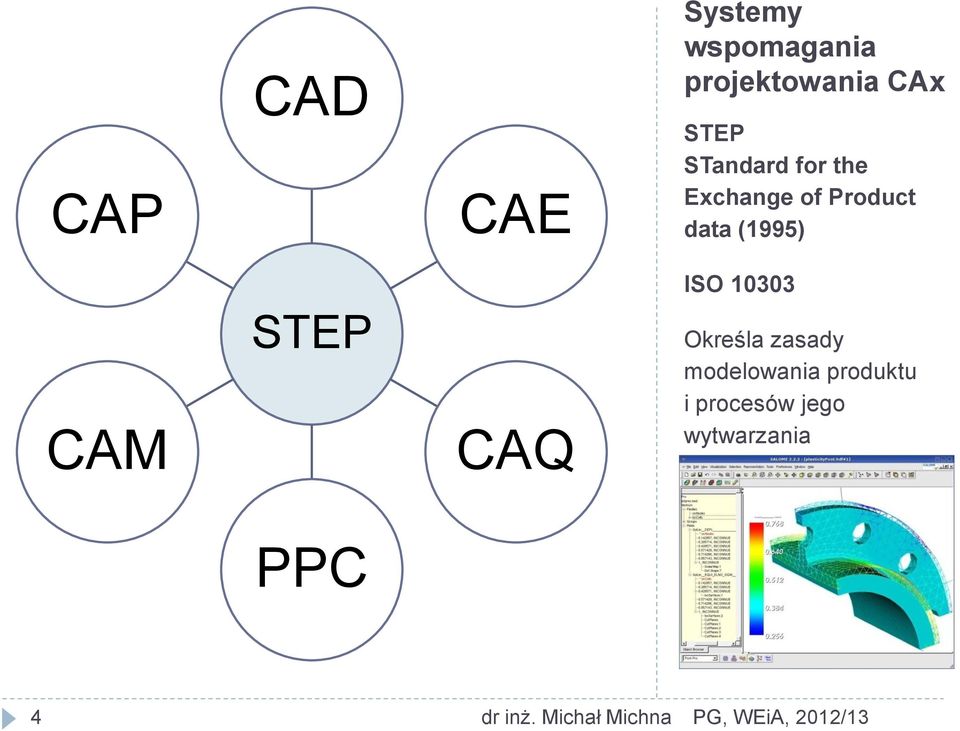

4 CAP CAD CAE Systemy wspomagania projektowania CAx STEP STandard for the Exchange of Product data (1995) CAM STEP CAQ ISO Określa zasady modelowania produktu i procesów jego wytwarzania za pomocą technik CAx PPC 4 dr inż. Michał Michna PG, WEiA, 2012/13

5 Systemy wspomagania projektowania CAD/CAM 5 dr inż. Michał Michna PG, WEiA, 2012/13

6 Typy systemów baz danych Proste typy danych Kartotekowe Hierarchiczne Sieciowe Relacyjne Obiektowe Relacyjnoobiektowe Strumieniowe Temporalne Bazy sekwencyjne flat files płaski plik pliki nie są ze sobą połączone dane przechowywane w sposób liniowy znalezienie danych wymaga przeglądania pliku od początu nośnik danych taśma magnetyczna Złożone typy danych 6 dr inż. Michał Michna PG, WEiA, 2012/13

7 Typy systemów baz danych Proste typy danych Kartotekowe Hierarchiczne Sieciowe Relacyjne Obiektowe Relacyjnoobiektowe Strumieniowe Temporalne BDAM - Basic Direct Access Method Metoda ta, w przeciwieństwie do plików sekwencyjnych, wykorzystuje algorytm mieszający (ang. hashing algorithm) w celu określenia adresu konkretnego rekordu na dysku Złożone typy danych 7 dr inż. Michał Michna PG, WEiA, 2012/13

8 Typy systemów baz danych Proste typy danych Kartotekowe Hierarchiczne Sieciowe Relacyjne Obiektowe Relacyjnoobiektowe Strumieniowe Temporalne Złożone typy danych ISAM (Indexed Sequential Access Method) Działanie tej metody opiera się na istnieniu pliku z indeksami. W najprostszej postaci indeks składa się z dwóch pól. pierwsze pole jest symbolicznym kluczem, natomiast drugie pole zawiera adres dyskowy powiązanego z tym kluczem rekordu 8 dr inż. Michał Michna PG, WEiA, 2012/13

9 Typy systemów baz danych Proste typy danych Kartotekowe Hierarchiczne Sieciowe Relacyjne Obiektowe Relacyjnoobiektowe Strumieniowe Temporalne wady dostęp do danych przez kilka aplikacji duplikowanie informacji zmiana struktury plików wymaga aktualizacji wszystkich programów brak mechanizmów zabezpieczających brak jednolitego formatu przechowywania danych Złożone typy danych 9 dr inż. Michał Michna PG, WEiA, 2012/13

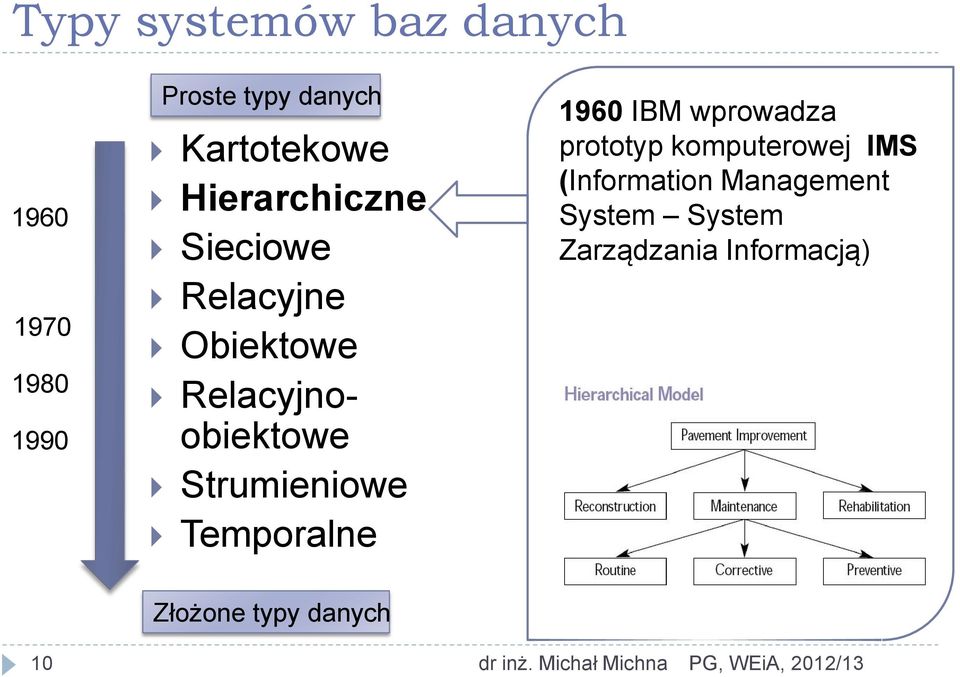

10 Typy systemów baz danych Proste typy danych Kartotekowe Hierarchiczne Sieciowe Relacyjne Obiektowe Relacyjnoobiektowe Strumieniowe Temporalne 1960 IBM wprowadza prototyp komputerowej IMS (Information Management System System Zarządzania Informacją) Złożone typy danych 10 dr inż. Michał Michna PG, WEiA, 2012/13

11 Typy systemów baz danych Proste typy danych Kartotekowe Hierarchiczne Sieciowe Relacyjne Obiektowe Relacyjnoobiektowe Strumieniowe Temporalne zalety łatwość zastosowania modelu hierarchicznego, bardzo duża szybkość działania, są to systemy, które okazały się na tyle dobre, że są nadal wykorzystywane. Złożone typy danych 11 dr inż. Michał Michna PG, WEiA, 2012/13

12 Typy systemów baz danych Proste typy danych Kartotekowe Hierarchiczne Sieciowe Relacyjne Obiektowe Relacyjnoobiektowe Strumieniowe Temporalne wady ścisłe reguły dotyczące relacji, wstawianie i kasowanie danych może okazać się bardzo skomplikowane, dostęp do niższych warstw jest możliwy tylko poprzez warstwy nadrzędne, trudności w modelowaniu relacji typu wiele-do-wielu Złożone typy danych 12 dr inż. Michał Michna PG, WEiA, 2012/13

13 Typy systemów baz danych Proste typy danych Kartotekowe Hierarchiczne Sieciowe Relacyjne Obiektowe Relacyjnoobiektowe Strumieniowe Temporalne Złożone typy danych CODASYL (Conference On Data Systems Languages) sieciowy system zarządzania bazą danych język kontroli urządzeń DMCL (Device Media Control Language) język manipulacji danymi DML (Data Manipulation Language) języka definiowania danych DDL (Data Definition Language) Struktura danych tworzy graf, czyli sieć 13 dr inż. Michał Michna PG, WEiA, 2012/13

14 Typy systemów baz danych Proste typy danych Kartotekowe Hierarchiczne Sieciowe Relacyjne Obiektowe Relacyjnoobiektowe Strumieniowe Temporalne relacyjny model danych 1970 dr Edgar Ted Codd (IBM) dane przechowywane w tabelach - relacje język SQL w celu ułatwienia dostępu do danych i ich modyfikacji niezależność danych klucz główny prostota Złożone typy danych 14 dr inż. Michał Michna PG, WEiA, 2012/13

15 Typy systemów baz danych Proste typy danych Kartotekowe Hierarchiczne Sieciowe Relacyjne Obiektowe Relacyjnoobiektowe Strumieniowe Temporalne Złożone typy danych Manifesty baz danych dwanaście reguł prawdziwego systemu relacyjnego 1989 The Object-Oriented Database System Manifesto Obiektowa baza danych jest zbiorem obiektów, których zachowanie się i stan oraz związki są określone zgodnie z obiektowym modelem danych 15 dr inż. Michał Michna PG, WEiA, 2012/13

16 Typy systemów baz danych Proste typy danych Kartotekowe Hierarchiczne Sieciowe Relacyjne Obiektowe Relacyjnoobiektowe Strumieniowe Temporalne Złożone typy danych bazy relacyjno obiektowe relacyjna baza danych zapisanych w strukturach obiektowych, strumieniowe bazy danych dane są przedstawione w postaci zbioru strumieni danych, temporalne bazy danych odmiana bazy relacyjnej, w której każdy rekord posiada stempel czasowy, określający czas w jakim wartość jest prawdziwa. 16 dr inż. Michał Michna PG, WEiA, 2012/13

17 Bazy danych Zbiór danych opisujący pewien wybrany fragment rzeczywistości odzwierciedlają rzeczywistość w sposób z nią zgodny (prawidłowy) są zorganizowane w specyficzny sposób, zgodnie z tzw. modelem danych Baza danych jest zarządzana przez tzw. system zarządzania bazą danych Z systemem bazy danych współpracują programy przetwarzające dane 17 dr inż. Michał Michna PG, WEiA, 2012/13

18 Systemy baz danych (SBD) System informatyczny wyspecjalizowany w kierunku wprowadzania przechowywania przetwarzania udostępniania Baza danych zbiór informacji zapisanych w ściśle określony sposób (DataBase) System zarządzania bazą danych program do przetwarzania, zarządzania bazą danych (DataBase Management System) 18 dr inż. Michał Michna PG, WEiA, 2012/13

19 Cechy funkcjonalne SBD gwarantowanie trwałości i spójności danych w bazie danych zapewnienie współbieżnego dostępu do danych autoryzacja dostępu do bazy danych efektywny dostęp do danych w środowisku scentralizowanym i rozproszonym 19 dr inż. Michał Michna PG, WEiA, 2012/13

20 Architektura baz danych Architektura klient-serwer dwuwarstwowa Serwer bazy danych wykonujący np. wyrażenia SQL Klient wysyłających żądania do serwera Architektura trzywarstwowa interfejs użytkownika logika przetwarzania baza danych 20 dr inż. Michał Michna PG, WEiA, 2012/13 20

21 Architektura baz danych zapytanie Internet odpowiedź Klient Przeglądarka WWW Serwer WWW Apache odpowiedź podaj dane Skrypt PHP wykonaj Dokument HTML Serwer baz danych MySQL 21 dr inż. Michał Michna PG, WEiA, 2012/13 21

22 Relacyjne bazy danych Podstawy, model danych, przykłady 22 dr inż. Michał Michna PG, WEiA, 2012/13

23 Relacyjne bazy danych Relacje - podstawowa struktura danych przedstawiana w postaci tabeli atrybut (kolumna) PESEL Imię Nazwisko Wykształcenie krotka rekord (wiersz) Adam Kowalski Podstawowe Marcin Kowalski Średnie Marcin Dąbrowski Wyższe Anna Kowalska Podstawowe Anna Dąbrowska Wyższe pole wartość 23 dr inż. Michał Michna PG, WEiA, 2012/13

24 Relacyjne bazy danych - wiersze Wiersze są unikalne Każdy wiersz posiada te same atrybuty Nie ma znaczenia kolejność wierszy Wiersze są dynamiczne mogą być dopisywane, usuwane, modyfikowane Wiersze powinny być identyfikowane przez pola kluczowe (klucz podstawowy) Adam Kowalski P 24 dr inż. Michał Michna PG, WEiA, 2012/13

25 Relacyjne bazy danych - kolumy Kolumny są unikalne PESEL Każdej kolumnie przypisany jest typ danych (liczba, data, godzina, ciąg znaków, znak) Nie ma znaczenia kolejność kolumn Wartości pól są atomowe Każda kolumna ma swoją nazwę Rzadko dodaje się lub kasuje kolumny 25 dr inż. Michał Michna PG, WEiA, 2012/13

26 Relacyjne bazy danych klucz podstawowy Klucze wykorzystuje się do tworzenia powiązań (relacji) pomiędzy kilkoma oddzielnymi tabelami klucz podstawowy atrybut lub zbiór atrybutów, którego wartość jednoznacznie identyfikuje krotkę relacji Z definicji, wartość atrybutu, który zdefiniowano jako klucz podstawowy jest unikalna w obrębie całej relacji i jest niepusta Przykłady: NIP, PESEL, nr dowodu, nr paszportu 26 dr inż. Michał Michna PG, WEiA, 2012/13

27 Relacyjne bazy danych - klucze KlientID Imię Nazwisko Adres 101 Joanna Kowalska Wierzbowa Anna Kowalska Narcyzowa Anna Dąbrowska Fiołkowa 11 Klucz podstawowy Klienci Zamowienia ZamowienieID KlientID Wartość Data , , , , dr inż. Michał Michna PG, WEiA, 2012/13

28 Relacyjne bazy danych klucz obcy Klucze wykorzystuje się do tworzenia powiązań (relacji) pomiędzy kilkoma oddzielnymi tabelami klucz obcy jest atrybutem lub zbiorem atrybutów, który wskazuje na klucz podstawowy w innej relacji służy do reprezentowania powiązań między danymi (łączenia relacji) 28 dr inż. Michał Michna PG, WEiA, 2012/13

29 Relacyjne bazy danych - klucze Klienci KlientID Imię Nazwisko Adres 101 Joanna Kowalska Wierzbowa Anna Kowalska Narcyzowa Anna Dąbrowska Fiołkowa 11 Klucz podstawowy Klucz obcy Zamowienia ZamowienieID KlientID Wartość Data , , , , dr inż. Michał Michna PG, WEiA, 2012/13

30 Relacyjne bazy danych - relacje Jeden-do-Jednego każdy wiersz w tabeli A może mieć tylko jeden dopasowany wiersz z tabeli B, i tak samo każdy wiersz w tabeli B może mieć tylko jeden dopasowany wiersz z tabeli A Klienci KlientID Imię Nazwisko 101 Joanna Kowalska 103 Anna Kowalska 104 Anna Dąbrowska Adresy KlientID Ulica Miasto 101 Wierzbowa 25 Gdynia 103 Narcyzowa 1 Sopot 104 Fiołkowa 11 Gdynia 30 dr inż. Michał Michna PG, WEiA, 2012/13

31 Relacyjne bazy danych - relacje Jeden-do-Wielu wiersz w tabeli A może mieć wiele dopasowanych wierszy z tabeli B, lecz wiersz w tabeli B może mieć tylko jeden dopasowany wiersz z tabeli A Klienci KlientID Imię Nazwisko Adres 101 Joanna Kowalska Wierzbowa 25 Zamowienia ZamowienieID KlientID Wartosc Data , , , dr inż. Michał Michna PG, WEiA, 2012/13

32 Relacyjne bazy danych - relacje Wiele-do-Wielu każdy wiersz w tabeli A może mieć wiele dopasowanych wierszy z tabeli B, i tak samo każdy wiersz w tabeli B może mieć wiele dopasowanych wierszy z tabeli A Zamowienia ZamID KlientID OpisZamowienia ZamID ProduktID Produkty ProuktID Nazwa Cena jedn 202 Chleb 1, Mleko 1, Masło 3,50 32 dr inż. Michał Michna PG, WEiA, 2012/13

33 Język zapytań SQL Podstawy, przykłady zastosowań 33 dr inż. Michał Michna PG, WEiA, 2012/13

34 SQL Structured Query Language Wykorzystywany w bazach: IBM (DB2), Oracle, MySQL, Inter-Base, Paradox, dbase, Caché, Firebird, First SQL, HSQL, Ingres, Informix, MaxDB, Microsoft Access, Microsoft Jet, Microsoft SQL Server, Mimer SQL, msql, OpenLink Virtuoso, PostgreSQL, SQL/DS, SQLite, Sybase Składnia SQL: DDL (Data Definition Language) DML (Data Manipulation Language) DCL (Data Control Language) 34 dr inż. Michał Michna PG, WEiA, 2012/13

35 DDL podstawowe komendy CREATE (DATABASE, TABLE, INDEX...) utworzenie ALTER (DATABASE, TABLE...) zmiana struktury DROP (DATABASE, TABLE, INDEX...) usunięcie RENAME (DATABASE, TABLE) zmiana nazwy CREATE TABLE klienci ( klientid int NOT NULL AUTO_INCREMENT, imie varchar(50), nazwisko varchar(100), adres varchar(255) PRIMARY KEY (klientid ) ); ALTER TABLE klienci ADD COLUMN oddzial varchar(255); 35 dr inż. Michał Michna PG, WEiA, 2012/13

36 DML - podstawowe komendy SELECT pobranie danych z tabel UPDATE uaktualnianie danych w tabeli DELETE usunięcie danych w tabeli INSERT dodanie danych do tabeli INSERT INTO klienci (imie, nazwisko, adres) VALUES ('Jan', 'Kowalski', Sporna 1 ); SELECT * FROM zamowienia WHERE wartosc > 200 ORDER BY data DESC; 36 dr inż. Michał Michna PG, WEiA, 2012/13

37 DCL - podstawowe komendy GRANT przyznanie praw REVOKE -odebranie wszystkich praw do tabeli użytkownikowi DENY. GRANT ALL PRIVILEGES ON EMPLOYEE TO PIOTR WITH GRANT OPTION 37 dr inż. Michał Michna PG, WEiA, 2012/13

38 Literatura R. Gawron, P. Ostrowski, T. Baniak Microsoft Access - jako narzędzie konstrukcji baz danych s_tresci.htm Bazy danych (materiały dydaktyczne MIMUW na studia informatyczne I stopnia) anych 38 dr inż. Michał Michna PG, WEiA, 2012/13
