1 PRACOWNIA PROJEKTOWO-USŁUGOWA Wrocław ul. Piławska 4/20 tel , miejscowość nr. działki obręb AM Chociwel 8/15 Chociwel 1 PROJEKT BUDOWLANY TEMAT: BUDOWA PLACU ZABAW OBIEKT: PLAC ZABAW CHOCIWEL dz. nr 8/15 STADIUM PROJ.: PROJEKT BUDOWLANY INWESTOR: GMINA STRZELIN ul. ZĄBKOWICKA STRZELIN OŚWIADCZENIE: Na podstawie art. 20 ust.4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (tekst jednolity Dz. U. z 2003r. Nr 207, poz z późniejszymi zmianami)projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej data/podpis PROJEKTANT mgr inż. Tomasz Pękała WROCŁAW GRUDZIEŃ 2009

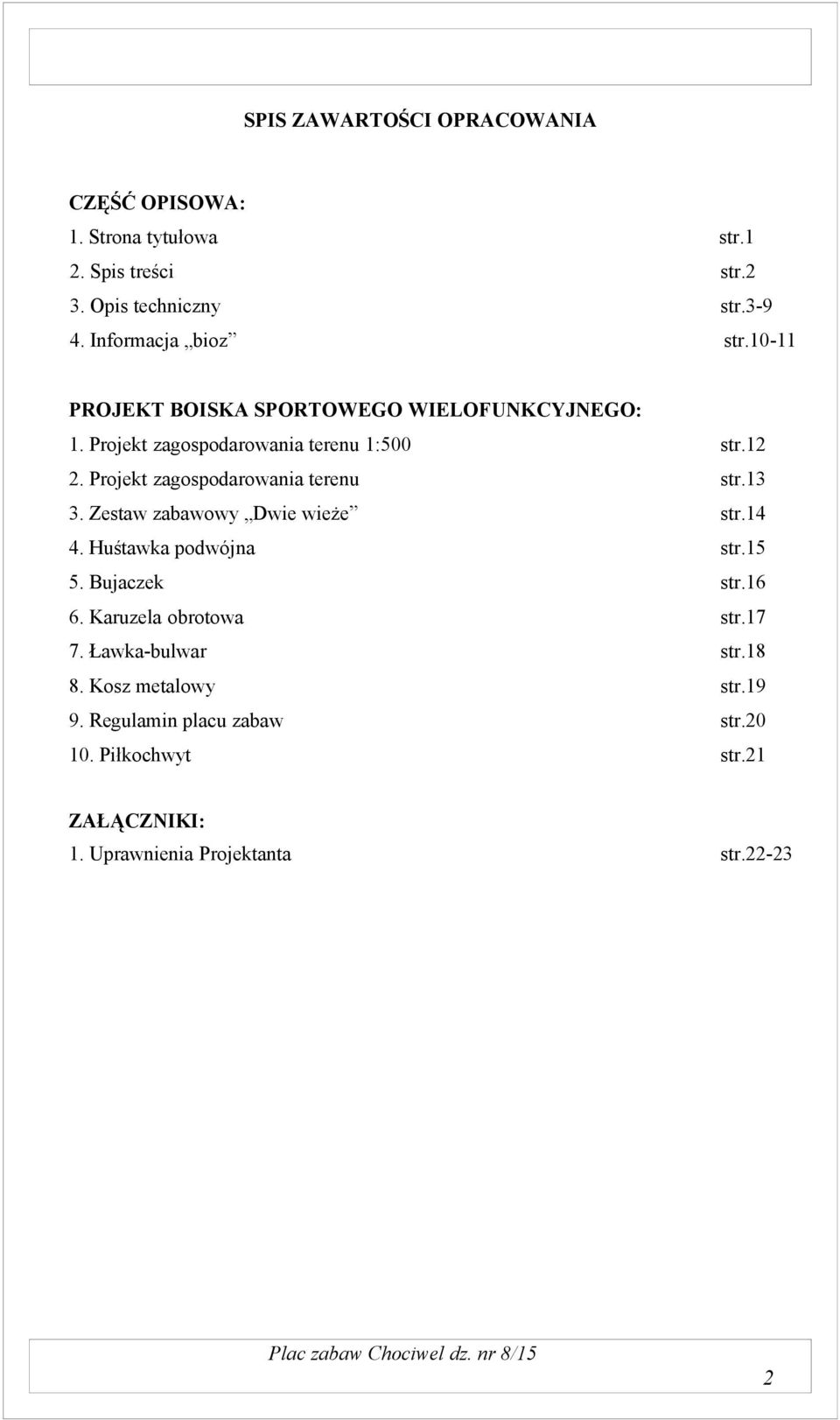

2 SPIS ZAWARTOŚCI OPRACOWANIA CZĘŚĆ OPISOWA: 1. Strona tytułowa str.1 2. Spis treści str.2 3. Opis techniczny str Informacja bioz str PROJEKT BOISKA SPORTOWEGO WIELOFUNKCYJNEGO: 1. Projekt zagospodarowania terenu 1:500 str Projekt zagospodarowania terenu str Zestaw zabawowy Dwie wieże str Huśtawka podwójna str Bujaczek str Karuzela obrotowa str Ławka-bulwar str Kosz metalowy str Regulamin placu zabaw str Piłkochwyt str.21 ZAŁĄCZNIKI: 1. Uprawnienia Projektanta str

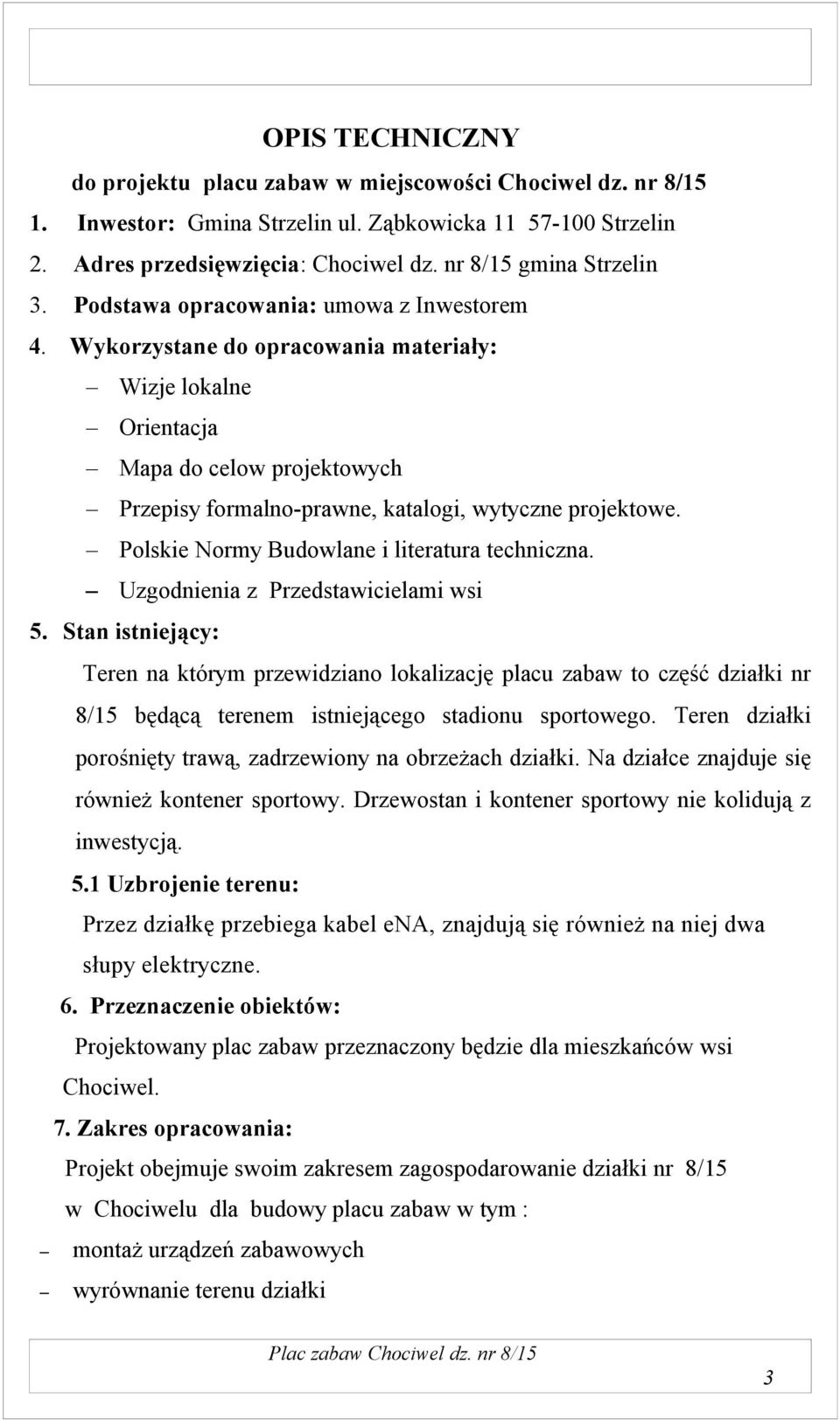

3 OPIS TECHNICZNY do projektu placu zabaw w miejscowości Chociwel dz. nr 8/15 1. Inwestor: Gmina Strzelin ul. Ząbkowicka Strzelin 2. Adres przedsięwzięcia: Chociwel dz. nr 8/15 gmina Strzelin 3. Podstawa opracowania: umowa z Inwestorem 4. Wykorzystane do opracowania materiały: Wizje lokalne Orientacja Mapa do celow projektowych Przepisy formalno-prawne, katalogi, wytyczne projektowe. Polskie Normy Budowlane i literatura techniczna. Uzgodnienia z Przedstawicielami wsi 5. Stan istniejący: Teren na którym przewidziano lokalizację placu zabaw to część działki nr 8/15 będącą terenem istniejącego stadionu sportowego. Teren działki porośnięty trawą, zadrzewiony na obrzeżach działki. Na działce znajduje się również kontener sportowy. Drzewostan i kontener sportowy nie kolidują z inwestycją. 5.1 Uzbrojenie terenu: Przez działkę przebiega kabel ena, znajdują się również na niej dwa słupy elektryczne. 6. Przeznaczenie obiektów: Projektowany plac zabaw przeznaczony będzie dla mieszkańców wsi Chociwel. 7. Zakres opracowania: Projekt obejmuje swoim zakresem zagospodarowanie działki nr 8/15 w Chociwelu dla budowy placu zabaw w tym : montaż urządzeń zabawowych wyrównanie terenu działki 3

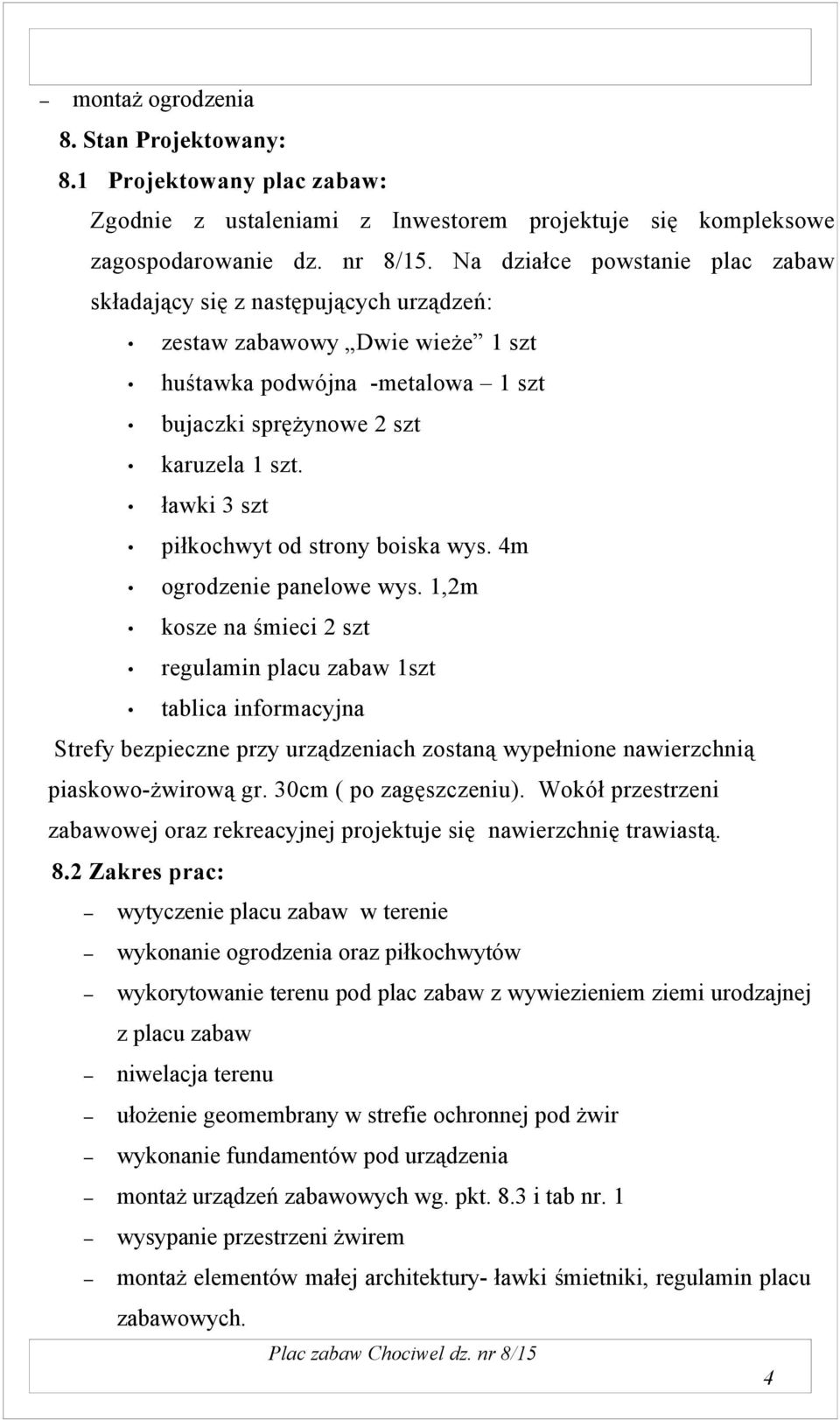

4 montaż ogrodzenia 8. Stan Projektowany: 8.1 Projektowany plac zabaw: Zgodnie z ustaleniami z Inwestorem projektuje się kompleksowe zagospodarowanie dz. nr 8/15. Na działce powstanie plac zabaw składający się z następujących urządzeń: zestaw zabawowy Dwie wieże 1 szt huśtawka podwójna -metalowa 1 szt bujaczki sprężynowe 2 szt karuzela 1 szt. ławki 3 szt piłkochwyt od strony boiska wys. 4m ogrodzenie panelowe wys. 1,2m kosze na śmieci 2 szt regulamin placu zabaw 1szt tablica informacyjna Strefy bezpieczne przy urządzeniach zostaną wypełnione nawierzchnią piaskowo-żwirową gr. 30cm ( po zagęszczeniu). Wokół przestrzeni zabawowej oraz rekreacyjnej projektuje się nawierzchnię trawiastą. 8.2 Zakres prac: wytyczenie placu zabaw w terenie wykonanie ogrodzenia oraz piłkochwytów wykorytowanie terenu pod plac zabaw z wywiezieniem ziemi urodzajnej z placu zabaw niwelacja terenu ułożenie geomembrany w strefie ochronnej pod żwir wykonanie fundamentów pod urządzenia montaż urządzeń zabawowych wg. pkt. 8.3 i tab nr. 1 wysypanie przestrzeni żwirem montaż elementów małej architektury- ławki śmietniki, regulamin placu zabawowych. 4

5 obsiew pozostałych terenów mieszanką traw 8.3 Projektowane urządzenia zabawowe: Projektowane urządzenia zabawowe zostały tak rozmieszczone aby wszystkie strefy bezpieczne urządzeń stanowiły jedną powierzchnie, która zostanie wysypana żwirem dla amortyzacji upadków. Dla potrzeb projektu przyjęto urządzenia firmy Weran-bud (wymiary, materiały, kolor, zabezpieczenia). Dostawca urządzeń może zaoferować własne urządzenia zgodnie ze swoją ofertą handlową (wymiary, materiały, kolor, zabezpieczenia) z zastrzeżeniem, że urządzenia te muszą być o standardzie co najmniej takim samym lub wyższym od opisanych w projekcie. Zamontowane urządzenia muszą być zgodne z wszelkimi wymaganiami normy PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań oraz posiadać certyfikat bezpieczeństwa. Tab. Nr. 1 Lp. Nazwa urządzenia Kat Nr art Ilość szt 1 Zestaw zabawowy Dwie wieże Nr rys. Opis W W skład urządzenia wchodzą dwie wieże zadaszone, dwie zjeżdżalnie o długości 2200mm ze ślizgiem z blachy chromoniklowej, schodki wejściowe, balkonik, rura strażacka, drabinka sznurowa, rura przejściowa wykonana z blachy chromoniklowej. Podłoga wykonana ze sklejki wodoodpornej antypoślizgowej. Boczne ścianki wieżyczki wypełniono płytami ze sklejki wodoodpornej o grubości g=9mm. Konstrukcja wieży wykonana jest z rur o przekrojach ø76,1x3,6mm; ø48x2,9mm; ø48x2,3mm. Całość ocynkowana jest metodą ogniową, pomalowana farbami strukturalnymi, odpornymi na ścieranie i warunki atmosferyczne. W skład urządzenia wchodzi komplet prefabrykatów fundamentowych wykonanych z betonu C25/30, ułatwiające montaż. 5

6 Lp. Nazwa urządzenia Kat Nr art Ilość szt 2 Huśtawka podwójna W Wysokość huśtawki 2,4m. Huśtawka z rur stalowych o przekrojach 76;57;38mm Zawieszenie ze stali nierdzewnej 6mm z krętlikami zapobiegającymi skręcaniu łańcucha. System mocowania do poprzeczki górnej wykonany jest z teflonu oraz stali nierdzewnej nie wymagający konserwacji. Siedzenia z rdzenia zalanego gumą. Konstrukcja ocynkowana ogniowo i malowana lakierem akrylowym. 4 Bujaczki sprężynowe W 2 5 Huśtawka ze sprężyna wykonana zgodnie z PN-EN Siedzisko ze sklejki wodoodpornej z uchwytami do oparcia nóg i rąk 5 Ławki W Siedzisko - listwy z drewna iglastego o grubości 4 cm, trzykrotnie pokryte lakierobejcą w kolorze palisander, podstawa beton. 6 Karuzela obrotowa W Konstrukcja karuzeli wykonana jest z rur stalowych o przekroju ø133x4mm; ø114x4mm. Siedziska wykonane są z tworzywa sztucznego lub sklejki wodoodpornej g=12mm. Element obrotowy oparty jest na konstrukcji złożonej z dwóch łożysk stożkowych bezobsługowych (nie wymaga konserwacji). Całość ocynkowana jest metodą ogniową, pomalowana farbami strukturalnymi, odpornymi na ścieranie i warunki atmosferyczne. W skład urządzenia wchodzi komplet prefabrykatów fundamentowych wykonanych z betonu C25/30, ułatwiające montaż. Nr rys. Opis 6

7 Lp. Nazwa urządzenia Kat Nr art Ilość szt 7 Piłkochwyty-panele Betafence typ Bekasport Nr rys. Opis 10 Panele ze stali ocynkowanej. Rozmiar oczka 200x50mm. Słupy o przekroju prostokątnym wyposażone w plastikowe wkładki dźwiękochłonne. Słupy wyposażone w klipsy ułatwiające instalowanie paneli. Po zawieszeniu panele mocowane są do słupa za pomocą dostosowanych stalowych złączek. 8 Kosze na śmieci W 2 8 Pojemność 35 l. Konstrukcja z rury 48x3,2mm. Kosz z blachy 1mm, daszek z blachy 3mm. Całość ocynkowana ogniowo i malowana strukturalną farbą akrylową. Pojemnik zabezpieczony zamkiem zabezpieczającym przeciw niepowołanemu wyjmowaniu. Fundament betonowyprefabrykowany. 9 Regulamin placu zabaw Legenda: W- Katalog firmy Weran-Bud W 1 9 Rama stalowa ocynkowana i lakierowana. Uwaga: urządzenia bądź materiały wymienione w tabeli poprzez wskazanie ich znaków towarowych bądź producenta mogą być zastąpione urządzeniami bądź materiałami równoważnymi. Za urządzenia bądź materiały równoważne uważa się te, które posiadają te same parametry techniczne i jakościowe. Zamontować urządzenia bez opon samochodowych. 9. Zestawienie powierzchni objętej opracowaniem: powierzchnia działki nr 8/ m 2 Plac zabaw powierzchnia wydzielona pod plac zabaw 400m 2 powierzchnia stref bezpiecznych 129,8m 2 powierzchnia pozostałych terenów zielonych 270,2m Nawierzchnia: Strefa bezpieczna-zabawowa zostanie wysypana żwirem płukanym o frakcji 2-8mm bez zawartości mułu i gliny o grubości warstwy 30cm (po 7

8 zagęszczeniu). Pod żwirem zastosować włókninę szkółkarską -agrotkaninnę przepuszczalna max PP 94g/m Fundamenty: Wszystkie urządzenia zamontować na stałe w podłożu na fundamentach zgodnie z wytycznymi producenta urządzeń. Minimalne zagłębienie fundamentu 20cm z zachowaniem łuków wg. rys. fundamenty -urządzeń. Przed montażem prefabrykatów fundamentowych ocenić ich stan techniczny Beton min- B-15, nasiąkliwość <5%, mrozoodporność nie mniejsza niż F- 25. Wszystkie urządzenia drewniane montować na kotwach stalowych ocynkowanych na fundamencie betonowym. 12.Ogrodzenie: Ogrodzenie oraz wejścia zamontować wykonać z paneli ogrodzeniowych stalowych np. NYLOFOR 3D PRO system paneli ogrodzeniowych wys. 120cm, wymiar oczka: 200x50 mm, średnica drutu: 5,00 mm, kolor zielony, (zabezpieczenie antykorozyjne: ocynk i powłoka PVC, alternatywnie malowane proszkowo) Rozstaw słupków 2,5m-2,0m. Słupki osadzone w fundamencie 20x20x80cm. Obrzeża betonowe 6x20x100cm na podsypce piaskowej - jako cokół ogrodzenia (alternatywnie systemowe płyty betonowe). Furtka systemowa w kolorze zielonym ze słupkami i kompletem zamkowo-zawiasowym szer 1,2 i wysokości 1,5 m. Brama szer. 3m wys 1,2m kompletna z systemem zamykającym Od strony zachodniej działki ( boiska piłkarskiego) zamontować piłkochwyt - panele ogrodzeniowe wys. 4m ciężka siatka zgrzewana punktowo o podwójnych poziomych prętach: - wymiary paneli wys mm, szer mm, oczka 200 x 50 mm, (zakończenie jednostronne końcówkami o dł. 3 cm) - przekrój prętów Ø 6 mm (pionowe), 2 x Ø 8 mm (poziome), - zabezpieczenie antykorozyjne - ocynk (min. 40 g/m2) i powłoka proszkowa poliestrowa (grub. min. 100 mikronów), - kolor zielony RAL 6005, wraz z zastrzałami. Fundamenty 0,4/0,4/1,0m przykładowe rozwiązanie system Nylofor 2D Super Betafence 8

9 13.Uwagi: Autor dopuszcza nieistotne odstąpienie od projektu zgodne z art 36a ust 5 Prawa Budowlanego dotyczące: nieznacznych przesunięć urządzeń w terenie z zachowaniem stref bezpiecznych zmianę materiałów bez pogorszenia ich cech wytrzymałościowych. Wszystkie wymienione w projekcie materiały i urządzenia muszą posiadać odpowiednie atesty i dopuszczenia do obrotu na terenie naszego kraju Wszelkie roboty budowlane i instalacyjne wykonać pod ścisłym nadzorem technicznym, zgodnie z P.N. Budowlaną i obowiązującymi przepisami budowlanymi oraz ze sztuką budowlaną. Dla inwestycji realizowanych zgodnie z przepisami ustawy o zamówieniach publicznych dopuszcza się stosowanie innych - równorzędnych pod względem technicznym, technologicznym i kosztowym - niż podane w projekcie oraz w specyfikacjach - materiałów budowlanych urządzeń i wyposażenia -pod warunkiem uzyskania pisemnej zgody inwestora oraz autorów dokumentacji projektowej. Wszelkie zapytania dotyczące kryteriów równoważności urządzeń materiałów wyposażenia powinny być przedstawione w formie pisemnej przed złożeniem oferty Wykonawcy. Wszelkie zmiany dotyczące równoważności w trakcie prac budowlanych dopuszcza się po pisemnym uzgodnieniu z Projektantem w ramach nadzoru autorskiego. Opracował: mgr inż. Tomasz Pękała 9

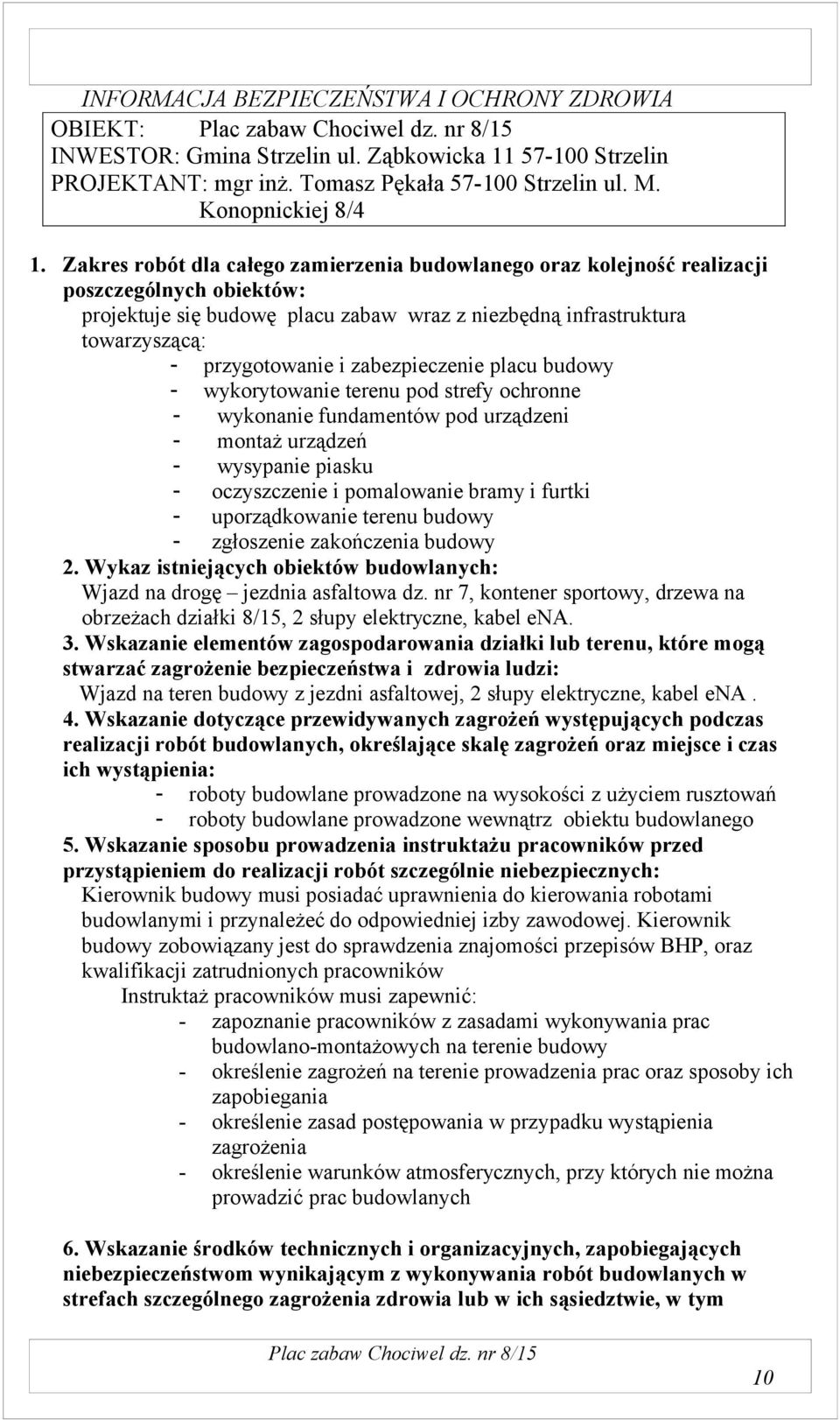

10 INFORMACJA BEZPIECZEŃSTWA I OCHRONY ZDROWIA OBIEKT: INWESTOR: Gmina Strzelin ul. Ząbkowicka Strzelin PROJEKTANT: mgr inż. Tomasz Pękała Strzelin ul. M. Konopnickiej 8/4 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów: projektuje się budowę placu zabaw wraz z niezbędną infrastruktura towarzyszącą: - przygotowanie i zabezpieczenie placu budowy - wykorytowanie terenu pod strefy ochronne - wykonanie fundamentów pod urządzeni - montaż urządzeń - wysypanie piasku - oczyszczenie i pomalowanie bramy i furtki - uporządkowanie terenu budowy - zgłoszenie zakończenia budowy 2. Wykaz istniejących obiektów budowlanych: Wjazd na drogę jezdnia asfaltowa dz. nr 7, kontener sportowy, drzewa na obrzeżach działki 8/15, 2 słupy elektryczne, kabel ena. 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: Wjazd na teren budowy z jezdni asfaltowej, 2 słupy elektryczne, kabel ena. 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę zagrożeń oraz miejsce i czas ich wystąpienia: - roboty budowlane prowadzone na wysokości z użyciem rusztowań - roboty budowlane prowadzone wewnątrz obiektu budowlanego 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: Kierownik budowy musi posiadać uprawnienia do kierowania robotami budowlanymi i przynależeć do odpowiedniej izby zawodowej. Kierownik budowy zobowiązany jest do sprawdzenia znajomości przepisów BHP, oraz kwalifikacji zatrudnionych pracowników Instruktaż pracowników musi zapewnić: - zapoznanie pracowników z zasadami wykonywania prac budowlano-montażowych na terenie budowy - określenie zagrożeń na terenie prowadzenia prac oraz sposoby ich zapobiegania - określenie zasad postępowania w przypadku wystąpienia zagrożenia - określenie warunków atmosferycznych, przy których nie można prowadzić prac budowlanych 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym 10

11 zapewniającym bezpieczną i sprawną komunikację, umożliwiający szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń: Podjęte środki techniczne i organizacyjne muszą zapewniać: a) bezpośredni nadzór nad pracami przez wyznaczone osoby b) oznakowanie i zabezpieczenie stref niebezpiecznych c) stosowanie przez pracowników środków ochrony indywidualnej d) zapewnienie bezpiecznej i sprawnej komunikacji na wypadek pożaru, awarii i innych zagrożeń e) wykonanie prac budowlanych zgodnie z przepisami w tym: Rozporządzenie Ministra Infrastruktury z dnia 6 lutego r w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych( Dz.U. nr 47, poz. 401) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U z 2003r Nr 169 poz. 1650) Dla powyższej inwestycji kierownik budowy nie jest zobowiązany sporządzić plan bioz Opracował mgr inż. Tomasz Pękała 11
