1 Moderator Spó ka z o.o. ul. 11 Listopada 16a Hajnówka POLAND Instrukcja obs ugi kot a typu Moderator o mocy 6, 12,18,24, 48kW

2 SPIS TRE CI Do u ytkownika Wprowadzenie Instrukcja bezpiecze stwa Gwarancja Paliwo Spalanie innych paliw Opis techniczny Wyposa enie Monta Parametry ogólne Kot ownia Ustawienie kot a Pod czenie do komina Pod czenie kot a z instalacj Zabezpieczenie instalacji, uk ad otwarty Praca kot a Rozpalanie w kotle Palenie w kotle Czyszczenie kot a i komina Programowe zatrzymanie kot a Awaryjne zatrzymanie kot a Niedomagania w pracy kot a Warunki bezpiecznej eksploatacji Konserwacja i remonty Utylizacja Uk ad nawiewu Dane techniczne kot a Przedstawiciele serwisu firmy Moderator

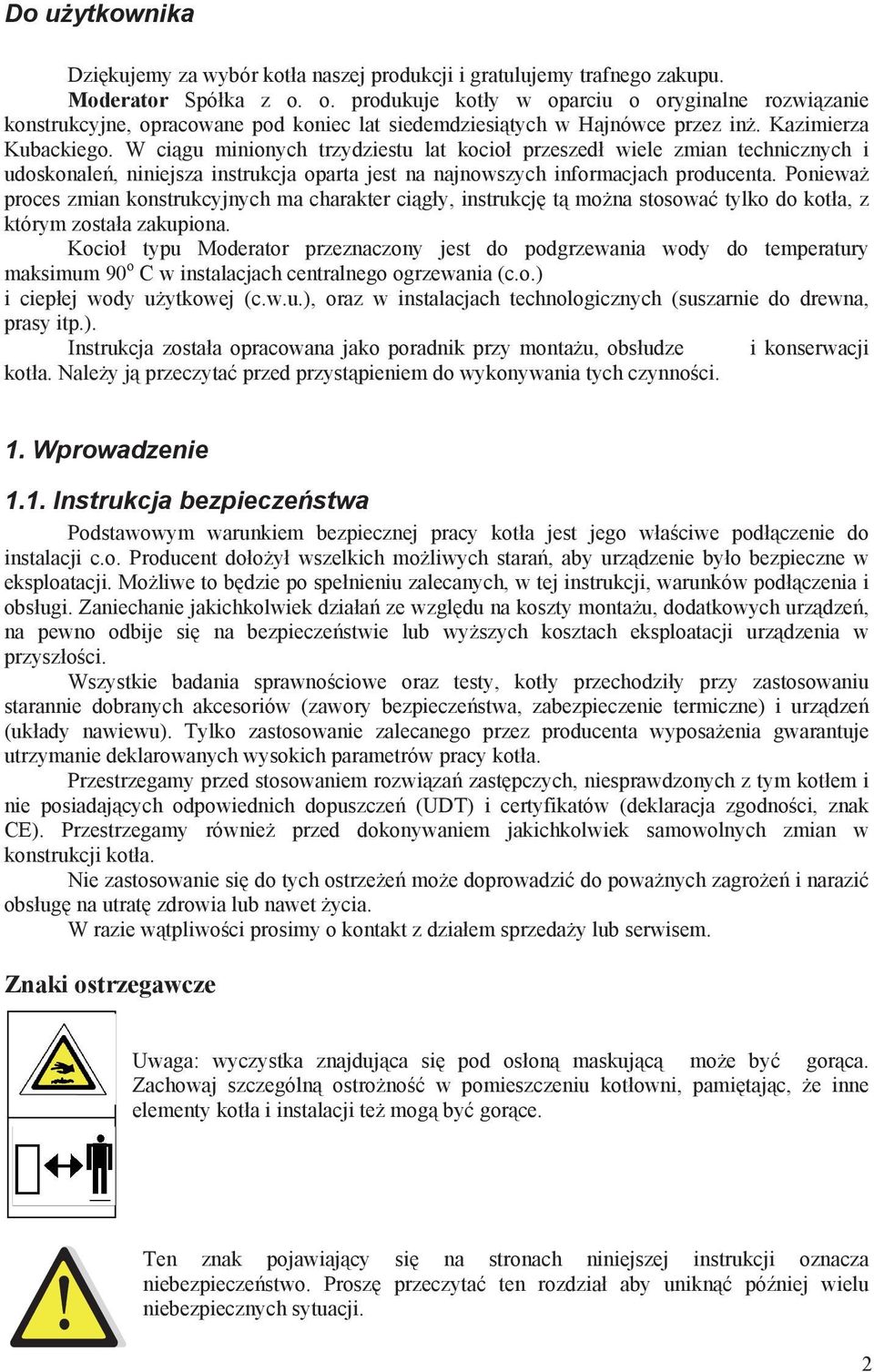

3 Do u ytkownika Dzi kujemy za wybór kot a naszej produkcji i gratulujemy trafnego zakupu. Moderator Spó ka z o. o. produkuje kot y w oparciu o oryginalne rozwi zanie konstrukcyjne, opracowane pod koniec lat siedemdziesi tych w Hajnówce przez in. Kazimierza Kubackiego. W ci gu minionych trzydziestu lat kocio przeszed wiele zmian technicznych i udoskonale, niniejsza instrukcja oparta jest na najnowszych informacjach producenta. Poniewa proces zmian konstrukcyjnych ma charakter ci g y, instrukcj t mo na stosowa tylko do kot a, z którym zosta a zakupiona. Kocio typu Moderator przeznaczony jest do podgrzewania wody do temperatury maksimum 90 o C w instalacjach centralnego ogrzewania (c.o.) i ciep ej wody u ytkowej (c.w.u.), oraz w instalacjach technologicznych (suszarnie do drewna, prasy itp.). Instrukcja zosta a opracowana jako poradnik przy monta u, obs udze i konserwacji kot a. Nale y j przeczyta przed przyst pieniem do wykonywania tych czynno ci. 1. Wprowadzenie 1.1. Instrukcja bezpiecze stwa Podstawowym warunkiem bezpiecznej pracy kot a jest jego w a ciwe pod czenie do instalacji c.o. Producent do o y wszelkich mo liwych stara, aby urz dzenie by o bezpieczne w eksploatacji. Mo liwe to b dzie po spe nieniu zalecanych, w tej instrukcji, warunków pod czenia i obs ugi. Zaniechanie jakichkolwiek dzia a ze wzgl du na koszty monta u, dodatkowych urz dze, na pewno odbije si na bezpiecze stwie lub wy szych kosztach eksploatacji urz dzenia w przysz o ci. Wszystkie badania sprawno ciowe oraz testy, kot y przechodzi y przy zastosowaniu starannie dobranych akcesoriów (zawory bezpiecze stwa, zabezpieczenie termiczne) i urz dze (uk ady nawiewu). Tylko zastosowanie zalecanego przez producenta wyposa enia gwarantuje utrzymanie deklarowanych wysokich parametrów pracy kot a. Przestrzegamy przed stosowaniem rozwi za zast pczych, niesprawdzonych z tym kot em i nie posiadaj cych odpowiednich dopuszcze (UDT) i certyfikatów (deklaracja zgodno ci, znak CE). Przestrzegamy równie przed dokonywaniem jakichkolwiek samowolnych zmian w konstrukcji kot a. Nie zastosowanie si do tych ostrze e mo e doprowadzi do powa nych zagro e i narazi obs ug na utrat zdrowia lub nawet ycia. W razie w tpliwo ci prosimy o kontakt z dzia em sprzeda y lub serwisem. Znaki ostrzegawcze Uwaga: wyczystka znajduj ca si pod os on maskuj c mo e by gor ca. Zachowaj szczególn ostro no w pomieszczeniu kot owni, pami taj c, e inne elementy kot a i instalacji te mog by gor ce. Ten znak pojawiaj cy si na stronach niniejszej instrukcji oznacza niebezpiecze stwo. Prosz przeczyta ten rozdzia aby unikn pó niej wielu niebezpiecznych sytuacji. 2

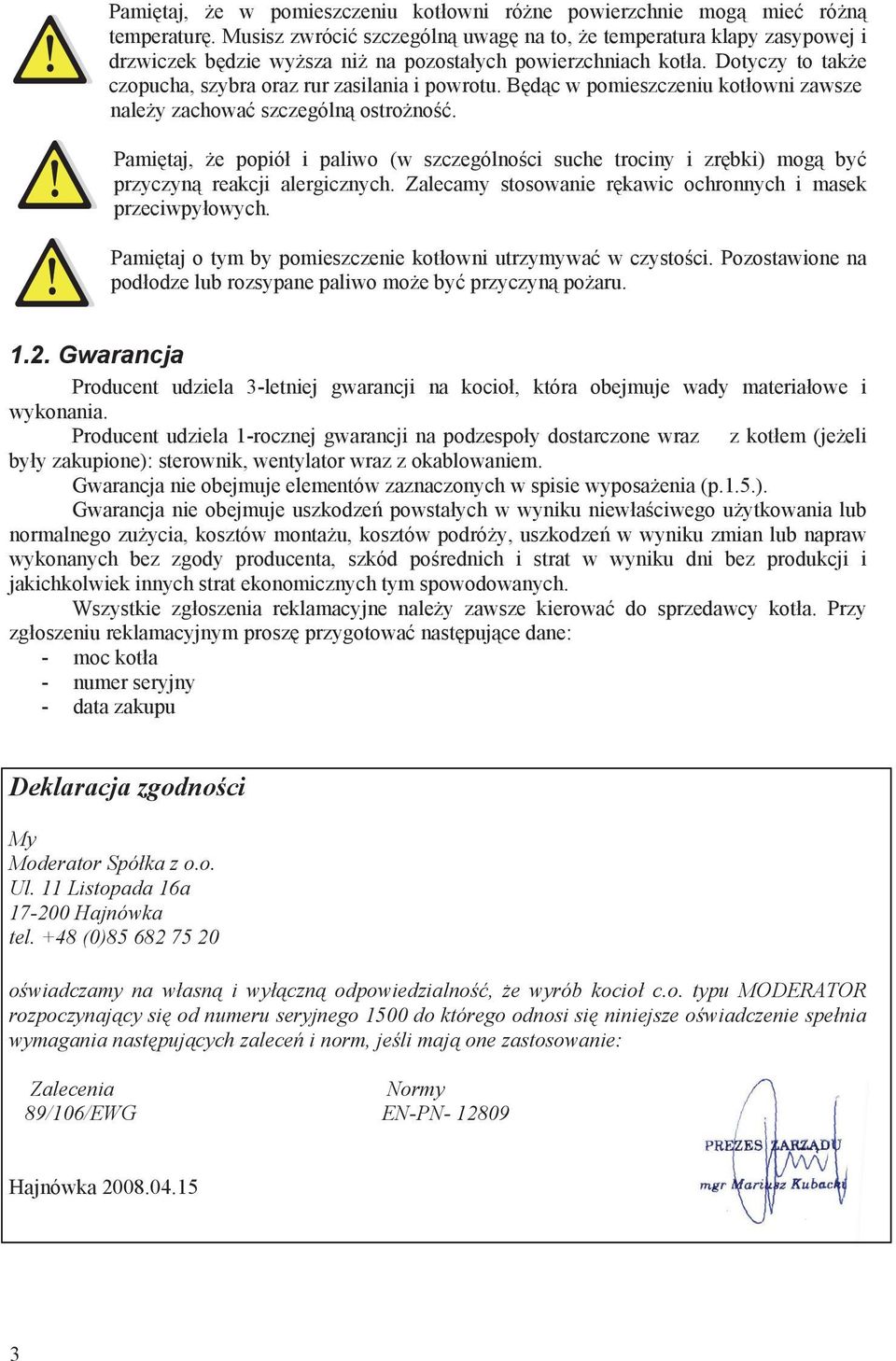

4 Pami taj, e w pomieszczeniu kot owni ró ne powierzchnie mog mie ró n temperatur. Musisz zwróci szczególn uwag na to, e temperatura klapy zasypowej i drzwiczek b dzie wy sza ni na pozosta ych powierzchniach kot a. Dotyczy to tak e czopucha, szybra oraz rur zasilania i powrotu. B d c w pomieszczeniu kot owni zawsze nale y zachowa szczególn ostro no. Pami taj, e popió i paliwo (w szczególno ci suche trociny i zr bki) mog by przyczyn reakcji alergicznych. Zalecamy stosowanie r kawic ochronnych i masek przeciwpy owych. Pami taj o tym by pomieszczenie kot owni utrzymywa w czysto ci. Pozostawione na pod odze lub rozsypane paliwo mo e by przyczyn po aru Gwarancja Producent udziela 3-letniej gwarancji na kocio, która obejmuje wady materia owe i wykonania. Producent udziela 1-rocznej gwarancji na podzespo y dostarczone wraz z kot em (je eli by y zakupione): sterownik, wentylator wraz z okablowaniem. Gwarancja nie obejmuje elementów zaznaczonych w spisie wyposa enia (p.1.5.). Gwarancja nie obejmuje uszkodze powsta ych w wyniku niew a ciwego u ytkowania lub normalnego zu ycia, kosztów monta u, kosztów podró y, uszkodze w wyniku zmian lub napraw wykonanych bez zgody producenta, szkód po rednich i strat w wyniku dni bez produkcji i jakichkolwiek innych strat ekonomicznych tym spowodowanych. Wszystkie zg oszenia reklamacyjne nale y zawsze kierowa do sprzedawcy kot a. Przy zg oszeniu reklamacyjnym prosz przygotowa nast puj ce dane: - moc kot a - numer seryjny - data zakupu Deklaracja zgodno ci My Moderator Spó ka z o.o. Ul. 11 Listopada 16a Hajnówka tel. +48 (0) o wiadczamy na w asn i wy czn odpowiedzialno, e wyrób kocio c.o. typu MODERATOR rozpoczynaj cy si od numeru seryjnego 1500 do którego odnosi si niniejsze o wiadczenie spe nia wymagania nast puj cych zalece i norm, je li maj one zastosowanie: Zalecenia Normy 89/106/EWG EN-PN Hajnówka

5 1.3. Paliwo Nale y stosowa jedynie zalecane paliwa. Kocio Moderator przystosowany jest do spalania w gla sortyment orzech jako paliw zast pczych mo na u ywa paliw odnawialnych, drewnopochodnych i ro linnych (drewno kawa kowe, zr bki, trociny, kora) o wilgotno ci do 30%. Parametry techniczne kot a zosta y okre lone dla paliw o wilgotno ci do 30% i warto ci opa owej dla drewna Q= kj/kg, dla w gla Q= kj/kg. Im wy sza zawarto wilgoci tym mniejsza warto opa owa (uwaga: wzrost wilgotno ci spowoduje spadek warto ci opa owej, co oznacza, e potrzeba oko o dwa razy wi cej paliwa do uzyskania tego samego efektu cieplnego). Du a cz energii cieplnej w procesie spalania zostanie zmarnowana na podgrzanie paliwa i odparowanie wody (uwaga: u ywanie mokrego paliwa ma bezpo redni wp yw na krótsz eksploatacj kot a i jego przedwczesne zu ycie). Do pomiaru wilgotno ci s u wilgotno ciomierze (inne do trocin i drewna). S one niezb dne przy zakupie paliwa (sprawdzenie rzeczywistej wilgotno ci), jak i przy normalnej eksploatacji kot a Spalanie innych paliw Czysty karton i tektura powinny by stosowane tylko przy rozpalaniu ognia w kotle. Mieszaniny ró nych czystych papierów i kartonów mog by spalane tylko razem z drewnem. Gazety i tygodniki nie mog by spalane i powinny zosta poddane recyklingowi. Trzeba pami ta, e u yte przy ich druku impregnaty, farby itp. podczas spalania b d w znacznym stopniu zanieczyszcza rodowisko naturalne. Przestrzegamy równie przed spalaniem plastiku w ró nych postaciach. Nale y pami ta, e dym powsta y przy spalaniu tworzyw sztucznych b dzie zawiera substancje truj ce i niebezpieczne dla cz owieka i e substancje te spadn w bezpo rednim s siedztwie komina. Pod adnym pozorem nie wolno spala produktów PVC: - pude ek po ma le czy margarynie - przezroczystych butelek plastikowych - pude ek po kasetach, zabawek - plastikowych materia ów budowlanych - produktów poliamidowych PA, np. tekstyliów Niektóre rodzaje tworzyw sztucznych oznaczonych PE, PP, PET mo na spala je eli ich obj to nie przekroczy 5% obj to ci paliwa (np. drewna), a temperatura spalania nie b dzie ni sza ni 850 o C. Orientacyjne dane dotycz ce ró nych paliw. Rodzaj paliwa czas spalania ci ar 1 mp wilgotno ( godz.) ( kg ) ( % ) drewno kawa kowe zr bki trociny kora w giel

6 1.4. Opis techniczny Niniejsza instrukcja dotyczy kot ów o mocach od 6 do 48 kw wykonanych w wersji p ytowej. Moderator (Rys. 1) jest kot em pracuj cym w systemie spalania górnego. ciany i ruszt s ch odzone wod (wersja przystosowana do pracy z palnikami mo e mie ruszt eliwny) i wykonane z gatunkowych blach stalowych. Zasyp paliwa r czny, górny, odpopielanie rusztu mechaniczne, drzwiczki dolne (popielnikowe) wyposa one w mechaniczn przepustnic dop ywu powietrza (stosowan w przypadku braku pr du lub w wersjach bez uk adu nawiewu) Wyposa enie Kocio dostarczany jest w stanie zmontowanym. W sk ad wyposa enia podstawowego wchodzi termometr, pozosta e elementy zale od wersji zakupowej i nie s wliczone w cen kot a. Dodatkowe wyposa enie ruchome : - zawór spustowy G ½ - komplet do czyszczenia (nie podlega gwarancji ) Dodatkowe wyposa enie ruchome w przypadku wersji z uk adem nawiewu: - sterownik - wentylator z przewodem cz cym do sterownika Uk ad nawiewu zapakowany jest w ekologiczne pude ka kartonowe i przy transporcie umieszczony wewn trz komory paleniskowej kot a (monta uk adu nawiewu omówiono w rozdziale 7). 2. Monta 2.1. Parametry ogólne Maksymalna temperatura zasilania 90 C Maksymalna temperatura powrotu 70 C Minimalna zalecana temperatura powrotu 55 C Ci nienie robocze bara Sprawno cieplna ( dla zasypu r cznego ): dla drewna 78.7% dla w gla - 80% Minimalna temperatura spalin 150 o C 5

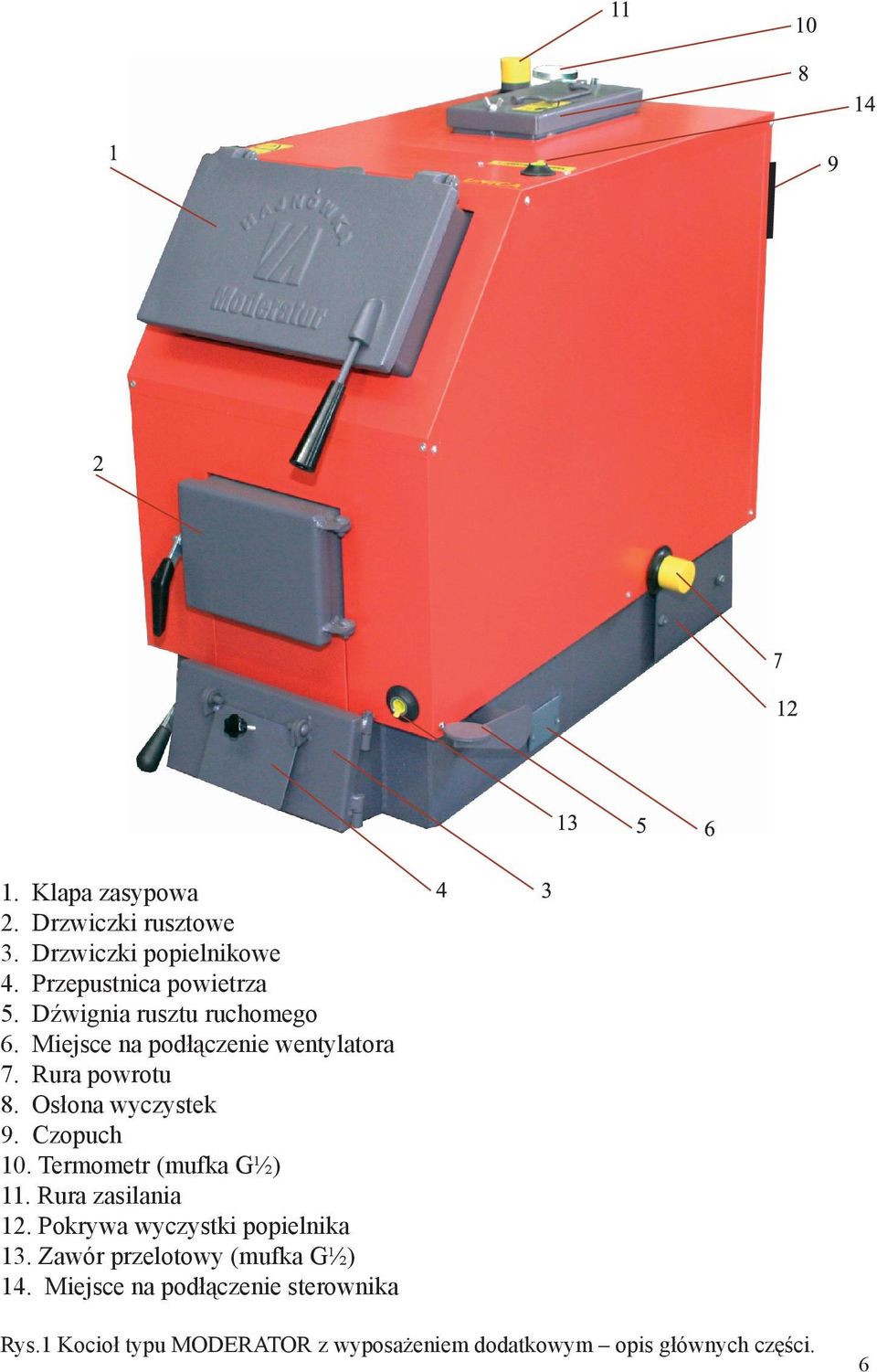

7 1. Klapa zasypowa 2. Drzwiczki rusztowe 3. Drzwiczki popielnikowe 4. Przepustnica powietrza 5. Dźwignia rusztu ruchomego 6. Miejsce na podłączenie wentylatora 7. Rura powrotu 8. Osłona wyczystek 9. Czopuch 10. Termometr (mufka G½) 11. Rura zasilania 12. Pokrywa wyczystki popielnika 13. Zawór przelotowy (mufka G½) 14. Miejsce na podłączenie sterownika Rys.1 Kocioł typu MODERATOR z wyposażeniem dodatkowym opis głównych części. 6

8 2.2. Kot ownia Pomieszczenie kot owni powinno spe nia wymagania PN-87/B Oto wa niejsze z nich: posadzka ognioodporna drzwi stalowe lub drewniane obite blach, otwierane na zewn trz otwór nawiewny 21x21 cm w dolnej cz ci kot owni otwór wywiewny minimum 14x14 cm w górnej cz ci kot owni Wyposa enie: zawór czerpalny studzienka ciekowa zlew Zabrania si stosowania wentylacji mechanicznej 2.3. Ustawienie kot a Monta kot a powinien by przeprowadzony przez instalatora posiadaj cego odpowiednie kwalifikacje i do wiadczenie (radzimy korzysta z pomocy punktów przedstawicielskich w których instalatorzy przeszli przeszkolenie w Moderator Sp. z o.o.). Wadliwa instalacja mo e by przyczyn przedwczesnego zu ycia kot a, grozi po arem lub mo e doprowadzi do eksplozji. Moderator dostarczany jest w stanie zmontowanym. Kocio mo e by posadowiony bezpo rednio na posadzce ze spadkiem ok. 1 stopnia w kierunku przedniej ciany (najwy szym punktem kot a po monta u powinno by miejsce przy rurze zasilaj cej). Podczas ustawiania kot a nale y zapewni dost p do niego w taki sposób aby ciany kot owni nie utrudnia y zasypu paliwa, czyszczenia paleniska oraz dost pu do bocznej wyczystki i wentylatora Pod czenie do komina Czopuch kot a nale y osadzi bezpo rednio w kominie a po ustawieniu uszczelni na styku: blacha czopucha ceg a komina. Wylot komina powinien si znajdowa 75 cm ponad kalenic dachu. Kominy kwadratowe lub prostok tne musz by wykonane z ceg y palonej; okr g e (najcz ciej stalowe) powinny by zaizolowane na ca ej wysoko ci 5-cio centymetrow warstw we ny mineralnej. Podczas osadzania czopucha w kominie nale y zwróci uwag na d wigni szybra (koniecznym jest zapewnienie miejsca do jego sprawnego otwierania i zamykania). 7 Pami taj, e spaliny wychodz ce do komina s gor ce, zatem d wignia szybra nagrzeje si. Do manipulowania szybrem zawsze zak adaj r kawice ochronne. Zalecane przekroje kominów Moc kot a komin kwadratowy komin prostok tny komin okr g y kw cm x cm cm x cm cm do x x powy ej x x 27 18

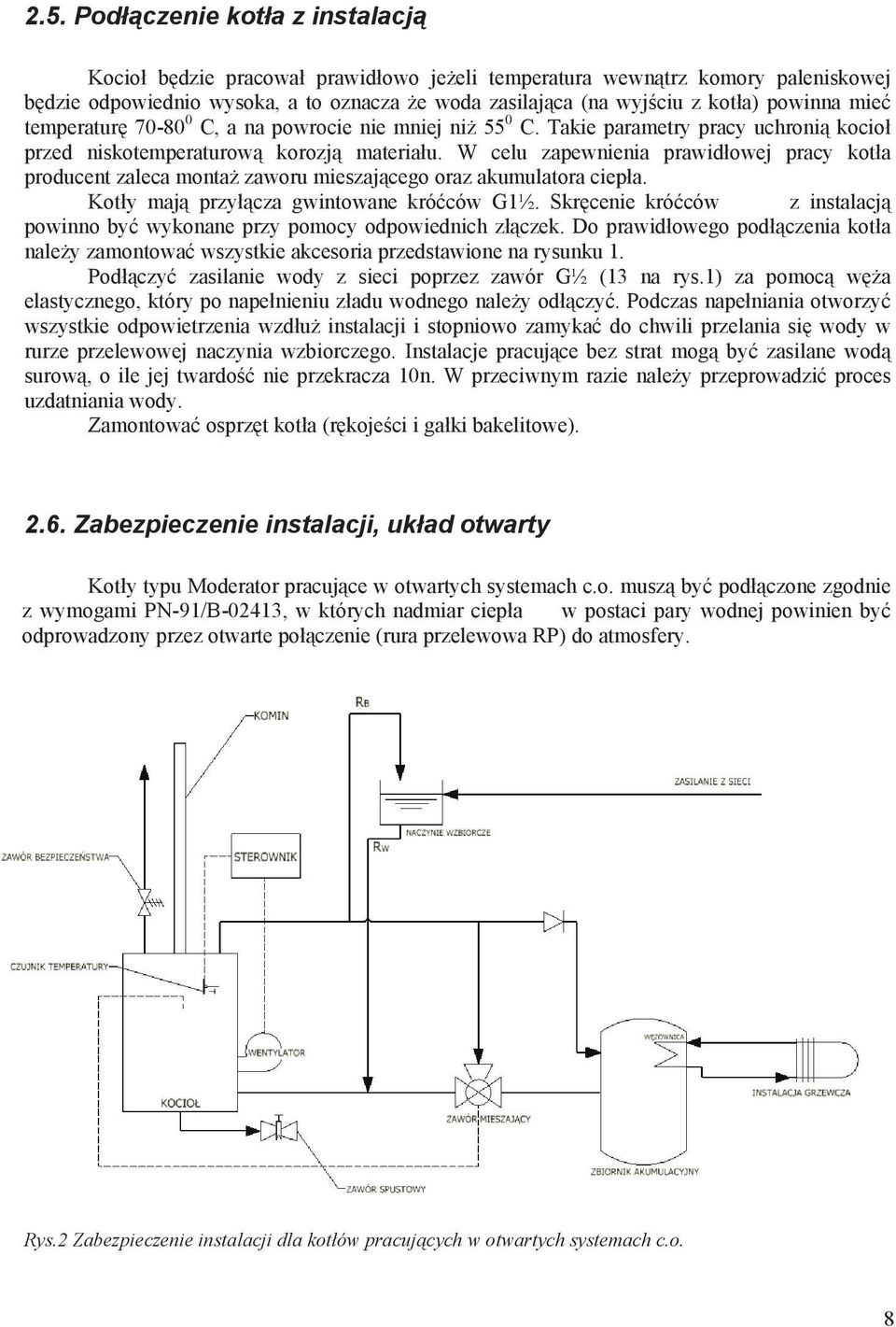

9 2.5. Pod czenie kot a z instalacj Kocio b dzie pracowa prawid owo je eli temperatura wewn trz komory paleniskowej b dzie odpowiednio wysoka, a to oznacza e woda zasilaj ca (na wyj ciu z kot a) powinna mie temperatur C, a na powrocie nie mniej ni 55 0 C. Takie parametry pracy uchroni kocio przed niskotemperaturow korozj materia u. W celu zapewnienia prawid owej pracy kot a producent zaleca monta zaworu mieszaj cego oraz akumulatora ciep a. Kot y maj przy cza gwintowane kró ców G1½. Skr cenie kró ców z instalacj powinno by wykonane przy pomocy odpowiednich z czek. Do prawid owego pod czenia kot a nale y zamontowa wszystkie akcesoria przedstawione na rysunku 1. Pod czy zasilanie wody z sieci poprzez zawór G½ (13 na rys.1) za pomoc w a elastycznego, który po nape nieniu z adu wodnego nale y od czy. Podczas nape niania otworzy wszystkie odpowietrzenia wzd u instalacji i stopniowo zamyka do chwili przelania si wody w rurze przelewowej naczynia wzbiorczego. Instalacje pracuj ce bez strat mog by zasilane wod surow, o ile jej twardo nie przekracza 10n. W przeciwnym razie nale y przeprowadzi proces uzdatniania wody. Zamontowa osprz t kot a (r koje ci i ga ki bakelitowe) Zabezpieczenie instalacji, uk ad otwarty Kot y typu Moderator pracuj ce w otwartych systemach c.o. musz by pod czone zgodnie z wymogami PN-91/B-02413, w których nadmiar ciep a w postaci pary wodnej powinien by odprowadzony przez otwarte po czenie (rura przelewowa RP) do atmosfery. Rys.2 Zabezpieczenie instalacji dla kot ów pracuj cych w otwartych systemach c.o. 8

10 Wymagania dotycz ce instalacji: naczynie wzbiorcze o obj to ci minimum 4% z adu wodnego kszta t: walcowaty typu A wg PN-91/B prostok tny typu B wg PN-91/B wzno na rura bezpiecze stwa RB o rednicy wewn trznej: 25 mm dla kot ów do 30 kw w cznie 32 mm dla kot a 60 kw rura wzbiorcza RW o rednicy wewn trznej 25 mm rura przelewowa RP rednice wewn trzne jak RW i RB rura cyrkulacyjna RC o rednicy wewn trznej 20 mm rura odpowietrzaj ca RO i rura sygnalizacyjna RS o rednicach wewn trznych 15 mm Na rurach RB, RW i RO nie wolno umieszcza armatury umo liwiaj cej ca kowite lub cz ciowe zamkni cie przep ywu. Urz dzenia i rury zabezpieczaj ce nale y chroni przed zamarzni ciem. 3. Praca kot a 3.1. Rozpalanie w kotle Rozpalanie w zimnym kotle nale y rozpocz po uprzednim upewnieniu si, e instalacja jest szczelna i prawid owo nape niona wod. Nale y uchyli drzwiczki popielnikowe (lub otworzy przepustnic na drzwiczkach popielnika). Rozpalanie przeprowadzi suchym drewnem przez okres oko o 1.5 godziny, osi gaj c stopniowo temperatur 80 0 C. Pierwsze rozpalanie proponujemy przeprowadzi bez korzystania z uk adu nawiewu, reguluj c dop yw powietrza uchyleniem drzwiczek popielnikowych (lub przepustnic ), pami taj c o za czeniu pompy po przekroczeniu temperatury 40 0 C (w pó niejszej eksploatacji przy korzystaniu z uk adu nawiewu pompa sprz ona ze sterownikiem za czy si automatycznie). UWAGA! Przez okres 3 4 dni zaleca si ci g e wypalanie kot a na temperaturze wody zasilaj cej C. Kolejne rozpalenia kot a mog si odbywa w oparciu o programowanie pracy kot a na sterowniku elektronicznym wg zasad podanych w instrukcji sterownika. Przy rozpalaniu, nie wype nia ca ej komory spalania (drewno 50% wype nienia, w giel nie wi cej ni 20%) Palenie w kotle W czasie normalnej pracy kot a nale y okresowo kontrolowa i uzupe nia zapas paliwa. Celem uzyskania mo liwie stabilnej temperatury wody zasilaj cej nale y: stosowa paliwo o wilgotno ci do 30% w przypadku wi kszej wilgotno ci paliwo nale y suszy lub miesza z suchym, pami taj c o tym, e im mieszanina bardziej mokra tym mniejsza doza i nadmiar powietrza stosuj c paliwo o ró nym rozdrobnieniu zarzuca je na przemian (paliwo o du ym przekroju ju roz arzone w komorze paleniskowej uzupe ni paliwem rozdrobnionym np. z pi tartacznych w odwrotnej kolejno ci przesypi si one przez ruszt) o ile to mo liwe, unika otwierania klapy zasypowej w czasie rozpalania i w fazie wzrostu temperatury na kotle Uwaga: nale y unika spalania paliw rozdrobnionych, w których ilo py ów przekracza 5% ( w tym mia u ). Zachowa szczególn ostro no przy spalaniu bardzo suchych trocin (wilgotno do 10%), unika ich mocnego ubijania w komorze paleniskowej. Po zasypaniu trocin nale y pozostawi woln przestrze w tylnej cz ci komory, umo liwiaj c dost p powietrza. Nie spe nienie tych warunków mo e grozi cofni ciem 9

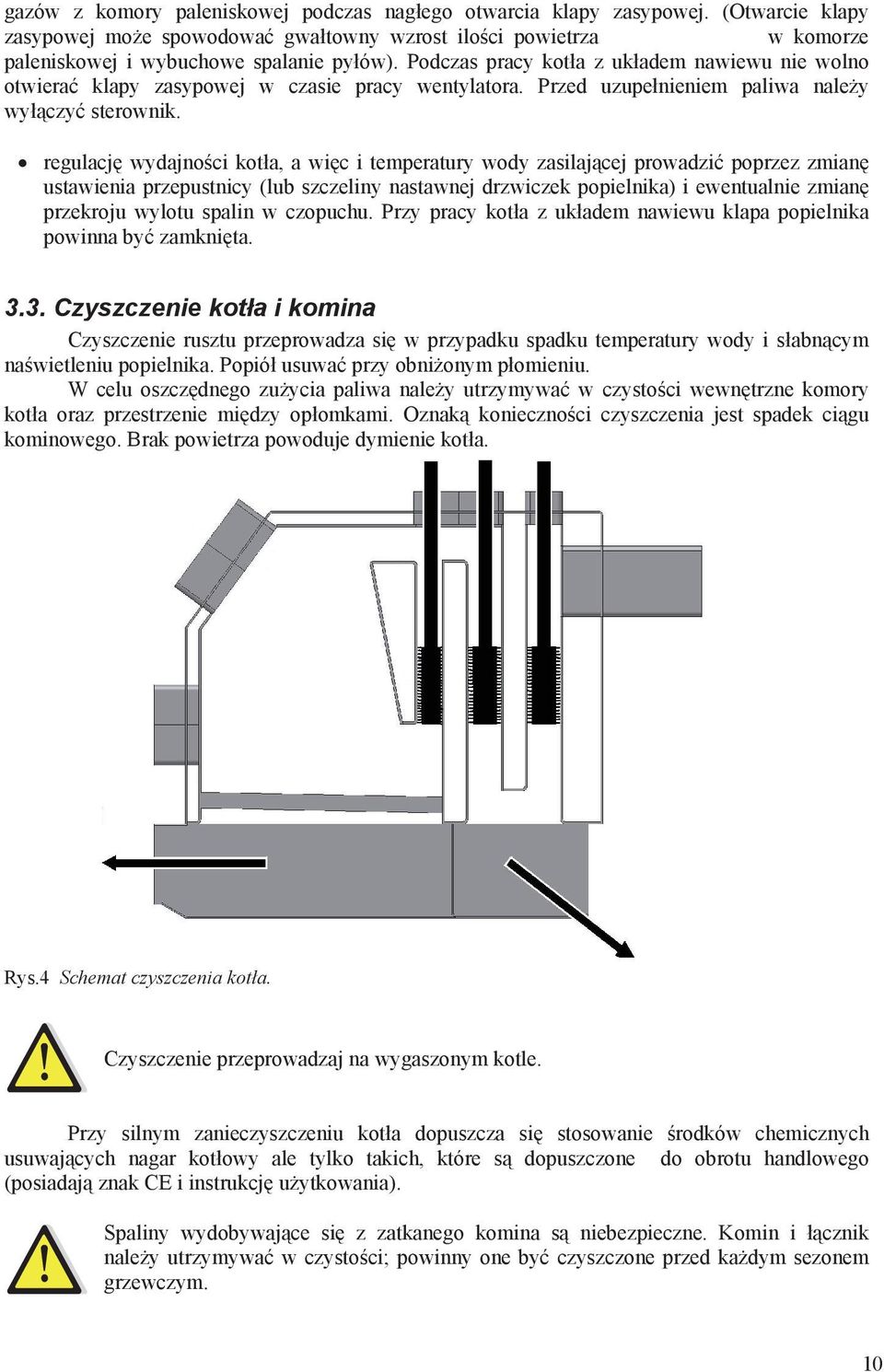

11 gazów z komory paleniskowej podczas nag ego otwarcia klapy zasypowej. (Otwarcie klapy zasypowej mo e spowodowa gwa towny wzrost ilo ci powietrza w komorze paleniskowej i wybuchowe spalanie py ów). Podczas pracy kot a z uk adem nawiewu nie wolno otwiera klapy zasypowej w czasie pracy wentylatora. Przed uzupe nieniem paliwa nale y wy czy sterownik. regulacj wydajno ci kot a, a wi c i temperatury wody zasilaj cej prowadzi poprzez zmian ustawienia przepustnicy (lub szczeliny nastawnej drzwiczek popielnika) i ewentualnie zmian przekroju wylotu spalin w czopuchu. Przy pracy kot a z uk adem nawiewu klapa popielnika powinna by zamkni ta Czyszczenie kot a i komina Czyszczenie rusztu przeprowadza si w przypadku spadku temperatury wody i s abn cym na wietleniu popielnika. Popió usuwa przy obni onym p omieniu. W celu oszcz dnego zu ycia paliwa nale y utrzymywa w czysto ci wewn trzne komory kot a oraz przestrzenie mi dzy op omkami. Oznak konieczno ci czyszczenia jest spadek ci gu kominowego. Brak powietrza powoduje dymienie kot a. Rys.4 Schemat czyszczenia kot a. Czyszczenie przeprowadzaj na wygaszonym kotle. Przy silnym zanieczyszczeniu kot a dopuszcza si stosowanie rodków chemicznych usuwaj cych nagar kot owy ale tylko takich, które s dopuszczone do obrotu handlowego (posiadaj znak CE i instrukcj u ytkowania). Spaliny wydobywaj ce si z zatkanego komina s niebezpieczne. Komin i cznik nale y utrzymywa w czysto ci; powinny one by czyszczone przed ka dym sezonem grzewczym. 10

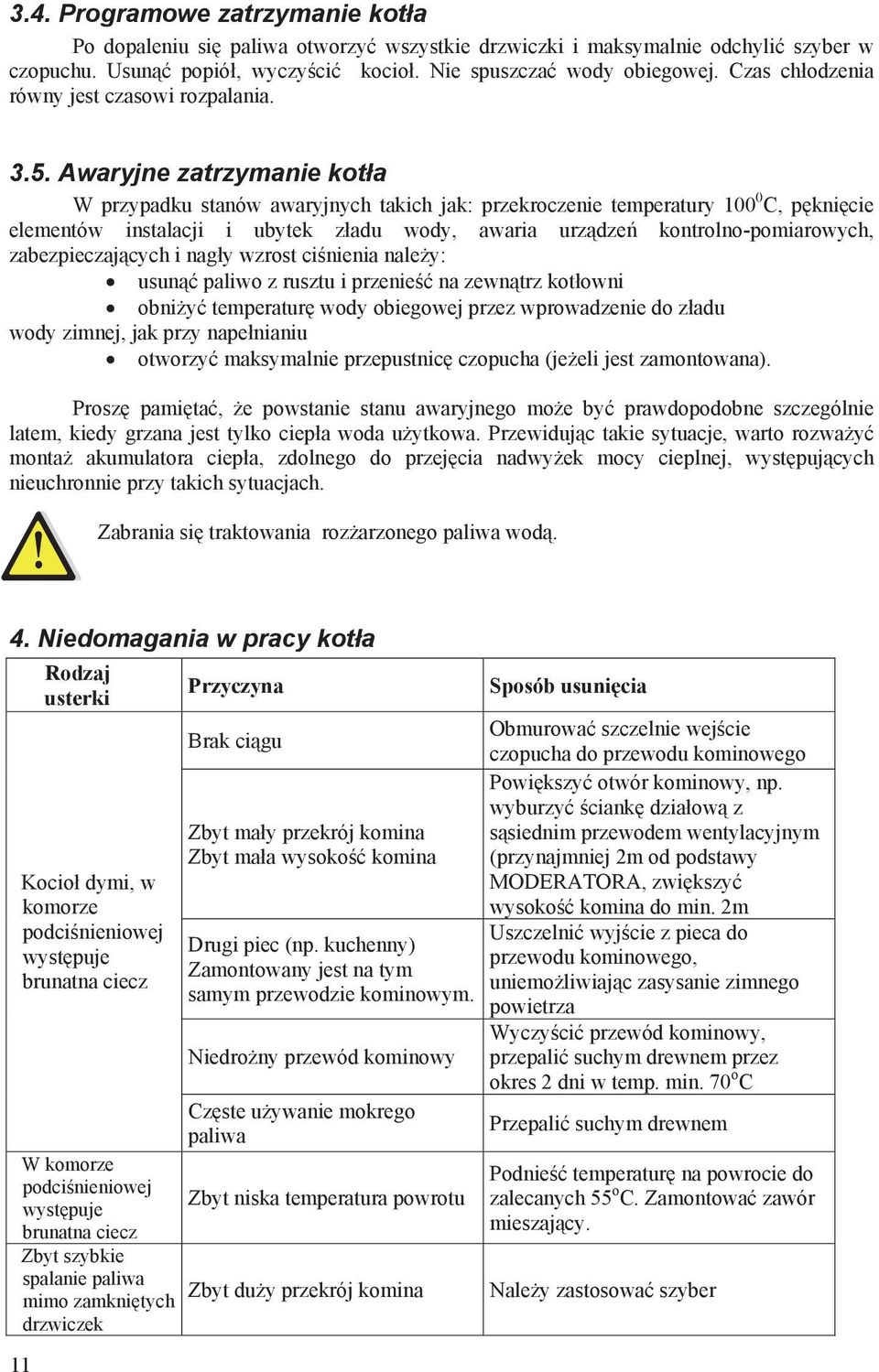

12 3.4. Programowe zatrzymanie kot a Po dopaleniu si paliwa otworzy wszystkie drzwiczki i maksymalnie odchyli szyber w czopuchu. Usun popió, wyczy ci kocio. Nie spuszcza wody obiegowej. Czas ch odzenia równy jest czasowi rozpalania Awaryjne zatrzymanie kot a W przypadku stanów awaryjnych takich jak: przekroczenie temperatury C, p kni cie elementów instalacji i ubytek z adu wody, awaria urz dze kontrolno-pomiarowych, zabezpieczaj cych i nag y wzrost ci nienia nale y: usun paliwo z rusztu i przenie na zewn trz kot owni obni y temperatur wody obiegowej przez wprowadzenie do z adu wody zimnej, jak przy nape nianiu otworzy maksymalnie przepustnic czopucha (je eli jest zamontowana). Prosz pami ta, e powstanie stanu awaryjnego mo e by prawdopodobne szczególnie latem, kiedy grzana jest tylko ciep a woda u ytkowa. Przewiduj c takie sytuacje, warto rozwa y monta akumulatora ciep a, zdolnego do przej cia nadwy ek mocy cieplnej, wyst puj cych nieuchronnie przy takich sytuacjach. Zabrania si traktowania roz arzonego paliwa wod. 4. Niedomagania w pracy kot a 11 Rodzaj usterki Kocio dymi, w komorze podci nieniowej wyst puje brunatna ciecz W komorze podci nieniowej wyst puje brunatna ciecz Zbyt szybkie spalanie paliwa mimo zamkni tych drzwiczek Przyczyna Brak ci gu Zbyt ma y przekrój komina Zbyt ma a wysoko komina Drugi piec (np. kuchenny) Zamontowany jest na tym samym przewodzie kominowym. Niedro ny przewód kominowy Cz ste u ywanie mokrego paliwa Zbyt niska temperatura powrotu Zbyt du y przekrój komina Sposób usuni cia Obmurowa szczelnie wej cie czopucha do przewodu kominowego Powi kszy otwór kominowy, np. wyburzy ciank dzia ow z s siednim przewodem wentylacyjnym (przynajmniej 2m od podstawy MODERATORA, zwi kszy wysoko komina do min. 2m Uszczelni wyj cie z pieca do przewodu kominowego, uniemo liwiaj c zasysanie zimnego powietrza Wyczy ci przewód kominowy, przepali suchym drewnem przez okres 2 dni w temp. min. 70 o C Przepali suchym drewnem Podnie temperatur na powrocie do zalecanych 55 o C. Zamontowa zawór mieszaj cy. Nale y zastosowa szyber

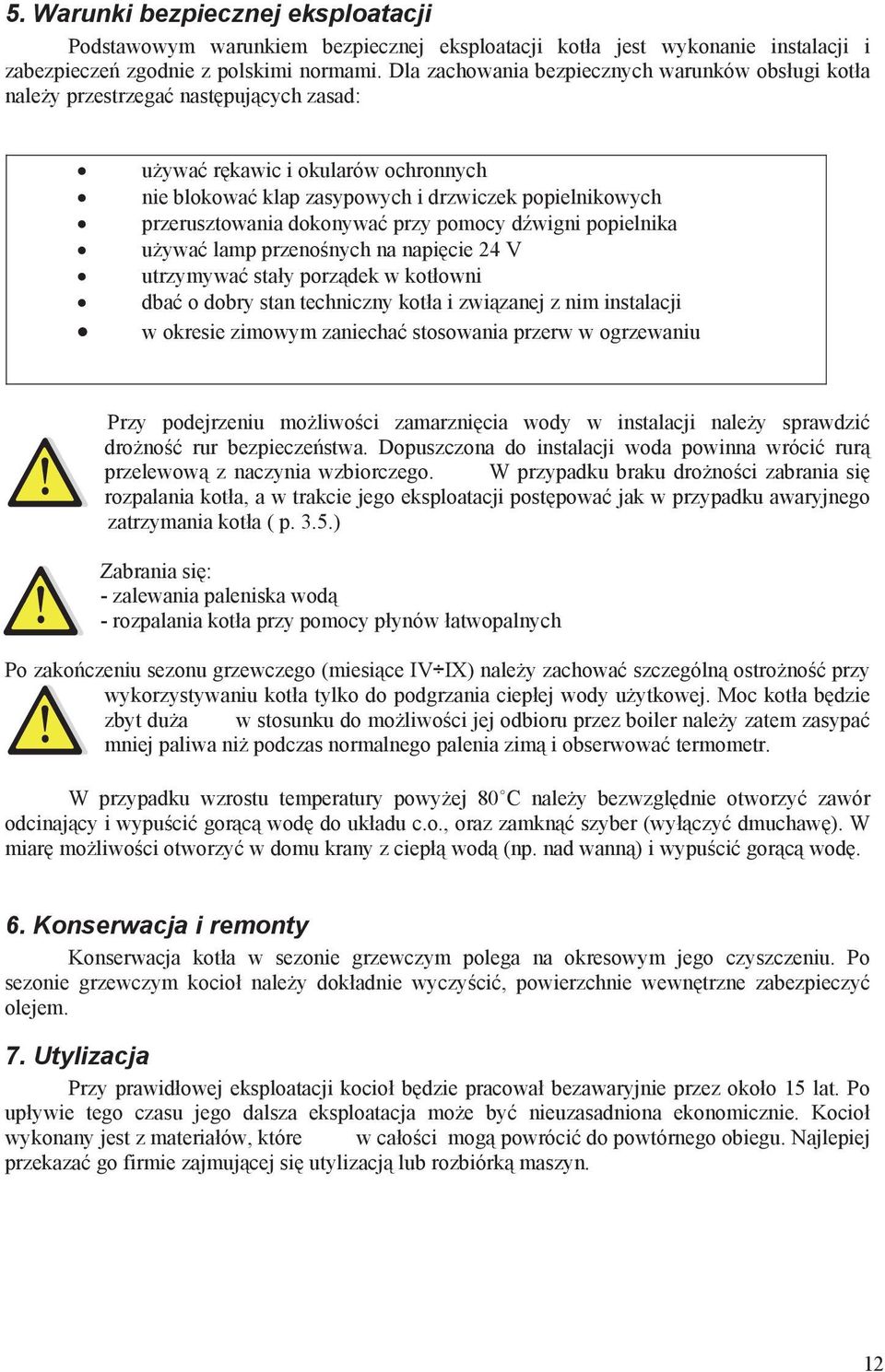

13 5. Warunki bezpiecznej eksploatacji Podstawowym warunkiem bezpiecznej eksploatacji kot a jest wykonanie instalacji i zabezpiecze zgodnie z polskimi normami. Dla zachowania bezpiecznych warunków obs ugi kot a nale y przestrzega nast puj cych zasad: u ywa r kawic i okularów ochronnych nie blokowa klap zasypowych i drzwiczek popielnikowych przerusztowania dokonywa przy pomocy d wigni popielnika u ywa lamp przeno nych na napi cie 24 V utrzymywa sta y porz dek w kot owni dba o dobry stan techniczny kot a i zwi zanej z nim instalacji w okresie zimowym zaniecha stosowania przerw w ogrzewaniu Przy podejrzeniu mo liwo ci zamarzni cia wody w instalacji nale y sprawdzi dro no rur bezpiecze stwa. Dopuszczona do instalacji woda powinna wróci rur przelewow z naczynia wzbiorczego. W przypadku braku dro no ci zabrania si rozpalania kot a, a w trakcie jego eksploatacji post powa jak w przypadku awaryjnego zatrzymania kot a ( p. 3.5.) Zabrania si : - zalewania paleniska wod - rozpalania kot a przy pomocy p ynów atwopalnych Po zako czeniu sezonu grzewczego (miesi ce IV IX) nale y zachowa szczególn ostro no przy wykorzystywaniu kot a tylko do podgrzania ciep ej wody u ytkowej. Moc kot a b dzie zbyt du a w stosunku do mo liwo ci jej odbioru przez boiler nale y zatem zasypa mniej paliwa ni podczas normalnego palenia zim i obserwowa termometr. W przypadku wzrostu temperatury powy ej 80 C nale y bezwzgl dnie otworzy zawór odcinaj cy i wypu ci gor c wod do uk adu c.o., oraz zamkn szyber (wy czy dmuchaw ). W miar mo liwo ci otworzy w domu krany z ciep wod (np. nad wann ) i wypu ci gor c wod. 6. Konserwacja i remonty Konserwacja kot a w sezonie grzewczym polega na okresowym jego czyszczeniu. Po sezonie grzewczym kocio nale y dok adnie wyczy ci, powierzchnie wewn trzne zabezpieczy olejem. 7. Utylizacja Przy prawid owej eksploatacji kocio b dzie pracowa bezawaryjnie przez oko o 15 lat. Po up ywie tego czasu jego dalsza eksploatacja mo e by nieuzasadniona ekonomicznie. Kocio wykonany jest z materia ów, które w ca o ci mog powróci do powtórnego obiegu. Najlepiej przekaza go firmie zajmuj cej si utylizacj lub rozbiórk maszyn. 12

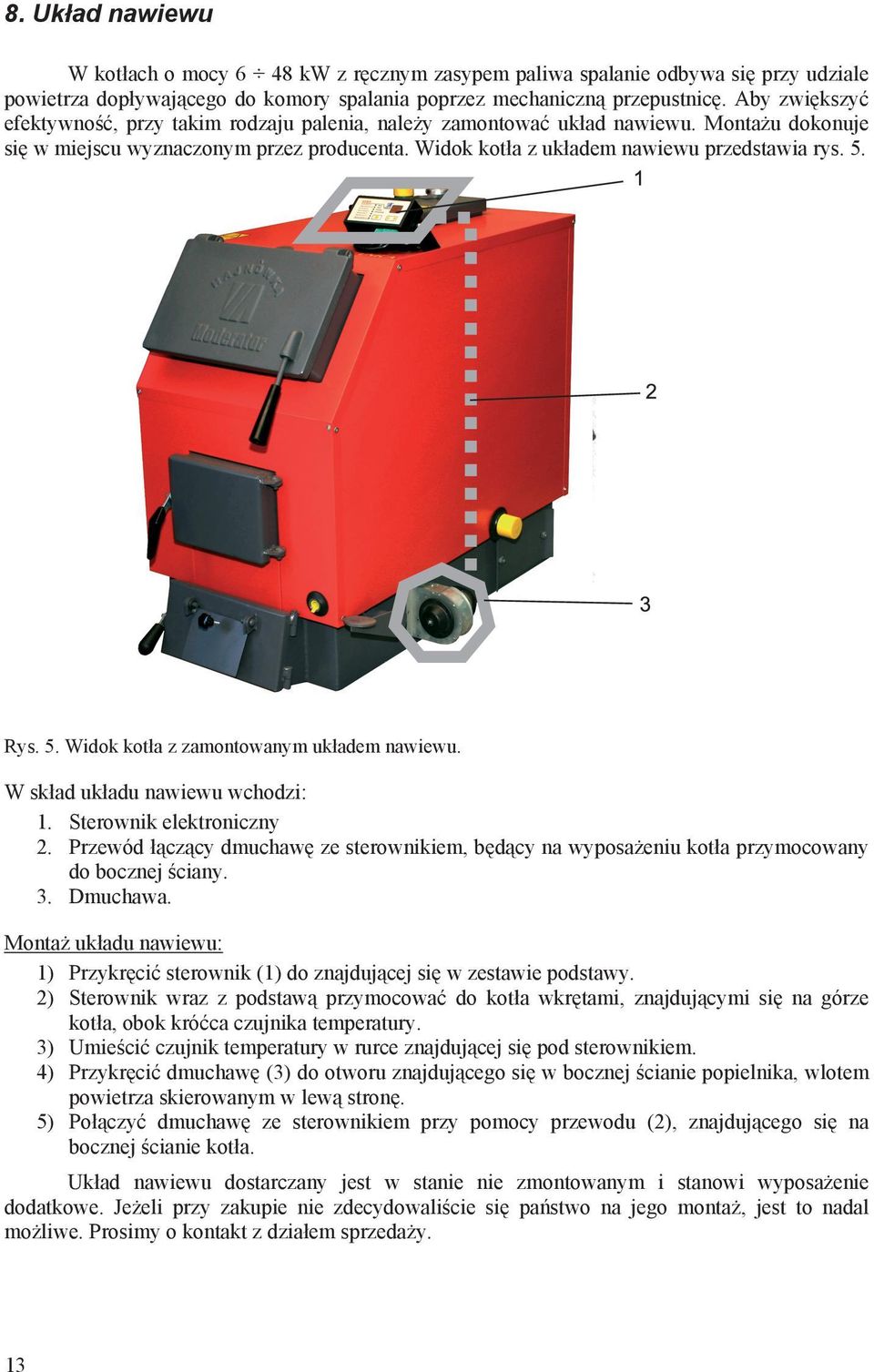

14 8. Uk ad nawiewu W kot ach o mocy 6 48 kw z r cznym zasypem paliwa spalanie odbywa si przy udziale powietrza dop ywaj cego do komory spalania poprzez mechaniczn przepustnic. Aby zwi kszy efektywno, przy takim rodzaju palenia, nale y zamontowa uk ad nawiewu. Monta u dokonuje si w miejscu wyznaczonym przez producenta. Widok kot a z uk adem nawiewu przedstawia rys Rys. 5. Widok kot a z zamontowanym uk adem nawiewu. W sk ad uk adu nawiewu wchodzi: 1. Sterownik elektroniczny 2. Przewód cz cy dmuchaw ze sterownikiem, b d cy na wyposa eniu kot a przymocowany do bocznej ciany. 3. Dmuchawa. Monta uk adu nawiewu: 1) Przykr ci sterownik (1) do znajduj cej si w zestawie podstawy. 2) Sterownik wraz z podstaw przymocowa do kot a wkr tami, znajduj cymi si na górze kot a, obok kró ca czujnika temperatury. 3) Umie ci czujnik temperatury w rurce znajduj cej si pod sterownikiem. 4) Przykr ci dmuchaw (3) do otworu znajduj cego si w bocznej cianie popielnika, wlotem powietrza skierowanym w lew stron. 5) Po czy dmuchaw ze sterownikiem przy pomocy przewodu (2), znajduj cego si na bocznej cianie kot a. Uk ad nawiewu dostarczany jest w stanie nie zmontowanym i stanowi wyposa enie dodatkowe. Je eli przy zakupie nie zdecydowali cie si pa stwo na jego monta, jest to nadal mo liwe. Prosimy o kontakt z dzia em sprzeda y. 13

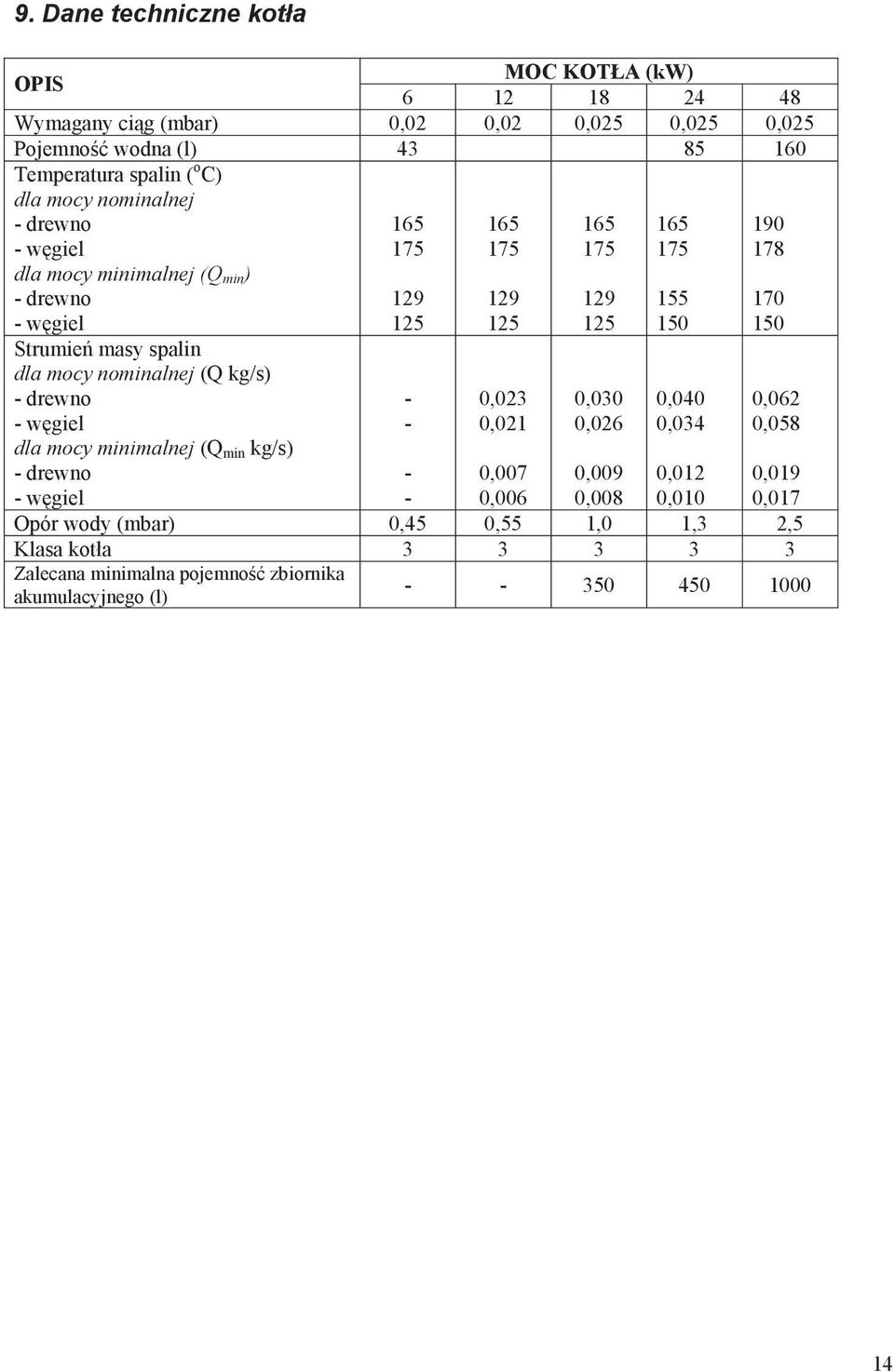

15 9. Dane techniczne kot a OPIS MOC KOT A (kw) Wymagany ci g (mbar) 0,02 0,02 0,025 0,025 0,025 Pojemno wodna (l) Temperatura spalin ( o C) dla mocy nominalnej - drewno - w giel dla mocy minimalnej (Q min ) - drewno - w giel Strumie masy spalin dla mocy nominalnej (Q kg/s) - drewno - w giel dla mocy minimalnej (Q min kg/s) - drewno - w giel ,023 0, ,030 0, ,040 0, ,062 0, ,007 0,006 0,009 0,008 0,012 0,010 0,019 0,017 Opór wody (mbar) 0,45 0,55 1,0 1,3 2,5 Klasa kot a Zalecana minimalna pojemno zbiornika akumulacyjnego (l)
