1 Część III : OPIS PRZEDMIOTU ZAMÓWIENIA W POSTĘPOWANIU O UDZIELENIE ZAMÓWIENIA PUBLICZNEGO PROWADZONYM W TRYBIE PRZETARGU NIEOGRANICZONEGO NA ROBOTY BUDOWLANE pn.: Doszczelnienie sieci kanalizacji sanitarnej w Nowym Targu prowadzonego zgodnie z postanowieniami ustawy z dnia 29 stycznia 2004 roku Prawo zamówień publicznych (tekst jednolity: Dz. U. z 2010 r. Nr 113, poz.759 z późn. zmian. Część III SIWZ zawiera 6 stron + Załączniki 1

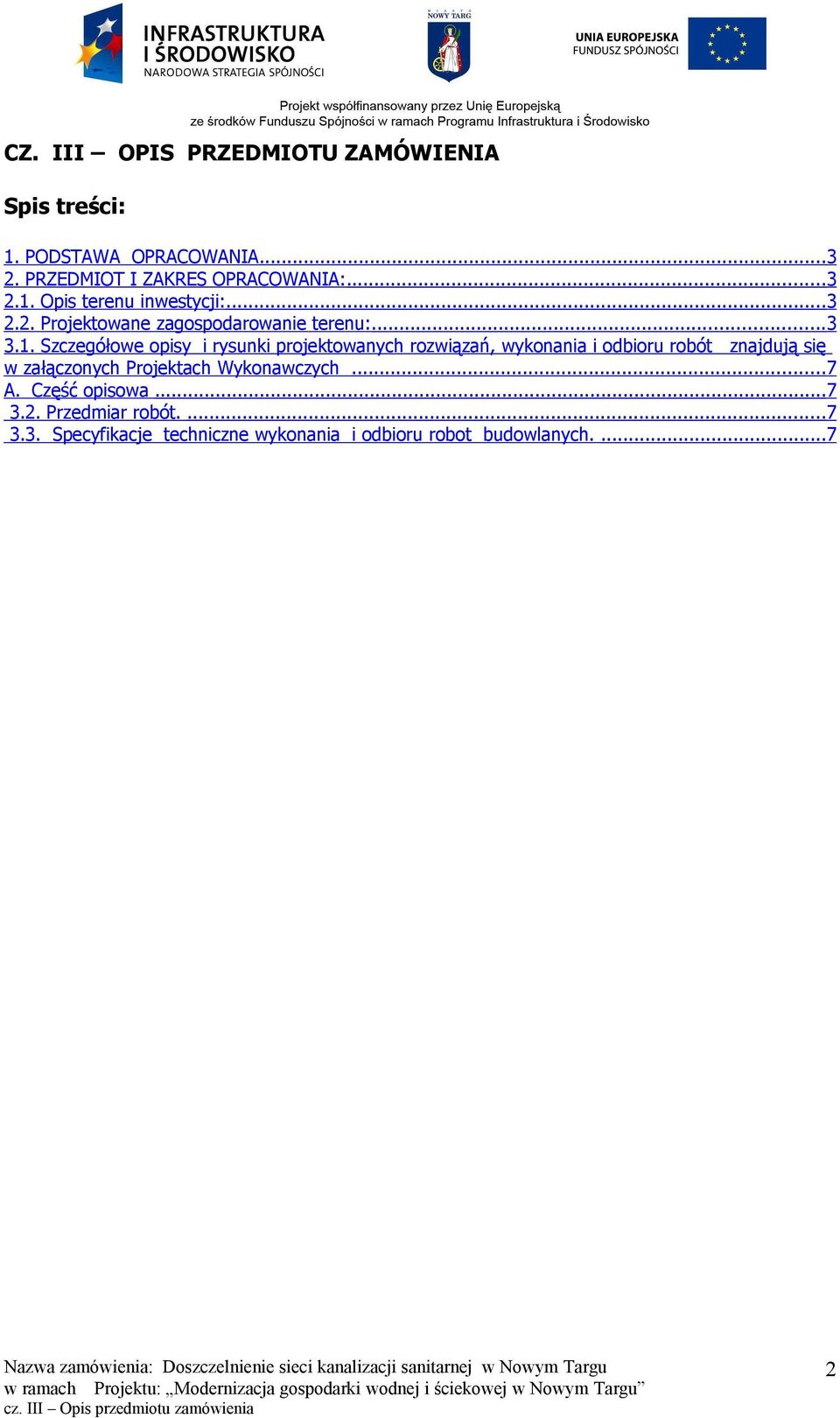

2 CZ. III OPIS PRZEDMIOTU ZAMÓWIENIA Spis treści: 1. PODSTAWA OPRACOWANIA PRZEDMIOT I ZAKRES OPRACOWANIA: Opis terenu inwestycji: Projektowane zagospodarowanie terenu: Szczegółowe opisy i rysunki projektowanych rozwiązań, wykonania i odbioru robót znajdują się w załączonych Projektach Wykonawczych...7 A. Część opisowa Przedmiar robót Specyfikacje techniczne wykonania i odbioru robot budowlanych

3 1. PODSTAWA OPRACOWANIA Podstawą opracowania jest projekt budowlany, opracowany przez: FUH GRAFIS Wielobranżowa Pracownia Projektowo Inwestorska Kraków ul. Kotsisa PRZEDMIOT I ZAKRES OPRACOWANIA: 2.1. Opis terenu inwestycji: Odcinki sieci kanalizacji sanitarnej przewidziane do renowacji zlokalizowane są na terenie Gmina: Miasto Nowy Targ, w ulicach: Kowaniec, Kopernika, Krzywa, Św. Anny, Kolejowa, Krótka, Rynek, Pl. Słowackiego, Szaflarska, Długa, Św. Doroty, Smrekowa, Ceramiczna, Ludźmierska, Krakowska, Al. Tysiąclecia. Remontowana kanalizacja jest częścią istniejącego układu kanalizacji sanitarnej miasta Nowy Targ pracującej w systemie grawitacyjnym rozdzielczym. Na podstawie przeprowadzonej inspekcji TV stwierdzono, że ogólny stan kanałów jest średnio dobry, co kwalifikuje je do zastosowania bezwykopowej renowacji. Istniejące kanały znajdują się w pasie drogowym w jezdni asfaltowej i w poboczu. Z innych obiektów znajdujących się w obszarze przewidywanych robót to: chodniki; gazociągi niskoprężne (skrzyżowania); linie kablowe elektroenergetyczne NN i WN (skrzyżowania); linie kablowe teletechniczne (skrzyżowania); sieci wodociągowe wraz z przyłączami; kanały ścieków sanitarnych i deszczowych (skrzyżowania); - przyłącza wody, gazu, elektryki do budynków mieszkalnych 2.2. Projektowane zagospodarowanie terenu: Projektowana inwestycja będzie prowadzona jako bezwykopowa renowacja (remont). Inwestycja nie posiada obiektów kubaturowych. W wyniku prowadzonego remontu istniejąca trasa nie ulega zmianie, nie przewiduje się również wykonania nowych, dodatkowych stałych elementów zagospodarowania terenu i wycinki drzew Szczegółowy opis przedmiotu zamówienia: Przedmiotem niniejszego zamówienia są roboty budowlane obejmujące zadanie pn. Doszczelnienie sieci kanalizacji sanitarnej w mieście Nowy Targ K 3, zadanie I.09: w ramach Projektu : Modernizacja gospodarki wodnej i ściekowej w Nowym Targu. Szacunkowy zakres Kontraktu to bezwykopowe doszczelnienie 9 407,5 m sieci kanalizacji sanitarnej, w tym: 3

4 1. ul. Kowaniec (Uszczelnienie części kanalizacji sanitarnej - KOLEKTOR KOWANIEC) - ul. Kowaniec - Ø300 od studni K1 do K53 długości L= 1 706,50m, - ul. Kowaniec Ø400 od studni K53 do K58 długości L= 99,50m, - ul. Kowaniec Ø400 od studni K58 do K60 długości L= 36,50m 2. ul. Krzywa, ul. Kopernika (Uszczelnienie części kanalizacji sanitarnej ul. KRZYWA I KOPERNIKA) - ul. Kopernika - kanał Ø250 od studni KK1 do KK8, długości L= 238,00m, - ul. Krzywa - kanał Ø300 od studni KK8 do KK16, długości L= 97,50m, - ul. Krzywa - kanał Ø250 od studni KK16 do KK26, długości L= 248,00m, - pl. Słowackiego - kanał Ø250 od studni KK16 do KK26, długości L= 83,50m 3. ul. Św. Anny (Uszczelnienie części kanalizacji sanitarnej ul. Św. Anny) - ul. Kowaniec Ø 500 na odcinku od studni D1 do D7 długość odcinka L= 187,00m, - ul. Kowaniec Ø 300 na odcinku od studni D7 do D8 długość odcinka L= 13,00m, - ul. Kowaniec Ø 400 na odcinku od studni D8 do D9 długość odcinka L= 9,50m, - ul. Kowaniec Ø 500 na odcinku od studni D9 do D16 długość odcinka L= 183,50m, - ul. Św. Anny - Ø 500 na odcinku od studni D25 do D31 długość odcinka L= 130,50m 4. Rynek: (Uszczelnienie części kanalizacji sanitarnej - RYNEK) - Ø200 od studni R1 do studni R4, długości L= 75,50m - Ø250 od studni R4 do studni R7, długości L= 129,50m 5. ul. Kolejowa i Krótka (Uszczelnienie części kanalizacji sanitarnej - KOLEJOWA i KRÓTKA) kanał Ø500 - ul. Kolejowa od studni K1 do K11 długości L= 361,00m - ul. Krótka od studni K11 do K13, długości L= 55,00 6. ul. Szaflarska (Uszczelnienie części kanalizacji sanitarnej - KOLEKTOR SZAFLARSKA) - ul. Szaflarska - kanał Ø300 od studni S1 do S5, długości L= 103,00m, - ul. Szaflarska - kanał Ø200 od studni S5 do S6, długości L= 13,00m, - ul. Szaflarska - kanał Ø300 od studni S6 do S10, długości L= 90,00m, - ul. Szaflarska - kanał Ø250 od studni S10 do S54, długości L= 1306,50m, - ul. Długa - kanał Ø300 od studni S54 do S65, długości L= 362,50m, - ul. Św. Doroty - kanał Ø300 od studni S65 do S68, długości L= 85,00m, - ul. Św. Doroty - kanał Ø400 od studni S68 do S73, długości L= 235,50m 7. (USZCZELNIENIE SIĘGACZY W REJONIE POŁĄCZEŃ Z KOLEKTORAMI) a. ul. Smrekowa - Ø200 od studni S1 do S11długości 355,00m b. ul. Ceramiczna - ul. Ceramiczna Ø 150 od studni C1 do C4 długość odcinka L= 86,50m, - ul. Ceramiczna Ø 250 od studni C4 do C5 długość odcinka L= 42,00m, - ul. Ceramiczna Ø 300 od studni C5 do C12 długość odcinka L= 247,50m, - ul. Ceramiczna Ø 300 od studni C13 do C16 długość odcinka L=121,50m, - ul. Ceramiczna Ø 150 od studni C1 do CC3 długość odcinka L= 57,50m, - ul. Ceramiczna Ø 250 na odcinku od studni CC3 do CC2 długość odcinka L= 44,00m, 8. kolektor kombinacki (Uszczelnienie części kanalizacji sanitarnej - KOLEKTOR KOMBINACKI) - ul. Ludźmierska- Ø400 od studni L1G do L30 długości L= 1682,00 m - ul. Kolejowa i Krakowska Ø400 od studni L30 do L50 długości L= 751,00m 4

5 9. Al. Tysiąclecia (Uszczelnienie części kanalizacji sanitarnej -AL. TYSIACLECIA) - kanał Ø250 od studni T1do T6, długości 152,50 m, - kanał Ø300 od studni T6 do T7 długości 18,50m 3. OPIS PROJEKTOWANYCH ROZWIĄZAŃ 3.1.Jako metodę renowacji bezwykopowej kanału przyjęto technologię wykładziny z rury ciasnopasowanej z PVC SN8. Technologia ta spełnia wymagania europejskiej normy : PN-EN Systemy przewodów rurowych z tworzyw sztucznych do renowacji podziemnych bezciśnieniowych sieci kanalizacyjnych - Część 3: Wykładzina z rur ściśle pasowanych. Kształt rury umożliwia renowację przewodów o dużych długościach i średnicach od DN160 do DN500. Zanim wykona się doszczelnienie, po wyciągnięciu wrośniętych korzeni i oczyszczeniu przewodów, należy wykonać ponowną inspekcję kanału kamerą TV. Przed przeciągnięciem wykładziny przewód pierwotny nie wymaga dużego nakładu prac przygotowawczych, nie mniej jednak kanał winien być dokładnie odczyszczony, a przez kanał winna być przepuszczona próbka średnicowa dla oceny czy na każdym uszkodzonym odcinku przejdzie rura renowacyjna. Rury wykładzinowe są wprowadzane przez wykopy lub otwory rewizyjne o szerokości min. 1m - w dokumentacji przyjęto wykorzystanie istniejących studni kanalizacyjnych. Wprowadzenie rury odbywa się po inspekcji i czyszczeniu przewodu. Po przeciągnięciu i zaślepieniu końców bosych, rura wykładzinowa poddawana jest procesowi odkształcenia. Wprowadzenie pod ciśnieniem gorącej pary aktywuje efekt pamięci kształtu (Memory-Effekt). Rury wykładzinowe odzyskują swój pierwotny kształt (przekrój okrągły) i wykładają się na ścianki wewnętrzne starego przewodu. Po ochłodzeniu rury tworzy wykładzinę ciasno pasowaną w technologii ciasnopasowanej w starym przewodzie. Końcowym etapem renowacji jest udrożnienie, za pomocą samojezdnego robota, istniejących przykanalików, wpiętych poprzez trójnik, a następnie ich uszczelnienie poprzez montaż tzw. kształtki kapeluszowej. Przed wykonaniem doszczelnienia, po wycięciu wrośniętych korzeni i wykonaniu dokładnego czyszczenia kanału, należy wykonać ponowną inspekcję kanału kamerą Kraking bezwykopowa renowacja kanału DN 160 poprzez kraking z wymianą na kanał DN Oprócz napraw przewodów bardzo istotne jest także wykonanie renowacji studni kanalizacyjnych, do których wnętrza może infiltrować woda, a ich stan techniczny nie może ulegać degradacji. Typowe problemy dotyczące naprawy studni to uszczelnianie, naprawa i zabezpieczenie ścian studni oraz ich wypoziomowanie i powstrzymanie zapadania się studni pod wpływem obciążenia intensywnym ruchem samochodowym. Renowację studni chemią budowlaną" stosować w szczególności, gdy betonowa lub ceglana konstrukcja studni nie wykazuje uszkodzeń mających wpływ na obniżenie parametrów statycznych i wytrzymałościowych poddawanej renowacji studni. Powłoki chemiczne mają za zadanie zabezpieczyć wewnętrzną powierzchnię studni przed korozją oraz poprawić współczynnik chropowatości. Do napraw stosować zaprawy szybkowiążące (ok. 10min.) o małym skurczu, wodoszczelne, bardzo dobrze przyczepne do podłoży mineralnych, o wytrzymałości na ściskanie rzędu powyżej 40 MPa. Proces nakładania należy rozpocząć od przygotowania podłoża. Należy usunąć fragmenty podłoża o niższej wytrzymałości, fragmenty zwietrzałe należy wyczyścić, aż do zdrowego" betonu / cegły. Obrzeża wokół uszkodzenia należy fazować pod kątem 5

6 45. Skorodowane zbrojenie należy odsłonić. Powierzchnia musi być czysta, wolna od luźnych fragmentów, kurzu, oleju, tłuszczu lub podobnie działających substancji, np. szlam cementowy, stare powłoki, materiały pielęgnacyjne betonu, itp. Gdy występują przecieki wód gruntowych do wnętrza kanału, należy przed nałożeniem warstwy ochronnej uszczelnić te miejsca, stosując żywice hydroaktywne lub mineralne masy szybkowiążące. Po uszczelnieniu wszystkich przecieków przystąpić do nakładania warstwy ochronnej, którą nakłada się po zwilżeniu podłoża wodą, najpierw starając się wypełnić fugi, a następnie tworząc wymaganą grubość powłoki. Przy nierównych podłożach zwrócić uwagę, aby była zachowana w najcieńszym miejscu wymagana minimalna grubość materiału. Przed nałożeniem ochronnej warstwy chemicznej należy doszczelnić rysy i drobne pęknięcia oraz wzmocnić strukturalnie większe uszkodzenia. W przypadku zapadających się studni etapy naprawy to: 1. wykucie starego włazu, 2. usunięcie zniszczonej warstwy cegieł/pierścienia odciążającego i osadzenie nowego pierścienia odciążającego, 3. osadzenie włazu. Wysokość włazu ustala się rektyfikując do poziomu nawierzchni. Na styku właz/pierścień powstaje szczelina, która będzie wypełniona zaprawą szybkowiążącą o podwyższonej wytrzymałości. W tym celu założyć specjalne deskowanie i wlać zaprawę, po stwardnieniu zaprawy zdemontować szalunek i uzupełnić warstwę asfaltu. Po maksimum godzinie można dopuścić ruch pojazdów. Cała naprawa trwa około 3-4 godzin w zależności od usprzętowienia i ilości robót dodatkowych. Studnie żelbetowe z murowanymi kinetami winny być zgodne z BN-86/ W tym przypadku należy użyć betonu hydrotechnicznego wg BN-62/ wraz z domieszkami uszczelniającymi oraz cegłę kanalizacyjną wg PN-76/B Kineta w dolnej części studni powinna mieć przekrój poprzeczny zgodny z przekrojem kanału, w górnej części - ściany pionowe o wysokości równej, co najmniej połowę średnicy kanału. Niweleta dna kinety i spadek podłużny powinny być dostosowane do niwelety kanału przed i za studzienką. Spadek spocznika powinien wynosić 5% w kierunku kinety. W studniach rewizyjnych uzupełnić brakujące stopnie złazowe. Stopnie złazowe powinny być zamocowane mijankowo w dwóch rzędach, w odległościach pionowych 30 cm i w odległości poziomej od osi stopni 30 cm, zgodnie z PN-92/B pkt Należy stosować stopnie złazowe wg PN-64/H Szczelność studzienki sprawdzać wg PN-92/B W rozwiązaniach przyjętych w dokumentacji projektowej występują nazwy własne, znaki towarowe i niektóre charakterystyczne dla producenta wymiary. Nie są one wiążące i można zastosować rozwiązania równoważne, spełniające co najmniej minimalne wymagania opisane w dokumentacji projektowej i w Specyfikacjach technicznych wykonania i odbioru robót budowlanych. 6

7 3.1. Szczegółowe opisy i rysunki projektowanych rozwiązań, wykonania i odbioru robót znajdują się w załączonych Projektach Wykonawczych każdego z etapów przeznaczonych do renowacji oraz Przedmiarze robót. A. Część opisowa B. Część rysunkowa; Projekt zagospodarowania terenu skala 1: 500 Profil podłużny kanału sanitarnego skala 1: 100/500 C: Część obliczeniowa Obliczenia statyczno wytrzymałościowe dla zagłębień minimalnych i maksymalnych D: Raport z inspekcji telewizyjnej kanału Opis 3.2. Przedmiar robót Specyfikacje techniczne wykonania i odbioru robot budowlanych. 7
