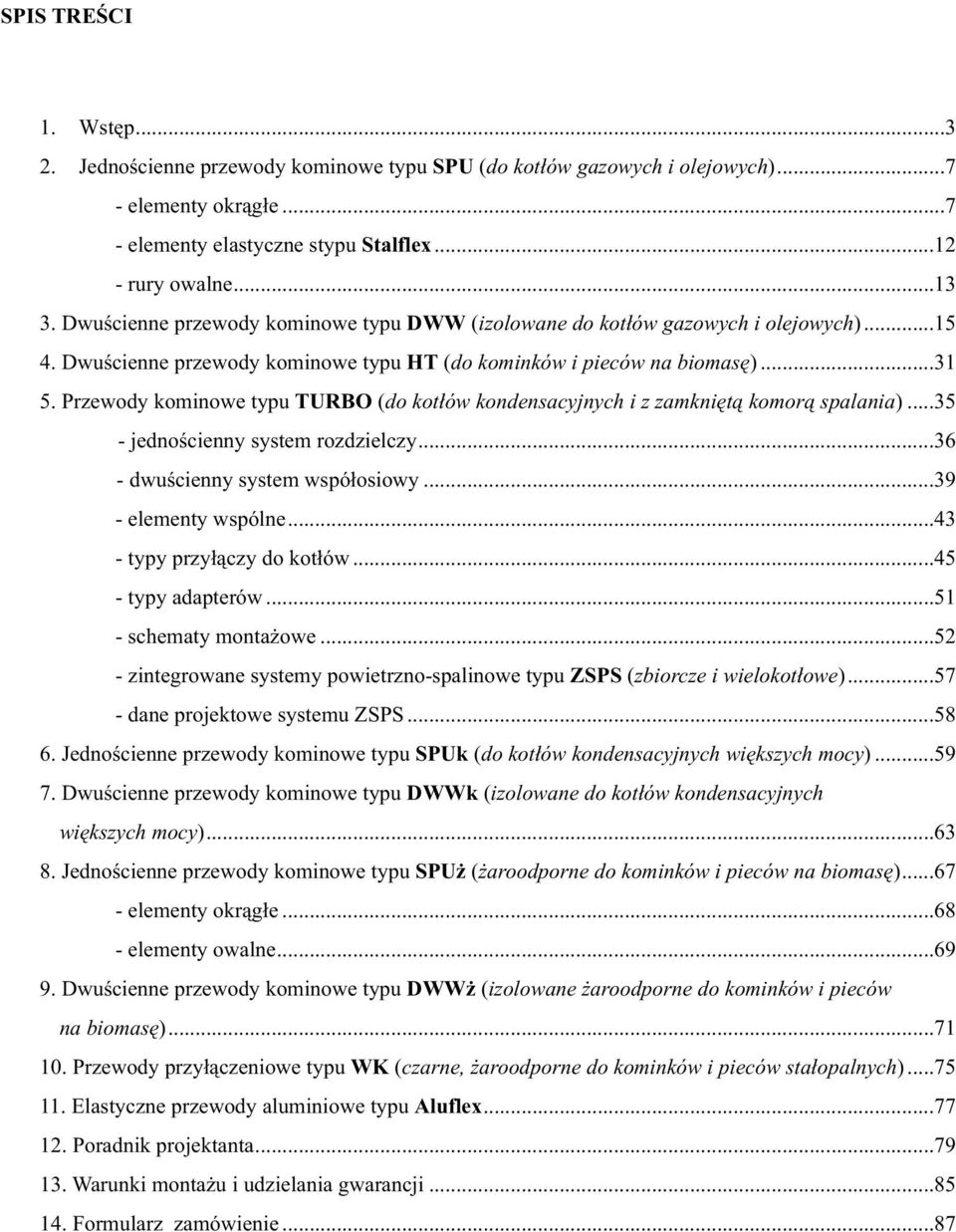

1 SPIS TREŒCI 1. Wstêp Jednoœcienne przewody kominowe typu SPU ( do kot³ów gazowych i olejowych) elementy okr¹g³e elementy elastyczne stypu Stalflex rury owalne Dwuœcienne przewody kominowe typu DWW ( izolowane do kot³ów gazowych i olejowych) Dwuœcienne przewody kominowe typu HT ( do kominków i pieców na biomasê) Przewody kominowe typu TURBO ( do kot³ów kondensacyjnych i z zamkniêt¹ komor¹ spalania) jednoœcienny system rozdzielczy dwuœcienny system wspó³osiowy elementy wspólne typy przy³¹czy do kot³ów typy adapterów schematy monta owe zintegrowane systemy powietrzno-spalinowe typu ZSPS ( zbiorcze i wielokot³owe) dane projektowe systemu ZSPS Jednoœcienne przewody kominowe typu SPUk ( do kot³ów kondensacyjnych wiêkszych mocy) Dwuœcienne przewody kominowe typu DWWk ( izolowane do kot³ów kondensacyjnych wiêkszych mocy) Jednoœcienne przewody kominowe typu SPU ( aroodporne do kominków i pieców na biomasê) elementy okr¹g³e elementy owalne Dwuœcienne przewody kominowe typu DWW ( izolowane aroodporne do kominków i pieców na biomasê) Przewody przy³¹czeniowe typu WK ( czarne, aroodporne do kominków i pieców sta³opalnych) Elastyczne przewody aluminiowe typu Aluflex Poradnik projektanta Warunki monta u i udzielania gwarancji Formularz zamówienie...87

2 P.P.H. WADEX S.A., ul. Klimasa 45, Wr oc³aw tel. (071) , fax. (071) Szanowni Pañstwo, Jesteœmy jednym z czo³owych polskich producentów przewodów spalinowych, przeznaczonych do odprowadzania spalin z urz¹dzeñ grzewczych, opalanych gazem, olejem jak te ekologicznymi paliwami sta³ymi. W naszej ofercie systemy SPU produkowane s¹ jako wk³ady do istniej¹cych kominów ceramicznych, pozwalaj¹ na dopasowanie starych kominów do nowych energooszczêdnych kot³ów grzewczych gazowych i olejowych bez koniecznoœci zmiany istniej¹cej substancji budowlanej. Budowê kominów zewnêtrznych na œcianach budynków oraz kominów wolnostoj¹cych umo liwia Pañstwu oferowany przez nas system zewnêtrznych dwup³aszczowych kominów typu DWW. Do nowoczesnych urz¹dzeñ grzewczych kondensacyjnych oraz z zamkniêt¹ komor¹ spalania oferujemy Pañstwu spalinowo powietrzne systemy kominowe TURBO rozdzielcze i wspó³osiowe. Systemy wspó³osiowe zbudowane s¹ z dwóch koncentrycznych przewodów, wewnêtrznego do odprowadzania spalin oraz zewnêtrznego do zasysania powietrza do spalania. Dla kot³ów kondensacyjnych wiêkszej mocy oferujemy systemy jedno- i dwuœcienne (SPUk i DWWk). Do coraz powszechniej stosowanych rozwi¹zañ pod³¹czania kilku kot³ów do wspólnego przewodu spalinowego posiadamy w ofercie zintegrowane systemy powietrzno-spalinowe (ZSPS). Dla potrzeb kot³ów opalanych ekologicznym paliwem sta³ym proponujemy systemy jednoi dwuœcienne (SPU i DWW ) oraz system kominowy o symbolu HT charakteryzuj¹cy siê bardzo wysokim poziomem estetyki. Oferujemy równie systemy rur kominowych, wykonanych z blachy stalowej o gruboœci 2mm, przeznaczonych do odprowadzania spalin z palenisk opalanych paliwem sta³ym. Wytrzyma³oœæ tych elementów na temperaturê siêga 1000 C. W produkowanych przez nas wyrobach u ywamy stali nierdzewnych, kwaso- i aroodpornych o symbolach , , oraz z najlepszych europejskich hut. Zastosowane materia³y stopowe gwarantuj¹ wieloletni¹ ywotnoœæ wykonanych przez nas systemów odprowadzania spalin. Nasz program produkcyjny obejmuje przekroje od 60 do 1 000mm i gruboœæ materia³ów od 0,5 do 2mm. Produkowane przez nas systemy kominowe posiadaj¹ niezbêdne aprobaty techniczne i wymagane certyfikaty (C E). W naszym katalogu nie umieszczamy instrukcji monta u przewodów spalinowych dla oferowanych przez nas systemów. Uwa amy bowiem, e konstrukcja i budowa przewodu spalinowego powinna byæ prowadzona przez przeszkolony personel jak te powinna uwzglêdniaæ aktualne przepisy budowlane, zalecenia inwestora oraz zalecenia producenta systemu. W razie jakichkolwiek w¹tpliwoœci prosimy o kontakt z naszym dzia³em technologicznym. Daj¹c Pañstwu do r¹k now¹ wersjê naszego katalogu wyra amy nadziejê, e u³atwi on Pañstwu sk³adanie zamówieñ. Z powa aniem Prezes Zarz¹du Zbigniew Piechociñski

3

4

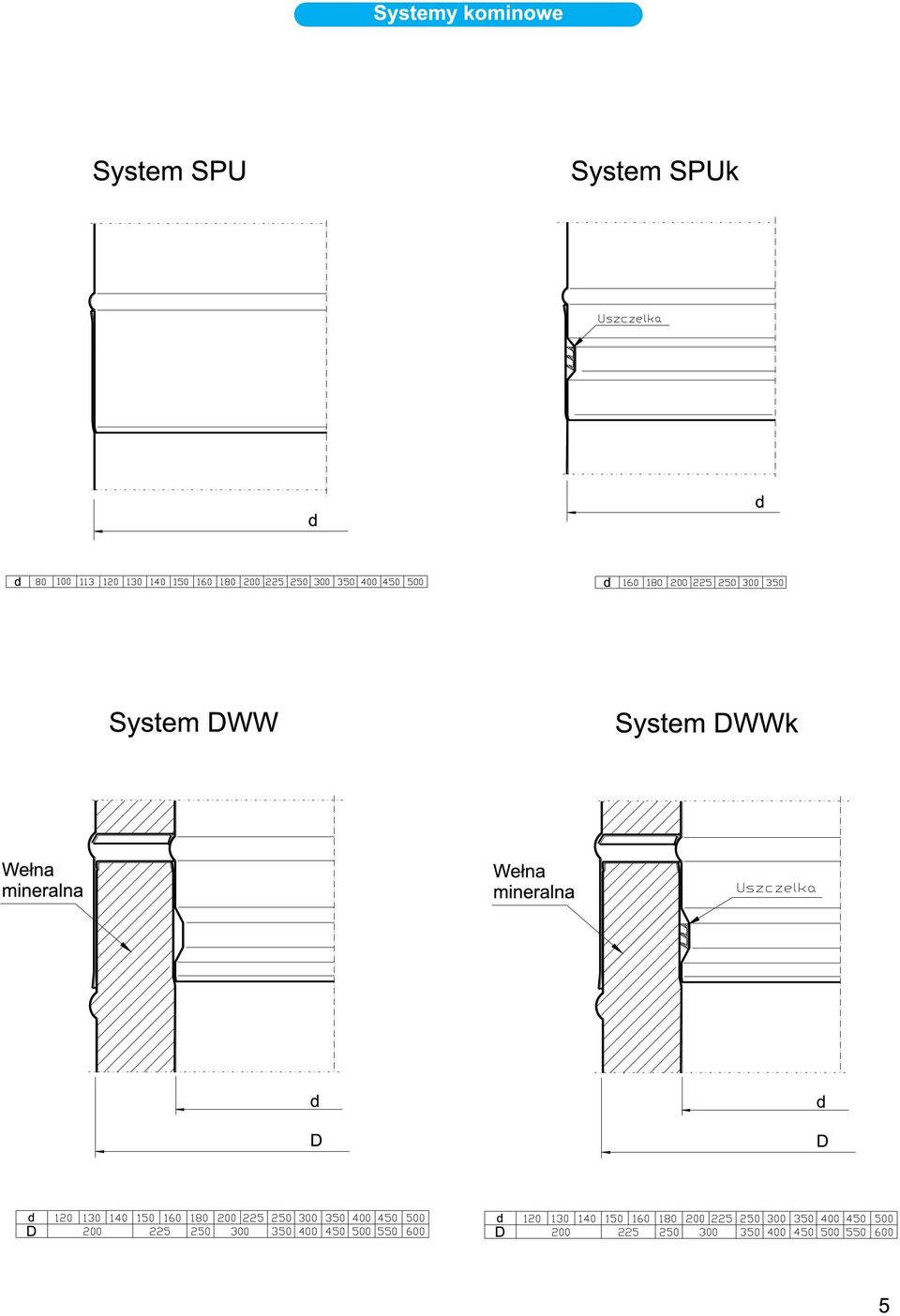

5 PRZEZNACZENIE Wk³ady kominowe typu SPU z blachy stalowej kwasoodpornej przeznaczone do odprowadzania spalin z urz¹dzeñ opalanych gazem lub olejem opa³owym ZAKRES I W ARUNKI ST OSOW ANIA Wk³ad kominowy SPU jest stosowany do c e r a m i c z n y c h p r z e w o d ó w k o m i n o w y c h w budownictwie mieszkaniowym oraz do stalowych lub elbetowych kominów przemys³owych. Produkowane s¹ w zakresie œrednic od DN 80 do DN Blacha na rury i elementy rurowe ³¹czona jest technik¹ spawania mikroplazmowego. Poszczególne elementy wk³adu o jednakowej œrednicy ³¹czone s¹ w zestaw kominowy dziêki odpowiednio przygotowanym kielichowym koñcówkom, umo liwiaj¹cym swobodn¹ termiczn¹ dylatacjê wk³adu. K ompletny zestaw kominowy powinien byæ wyposa ony co najmniej w : odskraplacz (odp³yw kondensatu) wyczystkê (otwór rewizyjny) trójnik do pod³¹czenia pieca rury proste p³ytê dachow¹ przykrywaj¹c¹ komin ceramiczny, stalowy lub elbetowy Wszêdzie tam, gdzie konstrukcja komina ceramicznego uniemo liwia monta rur prostych proponuje siê elastyczne przewody ze stali kwasoodpornych typu Stalflex. Wykorzystany materia³ oraz technologia wykonania gwarantuj¹ wysok¹ trwa³oœæ przy zachowaniu giêtkoœci przewodu, daj¹cego siê wyginaæ w kolana i ³uki. Elastyczny przewód jako element wk³adu kominowego ³¹czony jest z pozosta³ymi czêœciami za pomoc¹ gwintowanych z³¹czek. Przekrój wk³adu kominowego powinien byæ dobrany przez projektanta na podstawie obliczeñ. Szczególne wymagania zawarte s¹ w Rozporz¹dzeniu Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadaæ budynki i ich usytuowanie. Wszystkie elementy wk³adu kominowego powinny byæ wykonane ze stali nierdzewnej. Rury wewnêtrzne stykaj¹ce siê ze spalinami, winny byæ wykonane ze stali kwasoodpornej zgodnie z PN-EN :2007. Elementy nie maj¹ce kontaktu ze spalinami mog¹ byæ wykonane ze stali nierdzewnych zgodnie z PN-EN :

6

7 KOLANO 45 /skrêtne/ 115 KRÓCIEC POMIAROWY KOLANO 90 /skrêtne/ 116 PODORA PRZEJŒCIOWA 124 d A B N INDEX KOLANO Z WYCZYSTK "A" 118 REDUKCJA 125 TELESKOP 121 REDUKCJA ODWROTNA 126

8

9

10

11

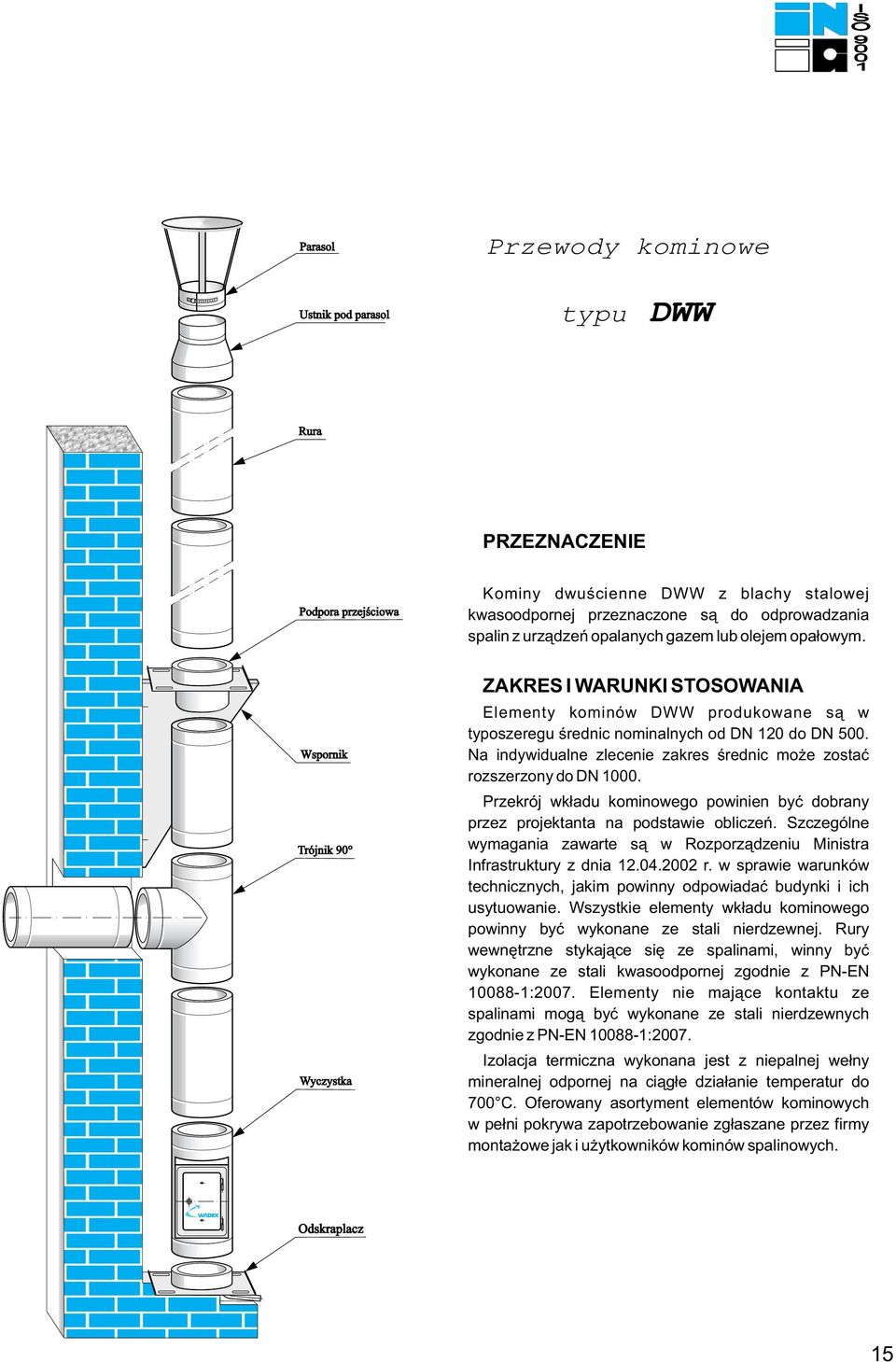

12 Parasol Przewody kominowe Ustnik pod parasol typu DWW Rura PRZEZNACZENIE Podpora przejœciowa Kominy dwuœcienne DWW z blachy stalowej kwasoodpornej przeznaczone s¹ do odprowadzania spalin z urz¹dzeñ opalanych gazem lub olejem opa³owym. Wspornik T rójnik 90 Wyczystka ZAKRES I WARUNKI STOSOWANIA Elementy kominów DWW produkowane s¹ w typoszeregu œrednic nominalnych od DN 120 do DN 500. Na indywidualne zlecenie zakres œrednic mo e zostaæ rozszerzony do DN Przekrój wk³adu kominowego powinien byæ dobrany przez projektanta na podstawie obliczeñ. Szczególne wymagania zawarte s¹ w Rozporz¹dzeniu Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadaæ budynki i ich usytuowanie. Wszystkie elementy wk³adu kominowego powinny byæ wykonane ze stali nierdzewnej. Rury wewnêtrzne stykaj¹ce siê ze spalinami, winny byæ wykonane ze stali kwasoodpornej zgodnie z PN-EN :2007. Elementy nie maj¹ce kontaktu ze spalinami mog¹ byæ wykonane ze stali nierdzewnych zgodnie z PN-EN :2007. Izolacja termiczna wykonana jest z niepalnej we³ny mineralnej odpornej na ci¹g³e dzia³anie temperatur do 700 C. Oferowany asortyment elementów kominowych w pe³ni pokrywa zapotrzebowanie zg³aszane przez firmy monta owe jak i u ytkowników kominów spalinowych. Odskraplacz 15

13

14

15

16

17

18

19 Waga wyrobów DWW (przybli ona w kg/szt.) INDEX 130/ / / / / / / / / / / / /600 ustnik 201 1,2 1,2 1,3 1,4 1,5 1,8 1,9 2,2 2,5 2,9 3,2 3,6 3,9 ustnik pod parasol 202 1,3 1,3 1,5 1,5 1,7 2,0 2,1 2,4 2,8 3,2 3,6 4,0 4,4 rura ,1 6,6 6,9 7,3 7,9 9,4 9,8 11,3 13,1 15,0 16,8 18,7 20,5 rura ,2 3,4 3,7 3,8 4,1 4,9 5,1 5,8 6,7 7,6 8,6 9,5 10,4 rura ,4 2,2 2,6 2,6 2,8 3,4 3,5 3,9 4,6 5,2 5,8 6,4 7,0 rura ,7 1,8 2,0 2,0 2,2 2,6 2,7 3,0 3,5 4,0 4,4 5,9 6,8 trójnik ,7 2,8 3,6 3,7 4,2 4,5 5,9 6,7 8,8 10,7 14,8 17,4 20,2 trójnik ,3 5,5 6,3 6,5 7,3 9,8 11,7 15,9 19,1 24,6 31,1 34,6 41,8 trójnik pod regulator ci¹gu 210 3,6 3,8 4,1 4,2 4,7 5,0 5,3 6,0 6,9 7,9 8,9 9,8 10,0 wyczystka 211 3,6 3,7 4,0 4,1 4,5 5,2 5,4 6,1 7,1 8,0 9,0 9,9 10,8 wyczystka okr¹g³a 212 3,7 3,8 3,9 4,2 4,7 5,4 5,7 6,4 7,4 8,4 9,4 10,4 odskraplacz 214 1,4 1,4 1,4 1,5 2,4 2,9 3,0 4,6 5,6 6,8 8,0 9,4 10,8 kolano ,0 2,1 2,6 2,6 2,8 4,0 4,1 4,9 6,0 7,5 8,4 9,5 10,4 kolano ,0 2,1 2,6 2,6 2,8 4,0 4,1 4,9 6,0 7,5 8,4 9,5 10,4 kolano ,0 2,1 2,4 2,8 2,9 4,0 4,1 5,6 5,8 7,5 8,4 9,3 10,4 kolano ,1 3,2 3,5 3,6 4,7 6,0 6,2 8,0 9,8 12,6 15,5 18,0 18,9 kolano 90 z wyczystk¹ 219 2,8 2,9 3,1 3,2 3,5 4,3 4,5 6,1 8,1 9,4 11,8 13,2 16,4 kolano 90 z wyczyst. okr ,8 2,9 3,1 3,2 3,5 4,3 4,5 6,1 8,1 9,4 11,8 13,2 16,4 teleskop 221 3,4 3,5 3,6 4,0 4,2 5,2 5,3 6,1 6,9 7,9 8,8 9,8 10,7 króciec pomiarowy ,2 2,3 2,6 2,6 3,0 3,7 3,7 4,5 5,4 6,3 7,3 8,3 9,4 króciec pomiarowy ,0 4,1 4,2 4,3 4,5 4,8 4,9 5,2 5,7 6,2 6,7 6,8 7,6 podpora przejœciowa 224 1,5 1,5 1,6 1,8 2,6 3,2 3,3 4,9 5,9 7,0 8,2 9,5 10,8 wspornik 225 3,4 3,4 3,4 3,4 5,4 5,6 5,6 7,2 8,4 10,0 11,6 13,4 15,6 obejma konstrukcyjna 226 0,7 0,7 0,8 0,8 1,1 1,3 1,3 2,3 2,7 3,1 3,5 3,9 5,6 obejma wzmocniona 227 1,1 1,1 1,2 1,2 1,3 1,5 1,5 1,7 1,9 2,1 2,2 2,4 2,6 obejma szeroka 228 0,4 0,4 0,4 0,4 0,5 0,6 0,6 0,7 0,8 0,8 0,9 1,0 1,1 obejma do odci¹gów 229 0,2 0,2 0,2 0,2 0,3 0,4 0,4 0,5 ko³nierz p. deszczowy 230 0,4 0,4 0,5 0,5 0,5 0,7 0,7 0,9 1,1 1,3 1,5 1,8 2,1 przejœcie dachowe ,9 1,9 2,0 2,0 2,2 2,6 2,6 3,0 3,4 3,8 4,2 4,7 5,2 przejœcie dachowe ,9 1,9 2,2 2,2 2,3 2,7 2,7 3,2 3,6 4,2 4,5 5,1 5,6 przejœcie dachowe ,2 2,2 2,4 2,4 2,7 3,1 3,2 3,6 4,2 4,8 5,3 5,9 6,6 przejœcie dachowe ,6 2,6 2,9 2,9 3,2 3,7 3,7 4,4 5,1 5,8 6,5 7,3 8,2 t³umik 235 7,0 7,2 7,6 7,9 8,5 9,2 9,9 10,7 12,2 13,9 15,4 17,0 18,5 przed³u ka komina 236 6,9 7,1 7,8 8,3 9,4 10,7 13,0 z³¹czka dwykielichowa 239 2,0 2,1 2,2 2,3 2,5 2,8 3,2 3,3 3,8 4,2 4,7 5,2 5,7 z³¹czka dwunyplowa 240 2,0 2,1 2,2 2,3 2,5 2,8 3,2 3,3 3,8 4,2 4,7 5,2 5,7 z³¹czka SPUX/SPU nyplowa 241 1,5 1,5 1,5 1,7 1,8 2,0 2,1 2,3 2,7 3,1 3,4 3,8 4,2 z³¹czka SPUX/SPU kielichowa 242 1,5 1,5 1,5 1,7 1,8 2,0 2,1 2,3 2,7 3,1 3,4 3,8 4,2 przed³u ka do obejmy ,4 0,4 0,5 0,5 0,6 0,6 0,6 1,0 1,2 1,3 1,4 1,6 1,7 przed³u ka do obejmy ,7 0,7 0,8 0,8 0,8 1,0 1,0 1,6 1,8 2,0 2,2 2,5 2,7 przed³u ka do obejmy ,2 1,2 1,4 1,4 1,5 1,8 1,8 2,1 2,4 2,7 3,0 3,3 3,6 odskraplacz z p³yt¹ prost¹ 248 1,6 1,6 1,6 1,6 2,5 3,2 3,2 3,9 4,8 5,7 6,7 7,7 8,9 Przejœcie dachowe 0 PB 249 Przejœcie dachowe 30 PB 251 Przejœcie dachowe 45 PB 252 Przejœcie dachowe 15 PB 253 podstawa pod odskraplacz 254 3,5 3,5 3,7 3,7 4,1 4,5 4,5 5,1 5,7 6,2 6,7 7,2 7,8 podst. pod odskraplacz reg ,0 10,0 10,5 11,0 11,5 13,1 13,6 14,6 16,1 17,7 19,2 20,8 22,3 przejscie stropowe 260 1,9 1,9 2,1 2,1 2,4 2,9 2,9 3,5 4,1 4,8 5,5 6,3 7,1 Os³ona 261 0,4 0,4 0,5 0,5 0,5 0,7 0,7 0,9 1,1 1,3 1,5 1,8 2,1

20

21

22

23

24

25

26

27

28 PRZEZNACZENIE Wielowarstwowy system kominowy o symbolu HT przeznaczony jest do budowy instalacji odprowadzaj¹cej spaliny z palenisk opalanych drewnem i ekologicznym paliwem sta³ym. Elementy maj¹ce kontakt ze spalinami wykonane s¹ z blachy stalowej kwasoodpornej. Oferowane œrednice rury spalinowej zawarte s¹ w przedziale mm. Maksymalna temperatura robocza spalin nie mo e przekraczaæ 450 C. System charakteryzuje siê bardzo wysokim poziomem estetyki. Mo liwe jest wykonanie jako komin wewnêtrzny po³¹czony bezpoœrednio ze Ÿ ród³em ciep³a b¹dÿ jako komin zewnêtrzny przytwierdzony do elewacji budynku. System ma szerokie zastosowanie w krajach skandynawskich. ZAKRES I WARUNKI STOSOWANIA System kominowy typu HT sk³ada siê z rur prostych, kolan, trójników, odskraplacza, zakoñczenia komina oraz akcesoriów. Elementy komina maj¹ce kontakt ze spalinami wykonane s¹ z blachy stalowej kwasoodpornej o odpornoœci temperaturowej do 450 C. Izolacjê komina stanowi we³na ceramiczna. P³aszcz zewnêtrzny wykonany jest ze stalowej blachy nierdzewnej. Oferowany system kominowy wystêpuje w wersji malowanej (w kolorze czarnym lub szarym) b¹dÿ te w wykonaniu z b³yszcz¹cej lub matowej blachy nierdzewnej. 31

29 RURA KOMINKOWA 671 RURA KOMINKOWA STARTOWA 672 USTNIK KOMINKOWY Z PARASOLEM 673 PODSTAWA POD ODSKRAPLACZ 673 ROZETA OS ONOWA 677 PRZEJŒCIE DACHOWE PB Z KO NIERZEM 679 PRZEJŒCIE DACHOWE NIRO 679 OBEJMA KOMINKOWA DO ODCI GÓW 680

30

31 PRZEZNACZENIE System kominowy TURBO (system powietrznospalinowy) ze stali kwasoodpornej stosowany do kot³ów z zamkniêt¹ komor¹ spalania oraz kondensacyjnych. ZAKRES I WARUNKI STOSOWANIA System TURBO stanowi zestaw rur jednoœciennych powietrznych i spalinowych dla uk³adów rozdzielczych oraz rur wspó³osiowych, z których wewnêtrzna s³u y do odprowadzania spalin, zewnêtrzna zaœ do zasysania p o w i e t r z a d o s p a l a n i a. Z b u d o w a n y j e s t z wysokogatunkowej stali (p³aszcz zewnêtrzny zasysaj¹cy powietrze - stal nierdzewna, p³aszcz wewnêtrzny odprowadzaj¹cy spaliny - stal kwasoodporna), gwarantuj¹cej du ¹ trwa³oœæ jak równie wysok¹ estetykê komina. System TURBO produkowany jest o ró nych œrednicach. Mniejszy wymiar okreœla œrednicê rury spalinowej, wiêkszy rury powietrznej. Elementy systemu s¹ spawane technik¹ mikroplazmow¹. Szczelnoœæ uzyskujê siê dziêki uszczelkom silikonowym umieszczanym w po³¹czeniach kielichowych. W systemie wspó³osiowym TURBO powietrze zasysane do spalania jest ogrzewane przez spaliny przep³ywaj¹ce w przeciwnym kierunku dziêki temu system podwy sza sprawnoœæ kot³a. Z asysanie powietrza z zewn¹trz umo liwia pracê niezale nie od wentylacji pomieszczenia, w którym umieszczono kocio³. Mo na wówczas umieœciæ kocio³ w ma³ych pomieszczeniach, nie posiadaj¹cych w³asnej wentylacji. Z asysanie powietrza z zewn¹trz pomieszczenia, w którym umieszczono kocio³, obni a równie jego wp³yw na mikroklimat ca³ego mieszkania. 35

32

33

34 System rozdzielczy - jednoœcienny TURBO Redukcja odwrotna spalinowa 888 TURBO Kolano z wyczystk¹ 890 d d INDEKS d d A INDEKS A d d1 TURBO Kolano spalinowe z kr. pomiarowym 830 TURBO Suchy odskraplacz d A INDEKS A d L INDEKS L d d d Szczelne dno 38

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51 PRZEZNACZENIE Zintegrowany system powietrzno-spalinowy (ZSPS) przeznaczony jest do odprowadzania spalin i zasysania powietrza dla potrzeb kot³ów z zamkniêt¹ komor¹ spalania oraz kondensacyjnych, w³¹czonych do tego samego przewodu spalinowego. Elementy systemu wykonane s¹ z blachy stalowej kwasoodpornej i nierdzewnej. Stosowanie systemu to przede wszystkim budownictwo mieszkaniowe wielorodzinne. Zarówno domy nowo budowane jak i poddawane renowacjom. Stosowanie systemu kominowego ZSPS nie wymaga oddzielnej Aprobaty Technicznej z uwagi na fakt, e jest to w ka dym przypadku rozwi¹zanie indywidualne. Konieczne jest do³¹czenie do ka dego projektu obliczeñ dotycz¹cych przep³ywu spalin oraz deklaracji zgodnoœci dla systemu TURBO i SPUk. ZAKRES I WARUNKI STOSOWANIA System ZSPS jest kombinacj¹ dwóch ró nych rozwi¹zañ: TURBO przeznaczonego do pod³¹czenia kot³ów do wspólnego systemu kominowego oraz SPUk stosowanego jako wk³ad do szachtu ceramicznego, odprowadzaj¹cego spaliny z poszczególnych urz¹dzeñ. Woln¹ przestrzeñ pomiêdzy szachtem a rur¹ spalinow¹ SPUk zasysane jest do komór spalania kot³ów powietrze. Po³¹czenie kot³a z kominem wykonywane jest z regu³y systemem rur koncentrycznych TURBO 60/100 lub 80/125. Jako zbiorczy kana³ powietrzny najczêœciej wykorzystuje siê istniej¹cy szyb techniczny lub wentylacyjny, nieczynny komin, budowany szach z ceg³y lub pustaków kominowych. Kompletny zestaw kominowy powinien byæ wyposa ony co najmniej w nastêpuj¹ce elementy: I CZOPUCH KOT A - TURBO - adapter przy³¹czeniowy (w zale noœci od potrzeb z króæcami pomiarowymi i/lub odskraplaczem), - kolano dwuœcienne lub trójnik z wyczystk¹, - odcinek rury dwuœciennej. II ZBIORCZY PRZEWÓD SPALINOWY - SPUk - p³yta dachowa z ko³nierzem, - rury proste, - trójniki redukcyjne, - wyczystka, - trójnik pod regulator ci¹gu, - regulator ci¹gu, - odskraplacz. Przekrój wk³adu kominowego powinien byæ dobrany przez projektanta na podstawie obliczeñ. Szczególne wymagania zawarte s¹ w Rozporz¹dzeniu Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadaæ budynki i ich usytuowanie. Wszystkie elementy wk³adu kominowego powinny byæ wykonane ze stali nierdzewnej. Rury wewnêtrzne stykaj¹ce siê ze spalinami, winny byæ wykonane ze stali kwasoodpornej zgodnie z PN-EN :2007. Elementy nie maj¹ce kontaktu ze spalinami mog¹ byæ wykonane ze stali nierdzewnych zgodnie z PN-EN :

52 Dobór elementów Zintegrowanego Systemu Powietrzno-Spalinowego ZSPS przeprowadzany jest ka dorazowo na podstawie obliczeñ w programie projektowym Wadex. Dla przeprowadzenia obliczeñ, nale y zebraæ nastêpuj¹ce dane: - lokalizacja kot³owni lub wysokoœæ nad poziomem morza; - zabudowa wiejska / miejska (bliskoœæ s¹siaduj¹cych budynków); - iloœæ kot³ów w³¹czonych do wspólnego przewodu spalinowego; - marka kot³a / model; - d³ugoœæ przy³¹cza od kot³a do komina L; - opory przy³¹cza (kolana, trójniki); - wysokoœæ wpiêcia przy³¹cza w pomieszczeniu h; - wysokoœæ pomieszczeñ H; - gruboœæ stropów M; - wysokoœæ komina w czêœci podpiwniczonej, jeœli jest N; - wysokoœæ komina na poddaszu nie ogrzewanym K; - gruboœæ dachu I; - k¹t dachu ; - wysokoœæ komina ponad dach J; - wysokoœæ zakoñczenia komina +/- od kalenicy G; - odleg³oœæ pozioma zakoñczenia komina od dachu F; - wymiar szachtu kominowego ax b; - gruboœæ szachtu c; - materia³ z którego zosta³ wykonany szacht.

53 PRZEZNACZENIE Wk³ady kominowe typu SPUk z blachy stalowej kwasoodpornej przeznaczone do odprowadzania spalin z kot³ów kondensacyjnych wiêkszej mocy opalanych gazem lub olejem opa³owym ZAKRES I WARUNKI STOSOWANIA Wk³ad kominowy SPUk jest stosowany do c e r a m i c z n y c h p r z e w o d ó w k o m i n o w y c h w budownictwie mieszkaniowym. Produkowane s¹ w zakresie œrednic od DN 160 do DN 350. Blacha na rury i elementy rurowe ³¹czona jest technik¹ spawania mikroplazmowego. Poszczególne elementy wk³adu o jednakowej œrednicy ³¹czone s¹ w zestaw kominowy dziêki odpowiednio przygotowanym kielichowym koñcówkom z uszczelk¹ silikonow¹. Kompletny zestaw kominowy powinien byæ wyposa ony co najmniej w : odskraplacz (odp³yw kondensatu) z zaworem wyczystkê (otwór rewizyjny) trójnik do pod³¹czenia pieca rury proste p³ytê dachow¹ z ko³nierzem przykrywaj¹c¹ komin ceramiczny, Przekrój wk³adu kominowego powinien byæ dobrany przez projektanta na podstawie obliczeñ. Szczególne wymagania zawarte s¹ w Rozporz¹dzeniu Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadaæ budynki i ich usytuowanie. Wszystkie elementy wk³adu kominowego powinny byæ wykonane ze stali nierdzewnej. Rury wewnêtrzne stykaj¹ce siê ze spalinami, winny byæ wykonane ze stali kwasoodpornej zgodnie z PN-EN :2007. Elementy nie maj¹ce kontaktu ze spalinami mog¹ byæ wykonane ze stali nierdzewnych zgodnie z PN-EN :

54

55

56

57 Parasol Przewody kominowe Ustnik pod parasol typu DWWk Rura PRZEZNACZENIE Podpora przejœciowa Kominy dwuœcienne DWWk z blachy stalowej kwasoodpornej przeznaczone s¹ do odprowadzania spalin z kot³ów grzewczych kondensacyjnych wiêkszej mocy. Wspornik Trójnik 90 Wyczystka Odskraplacz ZAKRES I WARUNKI STOSOWANIA Elementy kominów DWWk produkowane s¹ w typoszeregu œrednic nominalnych od DN 120 do DN 500. System elementów kominów dwuœciennych wykonanych z blachy stalowej kwasoodpornej stanowi zestaw rur i kszta³tek o przekroju ko³owym, wyposa onych jednostronnie w kielichy umo liwiaj¹ce po³¹czenie elementów z zapewnieniem odpowiedniej szczelnoœci za pomoc¹ uszczelki. Przekrój wk³adu kominowego powinien byæ dobrany przez projektanta na podstawie obliczeñ. Szczególne wymagania zawarte s¹ w Rozporz¹dzeniu Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadaæ budynki i ich usytuowanie. Wszystkie elementy wk³adu kominowego powinny byæ wykonane ze stali nierdzewnej. Rury wewnêtrzne stykaj¹ce siê ze spalinami, winny byæ wykonane ze stali kwasoodpornej zgodnie z PN-EN :2007. Elementy nie maj¹ce kontaktu ze spalinami mog¹ byæ wykonane ze stali nierdzewnych zgodnie z PN-EN :2007. Izolacja termiczna w elementach dwuœciennych wykonana jest z maty z we³ny mineralnej typu DP i LP. Uszczelki wykonane s¹ z materia³u silikonowego. 63

58

59

60

61 PRZEZNACZENIE Wk³ad kominowy /DN / wykonany jest z materia³u aroodpornego i stosowany do budowy instalacji odprowadzaj¹cej do atmosfery spaliny z palenisk opalanych drewnem. Maksymalna temperatura robocza spalin wynosi 500 C. ZAKRES I WARUNKI STOSOWANIA System kominowy jest wytwarzany w wersji jednoœciennej SPU jako wk³ad kominowy. Wk³ad ten jest wykonany z materia³u aroodpornego, sk³ada siê z rur prostych, kolan, trójników, odskraplacza, zakoñczenia komina oraz akcesoriów. Poszczególne elementy komina o jednakowej œrednicy ³¹czone s¹ w zestaw kominowy dziêki odpowiednio przygotowanym kielichowym koñcówkom, które s¹ dodatkowo wzmocnione obejm¹ szerok¹. Poszczególne elementy wk³adu kominowego wykonane s¹ z materia³u aroodpornego o gruboœci 1mm. 67

62 TRÓJNIK PODORA PRZEJŒCIOWA 424 TRÓJNIK REDUKCJA 425 Elementy niekatalogowe wykonywane s¹ na podstawie rysunków dostarczonych przez klienta. Wycena takich elementów jest oparta na indywidualnej kalkulacji.

63

64 PRZEZNACZENIE Wielowarstwowy komin w zakresie œrednic nominalnych DN mm wykonane s¹ z materia³u aroodpornego i stosowane do budowy instalacji odprowadzaj¹cej do atmosfery spaliny z palenisk opalanych drewnem. Maksymalna temperatura robocza spalin wynosi 500 C. ZAKRES I WARUNKI STOSOWANIA System kominowy jest wytwarzany w wersji dwuœciennej DWW jako komin wielowarstwowy. Komin wielowarstwowy wykonany z materia³u aroodpornego, sk³ada siê z rur prostych, kolan, trójników, odskraplacza, zakoñczenia komina oraz akcesoriów. Poszczególne elementy komina o jednakowej œrednicy ³¹czone s¹ w zestaw kominowy dziêki odpowiednio przygotowanym kielichowym koñcówkom, które s¹ dodatkowo wzmocnione obejm¹ szerok¹. Poszczególne elementy wielowarstwowego komina sk³adaj¹ siê z wewnêtrznego p³aszcza z materia³u aroodpornego o gruboœci 1mm, izolacji wielowarstwowej o gruboœci nie mniejszej ni 45mm oraz p³aszcza zewnêtrznego wykonanego z blachy stalowej nierdzewnej o gruboœci 0.6mm. 71

65

66

67 PRZEZNACZENIE Rury i kszta³tki wykonane s¹ z blachy stalowej o gruboœci 2mm, stosowane s¹ do odprowadzenia spalin do przewodów kominowych z palenisk urz¹dzeñ opalanych paliwami sta³ymi. Rury i kszta³tki s¹ produkowane w typoszeregu œrednic DN 120, 130, 150, 160, 180, 200, 225, 250, 300, 350 oraz o k¹cie zagiêcia kolan 45 i 90. D³ugoœæ rury nie przekracza 1000mm. Blacha na rury i kszta³tki jest ciêta, zwijana i ³¹czona na szwach elementów d³ugoœciowych technik¹ doczo³ow¹, pozosta³e po³¹czenia poprzez dodatkowe spawanie. ZAKRES I WARUNKI STOSOWANIA Rury i kszta³tki wykonane z blachy stalowej o gruboœci 2mm stosowane s¹ do odprowadzania spalin do przewodów kominowych z palenisk urz¹dzeñ opalanych paliwami sta³ymi. Elementy te nie mog¹ stanowiæ samodzielnego komina. 75

68

69 PRZEZNACZENIE Elastyczne przewody aluminiowe produkowane z taœmy gat (3103) przeznaczone s¹ do stosowanie w uk³adach wentylacyjnych i klimatyzacyjnych. ZAKRES I WARUNKI STOSOWANIA Elastyczne przewody aluminiowe typu Aluflex, dziêki przet³oczeniom na powierzchni, doskonale przenosz¹ wyd³u enia liniowe oraz t³umi¹ drgania powstaj¹ce od urz¹dzeñ klimatyzacyjnych czy te wentylacyjnych. Charakteryzuj¹ siê bardzo wysok¹ szczelnoœci¹. Zastosowana technologia pozwala na uzyskanie doskona³ej elastycznoœci jak i mo liwoœci osiowego o œciœniêcia do ok. 1/3 pierwotnej d³ugoœci. Maksymalna temperatura pracy tych przewodów wynosi 100 C. 77

70 Poradnik projektanta DEFINICJE I POJ CIA W potocznym poj ciu komin mo na zdefiniowa jako pionow konstrukcj przewodow słu c do odprowadzania z pomieszcze do atmosfery spalin i innych gazów. Jest to jego podstawowa funkcja. Drug, równie wa n, jest wytwarzanie w pomieszczeniu, w którym znajduje si palenisko podci nienia zdolnego do zassania przez otwory wentylacyjne powietrza niezb dnego do spalania. Funkcja ta jest wypełniana tylko w kominach działaj cych na zasadzie naturalnego ci gu kominowego. W literaturze, zale nie od resortu i kraju, wyst puje ró na terminologia. W niniejszym opracowaniu b dziemy posługiwali si nast puj cymi definicjami: Komin - murowana, betonowa lub stalowa konstrukcja zawieraj ca pionowe przewody (przewód) do odprowadzania zanieczyszczonego powietrza lub spalin na zewn trz budynku. Przewód kominowy - pionowy (lub lekko odchylony od pionu na odcinku nie dłu szym jak 2,0m) przewód z materiału niepalnego, słu cy do odprowadzania na zewn trz budynku zanieczyszczonego powietrza (przewód wentylacyjny), produktów spalania gazu lub oleju (przewód spalinowy) lub produktów spalania paliw stałych (przewód dymowy). Przewody kominowe umieszczone w cianie budynku nazywamy kanałami kominowymi (odpowiednio: kanał wentylacyjny, kanał spalinowy, kanał dymowy). Przewód kominowy jest cz sto nazywany kominem. Czopuch - przewód z materiału niepalnego ł cz cy urz dzenie grzewcze z przewodem spalinowym Króciec - element rurowy stanowi cy cz urz dzenia grzewczego, słu cy do poł czenia z czopuchem Instalacja spalinowa - kompletna instalacja słu ca do odprowadzania produktów spalania z urz dzenia grzewczego na zewn trz budynku; składa si z czopucha i przewodu spalinowego Wylot spalin (komina) - miejsce wyprowadzenia spalin z przewodu spalinowego do atmosfery Wlot spalin - miejsce wprowadzenia spalin do przewodu spalinowego Elementy kominowe - wszystkie prefabrykowane elementy składowe instalacji spalinowej. Elementy kominowe WADEX s sklasyfikowane według indeksów. Indeks dziewi ciocyfrowy abcdefghi zawiera wszystkie dane do pełnej identyfikacji wyrobu. a b c d e f g h i rednica zredukowana [mm], stosowane tylko w przypadku elementów zmniejszaj cych lub zwi kszaj cych rednic podstawow oznaczenie produkcyjne, na zamówieniach zawsze 0 rednica podstawowa w dziesi tkach mm np Numer asortymentu wg katalogu; np. (2) trójnik 45 o Dla elementów niekatalogowych bc = 99, d, e, f = 0, ghi - kolejny numer elementu niekatalogowego Numer katalogu: 1 - SPU, 2 - DWW, 3 - SPUk, DWWk 79

71 Zgodnie z obowi zuj cym prawem budowlanym, ka dy budynek z pomieszczeniami przeznaczonymi na stały pobyt ludzi powinien mie sprawn instalacj spalinow. Instalacja taka podlega projektowaniu. Według Warunków technicznych dla instalacji gazowych na paliwa gazowe przewody spalinowe, rozumiane jako poł czenie urz dze gazowych emituj cych spaliny z kanałami spalinowymi w budynku, s cz ci instalacji gazowej i podlegaj przepisom dotycz cym instalacji gazowych. Zadaniem projektanta jest dobór instalacji odprowadzania spalin, która: a) skutecznie spełnia podstawowe zadania: odprowadzanie spalin oraz, w przypadku instalacji podci nieniowych, zasysanie powietrza niezb dnego do prawidłowego spalania b) posiada wyposa enie wymagane odpowiednimi przepisami c) spełnia wymagania ppo. d) spełnia wymagania statyczne. W całym procesie projektowania mo na, zatem wyró ni trzy etapy: a) etap pierwszy, nazwany tu projektowaniem funkcjonalnym, w którym projektant kre li linie przebiegu czopucha i komina z uwzgl dnieniem wszystkich niezb dnych elementów wymaganych przez przepisy budowlane, gazowe, kominiarskie, po arowe i ochrony rodowiska. b) etap drugi, nazwany projektowaniem wymiarowym, w którym nale y sprawdzi, czy przekrój poprzeczny i wysoko wylotu dobranej instalacji odprowadzania spalin spełniaj odpowiednie kryteria. Punkt ten nale y traktowa jako swego rodzaju optymalizacj przekroju. c) etap trzeci, nazwany projektowaniem wytrzymało ciowym, w którym dobran instalacj odprowadzania spalin nale y prawidłowo i bezpiecznie zamocowa do konstrukcji no nej: maszt stalowy, ciana budynku. ETAP I PROJEKTOWANIE FUNKCJONALNE Przed przyst pieniem do projektowania nale y po pierwsze ustali, jaki typ instalacji b dzie projektowany. Typ instalacji ci le zale y od rodzaju urz dzenia, z którego b d odprowadzane spaliny. Producenci podaj wymagania, jakie powinna spełnia instalacja spalinowa. Znaj c te wymagania nale y dobra odpowiedni typ przewodów. W tym celu mo na posłu y si poni sz tabel : Rodzaj pracy komina Temperatura spalin Przewód kominowy obudowany (jedno cienny) Przewód kominowy nie obudowany ( zewn trzny) (dwu cienny izolowany) Suchy w podci nieniu t < 400 o C SPU DWW Suchy w nadci nieniu t < 400 o C SPU DWW Mokry w nadci nieniu t < 200 o C SPUk DWWk Zadaniem projektowania funkcjonalnego jest dobór elementów kompletnej instalacji odprowadzania spalin tak, aby były spełnione nast puj ce warunki: zgodno ci typu komina z typem urz dzenia grzewczego minimalnej wysoko ci komina prawidłowej geometrii czopucha i komina kompletno ci komina z punktu widzenia jego funkcji kompletno ci komina z punktu widzenia innych aktualnie obowi zuj cych przepisów Spełnienie powy szych warunków jest najistotniejsz cech projektowania i wynika bezpo rednio z przepisów zawartych w odpowiednich normach, warunkach technicznych i przepisach: budowlanych, gazowych, p.po arowych, kominiarskich. Normy i przepisy, z uwagi na bezpiecze stwo u ytkownika, s bardzo szczegółowe. Spełnienie wszystkich wymaga, z uwagi na ró norodno resortow opracowa, cz sto jest do kłopotliwe gdy wymaga si gania po wiele pozycji: Obwieszczenie Marszałka Sejmu Rzeczypospolitej Polskiej z dnia 17 sierpnia 2006 r. w sprawie ogłoszenia jednolitego tekstu ustawy - Prawo budowlane(dz.u nr 156 poz. 1118). Rozporz dzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie (Dz.U nr 75 poz. 690) wraz z pó niejszymi zmianami. PN-B-10425:1989 Przewody dymowe, spalinowe i wentylacyjne murowane z cegły - Wymagania techniczne i badania przy odbiorze. 80

72 PN-EN 297:2002/A4:2007 Kotły centralnego ogrzewania opalane gazem -- Kotły typu B 11 i B 11BS z palnikami atmosferycznymi, o nominalnym obci eniu cieplnym nie przekraczaj cym 70 kw. PN-EN 1443:2005 Kominy -- Wymagania ogólne. PN-EN :2005/A1:2007 Kominy -- Wymagania dotycz ce kominów metalowych -- Cz 1: Cz ci składowe systemów kominowych. PN-EN :2006 Kominy -- Wymagania dotycz ce kominów metalowych -- Cz 2: Metalowe kanały wewn trzne i metalowe ł czniki. PN-EN :2007 Kominy -- Projektowanie, instalowanie, przekazanie do eksploatacji -- Cz 1: Kominy przeznaczone do urz dze grzewczych z otwart komor spalania. Warunki techniczne wykonania i odbioru robót budowlano-monta owych Warunki techniczne dla instalacji gazowych na paliwa gazowe Warunki techniczne wykonania i odbioru kotłowni na paliwa gazowe i olejowe Poni ej zebrano w punktach tematycznych wymagania dotycz ce czopuchów i przewodów spalinowych. WYMAGANIA OGÓLNE Rozwi zania konstrukcyjne instalacji spalinowej powinny zapobiega zawilgacaniu tej instalacji na całej długo ci. Wszystkie elementy systemów WADEX spełniaj ten warunek. Wykonane ze stali kwasoodpornej s w pełni odporne na wilgo. Rozwi zania konstrukcyjne instalacji spalinowej powinny zapewni mo liwo dost pu do jej kontroli w trakcie eksploatacji. Instalacja spalinowa powinna by szczelna. Wszystkie elementy instalacji spalinowej powinny by wykonane i oznakowane zgodnie z aktualn aprobat techniczn. WYMAGANIA DOTYCZ CE MATERIAŁÓW Wewn trzne powierzchnie instalacji odprowadzaj cej spaliny mokre powinny by odporne na ich destrukcyjne oddziaływanie. Wszystkie elementy kominowe WADEX s produkowane ze stali szlachetnych i według PN EN co gwarantuje spełnienie powy szego warunku. Obudowy kanałów spalinowych powinny mie odporno ogniow, co najmniej 60 minut. Dopuszcza si obudowy z cegły pełnej grubo ci 12cm murowane na zaprawie cementowo - wapiennej z zewn trznym tynkiem lub spoinowaniem. WYMAGANIA SZCZEGÓŁOWE DLA PRZEWODÓW SPALINOWYCH (KOMINÓW) WYSOKO KOMINA wysoko komina musi spełnia warunki okre lone przepisami o ochronie powietrza atmosferycznego (komin powinien by takiej wysoko ci, aby nast piło rozproszenie emitowanych zanieczyszcze chemicznych w powietrzu atmosferycznym poni ej warto ci dopuszczalnej); przepis ten dotyczy kotłowni powy ej 300kW minimalna wysoko efektywna komina, liczona od paleniska do wylotu komina, do którego jest podł czony piec powinna wynosi ; dla kotłów opalanych gazem - 4,0m. dla kotłów opalanych olejem opałowym - 5,0m. minimalna wysoko komina dla przepływowych gazowych grzejników wody oraz dla gazowych kotłów grzewczych z palnikiem in ektorowym o mocy nieprzekraczaj cej 35kW wynosi 2,0m. liczona od przerywacza ci gu do wylotu komina. KIERUNEK PRZEWODÓW Kierunek prowadzenia przewodów kominowych powinien by pionowy Dopuszcza si odchylenie przewodów kominowych od pionu nie wi cej ni 30 o Odchylenie wi ksze od 30 o, lecz nie wi ksze od 45 o jest dopuszczalne tylko za zgod terenowego organu administracji pa stwowej i z zastosowaniem dodatkowych otworów rewizyjnych Długo przewodu kominowego odchylonego od pionu nie powinna przekracza 2,0m USYTUOWANIE KOMINA - PRZEPISY PPO Przewody spalinowe powinny by oddalone od łatwo zapalnych nieosłoni tych cz ci konstrukcyjnych budynku, co najmniej 0,3m, a od odsłoni tych okładzin z tynku o grubo ci 25mm na siatce lub równorz dn okładzin - co najmniej 0,15m. 81

73 82

74 Wyloty przewodów kominowych powinny by dost pne do czyszczenia i okresowej kontroli. Polska Norma (PN-89 / B-10425) podaje nast puj ce zasady wykonywania wylotów: przy dachach płaskich o k cie nachylenia połaci dachowej nie wi kszym ni 12 o, niezale nie od konstrukcji dachu, wyloty przewodów powinny znajdowa si, co najmniej o 0,6m wy ej od poziomu kalenicy lub obrze y budynku przy dachach wgł bionych (rys. a) przy dachach stromych o k cie nachylenia połaci dachowej powy ej 12 o i pokryciu: łatwo zapalnym, wyloty przewodów powinny znajdowa si na wysoko ci, co najmniej 0,6m. wy ej poziomu kalenicy (rys. b) niepalnym, niezapalnym i trudnozapalnym, wyloty przewodów powinny znajdowa si, co najmniej o 0,3m. wy ej od powierzchni dachu oraz w odległo ci mierzonej w kierunku poziomym od tej powierzchni, co najmniej 1,0m. (rys. d) przy usytuowaniu komina obok elementu budynku stanowi cego przeszkod (zasłon ), dla prawidłowego działania przewodów ich wyloty powinny znajdowa si ponadto: ponad płaszczyzn wyprowadzon pod k tem 12 o w dół od poziomu najwy szego przeszkody (zasłony) dla kominów znajduj cych si w odległo ci od 3,0 do 10,0m od tej przeszkody przy dachach stromych (rys. c) co najmniej na poziomie górnej kraw dzi przeszkody (zasłony) dla kominów usytuowanych w odległo ci od 1,5 do 3,0m od przeszkody (rys. c), co najmniej o 0,3m wy ej od górnej kraw dzi przeszkody (zasłony) dla kominów usytuowanych w odległo ci do 1,5 m od tej przeszkody (rys. c) Celowym b dzie przytoczenie w tym miejscu norm DIN cz 1 podaj cej zasady usytuowania wylotów kominów według przepisów niemieckich (dla kotłów do 50kW): przy dachach stromych wyloty kominów powinny znajdowa si co najmniej 1,0m od powierzchni dachu mierzonej prostopadle do połaci dachu co najmniej 0,4m powy ej poziomu kalenicy przy dachach płaskich wyloty kominów powinny znajdowa si : co najmniej 1,0m wy ej poziomu dachu, je eli komin znajduje si w odległo ci, co najwy ej 1,5m od przeszkody co najmniej 1,0m wy ej górnego poziomu przeszkody, je eli przeszkoda znajduje si w odległo ci mniejszej od 1,5m od komina dodatkowo uregulowano usytuowanie wylotu komina wzgl dem okna w połaci dachowej; wylot komina powinien znajdowa si : co najmniej 1,0m od powierzchni dachu mierzonej prostopadle do połaci dachu co najmniej 1,5m w kierunku poziomym od najbli szej kraw dzi okna co najmniej 1,0m w kierunku pionowym od najbli szej kraw dzi okna Uregulowania niemieckie zostały tu przytoczone, cho nie s obowi zuj ce w Polsce. Niemniej obliczenia przekroju komina s z reguły obliczane według norm DIN, warto, wi c zapozna si z innymi przepisami niemieckimi dotycz cymi kominów, tak, aby schemat oblicze przekroju (według DIN) nie był stosowany w oderwaniu od pozostałych uregulowa. NASADY KOMINOWE I OSŁONY W budynkach usytuowanych w II i III strefie obci enia wiatrem, okre lonych Polskimi Normami, nale y stosowa na przewodach dymowych i spalinowych nasady kominowe pobudzaj ce ci g Nasady kominowe, o których mowa wy ej, nale y stosowa na innych obszarach, je eli wymaga tego poło enie budynków i lokalne warunki topograficzne Wymagania powy sze nie dotycz palenisk i komór spalania z mechanicznym pobudzaniem odpływu spalin Niedopuszczalne jest stosowanie nasad zmniejszaj cych ci g kominowy Wyloty kominów kotłowni pracuj cych okresowo powinny by zabezpieczone przez opadami atmosferycznymi WYMAGANIA DLA OTWORÓW REWIZYJNYCH Otwory rewizyjne przewodów spalinowych nale y zaopatrzy w eliwne lub stalowe szczelne drzwiczki z zamkni ciem; wymóg podwójnych szczelnych drzwi dotyczy tylko przewodów dymowych Otwory rewizyjne powinny znajdowa si na poziomie 0,4m poni ej wlotu do przewodu Dolna kraw d otworu rewizyjnego w pomieszczeniu, w którym znajduje si wlot spalin powinna znajdowa si na wysoko ci 0,3m od podłogi 83

75 Dopuszcza si stosowanie dodatkowego otworu rewizyjnego (do czyszczenia komina) na poddaszu w szczególnych przypadkach stromych dachów Otwory rewizyjne powinny znajdowa si na załamaniach przewodów o k t wi kszy ni 30 o, jednak nie wi kszym od 45 o ; odchylenie przekraczaj ce 30 o wymaga zgody terenowego organu administracji pa stwowej WYMAGANIA DLA OTWORÓW POMIAROWYCH Przekrój pomiarowy powinien by usytuowany na odcinku prostym o stałym przekroju, wolnym od zaburze przepływu Je eli jest to mo liwe przekrój pomiarowy nale y umie ci na odcinku pionowym o długo ci l 5d przed przekrojem pomiarowym i długo ci l 2d za przekrojem pomiarowym; d - rednica przewodu w przekroju pomiarowym Dla przewodów spalinowych z wylotem do atmosfery wymagana odległo przekroju pomiarowego od wylotu spalin wynosi l 5d Je li spełnienie powy szych warunków jest niemo liwe, nale y wybra przekrój pomiarowy w miejscu, gdzie pr dko ci przepływu spalin s najwi ksze zachowuj c minimalne odległo ci podane w tabeli: Rodzaj zaburzenia przepływu przed przekrojem pomiarowym łuk, rozgał zienie kanału i inne cz ciowo przymkni te przepustnice lub aluzje wylot wentylatora od rodkowego promieniowego Najmniejsza długo odcinków prostych kanału przed przekrojem za przekrojem pomiarowym pomiarowym 1 d 3 d 0,5 d 2 d Najmniejsz liczb punktów pomiarowych dla kołowego przekroju pomiarowego podano w poni szej tabeli: Pole o powierzchni przekroju [m 2 ] rednica przekroju [mm] Najmniejsza liczba osi pomiarowych Najmniejsza liczba punktów pomiarowych na osi pomiary pomiary dokładne techniczne < 0,09 < ,09-0, ,38-0, ,79-3, ,14-9, > 9,00 > Otwory pomiarowe zaleca si zaopatrywa w jarzma mocuj ce z gwintem zewn trznym M. 64 x 4. Kró ce pomiarowe w systemach WADEX wyposa one s w: rurki 18 ( 25 ) jako kró ce do pomiaru temperatury spalin jarzma M. 64 x 4 jako kró ce do pełnej analizy spalin. WYPOSA ENIE Komin powinien by ponadto wyposa ony w: zbiornik kondensatu wraz z odprowadzeniem skroplin umieszczony u dołu komina (5), rozwi zanie odskraplacza w systemach WADEX zapewnia całkowite i bezpieczne zbieranie kondensatu spływaj cego po ciankach wewn trznych komina i odprowadzenie go na zewn trz. Kondensat powinien by odprowadzany do neutralizatora kondensatu. WADEX proponuje 5 typów neutralizatorów. Typ neutralizatora nale y dobra do mocy kotła według poni szej tabeli: 84 Moc kotła [ kw ] Typ neutralizatora 1-30 SPU SPU SPU SPU SPU - 4

76 niezb dny sprz t do okresowego przegl du - drabiny i pomosty; rodzaj drabin i zasady ich wymiarowania podaje; szczegółowe informacje o zasadach konstruowania drabin i pomostów zawarte s w Warunkach technicznych wykonania i odbioru robót budowlano - monta owych t. IV - Obmurza pieców przemysłowych i kotłów oraz kominy i chłodnie przemysłowe. instalacj sygnalizacyjn, wysokie kominy nale y zaopatrzy w sygnalizacj ostrzegawcz zgodnie z przepisami o ruchu lotniczym, instalacj odgromow WYMAGANIA DLA CZOPUCHÓW WYMAGANIA OGÓLNE Grzewcze urz dzenia gazowe niezale nie od ich obci enia cieplnego powinny by poł czone na stałe przewodem (czopuchem) z indywidualnym kanałem spalinowym Czopuch ł cz cy urz dzenia gazowe z kominem nale y prowadzi po najkrótszej drodze, przy mo liwie najmniejszej liczbie załama i łuków, jednak e w taki sposób, aby nie utrudnia prac eksploatacyjnych kotłowni oraz zapewni swobod rozszerzalno ci cieplnej W pomieszczeniu kotłowni dopuszcza si przył czenie najwy ej trzech kotłów gazowych z palnikami atmosferycznymi do wspólnego czopucha, pod warunkiem zastosowania wspólnego, skrzyniowego przerywacza ci gu wyposa onego w czujnik zaniku ci gu wył czaj cy jednocze nie wszystkie kotły W przypadku zestawu kotłów z przerywaczami ci gu wbudowanymi w kocioł zaleca si poł czenie szeregowe czujników zaniku ci gu, tak, aby w przypadku zakłóce ci gu któregokolwiek z kotłów, cały zestaw został wył czony Kotły z palnikami nadmuchowymi nale y zawsze ł czy do indywidualnych przewodów spalinowych Na rurach ł cz cych przybory gazowe z przewodami nie wolno stosowa adnych zasuw. DŁUGO CZOPUCHA Do podł czenia urz dze gazowych z kanałem spalinowym w mieszkaniach nale y stosowa przewody pionowe nad urz dzeniem o długo ci, co najmniej 0,22m oraz przewody poziome o długo ci nie wi kszej ni 2m ze spadkiem 5% do urz dzenia gazowego Kotły c.o. o wydajno ci cieplnej wi kszej ni 28kW powinny by ł czone z przewodami kominowymi za pomoc czopuchów prowadzonych z 5% wznoszeniem si w kierunku komina Długo czopucha (dla kotłów c.o. o wydajno ci cieplnej wi kszej ni 28kW) nie powinna przekracza 40% długo ci przewodu kominowego - liczonego od wlotu czopucza do wylotu komina Długo odcinków poziomych czopucha nie powinna przekracza 50% efektywnej wysoko ci komina lub by potwierdzona obliczeniami ZMIANA KIERUNKU CZOPUCHA Zmiana kierunku czopucha w płaszczy nie pionowej powinna by dokonywana pod k tem wi kszym od 90 oraz mniejszym (równym) 135 o WYMAGANIA DLA OTWORÓW REWIZYJNYCH W otwory rewizyjne nale y zaopatrzy wszystkie załamania czopucha pod katem wi kszym od 90 o WYMAGANIA DLA OTWORÓW POMIAROWYCH Czopuchy powinny by zaopatrzone w otwór pomiarowy spalin o rednicy, co najmniej 10mm oddalony od kró ca o 2 równowa ne rednice INNE wewn trzna powierzchnia przewodów odprowadzaj cych spaliny mokre powinna by odporna na ich destrukcyjne działanie WARUNKI MONTA U SYSTEMÓW ODPROWADZANIA SPALIN Systemy odprowadzania spalin, produkowane przez PPH Wadex S.A. wykonane s ze stali nierdzewnych, kwaso- i aroodpornych, pochodz cych od najlepszych producentów europejskich. Zastosowane materiały stopowe gwarantuj wieloletni ywotno wykonanych przez nas elementów. 85

77 Z uwagi na bezpiecze stwo u ytkowania instalacji odprowadzania spalin nale y przestrzega podanych poni ej warunków monta u: Monta instalacji odprowadzania spalin powinna dokonywa osoba przeszkolona i posiadaj ca odpowiednie uprawnienia. Instalacje nale y montowa zgodnie ze sztuk budowlan, obowi zuj cymi przepisami oraz z ich przeznaczeniem a w szczególno ci: - jedno cienne wkłady kominowe typu SPU oraz systemy dwu cienne typu DWW, wykonane z blachy kwasoodpornej (komin typu SPU oraz płaszcz wewn trzny w DWW) przeznaczone s do kotłów z otwart komor spalania, opalanych gazem lub olejem opałowym, - spalinowo-powietrzne systemy kominowe typu TURBO, wykonane z blachy kwasoodpornej (rura spalinowa) przeznaczone s do kotłów z zamkni t komor spalania, opalanych gazem lub olejem opałowym, - systemy kominowe jedno- i dwu cienne (SPUk i DWWk), wykonane z blachy kwasoodpornej (system SPUk i płaszcz wewn trzny w DWWk), przeznaczone s do kotłów kondensacyjnych o du ych mocach opalanych gazem, - system dwu cienny HT, wykonany z blachy kwasoodpornej (płaszcz wewn trzny), z lakierowanym płaszczem zewn trznym oraz systemy SPU i DWW, wykonane z materiału aroodpornego (SPU i płaszcz wewn trzny w DWW ) przeznaczone s do małych, wolnostoj cych urz dze grzewczych (HT) i kominków, opalanych ekologicznym paliwem stałym, - system rur i kształtek, wykonanych z 2mm blachy stalowej, lakierowanej na czarno, przeznaczony jest do odprowadzania spalin z palenisk, opalanych paliwami stałymi oraz do wykonywania redukcji i adapterów do wszystkich kotłów stałopalnych i kominków. Systemy spalinowe z blachy kwasoodpornej nie mog by stosowane w pomieszczeniach, zawieraj cych chlorki, bromki oraz zwi zki zawieraj ce wolny chlor (pralnie, lakiernie, malarnie, zakłady fryzjerskie i kosmetyczne), których oddziaływanie na zastosowany materiał wyra nie skraca ywotno komina. Kotłownia nie mo e by lokalizowana w pomieszczeniach magazynowych, produkcyjnych, usługowych lub innych, które mog mie po redni kontakt wymienionymi wcze niej pomieszczeniami (np. poprzez kanały wentylacyjne). Miejsca przej przez ciany lub stropy musz by zabezpieczone przed bezpo rednim kontaktem z elementami komina z uwagi na fakt, e zaprawa cementowa zawiera zwi zki chloru, zwi kszaj ce ryzyko korozji. Nale y unika bezpo redniego kontaktu elementów systemu kominowego z innymi materiałami, wykonanymi ze stali w glowych lub kolorowych. Podczas monta u i przechowywania elementów instalacji, materiał nale y zabezpieczy przed kontaktem z zaprawami cementowymi oraz przed zarysowaniami i zagnieceniami. Miejsca ł czenia instalacji kominowej i kotła, ze wzgl du na mo liwo wyst powania korozji, nale y elektrycznie odseparowa. Co najmniej raz w roku nale y dokona przegl du komina oraz dwa razy w roku przeprowadzi czyszczenia instalacji przez uprawnionych mistrzów kominiarskich. Niespełnienie powy szych warunków monta u mo e doprowadzi do skrócenia ywotno ci wkładu kominowego lub komina jak te utraty gwarancji WRUNKI GWARANCJI Firma PPH Wadex S.A. udziela gwarancji na elementy systemów kominowych na okres 5 lat. Warunkiem udzielenia gwarancji jest monta komina zgodnie z warunkami monta u. Podstaw udzielenia gwarancji jest przedstawienie dowodu zakupu. W okresie gwarancji producent zobowi zany jest do bezpłatnego usuni cia usterek powstałych z jego winy. Nabywcy przysługuje prawo wymiany elementów instalacji na pozbawione wad lub zwrot gotówki w przypadku stwierdzenia usterek fabrycznych niemo liwych do usuni cia. Gwarancj nie s obj te wady wynikaj ce z niewła ciwego składowania, transportu i monta u jak te braku przeprowadzania wymaganych prac konserwacyjnych oraz u ywania niewła ciwej jako ci paliwa. Producent nie ponosi odpowiedzialno ci za nieprawidłowe działanie instalacji wynikaj ce z bł dów projektowych (nieodpowiedni przekrój instalacji, nieodpowiednia wysoko itp.) 86
