Instrukcja obsługi. Odtwarzacz MEASY z systemem Android Model: U2C

Transkrypt

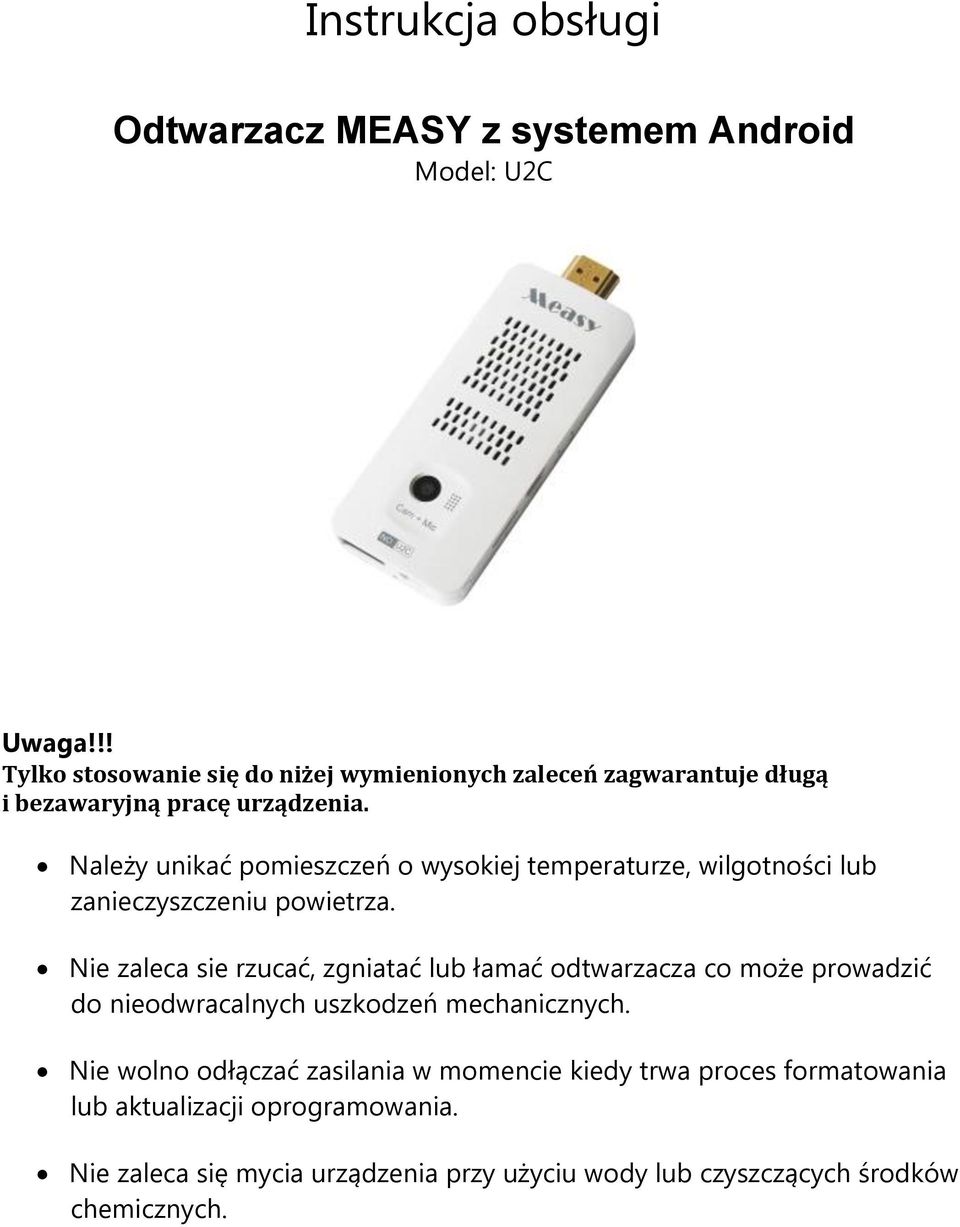

1 Instrukcja obsługi Odtwarzacz MEASY z systemem Android Model: U2C Uwaga!!! Tylko stosowanie się do niżej wymienionych zaleceń zagwarantuje długą i bezawaryjną pracę urządzenia. Należy unikać pomieszczeń o wysokiej temperaturze, wilgotności lub zanieczyszczeniu powietrza. Nie zaleca sie rzucać, zgniatać lub łamać odtwarzacza co może prowadzić do nieodwracalnych uszkodzeń mechanicznych. Nie wolno odłączać zasilania w momencie kiedy trwa proces formatowania lub aktualizacji oprogramowania. Nie zaleca się mycia urządzenia przy użyciu wody lub czyszczących środków chemicznych.

2 A. Schemat ogólny L.p. Opis 1 Mikrofon 2 Przycisk RESET 3 Port micro USB (OTG) 4 Czytnik karty pamięci microsd 5 Przycisk POWER 6 Port micro USB (zasilanie) 7 Port USB 8 Sygnalizacja zasilania LED 9 Kamera 10 HDMI

3 B. Instalacja Podłącz odtwarzacz do wolnego wejścia HDMI w TV. W menu odbiornika przestaw wyświetlanie na wcześniej wybrany port (zgodnie z instrukcją TV) Podłącz dowolną mysz bezprzewodową lub zestaw klawiatura-mysz do wejścia USB HOST lub OTG HOST (wymagane użycie konwertera). UWAGA!!! Jeżeli do odtwarzacza zostanie podpięta tylko mysz, system umożliwi korzystanie z prostej klawiatury widocznej na ekranie. Podłącz przewód zasilający do wolnego portu USB w TV lub do dowolnej ładowarki sieciowej USB. System powinien wystartować w czasie ok.1 minuty. Wyłączenie powinno odbyć się za pomocą przycisku w Panelu Centralnym, następnie użytkownik powinien odłączyć zasilanie odtwarzacza. Aby uruchomić ponownie urządzenie należy załączyć ponownie zasilanie, system wystartuje automatycznie. C. Podstawowe informacje o systemie operacyjnym (OS) Rys. nr1 a) Panel Centralny umieszczony w dole pulpitu głównego, umożliwia proste poruszanie się pomiędzy różnymi aplikacjami systemu (rys. powyżej) Przycisk Powrotny : wstecz Przycisk Home: Przejście do menu głównego Przycisk Program: Przełączanie pomiędzy aplikacjami Przycisk Ustawienia: Przejście do menu ustawień aplikacji Przyciski Regulacji dźwięku Przycisk Wyłączania Systemu

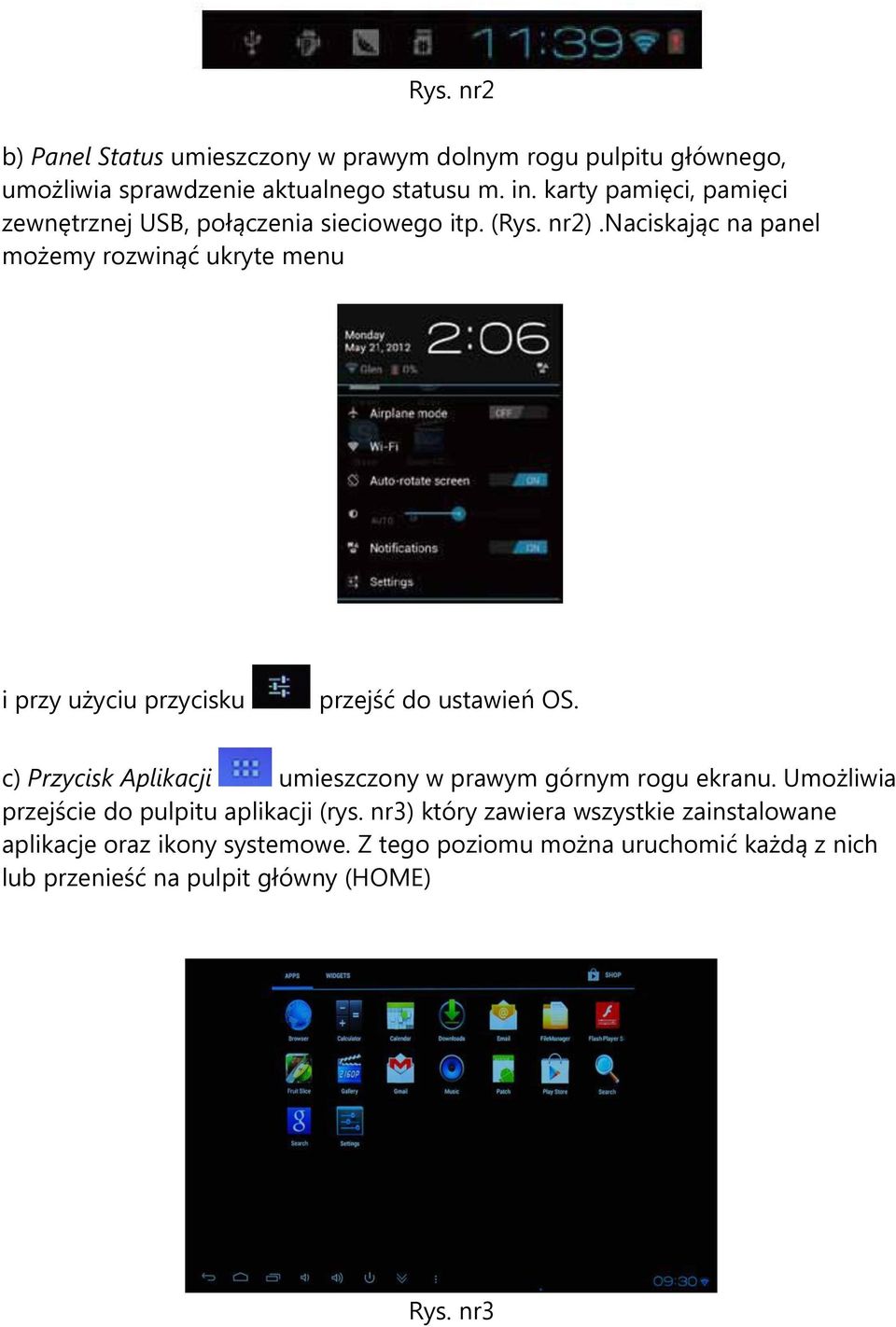

4 Rys. nr2 b) Panel Status umieszczony w prawym dolnym rogu pulpitu głównego, umożliwia sprawdzenie aktualnego statusu m. in. karty pamięci, pamięci zewnętrznej USB, połączenia sieciowego itp. (Rys. nr2).naciskając na panel możemy rozwinąć ukryte menu i przy użyciu przycisku przejść do ustawień OS. c) Przycisk Aplikacji umieszczony w prawym górnym rogu ekranu. Umożliwia przejście do pulpitu aplikacji (rys. nr3) który zawiera wszystkie zainstalowane aplikacje oraz ikony systemowe. Z tego poziomu można uruchomić każdą z nich lub przenieść na pulpit główny (HOME) Rys. nr3

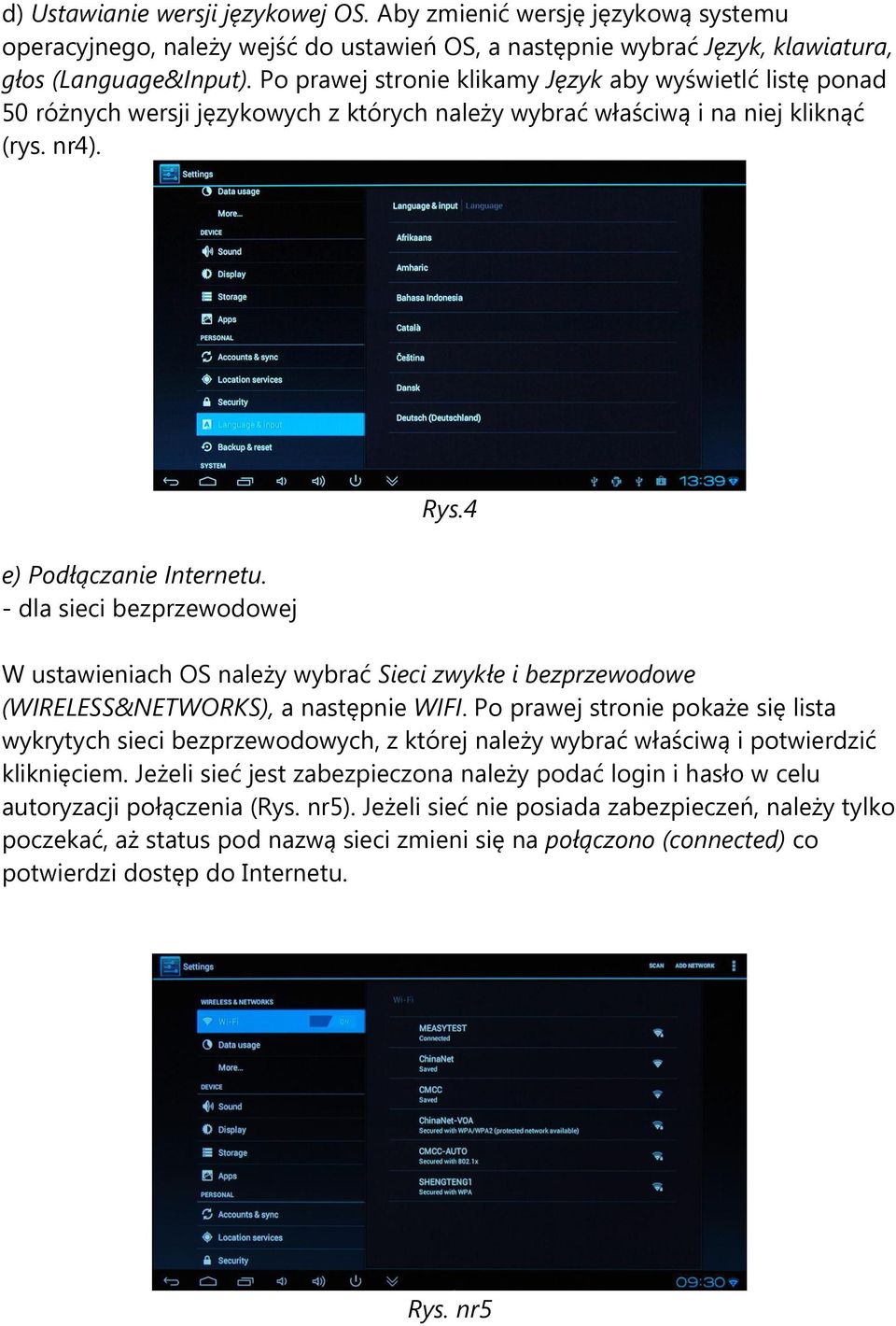

5 d) Ustawianie wersji językowej OS. Aby zmienić wersję językową systemu operacyjnego, należy wejść do ustawień OS, a następnie wybrać Język, klawiatura, głos (Language&Input). Po prawej stronie klikamy Język aby wyświetlć listę ponad 50 różnych wersji językowych z których należy wybrać właściwą i na niej kliknąć (rys. nr4). e) Podłączanie Internetu. - dla sieci bezprzewodowej Rys.4 W ustawieniach OS należy wybrać Sieci zwykłe i bezprzewodowe (WIRELESS&NETWORKS), a następnie WIFI. Po prawej stronie pokaże się lista wykrytych sieci bezprzewodowych, z której należy wybrać właściwą i potwierdzić kliknięciem. Jeżeli sieć jest zabezpieczona należy podać login i hasło w celu autoryzacji połączenia (Rys. nr5). Jeżeli sieć nie posiada zabezpieczeń, należy tylko poczekać, aż status pod nazwą sieci zmieni się na połączono (connected) co potwierdzi dostęp do Internetu. Rys. nr5

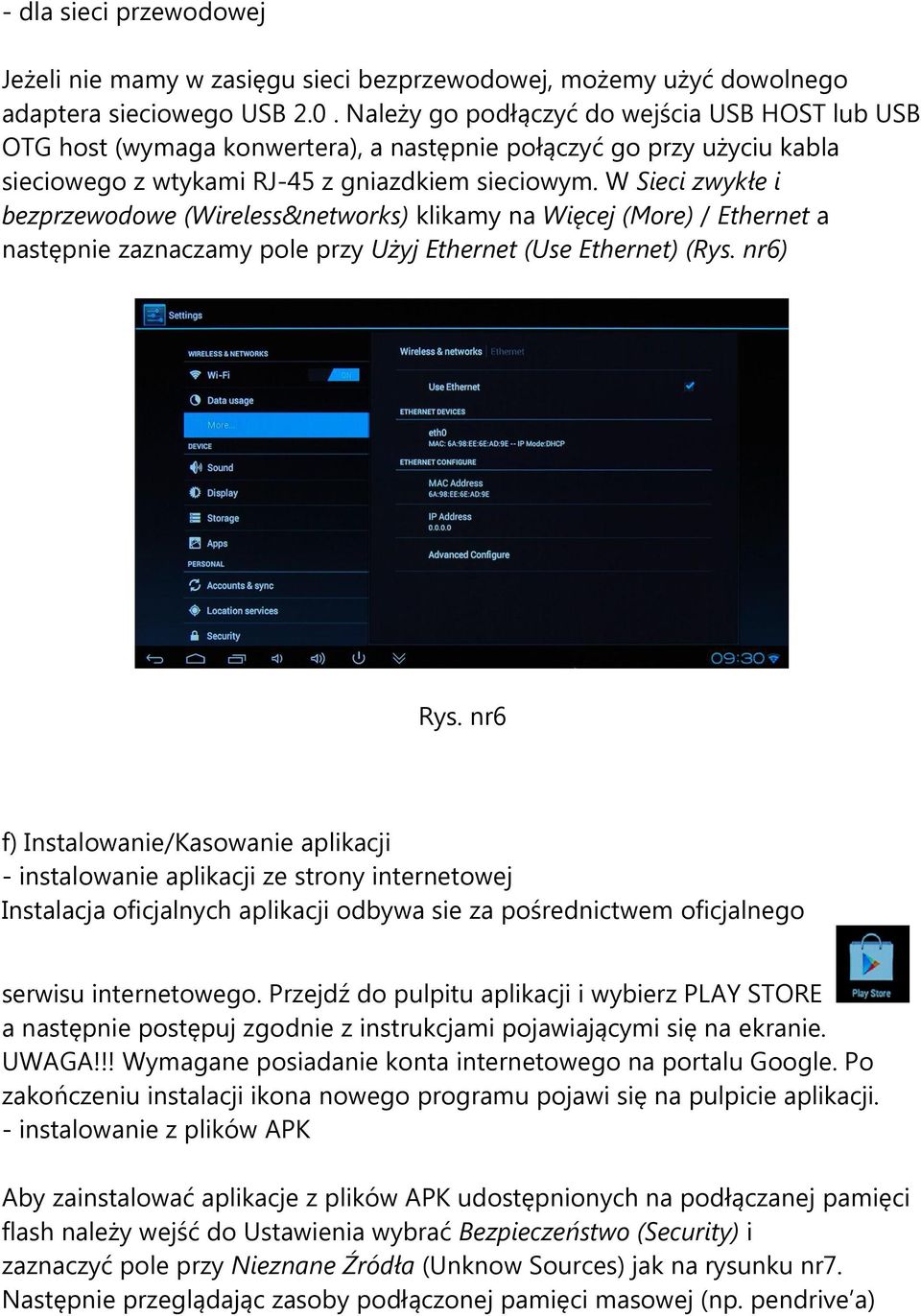

6 - dla sieci przewodowej Jeżeli nie mamy w zasięgu sieci bezprzewodowej, możemy użyć dowolnego adaptera sieciowego USB 2.0. Należy go podłączyć do wejścia USB HOST lub USB OTG host (wymaga konwertera), a następnie połączyć go przy użyciu kabla sieciowego z wtykami RJ-45 z gniazdkiem sieciowym. W Sieci zwykłe i bezprzewodowe (Wireless&networks) klikamy na Więcej (More) / Ethernet a następnie zaznaczamy pole przy Użyj Ethernet (Use Ethernet) (Rys. nr6) Rys. nr6 f) Instalowanie/Kasowanie aplikacji - instalowanie aplikacji ze strony internetowej Instalacja oficjalnych aplikacji odbywa sie za pośrednictwem oficjalnego serwisu internetowego. Przejdź do pulpitu aplikacji i wybierz PLAY STORE a następnie postępuj zgodnie z instrukcjami pojawiającymi się na ekranie. UWAGA!!! Wymagane posiadanie konta internetowego na portalu Google. Po zakończeniu instalacji ikona nowego programu pojawi się na pulpicie aplikacji. - instalowanie z plików APK Aby zainstalować aplikacje z plików APK udostępnionych na podłączanej pamięci flash należy wejść do Ustawienia wybrać Bezpieczeństwo (Security) i zaznaczyć pole przy Nieznane Źródła (Unknow Sources) jak na rysunku nr7. Następnie przeglądając zasoby podłączonej pamięci masowej (np. pendrive a)

7 kliknąć na wybranych pliku aplikacji i potwierdzić instalacje. Po jej zakończeniu ikona nowego programu pojawi się na pulpicie aplikacji. Rys. nr7 - kasowanie aplikacji (Rys.8) Aby skasować aplikacje należy otworzyć ustawienia OS, wybrać Aplikacje (Apps).Po prawej stronie pojawi się lista aktualnie zainstalowanych programów. Następnie wybieramy pozycję którą chce usunąć, klikamy na niej i wybieramy Odinstaluj (Uninstall). Rys.nr8

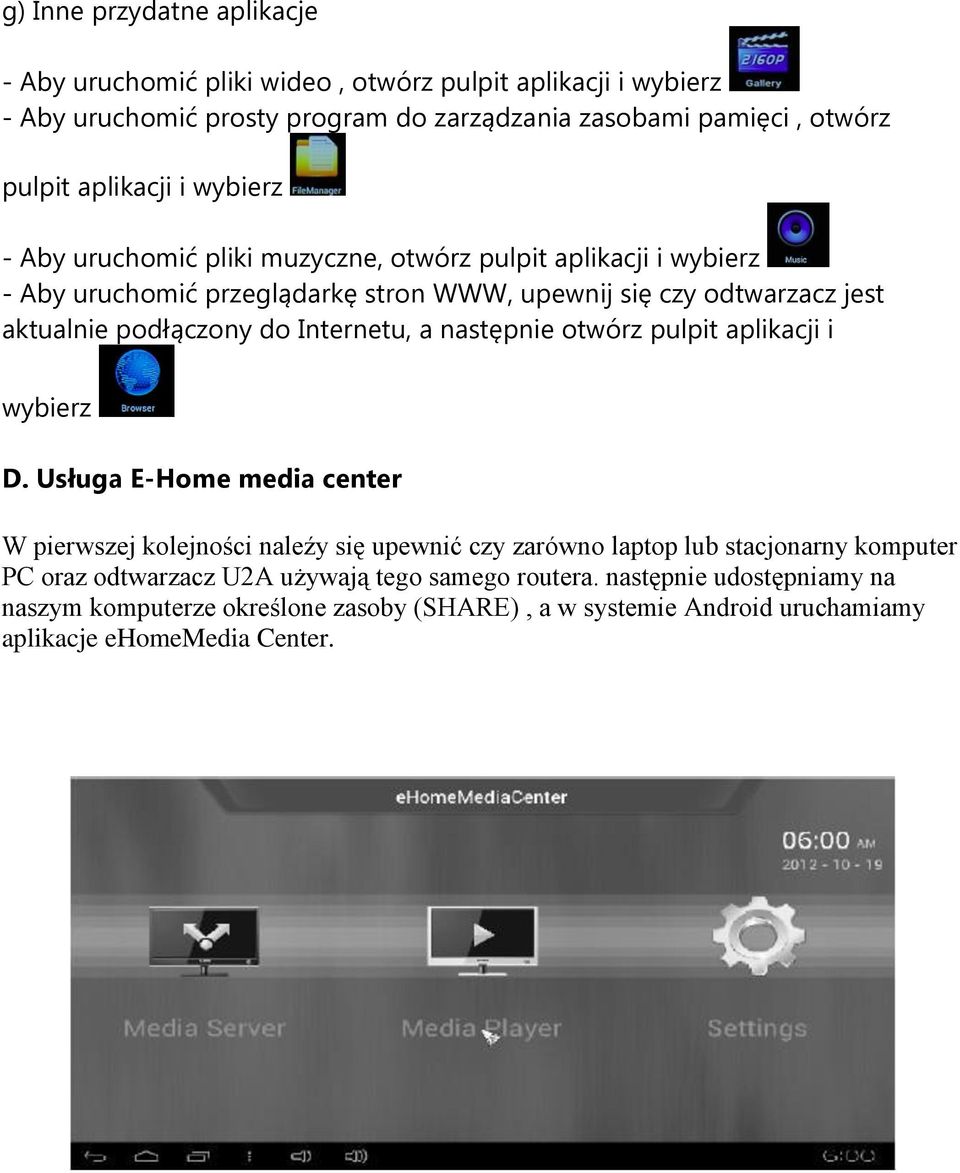

8 g) Inne przydatne aplikacje - Aby uruchomić pliki wideo, otwórz pulpit aplikacji i wybierz - Aby uruchomić prosty program do zarządzania zasobami pamięci, otwórz pulpit aplikacji i wybierz - Aby uruchomić pliki muzyczne, otwórz pulpit aplikacji i wybierz - Aby uruchomić przeglądarkę stron WWW, upewnij się czy odtwarzacz jest aktualnie podłączony do Internetu, a następnie otwórz pulpit aplikacji i wybierz D. Usługa E-Home media center W pierwszej kolejności naleźy się upewnić czy zarówno laptop lub stacjonarny komputer PC oraz odtwarzacz U2A używają tego samego routera. następnie udostępniamy na naszym komputerze określone zasoby (SHARE), a w systemie Android uruchamiamy aplikacje ehomemedia Center.

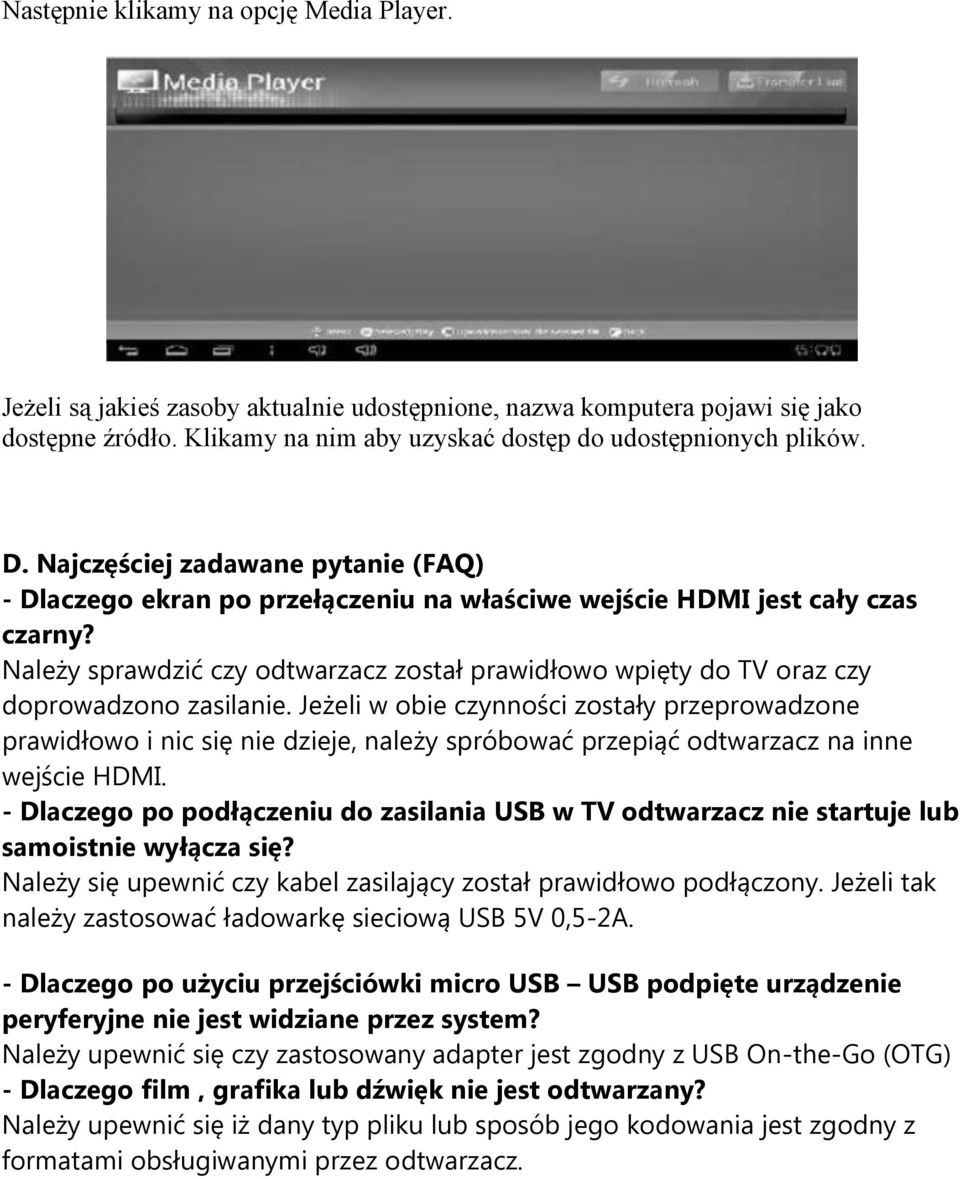

9 Następnie klikamy na opcję Media Player. Jeżeli są jakieś zasoby aktualnie udostępnione, nazwa komputera pojawi się jako dostępne źródło. Klikamy na nim aby uzyskać dostęp do udostępnionych plików. D. Najczęściej zadawane pytanie (FAQ) - Dlaczego ekran po przełączeniu na właściwe wejście HDMI jest cały czas czarny? Należy sprawdzić czy odtwarzacz został prawidłowo wpięty do TV oraz czy doprowadzono zasilanie. Jeżeli w obie czynności zostały przeprowadzone prawidłowo i nic się nie dzieje, należy spróbować przepiąć odtwarzacz na inne wejście HDMI. - Dlaczego po podłączeniu do zasilania USB w TV odtwarzacz nie startuje lub samoistnie wyłącza się? Należy się upewnić czy kabel zasilający został prawidłowo podłączony. Jeżeli tak należy zastosować ładowarkę sieciową USB 5V 0,5-2A. - Dlaczego po użyciu przejściówki micro USB USB podpięte urządzenie peryferyjne nie jest widziane przez system? Należy upewnić się czy zastosowany adapter jest zgodny z USB On-the-Go (OTG) - Dlaczego film, grafika lub dźwięk nie jest odtwarzany? Należy upewnić się iż dany typ pliku lub sposób jego kodowania jest zgodny z formatami obsługiwanymi przez odtwarzacz.

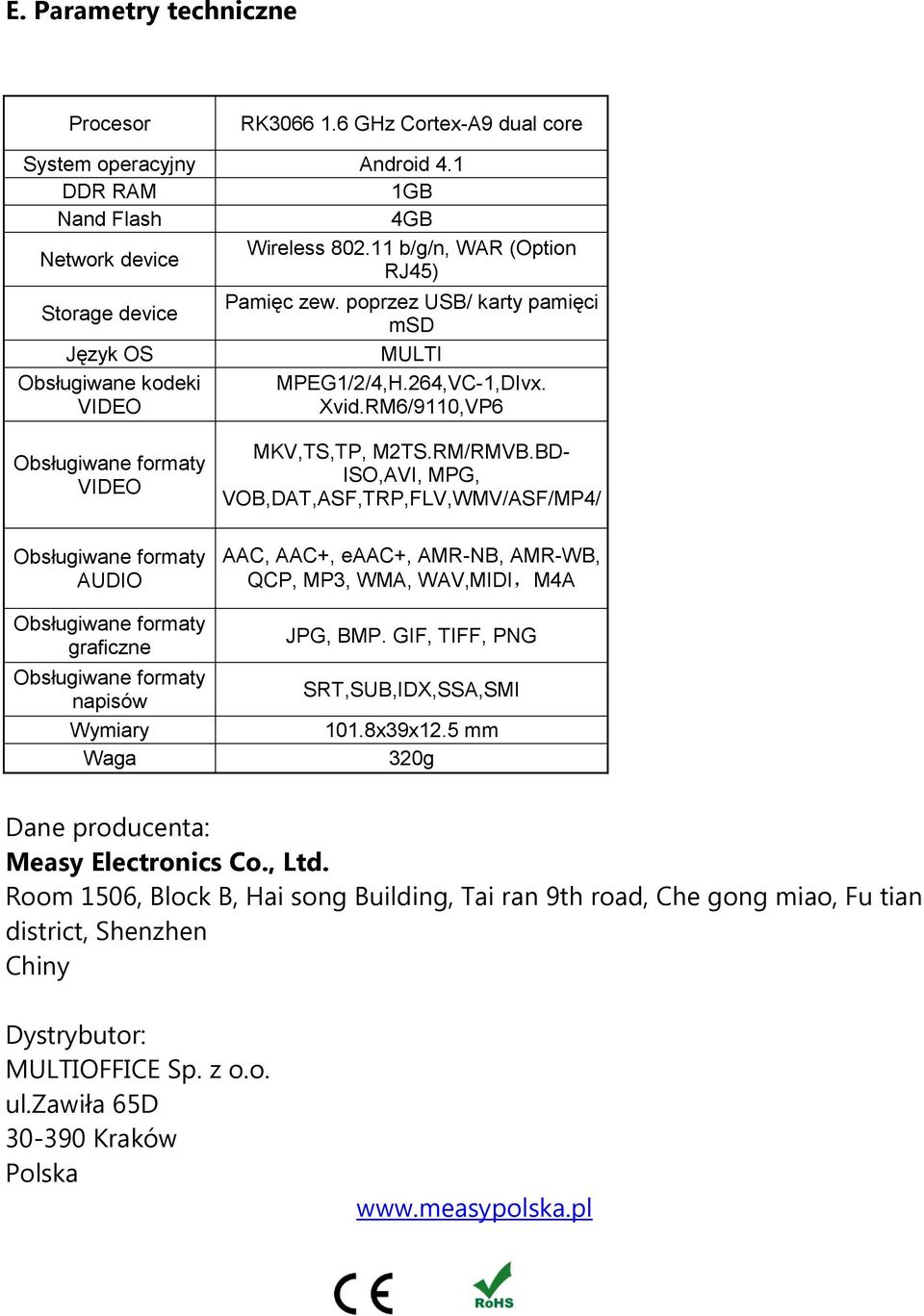

10 E. Parametry techniczne Procesor RK GHz Cortex-A9 dual core System operacyjny Android 4.1 DDR RAM 1GB Nand Flash 4GB Network device Wireless b/g/n, WAR (Option RJ45) Storage device Język OS Obsługiwane kodeki VIDEO Pamięc zew. poprzez USB/ karty pamięci msd MULTI MPEG1/2/4,H.264,VC-1,DIvx. Xvid.RM6/9110,VP6 Obsługiwane formaty VIDEO Obsługiwane formaty AUDIO Obsługiwane formaty graficzne Obsługiwane formaty napisów Wymiary Waga MKV,TS,TP, M2TS.RM/RMVB.BD- ISO,AVI, MPG, VOB,DAT,ASF,TRP,FLV,WMV/ASF/MP4/ AAC, AAC+, eaac+, AMR-NB, AMR-WB, QCP, MP3, WMA, WAV,MIDI,M4A JPG, BMP. GIF, TIFF, PNG SRT,SUB,IDX,SSA,SMI 101.8x39x12.5 mm 320g Dane producenta: Measy Electronics Co., Ltd. Room 1506, Block B, Hai song Building, Tai ran 9th road, Che gong miao, Fu tian district, Shenzhen Chiny Dystrybutor: MULTIOFFICE Sp. z o.o. ul.zawiła 65D Kraków Polska
