INSTRUKCJA APLIKACJI produktów VISAGE w systemach ETICS. Część I efekt kamienia naturalnego

Transkrypt

1 INSTRUKCJA APLIKACJI produktów VISAGE w systemach ETICS Część I efekt kamienia naturalnego

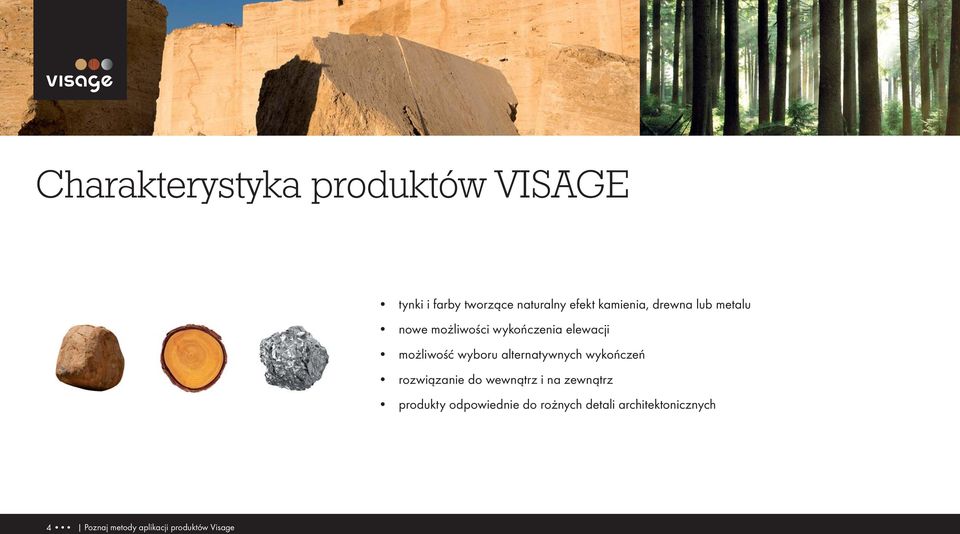

2 Charakterystyka produktów VISAGE tynki i farby tworzące naturalny efekt kamienia, drewna lub metalu nowe możliwości wykończenia elewacji możliwość wyboru alternatywnych wykończeń rozwiązanie do wewnątrz i na zewnątrz produkty odpowiednie do rożnych detali architektonicznych 4 Poznaj metody aplikacji produktów Visage

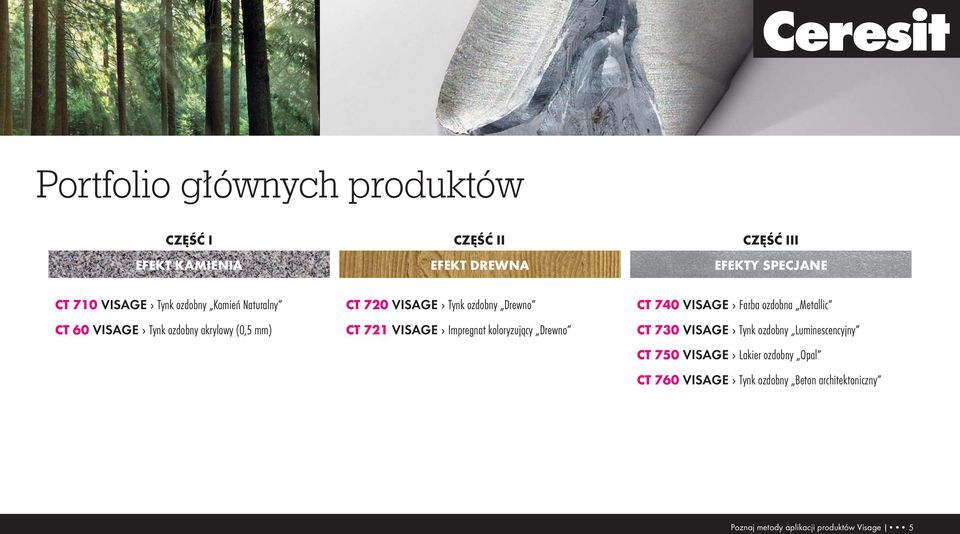

3 Portfolio głównych produktów CZĘŚĆ I CZĘŚĆ II CZĘŚĆ III EFEKT KAMIENIA EFEKT DREWNA EFEKTY SPECJANE CT 710 VISAGE Tynk ozdobny Kamień Naturalny CT 60 VISAGE Tynk ozdobny akrylowy (0,5 mm) CT 720 VISAGE Tynk ozdobny Drewno CT 721 VISAGE Impregnat koloryzujący Drewno CT 740 VISAGE Farba ozdobna Metallic CT 730 VISAGE Tynk ozdobny Luminescencyjny CT 750 VISAGE Lakier ozdobny Opal CT 760 VISAGE Tynk ozdobny Beton architektoniczny Poznaj metody aplikacji produktów Visage 5

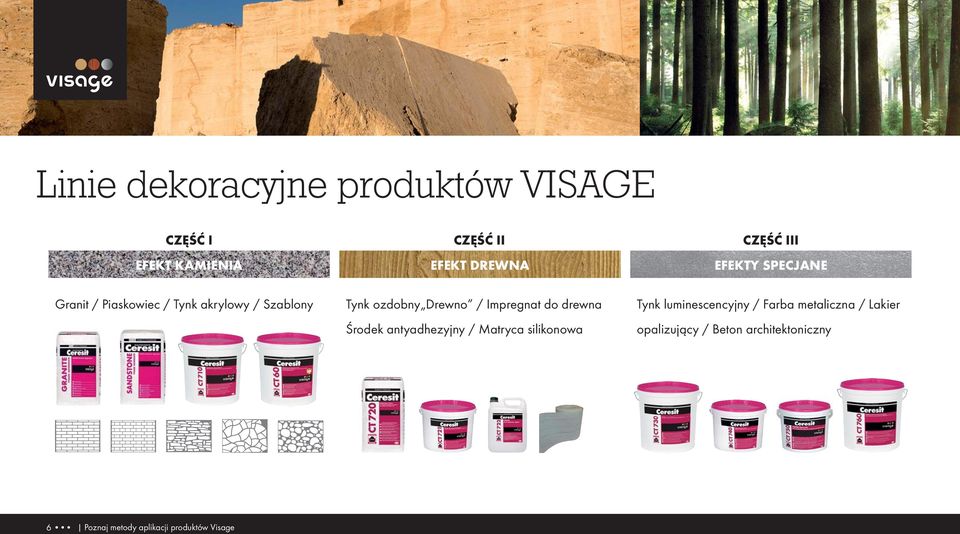

4 Linie dekoracyjne produktów VISAGE CZĘŚĆ I CZĘŚĆ II CZĘŚĆ III EFEKT KAMIENIA EFEKT DREWNA EFEKTY SPECJANE Granit / Piaskowiec / Tynk akrylowy / Szablony Tynk ozdobny Drewno / Impregnat do drewna Środek antyadhezyjny / Matryca silikonowa Tynk luminescencyjny / Farba metaliczna / Lakier opalizujący / Beton architektoniczny 6 Poznaj metody aplikacji produktów Visage

5 Portfolio produktowe CZĘŚĆ I CZĘŚĆ II CZĘŚĆ III EFEKT KAMIENIA EFEKT DREWNA EFEKTY SPECJANE CT 710 VISAGE Tynk ozdobny Kamień Naturalny CT 710 (granit) = 7 kg bazy + 13 kg mieszanki granitu CT 710 (piaskowiec) = 7,3 kg bazy + 13 kg mieszanki piaskowca + pigmentu VISAGE Efekt piaskowca (możliwość przygotowania 11 kolorów) VISAGE Efekt granitu (16 kolorów) CT 60 VISAGE Tynk ozdobny akrylowy 0,5 mm (12 kolorów) VISAGE szablony (5 rodzajów) CT 720 VISAGE Tynk ozdobny Drewno CT 721 VISAGE Impregnat koloryzujący Drewno (6 kolorów) CT 722 VISAGE Środek antyadhezyjny VISAGE matryca silikonowa CT 730 VISAGE Tynk ozdobny Luminescencyjny CT 740 VISAGE Farba ozdobna Metallic CT 750 VISAGE Lakier ozdobny Opal CT 760 VISAGE Tynk ozdobny Beton architektoniczny Poznaj metody aplikacji produktów Visage 7

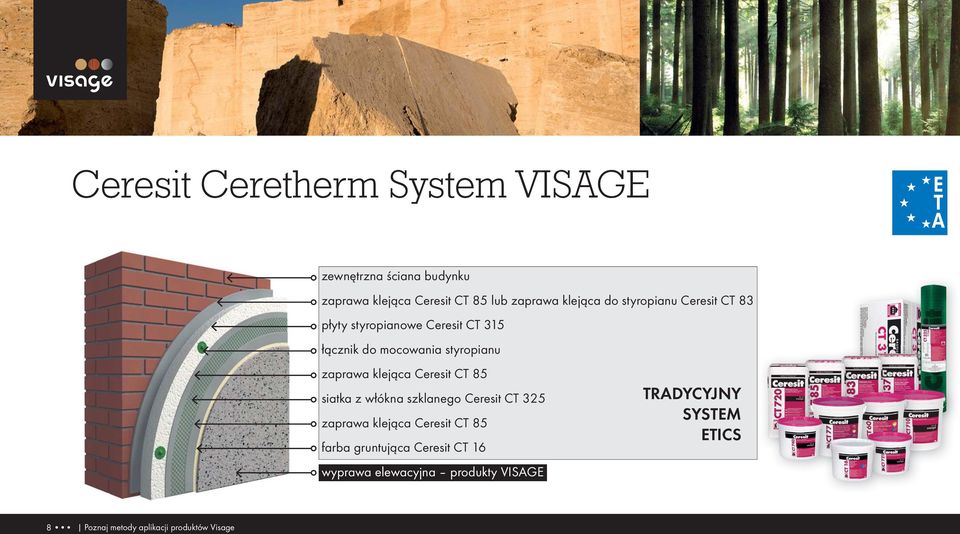

6 Ceresit Ceretherm System VISAGE zewnętrzna ściana budynku zaprawa klejąca Ceresit CT 85 lub zaprawa klejąca do styropianu Ceresit CT 83 płyty styropianowe Ceresit CT 315 łącznik do mocowania styropianu zaprawa klejąca Ceresit CT 85 siatka z włókna szklanego Ceresit CT 325 zaprawa klejąca Ceresit CT 85 farba gruntująca Ceresit CT 16 wyprawa elewacyjna produkty VISAGE TRADYCYJNY SYSTEM ETICS 8 Poznaj metody aplikacji produktów Visage

7 Efekt kamienia Poznaj metody aplikacji produktów Visage 9

8 Granit i Piaskowiec PRODUKTY SPRZĘT 10 Poznaj metody aplikacji produktów Visage

9 CT 710 Tynki Granit i Piaskowiec Granitowe i stylizowane na piaskowiec pokrycie elewacji Do stosowania wewnątrz i na zewnątrz budynków Zawiera mieszankę naturalnych kruszyw Do aplikacji maszynowej i ręcznej Odporny na warunki pogodowe Łatwy w utrzymaniu w czystości Poznaj metody aplikacji produktów Visage 11

10 CT 710 Tynki Granit i Kamień Naturalny Efekt granitu (dostępny w 16 kolorach) Efekt kamienia (dostępny w 12 kolorach) Nordic White Patagonia Beige Dolomite Grey Argentina Brown Panama Cream Jamaica Brown Sardinia Grey Zambia Green Scandinavia White Montenegro Green Alabama Gold Kenya Cream Porto Beige Cordoba Gold Finland Silver Tanzania Grey Nepal Red Mozambic Graphite Mexico Gold Himalaya Grey Brasilia Rose India Black Arabia Sand Palermo Grey Venetto Rosa Cairo Beige Manhattan Grey Toledo Red 12 Poznaj metody aplikacji produktów Visage

11 CT 710 Przygotowanie tynku Granit Baza CT 710 (7 kg) Gotowa mieszanka VISAGE Granit 1 z 16 kolorów (13 kg) Proces mieszania (4 min) Gotowy Granit CT 710 (20 kg) + + = Nordic White Patagonia Beige Dolomite Grey Argentina Brown Panama Cream Jamaica Brown Sardinia Grey Zambia Green Finland Silver Tanzania Grey Nepal Red Mozambic Graphite Mexico Gold Himalaya Grey Brasilia Rose India Black *Możliwość mieszania produktu w fabryce oraz zamówienia tynku gotowego do użycia. Poznaj metody aplikacji produktów Visage 13

12 CT 710 Średnie zużycie tynku Granit ok. 3,0 kg/m 2 3,0 3,5 3,5 4,5 3,0 3,5 ok. 3,0 3,0 3,5 3,5 4,5 4,5 5,0 kg/m 2 kg/m 2 kg/m 2 kg/m 2 kg/m 2 kg/m 2 kg/m 2 Nordic White Patagonia Beige Dolomite Grey Argentina Brown Panama Cream Jamaica Brown Sardinia Grey Zambia Green 3,0 3,5 3,5 4,5 3,0 3,5 4,5 5,0 3,0 3,5 3,0 3,5 3,5 4,5 3,0 3,5 kg/m 2 kg/m 2 kg/m 2 kg/m 2 kg/m 2 kg/m 2 kg/m 2 kg/m 2 Finland Silver Tanzania Grey Nepal Red Mozambic Graphite Mexico Gold Himalaya Grey Brasilia Rose India Black 14 Poznaj metody aplikacji produktów Visage

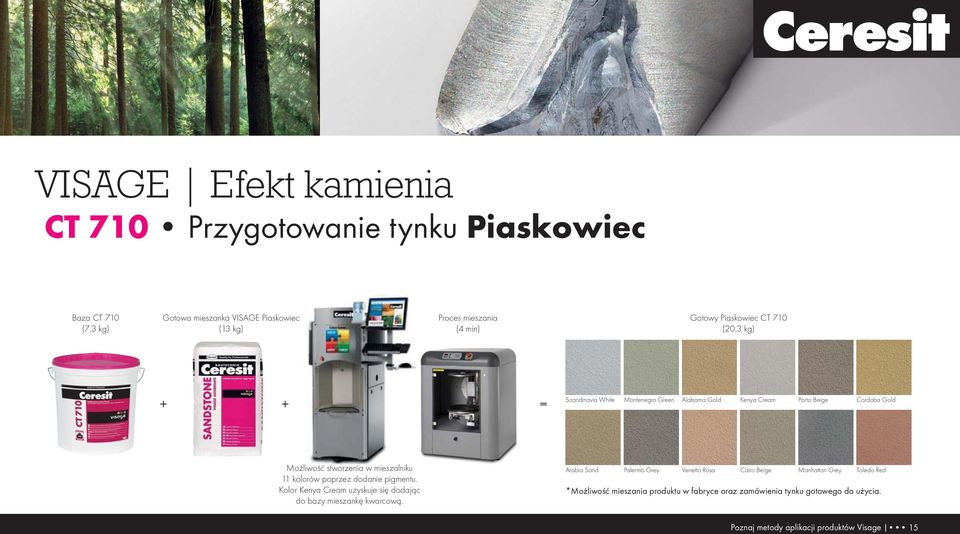

13 CT 710 Przygotowanie tynku Piaskowiec Baza CT 710 (7,3 kg) Gotowa mieszanka VISAGE Piaskowiec (13 kg) Proces mieszania (4 min) Gotowy Piaskowiec CT 710 (20,3 kg) + + = Scandinavia White Montenegro Green Alabama Gold Kenya Cream Porto Beige Cordoba Gold Możliwość stworzenia w mieszalniku 11 kolorów poprzez dodanie pigmentu. Kolor Kenya Cream uzyskuje się dodając do bazy mieszankę kwarcową. Arabia Sand Palermo Grey Venetto Rosa Cairo Beige Manhattan Grey Toledo Red *Możliwość mieszania produktu w fabryce oraz zamówienia tynku gotowego do użycia. Poznaj metody aplikacji produktów Visage 15

14 CT 710 Średnie zużycie tynku Piaskowiec Identyczne zużycie przy alikacji maszynowej i ręcznej. ok. 2,0 kg/m 2 dla 1 mm grubości ok. 2,0 kg/m 2 dla 1 mm grubości ok. 2,0 kg/m 2 dla 1 mm grubości ok. 2,0 kg/m 2 dla 1 mm grubości ok. 2,0 kg/m 2 dla 1 mm grubości ok. 2,0 kg/m 2 dla 1 mm grubości Scandinavia White Montenegro Green Alabama Gold Kenya Cream* Porto Beige** Cordoba Gold ok. 2,0 kg/m 2 dla 1 mm grubości Arabia Sand ok. 2,0 kg/m 2 dla 1 mm grubości Palermo Grey** ok. 2,0 kg/m 2 dla 1 mm grubości Venetto Rosa ok. 2,0 kg/m 2 dla 1 mm grubości Cairo Beige** ok. 2,0 kg/m 2 dla 1 mm grubości ok. 2,0 kg/m 2 dla 1 mm grubości Manhattan Grey*** Toledo Red * Czysta mieszanka bez receptury koloru w programie kolorystycznym ** Rekomendowany do użytku razem z szablonem dla otrzymania struktury tynku *** Może być użyty wyłącznie z szablonem 16 Poznaj metody aplikacji produktów Visage

15 CT 710 Podłoża i warunki pracy Aplikacja w ramach systemu Ceresit Ceretherm Visage warstwa zbrojona z CT 85, zagruntowana w jednym z rekomendowanych kolorów. Aplikacja bez systemu podłoże mineralne, suche, mocne, bez kurzu, zagruntowane preparatem CT 16 w jednym z rekomendowanych kolorów. Aplikacja CT 710 nie wcześniej niż po upływie 4 godzin od nałożenia preparatu CT 16 Należy unikać wysokiej wilgotności powietrza < 80% Temperatura w czasie pracy: od +10 C do +25 C Poznaj metody aplikacji produktów Visage 17

16 CT 710 Rekomendowany kolor preparatu gruntującego CT 710 Granite CT 16 CT 710 Granite CT 16 CT 710 Sandstone CT 16 CT 710 Sandstone CT 16 Nordic White BIAŁY Finland Silver NB3 Scandinavia White BIAŁY Arabia Sand AF1 Patagonia Beige TX1 Tanzania Grey NB3 Montenegro Green TD3 Palermo Grey NB3 Dolomite Grey NB3 Nepal Red CL3 Alabama Gold SV4 Venetto Rosa AR2 Argentina Brown AF3 Mozambic Graphite NB3 Kenya Cream ET1 Cairo Beige NB3 Panama Cream TX1 Mexico Gold AD3 Porto Beige NB3 Manhattan Grey NB3 Jamaica Browm TX1 Himalaya Grey NB3 Cordoba Gold DK5 Toledo Red FJ5 Sardinia Grey NB3 Brasilia Rose CL3 Zambia Green TD3 India Black NB3 18 Poznaj metody aplikacji produktów Visage

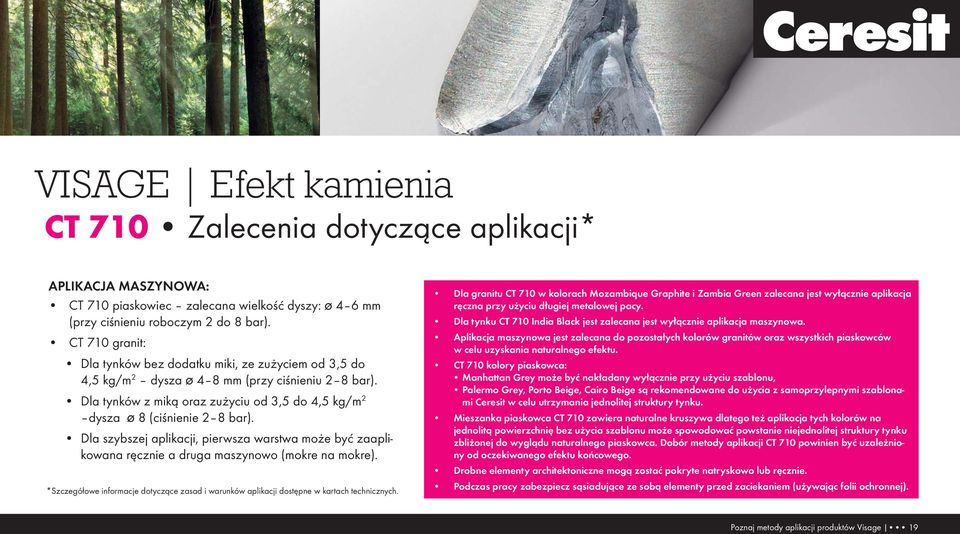

17 CT 710 Zalecenia dotyczące aplikacji* APLIKACJA MASZYNOWA: CT 710 piaskowiec zalecana wielkość dyszy: ø 4 6 mm (przy ciśnieniu roboczym 2 do 8 bar). CT 710 granit: Dla tynków bez dodatku miki, ze zużyciem od 3,5 do 4,5 kg/m 2 dysza ø 4 8 mm (przy ciśnieniu 2 8 bar). Dla tynków z miką oraz zużyciu od 3,5 do 4,5 kg/m 2 dysza ø 8 (ciśnienie 2 8 bar). Dla szybszej aplikacji, pierwsza warstwa może być zaaplikowana ręcznie a druga maszynowo (mokre na mokre). *Szczegółowe informacje dotyczące zasad i warunków aplikacji dostępne w kartach technicznych. Dla granitu CT 710 w kolorach Mozambique Graphite i Zambia Green zalecana jest wyłącznie aplikacja ręczna przy użyciu długiej metalowej pacy. Dla tynku CT 710 India Black jest zalecana jest wyłącznie aplikacja maszynowa. Aplikacja maszynowa jest zalecana do pozostałych kolorów granitów oraz wszystkich piaskowców w celu uzyskania naturalnego efektu. CT 710 kolory piaskowca: Manhattan Grey może być nakładany wyłącznie przy użyciu szablonu, Palermo Grey, Porto Beige, Cairo Beige są rekomendowane do użycia z samoprzylepnymi szablonami Ceresit w celu utrzymania jednolitej struktury tynku. Mieszanka piaskowca CT 710 zawiera naturalne kruszywa dlatego też aplikacja tych kolorów na jednolitą powierzchnię bez użycia szablonu może spowodować powstanie niejednolitej struktury tynku zbliżonej do wyglądu naturalnego piaskowca. Dobór metody aplikacji CT 710 powinien być uzależniony od oczekiwanego efektu końcowego. Drobne elementy architektoniczne mogą zostać pokryte natryskowo lub ręcznie. Podczas pracy zabezpiecz sąsiadujące ze sobą elementy przed zaciekaniem (używając folii ochronnej). Poznaj metody aplikacji produktów Visage 19

18 CT 710 Zalecenia dotyczące aplikacji* APLIKACJA RĘCZNA I MASZYNOWA APLIKACJA MASZYNOWA APLIKACJA RĘCZNA Większość kolorów granitu (poza Mozambique Graphite i Zambia Green) rekomenduje się aplikować w dwóch warstwach mokre na mokre. Pierwsza warstwa powinna zostać zaaplikowana ręcznie przy użyciu metalowej pacy. Druga warstwa powinna zostać zaaplikowana maszynowo okrężnymi ruchami. Pierwszą warstwę należy położyć poziomymi ruchami. Druga warstwa powinna zostać nałożona pionowo w technologii mokre na mokre. Wszystkie kolory CT 710 Piaskowiec powinny być aplikowane w dwóch warstwach. CT 710 Piaskowiec można także aplikować ruchami okrężnymi. Metoda powinna zależeć od preferencji wykonawcy, po przeprowadzeniu prób obu metod. Grubość dwóch warstw powinna być odpowiednia, żeby całkowicie zakryć podłoże i nadać właściwą fakturę. Tynk należy nakładać ręcznie przy użyciu długiej, stalowej pacy trzymanej pod kątem. Grubość warstwy powinna być odpowiednia, żeby całkowicie zakryć podłoże. Tą samą pacą należy nadać strukturę, uważając, żeby nie dociskać zbyt mocno pacy do podłoża. *Szczegółowe informacje dotyczące zasad i warunków aplikacji dostępne w kartach technicznych. 20 Poznaj metody aplikacji produktów Visage

19 CT 710 Zalecenia dotyczące aplikacji CT 710 Granit Ręczna Maszynowa Ręczna + maszynowa Mozambic Graphite tak nie nie Patagonia Beige nie tak tak Dolomite Grey tak nie tak Argentina Brown tak nie tak Panama Cream nie warunkowo warunkowo Jamaica Browm tak warunkowo tak Sardinia Grey nie tak tak Zambia Green tak nie nie CT 710 Granit Ręczna Maszynowa Ręczna + maszynowa Finland Silver tak nie warunkowo Tanzania Grey tak tak tak Nepal Red tak nie warunkowo Mozambic Graphite tak nie nie Mexico Gold nie nie tak Himalaya Grey tak nie tak Brasilia Rose nie nie tak India Black nie tak tak CT 710 Piaskowiec Ręczna Maszynowa Ręczna + maszynowa Wszystkie kolory nie tak nie Manhattan Grey nie tak + szablony nie Poznaj metody aplikacji produktów Visage 21

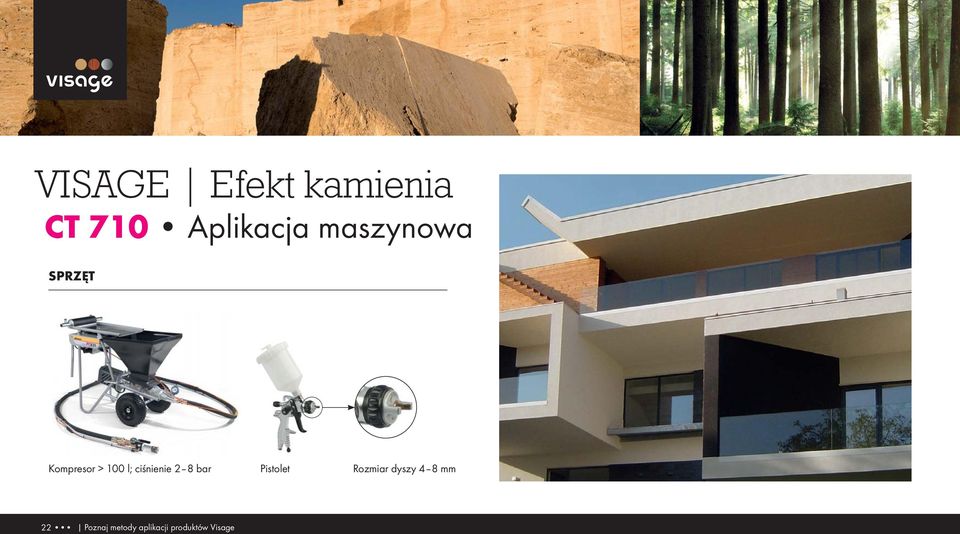

20 CT 710 Aplikacja maszynowa SPRZĘT Kompresor > 100 l; ciśnienie 2 8 bar Pistolet Rozmiar dyszy 4 8 mm 22 Poznaj metody aplikacji produktów Visage

21 CT 710 Aplikacja Mieszanie Obowiązkowe mieszanie przed aplikacją Przy aplikacji maszynowej może zostać dodane ok. 5 7% wody W celu pełnego pokrycia podłoża nakładaj materiał na grubość około 2 3 mm Poznaj metody aplikacji produktów Visage 23

22 CT 710 Aplikacja tynku Granit Rekomendowana jest aplikacja łączona: ręczna + maszynowa mokre na mokre Rozpyl jako mgłę z odległości ok cm Ręczna aplikacja do drobnych elementów architektonicznych EFEKT KOŃCOWY: APLIKACJA MASZYNOWA APLIKACJA RĘCZNA! 24 Poznaj metody aplikacji produktów Visage

23 CT 710 Aplikacja tynku Piaskowiec Rekomendowana jest aplikacja łączona: ręczna + maszynowa mokre na mokre EFEKT KOŃCOWY: APLIKACJA MASZYNOWA APLIKACJA RĘCZNA! Możliwość ręcznej aplikacji na małych elementach architektonicznych Poznaj metody aplikacji produktów Visage 25

24 CT 710 Aplikacja z użyciem szablonów Materiały Aplikacja Tynk CT 710 Preparat gruntujący CT 16 Szablon Cordoba Gold ET 6 Catalonia Stone Preparat CT 16 powinien być w kolorze wybranym dla spoiny Aby uniknąć rozklejania, należy wygładzić szablon pacą lub wałkiem malarskim 26 Poznaj metody aplikacji produktów Visage

25 CT 710 Aplikacja maszynowa z użyciem szablonów Materiały Aplikacja Tynk CT 710 Preparat gruntujący CT 16 Szablon Cordoba Gold ET 6 Catalonia Stone Po aplikacji ściągnij szablon ciągnąc go ostrożnie od lewej do prawej. Uważaj, aby nie uszkodzić przy tym struktury tynku. Poznaj metody aplikacji produktów Visage 27

26 CT 710 Aplikacja ręczna z użyciem szablonów Materiały Aplikacja Tynk CT 710 Preparat gruntujący CT 16 Szablon Cordoba Gold ET 6 Catalonia Stone Po aplikacji ściągnij szablon ciągnąc go ostrożnie od lewej do prawej. Uważaj, aby nie uszkodzić przy tym struktury tynku. 28 Poznaj metody aplikacji produktów Visage

27 Boniowanie Przygotowanie Poznaj metody aplikacji produktów Visage 29

28 Boniowanie Przykłady aplikacji Boniowanie wykonane z wykorzystaniem taśmy samoprzylepnej Boniowanie wykonane przy użyciu profilu Złe wykonanie Dobre wykonanie 30 Poznaj metody aplikacji produktów Visage

29 Wzory kamienia i cegły PRODUKTY SPRZĘT Boston Brick London Brick Somerset Stone Catalonia Stone Valencia Stone Tynk akrylowy CT 60 (0,5 mm) Szablony imitujące cegłę klinkierową oraz naturalny efekt kamienia Poznaj metody aplikacji produktów Visage 31

30 CT 60 (0,5 mm) Tynk ozdobny akrylowy Specjalny tynk akrylowy w połączeniu z szablonem imitującym cegłę klinkierową oraz naturalny efekt kamienia Do użytku wewnętrznego i zewnętrznego Elastyczny, o niskiej absorpcji wody Odporny na zniszczenia Trwały kolor Dostępne w 12 rekomendowanych kolorach VISAGE oraz pełnej palecie Colours of Nature BioProtect efektywna i trwała ochrona przed biologicznym zanieczyszczeniem elewacji oraz rozwojem grzybów, alg oraz pleśni 32 Poznaj metody aplikacji produktów Visage

31 CT 60 (0,5 mm) Tynk ozdobny akrylowy CT 60 (0,5 mm) Tynk akrylowy (dostępny w12 kolorach) Dominikana Beige Sicilia Yellow Hawaii Cream Utah Red Ravenna Red Vienna Bordo Italian Bordo Sevilla Brown Roman Brown Japan Grey Java Graphite Sumatra Brown Poznaj metody aplikacji produktów Visage 33

32 CT 60 (0,5 mm) Przygotowanie tynku akrylowego Baza CT 60 (0,5 mm) (25 kg) MIESZALNIK Gotowy CT60 (0,5 mm) w jednym z 12 kolorów VISAGE + = Dominikana Beige Sicilia Yellow Hawaii Cream Utah Red Ravenna Red Vienna Bordo Przygotowanie w mieszalniku Prisma Pro Italian Bordo Sevilla Brown Roman Brown Japan Grey Java Graphite Sumatra Brown Dostępny w 12 rekomendowanych kolorach VISAGE i pełnej palecie Colours of Nature 34 Poznaj metody aplikacji produktów Visage

33 Wzory kamienia i cegły Szablony Szablon: Boston Brick Szablon: London Brick Szablon: Somerset Stone Szablon: Catalonia Stone Szablon: Valencia Stone Możliwość uzyskania efektu cegły klinkierowej oraz efektu kamienia Do stosowania w połączeniu z CT 60 (0,5 mm) oraz CT 710 Dostępny w 5 różnych kształtach Opakowanie = 15 szt. = około 14 m 2 1 szt. = 0,915 m 2 Kolor: Utah Red Kolor: Vienna Bordo Kolor: Hawaii Cream Kolor: Sicilia Yellow Kolor: Japan Grey Poznaj metody aplikacji produktów Visage 35

34 CT 60 (0,5 mm) + Szablony 36 Poznaj metody aplikacji produktów Visage

35 CT 60 (0,5 mm) + Szablony Aplikacja Materiały Tynk CT 60 (0,5 mm) Preparat gruntujący CT 16 Szablon Aplikacja Zabezpiecz za pomocą folii i taśmy powierzchnie niepokrywane tynkiem. Ravenna Red ET 6 London Brick Preparat CT 16 powinien być w kolorze wybranym dla spoiny Ostrożnie umieść szablon na ścianie i połącz z kolejnym szablonem Poznaj metody aplikacji produktów Visage 37

36 CT 60 (0,5 mm) + Szablony Aplikacja Materiały Tynk CT 60 (0,5 mm) Preparat gruntujący CT 16 Szablon Aplikacja Cały szablon powinien przylegać do powierzchni. Tynk powinien zostać nałożony bezpośrednio po zamocowaniu szablonu. Ravenna Red ET 6 London Brick Po aplikacji ściągnij szablon ciągnąc go ostrożnie od lewej do prawej. Uważaj, aby nie uszkodzić przy tym struktury tynku. 38 Poznaj metody aplikacji produktów Visage

37 CT 60 (0,5 mm) + Szablony Aplikacja Poznaj metody aplikacji produktów Visage 39

38 CT 60 (0,5 mm) + Szablony Możliwość aplikacji natryskowej (tak, jak tynk CT 710 piaskowiec) Powtarzalność kształtu kamienia będzie widoczna na większej powierzchni Nietypowa aplikacja powinna zostać wykonana indywidualnie CT 60 (0,5 mm) Vienna Bordo Aplikacja ręczna CT 60 (0,5 mm) Vienna Bordo Aplikacja natryskowa 40 Poznaj metody aplikacji produktów Visage

39 Henkel Polska Sp. z o.o. ul. Domaniewska Warszawa infolinia:
