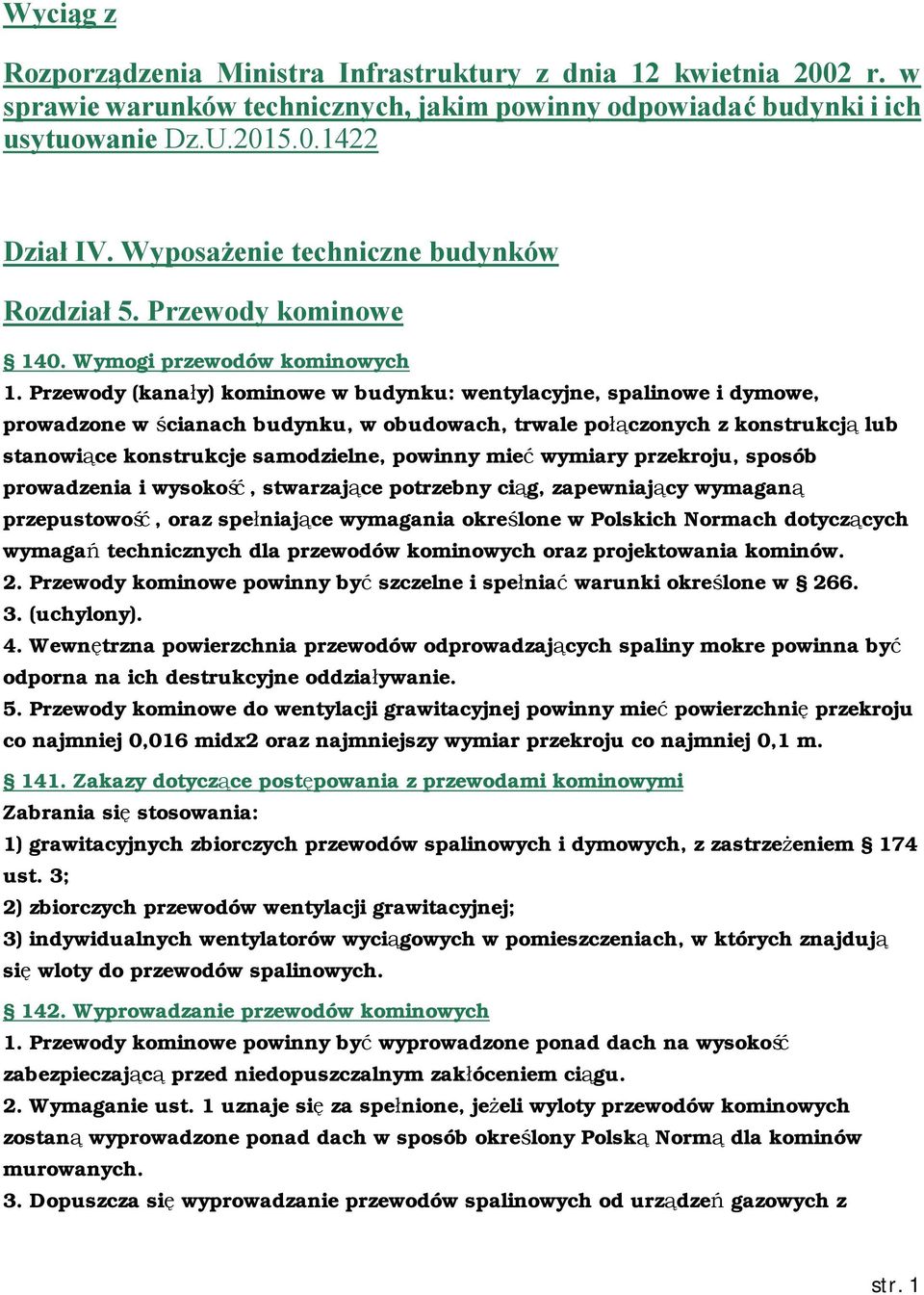

1 Wycią g z Rozporzą dzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dz.U DziałIV. Wyposażenie techniczne budynków Rozdział5. Przewody kominowe 140. Wymogi przewodów kominowych 1. Przewody (kanały) kominowe w budynku: wentylacyjne, spalinowe i dymowe, prowadzone w ś cianach budynku, w obudowach, trwale połączonych z konstrukcją lub stanowiące konstrukcje samodzielne, powinny miećwymiary przekroju, sposób prowadzenia i wysokość, stwarzające potrzebny ciąg, zapewniający wymaganą przepustowość, oraz spełniające wymagania okreś lone w Polskich Normach dotyczących wymagań technicznych dla przewodów kominowych oraz projektowania kominów. 2. Przewody kominowe powinny byćszczelne i spełniaćwarunki okreś lone w (uchylony). 4. Wewnętrzna powierzchnia przewodów odprowadzających spaliny mokre powinna być odporna na ich destrukcyjne oddziaływanie. 5. Przewody kominowe do wentylacji grawitacyjnej powinny miećpowierzchnię przekroju co najmniej 0,016 midx2 oraz najmniejszy wymiar przekroju co najmniej 0,1 m Zakazy dotyczące postępowania z przewodami kominowymi Zabrania się stosowania: 1) grawitacyjnych zbiorczych przewodów spalinowych i dymowych, z zastrzeż eniem 174 ust. 3; 2) zbiorczych przewodów wentylacji grawitacyjnej; 3) indywidualnych wentylatorów wyciągowych w pomieszczeniach, w których znajdują się wloty do przewodów spalinowych Wyprowadzanie przewodów kominowych 1. Przewody kominowe powinny byćwyprowadzone ponad dach na wysokość zabezpieczającą przed niedopuszczalnym zakłóceniem ciągu. 2. Wymaganie ust. 1 uznaje się za spełnione, jeż eli wyloty przewodów kominowych zostaną wyprowadzone ponad dach w sposób okreś lony Polską Normą dla kominów murowanych. 3. Dopuszcza się wyprowadzanie przewodów spalinowych od urządzeń gazowych z str. 1

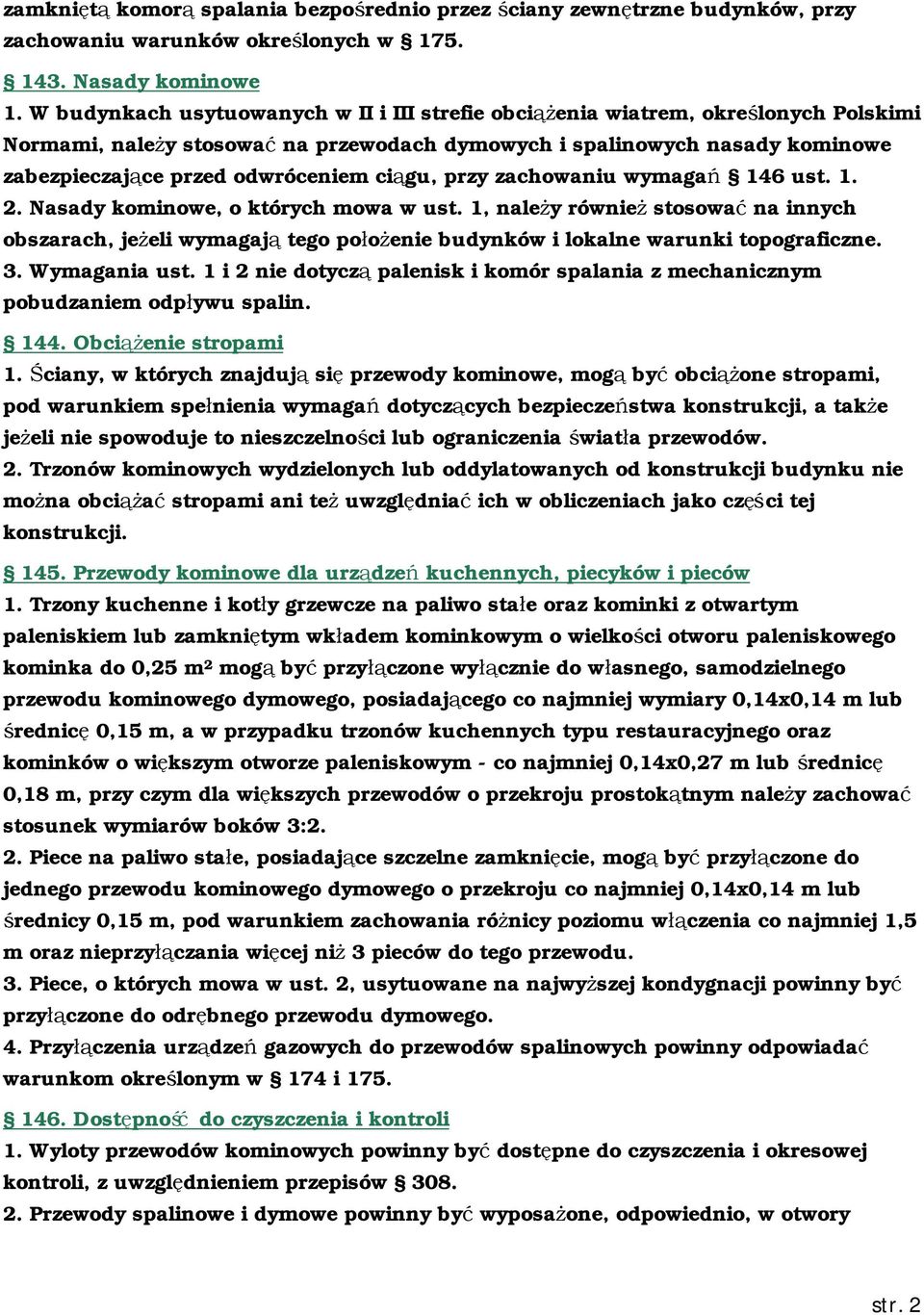

2 zamkniętą komorą spalania bezpoś rednio przez ś ciany zewnętrzne budynków, przy zachowaniu warunków okreś lonych w Nasady kominowe 1. W budynkach usytuowanych w II i III strefie obciąż enia wiatrem, okreś lonych Polskimi Normami, należ y stosowaćna przewodach dymowych i spalinowych nasady kominowe zabezpieczające przed odwróceniem ciągu, przy zachowaniu wymagań 146 ust Nasady kominowe, o których mowa w ust. 1, należ y również stosowaćna innych obszarach, jeż eli wymagają tego położ enie budynków i lokalne warunki topograficzne. 3. Wymagania ust. 1 i 2 nie dotyczą palenisk i komór spalania z mechanicznym pobudzaniem odpływu spalin Obciąż enie stropami 1. Ściany, w których znajdują się przewody kominowe, mogą byćobciąż one stropami, pod warunkiem spełnienia wymagań dotyczących bezpieczeń stwa konstrukcji, a takż e jeż eli nie spowoduje to nieszczelnoś ci lub ograniczenia ś wiatła przewodów. 2. Trzonów kominowych wydzielonych lub oddylatowanych od konstrukcji budynku nie moż na obciąż aćstropami ani też uwzględniaćich w obliczeniach jako częś ci tej konstrukcji Przewody kominowe dla urządzeń kuchennych, piecyków i pieców 1. Trzony kuchenne i kotły grzewcze na paliwo stałe oraz kominki z otwartym paleniskiem lub zamkniętym wkładem kominkowym o wielkoś ci otworu paleniskowego kominka do 0,25 m 2 mogą byćprzyłączone wyłącznie do własnego, samodzielnego przewodu kominowego dymowego, posiadającego co najmniej wymiary 0,14x0,14 m lub ś rednicę 0,15 m, a w przypadku trzonów kuchennych typu restauracyjnego oraz kominków o większym otworze paleniskowym - co najmniej 0,14x0,27 m lub ś rednicę 0,18 m, przy czym dla większych przewodów o przekroju prostokątnym należ y zachować stosunek wymiarów boków 3:2. 2. Piece na paliwo stałe, posiadające szczelne zamknięcie, mogą byćprzyłączone do jednego przewodu kominowego dymowego o przekroju co najmniej 0,14x0,14 m lub ś rednicy 0,15 m, pod warunkiem zachowania róż nicy poziomu włączenia co najmniej 1,5 m oraz nieprzyłączania więcej niż 3 pieców do tego przewodu. 3. Piece, o których mowa w ust. 2, usytuowane na najwyż szej kondygnacji powinny być przyłączone do odrębnego przewodu dymowego. 4. Przyłączenia urządzeń gazowych do przewodów spalinowych powinny odpowiadać warunkom okreś lonym w 174 i Dostępność do czyszczenia i kontroli 1. Wyloty przewodów kominowych powinny byćdostępne do czyszczenia i okresowej kontroli, z uwzględnieniem przepisów Przewody spalinowe i dymowe powinny byćwyposaż one, odpowiednio, w otwory str. 2

3 wycierowe lub rewizyjne, zamykane szczelnymi drzwiczkami, a w przypadku występowania spalin mokrych - takż e w układ odprowadzania skroplin Zasady instalowania wentylacji i klimatyzacji 1. Wentylacja i klimatyzacja powinny zapewniaćodpowiednią jakość ś rodowiska wewnętrznego, w tym wielkość wymiany powietrza, jego czystość, temperaturę, wilgotność względną, prędkość ruchu w pomieszczeniu, przy zachowaniu przepisów odrębnych i wymagań Polskich Norm dotyczących wentylacji, a takż e warunków bezpieczeń stwa poż arowego i wymagań akustycznych okreś lonych w rozporządzeniu. 2. Wentylację mechaniczną lub grawitacyjną należ y zapewnićw pomieszczeniach przeznaczonych na pobyt ludzi, w pomieszczeniach bez otwieranych okien, a takż e w innych pomieszczeniach, w których ze względów zdrowotnych, technologicznych lub bezpieczeń stwa konieczne jest zapewnienie wymiany powietrza. 3. Klimatyzację należ y stosowaćw pomieszczeniach, w których ze względów uż ytkowych, higienicznych, zdrowotnych lub technologicznych konieczne jest utrzymywanie odpowiednich parametrów powietrza wewnętrznego okreś lonych w przepisach odrębnych i w Polskiej Normie dotyczącej parametrów obliczeniowych powietrza wewnętrznego. 4. Instalowane w budynkach urządzenia do wentylacji i klimatyzacji, o których mowa w przepisie odrębnym dotyczącym efektywnoś ci energetycznej, powinny odpowiadać wymaganiom okreś lonym w tym przepisie. Dział VI. Bezpieczeń stwo pożarowe Rozdział 6. Wymagania przeciwpożarowe dla palenisk i instalacji 265. Wymogi dotyczące palenisk 1. Palenisko powinno być umieszczone na podłożu niepalnym o grubości co najmniej 0,15 m, a przy piecach metalowych bez nóżek - 0,3 m. Podłoga łatwo zapalna przed drzwiczkami palenisk powinna być zabezpieczona pasem materiału niepalnego o szerokości co najmniej 0,3 m, sięgają cym poza krawędzie drzwiczek co najmniej po 0,3 m. 2. Palenisko otwarte może być stosowane tylko w pomieszczeniu, w którym nie występuje zagrożenie wybuchem, w odległości co najmniej 0,6 m od łatwo zapalnych części budynku. W pomieszczeniach ze stropem drewnianym palenisko otwarte powinno mieć okap wykonany z materiałów niepalnych, wystają cy co najmniej 0,3 m poza krawędź paleniska. 3. Piec metalowy lub w ramach metalowych, rury przyłączeniowe oraz otwory do czyszczenia powinny być oddalone od łatwo zapalnych, nieosłoniętych części konstrukcyjnych budynku co najmniej 0,6 m, a od osłoniętych okładziną z tynku o grubości 25 mm lub inną równorzędną okładziną - co najmniej 0,3 m. 4. Piec z kamienia, cegły, kafli i podobnych materiałów niepalnych oraz przewody spalinowe i dymowe powinny być oddalone od łatwo zapalnych, nieosłoniętych części konstrukcyjnych budynku co najmniej 0,3 m, a od osłoniętych okładziną z tynku o grubości 25 mm na siatce albo równorzędną okładziną - co najmniej 0,15 m. str. 3

4 266. Wymogi dotyczące przewodów spalinowych i dymowych 1. Przewody spalinowe i dymowe powinny być wykonane z wyrobów niepalnych. 2. Przewody lub obudowa przewodów spalinowych i dymowych powinny spełniać wymagania określone w Polskiej Normie dotyczą cej badań ogniowych małych kominów. 3. Dopuszcza się wykonanie obudowy, o której mowa w ust. 2, z cegły pełnej grubości 12 cm, murowanej na zaprawie cementowo-wapiennej, z zewnętrznym tynkiem lub spoinowaniem. 4. Między wylotem przewodu spalinowego i dymowego a najbliższym skrajem korony drzew dorosłych należy zapewnić zachowanie odległości co najmniej 6 m, z zastrzeżeniem 271 ust Wymogi dotyczące przewodów wentylacyjnych 1. Przewody wentylacyjne powinny być wykonane z materiałów niepalnych, a palne izolacje cieplne i akustyczne oraz inne palne okładziny przewodów wentylacyjnych mogą być stosowane tylko na zewnętrznej ich powierzchni w sposób zapewniający nierozprzestrzenianie ognia. 2. Dopuszcza się w budynkach PM, z wyjątkiem garaży, wykonanie przewodów wentylacyjnych nierozprzestrzeniają cych ognia, pod warunkiem że nie są one prowadzone przez drogi ewakuacyjne oraz nie przepływa nimi powietrze o temperaturze powyżej 85 C lub zanieczyszczenia mogą ce się odkładać. 3. Odległość nieizolowanych przewodów wentylacyjnych od wykładzin i powierzchni palnych powinna wynosić co najmniej 0,5 m. 4. Drzwiczki rewizyjne stosowane w kanałach i przewodach wentylacyjnych powinny być wykonane z materiałów niepalnych. 5. W pomieszczeniu kuchennym lub wnęce kuchennej w mieszkaniu dopuszcza się stosowanie przewodów wentylacji wywiewnej z materiałów co najmniej trudno zapalnych. 6. Elastyczne elementy łączą ce, służące do połączenia sztywnych przewodów wentylacyjnych z elementami instalacji lub urządzeniami, z wyją tkiem wentylatorów, powinny być wykonane z materiałów co najmniej trudno zapalnych, posiadać długość nie większą niż 4 m, przy czym nie powinny być prowadzone przez elementy oddzielenia przeciwpożarowego. 7. Elastyczne elementy łączą ce wentylatory z przewodami wentylacyjnymi powinny być wykonane z materiałów co najmniej trudno zapalnych, przy czym ich długość nie powinna przekraczać 0,25 m. 8. Izolacje cieplne i akustyczne zastosowane w instalacjach: wodociągowej, kanalizacyjnej i ogrzewczej powinny być wykonane w sposób zapewniają cy nierozprzestrzenianie ognia Wymogi dotyczące instalacji wentylacyjnych 1. Instalacje wentylacji mechanicznej i klimatyzacji w budynkach, z wyją tkiem budynków jednorodzinnych i rekreacji indywidualnej, powinny spełniać następują ce wymagania: 1) przewody wentylacyjne powinny być wykonane i prowadzone w taki sposób, aby w przypadku pożaru nie oddziaływały siłą większą niż 1 kn na elementy budowlane, a także aby przechodziły przez przegrody w sposób umożliwiają cy kompensacje wydłużeń przewodu; 2) zamocowania przewodów do elementów budowlanych powinny być wykonane z materiałów niepalnych, zapewniają cych przejęcie siły powstającej w przypadku pożaru w czasie nie krótszym niż wymagany dla klasy odporności ogniowej przewodu lub klapy odcinają cej; 3) w przewodach wentylacyjnych nie należy prowadzić innych instalacji; 4) filtry i tłumiki powinny być zabezpieczone przed przeniesieniem się do ich wnętrza palą cych się czą stek; str. 4

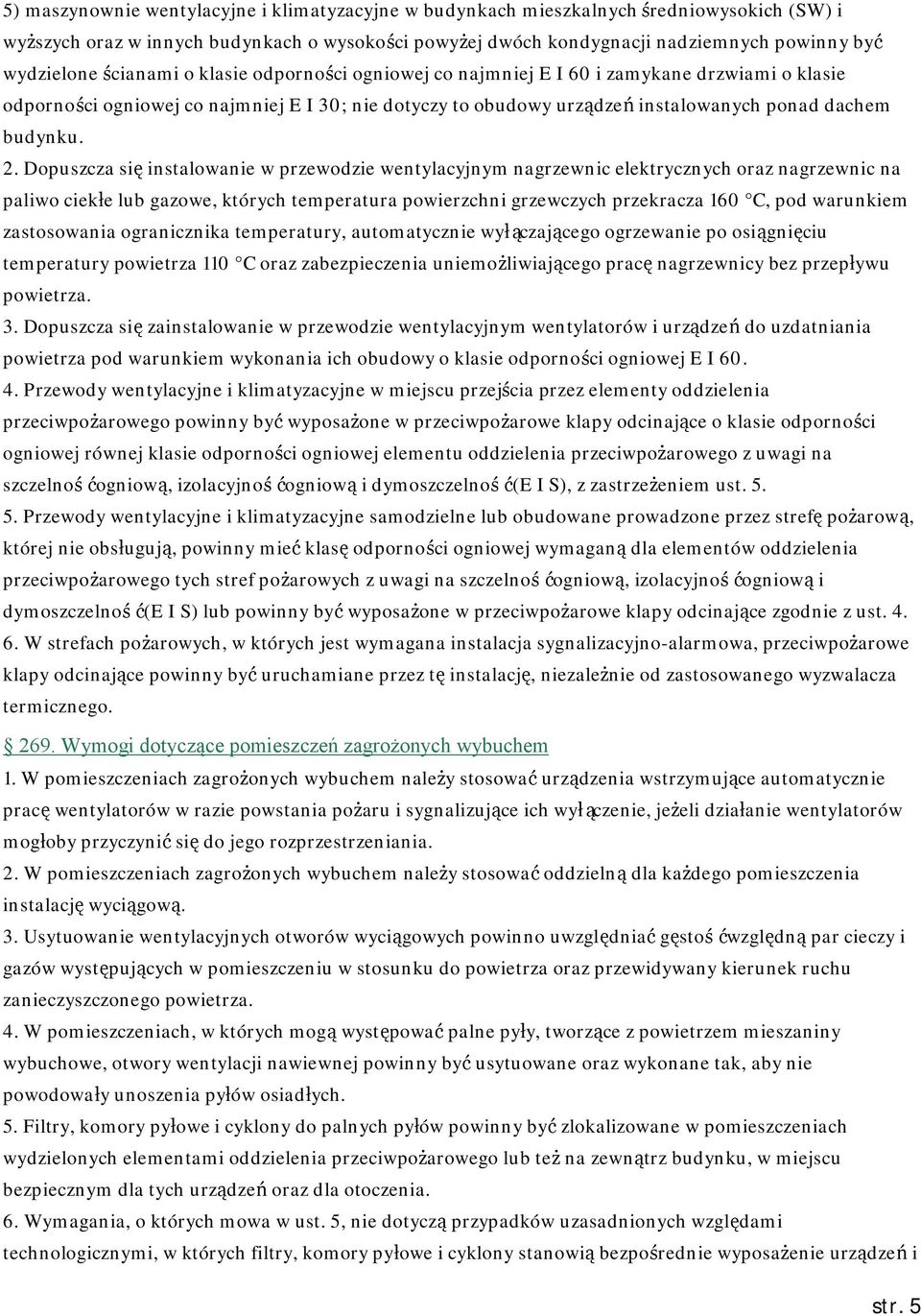

5 5) maszynownie wentylacyjne i klimatyzacyjne w budynkach mieszkalnych średniowysokich (SW) i wyższych oraz w innych budynkach o wysokości powyżej dwóch kondygnacji nadziemnych powinny być wydzielone ścianami o klasie odporności ogniowej co najmniej E I 60 i zamykane drzwiami o klasie odporności ogniowej co najmniej E I 30; nie dotyczy to obudowy urzą dzeń instalowanych ponad dachem budynku. 2. Dopuszcza się instalowanie w przewodzie wentylacyjnym nagrzewnic elektrycznych oraz nagrzewnic na paliwo ciekłe lub gazowe, których temperatura powierzchni grzewczych przekracza 160 C, pod warunkiem zastosowania ogranicznika temperatury, automatycznie wyłączają cego ogrzewanie po osią gnięciu temperatury powietrza 110 C oraz zabezpieczenia uniemożliwiają cego pracę nagrzewnicy bez przepływu powietrza. 3. Dopuszcza się zainstalowanie w przewodzie wentylacyjnym wentylatorów i urządzeń do uzdatniania powietrza pod warunkiem wykonania ich obudowy o klasie odporności ogniowej E I Przewody wentylacyjne i klimatyzacyjne w miejscu przejścia przez elementy oddzielenia przeciwpożarowego powinny być wyposażone w przeciwpożarowe klapy odcinają ce o klasie odporności ogniowej równej klasie odporności ogniowej elementu oddzielenia przeciwpożarowego z uwagi na szczelność ogniową, izolacyjność ogniową i dymoszczelność (E I S), z zastrzeżeniem ust Przewody wentylacyjne i klimatyzacyjne samodzielne lub obudowane prowadzone przez strefę pożarową, której nie obsługują, powinny mieć klasę odporności ogniowej wymaganą dla elementów oddzielenia przeciwpożarowego tych stref pożarowych z uwagi na szczelność ogniową, izolacyjność ogniową i dymoszczelność (E I S) lub powinny być wyposażone w przeciwpożarowe klapy odcinają ce zgodnie z ust W strefach pożarowych, w których jest wymagana instalacja sygnalizacyjno-alarmowa, przeciwpożarowe klapy odcinają ce powinny być uruchamiane przez tę instalację, niezależnie od zastosowanego wyzwalacza termicznego Wymogi dotyczące pomieszczeń zagrożonych wybuchem 1. W pomieszczeniach zagrożonych wybuchem należy stosować urzą dzenia wstrzymujące automatycznie pracę wentylatorów w razie powstania pożaru i sygnalizują ce ich wyłączenie, jeżeli działanie wentylatorów mogłoby przyczynić się do jego rozprzestrzeniania. 2. W pomieszczeniach zagrożonych wybuchem należy stosować oddzielną dla każdego pomieszczenia instalację wycią gową. 3. Usytuowanie wentylacyjnych otworów wycią gowych powinno uwzględniać gęstość względną par cieczy i gazów występują cych w pomieszczeniu w stosunku do powietrza oraz przewidywany kierunek ruchu zanieczyszczonego powietrza. 4. W pomieszczeniach, w których mogą występować palne pyły, tworzą ce z powietrzem mieszaniny wybuchowe, otwory wentylacji nawiewnej powinny być usytuowane oraz wykonane tak, aby nie powodowały unoszenia pyłów osiadłych. 5. Filtry, komory pyłowe i cyklony do palnych pyłów powinny być zlokalizowane w pomieszczeniach wydzielonych elementami oddzielenia przeciwpożarowego lub też na zewną trz budynku, w miejscu bezpiecznym dla tych urzą dzeń oraz dla otoczenia. 6. Wymagania, o których mowa w ust. 5, nie dotyczą przypadków uzasadnionych względami technologicznymi, w których filtry, komory pyłowe i cyklony stanowią bezpośrednie wyposażenie urzą dzeń i str. 5

6 agregatów produkcyjnych. 7. Przewody wentylacyjne przed miejscem wprowadzenia do komór pyłowych i cyklonów powinny być wyposażone w urzą dzenia zapobiegają ce przeniesieniu się ognia. 8. Komory pyłowe i cyklony dla pyłów tworzą cych z powietrzem mieszaniny wybuchowe powinny być wyposażone w klapy lub przepony przeciwwybuchowe, zabezpieczają ce konstrukcję cyklonu i komory, a także konstrukcję budynku przed skutkami wybuchu Wymogi dotyczące instalacji wentylacji oddymiającej 1. Instalacja wentylacji oddymiają cej powinna: 1) usuwać dym z intensywnością zapewniają cą, że w czasie potrzebnym do ewakuacji ludzi na chronionych przejściach i drogach ewakuacyjnych nie wystąpi zadymienie lub temperatura uniemożliwiają ce bezpieczną ewakuację; 2) mieć stały dopływ powietrza zewnętrznego uzupełniają cego braki tego powietrza w wyniku jego wypływu wraz z dymem; 2. Przewody wentylacji oddymiają cej, obsługują ce: 1) wyłącznie jedną strefę pożarową, powinny mieć klasę odporności ogniowej z uwagi na szczelność ogniową i dymoszczelność - E600 S, co najmniej taką jak klasa odporności ogniowej stropu określona w 216, przy czym dopuszcza się stosowanie klasy E300 S, jeżeli wynikają ca z obliczeń temperatura dymu powstają cego w czasie pożaru nie przekracza 300 C; 2) więcej niż jedną strefę pożarową, powinny mieć klasę odporności ogniowej E I S, co najmniej taką jak klasa odporności ogniowej stropu określona w Klapy odcinają ce do przewodów wentylacji oddymiają cej, obsługują ce: 1) wyłącznie jedną strefę pożarową, powinny być uruchamiane automatycznie i mieć klasę odporności ogniowej z uwagi na szczelność ogniową i dymoszczelność - E600 S AA, co najmniej taką jak klasa odporności ogniowej stropu określona w 216, przy czym dopuszcza się stosowanie klasy E300 S AA, jeżeli wynikają ca z obliczeń temperatura dymu powstają cego w czasie pożaru nie przekracza 300 C; 2) więcej niż jedną strefę pożarową, powinny być uruchamiane automatycznie i mieć klasę odporności ogniowej E I S AA, co najmniej taką jak klasa odporności ogniowej stropu określona w Wentylatory oddymiają ce powinny mieć klasę: 1) F600 60, jeżeli przewidywana temperatura dymu przekracza 400 C; 2) F w pozostałych przypadkach, przy czym dopuszcza się inne klasy, jeżeli z analizy obliczeniowej temperatury dymu oraz zapewnienia bezpieczeństwa ekip ratowniczych wynika taka możliwość. 5. Klapy dymowe w grawitacyjnej wentylacji oddymiają cej powinny mieć klasę: 1) B dla klap otwieranych automatycznie; 2) B dla klap otwieranych wyłącznie w sposób ręczny Odległość między budynkami 1. Odległość między zewnętrznymi ścianami budynków niebędą cymi ścianami oddzielenia przeciwpożarowego, a mają cymi na powierzchni większej niż 65% klasę odporności ogniowej(e), określoną w 216 ust. 1 w 5 kolumnie tabeli, nie powinna, z zastrzeżeniem ust. 2 i 3, być mniejsza niż odległość w metrach określona w poniższej tabeli: str. 6

7 Rodzaj budynku oraz dla budynku PM maksymalna gę stość obciążenia ogniowego strefy pożarowej PM Q w MJ/m 2 Rodzaj budynku oraz dla budynku PM maksymalna gę stość obciążenia ogniowego strefy pożarowej PM Q w MJ/m 2 PM ZL IN Q < Q Q > ZL IN PM Q PM < Q PM Q > Jeżeli jedna ze ścian zewnętrznych usytuowana od strony są siedniego budynku lub przekrycie dachu jednego z budynków jest rozprzestrzeniają ce ogień, wówczas odległość określoną w ust. 1 należy zwiększyć o 50%, a jeżeli dotyczy to obu ścian zewnętrznych lub przekrycia dachu obu budynków - o 100%. 3. Jeżeli co najmniej w jednym z budynków znajduje się pomieszczenie zagrożone wybuchem, wówczas odległość między ich zewnętrznymi ścianami nie powinna być mniejsza niż 20 m. 4. Jeżeli ściana zewnętrzna budynku ma na powierzchni nie większej niż 65%, lecz nie mniejszej niż 30%, klasę odporności ogniowej (E), określoną w 216 ust. 1 w 5 kolumnie tabeli, wówczas odległość między tą ścianą lub jej częścią a ścianą zewnętrzną drugiego budynku należy zwiększyć w stosunku do określonej w ust. 1 i 2 o 50%. 5. Jeżeli ściana zewnętrzna budynku ma na powierzchni mniejszej niż 30% klasę odporności ogniowej (E), określoną w 216 ust. 1 w 5 kolumnie tabeli, wówczas odległość między tą ścianą lub jej częścią a ścianą zewnętrzną drugiego budynku należy zwiększyć w stosunku do określonej w ust. 1 i 2 o 100%. 6. Odległość między ścianami zewnętrznymi budynków lub częściami tych ścian może być zmniejszona o 50%, w stosunku do określonej w ust. 1-5, jeżeli we wszystkich strefach pożarowych budynków, przylegają cych odpowiednio do tych ścian lub ich części, są stosowane stałe urzą dzenia gaśnicze wodne. 7. Odległość od ściany zewnętrznej budynku lub jej części do ściany zewnętrznej drugiego budynku może być zmniejszona o 25%, w stosunku do określonej w ust. 1-5, jeżeli we wszystkich strefach pożarowych budynku, przylegają cych odpowiednio do tej ściany lub jej części, są stosowane stałe urzą dzenia gaśnicze wodne. 8. Najmniejszą odległość budynków ZL, PM, IN od granicy lasu należy przyjmować, jak odległość ścian tych budynków od ściany budynku ZL z przekryciem dachu rozprzestrzeniają cym ogień. 9. Odległości, o których mowa w ust. 1, dla budynków wymienionych w 213, bez pomieszczeń zagrożonych wybuchem, można zmniejszyć o 25 %, jeżeli są zwrócone do siebie ścianami i dachami z przekryciami nierozprzestrzeniają cymi ognia, niemają cymi otworów. 10. W pasie terenu o szerokości określonej w ust. 1-7, otaczają cym ściany zewnętrzne budynku, niebędą ce ścianami oddzielenia przeciwpożarowego, ściany zewnętrzne innego budynku powinny spełniać wymagania str. 7

8 określone w 232 ust. 4 i 5 dla ścian oddzielenia przeciwpożarowego obu budynków. 11. Wymaganie, o którym mowa w ust. 10, dotyczy pasa terenu o szerokości zmniejszonej o 50% w odniesieniu do tych ścian zewnętrznych obu budynków, które tworzą między sobą ką t 60 lub większy, lecz mniejszy niż Wymaganie, o którym mowa w ust. 10, nie dotyczy budynków, które: 1) są oddzielone od siebie ścianą oddzielenia przeciwpożarowego, spełniają cą dla obu budynków wymagania określone w 232 ust. 4 i 5, z zastrzeżeniem 218, lub 2) mają ściany zewnętrzne tworzą ce między sobą ką t nie mniejszy niż Otwarte składowisko, ze względu na usytuowanie, należy traktować jak budynek PM. str. 8
