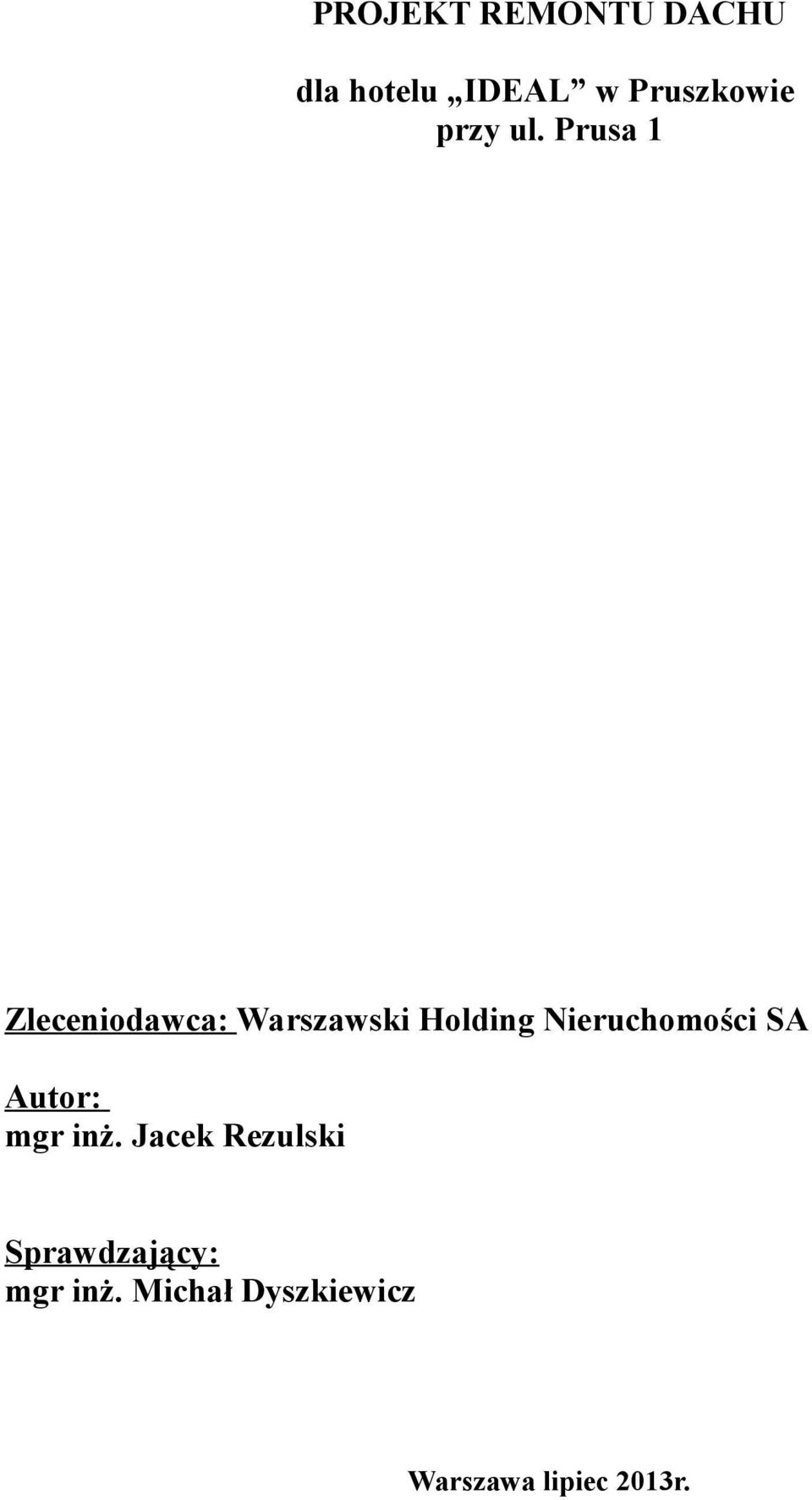

1 PROJEKT REMONTU DACHU dla hotelu IDEAL w Pruszkowie przy ul. Prusa 1 Zleceniodawca: Warszawski Holding Nieruchomości SA Autor: mgr inż. Jacek Rezulski Sprawdzający: mgr inż. Michał Dyszkiewicz Warszawa lipiec 2013r.

2 SPIS TREŚCI: I. OPIS TECHNICZNY: 1. Podstawy techniczne i opracowania związane. 2. Przedmiot opracowania i opis ogólny. 3. Obciążenia występujące w obiekcie. 4. Podstawowe materiały konstrukcyjne. 5. Opis projektowanego wzmocnienia. 6. Uwagi końcowe. 7. Obliczenia statyczne. 8. Normy i literatura. II. RYSUNKI: K.01 Więźba dachowa. K.02 Belki żelbetowe.

Podstawowe materiały konstrukcyjne. 5. Opis projektowanego wzmocnienia. 6. Uwagi końcowe.

I. CZĘŚĆ OPISOWA : 1. Podstawa opracowania: [1] Zlecenie Nr NZPz/05/2013 z dnia 08.04.2013 Warszawskiego Holdingu Nieruchomości SA z siedzibą przy ul. Świętokrzyskiej 36 w Warszawie.

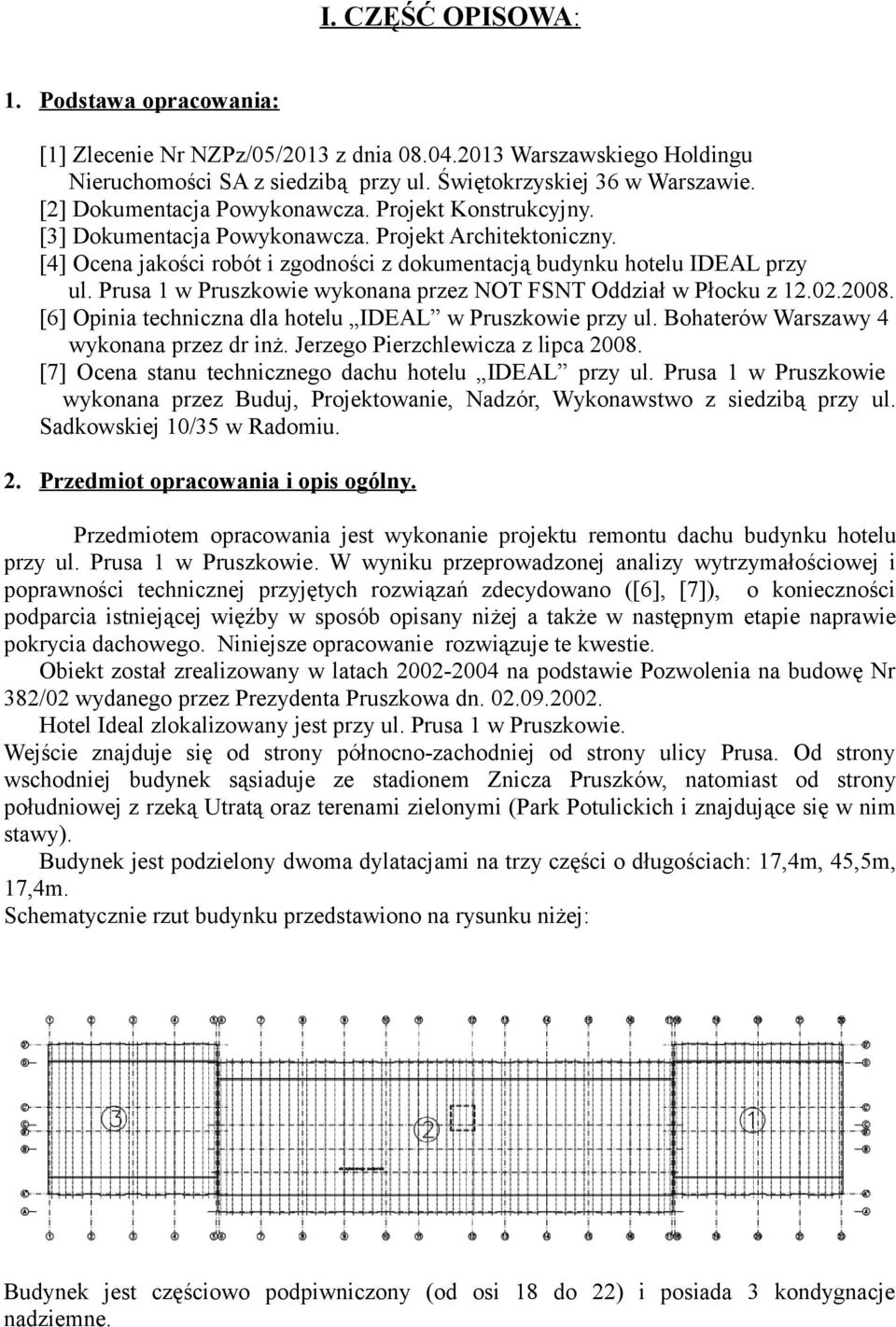

3 I. CZĘŚĆ OPISOWA : 1. Podstawa opracowania: [1] Zlecenie Nr NZPz/05/2013 z dnia Warszawskiego Holdingu Nieruchomości SA z siedzibą przy ul. Świętokrzyskiej 36 w Warszawie. [2] Dokumentacja Powykonawcza. Projekt Konstrukcyjny. [3] Dokumentacja Powykonawcza. Projekt Architektoniczny. [4] Ocena jakości robót i zgodności z dokumentacją budynku hotelu IDEAL przy ul. Prusa 1 w Pruszkowie wykonana przez NOT FSNT Oddział w Płocku z [6] Opinia techniczna dla hotelu IDEAL w Pruszkowie przy ul. Bohaterów Warszawy 4 wykonana przez dr inż. Jerzego Pierzchlewicza z lipca [7] Ocena stanu technicznego dachu hotelu IDEAL przy ul. Prusa 1 w Pruszkowie wykonana przez Buduj, Projektowanie, Nadzór, Wykonawstwo z siedzibą przy ul. Sadkowskiej 10/35 w Radomiu. 2. Przedmiot opracowania i opis ogólny. Przedmiotem opracowania jest wykonanie projektu remontu dachu budynku hotelu przy ul. Prusa 1 w Pruszkowie. W wyniku przeprowadzonej analizy wytrzymałościowej i poprawności technicznej przyjętych rozwiązań zdecydowano ([6], [7]), o konieczności podparcia istniejącej więźby w sposób opisany niżej a także w następnym etapie naprawie pokrycia dachowego. Niniejsze opracowanie rozwiązuje te kwestie. Obiekt został zrealizowany w latach na podstawie Pozwolenia na budowę Nr 382/02 wydanego przez Prezydenta Pruszkowa dn Hotel Ideal zlokalizowany jest przy ul. Prusa 1 w Pruszkowie. Wejście znajduje się od strony północno-zachodniej od strony ulicy Prusa. Od strony wschodniej budynek sąsiaduje ze stadionem Znicza Pruszków, natomiast od strony południowej z rzeką Utratą oraz terenami zielonymi (Park Potulickich i znajdujące się w nim stawy). Budynek jest podzielony dwoma dylatacjami na trzy części o długościach: 17,4m, 45,5m, 17,4m. Schematycznie rzut budynku przedstawiono na rysunku niżej: Budynek jest częściowo podpiwniczony (od osi 18 do 22) i posiada 3 kondygnacje nadziemne.

Prusa 1 w Pruszkowie wykonana przez NOT FSNT Oddział w Płocku z 12.02.2008. [6] Opinia techniczna dla hotelu IDEAL w Pruszkowie przy ul. Bohaterów Warszawy 4 wykonana przez dr inż.

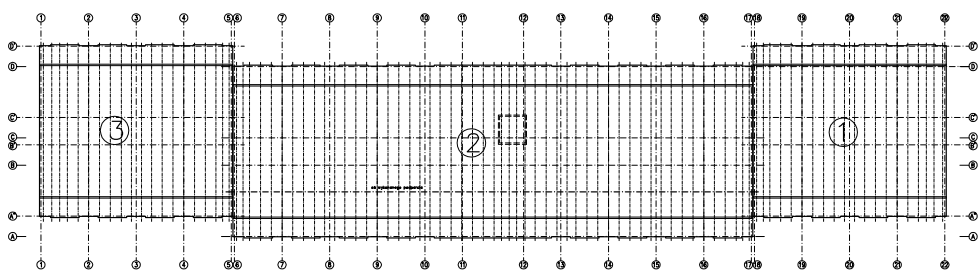

4 Dane techniczne: wymiary w rzucie 15,63x80,37m, wysokość ok. 12m, powierzchnia zabudowy 1 300m 2, kubatura m 3. Konstrukcja: fundamenty: ławy żelbetowe, w części podpiwniczonej wanna żelbetowa, fundamenty oparto na palach, ściany zewnętrzne ceramiczne, grubości 44cm, ściany wewnętrzne: silikatowe 25cm a także częściowo żelbetowe, stropy monolityczne, żelbetowe, dach płaska więźba dachowa z podparciem dwoma rzędami płatwi, pokrycie blachą powlekaną na rąbek stojący. Cel opracowania: W wyniku ugięcia krokwi oraz niedostosowania rodzaju pokrycia do spadku dachu wystąpiła znaczna nieszczelność pokrycia. Celem opracowania jest usunięcie przyczyn nieszczelności poprzez dodatkowe podparcie każdej połaci dachu oraz w przyszłości naprawę pokrycia dachu. Stan istniejący elementów objętych opracowaniem: Przekroje elementów więźby: krokwie: 65x135, 70x135[mm], słupki: 115x115 [mm], rozstaw słupków: , miecze: 30x115, płatwie: 110x140, 110x130. Rozstawy krokwi wahają się pomiędzy mm, przy czym w większości przypadków nie przekraczają 1m. W wyniku jednej z ekspertyz [6] wykonano dodatkowe podparcie jednej z połaci w segmencie środkowym (na wcześniejszym schemacie jest to segment 2). Jednak wykonano je niewłaściwie. Znajduje się ono w stanie awaryjnym i przed rozpoczęciem właściwych prac należy je rozebrać. Poniżej widok styku płatwi wykonanego dodatkowego podparcia.

częściowo żelbetowe, stropy monolityczne, żelbetowe, dach płaska więźba dachowa z podparciem dwoma rzędami płatwi, pokrycie blachą powlekaną na rąbek stojący.

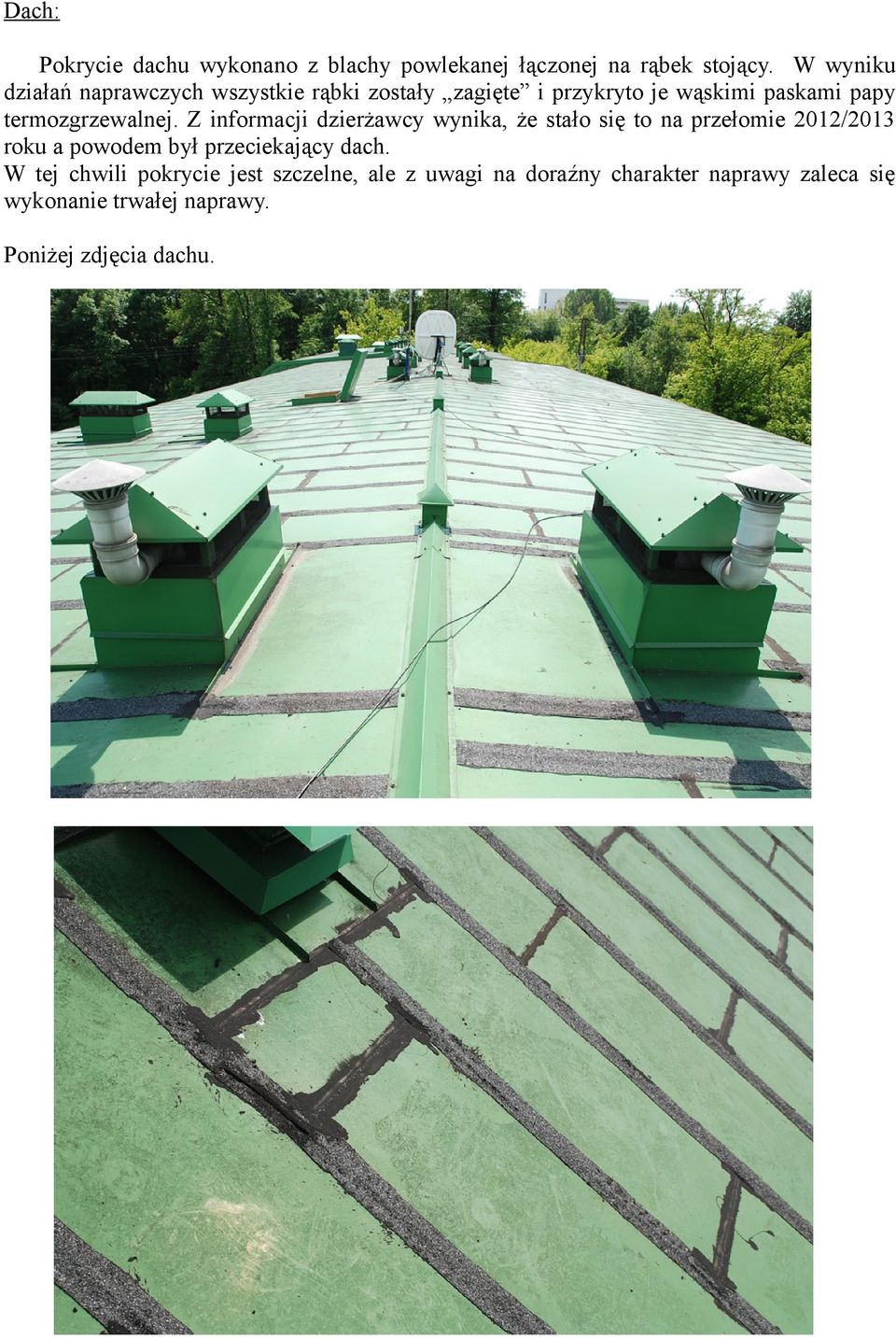

5 Dach: Pokrycie dachu wykonano z blachy powlekanej łączonej na rąbek stojący. W wyniku działań naprawczych wszystkie rąbki zostały zagięte i przykryto je wąskimi paskami papy termozgrzewalnej. Z informacji dzierżawcy wynika, że stało się to na przełomie 2012/2013 roku a powodem był przeciekający dach. W tej chwili pokrycie jest szczelne, ale z uwagi na doraźny charakter naprawy zaleca się wykonanie trwałej naprawy. Poniżej zdjęcia dachu.

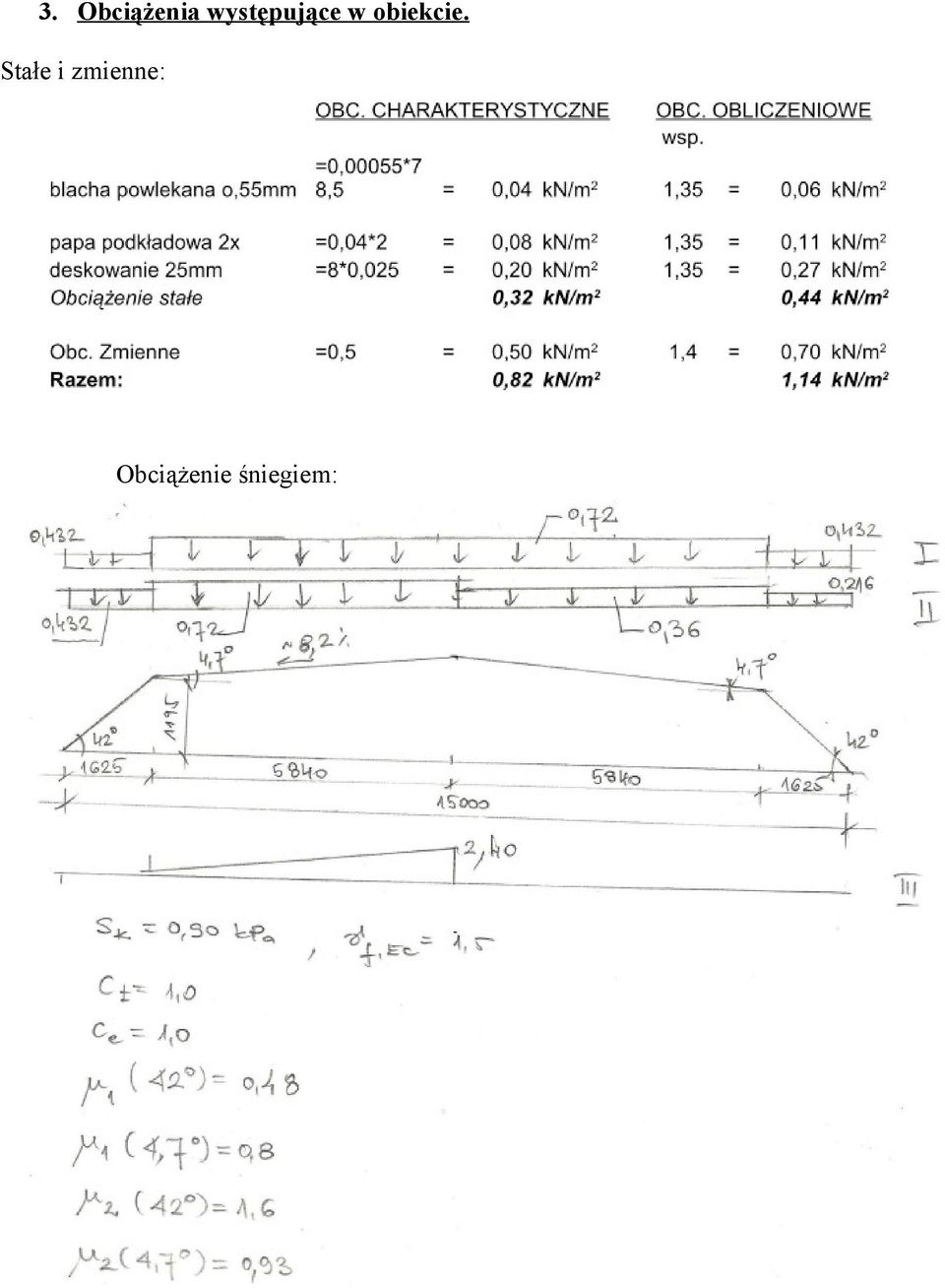

6 3. Obciążenia występujące w obiekcie. Stałe i zmienne: Obciążenie śniegiem:

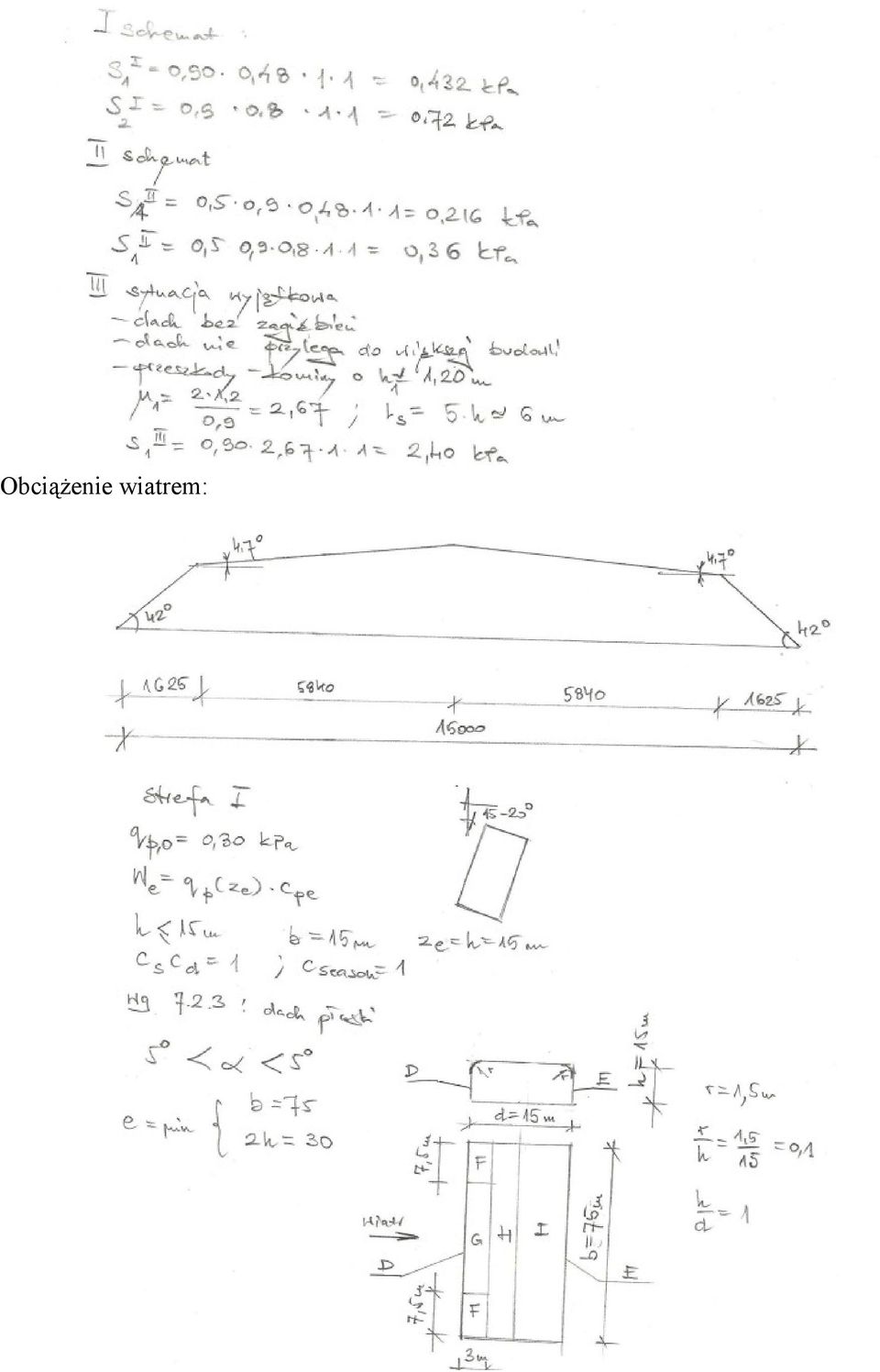

7 Obciążenie wiatrem:

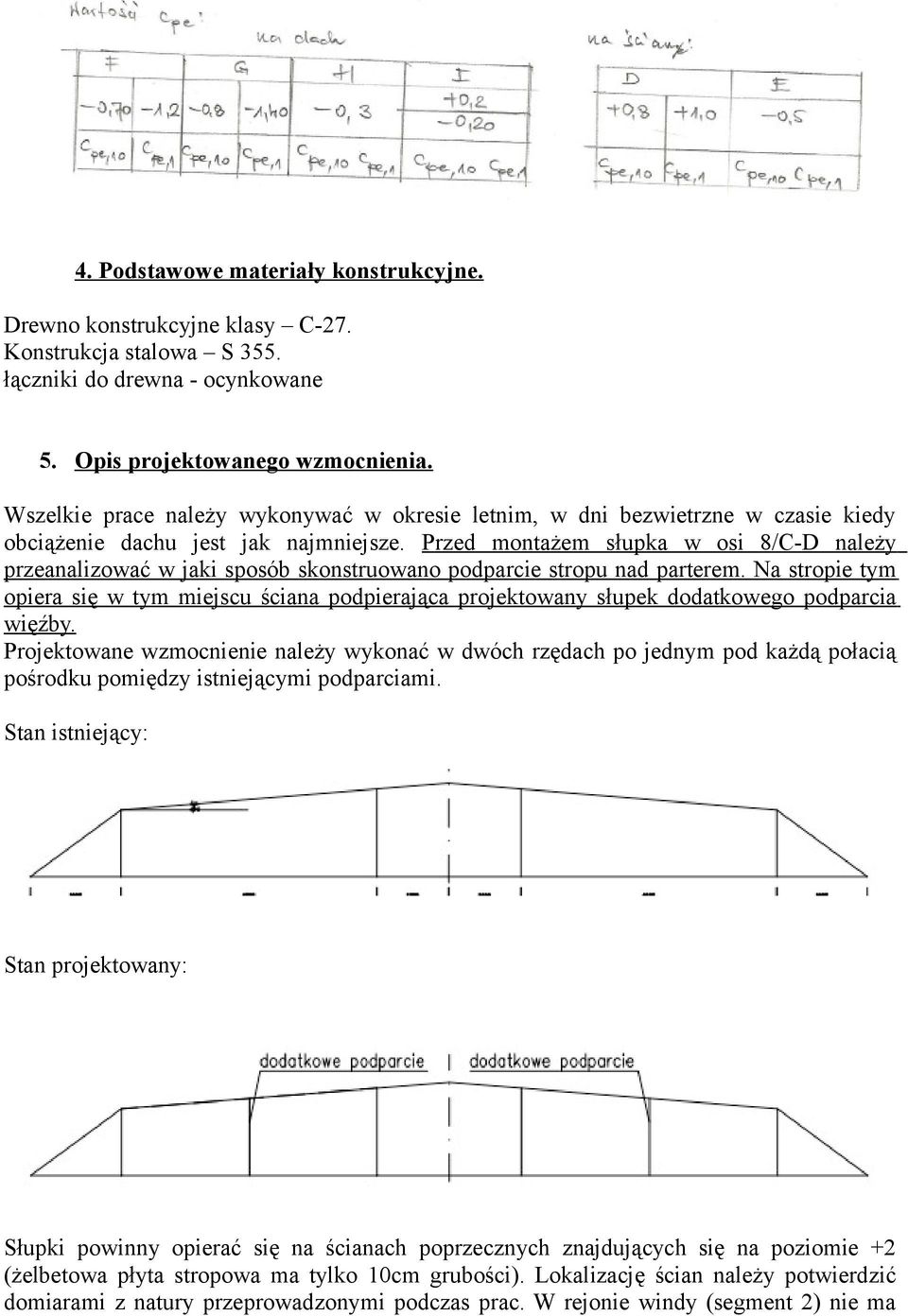

8 4. Podstawowe materiały konstrukcyjne. Drewno konstrukcyjne klasy C-27. Konstrukcja stalowa S 355. łączniki do drewna - ocynkowane 5. Opis projektowanego wzmocnienia. Wszelkie prace należy wykonywać w okresie letnim, w dni bezwietrzne w czasie kiedy obciążenie dachu jest jak najmniejsze. Przed montażem słupka w osi 8/C-D należy przeanalizować w jaki sposób skonstruowano podparcie stropu nad parterem. Na stropie tym opiera się w tym miejscu ściana podpierająca projektowany słupek dodatkowego podparcia więźby. Projektowane wzmocnienie należy wykonać w dwóch rzędach po jednym pod każdą połacią pośrodku pomiędzy istniejącymi podparciami. Stan istniejący: Stan projektowany: Słupki powinny opierać się na ścianach poprzecznych znajdujących się na poziomie +2 (żelbetowa płyta stropowa ma tylko 10cm grubości). Lokalizację ścian należy potwierdzić domiarami z natury przeprowadzonymi podczas prac. W rejonie windy (segment 2) nie ma

Przed montażem słupka w osi 8/C-D należy przeanalizować w jaki sposób skonstruowano podparcie stropu nad parterem.

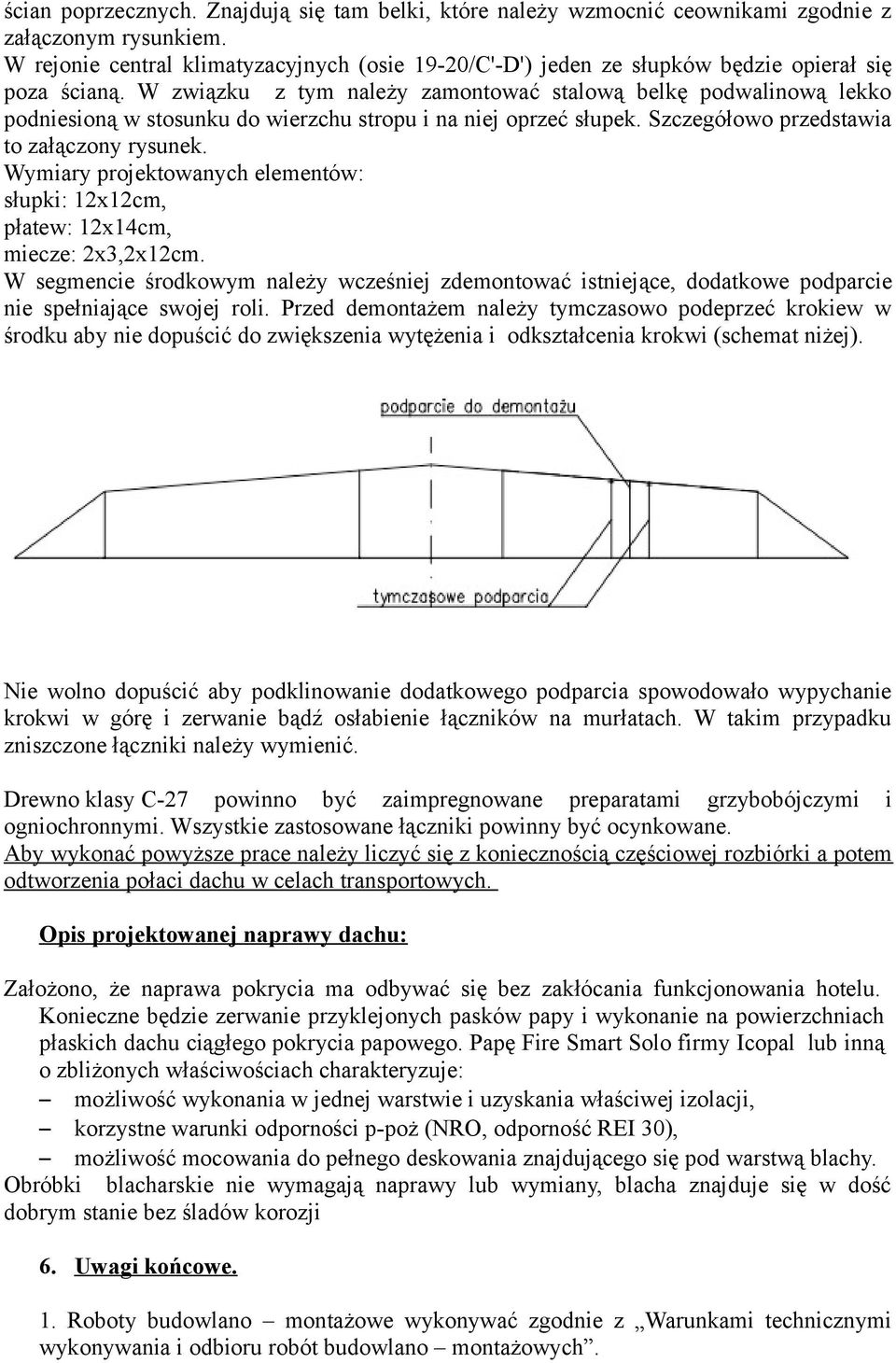

9 ścian poprzecznych. Znajdują się tam belki, które należy wzmocnić ceownikami zgodnie z załączonym rysunkiem. W rejonie central klimatyzacyjnych (osie 19-20/C'-D') jeden ze słupków będzie opierał się poza ścianą. W związku z tym należy zamontować stalową belkę podwalinową lekko podniesioną w stosunku do wierzchu stropu i na niej oprzeć słupek. Szczegółowo przedstawia to załączony rysunek. Wymiary projektowanych elementów: słupki: 12x12cm, płatew: 12x14cm, miecze: 2x3,2x12cm. W segmencie środkowym należy wcześniej zdemontować istniejące, dodatkowe podparcie nie spełniające swojej roli. Przed demontażem należy tymczasowo podeprzeć krokiew w środku aby nie dopuścić do zwiększenia wytężenia i odkształcenia krokwi (schemat niżej). Nie wolno dopuścić aby podklinowanie dodatkowego podparcia spowodowało wypychanie krokwi w górę i zerwanie bądź osłabienie łączników na murłatach. W takim przypadku zniszczone łączniki należy wymienić. Drewno klasy C-27 powinno być zaimpregnowane preparatami grzybobójczymi i ogniochronnymi. Wszystkie zastosowane łączniki powinny być ocynkowane. Aby wykonać powyższe prace należy liczyć się z koniecznością częściowej rozbiórki a potem odtworzenia połaci dachu w celach transportowych. Opis projektowanej naprawy dachu: Założono, że naprawa pokrycia ma odbywać się bez zakłócania funkcjonowania hotelu. Konieczne będzie zerwanie przyklejonych pasków papy i wykonanie na powierzchniach płaskich dachu ciągłego pokrycia papowego. Papę Fire Smart Solo firmy Icopal lub inną o zbliżonych właściwościach charakteryzuje: możliwość wykonania w jednej warstwie i uzyskania właściwej izolacji, korzystne warunki odporności p-poż (NRO, odporność REI 30), możliwość mocowania do pełnego deskowania znajdującego się pod warstwą blachy. Obróbki blacharskie nie wymagają naprawy lub wymiany, blacha znajduje się w dość dobrym stanie bez śladów korozji 6. Uwagi końcowe. 1. Roboty budowlano montażowe wykonywać zgodnie z Warunkami technicznymi wykonywania i odbioru robót budowlano montażowych.

W związku z tym należy zamontować stalową belkę podwalinową lekko podniesioną w stosunku do wierzchu stropu i na niej oprzeć słupek. Szczegółowo przedstawia to załączony rysunek.

10 2. Prace budowlane należy wykonywać zgodnie z przepisami BHP pod nadzorem uprawnionych do tego osób. 3. Materiały użyte w budynku muszą posiadać ważne aprobaty techniczne, atesty, itp. 7. Obliczenia statyczne 1. Belki przy windzie: Dane belka 25x45 (cm) Beton B-30 Zbrojenie dół 2#14, góra 2#16+2#16 nad podporą przy wsporniku znak 18G2, A-III Obciążenia: dodatkowe obciążenie stanowi siła skupiona w środku rozpiętości 6,3m Rk=22,3kN Rsd=31,5kN

Belki przy windzie: Dane belka 25x45 (cm) Beton B-30 Zbrojenie dół 2#14, góra 2#16+2#16 nad podporą przy

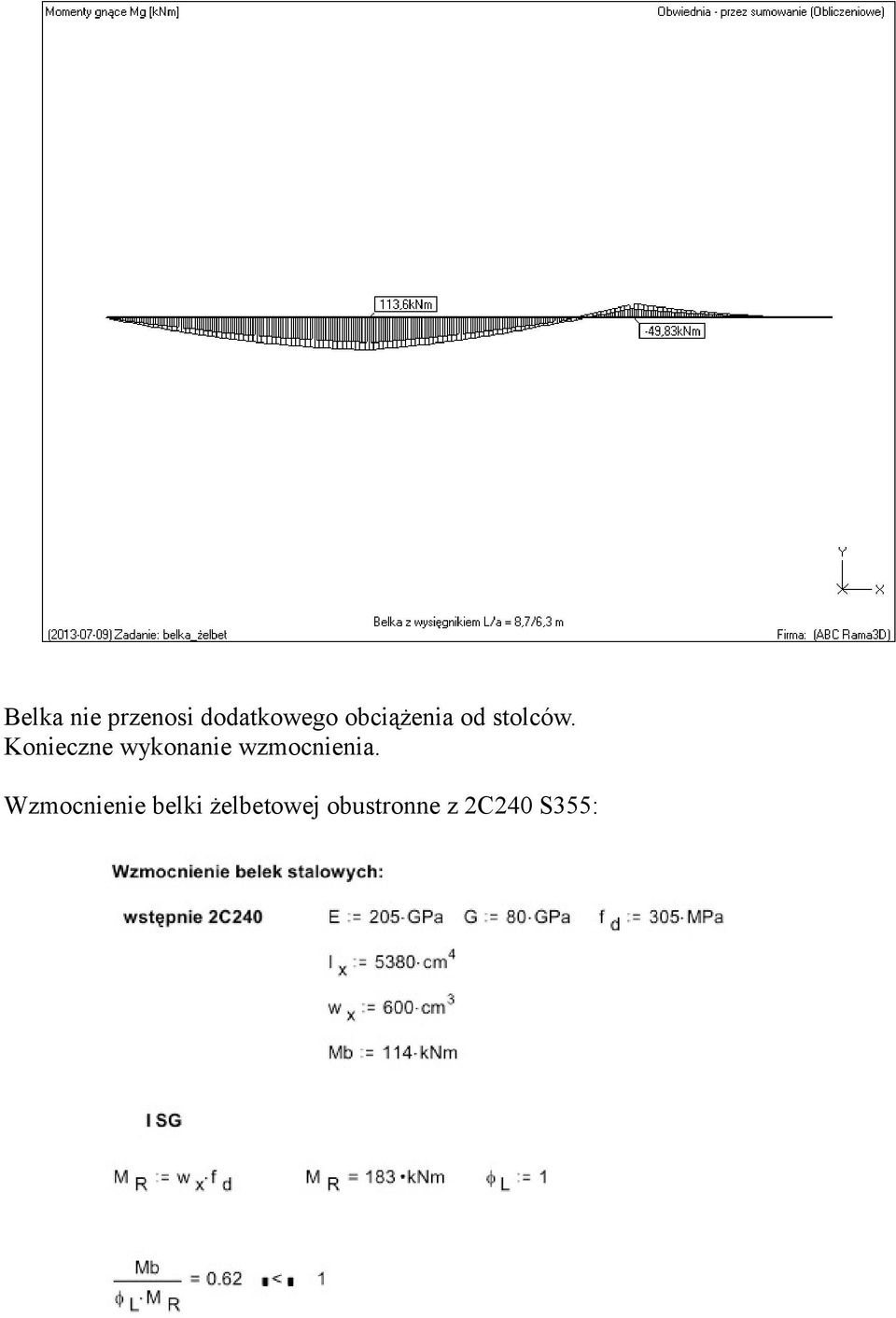

11 Belka nie przenosi dodatkowego obciążenia od stolców. Konieczne wykonanie wzmocnienia. Wzmocnienie belki żelbetowej obustronne z 2C240 S355:

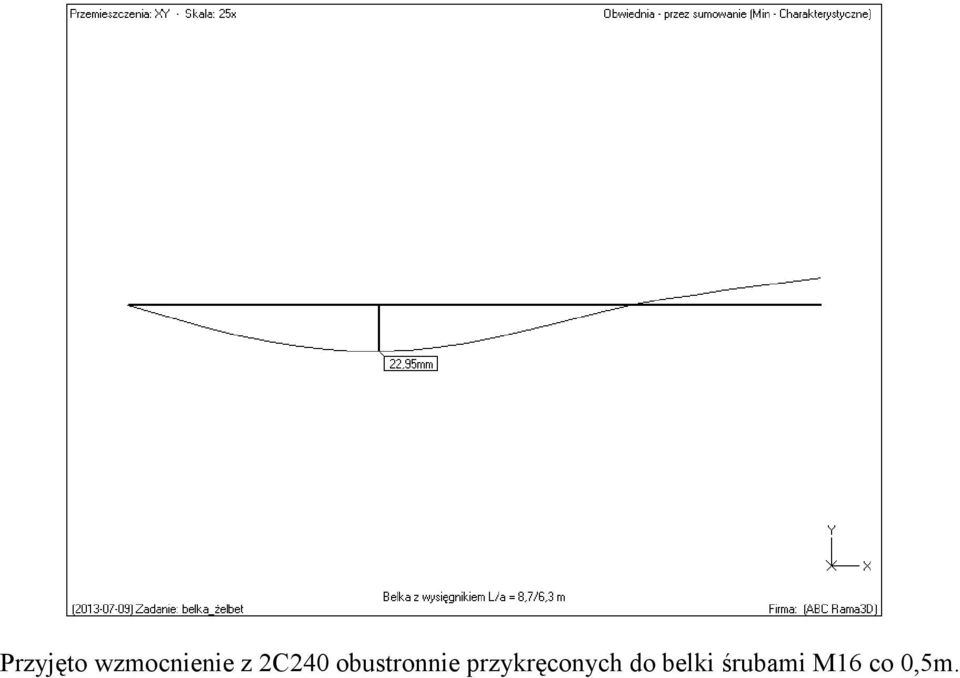

12 Przyjęto wzmocnienie z 2C240 obustronnie przykręconych do belki śrubami M16 co 0,5m.

13 8. Normy i literatura:. [8.1] PN-B-02361:1999 Pochylenia połaci dachowych. [8.2] PN-B-02361:2010 Pochylenia połaci dachowych. [8.3] PN-82/B Obciążenia budowli. Zasady ustalania wartości. [8.4] PN-82/B Obciążenia budowli. Obciążenia stałe. [8.5] PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne.podstawowe obciążenia technologiczne i montażowe. [8.6] PN-EN Eurokod 1 Oddziaływania na konstrukcje. Część 1-3: Oddziaływania ogólne Obciążenie śniegiem. [8.7] PN-EN Eurokod 1 Oddziaływania na konstrukcje. Oddziaływania ogólne Obciążenie wiatrem. [8.8] PN-77/B Obciążenia w obliczeniach statycznych. Obciążenie wiatrem. [8.9] PN-B-03150:2000+Az1+Az2+Az3 Konstrukcje drewniane. Obliczenia statyczne i projektowanie. [8.10] PN-EN 338:2004 Drewno konstrukcyjne. Klasy wytrzymałości. [8.11] D. Spiżewska, E. Masłowski Wzmacnianie konstrukcji budowlanych. Wa-wa Arkady [8.12] J. Hoła, P. Pietraszek, K. Schabowicz Obliczanie konstrukcji budynków wznoszonych tradycyjnie DOW [8.13] Cz. Wajdzik, J. Dąbrowski Tradycyjne więźby dachowe wyd. IV WUP Wrocław 1997.

Część 1-3: Oddziaływania ogólne Obciążenie śniegiem. [8.7] PN-EN 1991-1-4 - Eurokod 1 Oddziaływania na konstrukcje. Oddziaływania ogólne Obciążenie wiatrem. [8.8] PN-77/B02017 - Obciążenia w obliczeniach statycznych.
