PROJEKT BUDOWLANY REMONTU SANITARIATÓW W GMACHU MINISTERSTWA ZDROWIA PAŁACU PACA

Transkrypt

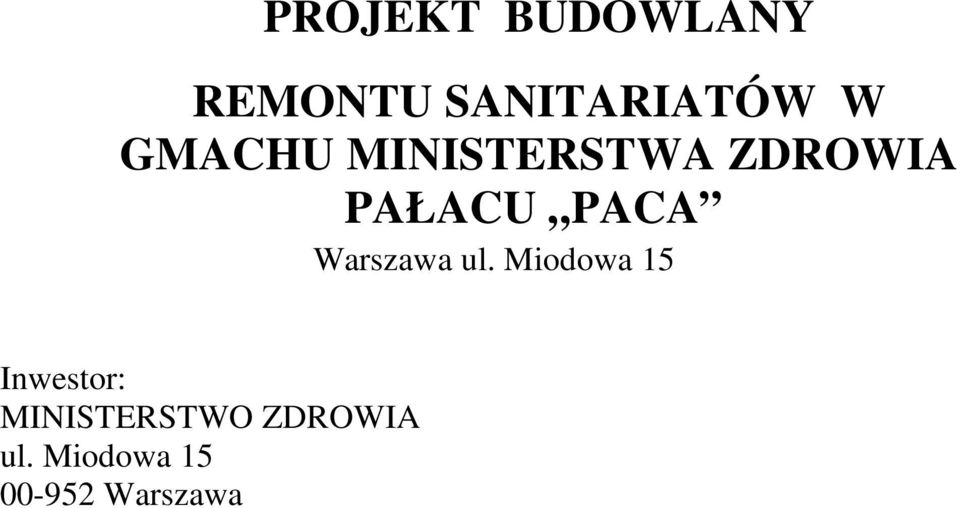

1 PROJEKT BUDOWLANY REMONTU SANITARIATÓW W GMACHU MINISTERSTWA ZDROWIA PAŁACU PACA Warszawa ul. Miodowa 15 Inwestor: MINISTERSTWO ZDROWIA ul. Miodowa Warszawa Projektował : MGR INŻ. ARCH. PIOTR KRAWIEC upr. Bud. Nr MA/082/13 2 marca 2015r. EGZ... MICHAŁÓW 45A OKUNIEW NIP PL , REGON Tel: domretro@wp.pl

2 SPIS TREŚCI: - KSEROKOPIE UPRAWNIEŃ - KSEROKOPIE ZAŚWIADZCZEŃ O PRZYNALEŻNOŚCI DO IZBY - SPIS TREŚCI CZĘŚĆ OPISOWA: 1. TEMAT OPRACOWANIA PODSTAWA OPRACOWANIA LOKALIZACJA OPIS PROJEKTOWANYCH PRAC WYTYCZNE MATERIAŁOWE INFORMACJA DOTYCZĄCA BIOZ UWAGI KOŃCOWE...6 OŚWIADCZENIE PROJEKTANTÓW ZAŁĄCZNIK FOTOGRAFICZNY - CZĘŚĆ RYSUNKOWA : RYS.1. Sytuacja RYS.2. Wc męski - rzut II piętro część B - nr6 1:50 RYS.3. Wc męski przekroje - II piętro część B - nr6 1:50 RYS.4. Wc damski - rzut - II piętro część B - nr7 1:50 RYS.5. Wc damski przekroje - II piętro część B - nr7 1:50 RYS.6. Wc męski - rzut I piętro część B nr8 1:50 RYS.7. Wc męski przekroje - I piętro część B - nr8 1:50 RYS.8. Wc damski - rzut - I piętro część B - nr9 1:50 RYS.9. Wc damski przekroje - I piętro część B - nr9 1:50 RYS.10. Wc męski/damski - rzut I piętro część B nr10/11 1:50 RYS.11. Wc męski/damski przekroje - I piętro część B - nr10/11 1:50 RYS.12. Wc męski/damski - rzut I piętro część B nr12/13 1:50 RYS.13. Wc męski/damski przekroje - I piętro część B - nr12/13 1:50 RYS.14. Wc - rzut 1 piętro część C nr151 1:50 RYS.15. Wc przekroje 1 piętro część C - nr151 1:50 RYS.16. Wc - rzut 1 piętro część C nr148 1:50 RYS.17. Wc przekroje 1 piętro część B - nr148 1:50 RYS.18. Wc - rzut 2 piętro część C nr215 1:50 RYS.19. Wc przekroje 2 piętro część C - nr215 1:50 RYS.20. Wc - rzut 2 piętro część C nr105 1:50 RYS.21. Wc przekroje 2 piętro część C - nr105 1:50 RYS.22. Pom. socjalne - rzut parter część A nr25 1:50 RYS.23. Pom. Socjalne przekroje parter część A - nr25 1:50 RYS.24. Pom. socjalne piwnica część C 1:50 RYS.25. Zestawienie stolarki 2

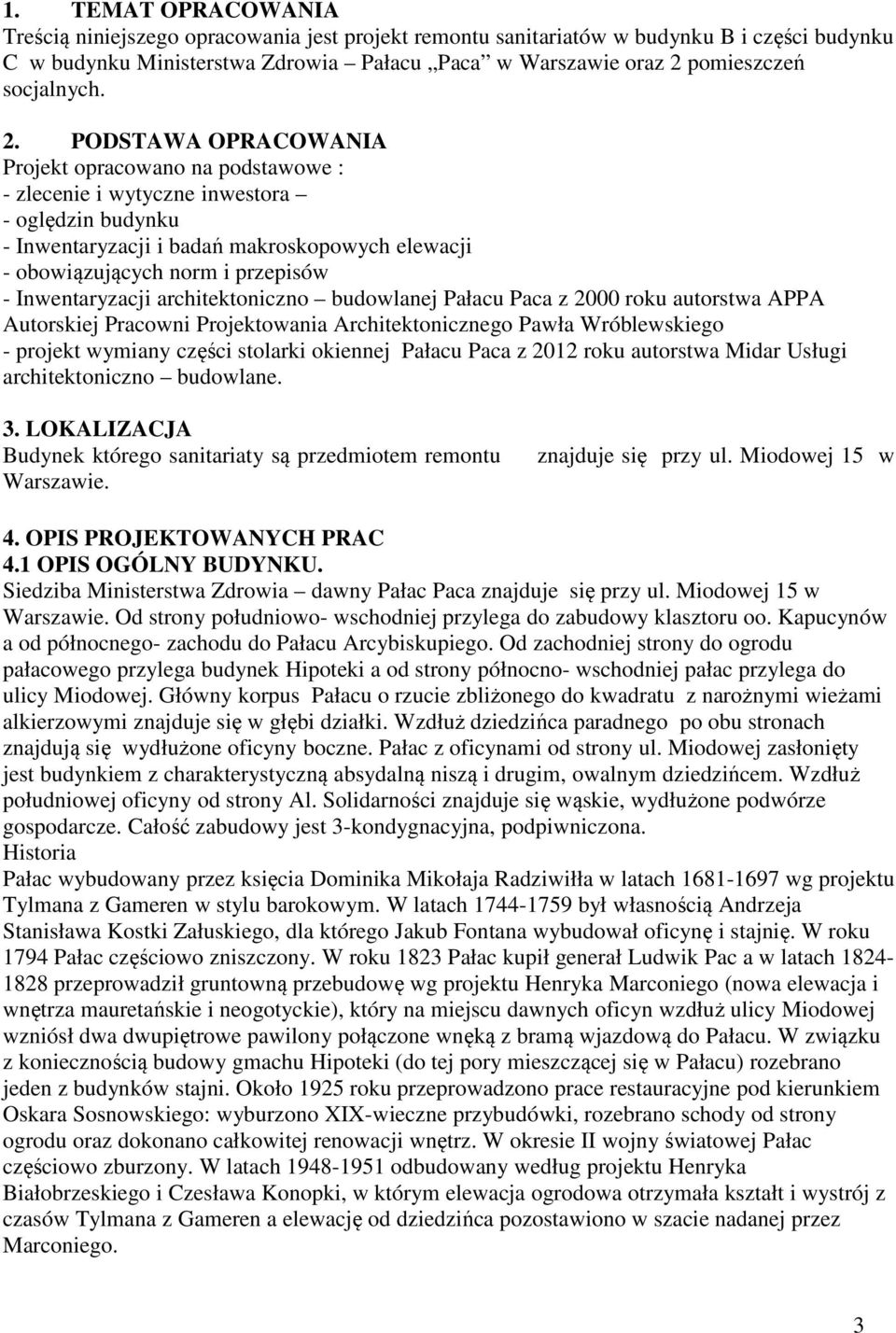

3 1. TEMAT OPRACOWANIA Treścią niniejszego opracowania jest projekt remontu sanitariatów w budynku B i części budynku C w budynku Ministerstwa Zdrowia Pałacu Paca w Warszawie oraz 2 pomieszczeń socjalnych. 2. PODSTAWA OPRACOWANIA Projekt opracowano na podstawowe : - zlecenie i wytyczne inwestora - oględzin budynku - Inwentaryzacji i badań makroskopowych elewacji - obowiązujących norm i przepisów - Inwentaryzacji architektoniczno budowlanej Pałacu Paca z 2000 roku autorstwa APPA Autorskiej Pracowni Projektowania Architektonicznego Pawła Wróblewskiego - projekt wymiany części stolarki okiennej Pałacu Paca z 2012 roku autorstwa Midar Usługi architektoniczno budowlane. 3. LOKALIZACJA Budynek którego sanitariaty są przedmiotem remontu Warszawie. znajduje się przy ul. Miodowej 15 w 4. OPIS PROJEKTOWANYCH PRAC 4.1 OPIS OGÓLNY BUDYNKU. Siedziba Ministerstwa Zdrowia dawny Pałac Paca znajduje się przy ul. Miodowej 15 w Warszawie. Od strony południowo- wschodniej przylega do zabudowy klasztoru oo. Kapucynów a od północnego- zachodu do Pałacu Arcybiskupiego. Od zachodniej strony do ogrodu pałacowego przylega budynek Hipoteki a od strony północno- wschodniej pałac przylega do ulicy Miodowej. Główny korpus Pałacu o rzucie zbliżonego do kwadratu z narożnymi wieżami alkierzowymi znajduje się w głębi działki. Wzdłuż dziedzińca paradnego po obu stronach znajdują się wydłużone oficyny boczne. Pałac z oficynami od strony ul. Miodowej zasłonięty jest budynkiem z charakterystyczną absydalną niszą i drugim, owalnym dziedzińcem. Wzdłuż południowej oficyny od strony Al. Solidarności znajduje się wąskie, wydłużone podwórze gospodarcze. Całość zabudowy jest 3-kondygnacyjna, podpiwniczona. Historia Pałac wybudowany przez księcia Dominika Mikołaja Radziwiłła w latach wg projektu Tylmana z Gameren w stylu barokowym. W latach był własnością Andrzeja Stanisława Kostki Załuskiego, dla którego Jakub Fontana wybudował oficynę i stajnię. W roku 1794 Pałac częściowo zniszczony. W roku 1823 Pałac kupił generał Ludwik Pac a w latach przeprowadził gruntowną przebudowę wg projektu Henryka Marconiego (nowa elewacja i wnętrza mauretańskie i neogotyckie), który na miejscu dawnych oficyn wzdłuż ulicy Miodowej wzniósł dwa dwupiętrowe pawilony połączone wnęką z bramą wjazdową do Pałacu. W związku z koniecznością budowy gmachu Hipoteki (do tej pory mieszczącej się w Pałacu) rozebrano jeden z budynków stajni. Około 1925 roku przeprowadzono prace restauracyjne pod kierunkiem Oskara Sosnowskiego: wyburzono XIX-wieczne przybudówki, rozebrano schody od strony ogrodu oraz dokonano całkowitej renowacji wnętrz. W okresie II wojny światowej Pałac częściowo zburzony. W latach odbudowany według projektu Henryka Białobrzeskiego i Czesława Konopki, w którym elewacja ogrodowa otrzymała kształt i wystrój z czasów Tylmana z Gameren a elewację od dziedzińca pozostawiono w szacie nadanej przez Marconiego. 3

4 4.2 STAN ISTNIEJĄCY SANITARIATÓW Sanitariaty w pałacu Paca mają układ funkcjonalny i wystrój współczesny. Sanitariaty są w stanie technicznym złym, są małe, z ciasnymi kabinami, ze zbyt małą ilością umywalek w stosunku do ilości muszli. Ilość sanitariatów jest niewystarczająca do ilości pracowników..wieloletnia eksploatacja, doraźne, niedbałe remonty, z zastosowaniem różnych materiałów, spowodowały że sanitariaty wymagają gruntownego remontu. 4.3 PROJEKTOWANE PRACE W ramach projektowanych prac wykonany zostanie remont 12 sanitariatów i 2 pomieszczenia socjalne. Zostaną one częściowo przebudowane w celu poprawienia ich funkcjonalności. Wszystkie ścianki murowane, wydzielające kabiny klozetowe zostaną zastąpione ściankami z tworzywa sztucznego, wodoodpornych w kolorze szarym lub bezowym. W ten sposób kabiny będą większe i wygodniejsze. Ściany zostaną obłożone płytami g-k wodoodpornymi w celu ich wyrównania. Wymieniona zostanie glazura i płytki terakotowe, które zostaną zastąpione płytkami gresowymi. Muszle klozetowe typu kompakt zastąpione zostaną muszlami wiszącymi. Umywalki w prawie wszystkich sanitariatach zostaną zamontowane na blatach z konglomeratu marmurowego. W przypadku braku możliwości zamontowania blatu, zamontowane zostaną umywalki wiszące z pół postumentem. Baterie umywalkowe stojące. W przypadku gdy występują instalacje prowadzone po ścianach i pod sufitami, projektuje się je zasłonić za pomocą sufitów podwieszonych, modułowych w kolorze białym. Okna nie wchodzą w zakres projektowanego remontu z wyjątkiem pomieszczenia socjalnego w budynku C zlokalizowanego w Piwnicy. Nowe okno należy wykonać jako kopie istniejącego ale stosując okucia obwiedniowe i szklenie zespolone.. Wymianie podlegają jednak parapety które zostaną wykonane z konglomeratu marmurowego identycznego jak blaty. Wymienione zostaną też drzwi do sanitariatów. Wymieniony będzie też osprzęt i oprawy elektryczne oraz sprzęt sanitarny. 5. WYTYCZNE MATERIAŁOWE Projektowany zakres prac przedstawiono na rysunkach. GLAZURA - o wielkości 20x20cm, w kolorze wg. Opisu na rysunkach. Fuga gr. 2 mm w kolorze płytek. GRES - Posadzka wykończona płytkami gresowymi wg. Wymiarów i w kolorze podanych na rysunku. ułożonymi w karo. Fuga gr. 2 mm w kolorze płytek. Płytki muszą być przeznaczone do stosowania w obiektach użyteczności publicznej i być antypoślizgowe. SUFIT PODWIESZONY- sufit podwieszony modułowy 60x60 do pomieszczeń mokrych, w kolorze białym np. f-my ROCKFON Tropic E 60x60 konstrukcja T15, kątownik przyścienny RackLink 15 BLATY, PARAPETY - Blat pod umywalki wykonany zostanie z konglomeratu marmurowego w kolorze Bruccia Aurora f-my EXPODEM gr. 3 cm mocowane do ściany poprzez ich wbetonowanie oraz wzmocnienie kątownikiem mosiężnych oraz dodatkową nogą. (jeżeli jest taka konieczność. STOLARKA WEWNĘTRZNA - Stolarka drzwiowa wewnętrzna typowa, drewniana, 4

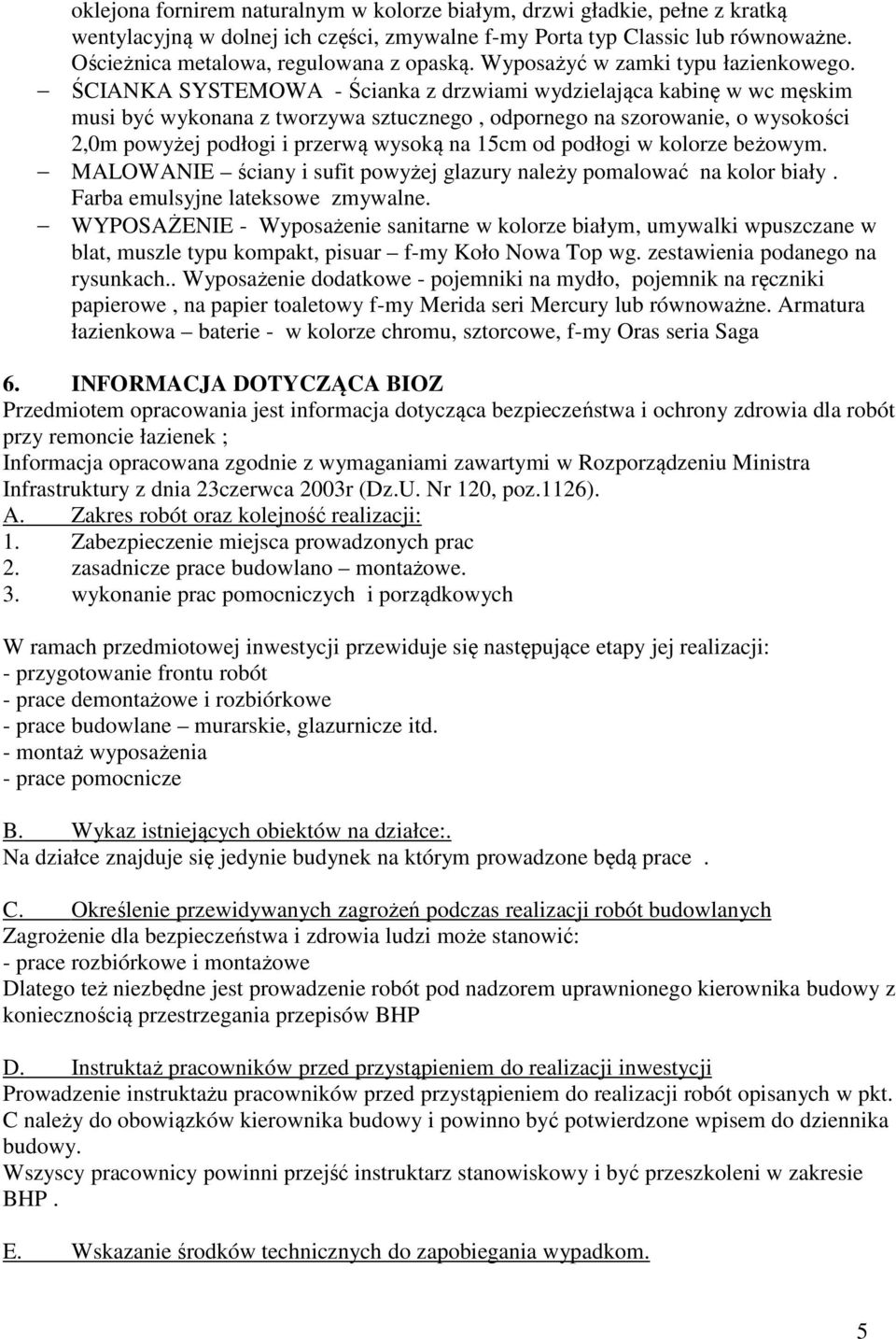

5 oklejona fornirem naturalnym w kolorze białym, drzwi gładkie, pełne z kratką wentylacyjną w dolnej ich części, zmywalne f-my Porta typ Classic lub równoważne. Ościeżnica metalowa, regulowana z opaską. Wyposażyć w zamki typu łazienkowego. ŚCIANKA SYSTEMOWA - Ścianka z drzwiami wydzielająca kabinę w wc męskim musi być wykonana z tworzywa sztucznego, odpornego na szorowanie, o wysokości 2,0m powyżej podłogi i przerwą wysoką na 15cm od podłogi w kolorze beżowym. MALOWANIE ściany i sufit powyżej glazury należy pomalować na kolor biały. Farba emulsyjne lateksowe zmywalne. WYPOSAŻENIE - Wyposażenie sanitarne w kolorze białym, umywalki wpuszczane w blat, muszle typu kompakt, pisuar f-my Koło Nowa Top wg. zestawienia podanego na rysunkach.. Wyposażenie dodatkowe - pojemniki na mydło, pojemnik na ręczniki papierowe, na papier toaletowy f-my Merida seri Mercury lub równoważne. Armatura łazienkowa baterie - w kolorze chromu, sztorcowe, f-my Oras seria Saga 6. INFORMACJA DOTYCZĄCA BIOZ Przedmiotem opracowania jest informacja dotycząca bezpieczeństwa i ochrony zdrowia dla robót przy remoncie łazienek ; Informacja opracowana zgodnie z wymaganiami zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia 23czerwca 2003r (Dz.U. Nr 120, poz.1126). A. Zakres robót oraz kolejność realizacji: 1. Zabezpieczenie miejsca prowadzonych prac 2. zasadnicze prace budowlano montażowe. 3. wykonanie prac pomocniczych i porządkowych W ramach przedmiotowej inwestycji przewiduje się następujące etapy jej realizacji: - przygotowanie frontu robót - prace demontażowe i rozbiórkowe - prace budowlane murarskie, glazurnicze itd. - montaż wyposażenia - prace pomocnicze B. Wykaz istniejących obiektów na działce:. Na działce znajduje się jedynie budynek na którym prowadzone będą prace. C. Określenie przewidywanych zagrożeń podczas realizacji robót budowlanych Zagrożenie dla bezpieczeństwa i zdrowia ludzi może stanowić: - prace rozbiórkowe i montażowe Dlatego też niezbędne jest prowadzenie robót pod nadzorem uprawnionego kierownika budowy z koniecznością przestrzegania przepisów BHP D. Instruktaż pracowników przed przystąpieniem do realizacji inwestycji Prowadzenie instruktażu pracowników przed przystąpieniem do realizacji robót opisanych w pkt. C należy do obowiązków kierownika budowy i powinno być potwierdzone wpisem do dziennika budowy. Wszyscy pracownicy powinni przejść instruktarz stanowiskowy i być przeszkoleni w zakresie BHP. E. Wskazanie środków technicznych do zapobiegania wypadkom. 5

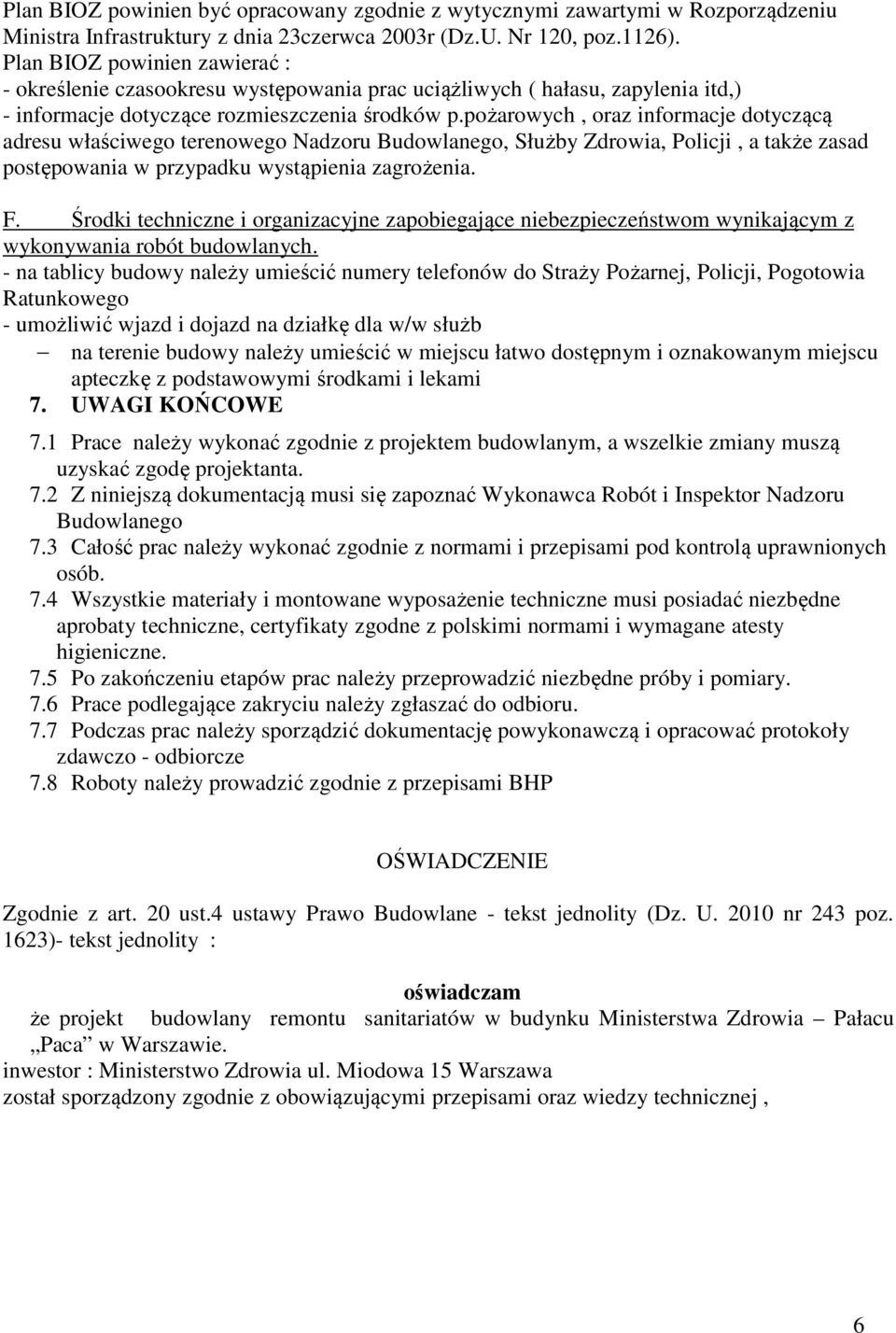

6 Plan BIOZ powinien być opracowany zgodnie z wytycznymi zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia 23czerwca 2003r (Dz.U. Nr 120, poz.1126). Plan BIOZ powinien zawierać : - określenie czasookresu występowania prac uciążliwych ( hałasu, zapylenia itd,) - informacje dotyczące rozmieszczenia środków p.pożarowych, oraz informacje dotyczącą adresu właściwego terenowego Nadzoru Budowlanego, Służby Zdrowia, Policji, a także zasad postępowania w przypadku wystąpienia zagrożenia. F. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych. - na tablicy budowy należy umieścić numery telefonów do Straży Pożarnej, Policji, Pogotowia Ratunkowego - umożliwić wjazd i dojazd na działkę dla w/w służb na terenie budowy należy umieścić w miejscu łatwo dostępnym i oznakowanym miejscu apteczkę z podstawowymi środkami i lekami 7. UWAGI KOŃCOWE 7.1 Prace należy wykonać zgodnie z projektem budowlanym, a wszelkie zmiany muszą uzyskać zgodę projektanta. 7.2 Z niniejszą dokumentacją musi się zapoznać Wykonawca Robót i Inspektor Nadzoru Budowlanego 7.3 Całość prac należy wykonać zgodnie z normami i przepisami pod kontrolą uprawnionych osób. 7.4 Wszystkie materiały i montowane wyposażenie techniczne musi posiadać niezbędne aprobaty techniczne, certyfikaty zgodne z polskimi normami i wymagane atesty higieniczne. 7.5 Po zakończeniu etapów prac należy przeprowadzić niezbędne próby i pomiary. 7.6 Prace podlegające zakryciu należy zgłaszać do odbioru. 7.7 Podczas prac należy sporządzić dokumentację powykonawczą i opracować protokoły zdawczo - odbiorcze 7.8 Roboty należy prowadzić zgodnie z przepisami BHP OŚWIADCZENIE Zgodnie z art. 20 ust.4 ustawy Prawo Budowlane - tekst jednolity (Dz. U nr 243 poz. 1623)- tekst jednolity : oświadczam że projekt budowlany remontu sanitariatów w budynku Ministerstwa Zdrowia Pałacu Paca w Warszawie. inwestor : Ministerstwo Zdrowia ul. Miodowa 15 Warszawa został sporządzony zgodnie z obowiązującymi przepisami oraz wiedzy technicznej, Projektował : MGR INŻ. ARCH. PIOTR KRAWIEC upr. Bud. Nr MA/082/13 2 marca 2015r 6
