I. Formularz cenowy załącznik nr 3 do SIWZ_zadanie nr 3

Transkrypt

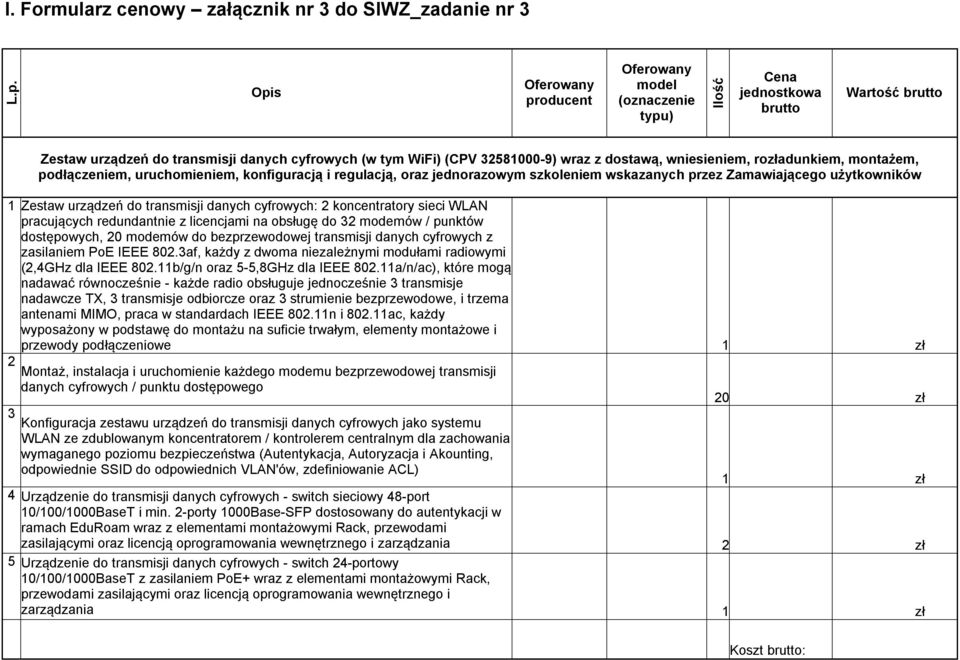

1 I. Formularz cenowy załącznik nr 3 do SIWZ_zadanie nr 3 L.p. Opis Oferowany producent Oferowany model (oznaczenie typu) Ilość Cena jednostkowa brutto Wartość brutto Zestaw urządzeń do transmisji danych cyfrowych (w tym WiFi) (CPV ) wraz z dostawą, wniesieniem, rozładunkiem, montażem, podłączeniem, uruchomieniem, konfiguracją i regulacją, oraz jednorazowym szkoleniem wskazanych przez Zamawiającego użytkowników 1 Zestaw urządzeń do transmisji danych cyfrowych: 2 koncentratory sieci WLAN pracujących redundantnie z licencjami na obsługę do 32 modemów / punktów dostępowych, 20 modemów do bezprzewodowej transmisji danych cyfrowych z zasilaniem PoE IEEE 802.3af, każdy z dwoma niezależnymi modułami radiowymi (2,4GHz dla IEEE b/g/n oraz 5-5,8GHz dla IEEE a/n/ac), które mogą nadawać równocześnie - każde radio obsługuje jednocześnie 3 transmisje nadawcze TX, 3 transmisje odbiorcze oraz 3 strumienie bezprzewodowe, i trzema antenami MIMO, praca w standardach IEEE n i ac, każdy wyposażony w podstawę do montażu na suficie trwałym, elementy montażowe i przewody podłączeniowe 1 zł 2 Montaż, instalacja i uruchomienie każdego modemu bezprzewodowej transmisji danych cyfrowych / punktu dostępowego 20 zł 3 Konfiguracja zestawu urządzeń do transmisji danych cyfrowych jako systemu WLAN ze zdublowanym koncentratorem / kontrolerem centralnym dla zachowania wymaganego poziomu bezpieczeństwa (Autentykacja, Autoryzacja i Akounting, odpowiednie SSID do odpowiednich VLAN'ów, zdefiniowanie ACL) 1 zł 4 Urządzenie do transmisji danych cyfrowych - switch sieciowy 48-port 10/100/1000BaseT i min. 2-porty 1000Base-SFP dostosowany do autentykacji w ramach EduRoam wraz z elementami montażowymi Rack, przewodami zasilającymi oraz licencją oprogramowania wewnętrznego i zarządzania 2 zł 5 Urządzenie do transmisji danych cyfrowych - switch 24-portowy 10/100/1000BaseT z zasilaniem PoE+ wraz z elementami montażowymi Rack, przewodami zasilającymi oraz licencją oprogramowania wewnętrznego i zarządzania 1 zł Koszt brutto:

2

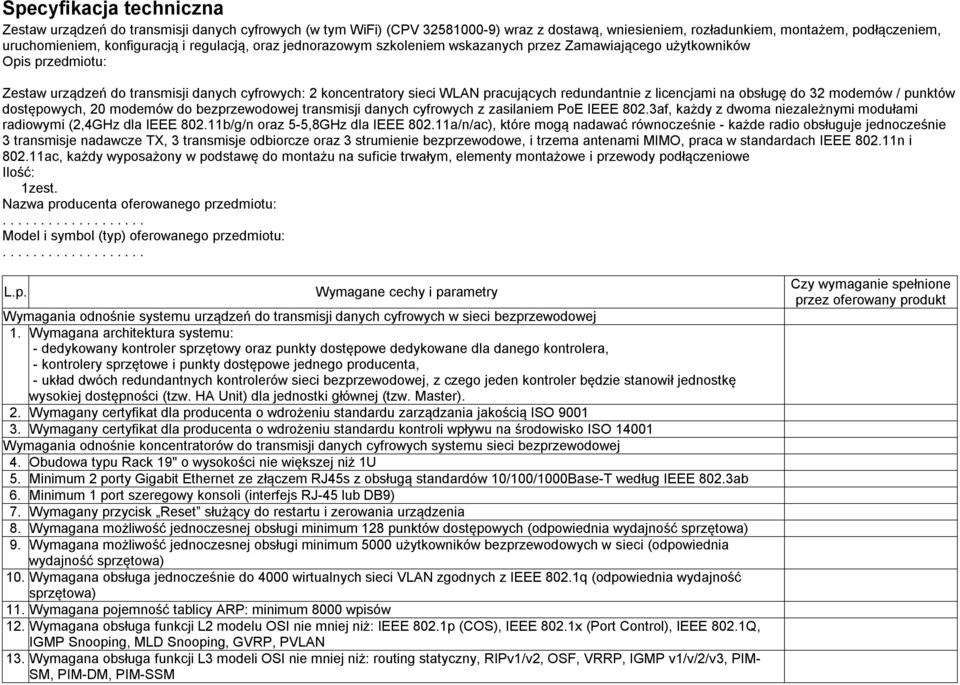

3 Specyfikacja techniczna Zestaw urządzeń do transmisji danych cyfrowych (w tym WiFi) (CPV ) wraz z dostawą, wniesieniem, rozładunkiem, montażem, podłączeniem, uruchomieniem, konfiguracją i regulacją, oraz jednorazowym szkoleniem wskazanych przez Zamawiającego użytkowników Opis przedmiotu: Zestaw urządzeń do transmisji danych cyfrowych: 2 koncentratory sieci WLAN pracujących redundantnie z licencjami na obsługę do 32 modemów / punktów dostępowych, 20 modemów do bezprzewodowej transmisji danych cyfrowych z zasilaniem PoE IEEE 802.3af, każdy z dwoma niezależnymi modułami radiowymi (2,4GHz dla IEEE b/g/n oraz 5-5,8GHz dla IEEE a/n/ac), które mogą nadawać równocześnie - każde radio obsługuje jednocześnie 3 transmisje nadawcze TX, 3 transmisje odbiorcze oraz 3 strumienie bezprzewodowe, i trzema antenami MIMO, praca w standardach IEEE n i ac, każdy wyposażony w podstawę do montażu na suficie trwałym, elementy montażowe i przewody podłączeniowe Ilość: 1zest. Nazwa producenta oferowanego przedmiotu: Model i symbol (typ) oferowanego przedmiotu: L.p. Wymagane cechy i parametry Wymagania odnośnie systemu urządzeń do transmisji danych cyfrowych w sieci bezprzewodowej 1. Wymagana architektura systemu: - dedykowany kontroler sprzętowy oraz punkty dostępowe dedykowane dla danego kontrolera, - kontrolery sprzętowe i punkty dostępowe jednego producenta, - układ dwóch redundantnych kontrolerów sieci bezprzewodowej, z czego jeden kontroler będzie stanowił jednostkę wysokiej dostępności (tzw. HA Unit) dla jednostki głównej (tzw. Master). 2. Wymagany certyfikat dla producenta o wdrożeniu standardu zarządzania jakością ISO Wymagany certyfikat dla producenta o wdrożeniu standardu kontroli wpływu na środowisko ISO Wymagania odnośnie koncentratorów do transmisji danych cyfrowych systemu sieci bezprzewodowej 4. Obudowa typu Rack 19" o wysokości nie większej niż 1U 5. Minimum 2 porty Gigabit Ethernet ze złączem RJ45s z obsługą standardów 10/100/1000Base-T według IEEE 802.3ab 6. Minimum 1 port szeregowy konsoli (interfejs RJ-45 lub DB9) 7. Wymagany przycisk Reset służący do restartu i zerowania urządzenia 8. Wymagana możliwość jednoczesnej obsługi minimum 128 punktów dostępowych (odpowiednia wydajność sprzętowa) 9. Wymagana możliwość jednoczesnej obsługi minimum 5000 użytkowników bezprzewodowych w sieci (odpowiednia wydajność sprzętowa) 10. Wymagana obsługa jednocześnie do 4000 wirtualnych sieci VLAN zgodnych z IEEE 802.1q (odpowiednia wydajność sprzętowa) 11. Wymagana pojemność tablicy ARP: minimum 8000 wpisów 12. Wymagana obsługa funkcji L2 modelu OSI nie mniej niż: IEEE 802.1p (COS), IEEE 802.1x (Port Control), IEEE 802.1Q, IGMP Snooping, MLD Snooping, GVRP, PVLAN 13. Wymagana obsługa funkcji L3 modeli OSI nie mniej niż: routing statyczny, RIPv1/v2, OSF, VRRP, IGMP v1/v/2/v3, PIM- SM, PIM-DM, PIM-SSM Czy wymaganie spełnione przez oferowany produkt

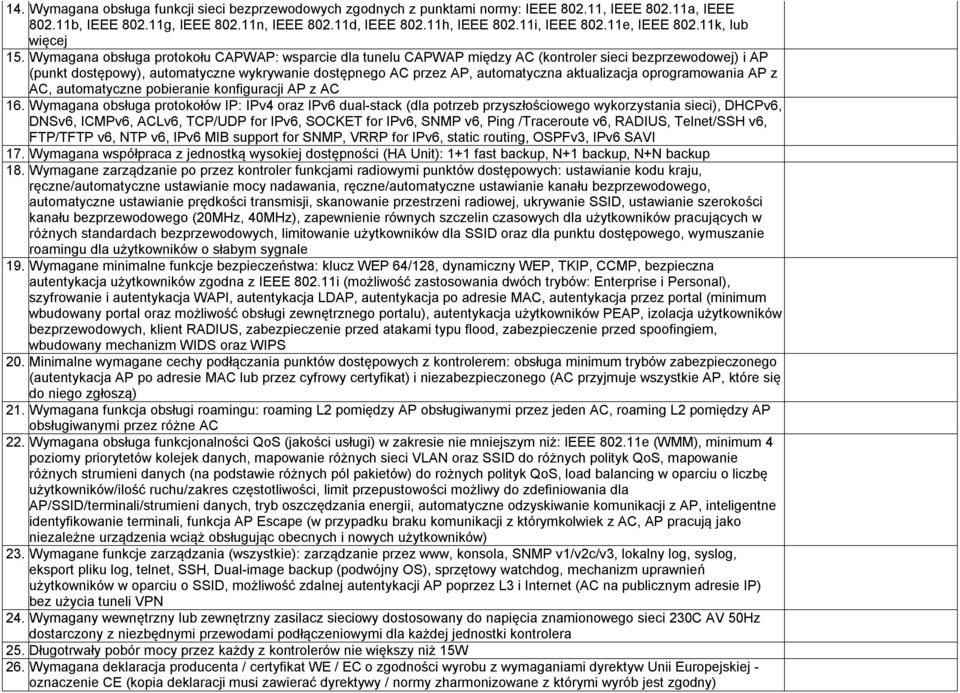

4 14. Wymagana obsługa funkcji sieci bezprzewodowych zgodnych z punktami normy: IEEE , IEEE a, IEEE b, IEEE g, IEEE n, IEEE d, IEEE h, IEEE i, IEEE e, IEEE k, lub więcej 15. Wymagana obsługa protokołu CAPWAP: wsparcie dla tunelu CAPWAP między AC (kontroler sieci bezprzewodowej) i AP (punkt dostępowy), automatyczne wykrywanie dostępnego AC przez AP, automatyczna aktualizacja oprogramowania AP z AC, automatyczne pobieranie konfiguracji AP z AC 16. Wymagana obsługa protokołów IP: IPv4 oraz IPv6 dual-stack (dla potrzeb przyszłościowego wykorzystania sieci), DHCPv6, DNSv6, ICMPv6, ACLv6, TCP/UDP for IPv6, SOCKET for IPv6, SNMP v6, Ping /Traceroute v6, RADIUS, Telnet/SSH v6, FTP/TFTP v6, NTP v6, IPv6 MIB support for SNMP, VRRP for IPv6, static routing, OSPFv3, IPv6 SAVI 17. Wymagana współpraca z jednostką wysokiej dostępności (HA Unit): 1+1 fast backup, N+1 backup, N+N backup 18. Wymagane zarządzanie po przez kontroler funkcjami radiowymi punktów dostępowych: ustawianie kodu kraju, ręczne/automatyczne ustawianie mocy nadawania, ręczne/automatyczne ustawianie kanału bezprzewodowego, automatyczne ustawianie prędkości transmisji, skanowanie przestrzeni radiowej, ukrywanie SSID, ustawianie szerokości kanału bezprzewodowego (20MHz, 40MHz), zapewnienie równych szczelin czasowych dla użytkowników pracujących w różnych standardach bezprzewodowych, limitowanie użytkowników dla SSID oraz dla punktu dostępowego, wymuszanie roamingu dla użytkowników o słabym sygnale 19. Wymagane minimalne funkcje bezpieczeństwa: klucz WEP 64/128, dynamiczny WEP, TKIP, CCMP, bezpieczna autentykacja użytkowników zgodna z IEEE i (możliwość zastosowania dwóch trybów: Enterprise i Personal), szyfrowanie i autentykacja WAPI, autentykacja LDAP, autentykacja po adresie MAC, autentykacja przez portal (minimum wbudowany portal oraz możliwość obsługi zewnętrznego portalu), autentykacja użytkowników PEAP, izolacja użytkowników bezprzewodowych, klient RADIUS, zabezpieczenie przed atakami typu flood, zabezpieczenie przed spoofingiem, wbudowany mechanizm WIDS oraz WIPS 20. Minimalne wymagane cechy podłączania punktów dostępowych z kontrolerem: obsługa minimum trybów zabezpieczonego (autentykacja AP po adresie MAC lub przez cyfrowy certyfikat) i niezabezpieczonego (AC przyjmuje wszystkie AP, które się do niego zgłoszą) 21. Wymagana funkcja obsługi roamingu: roaming L2 pomiędzy AP obsługiwanymi przez jeden AC, roaming L2 pomiędzy AP obsługiwanymi przez różne AC 22. Wymagana obsługa funkcjonalności QoS (jakości usługi) w zakresie nie mniejszym niż: IEEE e (WMM), minimum 4 poziomy priorytetów kolejek danych, mapowanie różnych sieci VLAN oraz SSID do różnych polityk QoS, mapowanie różnych strumieni danych (na podstawie różnych pól pakietów) do rożnych polityk QoS, load balancing w oparciu o liczbę użytkowników/ilość ruchu/zakres częstotliwości, limit przepustowości możliwy do zdefiniowania dla AP/SSID/terminali/strumieni danych, tryb oszczędzania energii, automatyczne odzyskiwanie komunikacji z AP, inteligentne identyfikowanie terminali, funkcja AP Escape (w przypadku braku komunikacji z którymkolwiek z AC, AP pracują jako niezależne urządzenia wciąż obsługując obecnych i nowych użytkowników) 23. Wymagane funkcje zarządzania (wszystkie): zarządzanie przez www, konsola, SNMP v1/v2c/v3, lokalny log, syslog, eksport pliku log, telnet, SSH, Dual-image backup (podwójny OS), sprzętowy watchdog, mechanizm uprawnień użytkowników w oparciu o SSID, możliwość zdalnej autentykacji AP poprzez L3 i Internet (AC na publicznym adresie IP) bez użycia tuneli VPN 24. Wymagany wewnętrzny lub zewnętrzny zasilacz sieciowy dostosowany do napięcia znamionowego sieci 230C AV 50Hz dostarczony z niezbędnymi przewodami podłączeniowymi dla każdej jednostki kontrolera 25. Długotrwały pobór mocy przez każdy z kontrolerów nie większy niż 15W 26. Wymagana deklaracja producenta / certyfikat WE / EC o zgodności wyrobu z wymaganiami dyrektyw Unii Europejskiej - oznaczenie CE (kopia deklaracji musi zawierać dyrektywy / normy zharmonizowane z którymi wyrób jest zgodny)

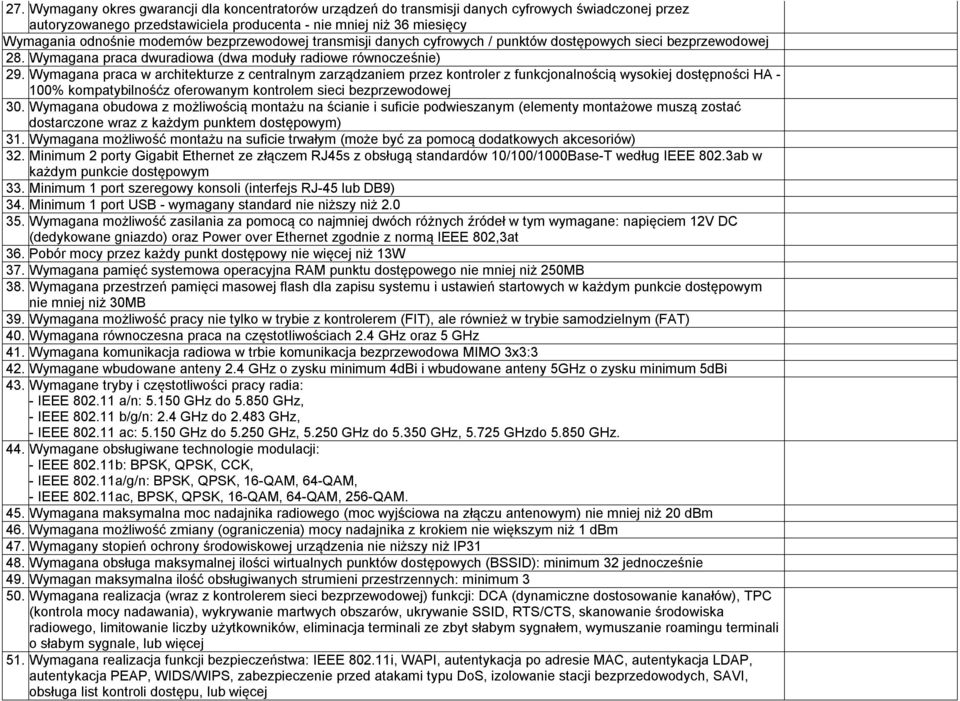

5 27. Wymagany okres gwarancji dla koncentratorów urządzeń do transmisji danych cyfrowych świadczonej przez autoryzowanego przedstawiciela producenta - nie mniej niż 36 miesięcy Wymagania odnośnie modemów bezprzewodowej transmisji danych cyfrowych / punktów dostępowych sieci bezprzewodowej 28. Wymagana praca dwuradiowa (dwa moduły radiowe równocześnie) 29. Wymagana praca w architekturze z centralnym zarządzaniem przez kontroler z funkcjonalnością wysokiej dostępności HA - 100% kompatybilnośćz oferowanym kontrolem sieci bezprzewodowej 30. Wymagana obudowa z możliwością montażu na ścianie i suficie podwieszanym (elementy montażowe muszą zostać dostarczone wraz z każdym punktem dostępowym) 31. Wymagana możliwość montażu na suficie trwałym (może być za pomocą dodatkowych akcesoriów) 32. Minimum 2 porty Gigabit Ethernet ze złączem RJ45s z obsługą standardów 10/100/1000Base-T według IEEE 802.3ab w każdym punkcie dostępowym 33. Minimum 1 port szeregowy konsoli (interfejs RJ-45 lub DB9) 34. Minimum 1 port USB - wymagany standard nie niższy niż Wymagana możliwość zasilania za pomocą co najmniej dwóch różnych źródeł w tym wymagane: napięciem 12V DC (dedykowane gniazdo) oraz Power over Ethernet zgodnie z normą IEEE 802,3at 36. Pobór mocy przez każdy punkt dostępowy nie więcej niż 13W 37. Wymagana pamięć systemowa operacyjna RAM punktu dostępowego nie mniej niż 250MB 38. Wymagana przestrzeń pamięci masowej flash dla zapisu systemu i ustawień startowych w każdym punkcie dostępowym nie mniej niż 30MB 39. Wymagana możliwość pracy nie tylko w trybie z kontrolerem (FIT), ale również w trybie samodzielnym (FAT) 40. Wymagana równoczesna praca na częstotliwościach 2.4 GHz oraz 5 GHz 41. Wymagana komunikacja radiowa w trbie komunikacja bezprzewodowa MIMO 3x3:3 42. Wymagane wbudowane anteny 2.4 GHz o zysku minimum 4dBi i wbudowane anteny 5GHz o zysku minimum 5dBi 43. Wymagane tryby i częstotliwości pracy radia: - IEEE a/n: GHz do GHz, - IEEE b/g/n: 2.4 GHz do GHz, - IEEE ac: GHz do GHz, GHz do GHz, GHzdo GHz. 44. Wymagane obsługiwane technologie modulacji: - IEEE b: BPSK, QPSK, CCK, - IEEE a/g/n: BPSK, QPSK, 16-QAM, 64-QAM, - IEEE ac, BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM. 45. Wymagana maksymalna moc nadajnika radiowego (moc wyjściowa na złączu antenowym) nie mniej niż 20 dbm 46. Wymagana możliwość zmiany (ograniczenia) mocy nadajnika z krokiem nie większym niż 1 dbm 47. Wymagany stopień ochrony środowiskowej urządzenia nie niższy niż IP Wymagana obsługa maksymalnej ilości wirtualnych punktów dostępowych (BSSID): minimum 32 jednocześnie 49. Wymagan maksymalna ilość obsługiwanych strumieni przestrzennych: minimum Wymagana realizacja (wraz z kontrolerem sieci bezprzewodowej) funkcji: DCA (dynamiczne dostosowanie kanałów), TPC (kontrola mocy nadawania), wykrywanie martwych obszarów, ukrywanie SSID, RTS/CTS, skanowanie środowiska radiowego, limitowanie liczby użytkowników, eliminacja terminali ze zbyt słabym sygnałem, wymuszanie roamingu terminali o słabym sygnale, lub więcej 51. Wymagana realizacja funkcji bezpieczeństwa: IEEE i, WAPI, autentykacja po adresie MAC, autentykacja LDAP, autentykacja PEAP, WIDS/WIPS, zabezpieczenie przed atakami typu DoS, izolowanie stacji bezprzedowodych, SAVI, obsługa list kontroli dostępu, lub więcej

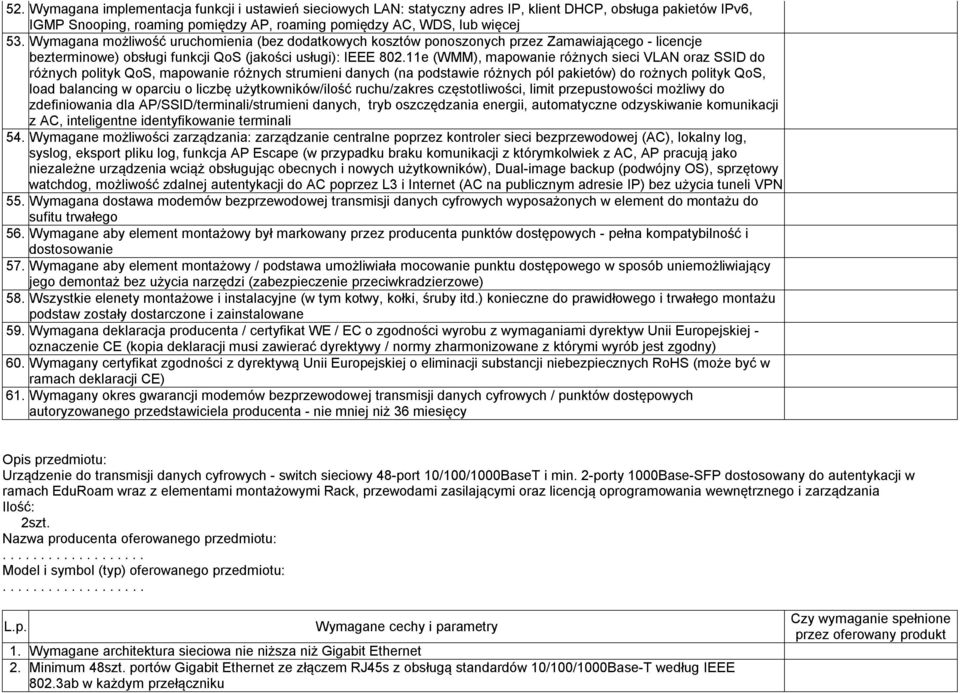

6 52. Wymagana implementacja funkcji i ustawień sieciowych LAN: statyczny adres IP, klient DHCP, obsługa pakietów IPv6, IGMP Snooping, roaming pomiędzy AP, roaming pomiędzy AC, WDS, lub więcej 53. Wymagana możliwość uruchomienia (bez dodatkowych kosztów ponoszonych przez Zamawiającego - licencje bezterminowe) obsługi funkcji QoS (jakości usługi): IEEE e (WMM), mapowanie różnych sieci VLAN oraz SSID do różnych polityk QoS, mapowanie różnych strumieni danych (na podstawie różnych pól pakietów) do rożnych polityk QoS, load balancing w oparciu o liczbę użytkowników/ilość ruchu/zakres częstotliwości, limit przepustowości możliwy do zdefiniowania dla AP/SSID/terminali/strumieni danych, tryb oszczędzania energii, automatyczne odzyskiwanie komunikacji z AC, inteligentne identyfikowanie terminali 54. Wymagane możliwości zarządzania: zarządzanie centralne poprzez kontroler sieci bezprzewodowej (AC), lokalny log, syslog, eksport pliku log, funkcja AP Escape (w przypadku braku komunikacji z którymkolwiek z AC, AP pracują jako niezależne urządzenia wciąż obsługując obecnych i nowych użytkowników), Dual-image backup (podwójny OS), sprzętowy watchdog, możliwość zdalnej autentykacji do AC poprzez L3 i Internet (AC na publicznym adresie IP) bez użycia tuneli VPN 55. Wymagana dostawa modemów bezprzewodowej transmisji danych cyfrowych wyposażonych w element do montażu do sufitu trwałego 56. Wymagane aby element montażowy był markowany przez producenta punktów dostępowych - pełna kompatybilność i dostosowanie 57. Wymagane aby element montażowy / podstawa umożliwiała mocowanie punktu dostępowego w sposób uniemożliwiający jego demontaż bez użycia narzędzi (zabezpieczenie przeciwkradzierzowe) 58. Wszystkie elenety montażowe i instalacyjne (w tym kotwy, kołki, śruby itd.) konieczne do prawidłowego i trwałego montażu podstaw zostały dostarczone i zainstalowane 59. Wymagana deklaracja producenta / certyfikat WE / EC o zgodności wyrobu z wymaganiami dyrektyw Unii Europejskiej - oznaczenie CE (kopia deklaracji musi zawierać dyrektywy / normy zharmonizowane z którymi wyrób jest zgodny) 60. Wymagany certyfikat zgodności z dyrektywą Unii Europejskiej o eliminacji substancji niebezpiecznych RoHS (może być w ramach deklaracji CE) 61. Wymagany okres gwarancji modemów bezprzewodowej transmisji danych cyfrowych / punktów dostępowych autoryzowanego przedstawiciela producenta - nie mniej niż 36 miesięcy Opis przedmiotu: Urządzenie do transmisji danych cyfrowych - switch sieciowy 48-port 10/100/1000BaseT i min. 2-porty 1000Base-SFP dostosowany do autentykacji w ramach EduRoam wraz z elementami montażowymi Rack, przewodami zasilającymi oraz licencją oprogramowania wewnętrznego i zarządzania Ilość: 2szt. Nazwa producenta oferowanego przedmiotu: Model i symbol (typ) oferowanego przedmiotu: L.p. Wymagane cechy i parametry 1. Wymagane architektura sieciowa nie niższa niż Gigabit Ethernet 2. Minimum 48szt. portów Gigabit Ethernet ze złączem RJ45s z obsługą standardów 10/100/1000Base-T według IEEE 802.3ab w każdym przełączniku Czy wymaganie spełnione przez oferowany produkt

7 3. Minimum 2szt. portów Gigabit Ethernet z zatoką minigbic SFP w każdym przełączniku 4. Wymagany port komunikacyjny do kontroli, konfiguracji i zarządzania (konsoli) 5. Wymagane zarządzania conajmniej po przez: przeglądarkę - wbudowany serwer www, konsolę lokalną, SNMP i telnet, lub więcej 6. Wymagana obsługa uwierzytelniania zdalnego użytkowników przy wykorzystaniu protokołu RADIUS 7. Wymagana obsługa uwierzytelniania użytkowników podłączających się z wykorzystaniem protokołu IEEE 802.1x (na wszystkich portach RJ45) 8. Wymagana obsługa minimum 4000 VLAN zgodnych ze specyfikacją IEEE 802.1q 9. Wymagana obsługa priorytetyzacji zgodnie ze specyfikacją IEEE 802.1p 10. Wymagana ilość kolejek do priorytetyzacji ruchu na każdym porcie: nie mniej niż 7 kolejek 11. Wymagane przenoszenie dużych pakietów (jumbo frames) o wielkości maksymalnej nie mniejszej niż 10kb 12. Wymagana wielkość tablicy dla wpisów MAC adresów nie mniej niż Przepustowość magistrali wewnętrznej nie mniej niż 96Gb/sek. (wymagana architektura nieblokująca) 14. Wydajność efektywna przełącznika nie mniej niż 74Mpps przy pakietach o długości 64 bity 15. Wymagany wewnętrzny zasilacz sieciowy dostosowany do napięcia znamionowego sieci 230C AV 50Hz dostarczony z niezbędnymi przewodami podłączeniowymi dla każdego przełącznika 16. Wymagana deklaracja producenta / certyfikat WE / EC o zgodności wyrobu z wymaganiami dyrektyw Unii Europejskiej - oznaczenie CE (kopia deklaracji musi zawierać dyrektywy / normy zharmonizowane z którymi wyrób jest zgodny) 17. Obudowa typu Rack 19" o wysokości nie większej niż 1U zgodnie z zaleceniami EIA-310-D z niezbędnymi elementami mocującymi 18. Wymagany certyfikat dla producenta o wdrożeniu standardu zarządzania jakością ISO Wymagany certyfikat dla producenta o wdrożeniu standardu kontroli wpływu na środowisko ISO Wymagany okres gwarancji autoryzowanego przedstawiciela producenta - nie mniej niż 36 miesięcy Opis przedmiotu: Urządzenie do transmisji danych cyfrowych - switch 24-portowy 10/100/1000BaseT z zasilaniem PoE+ wraz z elementami montażowymi Rack, przewodami zasilającymi oraz licencją oprogramowania wewnętrznego i zarządzania Ilość: 1szt. Nazwa producenta oferowanego przedmiotu: Model i symbol (typ) oferowanego przedmiotu: L.p. Wymagane cechy i parametry 1. Wymagane architektura sieciowa nie niższa niż Gigabit Ethernet 2. Minimum 24szt. portów Gigabit Ethernet ze złączem RJ45s z obsługą standardów 10/100/1000Base-T według IEEE 802.3ab w pojedynczym przełączniku 3. Minimum 22szt. portów RJ45z z możliwością zasilania Power over Ethernet zgodnie ze specyfikacją IEEE 802.3at typ 2 (PoE+) 4. Sumaryczny budżet mocy dla zasilania Power over Ethernet nie mniejszy niż 338,8W Czy wymaganie spełnione przez oferowany produkt

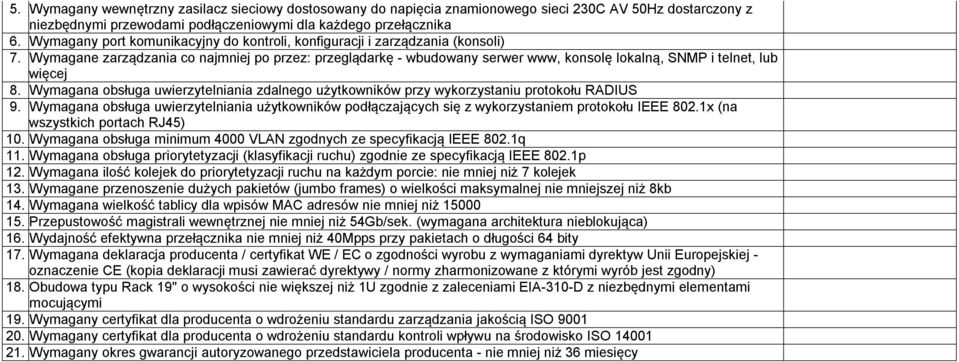

8 5. Wymagany wewnętrzny zasilacz sieciowy dostosowany do napięcia znamionowego sieci 230C AV 50Hz dostarczony z niezbędnymi przewodami podłączeniowymi dla każdego przełącznika 6. Wymagany port komunikacyjny do kontroli, konfiguracji i zarządzania (konsoli) 7. Wymagane zarządzania co najmniej po przez: przeglądarkę - wbudowany serwer www, konsolę lokalną, SNMP i telnet, lub więcej 8. Wymagana obsługa uwierzytelniania zdalnego użytkowników przy wykorzystaniu protokołu RADIUS 9. Wymagana obsługa uwierzytelniania użytkowników podłączających się z wykorzystaniem protokołu IEEE 802.1x (na wszystkich portach RJ45) 10. Wymagana obsługa minimum 4000 VLAN zgodnych ze specyfikacją IEEE 802.1q 11. Wymagana obsługa priorytetyzacji (klasyfikacji ruchu) zgodnie ze specyfikacją IEEE 802.1p 12. Wymagana ilość kolejek do priorytetyzacji ruchu na każdym porcie: nie mniej niż 7 kolejek 13. Wymagane przenoszenie dużych pakietów (jumbo frames) o wielkości maksymalnej nie mniejszej niż 8kb 14. Wymagana wielkość tablicy dla wpisów MAC adresów nie mniej niż Przepustowość magistrali wewnętrznej nie mniej niż 54Gb/sek. (wymagana architektura nieblokująca) 16. Wydajność efektywna przełącznika nie mniej niż 40Mpps przy pakietach o długości 64 bity 17. Wymagana deklaracja producenta / certyfikat WE / EC o zgodności wyrobu z wymaganiami dyrektyw Unii Europejskiej - oznaczenie CE (kopia deklaracji musi zawierać dyrektywy / normy zharmonizowane z którymi wyrób jest zgodny) 18. Obudowa typu Rack 19" o wysokości nie większej niż 1U zgodnie z zaleceniami EIA-310-D z niezbędnymi elementami mocującymi 19. Wymagany certyfikat dla producenta o wdrożeniu standardu zarządzania jakością ISO Wymagany certyfikat dla producenta o wdrożeniu standardu kontroli wpływu na środowisko ISO Wymagany okres gwarancji autoryzowanego przedstawiciela producenta - nie mniej niż 36 miesięcy
