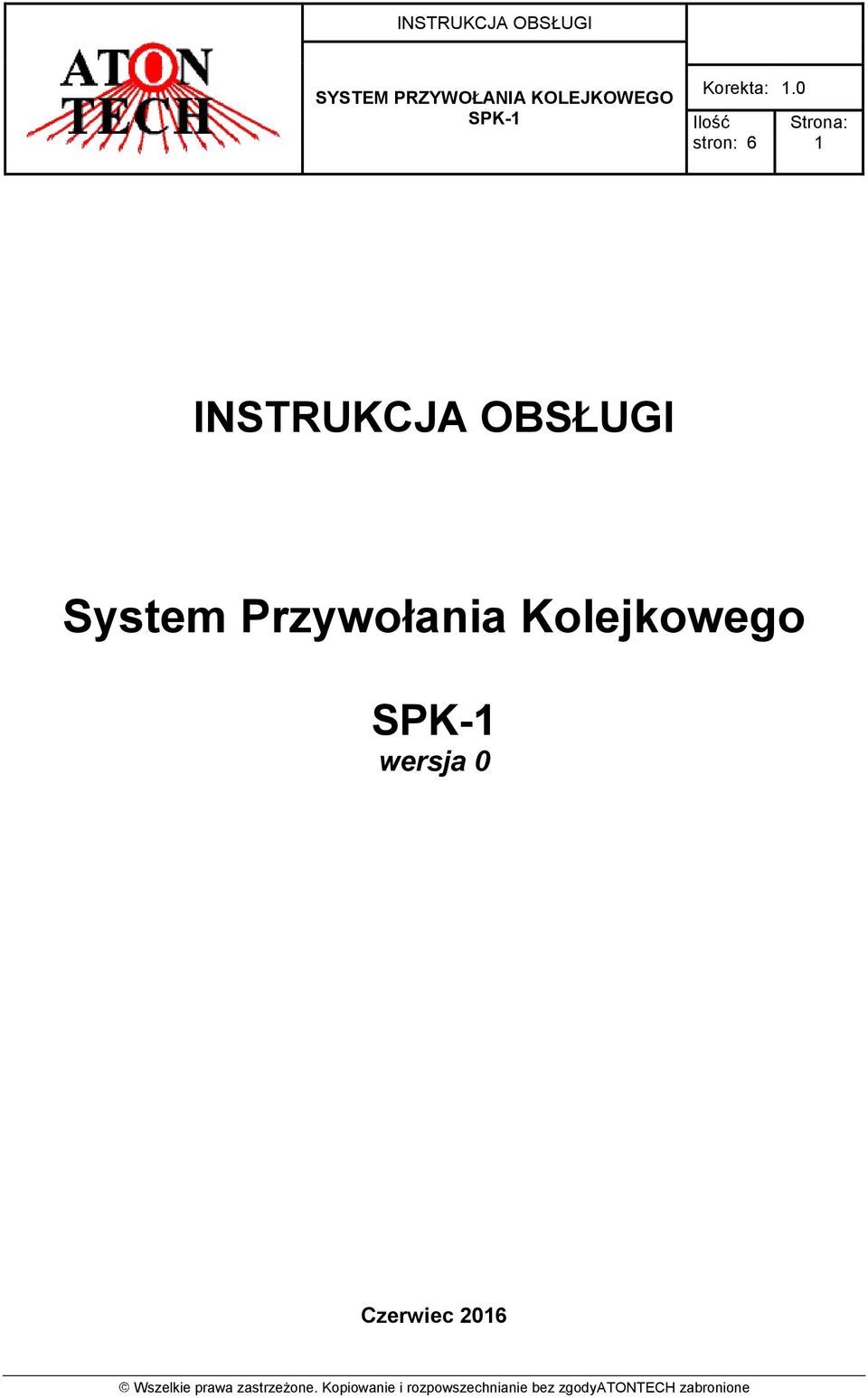

1 INSTRUKCJA OBSŁUGI SYSTEM PRZYWOŁANIA KOLEJKOWEGO SPK-1 Korekta: 1.0 Ilość Strona: stron: 6 1 INSTRUKCJA OBSŁUGI System Przywołania Kolejkowego SPK-1 wersja 0 Czerwiec 2016 Wszelkie prawa zastrzeżone. Kopiowanie i rozpowszechnianie bez zgodyatontech zabronione

2 ATONTECH INSTRUKCJA OBSŁUGI SPK-1 Korekta: 1.0 Strona 2 SPIS TREŚCI 1. WSTĘP KONFIGURACJA SYSTEMU PRACA Z SYSTEMEM Koncentrator Wieżyczka sygnalizacyjna Terminal przywoławczy HISTORIA DOKUMENTU... 6

3 ATONTECH INSTRUKCJA OBSŁUGI SPK-1 Korekta: 1.0 Strona 3 1. WSTĘP Celem stosowania SystemuPrzywołania KolejkowegoSPK-1 jestuporządkowanie oraz usprawnienie przepływu kolejki pasażerów do grupy kas biletowych poprzez zorganizowanie jednej kolejki oraz akustyczne i wizualne sygnalizowanie dostępności okienka kasowego dla kolejnego pasażera. 2. KONFIGURACJA SYSTEMU System w bieżącej wersji może obsłużyć do 4 okienek kasowych. System składa się z następujących elementów: Świetlnej wieżyczki sygnalizacyjnej dla każdej kasy, Terminalu przywoławczego dla każdej kasy, Jednego koncentratora, Jednego sygnalizatora akustycznego, Jednego zasilacza. Wieżyczka sygnalizacyjna i Terminal przywoławczy Koncentrator Sygnalizator akustyczny Każde okienko kasowe wyposażone jest w wieżyczkę sygnalizacyjną oraz terminal przywoławczy za pomocą którego kasjer realizuje sekwencje przywołania. Wieżyczka sygnalizacyjna może emitować światło w kolorze czerwonym lub zielonym. Koncentrator jest elementem, do którego podłączone są wszystkie terminale przywoławcze oraz sygnalizator akustyczny.

4 ATONTECH INSTRUKCJA OBSŁUGI SPK-1 Korekta: 1.0 Strona 4 3. PRACA Z SYSTEMEM 3.1 Koncentrator Koncentrator jest elementem systemu spinającym całość, dlatego należy do niego podłączyć (zgodnie z opisem na urządzeniu) terminale przywoławcze każdej z kas (Kasa A Kasa D) oraz sygnalizator akustyczny (Gong). Na koncentratorze znajduje się główny wyłącznik zasilania systemu. Fakt załączenia zasilania sygnalizowany jest na kontrolce LED (świeci jest zasilanie, nie świeci brak zasilania). W trakcie normalnej eksploatacji systemu załączanie i wyłączanie zasilania dla całego systemu jest jedyną funkcją koncentratora dostępną dla użytkownika. 3.2 Wieżyczka sygnalizacyjna Wieżyczka sygnalizacyjna jest elementem odpowiedzialnym za wizualne informowanie o statusie kasy. Wieżyczka jest sterowana automatycznie z terminalaprzywoławczego. Wieżyczka realizuje następujące sekwencje sygnałowe: Sygnał ciągły czerwony (kasa zamknięta), Sygnał pulsujący zielony (przywołanie do okienka).

5 ATONTECH INSTRUKCJA OBSŁUGI SPK-1 Korekta: 1.0 Strona Terminal przywoławczy Terminal przywoławczy jest głównym elementem systemu współpracującym z kasjerem. Przy jego pomocy kasjer steruje wieżyczką sygnalizacyjną oraz sygnalizatorem akustycznym realizując sekwencje przywołania. Terminal przywoławczy wyposażony jest w: Kontrolną diodę LED koloru zielonego, Mały dwupozycyjny przełącznik czerwony, Duży jednopozycyjny przycisk grzybkowy w kolorze zielonym. Zielona kontrolka LED oznacza: Świeci terminal zasilony i może być używany, Nie świeci brak zasilania, terminal nie będzie działał. Przełącznik czerwony może znajdować się w pozycji 0 lub 1 : Pozycja 0 terminal w trybie pracy normalnej, można realizować przywołania, Pozycja 1 terminal zablokowany, na wieżyczce sygnalizacyjnej wyświetlony jest ciągły sygnał czerwony oznaczający, iż dane okienko kasowe jest nieczynne. W tym trybie nie jest realizowane przywołanie nawet gdy zostanie przyciśnięty przycisk przywołania. Zielony przycisk grzybkowy (przycisk przywołania) służy do aktywacji sekwencji przywołania. Sekwencja przywołania składa się z dwóch równoległych procesów: Sygnału akustycznego, Sygnału świetlnego na wieżyczce sygnalizacyjnej w postaci zielonego światła migowego przez okres około 5 sekund.

6 ATONTECH INSTRUKCJA OBSŁUGI SPK-1 Korekta: 1.0 Strona 6 4. HISTORIA DOKUMENTU KOREKTA DATA AUTOR POWÓD I ZAKRES KOREKTY W.Konieczny Utworzenie dokumentu Dane adresowe: ATONTECH Władysław Konieczny ul. Zawiszy Czarnego 4/ Katowice biuro@atontech.pl telefon: K O N I E C
