1 1 I. OPIS TECHNICZNY do projektu przyłącza wody, kanalizacji sanitarnej i deszczówki dla budynku Pracowni Pozytonowej Emisyjnej Tomografii Tomografii Komputerowej PET- CT w Wojewódzkim Szpitalu Specjalistycznym w Olsztynie dla firmy NU-MED. Sp.zo.o. ul. Żołnierska 18 w Olsztynie. I. ZAŁOŻENIA OGÓLNE 1. Podstawa opracowania 1. Lokalizacja. - Zlecenie Inwestora. - Plan sytuacyjny w skali 1: Warunki techniczne wydane przez PWiK Sp. zo.o. w Olsztynie. - Warunki techniczne wydane przez Urząd Miasta. - Projekt architektoniczno- konstrukcyjny budynku. - Ustalenia z inwestorem. - Uzgodnienia międzybranżowe Projektowany budynek Pracowni PET- CT dobudowany jest do zachodniego, piętrowego skrzydła Wojewódzkiego Szpitala Specjalistycznego przy ulicy Żołnierskiej 18 w Olsztynie. 2. Dane ogólne Budynek niepodpiwniczony, murowany przykryty stropodachem - parter + I piętro. 3. Założenia ogólne A. Istniejący budynek szpitala w obrębie projektowanego budynku posiada następujące przyłącza sanitarne : * Przyłącze kanalizacji sanitarnej i deszczówkę. - Istniejący budynek szpitala w rejonie projektowanego budynku posiada jedno przyłącze kanalizacji sanitarnej Ø 150 mm włączone poprzez trójnik do istniejącej wewnętrznej szpitalnej sieci kanalizacji sanitarnej Ø 150 mm przebiegającej w pobliżu budynku z odprowadzeniem ścieków do miejskiej sieci w ulicy Żołnierskiej. Istniejące przyłącze kanalizacji sanitarnej oraz odcinek sieci wewnętrznej koliduje z projektowanym budynkiem i należy je przebudować dostosowując do potrzeb istniejącego i projektowanego budynku.

2 2 - Wody opadowe z połaci dachowej istniejącej części budynku szpitala w rejonie projektowanego budynku odprowadzone są poprzez istniejące rury deszczowe do istniejącej wewnętrznej szpitalnej kanalizacji deszczowej Ø 200 mm zlokalizowanej w pobliżu budynku z odprowadzeniem wód opadowych do miejskiej sieci kanalizacji deszczowej w ulicy Żołnierskiej. Istniejąca kanalizacja deszczowa budynku szpitala koliduje z projektowanym budynkiem i należy ją przebudować dostosowując do potrzeb istniejącego i projektowanego budynku, w związku z tym zaistniała konieczność przestawienia istniejącego separatora wód opadowych. Istniejące przyłącze kanalizacji sanitarnej i deszczówki kolidujące z projektowanym budynkiem zostaną przebudowane wg. warunków technicznych i zostaną dostosowane do aktualnych potrzeb istniejącego i projektowanego budynku. B. Projektowany budynek wyposażony będzie w następujące przyłącza sanitarne : * Przyłącze wody, kanalizacji sanitarnej i deszczówki : - Nowoprojektowane przyłącze wody ; z uwagi na brak możliwości zasilenia w wodę projektowanego budynku z istniejącej instalacji w budynku szpitala zaprojektowano nowe przyłącze wodociągowe dla celów bytowych i p.poż. według warunków technicznych wydanych przez PWiK w Olsztynie. Zaprojektowano przyłącze wody z rur PE Ø 63 mm zasilone z przebudowanego istniejącego przyłącza wody Ø 100 zaprojektowanego przez Biuro Projektów NOWEKO OLSZTYN sieci Ø 110 mm przebiegającego w pobliżu budynku. - Przebudowa istniejącego przyłącza i odcinka istniejącej sieci wewnętrznej kanalizacji sanitarnej ; istniejące przyłącze oraz odcinek wewnętrznej sieci kanalizacji sanitarnej kolidujące z projektowanym budynkiem należy przebudować i dostosować do potrzeb istniejącego i projektowanego budynku. Przebudowę wykonać wg. projektu i warunków technicznych wydanych przez PWiK w Olsztynie. Przyłącze oraz przebudowę odcinka wewnętrznej sieci kanalizacji sanitarnej należy wykonać z rur PCV Ø 160 mm. - Przebudowa istniejącej kanalizacji deszczowej ; w związku z dobudowa budynku zaistniała konieczność przebudowy odcinka istniejącej kanalizacji deszczowej PCV Ø 200 mm wraz z przestawieniem w inne miejsce istniejącego separatora z osadnikiem typ SEP 3 / PURATOR oraz wybudowanie nowej zapewniającej odprowadzenie wód opadowych z istniejącego i projektowanego terenu. - Nowoprojektowane zasilenie w ciepło dla celów c.o. i c.w. ; wykonane będzie wg. warunków technicznych zapewnionych przez inwestora.

3 3 - instalacja c.o. nowoprojektowanego budynku zasilona będzie z istniejącego poziomu głównego instalacji c.o. budynku szpitala zlokalizowanego w piwnicy. - instalacja wody ciepłej zasilona będzie z istniejącego poziomu głównego budynku szpitala zlokalizowanego w poziomie piwnic. II. OPIS SZCZEGÓŁOWY 1. Przyłącze wody. Z uwagi na brak możliwości zasilenia w wodę projektowanego budynku z istniejącej instalacji w budynku szpitala zaprojektowano nowe przyłącze wodociągowe dla celów bytowych i p.poż. według warunków technicznych wydanych przez PWiK w Olsztynie. Z uwagi na przegrody budowlane kolidujące z trasą przyłącza wody oraz z uwagi na jego zagłębienie należy na odcinku od muru oporowego do budynku przyłącze wykonać w rurze ochronnej L = 5.0 mb z falistego PE Ø 110 mm firmy WAVIN. Zaprojektowano przyłącze wody z rur PE Ø 63 mm zasilone z sieci Ø 100 mm przebiegającej w pobliżu budynku. Zabezpieczenie p.poż. nowoprojektowanego budynku będzie zapewnione z dwóch hydrantów zewnętrznych p.poż. Ø 80 mm zlokalizowanych obustronnie w promieniu około 70.0 m od budynku. Jeden hydrant zlokalizowany jest na sieci wodociągowej na terenie szpitala, drugi na sieci wodociągowej w ulicy Żołnierskiej. -Budowa Przyłącze wody wykonać z rur PE Æ 63 mm i ciśnienie 1.0 Mpa Producent: Zakłady Tworzyw Sztucznych GAMRAT Jasło, ul. Mickiewicza 108 Całość sieci ułożyć na zagęszczonej podsypce z piasku grubości 20 cm. - Obsypkę ochronną rury przewodowej wykonać 30 cm ponad wierzchem rury w strefie szerokości 50 cm ( ) wykopu wąsko przestrzennego. - Podsypkę i obsypkę wykonać piaskiem sypkim drobnym lub średnim z należytym jej ubiciem zagęszczeniem. - Włączenie do sieci wykonać poprzez odgałęzienie za pomocą ( trójnika) zaprojektowanego na istniejącej sieci wodociągowej Ø 100 mm zlokalizowanej w drodze dojazdowej na zaplecze szpitala, na odgałęzieniu należy zamontować zasuwę Ø 50 mm. - Podsypka i obsypka powinna być wolna od kamieni mogących wywierać nacisk miejscowy na przewód. - Na odgałęzieniu od sieci istniejącej zaprojektowano zasuwę żeliwną Ø50 mm z uszczelnieniem miękkim. - Na wysokości 0,3 m nad rurociągami ułożyć taśmę wskazującą lokalizacyjną z PCV koloru niebieskiego z zatopioną wkładką metalową.

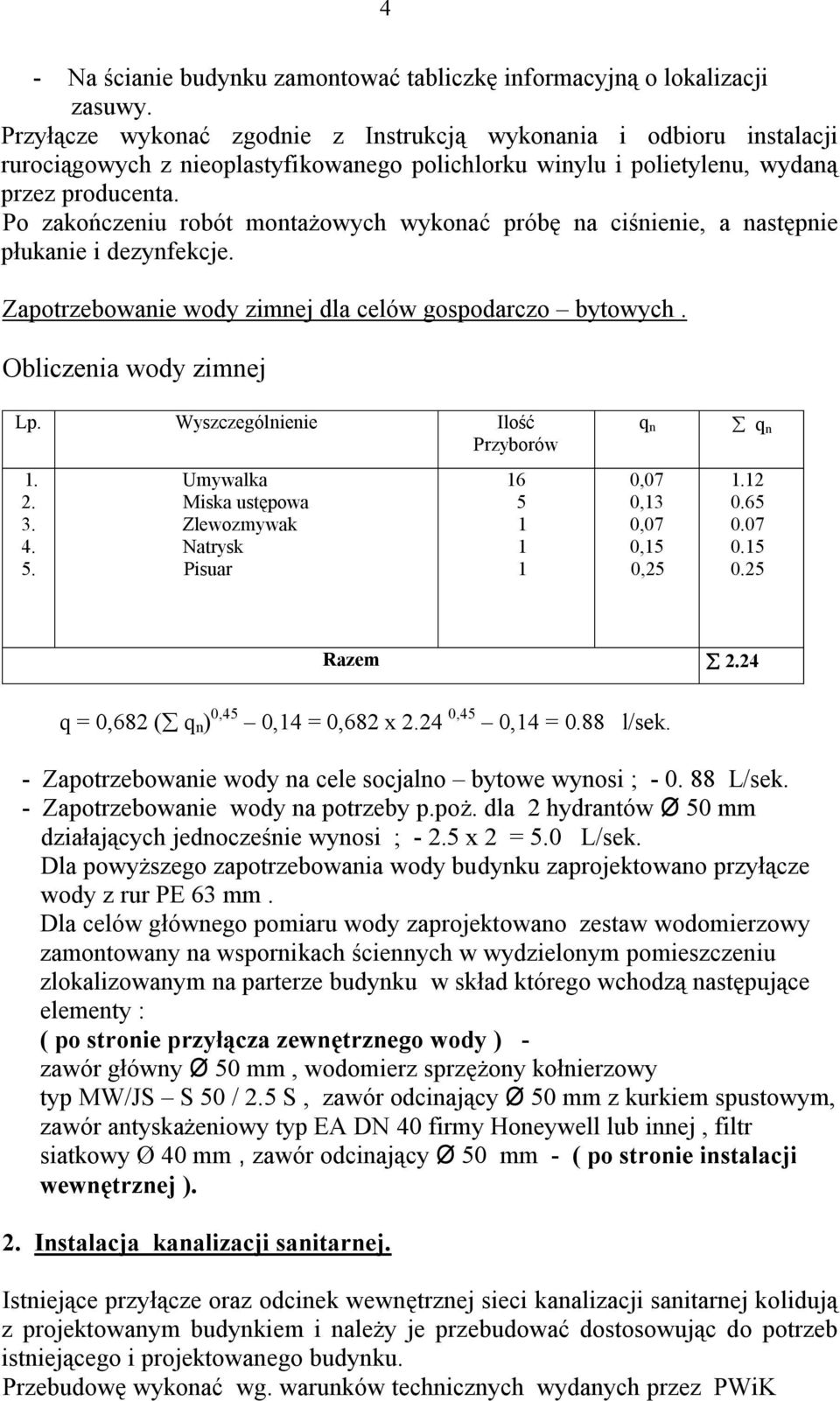

4 4 - Na ścianie budynku zamontować tabliczkę informacyjną o lokalizacji zasuwy. Przyłącze wykonać zgodnie z Instrukcją wykonania i odbioru instalacji rurociągowych z nieoplastyfikowanego polichlorku winylu i polietylenu, wydaną przez producenta. Po zakończeniu robót montażowych wykonać próbę na ciśnienie, a następnie płukanie i dezynfekcje. Zapotrzebowanie wody zimnej dla celów gospodarczo bytowych. Obliczenia wody zimnej Lp. Wyszczególnienie Ilość Przyborów Umywalka Miska ustępowa Zlewozmywak Natrysk Pisuar q n 0,07 0,13 0,07 0,15 0,25 å q n Razem å 2.24 q = 0,682 (å q n ) 0,45 0,14 = 0,682 x ,45 0,14 = 0.88 l/sek. - Zapotrzebowanie wody na cele socjalno bytowe wynosi ; L/sek. - Zapotrzebowanie wody na potrzeby p.poż. dla 2 hydrantów Ø 50 mm działających jednocześnie wynosi ; x 2 = 5.0 L/sek. Dla powyższego zapotrzebowania wody budynku zaprojektowano przyłącze wody z rur PE 63 mm. Dla celów głównego pomiaru wody zaprojektowano zestaw wodomierzowy zamontowany na wspornikach ściennych w wydzielonym pomieszczeniu zlokalizowanym na parterze budynku w skład którego wchodzą następujące elementy : ( po stronie przyłącza zewnętrznego wody ) - zawór główny Ø 50 mm, wodomierz sprzężony kołnierzowy typ MW/JS S 50 / 2.5 S, zawór odcinający Ø 50 mm z kurkiem spustowym, zawór antyskażeniowy typ EA DN 40 firmy Honeywell lub innej, filtr siatkowy Ø 40 mm, zawór odcinający Ø 50 mm - ( po stronie instalacji wewnętrznej ). 2. Instalacja kanalizacji sanitarnej. Istniejące przyłącze oraz odcinek wewnętrznej sieci kanalizacji sanitarnej kolidują z projektowanym budynkiem i należy je przebudować dostosowując do potrzeb istniejącego i projektowanego budynku. Przebudowę wykonać wg. warunków technicznych wydanych przez PWiK

5 5 w Olsztynie i uzgodnionego projektu. Przyłącze oraz przebudowę odcinka wewnętrznej sieci kanalizacji sanitarnej należy wykonać z rur PCV Ø 160 mm. Budowa Przyłącze kanalizacji sanitarnej wykonać z rur kanałowych PCV Æ 160 mm typu średniego,,n łączonych na uszczelki gumowe,,p wg. PN -92/B Przy przejściu kanałów przez ścianki studzienek stosować tuleje uszczelniające. Rury układać na podsypce piaskowej grubości 20 cm z wyprofilowanym dnem na łożysko nośne, zgodnie z projektowanym spadkiem. W miejscach złączeń kielichowych należy wykonać dołki montażowe głębokości około 10 cm. Roboty ziemne wykonać wg BN-83/ Ułożony odcinek rury kanałowej po uprzednim sprawdzeniu spadku wymaga zastabilizowania przez wykonanie obsypki ochronnej z piasku, przynajmniej na wysokości 10 cm ponad wierzch rury, w końcowej fazie obsypkę uzupełnić do 30 cm. Na przyłączu kanalizacji sanitarnej zaprojektowano studzienkę rewizyjno przepływową z kręgów betonowych Æ 1000 mm wg. KB /6/ z płytą nadstudzienna Æ 1200 mm i włazem Æ 600 mm żeliwno betonowym klasy 250. Dopuszcza się wykonanie studzienki rewizyjno przepływowej z PCV Ø 1000 mm firmy WAVIN TEGRA Włączenie do istniejących studzienek kanalizacji sanitarnej wykonać w nowych miejscach, w przejściu przez ściankę studzienki rury przyłączeniowe prowadzić w tulei uszczelniającej, w studzienkach należy wyprofilować kinety. Roboty ziemne wykonać ręcznie z zachowaniem szczególnej ostrożności w zbliżeniu z istniejącym uzbrojeniem podziemnym. 3. Kanalizacja deszczowa i deszczówki. W związku z dobudowa budynku zaistniała konieczność przebudowy odcinka istniejącej kanalizacji deszczowej PCV Ø 200 mm wraz z przestawieniem w inne miejsce istniejącego separatora z osadnikiem typ SEP 3 / PURATOR oraz wybudowanie nowego odcinka kanalizacji deszczowej zapewniającej odprowadzenie wód opadowych z istniejącego i projektowanego terenu. Zaprojektowano kanalizację deszczową rur PCV Ø 160, 200 i 300 mm z przełączeniem istniejącej i projektowanej kanalizacji deszczowej do istniejącego punktu odbioru wód opadowych w studzience D1 istn. na istniejącej sieci kanalizacji deszczowej Ø 200 mm.. Wody opadowe z połaci dachowej oraz terenu przyległego odprowadzone będą poprzez rury spustowe,kanalizację deszczową uzbrojoną w studzienki rewizyjno przepływowe wykonane z kręgów betonowych Ø 1200 mm z osadnikami 0.50 m.

6 6 Budowa Kanalizacja deszczowa i deszczówka wykonana będzie z rur kanałowych PCV Æ 160, 200 i 300 mm typu średniego N łączonych na uszczelki gumowe P wg. PN-92/B W związku z kolizją istniejącej kanalizacji deszczowej z projektowanym budynkiem należy przebudować jej odcinek oraz zmienić lokalizację istniejącego separatora. Przy przejściu kanałów przez ścianki studzienek stosować tuleje uszczelniające., Rury układać na podsypce piaskowej grubości 20 cm z wyprofilowanym dnem na łożysko nośne, zgodnie z projektowanym spadkiem. W miejscach złączeń kielichowych należy wykonać dołki montażowe głębokości około 10 cm. Roboty ziemne wykonać wg BN-83/ Ułożony odcinek rury kanałowej po uprzednim sprawdzeniu spadku wymaga zastabilizowania przez wykonanie obsypki ochronnej z piasku, przynajmniej na wys. 10 cm ponad wierzch rury, w końcowej fazie robót obsypkę uzupełnić do 30 cm. Na istniejącej przebudowywanej kanalizacji deszczowej Ø 200 i 300 mm, należy wykonać trzy studzienki rewizyjno przepływowe z kręgów betonowych Æ 1200 mm wg. KB /6/ z płytą nadstudzienna Æ 1400 mm i włazem Æ 600 mm żeliwno betonowym klasy 250. Roboty ziemne wykonać ręcznie z zachowaniem ostrożności a w miejscach skrzyżowań z istniejącym uzbrojeniem. Uwagi końcowe - Całość robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych z 1996 r. - Roboty ziemne i montażowe zewnętrzne i wewnętrzne wykonać zgodnie z Warunkami technicznymi, jakim powinny odpowiadać instalacje wodociągowe, kanalizacyjne i gazowe wydanymi przez I.P.Bud. Warszawa 1992 r. - W czasie prowadzenia robót ziemnych mechanicznych i ręcznych należy przestrzegać przepisów BHP ogólnych i branżowych. - Roboty ziemne prowadzić mechanicznie, w rejonie skrzyżowań i zbliżeń z istniejącym uzbrojeniem wykonać ręcznie jako wąsko przestrzenne, ze zwróceniem szczególnej uwagi. - Przed przystąpieniem do wykonania robót ziemnych i montażowych należy powiadomić zainteresowane instytucje, których istniejące uzbrojenie występuje w rejonie prowadzonych robót. - Ewentualne wątpliwości dotyczące wykonania przyłączy zgodnie z projektem zgłośić przed rozpoczęciem robót do projektanta. Projektant. tech. Wiesław Gorszczaruk Sprawdzający. inż. Ryszard Kowalski
