Centralka sygnalizacji pożarowej CSP1

Transkrypt

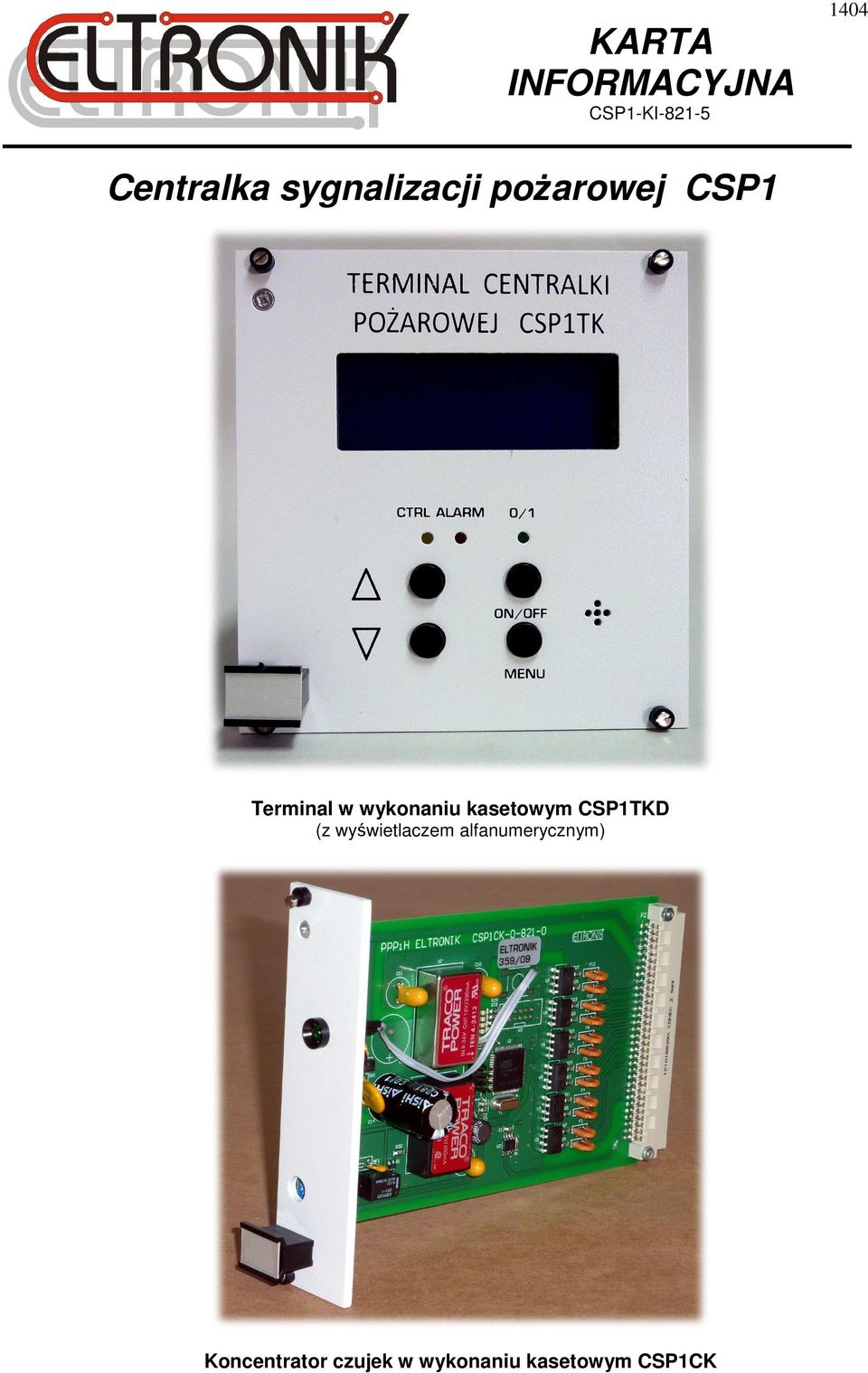

1 1404 KARTA INFORMACYJNA CSP1-KI Centralka sygnalizacji pożarowej CSP1 Terminal w wykonaniu kasetowym CSP1TKD (z wyświetlaczem alfanumerycznym) Koncentrator czujek w wykonaniu kasetowym CSP1CK

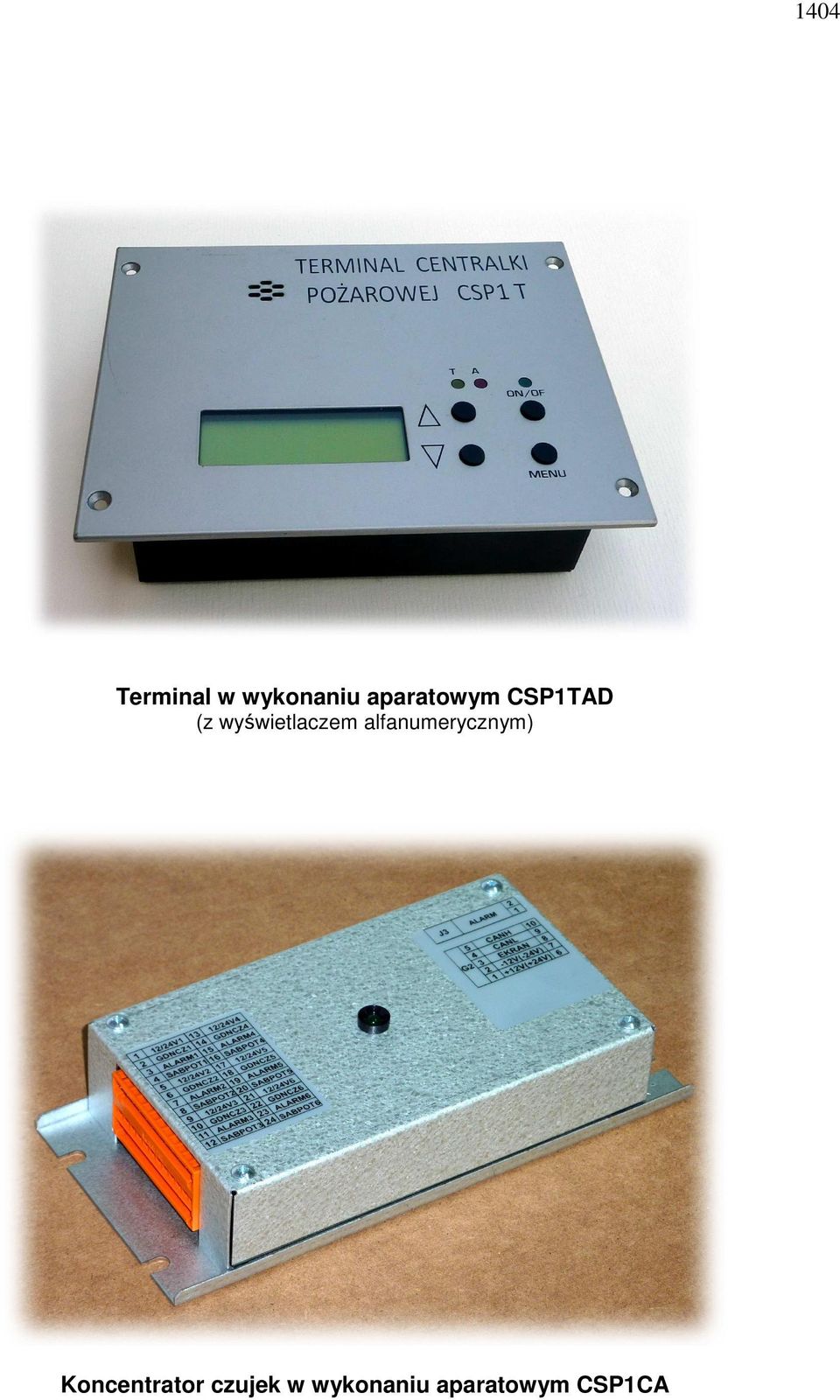

2 Terminal w wykonaniu aparatowym CSP1TAD (z wyświetlaczem alfanumerycznym) Koncentrator czujek w wykonaniu aparatowym CSP1CA

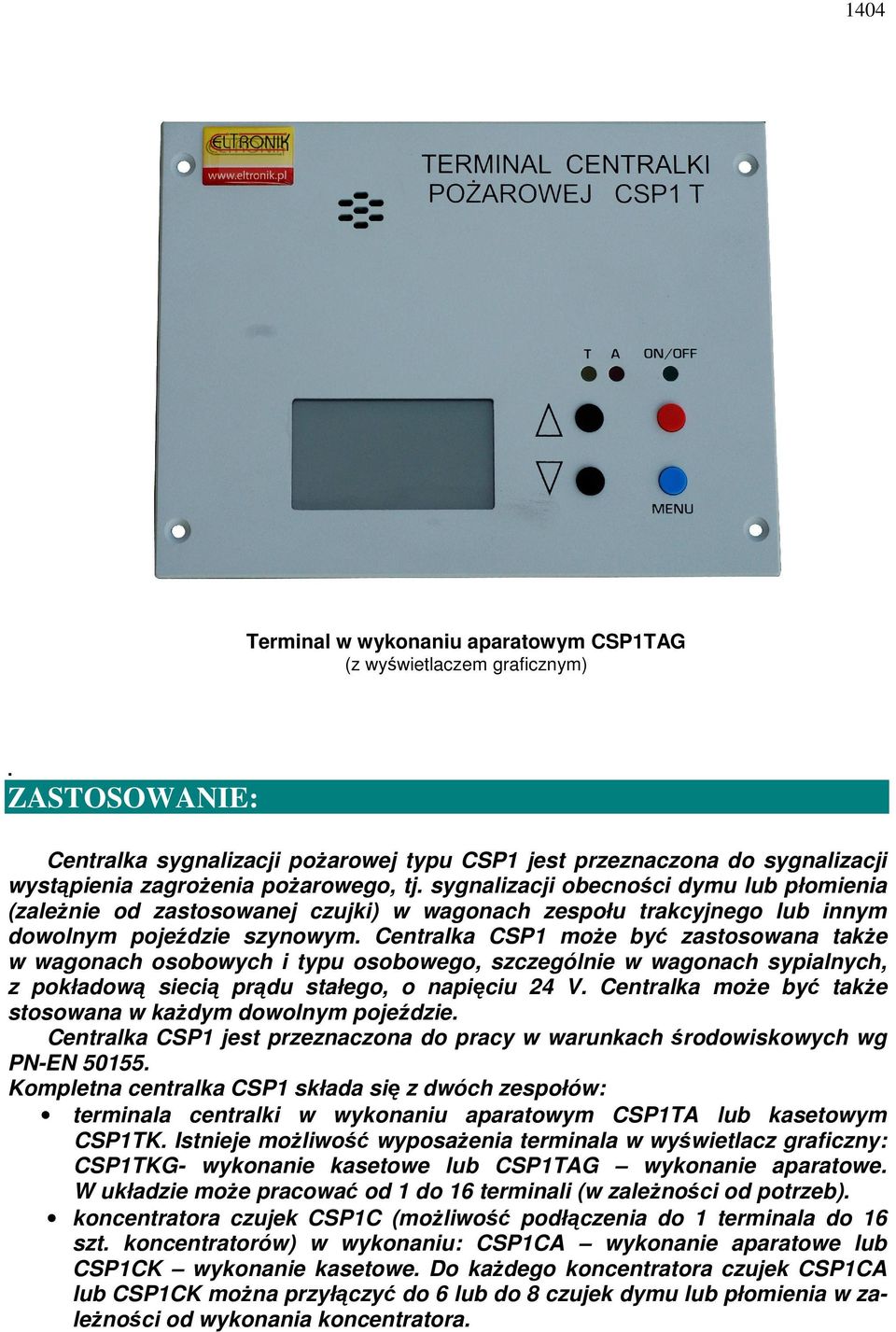

3 Terminal w wykonaniu aparatowym CSP1TAG (z wyświetlaczem graficznym). ZASTOSOWANIE: Q Centralka sygnalizacji pożarowej typu CSP1 jest przeznaczona do sygnalizacji wystąpienia zagrożenia pożarowego, tj. sygnalizacji obecności dymu lub płomienia (zależnie od zastosowanej czujki) w wagonach zespołu trakcyjnego lub innym dowolnym pojeździe szynowym. Centralka CSP1 może być zastosowana także w wagonach osobowych i typu osobowego, szczególnie w wagonach sypialnych, z pokładową siecią prądu stałego, o napięciu 24 V. Centralka może być także stosowana w każdym dowolnym pojeździe. Centralka CSP1 jest przeznaczona do pracy w warunkach środowiskowych wg PN-EN Kompletna centralka CSP1 składa się z dwóch zespołów: terminala centralki w wykonaniu aparatowym CSP1TA lub kasetowym CSP1TK. Istnieje możliwość wyposażenia terminala w wyświetlacz graficzny: CSP1TKG- wykonanie kasetowe lub CSP1TAG wykonanie aparatowe. W układzie może pracować od 1 do 16 terminali (w zależności od potrzeb). koncentratora czujek CSP1C (możliwość podłączenia do 1 terminala do 16 szt. koncentratorów) w wykonaniu: CSP1CA wykonanie aparatowe lub CSP1CK wykonanie kasetowe. Do każdego koncentratora czujek CSP1CA lub CSP1CK można przyłączyć do 6 lub do 8 czujek dymu lub płomienia w zależności od wykonania koncentratora.

4 OPIS: Centralka sygnalizacji pożarowej typu CSP1 jest przeznaczona do sygnalizacji wystąpienia zagrożenia pożarowego, tj. sygnalizacji obecności dymu w wagonach zespołu trakcyjnego, w wagonach osobowych i typu osobowego, szczególnie w wagonach sypialnych, w lokomotywach lub innym dowolnym pojeździe szynowym lub drogowym. Wskazane jest, aby pojazd był wyposażony w pokładową sieć prądu stałego, o napięciu 24 V. Kompletne urządzenie, stanowiące centralkę sygnalizacji pożarowej CSP1, składa się z terminala tzw. terminala centralki sygnalizacji pożarowej typu CSP1TA wykonanie aparatowe lub CSP1TK wykonanie kasetowe (w ilości 1 lub 2 szt. zależnie od rodzaju pojazdu), zamontowanego np. w pulpitach maszynisty lub szafie sterowniczej (w układzie może pracować do 16 terminali w zależności od potrzeb) oraz od 1 do 16 tzw. koncentratorów czujek CSP1C, (CSP1CA lub CSP1CK) zamontowanych w wagonach zespołu trakcyjnego, wagonu sypialnego, lokomotywy lub innego pojazdu. Do każdego koncentratora CSP1C można przyłączyć do 6 czujek dymu. Istnieje możliwość wykonania koncentratora czujek CSP1C na 8 czujek. Koncentratory CSP1C w zależności od zastosowanej czujki oraz wykonania posiadają dodatkowe wyróżniki (patrz dane techniczne) Terminal generuje informację dźwiękową i optyczną o zadziałaniu czujki wskazując, która czujka zgłasza zagrożenie wyświetlając jej numer. Centralka CSP1 podstawowo współpracuje z czujkami dymu, rozmieszczonymi w wielu punktach pojazdu, które wykrywają obecność dymu w powietrzu. Czujki umożliwiają wykrycie dymu w początkowej fazie powstawania pożaru, pochodzącego od spalania lub żarzenia się drewna, chemikaliów, tworzyw sztucznych, tkanin itp. Współpracujące z centralką czujki nie zawierają żadnych izotopów. W zależności od wykonania, koncentrator CSP1C może współpracować także z czujką sygnalizacji wystąpienia płomienia lub czujką nadmiaroworóżniczkową ciepła. Centralka sygnalizacji pożarowej CSP1 jest wyposażona we własne awaryjne rezerwowe źródło zasilania. Wyświetlacz LCD i diody LED na panelu czołowym terminala CSP1T informują o pracy centralki oraz o działaniu nadzorowania systemu przeciwpożarowego, wyświetlają także informację o próbie sabotażu np. kradzież czujki. Terminal centralki sygnalizacji pożarowej może być wyposażony w wyświetlacz LCD alfanumeryczny lub wyświetlacz LCD graficzny. Centralka CSP1 posiada wyjście, z którego sygnał pozwala uruchomić np. system gaszenia pożaru (np. zraszacze), kamerę telewizyjną itp. Centralka sygnalizacji pożarowej CSP1 jest przystosowana do pracy w sieci CAN z protokołem CANopen. Co około 4 5 lat należy wymienić w terminalu baterię CR2032 podtrzymującą działanie zegara czasu rzeczywistego.

5 Terminal w wykonaniu aparatowym CSP1TAD Rysunek panelu czołowego terminala CSP1TKD (do umieszczenia w kasecie 3U) Rysunek koncentratora czujek CSP1CA

6 DANE TECHNICZNE: 1404 Centralka sygnalizacji przeciwpożarowej CSP1 znamionowe napięcie zasilania V d.c. zakres zmian napięcia zasilania...od 16,0 do 33,0 V d.c. prąd pobierany podczas nadzorowania *1) maksymalny prąd pobierany *1) liczba punktów nadzorowania.....maks. 16 koncentratorów CSP1C liczba czujek przyłączonych do CSP1C maks. 6 czujek (tego samego rodzaju) typ czujki dymu...osd32, OP320C, OH320C, DUR-40 lub TUP-40 zewnętrzna temperatura pracy...klasa T3 wg PN-EN wilgotność względna...zgodna z PN-EN wysokość nad poziomem morza...do 1800 m stopień ochrony...ip20 wymiary CSP1C.....*2) wymiary CSP1T...*2) masa CSP1C...*2) (np. dla CSP1CA ok. 750 g) masa CSP2T.... *2) (np.dla CSP1TK ok. 450 g, dla CSP2TA ok. 2 kg) pozycja pracy...dowolna *1) zależny od liczby i typu czujek oraz liczby koncentratorów CSP1C *2) zależny od typu wykonania Wykonania terminala CSP1T : Wykonanie aparatowe z wyświetlaczem alfanumer CSP1TAD Wykonanie aparatowe z wyświetlaczem alfanumer do pracy w mag. CAN CSP1TADN Wykonanie kasetowe z wyświetlaczem alfanumer...csp1tkd Wykonanie kasetowe z wyświetlaczem alfanumer do pracy w mag. CAN...CSP1TKDN Wykonanie aparatowe z wyświetlaczem graficznym CSP1TAG Wykonanie aparatowe z wyświetlaczem graficznym. do pracy w mag. CAN CSP1TAGN Wykonania koncentratora CSP1C : Wykonanie kasetowe CSP1CK współpraca z 6 czujkami DUR-40 lub TUP-40 Wykonanie kasetowe CSP1CA1.... współpraca z 6 czujkami DUR-40 lub TUP-40 Wykonanie aparatowe CSP1CA.....współpraca z 6 czujkami OSD23 Wykonanie aparatowe CSP1CA współpraca z 8czujkami OSD23 Wykonanie aparatowe CSP1CA współpraca z 8 czujkami DUR-40 lub TUP-40 Czujka dymu typ czujki:......optyczna czujka dymu z atestem CNBOP np. OSD23 o parametrach jn. zakres napięć pracy...od 12 do 28 V d.c. zewnętrzna temperatura pracy...klasa T3 wg PN-EN p prąd nadzorowania...8,1 ma prąd alarmowania...16,7 ma UWAGA: możliwe jest zastosowanie czujek firmy Siemens:...czujka dymu optyczno-temperaturowa......op320c czujka dymu optyczno-temperaturowa.....oh420c możliwe jest zastosowanie czujek firmy POLON: czujka dymu optyczna dur-40 czujka ciepła nadmiarowo-różniczkowa...tup-40 Akumulator zasilania rezerwowego. typ akumulatora...bezobsługowy akumulator ołowiowy producent akumulatora...np. Hitachi HV napięcie znamionowe...12 V pojemność...,...7 Ah napięcie ładowania cykliczne...14,85 V ± 0,15 V napięcie ładowania podtrzymania ,65 V ± 0,15 V napięcie minimalne ,5 V czas ładowania cyklicznego......od 12 do 20 h Warunki Techniczne Wykonania i Odbioru CSP1-WTO PPPiH ELTRONIK Sp. z o.o. ul. Lelewela 4B POZNAŃ tel , , , fax biuro@eltronik.pl
