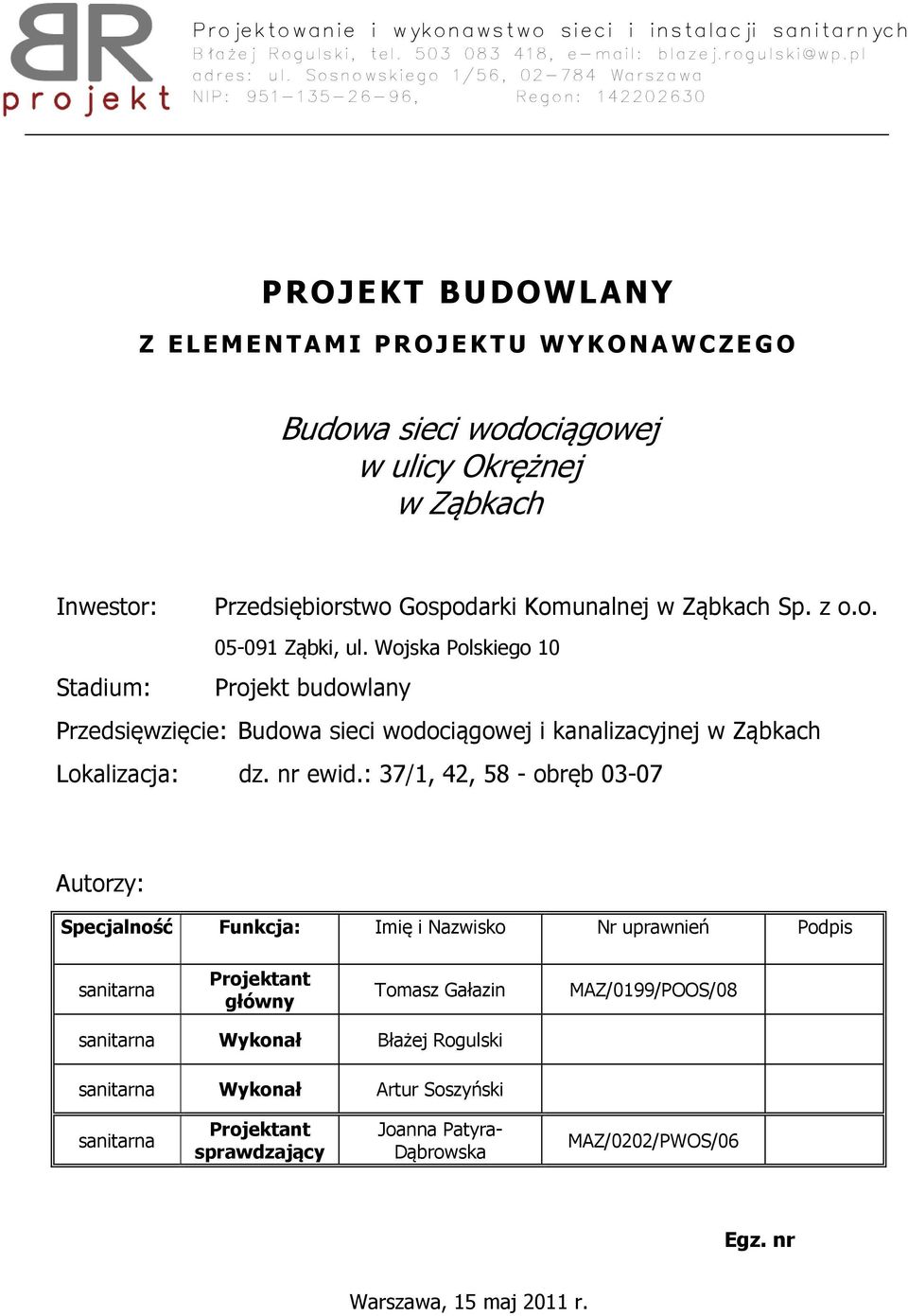

1 Proje ktow anie i wykonawstwo sieci i i instalacji sanitarnych BłaŜej Rogulski, tel , blazej.rogulski@wp.pl adres: ul. Sosnowskiego 1/56, Warszawa NIP: , Regon: PROJEKT BUDOWLANY Z ELEMENTAMI PROJEKT U WYKONAWCZEGO Budowa sieci wodociągowej w ulicy Okrężnej w Ząbkach Inwestor: Przedsiębiorstwo Gospodarki Komunalnej w Ząbkach Sp. z o.o Ząbki, ul. Wojska Polskiego 10 Stadium: Projekt budowlany Przedsięwzięcie: Budowa sieci wodociągowej i kanalizacyjnej w Ząbkach Lokalizacja: dz. nr ewid.: 37/1, 42, 58 - obręb Autorzy: Specjalność Funkcja: Imię i Nazwisko Nr uprawnień Podpis sanitarna Projektant główny Tomasz Gałazin MAZ/0199/POOS/08 sanitarna Wykonał Błażej Rogulski sanitarna Wykonał Artur Soszyński sanitarna Projektant sprawdzający Joanna Patyra- Dąbrowska MAZ/0202/PWOS/06 Egz. nr Warszawa, 15 maj 2011 r.

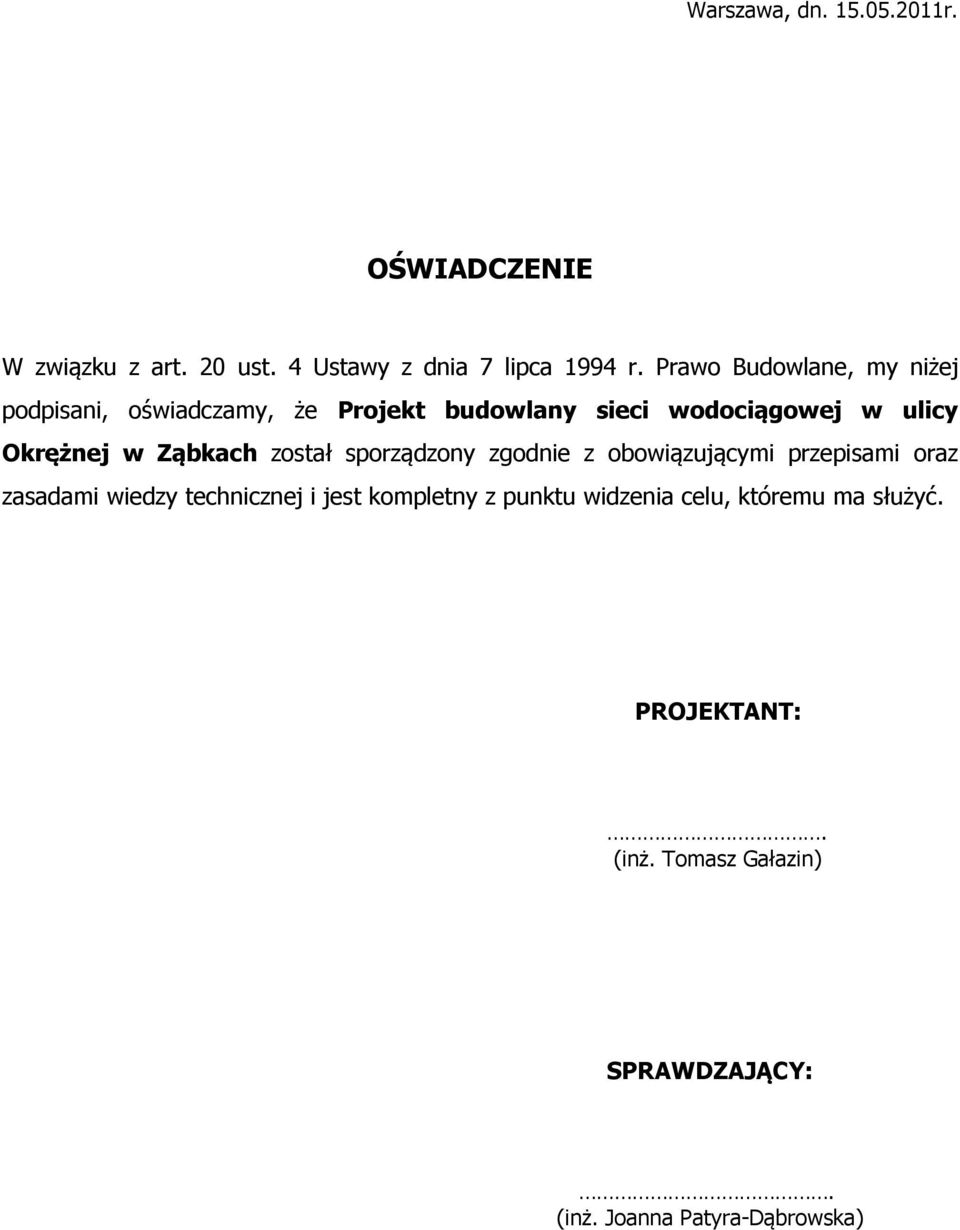

2 Warszawa, dn r. OŚWIADCZENIE W związku z art. 20 ust. 4 Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane, my niżej podpisani, oświadczamy, że Projekt budowlany sieci wodociągowej w ulicy Okrężnej w Ząbkach został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu, któremu ma służyć. PROJEKTANT:. (inż. Tomasz Gałazin) SPRAWDZAJĄCY:. (inż. Joanna Patyra-Dąbrowska)

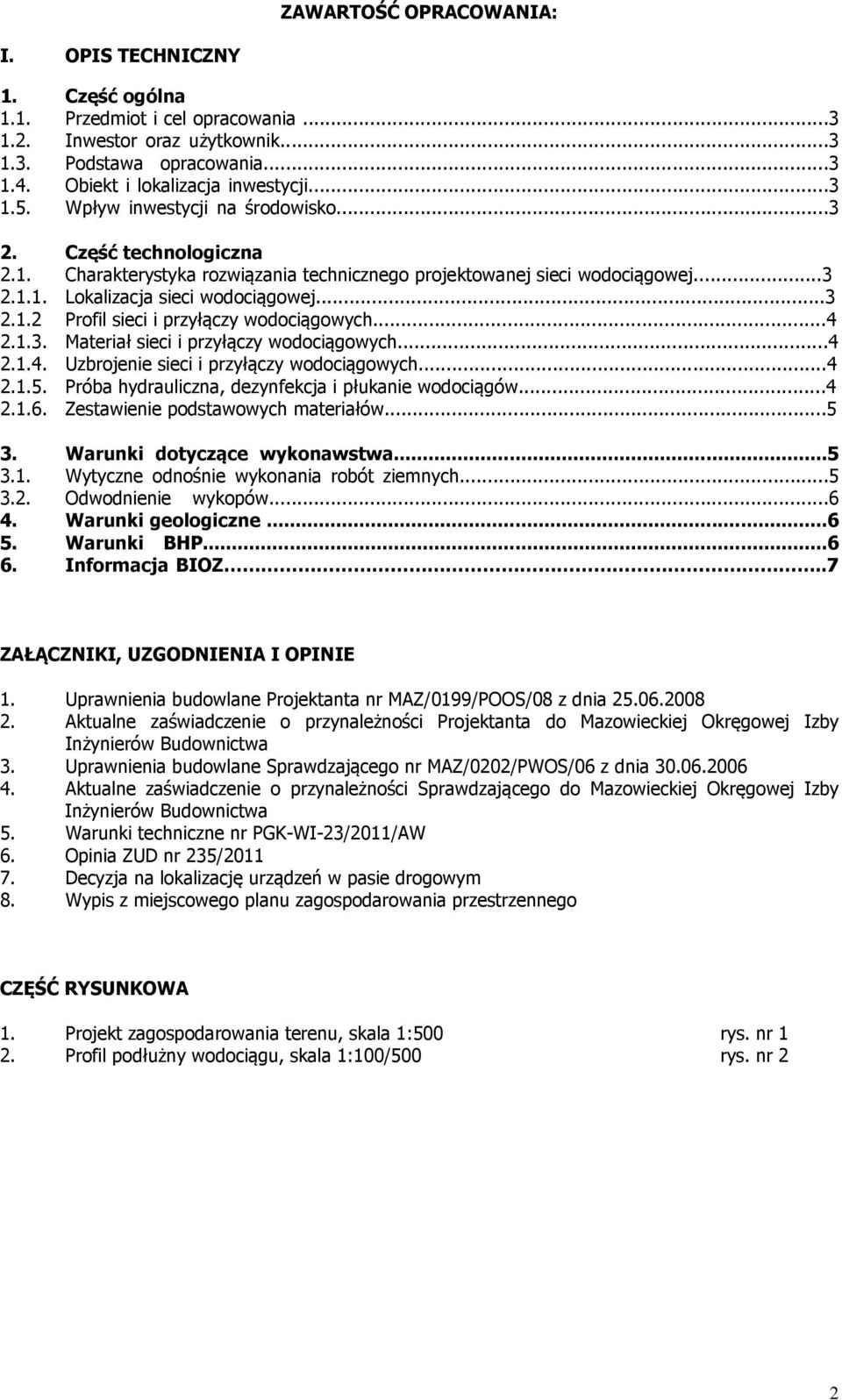

3 ZAWARTOŚĆ OPRACOWANIA: I. OPIS TECHNICZNY 1. Część ogólna 1.1. Przedmiot i cel opracowania Inwestor oraz użytkownik Podstawa opracowania Obiekt i lokalizacja inwestycji Wpływ inwestycji na środowisko Część technologiczna 2.1. Charakterystyka rozwiązania technicznego projektowanej sieci wodociągowej Lokalizacja sieci wodociągowej Profil sieci i przyłączy wodociągowych Materiał sieci i przyłączy wodociągowych Uzbrojenie sieci i przyłączy wodociągowych Próba hydrauliczna, dezynfekcja i płukanie wodociągów Zestawienie podstawowych materiałów Warunki dotyczące wykonawstwa Wytyczne odnośnie wykonania robót ziemnych Odwodnienie wykopów Warunki geologiczne Warunki BHP Informacja BIOZ..7 ZAŁĄCZNIKI, UZGODNIENIA I OPINIE 1. Uprawnienia budowlane Projektanta nr MAZ/0199/POOS/08 z dnia Aktualne zaświadczenie o przynależności Projektanta do Mazowieckiej Okręgowej Izby Inżynierów Budownictwa 3. Uprawnienia budowlane Sprawdzającego nr MAZ/0202/PWOS/06 z dnia Aktualne zaświadczenie o przynależności Sprawdzającego do Mazowieckiej Okręgowej Izby Inżynierów Budownictwa 5. Warunki techniczne nr PGK-WI-23/2011/AW 6. Opinia ZUD nr 235/ Decyzja na lokalizację urządzeń w pasie drogowym 8. Wypis z miejscowego planu zagospodarowania przestrzennego CZĘŚĆ RYSUNKOWA 1. Projekt zagospodarowania terenu, skala 1:500 rys. nr 1 2. Profil podłużny wodociągu, skala 1:100/500 rys. nr 2 2

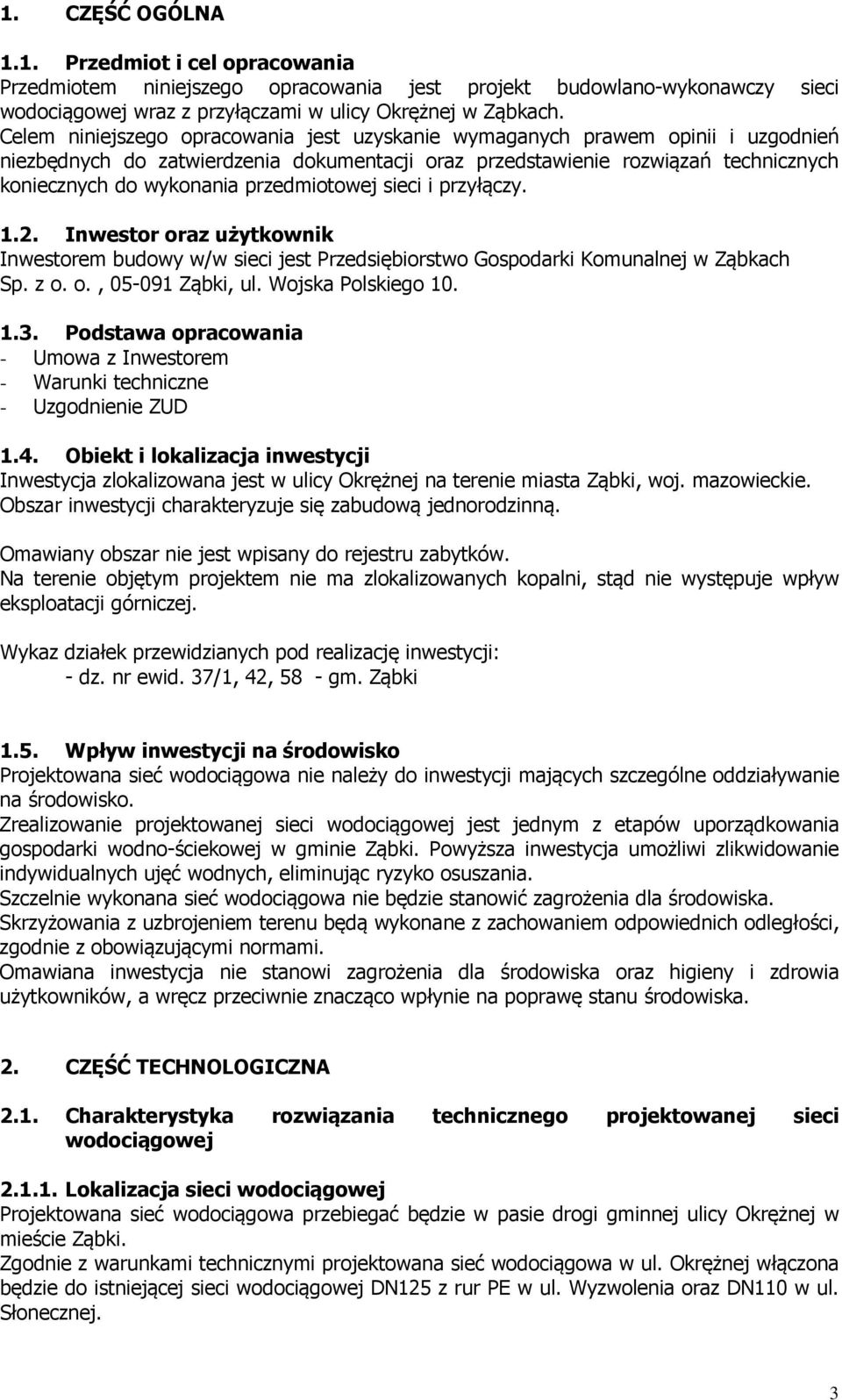

4 1. CZĘŚĆ OGÓLNA 1.1. Przedmiot i cel opracowania Przedmiotem niniejszego opracowania jest projekt budowlano-wykonawczy sieci wodociągowej wraz z przyłączami w ulicy Okrężnej w Ząbkach. Celem niniejszego opracowania jest uzyskanie wymaganych prawem opinii i uzgodnień niezbędnych do zatwierdzenia dokumentacji oraz przedstawienie rozwiązań technicznych koniecznych do wykonania przedmiotowej sieci i przyłączy Inwestor oraz użytkownik Inwestorem budowy w/w sieci jest Przedsiębiorstwo Gospodarki Komunalnej w Ząbkach Sp. z o. o., Ząbki, ul. Wojska Polskiego Podstawa opracowania - Umowa z Inwestorem - Warunki techniczne - Uzgodnienie ZUD 1.4. Obiekt i lokalizacja inwestycji Inwestycja zlokalizowana jest w ulicy Okrężnej na terenie miasta Ząbki, woj. mazowieckie. Obszar inwestycji charakteryzuje się zabudową jednorodzinną. Omawiany obszar nie jest wpisany do rejestru zabytków. Na terenie objętym projektem nie ma zlokalizowanych kopalni, stąd nie występuje wpływ eksploatacji górniczej. Wykaz działek przewidzianych pod realizację inwestycji: - dz. nr ewid. 37/1, 42, 58 - gm. Ząbki 1.5. Wpływ inwestycji na środowisko Projektowana sieć wodociągowa nie należy do inwestycji mających szczególne oddziaływanie na środowisko. Zrealizowanie projektowanej sieci wodociągowej jest jednym z etapów uporządkowania gospodarki wodno-ściekowej w gminie Ząbki. Powyższa inwestycja umożliwi zlikwidowanie indywidualnych ujęć wodnych, eliminując ryzyko osuszania. Szczelnie wykonana sieć wodociągowa nie będzie stanowić zagrożenia dla środowiska. Skrzyżowania z uzbrojeniem terenu będą wykonane z zachowaniem odpowiednich odległości, zgodnie z obowiązującymi normami. Omawiana inwestycja nie stanowi zagrożenia dla środowiska oraz higieny i zdrowia użytkowników, a wręcz przeciwnie znacząco wpłynie na poprawę stanu środowiska. 2. CZĘŚĆ TECHNOLOGICZNA 2.1. Charakterystyka rozwiązania technicznego projektowanej sieci wodociągowej Lokalizacja sieci wodociągowej Projektowana sieć wodociągowa przebiegać będzie w pasie drogi gminnej ulicy Okrężnej w mieście Ząbki. Zgodnie z warunkami technicznymi projektowana sieć wodociągowa w ul. Okrężnej włączona będzie do istniejącej sieci wodociągowej DN125 z rur PE w ul. Wyzwolenia oraz DN110 w ul. Słonecznej. 3

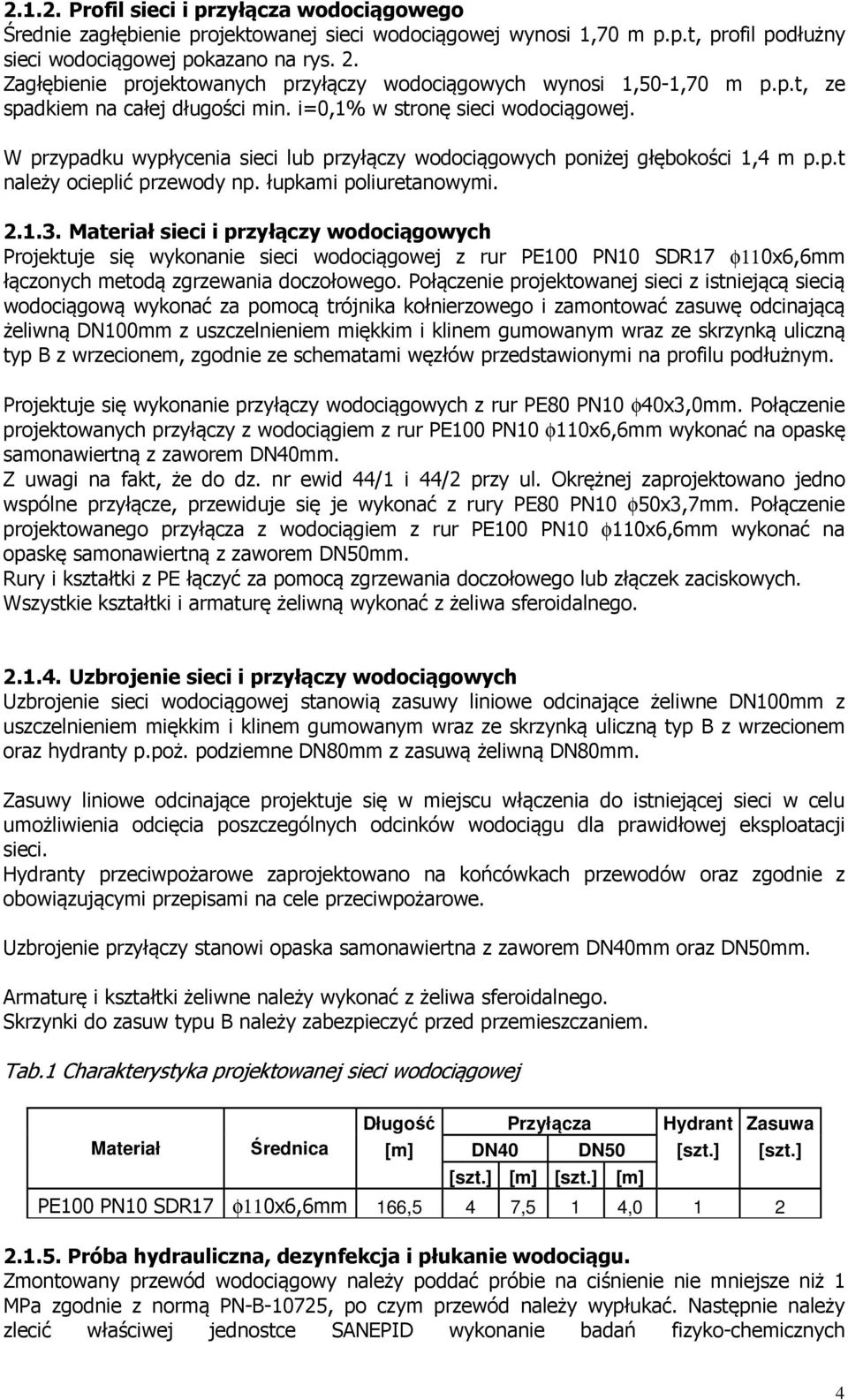

5 Profil sieci i przyłącza wodociągowego Średnie zagłębienie projektowanej sieci wodociągowej wynosi 1,70 m p.p.t, profil podłużny sieci wodociągowej pokazano na rys. 2. Zagłębienie projektowanych przyłączy wodociągowych wynosi 1,50-1,70 m p.p.t, ze spadkiem na całej długości min. i=0,1% w stronę sieci wodociągowej. W przypadku wypłycenia sieci lub przyłączy wodociągowych poniżej głębokości 1,4 m p.p.t należy ocieplić przewody np. łupkami poliuretanowymi Materiał sieci i przyłączy wodociągowych Projektuje się wykonanie sieci wodociągowej z rur PE100 PN10 SDR17 φ110x6,6mm łączonych metodą zgrzewania doczołowego. Połączenie projektowanej sieci z istniejącą siecią wodociągową wykonać za pomocą trójnika kołnierzowego i zamontować zasuwę odcinającą żeliwną DN100mm z uszczelnieniem miękkim i klinem gumowanym wraz ze skrzynką uliczną typ B z wrzecionem, zgodnie ze schematami węzłów przedstawionymi na profilu podłużnym. Projektuje się wykonanie przyłączy wodociągowych z rur PE80 PN10 φ40x3,0mm. Połączenie projektowanych przyłączy z wodociągiem z rur PE100 PN10 φ110x6,6mm wykonać na opaskę samonawiertną z zaworem DN40mm. Z uwagi na fakt, że do dz. nr ewid 44/1 i 44/2 przy ul. Okrężnej zaprojektowano jedno wspólne przyłącze, przewiduje się je wykonać z rury PE80 PN10 φ50x3,7mm. Połączenie projektowanego przyłącza z wodociągiem z rur PE100 PN10 φ110x6,6mm wykonać na opaskę samonawiertną z zaworem DN50mm. Rury i kształtki z PE łączyć za pomocą zgrzewania doczołowego lub złączek zaciskowych. Wszystkie kształtki i armaturę żeliwną wykonać z żeliwa sferoidalnego Uzbrojenie sieci i przyłączy wodociągowych Uzbrojenie sieci wodociągowej stanowią zasuwy liniowe odcinające żeliwne DN100mm z uszczelnieniem miękkim i klinem gumowanym wraz ze skrzynką uliczną typ B z wrzecionem oraz hydranty p.poż. podziemne DN80mm z zasuwą żeliwną DN80mm. Zasuwy liniowe odcinające projektuje się w miejscu włączenia do istniejącej sieci w celu umożliwienia odcięcia poszczególnych odcinków wodociągu dla prawidłowej eksploatacji sieci. Hydranty przeciwpożarowe zaprojektowano na końcówkach przewodów oraz zgodnie z obowiązującymi przepisami na cele przeciwpożarowe. Uzbrojenie przyłączy stanowi opaska samonawiertna z zaworem DN40mm oraz DN50mm. Armaturę i kształtki żeliwne należy wykonać z żeliwa sferoidalnego. Skrzynki do zasuw typu B należy zabezpieczyć przed przemieszczaniem. Tab.1 Charakterystyka projektowanej sieci wodociągowej Materiał Średnica Długość Przyłącza Hydrant Zasuwa [m] DN40 DN50 [szt.] [szt.] [szt.] [m] [szt.] [m] PE100 PN10 SDR17 φ110x6,6mm 166,5 4 7,5 1 4, Próba hydrauliczna, dezynfekcja i płukanie wodociągu. Zmontowany przewód wodociągowy należy poddać próbie na ciśnienie nie mniejsze niż 1 MPa zgodnie z normą PN-B-10725, po czym przewód należy wypłukać. Następnie należy zlecić właściwej jednostce SANEPID wykonanie badań fizyko-chemicznych 4

6 i bakteriologicznych wody z rurociągu. W przypadku konieczności dezynfekcji przewodu, zaleca się użyć podchloryn sodu w dawce 250 mg/l. Płukać z prędkością > 1m/s. Prace wykonywać pod nadzorem administratora sieci Zestawienie podstawowych materiałów Zestawienie podstawowych materiałów dla projektowanej sieci wodociągowej Lp Wyszczególnienie Jednostka Ilość j.o. obmiaru Sieć wodociągowa 1. Rury z PE100 PN10 φ 110x6,6mm mb 166,5 2. Kolano z PE o szt Trójnik kołnierzowy T DN125/100mm szt Trójnik kołnierzowy T DN100/100mm szt Trójnik kołnierzowy T DN100/80mm szt Zasuwa kołnierzowa typu E DN100mm szt Zasuwa kołnierzowa typu E DN80mm szt Króciec kołnierzowy DN80 L=1,0m szt Króciec kołnierzowy DN100 L=2,0m szt Tuleja kołnierzowa PE DN110 szt Tuleja kołnierzowa PE DN125 szt Hydrant podziemny ppoż. DN80mm na kolanie ze stopką i skrzynką uliczną szt Skrzynka zasuwowa typ B z wrzecionem szt. 4 Przyłącza do granicy działki 14. Rury z PE80 PN10 φ 40x3,0mm mb 7,5 15. Rury z PE80 PN10 φ 50x3,7mm mb 4,0 16. Opaska do nawiercania wraz z zasuwą domową DN40 kpl Opaska do nawiercania wraz z zasuwą domową DN50 kpl WARUNKI DOTYCZĄCE WYKONAWSTWA Wytyczenie trasy projektowanej sieci a także jej zinwentaryzowanie należy zlecić uprawnionemu geodecie. W miejscach skrzyżowań z istniejącym uzbrojeniem i w zasięgu koron drzew prace prowadzić ręcznie z zachowaniem szczególnej ostrożności. Przy skrzyżowaniach na istniejących kablach energetycznych założyć rury dwudzielne. Taśmę lokalizacyjno-ostrzegawczą ułożyć 20cm ponad wierzchem projektowanego przewodu Wytyczne odnośnie wykonania robót ziemnych Przewód wodociągowy zostanie wykonany w wykopie wąskoprzestrzennym, szalowanym pionowo ułożonymi wypraskami stalowymi. Z uwagi na ilość istniejącego uzbrojenia i ewentualną kolizję z systemem korzeniowym drzew, przewiduje się, że 80% wykopów zostanie wykonana mechanicznie, a 20% ręcznie. Rury i kształtki należy dostarczać w ilości zapewniającej możliwość bezpośredniego wbudowania. Przewody należy układać na podsypce piaskowej o grubości 20 cm. Po ułożeniu przewodów, odbiorze wykonanej roboty przez nadzór oraz po inwentaryzacji geodezyjnej przewodu, wykop należy zasypać ręcznie z zagęszczeniem urobku do wysokości 30 cm ponad wierzch rurociągów bez kamieni i gruzu, a dalej mechanicznie gruntem rodzimym z zagęszczeniem gruntu wibratorem powierzchniowym warstwami gr. 20 cm, do uzyskania stopnia zagęszczenia zgodnie z wymogami PN-S dla dróg, a w miejscach poza korpusem drogowym wskaźnika nie 5

7 mniejszego niż 0,95. W przypadku stwierdzenia w trakcie realizacji, w strefie posadowienia gruntów nienośnych, należy wykop pogłębić do warstwy gruntów nośnych a grunty organiczne lub nasypowe wymienić na żwir. Wymieniony grunt dokładnie zagęścić do parametrów jw. W miejscach przejść dla mieszkańców, pracowników obsługi oraz towarzyszących przy budowie stosować kładki z barierkami ochronnymi. Przy prowadzeniu robót ziemnych ustawić znaki ostrzegawcze, oświetlić o zmroku światłem ostrzegawczym, zabezpieczyć taśmą i barierkami ochronnymi. Wszystkie roboty ziemne i instalacyjne należy prowadzić zgodnie z normą PN-B-10736:1999 Roboty ziemne. Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Warunki techniczne wykonania. Wykonawca robót zobowiązany jest do przywrócenia terenu do stanu pierwotnego wraz z odbudową nawierzchni drogowych i chodników Odwodnienie wykopów W miejscu występowania wód gruntowych w dnie wykopu wykonać odwodnienie wykopu na czas prowadzenia robót. Prowadzenie prac metodą wykopów wąskoprzestrzennych oraz zastosowanie do odwodnienia igłofiltrów nie naruszy i nie zmieni stosunków wodnych, a wytworzony lej depresji nie wykroczy poza granice działek na których planowana jest inwestycja. Ostatecznego wyboru metody odwodnienia powinien dokonać kierownik budowy w porozumieniu z inspektorem nadzoru po rozpoznaniu panujących na dzień rozpoczęcia robót ziemnych warunków gruntowo-wodnych. 4. WARUNKI GEOLOGICZNE Miasto Ząbki położone jest w obrębie aglomeracji warszawskiej na północny-wschód od centrum Warszawy. Starsze podłoże na terenie miasta Ząbki tworzą utwory górnej kredy wykształcone w postaci margli, wapieni, opok i gez. Na utworach górnej kredy leżą utwory trzeciorzędu wykształcone w postaci okruchowych osadów, iłów, mułowców i piasków. Na utworach trzeciorzędowych osadziły się osady czwartorzędowe wykształcone w postaci piasków grubych, średnich oraz iłów zastoiskowych. W podłożu ulicy objętej projektem występują piaski średnie i grube oraz iły, iły pylaste i piaski gliniaste. Zwierciadło wody gruntowej pojawia się na głębokości ok. 1,5m. Podany poziom wodonośny jest poziomem okresowym występującym po opadach deszczu lub roztopach. Są to wody zawieszone, które w okresach braku opadów zanikają. W przypadku większej ilości wód w piaskach należy przewidzieć odwodnienie wykopów igłofiltrami. 5. WARUNKI BHP Przy prowadzeniu robót ziemnych i montażowych należy przestrzegać ogólnych zasad bezpieczeństwa i higieny pracy wynikających z obowiązujących przepisów, a w szczególności należy się stosować do zaleceń zawartych w: - Rozporządzenie Ministra Infrastruktury z r. w Dz. U. 47/03 poz Kodeks Pracy, a w szczególności art. 15, 207 i 212, regulujące tematykę bezpiecznego wykonywania robót. 6

8 6. INFORMACJA BIOZ Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych robót W skład robót ujętych w projekcie wchodzą: wykonanie sieci wodociągowej DN110mm; wykonanie przyłączy w pasie drogowym; Inne roboty w ramach robót kompleksowych zadania inwestycyjnego: wykonanie hydrantów i zasuw na sieci wodociągowej; Kolejność realizacji poszczególnych Robót: - Opracowanie projektu organizacji ruchu. - Wytyczenie trasy projektowanej sieci, przyłączy i hydrantów. - Wykonanie wykopu. - Wykonanie hydrantów, ułożenie sieci na podsypce, montaż przyłączy. - Wykonanie obsypki z równoczesnym jej zagęszczeniem. - Zasypanie pozostałej części wykopów i zagęszczenie gruntu. - Wywóz nadmiaru gruntu. - Dokonanie komisyjnego odbioru Robót. Wykaz istniejących obiektów budowlanych W rejonie planowanej inwestycji istniejącymi obiektami budowlanymi są drogi. Ponadto znajdują się urządzenia podziemnej infrastruktury technicznej takie jak: kable telekomunikacyjne, energetyczne oraz sieci gazowe. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie dla bezpieczeństwa i zdrowia Elementami zagospodarowania terenu na trasie projektowanej sieci, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi są: ruch samochodowy; przewody gazowe; przewody energetyczne; Przewidywane zagrożenia mogące wystąpić podczas realizacji robót Przysypanie człowieka ziemią podczas wykonywania wykopów oraz układania rur; Upadek człowieka z powierzchni terenu do głębokich wykopów; Upadek narzędzi lub przedmiotów z powierzchni terenu do wykopów, w których mogą znajdować się ludzie; Ruch pojazdów dostarczających materiały budowlane; Ruch pojazdów samochodowych; Praca elektronarzędzi i urządzeń mechanicznych; Możliwość porażenia prądem elektrycznym przy wykonywaniu wykopów i układaniu rurociągu nieodpowiednim sprzętem mechanicznym w rejonie napowietrznej linii elektroenergetycznej. Wydzielenie i oznakowanie miejsc prowadzenia robót budowlanych z uwagi na przewidywane zagrożenia Rejon wykopów należy wygrodzić i oznakować tablicami Uwaga głębokie wykopy ; Wykopy nie zasypane zabezpieczyć barierką, w nocy oświetlić; Roboty ziemne prowadzić z zachowaniem przepisów BHP oraz przepisów zawartych w normie branżowej BN-83/ Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze. w powiązaniu z normą PN-86/B Grunty budowlane. 7

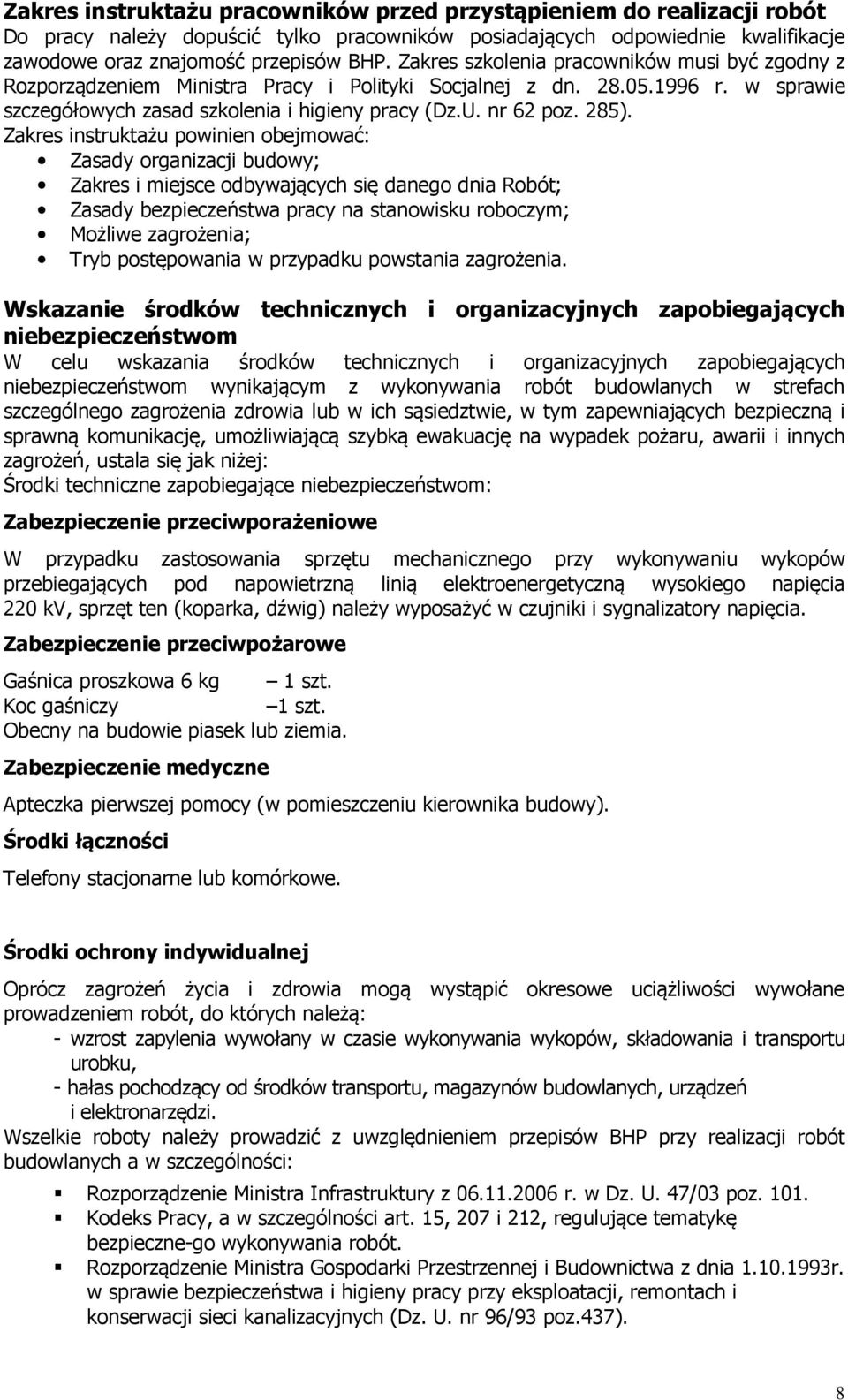

9 Zakres instruktażu pracowników przed przystąpieniem do realizacji robót Do pracy należy dopuścić tylko pracowników posiadających odpowiednie kwalifikacje zawodowe oraz znajomość przepisów BHP. Zakres szkolenia pracowników musi być zgodny z Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dn r. w sprawie szczegółowych zasad szkolenia i higieny pracy (Dz.U. nr 62 poz. 285). Zakres instruktażu powinien obejmować: Zasady organizacji budowy; Zakres i miejsce odbywających się danego dnia Robót; Zasady bezpieczeństwa pracy na stanowisku roboczym; Możliwe zagrożenia; Tryb postępowania w przypadku powstania zagrożenia. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom W celu wskazania środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń, ustala się jak niżej: Środki techniczne zapobiegające niebezpieczeństwom: Zabezpieczenie przeciwporażeniowe W przypadku zastosowania sprzętu mechanicznego przy wykonywaniu wykopów przebiegających pod napowietrzną linią elektroenergetyczną wysokiego napięcia 220 kv, sprzęt ten (koparka, dźwig) należy wyposażyć w czujniki i sygnalizatory napięcia. Zabezpieczenie przeciwpożarowe Gaśnica proszkowa 6 kg 1 szt. Koc gaśniczy 1 szt. Obecny na budowie piasek lub ziemia. Zabezpieczenie medyczne Apteczka pierwszej pomocy (w pomieszczeniu kierownika budowy). Środki łączności Telefony stacjonarne lub komórkowe. Środki ochrony indywidualnej Oprócz zagrożeń życia i zdrowia mogą wystąpić okresowe uciążliwości wywołane prowadzeniem robót, do których należą: - wzrost zapylenia wywołany w czasie wykonywania wykopów, składowania i transportu urobku, - hałas pochodzący od środków transportu, magazynów budowlanych, urządzeń i elektronarzędzi. Wszelkie roboty należy prowadzić z uwzględnieniem przepisów BHP przy realizacji robót budowlanych a w szczególności: Rozporządzenie Ministra Infrastruktury z r. w Dz. U. 47/03 poz Kodeks Pracy, a w szczególności art. 15, 207 i 212, regulujące tematykę bezpieczne-go wykonywania robót. Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia r. w sprawie bezpieczeństwa i higieny pracy przy eksploatacji, remontach i konserwacji sieci kanalizacyjnych (Dz. U. nr 96/93 poz.437). 8

10 Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (tekst jednolity Dz. U. nr47/03 poz. 401). Norma PN-81/N o zasadach organizowania pracy w sposób bezpieczny. Norma PN-80/Z o sposobach indywidualnej ochrony pracowników. Przepisy eksploatacji urządzeń elektroenergetycznych Pracownicy powinni być wyposażeni w środki ochrony indywidualnej tj. kaski, okulary ochronne, szelki i liny bezpieczeństwa posiadające odpowiednie certyfikaty oraz znak bezpieczeństwa. Odzież i obuwie pracowników musi spełniać wymogi Polskich Norm w tym względzie. Środki organizacyjne Za nadzór nad realizacją i bezpieczeństwem robót odpowiedzialni są: Kierownik Budowy lub Kierownik Robót wg imiennego zestawienia w dzienniku budowy; Inżynier. Plan bezpieczeństwa i ochrony zdrowia Kierownik budowy jest zobowiązany, zgodnie z art. 21a ustawy Prawo Budowlane (Dz.U. z 2000 r. Nr 106, poz z późniejszymi zmianami) w oparciu o niniejszą informację sporządzić lub zapewnić sporządzenie przed rozpoczęciem budowy, planu bezpieczeństwa i ochrony zdrowia zwanego dalej Planem BIOZ. Miejscem przechowywania Planu BIOZ oraz dokumentacji budowy powinno być pomieszczenie Kierownika budowy. We wszystkich sytuacjach budzących wątpliwości należy skontaktować się z osobami sprawującymi nadzór techniczny nad prowadzonymi robotami, zwłaszcza w przypadku natrafienia na przedmioty o nie znanym przeznaczeniu i pochodzeniu lub trudne do zidentyfikowania. 9

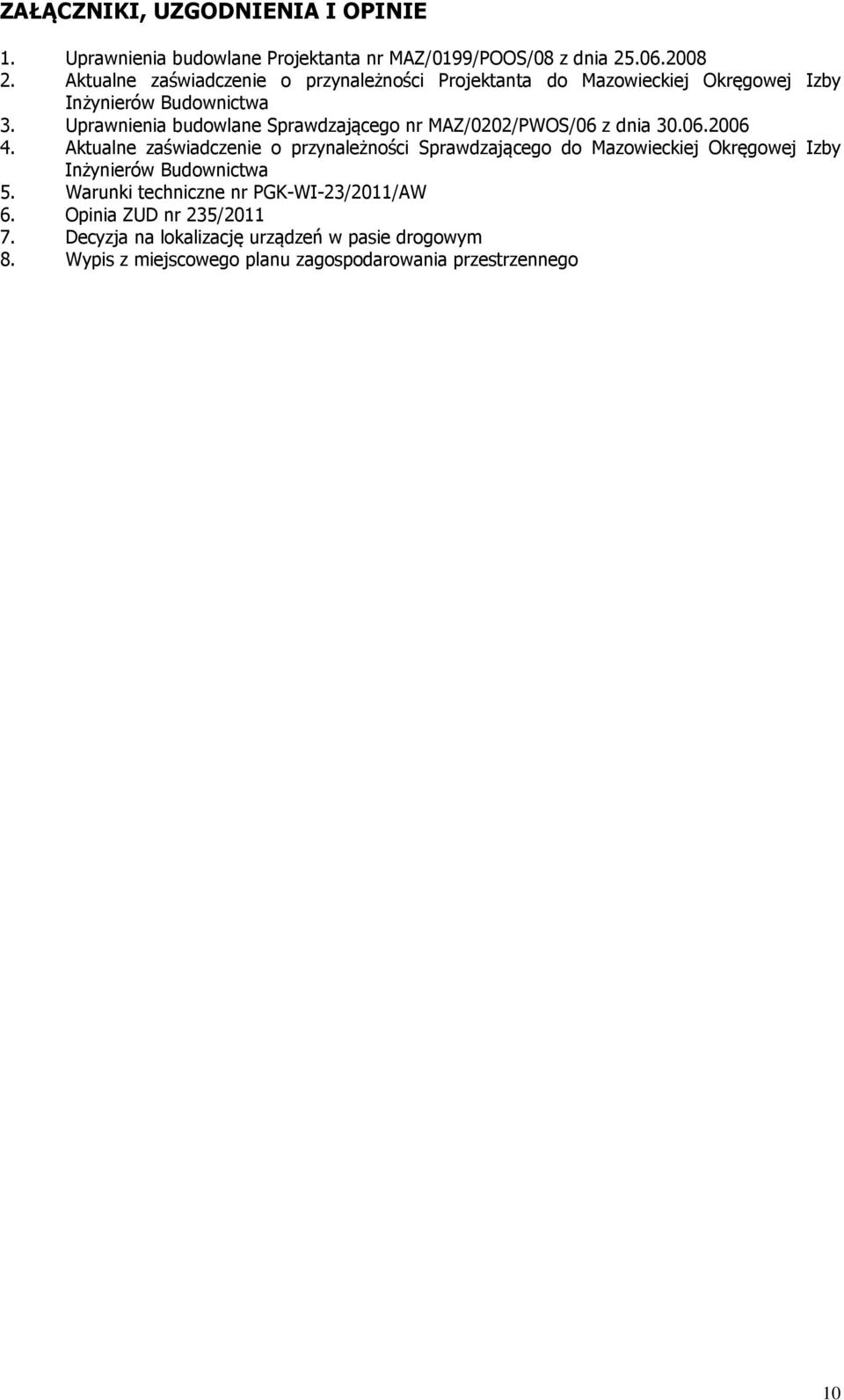

11 ZAŁĄCZNIKI, UZGODNIENIA I OPINIE 1. Uprawnienia budowlane Projektanta nr MAZ/0199/POOS/08 z dnia Aktualne zaświadczenie o przynależności Projektanta do Mazowieckiej Okręgowej Izby Inżynierów Budownictwa 3. Uprawnienia budowlane Sprawdzającego nr MAZ/0202/PWOS/06 z dnia Aktualne zaświadczenie o przynależności Sprawdzającego do Mazowieckiej Okręgowej Izby Inżynierów Budownictwa 5. Warunki techniczne nr PGK-WI-23/2011/AW 6. Opinia ZUD nr 235/ Decyzja na lokalizację urządzeń w pasie drogowym 8. Wypis z miejscowego planu zagospodarowania przestrzennego 10

12 CZĘŚĆ RYSUNKOWA 1. Projekt zagospodarowania terenu, skala 1:500 rys. nr 1 2. Profil podłużny wodociągu, skala 1:100/500 rys. nr 2 11
