Wentylatory oddymiajàce

Transkrypt

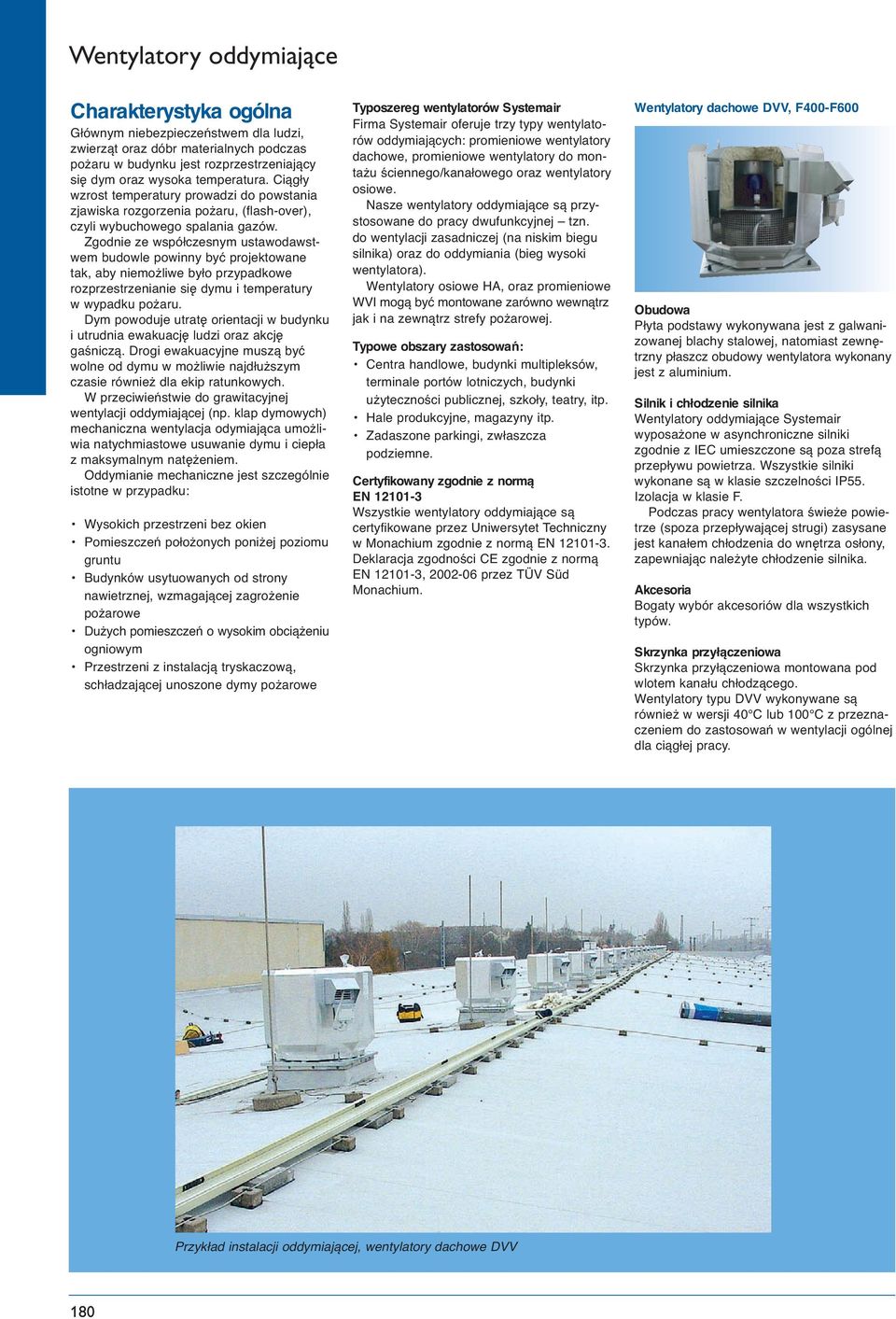

1 Charakterystyka ogólna Głównym niebezpieczeństwem dla ludzi, zwierząt oraz dóbr materialnych podczas pożaru w budynku jest rozprzestrzeniający się dym oraz wysoka temperatura. Ciągły wzrost temperatury prowadzi do powstania zjawiska rozgorzenia pożaru, (flash-over), czyli wybuchowego spalania gazów. Zgodnie ze współczesnym ustawodawstwem budowle powinny być projektowane tak, aby niemożliwe było przypadkowe rozprzestrzenianie się dymu i temperatury w wypadku pożaru. Dym powoduje utratę orientacji w budynku i utrudnia ewakuację ludzi oraz akcję gaśniczą. Drogi ewakuacyjne muszą być wolne od dymu w możliwie najdłuższym czasie również dla ekip ratunkowych. W przeciwieństwie do grawitacyjnej wentylacji oddymiającej (np. klap dymowych) mechaniczna wentylacja odymiająca umożliwia natychmiastowe usuwanie dymu i ciepła z maksymalnym natężeniem. Oddymianie mechaniczne jest szczególnie istotne w przypadku: Wysokich przestrzeni bez okien Pomieszczeń położonych poniżej poziomu gruntu Budynków usytuowanych od strony nawietrznej, wzmagającej zagrożenie pożarowe Dużych pomieszczeń o wysokim obciążeniu ogniowym Przestrzeni z instalacją tryskaczową, schładzającej unoszone dymy pożarowe Typoszereg wentylatorów Systemair Firma Systemair oferuje trzy typy wentylatorów oddymiających: promieniowe wentylatory dachowe, promieniowe wentylatory do montażu ściennego/kanałowego oraz wentylatory osiowe. Nasze wentylatory oddymiające są przystosowane do pracy dwufunkcyjnej tzn. do wentylacji zasadniczej (na niskim biegu silnika) oraz do oddymiania (bieg wysoki wentylatora). Wentylatory osiowe HA, oraz promieniowe WVI mogą być montowane zarówno wewnątrz jak i na zewnątrz strefy pożarowej. Typowe obszary zastosowań: Centra handlowe, budynki multipleksów, terminale portów lotniczych, budynki użyteczności publicznej, szkoły, teatry, itp. Hale produkcyjne, magazyny itp. Zadaszone parkingi, zwłaszcza podziemne. Certyfikowany zgodnie z normą EN Wszystkie wentylatory oddymiające są certyfikowane przez Uniwersytet Techniczny w Monachium zgodnie z normą EN Deklaracja zgodności CE zgodnie z normą EN , przez TÜV Süd Monachium. Wentylatory dachowe DVV, F400-F600 Obudowa Płyta podstawy wykonywana jest z galwanizowanej blachy stalowej, natomiast zewnętrzny płaszcz obudowy wentylatora wykonany jest z aluminium. Silnik i chłodzenie silnika Wentylatory oddymiające Systemair wyposażone w asynchroniczne silniki zgodnie z IEC umieszczone są poza strefą przepływu powietrza. Wszystkie silniki wykonane są w klasie szczelności IP55. Izolacja w klasie F. Podczas pracy wentylatora świeże powietrze (spoza przepływającej strugi) zasysane jest kanałem chłodzenia do wnętrza osłony, zapewniając należyte chłodzenie silnika. Akcesoria Bogaty wybór akcesoriów dla wszystkich typów. Skrzynka przyłączeniowa Skrzynka przyłączeniowa montowana pod wlotem kanału chłodzącego. Wentylatory typu DVV wykonywane są również w wersji 40 C lub 100 C z przeznaczeniem do zastosowań w wentylacji ogólnej dla ciągłej pracy. Przykład instalacji oddymiającej, wentylatory dachowe DVV 180

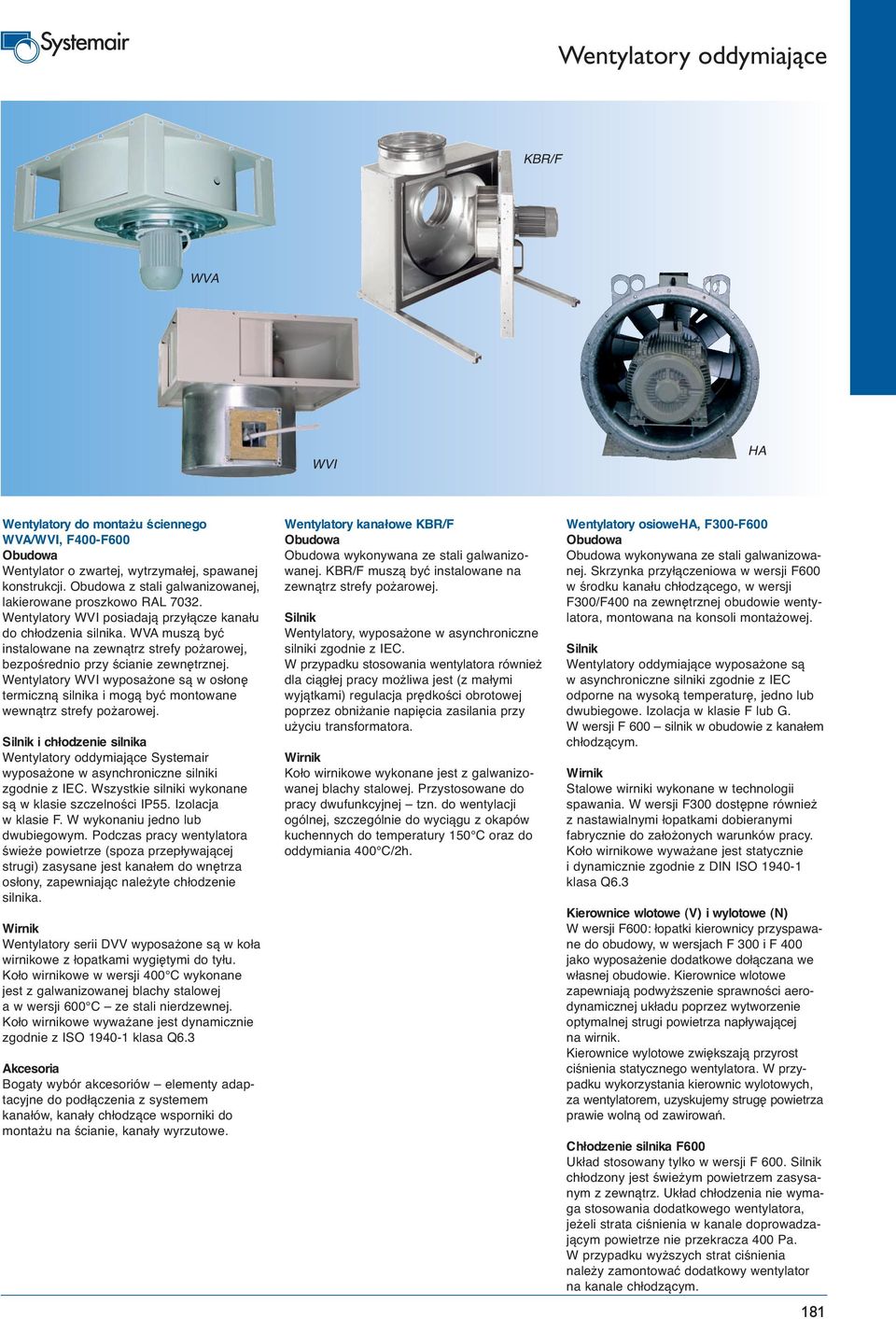

2 KBR/F WVA WVI HA Wentylatory do montażu ściennego WVA/WVI, F400-F600 Obudowa Wentylator o zwartej, wytrzymałej, spawanej konstrukcji. Obudowa z stali galwanizowanej, lakierowane proszkowo RAL Wentylatory WVI posiadają przyłącze kanału do chłodzenia silnika. WVA muszą być instalowane na zewnątrz strefy pożarowej, bezpośrednio przy ścianie zewnętrznej. Wentylatory WVI wyposażone są w osłonę termiczną silnika i mogą być montowane wewnątrz strefy pożarowej. Silnik i chłodzenie silnika Wentylatory oddymiające Systemair wyposażone w asynchroniczne silniki zgodnie z IEC. Wszystkie silniki wykonane są w klasie szczelności IP55. Izolacja w klasie F. W wykonaniu jedno lub dwubiegowym. Podczas pracy wentylatora świeże powietrze (spoza przepływającej strugi) zasysane jest kanałem do wnętrza osłony, zapewniając należyte chłodzenie silnika. Wirnik Wentylatory serii DVV wyposażone są w koła wirnikowe z łopatkami wygiętymi do tyłu. Koło wirnikowe w wersji 400 C wykonane jest z galwanizowanej blachy stalowej a w wersji 600 C ze stali nierdzewnej. Koło wirnikowe wyważane jest dynamicznie zgodnie z ISO klasa Q6.3 Akcesoria Bogaty wybór akcesoriów elementy adaptacyjne do podłączenia z systemem kanałów, kanały chłodzące wsporniki do montażu na ścianie, kanały wyrzutowe. Wentylatory kanałowe KBR/F Obudowa Obudowa wykonywana ze stali galwanizowanej. KBR/F muszą być instalowane na zewnątrz strefy pożarowej. Silnik Wentylatory, wyposażone w asynchroniczne silniki zgodnie z IEC. W przypadku stosowania wentylatora również dla ciągłej pracy możliwa jest (z małymi wyjątkami) regulacja prędkości obrotowej poprzez obniżanie napięcia zasilania przy użyciu transformatora. Wirnik Koło wirnikowe wykonane jest z galwanizowanej blachy stalowej. Przystosowane do pracy dwufunkcyjnej tzn. do wentylacji ogólnej, szczególnie do wyciągu z okapów kuchennych do temperatury 150 C oraz do oddymiania 400 C/2h. Wentylatory osioweha, F300-F600 Obudowa Obudowa wykonywana ze stali galwanizowanej. Skrzynka przyłączeniowa w wersji F600 w środku kanału chłodzącego, w wersji F300/F400 na zewnętrznej obudowie wentylatora, montowana na konsoli montażowej. Silnik Wentylatory oddymiające wyposażone są w asynchroniczne silniki zgodnie z IEC odporne na wysoką temperaturę, jedno lub dwubiegowe. Izolacja w klasie F lub G. W wersji F 600 silnik w obudowie z kanałem chłodzącym. Wirnik Stalowe wirniki wykonane w technologii spawania. W wersji F300 dostępne również z nastawialnymi łopatkami dobieranymi fabrycznie do założonych warunków pracy. Koło wirnikowe wyważane jest statycznie i dynamicznie zgodnie z DIN ISO klasa Q6.3 Kierownice wlotowe (V) i wylotowe (N) W wersji F600: łopatki kierownicy przyspawane do obudowy, w wersjach F 300 i F 400 jako wyposażenie dodatkowe dołączana we własnej obudowie. Kierownice wlotowe zapewniają podwyższenie sprawności aerodynamicznej układu poprzez wytworzenie optymalnej strugi powietrza napływającej na wirnik. Kierownice wylotowe zwiększają przyrost ciśnienia statycznego wentylatora. W przypadku wykorzystania kierownic wylotowych, za wentylatorem, uzyskujemy strugę powietrza prawie wolną od zawirowań. Chłodzenie silnika F600 Układ stosowany tylko w wersji F 600. Silnik chłodzony jest świeżym powietrzem zasysanym z zewnątrz. Układ chłodzenia nie wymaga stosowania dodatkowego wentylatora, jeżeli strata ciśnienia w kanale doprowadzającym powietrze nie przekracza 400 Pa. W przypadku wyższych strat ciśnienia należy zamontować dodatkowy wentylator na kanale chłodzącym. 181

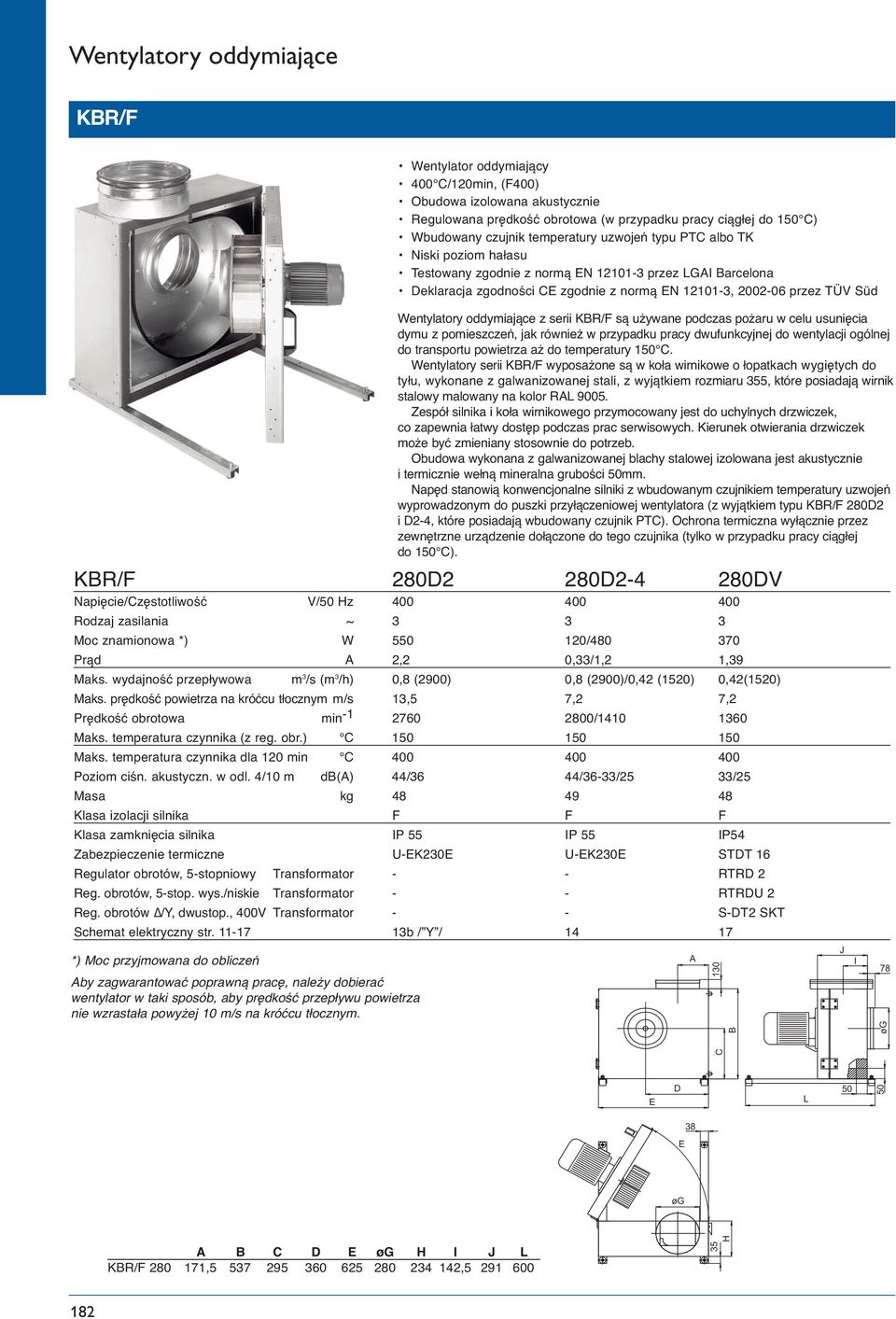

3 KBR/F Wentylator oddymiający 400 C/120min, (F400) Obudowa izolowana akustycznie Regulowana prędkość obrotowa (w przypadku pracy ciągłej do 150 C) Wbudowany czujnik temperatury uzwojeń typu PTC albo TK Niski poziom hałasu Testowany zgodnie z normą EN przez LGAI Barcelona Deklaracja zgodności CE zgodnie z normą EN , przez TÜV Süd Wentylatory oddymiające z serii KBR/F są używane podczas pożaru w celu usunięcia dymu z pomieszczeń, jak również w przypadku pracy dwufunkcyjnej do wentylacji ogólnej do transportu powietrza aż do temperatury 150 C. Wentylatory serii KBR/F wyposażone są w koła wirnikowe o łopatkach wygiętych do tyłu, wykonane z galwanizowanej stali, z wyjątkiem rozmiaru 355, które posiadają wirnik stalowy malowany na kolor RAL Zespół silnika i koła wirnikowego przymocowany jest do uchylnych drzwiczek, co zapewnia łatwy dostęp podczas prac serwisowych. Kierunek otwierania drzwiczek może być zmieniany stosownie do potrzeb. Obudowa wykonana z galwanizowanej blachy stalowej izolowana jest akustycznie i termicznie wełną mineralna grubości 50mm. Napęd stanowią konwencjonalne silniki z wbudowanym czujnikiem temperatury uzwojeń wyprowadzonym do puszki przyłączeniowej wentylatora (z wyjątkiem typu KBR/F 280D2 i D2-4, które posiadają wbudowany czujnik PTC). Ochrona termiczna wyłącznie przez zewnętrzne urządzenie dołączone do tego czujnika (tylko w przypadku pracy ciągłej do 150 C). KBR/F 280D2 280D DV Napięcie/Częstotliwość V/50 Hz Rodzaj zasilania ~ Moc znamionowa *) W / Prąd A 2,2 0,33/1,2 1,39 Maks. wydajność przepływowa m 3 /s (m 3 /h) 0,8 (2900) 0,8 (2900)/0,42 (1520) 0,42(1520) Maks. prędkość powietrza na króćcu tłocznym m/s 13,5 7,2 7,2 Prędkość obrotowa min / Maks. temperatura czynnika (z reg. obr.) C Maks. temperatura czynnika dla 120 min C Poziom ciśn. akustyczn. w odl. 4/10 m db(a) 44/36 44/36-33/25 33/25 Masa kg Klasa izolacji silnika F F F Klasa zamknięcia silnika IP 55 IP 55 IP54 Zabezpieczenie termiczne U-EK230E U-EK230E STDT 16 Regulator obrotów, 5-stopniowy Transformator - - RTRD 2 Reg. obrotów, 5-stop. wys./niskie Transformator - - RTRDU 2 Reg. obrotów /Y, dwustop., 400V Transformator - - S-DT2 SKT Schemat elektryczny str b / Y / *) Moc przyjmowana do obliczeń Aby zagwarantować poprawną pracę, należy dobierać wentylator w taki sposób, aby prędkość przepływu powietrza nie wzrastała powyżej 10 m/s na króćcu tłocznym. A 130 B J I 78 C øg E D L E øg A B C D E øg H I J L KBR/F , , H 182

4 KBR/F 280D pol pol ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0, KBR/F 280D2 L wa Wlot db(a) L wa Wylot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 0,42 m 3 /s, P s = 800 Pa KBR/F 280DV REV str ,1 0,2 0,3 0,4 0,5 0,6 S-DT2 str STDT str. 464 KBR/F 280D4/DV L wa Wlot db(a) L wa Wylot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 0,02 m 3 /s, P s = 220 Pa RTRDU/RTRD str

5 KBR/F KBR/F 315DV 315DZ Napięcie/Częstotliwość V/50 Hz Rodzaj zasilania ~ 3 3 Moc znamionowa *) W Prąd A 1,39 3,40 Maks. wydajność przepływowa m 3 /s (m 3 /h) 0,61 (2200) 1,10 (3950) Maks. prędkość powietrza na króćcu tłocznym m/s 7,8 14,1 Prędkość obrotowa min Maks. temperatura czynnika (z reg. obr.) C Maks. temperatura czynnika dla 120 min C Poziom ciśn. akustycznego w odl. 4/10 m db(a) 36/28 51/43 Masa kg Klasa izolacji silnika F F Wentylator oddymiający 400 C/120min, (F400) Obudowa izolowana akustycznie Regulowana prędkość obrotowa (w przypadku pracy ciągłej do 150 C) Wbudowany czujnik temperatury uzwojeń typu TK Niski poziom hałasu Testowany zgodnie z normą EN przez LGAI Barcelona Deklaracja zgodności CE zgodnie z normą EN , przez TÜV Süd Klasa zamknięcia silnika IP 54 IP 54 Zabezpieczenie termiczne STDT 16 STDT 16 Regulator obrotów, 5-stopniowy Transformator RTRD 2 RTRD4 Reg. obrotów, 5-stop. wysokie/niskie Transformator RTRDU 2 RTRDU 4 Reg. obrotów /Y, dwustop., 400V S-DT2 SKT S-DT2 SKT Schemat elektryczny str Wentylatory oddymiające z serii KBR/F są używane podczas pożaru w celu usunięcia dymu z pomieszczeń, jak również w przypadku pracy dwufunkcyjnej do wentylacji ogólnej do transportu powietrza aż do temperatury 150 C. Wentylatory serii KBR/F wyposażone są w koła wirnikowe o łopatkach wygiętych do tyłu, wykonane z galwanizowanej stali, z wyjątkiem rozmiaru 355, które posiadają wirnik stalowy malowany na kolor RAL Zespół silnika i koła wirnikowego przymocowany jest do uchylnych drzwiczek, co zapewnia łatwy dostęp podczas prac serwisowych. Kierunek otwierania drzwiczek może być zmieniany stosownie do potrzeb. Obudowa wykonana z galwanizowanej blachy stalowej izolowana jest akustycznie i termicznie wełną mineralna grubości 50mm. Napęd stanowią konwencjonalne silniki z wbudowanym czujnikiem temperatury uzwojeń wyprowadzonym do puszki przyłączeniowej wentylatora. Ochrona termiczna wyłącznie przez zewnętrzne urządzenie dołączone do tego czujnika (tylko w przypadku pracy ciągłej do 150 C). *) Moc przyjmowana do obliczeń A 130 J I 78 Aby zagwarantować poprawną pracę, należy dobierać wentylator w taki sposób, aby prędkość przepływu powietrza nie wzrastała powyżej 10 m/s na króćcu tłocznym. B øg C E D L E øg A B C D E øg H I J L KBR/F , , H 184

6 KBR/F 315DV Y Y = Połączenie w gwiazdę; niska liczba obrotów KBR/F 315DV Hz Całk k 2k 4k 8k L wa Wlot db(a) L wa Wylot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 0,38 m 3 /s, P s = 250 Pa KBR/F 315DZ Y REV str. 463 S-DT2 str. 463 Y = Połączenie w gwiazdę; niska liczba obrotów STDT str. 464 KBR/F 315DZ Hz Całk k 2k 4k 8k L wa Wlot db(a) L wa Wylot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 0,46 m 3 /s, P s = 1276 Pa RTRDU/RTRD str

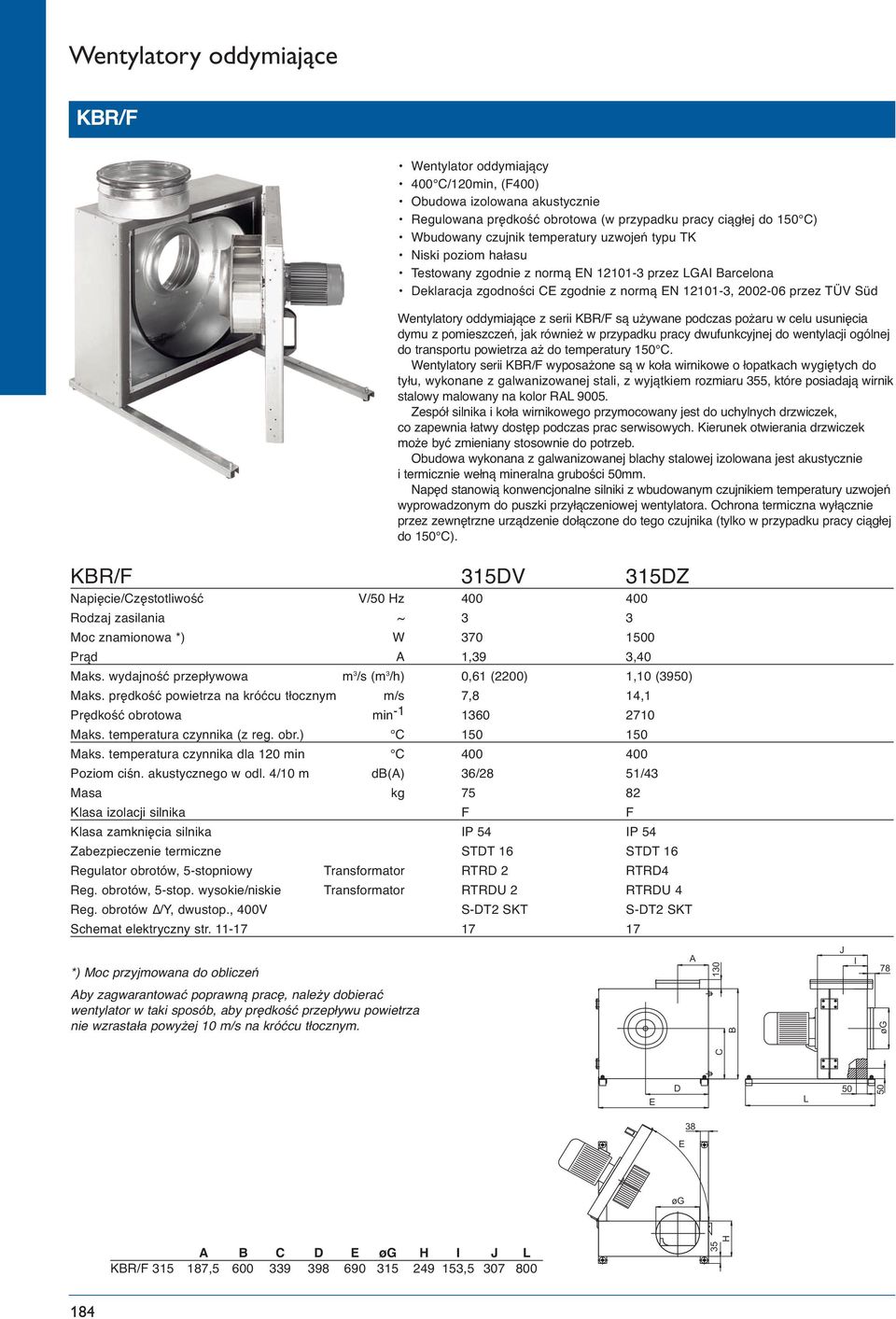

7 KBR/F Wentylator oddymiający 400 C/120min, (F400) Obudowa izolowana akustycznie Regulowana prędkość obrotowa (w przypadku pracy ciągłej do 150 C) Wbudowany czujnik temperatury uzwojeń typu TK Niski poziom hałasu Testowany zgodnie z normą EN przez LGAI Barcelona Deklaracja zgodności CE zgodnie z normą EN , przez TÜV Süd Wentylatory oddymiające z serii KBR/F są używane podczas pożaru w celu usunięcia dymu z pomieszczeń, jak również w przypadku pracy dwufunkcyjnej do wentylacji ogólnej do transportu powietrza aż do temperatury 150 C. Wentylatory serii KBR/F wyposażone są w koła wirnikowe o łopatkach wygiętych do tyłu, wykonane z galwanizowanej stali, z wyjątkiem rozmiaru 355, które posiadają wirnik stalowy malowany na kolor RAL Zespół silnika i koła wirnikowego przymocowany jest do uchylnych drzwiczek, co zapewnia łatwy dostęp podczas prac serwisowych. Kierunek otwierania drzwiczek może być zmieniany stosownie do potrzeb. Obudowa wykonana z galwanizowanej blachy stalowej izolowana jest akustycznie i termicznie wełną mineralna grubości 50mm. Napęd stanowią konwencjonalne silniki z wbudowanym czujnikiem temperatury uzwojeń wyprowadzonym do puszki przyłączeniowej wentylatora. Ochrona termiczna wyłącznie przez zewnętrzne urządzenie dołączone do tego czujnika (tylko w przypadku pracy ciągłej do 150 C). KBR/F 355DV 355DV/K 355DZ 355DZ/K Napięcie/Częstotliwość V/50 Hz Rodzaj zasilania ~ Moc znamionowa *) W Prąd A 1,88 1,88 6,5 5,00 Maks. wydajność przepływowa m 3 /s (m 3 /h) 1,06 (3800) 0,81 (2900) 1,97 (7100) 1,53 (5500) Maks. prędkość powietrza na króćcu tłocznym m/s 10,7 8,2 19,9 15,5 Prędkość obrotowa min Maks. temperatura czynnika (z reg. obr.) C Maks. temperatura czynnika dla 120 min C Poziom ciśn. akustycznego w odl. 4/10 m db(a) 41/33 41/33 54/46 54/46 Masa kg Klasa izolacji silnika F F F F Klasa zamknięcia silnika IP 54 IP 54 IP54 IP54 Zabezpieczenie termiczne STDT 16 STDT 16 STDT 16 STDT 16 Regulator obrotów, 5-stopniowy Transformator RTRD 2 RTRD 2 RTRD 7 RTRD 7 Reg. obrotów, 5-stop. wys./niskie Transformator RTRDU 2 RTRDU 2 RTRDU 7 RTRDU 7 Reg. obrotów /Y, dwustop., 400V Transformator S-DT2 SKT S-DT2 SKT S-DT2 SKT S-DT2 SKT Schemat elektryczny str *) Moc przyjmowana do obliczeń A 130 J I 78 Aby zagwarantować poprawną pracę, należy dobierać wentylator w taki sposób, aby prędkość przepływu powietrza nie wzrastała powyżej 10 m/s na króćcu tłocznym. B øg C E D L E øg A B C D E øg H I J L KBR/F , , H 186

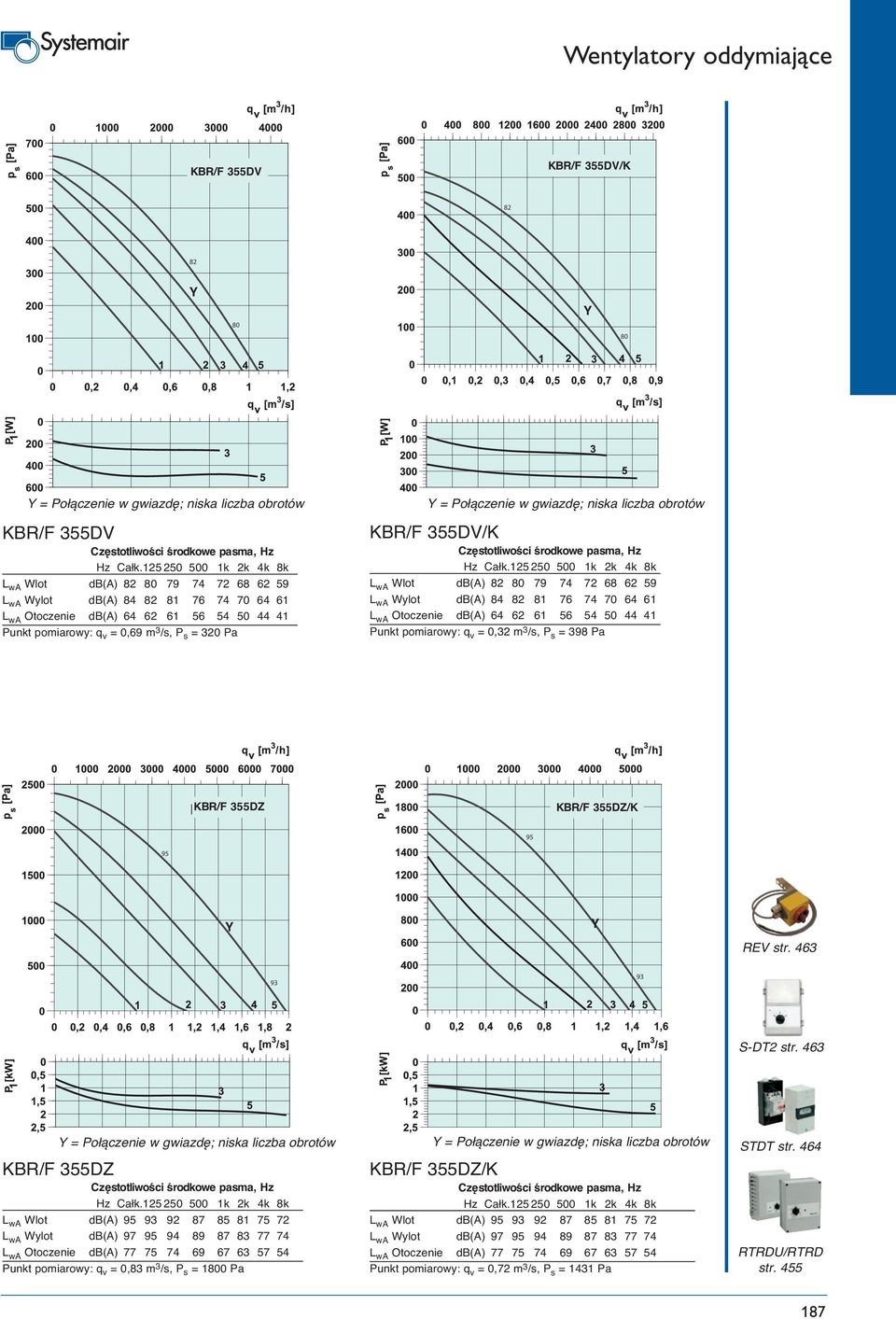

8 KBR/F 355DV KBR/F 355DV/K Y Y Y = Połączenie w gwiazdę; niska liczba obrotów KBR/F 355DV Hz Całk k 2k 4k 8k L wa Wlot db(a) L wa Wylot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 0,69 m 3 /s, P s = 320 Pa Y = Połączenie w gwiazdę; niska liczba obrotów KBR/F 355DV/K Hz Całk k 2k 4k 8k L wa Wlot db(a) L wa Wylot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 0,32 m 3 /s, P s = 398 Pa KBR/F 355DZ KBR/F 355DZ/K Y Y REV str. 463 S-DT2 str. 463 Y = Połączenie w gwiazdę; niska liczba obrotów KBR/F 355DZ Hz Całk k 2k 4k 8k L wa Wlot db(a) L wa Wylot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 0,83 m 3 /s, P s = 1800 Pa Y = Połączenie w gwiazdę; niska liczba obrotów KBR/F 355DZ/K Hz Całk k 2k 4k 8k L wa Wlot db(a) L wa Wylot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 0,72 m 3 /s, P s = 1431 Pa STDT str. 464 RTRDU/RTRD str

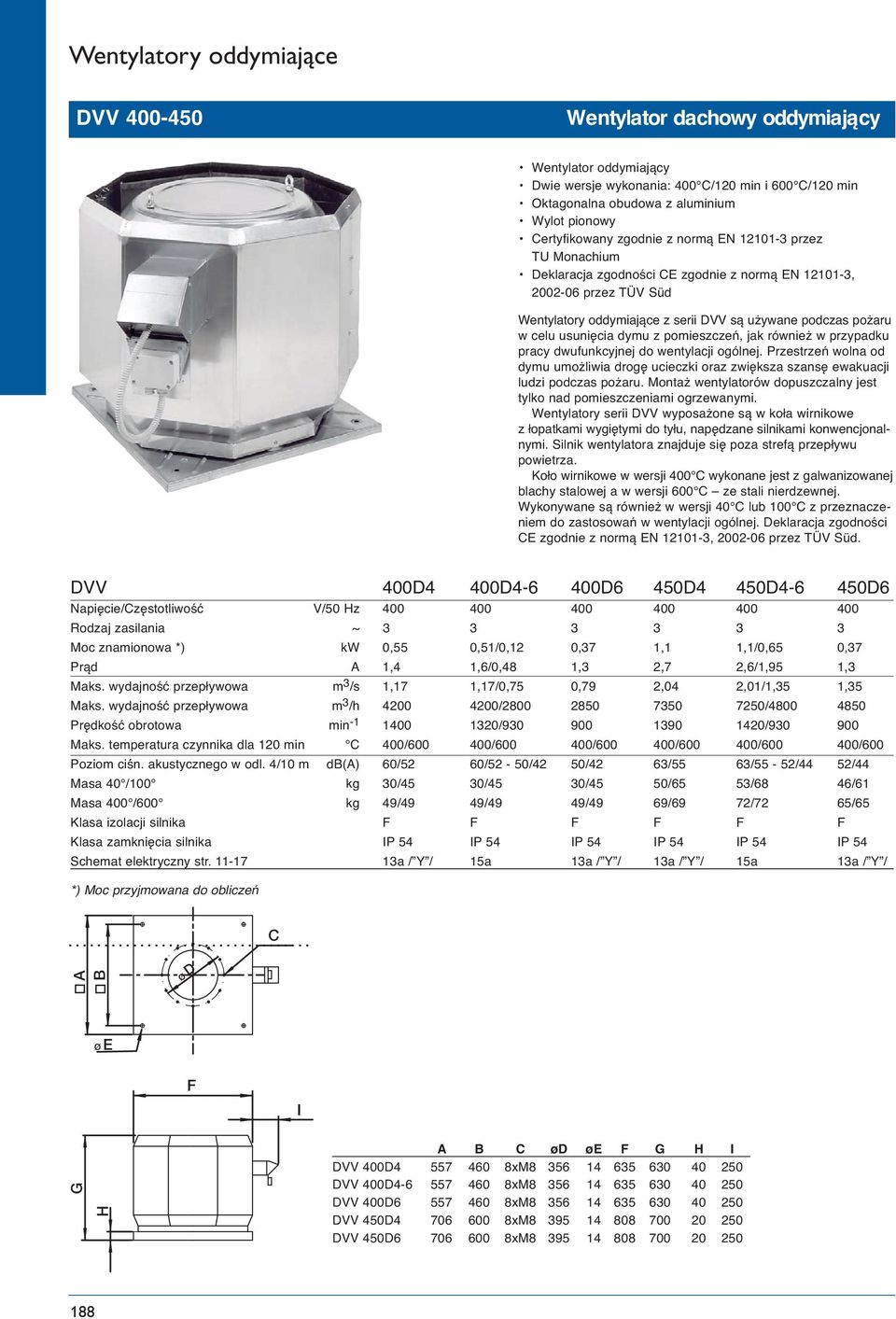

9 DVV Wentylator dachowy oddymiający Wentylator oddymiający Dwie wersje wykonania: 400 C/120 min i 600 C/120 min Oktagonalna obudowa z aluminium Wylot pionowy Certyfikowany zgodnie z normą EN przez TU Monachium Deklaracja zgodności CE zgodnie z normą EN , przez TÜV Süd Wentylatory oddymiające z serii DVV są używane podczas pożaru w celu usunięcia dymu z pomieszczeń, jak również w przypadku pracy dwufunkcyjnej do wentylacji ogólnej. Przestrzeń wolna od dymu umożliwia drogę ucieczki oraz zwiększa szansę ewakuacji ludzi podczas pożaru. Montaż wentylatorów dopuszczalny jest tylko nad pomieszczeniami ogrzewanymi. Wentylatory serii DVV wyposażone są w koła wirnikowe z łopatkami wygiętymi do tyłu, napędzane silnikami konwencjonalnymi. Silnik wentylatora znajduje się poza strefą przepływu powietrza. Koło wirnikowe w wersji 400 C wykonane jest z galwanizowanej blachy stalowej a w wersji 600 C ze stali nierdzewnej. Wykonywane są również w wersji 40 C lub 100 C z przeznaczeniem do zastosowań w wentylacji ogólnej. Deklaracja zgodności CE zgodnie z normą EN , przez TÜV Süd. DVV 400D4 400D D6 450D4 450D D6 Napięcie/Częstotliwość V/50 Hz Rodzaj zasilania ~ Moc znamionowa *) kw 0,55 0,51/0,12 0,37 1,1 1,1/0,65 0,37 Prąd A 1,4 1,6/0,48 1,3 2,7 2,6/1,95 1,3 Maks. wydajność przepływowa m 3 /s 1,17 1,17/0,75 0,79 2,04 2,01/1,35 1,35 Maks. wydajność przepływowa m 3 /h / / Prędkość obrotowa min / / Maks. temperatura czynnika dla 120 min C 400/ / / / / /600 Poziom ciśn. akustycznego w odl. 4/10 m db(a) 60/52 60/52-50/42 50/42 63/55 63/55-52/44 52/44 Masa 40 /100 kg 30/45 30/45 30/45 50/65 53/68 46/61 Masa 400 /600 kg 49/49 49/49 49/49 69/69 72/72 65/65 Klasa izolacji silnika F F F F F F Klasa zamknięcia silnika IP 54 IP 54 IP 54 IP 54 IP 54 IP 54 Schemat elektryczny str a / Y / 15a 13a / Y / 13a / Y / 15a 13a / Y / *) Moc przyjmowana do obliczeń C G A H B E D F I A B C ød øe F G H I DVV 400D xM DVV 400D xM DVV 400D xM DVV 450D xM DVV 450D xM

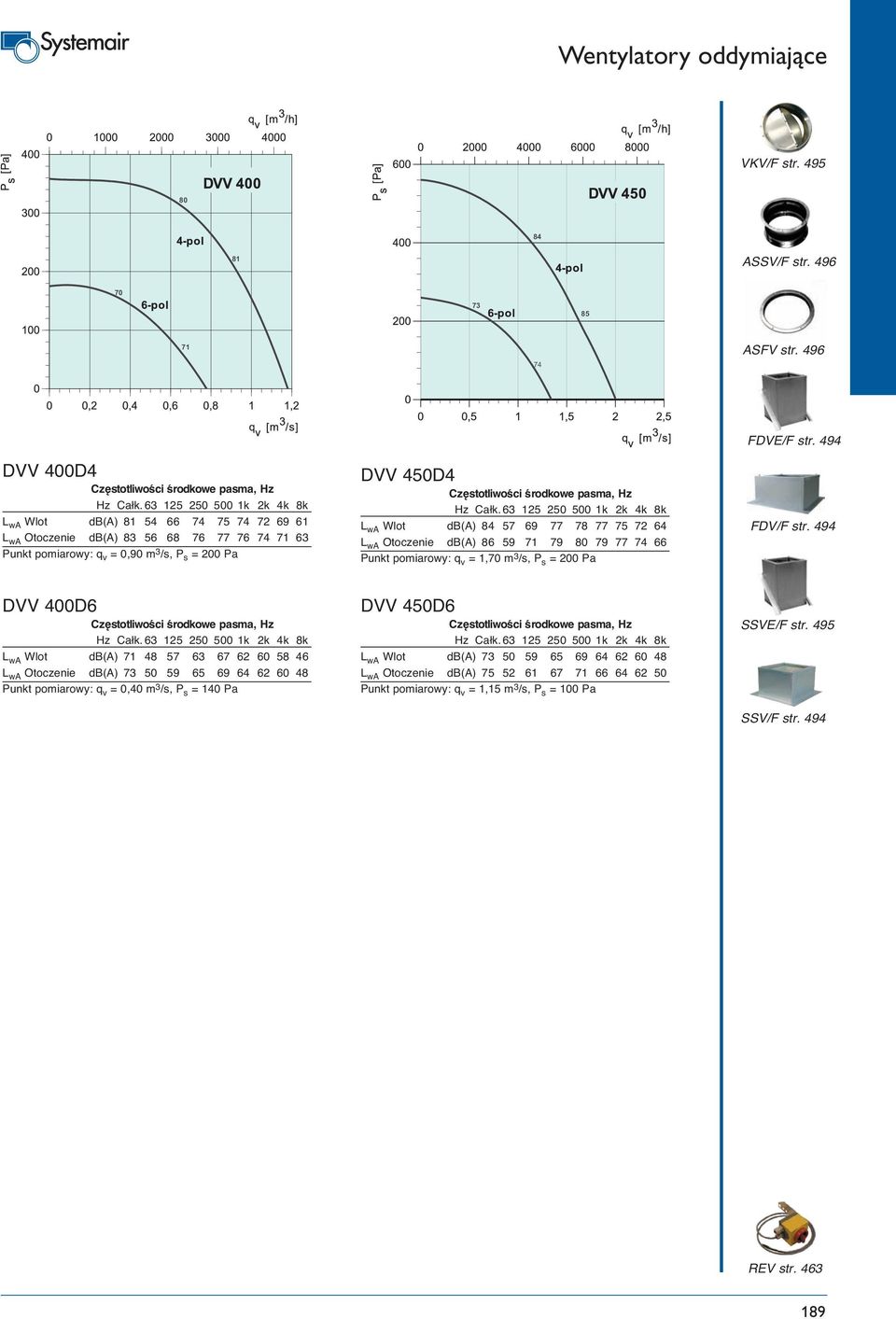

10 VKV/F str ASSV/F str ASFV str. 496 DVV 400D4 L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 0,90 m 3 /s, P s = 200 Pa DVV 450D4 L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 1,70 m 3 /s, P s = 200 Pa FDVE/F str. 494 FDV/F str. 494 DVV 400D6 L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 0,40 m 3 /s, P s = 140 Pa DVV 450D6 L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 1,15 m 3 /s, P s = 100 Pa SSVE/F str. 495 SSV/F str. 494 REV str

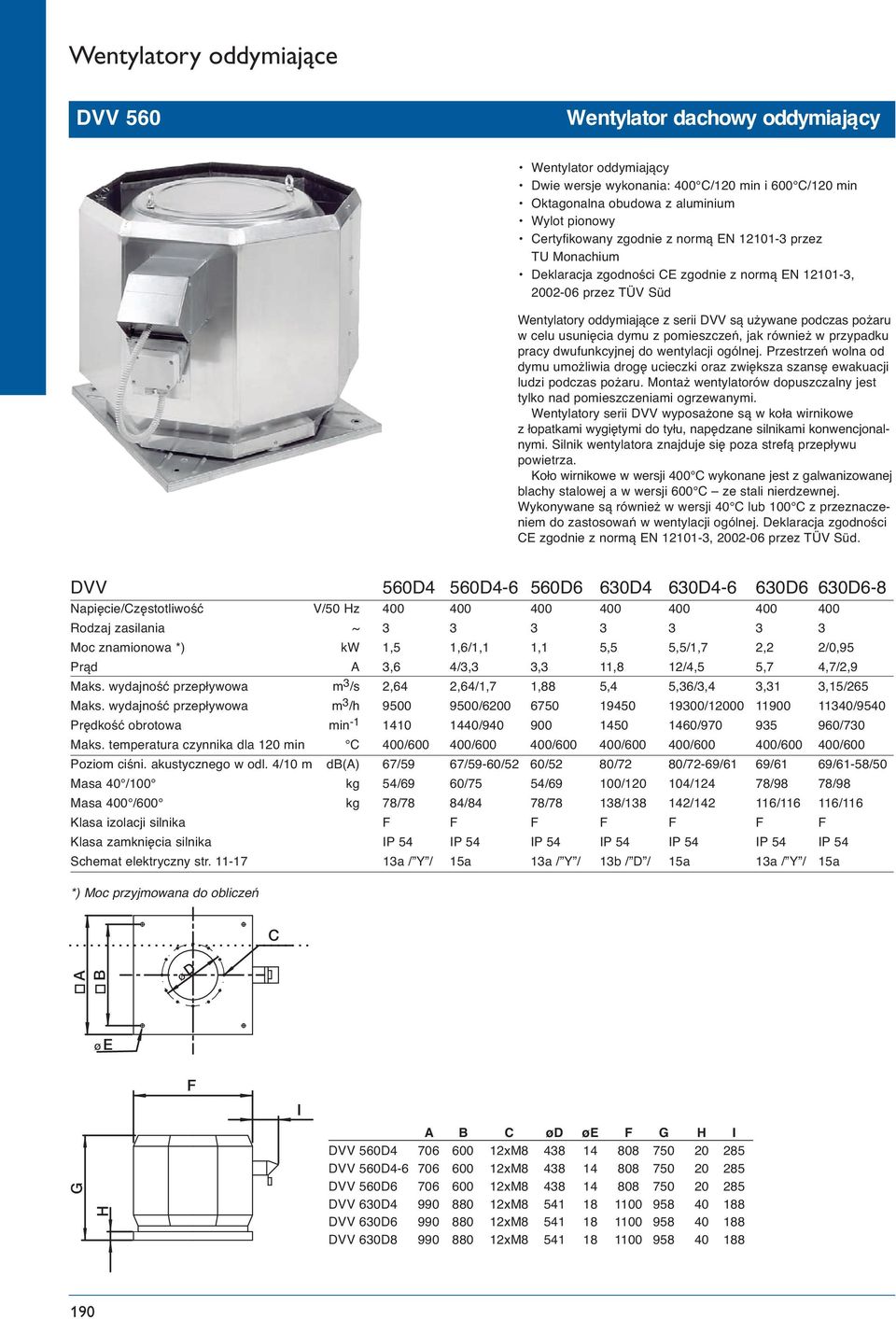

11 DVV 560 Wentylator dachowy oddymiający Wentylator oddymiający Dwie wersje wykonania: 400 C/120 min i 600 C/120 min Oktagonalna obudowa z aluminium Wylot pionowy Certyfikowany zgodnie z normą EN przez TU Monachium Deklaracja zgodności CE zgodnie z normą EN , przez TÜV Süd Wentylatory oddymiające z serii DVV są używane podczas pożaru w celu usunięcia dymu z pomieszczeń, jak również w przypadku pracy dwufunkcyjnej do wentylacji ogólnej. Przestrzeń wolna od dymu umożliwia drogę ucieczki oraz zwiększa szansę ewakuacji ludzi podczas pożaru. Montaż wentylatorów dopuszczalny jest tylko nad pomieszczeniami ogrzewanymi. Wentylatory serii DVV wyposażone są w koła wirnikowe z łopatkami wygiętymi do tyłu, napędzane silnikami konwencjonalnymi. Silnik wentylatora znajduje się poza strefą przepływu powietrza. Koło wirnikowe w wersji 400 C wykonane jest z galwanizowanej blachy stalowej a w wersji 600 C ze stali nierdzewnej. Wykonywane są również w wersji 40 C lub 100 C z przeznaczeniem do zastosowań w wentylacji ogólnej. Deklaracja zgodności CE zgodnie z normą EN , przez TÜV Süd. DVV 560D4 560D D6 630D4 630D D6 630D6-8 Napięcie/Częstotliwość V/50 Hz Rodzaj zasilania ~ Moc znamionowa *) kw 1,5 1,6/1,1 1,1 5,5 5,5/1,7 2,2 2/0,95 Prąd A 3,6 4/3,3 3,3 11,8 12/4,5 5,7 4,7/2,9 Maks. wydajność przepływowa m 3 /s 2,64 2,64/1,7 1,88 5,4 5,36/3,4 3,31 3,15/265 Maks. wydajność przepływowa m 3 /h / / /9540 Prędkość obrotowa min / / /730 Maks. temperatura czynnika dla 120 min C 400/ / / / / / /600 Poziom ciśni. akustycznego w odl. 4/10 m db(a) 67/59 67/59-60/52 60/52 80/72 80/72-69/61 69/61 69/61-58/50 Masa 40 /100 kg 54/69 60/75 54/69 100/ /124 78/98 78/98 Masa 400 /600 kg 78/78 84/84 78/78 138/ / / /116 Klasa izolacji silnika F F F F F F F Klasa zamknięcia silnika IP 54 IP 54 IP 54 IP 54 IP 54 IP 54 IP 54 Schemat elektryczny str a / Y / 15a 13a / Y / 13b / D / 15a 13a / Y / 15a *) Moc przyjmowana do obliczeń C G A H B E D F I A B C ød øe F G H I DVV 560D xM DVV 560D xM DVV 560D xM DVV 630D xM DVV 630D xM DVV 630D xM

12 VKV/F str ASSV/F str ASFV str. 496 DVV 560D4 L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 2,1 m 3 /s, P s = 310 Pa DVV 560D6 L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 1,50 m 3 /s, P s = 125 Pa DVV 630D4 L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 4,58 m 3 /s, P s = 370 Pa DVV 630D6 L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 2,31 m 3 /s, P s = 270 Pa DVV 630D8 L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 1,67 m 3 /s, P s = 170 Pa FDVE/F str. 494 FDV/F str. 494 SSVE/F str. 495 SSV/F str. 494 REV str

13 DVV 630-K Wentylator dachowy oddymiający Wentylator oddymiający Dwie wersje wykonania: 400 C/120 min i 600 C/120 min Oktagonalna obudowa z aluminium Wylot pionowy Certyfikowany zgodnie z normą EN przez TU Monachium Deklaracja zgodności CE zgodnie z normą EN , przez TÜV Süd Wentylatory oddymiające z serii DVV są używane podczas pożaru w celu usunięcia dymu z pomieszczeń, jak również w przypadku pracy dwufunkcyjnej do wentylacji ogólnej. Przestrzeń wolna od dymu umożliwia drogę ucieczki oraz zwiększa szansę ewakuacji ludzi podczas pożaru. Montaż wentylatorów dopuszczalny jest tylko nad pomieszczeniami ogrzewanymi. Wentylatory serii DVV wyposażone są w koła wirnikowe z łopatkami wygiętymi do tyłu, napędzane silnikami konwencjonalnymi. Silnik wentylatora znajduje się poza strefą przepływu powietrza. Koło wirnikowe w wersji 400 C wykonane jest z galwanizowanej blachy stalowej a w wersji 600 C ze stali nierdzewnej. Wykonywane są również w wersji 40 C lub 100 C z przeznaczeniem do zastosowań w wentylacji ogólnej. Deklaracja zgodności CE zgodnie z normą EN , przez TÜV Süd. DVV 630D4-K 630D4-6-K 630D6-8-K 630D6-K Napięcie/Częstotliwość V/50 Hz Rodzaj zasilania ~ Moc znamionowa *) kw 3,0 3,0/0,9 0,83/0,37 1,1 Prąd A 6,9 6,9/3,3 2,85/1,96 3,3 Maks. wydajność przepływowa m 3 /s 3,49 3,5/2,2 2,38/1,75 2,36 Maks. wydajność przepływowa m 3 /h / / Prędkość obrotowa min / / Maks. temperatura czynnika dla 120 min C 400/ / / /600 Poziom ciśni. akustycznego w odl. 4/10 m db(a) 71/63 71/63-61/53 61/53-55/47 61/53 Masa 40 /100 kg 90/110 97/117 61/50-55/44 61/50 Masa 400 /600 kg 119/ / / /110 Klasa izolacji silnika F F F F Klasa zamknięcia silnika IP 54 IP 54 IP 54 IP 54 Schemat elektryczny str a / Y / 15a 15a 13a / Y / *) Moc przyjmowana do obliczeń C G A H B E D F I A B C ød øe F G H I DVV 630D4-K xM DVV 630D4-6-K xM DVV 630D6-8-K xM DVV 630D6-K xM

14 VKV/F str. 495 ASSV/F str. 496 ASFV str. 496 FDVE/F str. 494 DVV 630D4-K L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 2,80 m 3 /s, P s = 400 Pa FDV/F str. 494 DVV 630D6-K L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 1,40 m 3 /s, P s = 350 Pa DVV 630D8-K L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 0,98 m 3 /s, P s = 200 Pa SSVE/F str. 495 SSV/F str. 494 REV str

15 DVV 800-K Wentylator dachowy oddymiający Wentylator oddymiający Dwie wersje wykonania: 400 C/120 min i 600 C/120 min Oktagonalna obudowa z aluminium Wylot pionowy Certyfikowany zgodnie z normą EN przez TU Monachium Deklaracja zgodności CE zgodnie z normą EN , przez TÜV Süd Wentylatory oddymiające z serii DVV są używane podczas pożaru w celu usunięcia dymu z pomieszczeń, jak również w przypadku pracy dwufunkcyjnej do wentylacji ogólnej. Przestrzeń wolna od dymu umożliwia drogę ucieczki oraz zwiększa szansę ewakuacji ludzi podczas pożaru. Montaż wentylatorów dopuszczalny jest tylko nad pomieszczeniami ogrzewanymi. Wentylatory serii DVV wyposażone są w koła wirnikowe z łopatkami wygiętymi do tyłu, napędzane silnikami konwencjonalnymi. Silnik wentylatora znajduje się poza strefą przepływu powietrza. Koło wirnikowe w wersji 400 C wykonane jest z galwanizowanej blachy stalowej a w wersji 600 C ze stali nierdzewnej. Wykonywane są również w wersji 40 C lub 100 C z przeznaczeniem do zastosowań w wentylacji ogólnej. Deklaracja zgodności CE zgodnie z normą EN , przez TÜV Süd. DVV 800D4-K 800D4-6-K 800D6-K 800D6-12-K 800D4-M Napięcie/Częstotliwość V/50 Hz Rodzaj zasilania ~ Moc znamionowa *) kw 9,5 9/2,5 2,2 2,5/0,5 15 Prąd A 18,5 18/8 5,4 7,5/2,7 29 Maks. wydajność przepływowa m 3 /s 7,08 7,08/5,0 5,04 5,04/2,5 9,17 Maks. wydajność przepływowa m 3 /h / / Prędkość obrotowa min / / Maks. temperatura czynnika dla 120 min C 400/ / / / /600 Poziom ciśni. akustycznego w odl. 4/10 m db(a) 73/65 73/65-63/55 63/55 63/55-52/44 80/72 Masa 40 /100 kg 172/ / / / /235 Masa 400 /600 kg 229/ / / / /280 Klasa izolacji silnika F F F F F Klasa zamknięcia silnika IP 54 IP 54 IP 54 IP 54 IP 54 Schemat elektryczny str a / D / 15a 13a / Y / 14 (bez PTC) 13a / D / *) Moc przyjmowana do obliczeń C G A H B E D F I A B C ød øe F G H I DVV 800D4-K xM DVV 800D4-6-K xM DVV 800D12-K xM DVV 800D4-M xM

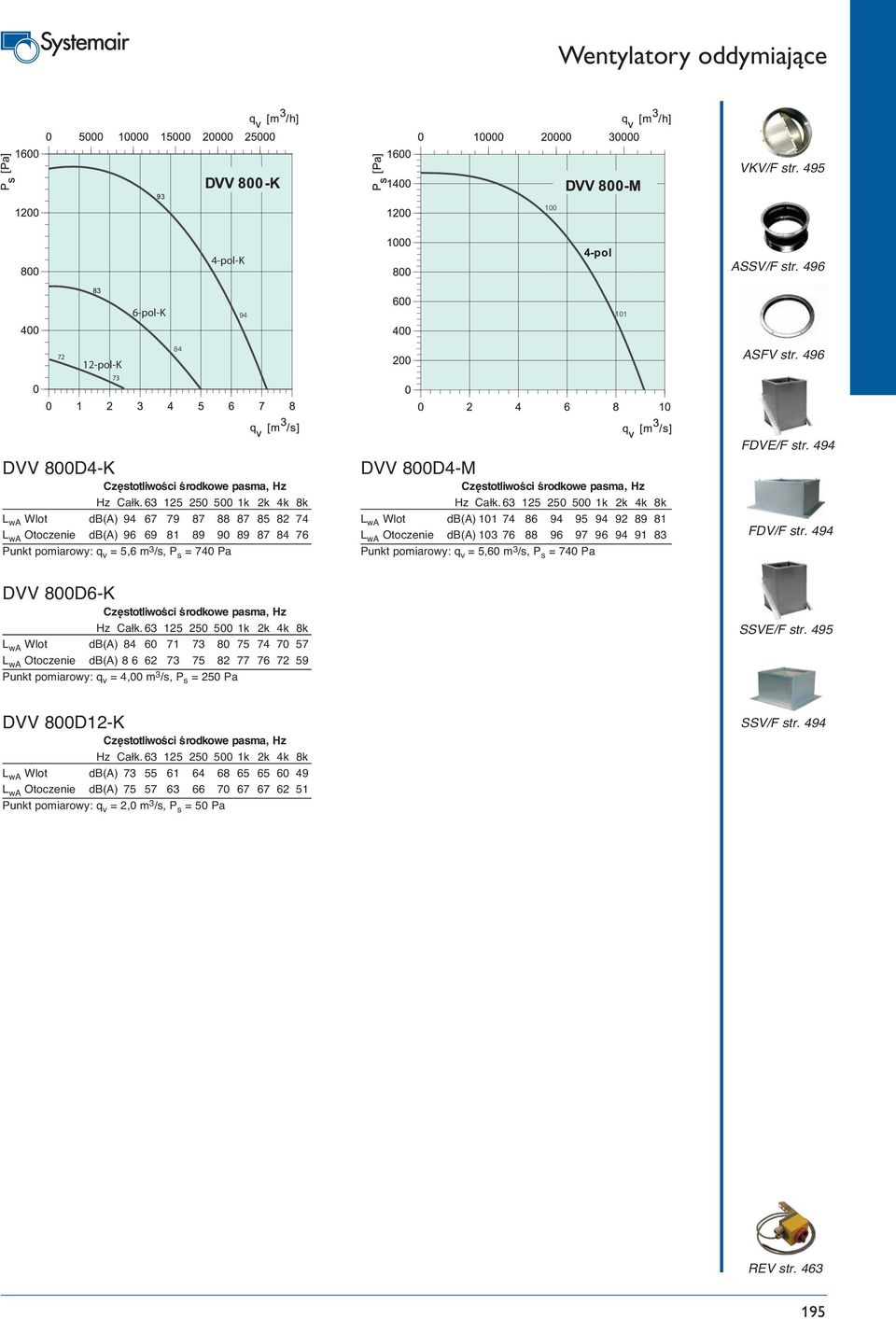

16 VKV/F str pol-K ASSV/F str pol-K pol-K ASFV str. 496 DVV 800D4-K L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 5,6 m 3 /s, P s = 740 Pa DVV 800D4-M L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 5,60 m 3 /s, P s = 740 Pa FDVE/F str. 494 FDV/F str. 494 DVV 800D6-K L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 4,00 m 3 /s, P s = 250 Pa SSVE/F str. 495 DVV 800D12-K L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 2,0 m 3 /s, P s = 50 Pa SSV/F str. 494 REV str

17 DVV 800 Wentylator dachowy oddymiający Wentylator oddymiający Dwie wersje wykonania: 400 C/120 min i 600 C/120 min Oktagonalna obudowa z aluminium Wylot pionowy Certyfikowany zgodnie z normą EN przez TU Monachium Deklaracja zgodności CE zgodnie z normą EN , przez TÜV Süd Wentylatory oddymiające z serii DVV są używane podczas pożaru w celu usunięcia dymu z pomieszczeń, jak również w przypadku pracy dwufunkcyjnej do wentylacji ogólnej. Przestrzeń wolna od dymu umożliwia drogę ucieczki oraz zwiększa szansę ewakuacji ludzi podczas pożaru. Montaż wentylatorów dopuszczalny jest tylko nad pomieszczeniami ogrzewanymi. Wentylatory serii DVV wyposażone są w koła wirnikowe z łopatkami wygiętymi do tyłu, napędzane silnikami konwencjonalnymi. Silnik wentylatora znajduje się poza strefą przepływu powietrza. Koło wirnikowe w wersji 400 C wykonane jest z galwanizowanej blachy stalowej a w wersji 600 C ze stali nierdzewnej. Wykonywane są również w wersji 40 C lub 100 C z przeznaczeniem do zastosowań w wentylacji ogólnej. Deklaracja zgodności CE zgodnie z normą EN , przez TÜV Süd. DVV 800 D4-P D4-6P D6 D6-8 D8 D8-K Napięcie/Częstotliwość V/50 Hz Rodzaj zasilania ~ Moc znamionowa *) kw 18,5 18,5/7 5,5 5,7/2,4 2,2 1,1 Prąd A 35,5 38/17 11,9 12,3/6,2 5,5 3,4 Maks. wydajność przepływowa m 3 /s 10,83 10,83/7,25 7,08 7,08/5,7 5,0 3,92 Maks. wydajność przepływowa m 3 /h / / Prędkość obrotowa min / / Maks. temperatura czynnika dla 120 min C 400/ / / / / /600 Poziom ciśni. akustycznego w odl. 4/10 m db(a) 83/75 83/75-70/62 70/62 75/64-64/53 64/53 57/46 Masa 40 /100 kg 315/ / / / / /154 Masa 400 /600 kg 350/ / / / / /165 Klasa izolacji silnika F F F F F F Klasa zamknięcia silnika IP 54 IP 54 IP 54 IP 54 IP 54 IP 54 Schemat elektryczny str a / D / 15a 13a / D / 15a 13a / Y / 13a / Y / *) Moc przyjmowana do obliczeń C G A H B E D F I A B C D E F G H I DVV 800D4-P xM DVV 800D4-6P xM DVV 800D xM DVV 800D xM DVV 800D xM DVV 800D8-K xM

18 DVV 800D6-8 DVV 800D6-8K VKV/F str. 495 ASSV/F str. 496 ASFV str. 496 DVV 800D6 L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 4,20 m 3 /s, P s = 600 Pa DVV 800D8 L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 2,50 m 3 /s, P s = 330 Pa DVV 800D8-K L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 3,10 m 3 /s, P s = 150 Pa FDVE/F str. 494 FDV/F str. 494 SSVE/F str. 495 SSV/F str DVV 800D4-P L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 5,6 m 3 /s, P s = 1300 Pa DVV 800D6-P L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 3,6 m 3 /s, P s = 330 Pa REV str

19 DVV 1000 Wentylator dachowy oddymiający Wentylator oddymiający Dwie wersje wykonania: 400 C/120 min i 600 C/120 min Oktagonalna obudowa z aluminium Wylot pionowy Certyfikowany zgodnie z normą EN przez TU Monachium Deklaracja zgodności CE zgodnie z normą EN , przez TÜV Süd Wentylatory oddymiające z serii DVV są używane podczas pożaru w celu usunięcia dymu z pomieszczeń, jak również w przypadku pracy dwufunkcyjnej do wentylacji ogólnej. Przestrzeń wolna od dymu umożliwia drogę ucieczki oraz zwiększa szansę ewakuacji ludzi podczas pożaru. Montaż wentylatorów dopuszczalny jest tylko nad pomieszczeniami ogrzewanymi. Wentylatory serii DVV wyposażone są w koła wirnikowe z łopatkami wygiętymi do tyłu, napędzane silnikami konwencjonalnymi. Silnik wentylatora znajduje się poza strefą przepływu powietrza. Koło wirnikowe w wersji 400 C wykonane jest z galwanizowanej blachy stalowej a w wersji 600 C ze stali nierdzewnej. Wykonywane są również w wersji 40 C lub 100 C z przeznaczeniem do zastosowań w wentylacji ogólnej. Deklaracja zgodności CE zgodnie z normą EN , przez TÜV Süd. DVV 1000D6 1000D D8 1000D8-12 Napięcie/Częstotliwość V/50 Hz Rodzaj zasilania ~ Moc znamionowa *) kw 11 11/5 5,5 5,5/1,7 Prąd A 22,0 22,0/15,0 12,5 14/11 Maks. wydajność przepływowa m 3 /s 12,44 12,44/9,5 9,67 9,44/6,5 Maks. wydajność przepływowa m 3 /h / /24000 Prędkość obrotowa min / /480 Maks. temperatura czynnika dla 120 min C 400/ / / /600 Poziom ciśni. akustycznego w odl. 4/10 m db(a) 71/63 71/63-63/55 63/55 63/55-60/52 Masa 40 /100 kg 315/ / / /335 Masa 400 /600 kg 350/ / / /350 Klasa izolacji silnika F F F F Klasa zamknięcia silnika IP 54 IP 54 IP 54 IP 54 Schemat elektryczny str a / D / 15a 13a / D / 15a *) Moc przyjmowana do obliczeń C G A H B E D F I A B C ød øe F G H I DVV 1000D xM DVV 1000D xM DVV 1000D xM DVV 1000D xM

20 VKV/F str ASSV/F str ASFV str. 496 DVV 1000D6 L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 6,94 m 3 /s, P s = 650 Pa DVV 1000D8 L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 6,11 m 3 /s, P s = 310 Pa FDVE/F str. 494 FDV/F str. 494 SSVE/F str. 495 DVV 1000D12 L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 5,36 m 3 /s, P s = 85 Pa SSV/F str. 494 REV str

21 DVV 1000-P Wentylator dachowy oddymiający Wentylator oddymiający Dwie wersje wykonania: 400 C/120 min i 600 C/120 min Oktagonalna obudowa z aluminium Wylot pionowy Certyfikowany zgodnie z normą EN przez TU Monachium Deklaracja zgodności CE zgodnie z normą EN , przez TÜV Süd Wentylatory oddymiające z serii DVV są używane podczas pożaru w celu usunięcia dymu z pomieszczeń, jak również w przypadku pracy dwufunkcyjnej do wentylacji ogólnej. Przestrzeń wolna od dymu umożliwia drogę ucieczki oraz zwiększa szansę ewakuacji ludzi podczas pożaru. Montaż wentylatorów dopuszczalny jest tylko nad pomieszczeniami ogrzewanymi. Wentylatory serii DVV wyposażone są w koła wirnikowe z łopatkami wygiętymi do tyłu, napędzane silnikami konwencjonalnymi. Silnik wentylatora znajduje się poza strefą przepływu powietrza. Koło wirnikowe w wersji 400 C wykonane jest z galwanizowanej blachy stalowej a w wersji 600 C ze stali nierdzewnej. Wykonywane są również w wersji 40 C lub 100 C z przeznaczeniem do zastosowań w wentylacji ogólnej. Deklaracja zgodności CE zgodnie z normą EN , przez TÜV Süd. DVV 1000D4-P 1000D4-6-P 1000D4-8-P 1000D6-P Napięcie/Częstotliwość V/50 Hz Rodzaj zasilania ~ Moc znamionowa *) kw 30 28/8 28/7 8,5 Prąd A 57 53,5/18 51/20 19 Maks. wydajność przepływowa m 3 /s 14,6 14,6 /9,6 14,6 /7,25 9,6 Maks. wydajność przepływowa m 3 /h / / Prędkość obrotowa min / / Maks. temperatura czynnika dla 120 min C 400/ / / /600 Poziom ciśnienia akustycz. w odl. 4/10 m db(a) 90/79 90/79-78/67 90/79-71/60 78/67 Masa 40 /100 kg 550/ / / /349 Masa 400 /600 kg Klasa izolacji silnika F F F F Klasa zamknięcia silnika IP 54 IP 54 IP 54 IP 54 Schemat elektryczny str a / D / 15a 14 (bez PTC) 13a / D / *) Moc przyjmowana do obliczeń C D d2 n x M d d1 H H1 B E A A B C D d d1 E H H1 n x M DVV 1000D4-P xM10 DVV 1000D4-6-P xM10 DVV 1000D4-8-P xM10 DVV 1000D6-P xM10 200

22 VKV/F str. 495 ASSV/F str. 496 ASFV str. 496 DVV 1000-P 4-pol L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 6,9 m 3 /s, P s = 650 Pa FDVE/F str. 494 FDV/F str. 494 DVV 1000-P DVV 1000-P 6-pol L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 6,1 m 3 /s, P s = 310 Pa 8-pol L wa Wlot db(a) L wa Otoczenie db(a) Punkt pomiarowy: q v = 5,36 m 3 /s, P s = 85 Pa SSVE/F str. 495 SSV/F str. 494 REV str

23 WVA/WVI 400 WVA WVI Promieniowe wentylatory oddymiające przeznaczone do montażu ściennego Dwie wersje wykonania: 400 C/120 min (F400) i 600 C/120 min (F600) Obudowa z stali galwanizowanej, lakierowane proszkowo Wirniki z łopatkami wygiętymi do tyłu, ze stali nierdzewnej (F600), ze stali galwanizowanej, spawane (F400) Silnik asynchroniczny (IEC), 400V/50Hz, bez ochrony termicznej Wentylator przystosowany do pracy w pozycji poziomej, do montażu ściennego (oś silnika pionowa, wirnik powyżej silnika) Wentylatory WVI wyposażone są w osłonę termiczną silnika i mogą być montowane wewnątrz strefy pożarowej Od strony wlotu możliwość podłączenia do kanału okrągłego lub prostokątnego Testowany zgodnie z normą EN przez TU Monachium Deklaracja zgodności CE zgodnie z normą EN , przez TÜV Süd WVA/WVI 400D4 400D D6-8 Napięcie/Częstotliwość V/50 Hz Rodzaj zasilania ~ Moc znamionowa *) kw 0,550 0,550/0,120 0,220/0,120 Prąd A 1,4 1,6/0,48 0,81/0,6 Prąd rozruchu A 5,6 4,95/1,1 1,86/1,08 Maks. wydajność przepływowa m 3 /s (m 3 /h) 1,22 (4400) 1,22 (4400)/0,78 (2800) 0,78 (2800)/0,61 (2200) Prędkość obrotowa min / /650 Maks. temperatura czynnika dla 120 min C 400/ / /600 Poziom ciśn. akustycznego w odl. 4/10 m db(a) 68/57 68/57-54/43 54/43-48/37 Masa, 400 /600 kg 48/64 48/64 48/64 Klasa izolacji silnika F F F Klasa zamknięcia silnika IP 54 IP 54 IP 54 Schemat elektryczny str a / Y / 15a 15a *) Moc przyjmowana do obliczeń WVA 400 WVI M M xM ø max ø ø xM

24 EPIN/EPSN str. 498 SN str. 498 IN str. 498 WVA/WVI pol L wa Wlot db(a) L wa Wylot db(a) Punkt pomiarowy: q v = 0,72 m 3 /s, P s = 380 Pa ZHZ str. 498 WBK-W str. 497 WVA/WVI pol L wa Wlot db(a) L wa Wylot db(a) Punkt pomiarowy: q v = 0,56 m 3 /s, P s = 140 Pa WVA/WVI pol L wa Wlot db(a) L wa Wylot db(a) Punkt pomiarowy: q v = 0,33 m 3 /s, P s = 80 Pa REV-DVV str

25 WVA/WVI 450 WVA WVI Promieniowe wentylatory oddymiające przeznaczone do montażu ściennego Dwie wersje wykonania: 400 C/120 min (F400) i 600 C/120 min (F600) Obudowa z stali galwanizowanej, lakierowane proszkowo Wirniki z łopatkami wygiętymi do tyłu, ze stali nierdzewnej (F600), ze stali galwanizowanej, spawane (F400) Silnik asynchroniczny (IEC), 400V/50Hz, bez ochrony termicznej Wentylator przystosowany do pracy w pozycji poziomej, do montażu ściennego (oś silnika pionowa, wirnik powyżej silnika) Wentylatory WVI wyposażone są w osłonę termiczną silnika i mogą być montowane wewnątrz strefy pożarowej Od strony wlotu możliwość podłączenia do kanału okrągłego lub prostokątnego Testowany zgodnie z normą EN przez TU Monachium Deklaracja zgodności CE zgodnie z normą EN , przez TÜV Süd WVA/WVI 450D4 450D D6-8 Napięcie/Częstotliwość V/50 Hz Rodzaj zasilania ~ Moc znamionowa *) kw 1,1 1,1/0,650 0,300/0,140 Prąd A 2,8 2,6/1,95 1,14/0,76 Prąd rozruchu A 11,8 10,15/5,85 3,07/1,82 Maks. wydajność przepływowa m 3 /s (m 3 /h) 1,81 (6500) 1,81 (6500)/1,15 (4150) 1,15 (4150)/0,89 (3200) Prędkość obrotowa min / /710 Maks. temperatura czynnika dla 120 min C 400/ / /600 Poziom ciśn. akustycznego w odl. 4/10 m db(a) 75/64 75/64-63/52 63/52-56/46 Masa, 400 /600 kg 64/92 67/95 67/95 Klasa izolacji silnika F F F Klasa zamknięcia silnika IP 54 IP 54 IP 54 Schemat elektryczny str a / Y / 15a 15a *) Moc przyjmowana do obliczeń WVA 450 WVI M M max xM ø ø ø638 8xM

26 EPIN/EPSN str. 498 SN str. 498 IN str. 498 WVA/WVI pol L wa Wlot db(a) L wa Wylot db(a) Punkt pomiarowy: q v = 1,11 m 3 /s, P s = 470 Pa ZHZ str. 498 WBK-W str. 497 WVA/WVI pol L wa Wlot db(a) L wa Wylot db(a) Punkt pomiarowy: q v = 1,81 m 3 /s, P s = 160 Pa WVA/WVI pol L wa Wlot db(a) L wa Wylot db(a) Punkt pomiarowy: q v = 0,56 m 3 /s, P s = 105 Pa REV-DVV str

27 WVA/WVI 560 WVA WVI Promieniowe wentylatory oddymiające przeznaczone do montażu ściennego Dwie wersje wykonania: 400 C/120 min (F400) i 600 C/120 min (F600) Obudowa z stali galwanizowanej, lakierowane proszkowo Wirniki z łopatkami wygiętymi do tyłu, ze stali nierdzewnej (F600), ze stali galwanizowanej, spawane (F400) Silnik asynchroniczny (IEC), 400V/50Hz, bez ochrony termicznej Wentylator przystosowany do pracy w pozycji poziomej, do montażu ściennego (oś silnika pionowa, wirnik powyżej silnika) Wentylatory WVI wyposażone są w osłonę termiczną silnika i mogą być montowane wewnątrz strefy pożarowej Od strony wlotu możliwość podłączenia do kanału okrągłego lub prostokątnego Testowany zgodnie z normą EN przez TU Monachium Deklaracja zgodności CE zgodnie z normą EN , przez TÜV Süd WVA/WVI 560D4 560D D6-8 Napięcie/Częstotliwość V/50 Hz Rodzaj zasilania ~ Moc znamionowa *) kw 1,5 1,6/1,1 0,83/0,37 Prąd A 3,6 4,0/3,3 2,85/1,96 Prąd rozruchu A 17,28 18,0/10,89 8,55/4,7 Maks. wydajność przepływowa m 3 /s (m 3 /h) 2,5 (9000) 2,5 (9000)/1,56 (5600) 1,56 (5600)/1,19 (4300) Prędkość obrotowa min / /710 Maks. temperatura czynnika dla 120 min C 400/ / /600 Poziom ciśn. akustycznego w odl. 4/10 m db(a) 77/66 77/66-66/55 66/55-55/44 Masa, 400 /600 kg 81/106 87/112 87/112 Klasa izolacji silnika F F F Klasa zamknięcia silnika IP 54 IP 54 IP 54 Schemat elektryczny str a / Y / 15a 15a *) Moc przyjmowana do obliczeń WVA M8 WVI M ø max xM8 ø ø638 12xM

28 EPIN/EPSN str. 498 SN str. 498 IN str. 498 WVA/WVI pol L wa Wlot db(a) L wa Wylot db(a) Punkt pomiarowy: q v = 1,36 m 3 /s, P s = 600 Pa ZHZ str. 498 WBK-W str. 497 WVA/WVI pol L wa Wlot db(a) L wa Wylot db(a) Punkt pomiarowy: q v = 1,0 m 3 /s, P s = 200 Pa WVA/WVI pol L wa Wlot db(a) L wa Wylot db(a) Punkt pomiarowy: q v = 0,56 m 3 /s, P s = 185 Pa REV-DVV str

29 WVA/WVI 630 WVA WVI Promieniowe wentylatory oddymiające przeznaczone do montażu ściennego Dwie wersje wykonania: 400 C/120 min (F400) i 600 C/120 min (F600) Obudowa z stali galwanizowanej, lakierowane proszkowo Wirniki z łopatkami wygiętymi do tyłu, ze stali nierdzewnej (F600), ze stali galwanizowanej, spawane (F400) Silnik asynchroniczny (IEC), 400V/50Hz, bez ochrony termicznej Wentylator przystosowany do pracy w pozycji poziomej, do montażu ściennego (oś silnika pionowa, wirnik powyżej silnika) Wentylatory WVI wyposażone są w osłonę termiczną silnika i mogą być montowane wewnątrz strefy pożarowej Od strony wlotu możliwość podłączenia do kanału okrągłego lub prostokątnego Testowany zgodnie z normą EN przez TU Monachium Deklaracja zgodności CE zgodnie z normą EN , przez TÜV Süd WVA/WVI 630D4 630D D D6-12 Napięcie/Częstotliwość V/50 Hz Rodzaj zasilania ~ Moc znamionowa *) kw 5,5 5,5/1,7 6,4/1,6 2,5/0,5 Prąd A 11,8 12/4,5 14,3/4,6 7,5/2,7 Prąd rozruchu A 75,5 81,6/18,5 107,3/16,1 38/5,2 Maks. wydajność przepływowa m 3 /s (m 3 /h) 4,75 (17100) 4,75 (17100)/3,1 (11000) 4,75 (17100)/2,31 (8300) 3,1 (11000)/1,5 (5400) Prędkość obrotowa min / / /465 Maks. temperatura czynnika dla 120 min C 400/ / / /600 Poziom ciśn. akustycznego w odl. 4/10 m db(a) 85/74 85/74-77/66 85/74-67/56 77/66-55/44 Masa, 400 /600 kg 179/ / / /187 Klasa izolacji silnika F F F F Klasa zamknięcia silnika IP 54 IP 54 IP 54 IP 54 Schemat elektryczny str a / D / 15a 14 (bez PTC) 14 (bez PTC) *) Moc przyjmowana do obliczeń WVA 630 WVI M M xM ø , max ø , ø808 12xM

30 EPIN/EPSN p pol SN p pol 8-pol 12-pol IN p. 498 WVA/WVI pol L wa Wlot db(a) L wa Wylot db(a) Punkt pomiarowy: q v = 3,35 m 3 /s, P s = 750 Pa ZHZ str. 498 WBK-W str. 497 WVA/WVI pol L wa Wlot db(a) L wa Wylot db(a) Punkt pomiarowy: q v = 2,22 m 3 /s, P s = 250 Pa WVA/WVI pol L wa Wlot db(a) L wa Wylot db(a) Punkt pomiarowy: q v = 1,66 m 3 /s, P s = 185 Pa WVA/WVI pol L wa Wlot db(a) L wa Wylot db(a) Punkt pomiarowy: q v = 0,66 m 3 /s, P s = 100 Pa REV-DVV str

31 WVA/WVI 630-K WVA WVI Promieniowe wentylatory oddymiające przeznaczone do montażu ściennego Dwie wersje wykonania: 400 C/120 min (F400) i 600 C/120 min (F600) Obudowa z stali galwanizowanej, lakierowane proszkowo Wirniki z łopatkami wygiętymi do tyłu, ze stali nierdzewnej (F600), ze stali galwanizowanej, spawane (F400) Silnik asynchroniczny (IEC), 400V/50Hz, bez ochrony termicznej Wentylator przystosowany do pracy w pozycji poziomej, do montażu ściennego (oś silnika pionowa, wirnik powyżej silnika) Wentylatory WVI wyposażone są w osłonę termiczną silnika i mogą być montowane wewnątrz strefy pożarowej Od strony wlotu możliwość podłączenia do kanału okrągłego lub prostokątnego Testowany zgodnie z normą EN przez TU Monachium Deklaracja zgodności CE zgodnie z normą EN , przez TÜV Süd WVA/WVI 630D4-K 630D4-6-K 630D4-8-K 630D6-12-K Napięcie/Częstotliwość V/50 Hz Rodzaj zasilania ~ Moc znamionowa *) kw 3 3/0,9 3,6/0,9 1,1/0,22 Prąd A 6,9 6,9/3,3 8/3,2 3,3/1,2 Prąd rozruchu A 32,43 38/13 44/10 13,5/2,5 Maks. wydajność przepływowa m 3 /s (m 3 /h) 3,3 (11800) 3,3 (11800)/2,2 (7800) 3,3 (11800)/1,6 (5800) 2,2 (7800)/1,04 (3750) Prędkość obrotowa min / / /460 Maks. temperatura czynnika dla 120 min C 400/ / / /600 Poziom ciśn. akustycznego w odl. 4/10 m db(a) 78/67 78/67-69/58 78/67-62/51 69/58-52/41 Masa, 400 /600 kg 169/ / / /189 Klasa izolacji silnika F F F F Klasa zamknięcia silnika IP 54 IP 54 IP 54 IP 54 Schemat elektryczny str a / Y / 15a 14 (bez PTC) 14 (bez PTC) *) Moc przyjmowana do obliczeń WVA 630-K WVI 630-K M M xM ø , max ø , ø808 12xM

32 EPIN/EPSN str. 498 SN str pol 6-pol 8-pol 4-pol IN str. 498 WVA/WVI 630-K 4-pol L wa Wlot db(a) L wa Wylot db(a) Punkt pomiarowy: q v = 3,35 m 3 /s, P s = 750 Pa ZHZ str. 498 WBK-W str. 497 WVA/WVI 630-K 6-pol L wa Wlot db(a) L wa Wylot db(a) Punkt pomiarowy: q v = 1,39 m 3 /s, P s = 330 Pa WVA/WVI 630-K 8-pol L wa Wlot db(a) L wa Wylot db(a) Punkt pomiarowy: q v = 0,88 m 3 /s, P s = 205 Pa WVA/WVI 630-K 12-pol L wa Wlot db(a) L wa Wylot db(a) Punkt pomiarowy: q v = 0,27 m 3 /s, P s = 100 Pa REV-DVV str
