1 trona 1 z 5 Branże: aerospace, wytwarzanie energii Kategorie: produkcja łopatek turbin remiera Makino DBV8 na MO 2013: Cztery razy szybsze wiercenie otworów chłodzących w łopatkach Hamburg, 17 września 2013 r. Ostatnia nowość w portfolio popularnych elektrodrążarek firmy Makino to DBV8, która po raz pierwszy została zaprezentowana szerokiej publiczności podczas targów MO. Ta nowa maszyna pozwala wiercić otwory chłodzące w łopatkach aż do czterech razy szybciej, niż przy zastosowaniu dotychczasowych technologii, przy zapewnieniu obróbki łopatek na tym samym etapie. Inne atuty DBV8 to chroniony patentem łączony uchwyt elektrody i prowadnika, który umożliwia wyjątkowo szybką zmianę elektrod, oraz innowacyjna technologia detekcji przebicia zapobiegająca uszkodzeniu detalu. Lepsza produktywność Jako większa wersja wprowadzonej na rynek w zeszłym roku DBV3, elektrodrążarka Makino DBV8 (DM) łączy w sobie większe długości

2 trona 2 z 5 posuwu (XYZ 800 x 600 x 500 mm) z nową technologią wiercenia elektroerozyjnego, umożliwiającą obróbkę otworów chłodzących w łopatkach z prędkością 1 mm/sek, czyli aż do czterech razy szybciej niż przy zastosowaniu tradycyjnej technologii DM. Znaczny wzrost produktywności to także zasługa programu do konturowania, który daje możliwość obróbki łopatek przy takim samym ustawieniu jak podczas wiercenia oraz chroniony patentem łączony uchwyt elektrody i prowadnika, pozwalający na szybszą zmianę elektrod (<30 sek.). Jednak zwiększenie produktywności to bynajmniej nie jedyna korzyść, jaką oferuje nowa elektrodrążarka firmy Makino. Wyjątkowe korzyści Technologia hole-by-hole daje operatorowi pełną swobodę co do lokalizacji, kąta i średnicy otworów. Obroty elektrody na poziomie do obr./min. i jej spłukiwanie pod ciśnieniem 6 Ma zapewniają stabilność obróbki i precyzję wykonywania otworów bez konieczności dodatkowego wyrównywania powierzchni. Oprócz możliwości dowolnego ułożenia osi Z, metoda hole-by-hole pozwala na zastosowanie elektrod o długości do 500 mm (w połączeniu z systemem prowadnic), eliminując konieczność stosowania kosztownych uchwytów grzebieni. Technologia detekcji przebicia zastosowana w maszynie DBV8 gwarantuje wysoki poziom bezpieczeństwa w obróbce otworów chłodzących, ponieważ elektrodrążarka natychmiast rozpoznaje punkt przebicia i zatrzymuje się. Nie ma więc konieczności wykonywania obliczeń współczynnika zmęczenia materiału.

3 trona 3 z 5 Zastosowanie technologii obróbki w pełnym zanurzeniu gwarantuje najlepsze możliwe płukanie po przebiciu, skracając czas obróbki aż o 50%, co dla wielu może być kluczowym atutem. Całości dopełnia niewielka strefa wpływu ciepła (poniżej 10 µm), która zapobiega powstawaniu mikroszczelin w obrabianym detalu. Wszystko z jednej ręki Makino oferuje nadzwyczaj wszechstronne rozwiązanie - DBV8 posiada oprogramowanie VII CAM od Vero oftware, funkcję automatycznego wykrywania otworów, obliczania uchyłu/obrotu, symulacji i weryfikacji kolizji oraz zintegrowany postprocesor. Zdjęcia do artykułu oniższe zdjęcia zostały załączone do artykułu w formie nadających się do wydruku obrazów JG (300 dpi). Tekst opisuje obraz, do którego się odnosi. Dopuszcza się możliwość powielania pod warunkiem podania źródła.

4 trona 4 z 5 zybkie wiercenie otworów DM DBV8 Więcej informacji udzieli aństwu: Lluc Castellano Dyrektor Marketingu i lanowania roduktów Tel: mail: L.Castellano@makino.eu Web: rezentacja firmy Makino Makino Milling Machine Co., Ltd. jest znana jako lider technologii i czołowy usługodawca w przemyśle obrabiarkowym. półka jest notowana na tokijskiej giełdzie papierów wartościowych i zatrudnia około pracowników w obydwu Amerykach, uropie i Azji. Jej przychody za rok finansowy zakończony 31 marca 2013 roku sięgnęły 1,5 miliarda UD.

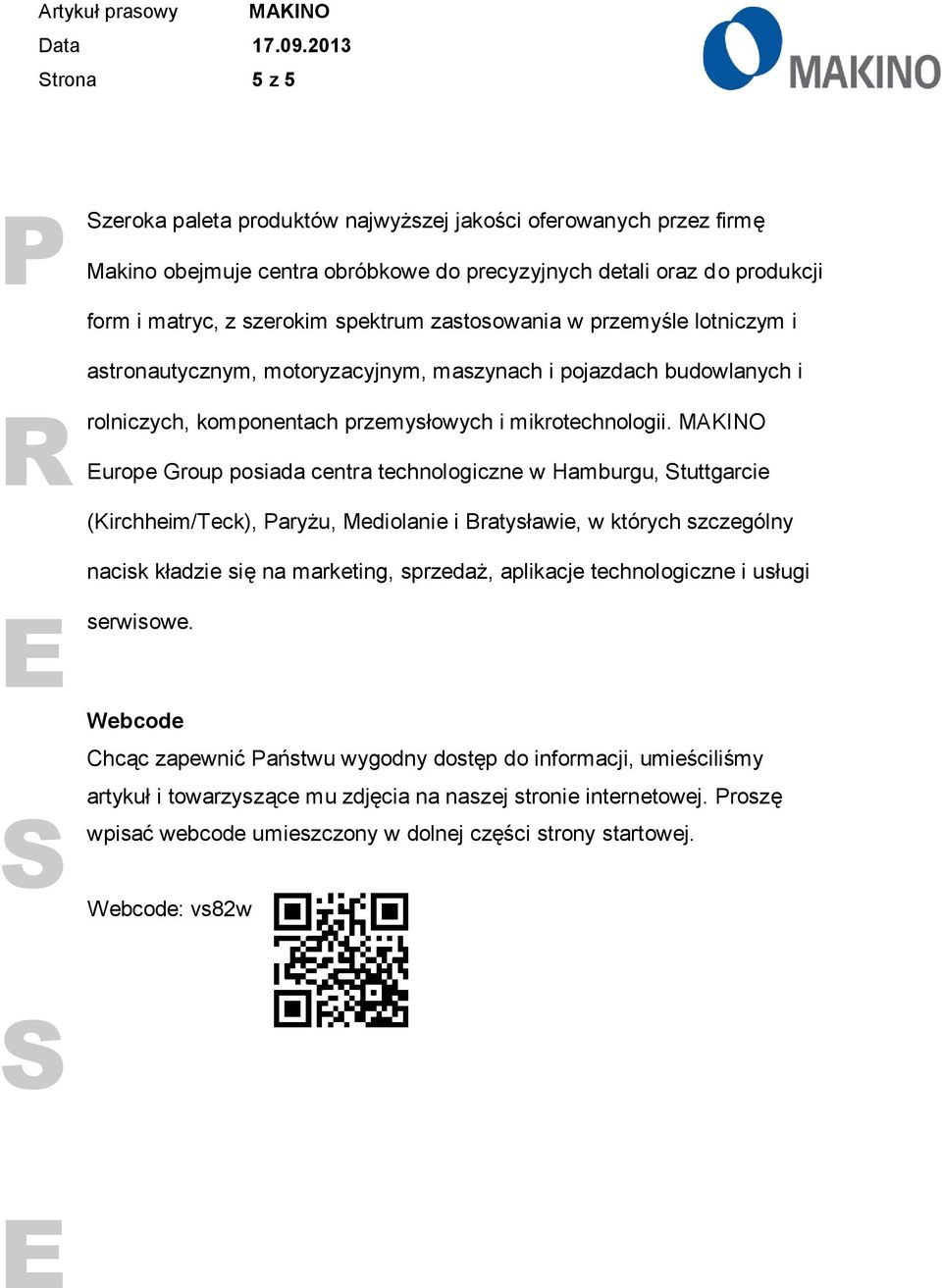

5 trona 5 z 5 zeroka paleta produktów najwyższej jakości oferowanych przez firmę Makino obejmuje centra obróbkowe do precyzyjnych detali oraz do produkcji form i matryc, z szerokim spektrum zastosowania w przemyśle lotniczym i astronautycznym, motoryzacyjnym, maszynach i pojazdach budowlanych i rolniczych, komponentach przemysłowych i mikrotechnologii. MAKINO urope Group posiada centra technologiczne w Hamburgu, tuttgarcie (Kirchheim/Teck), aryżu, Mediolanie i Bratysławie, w których szczególny nacisk kładzie się na marketing, sprzedaż, aplikacje technologiczne i usługi serwisowe. Webcode Chcąc zapewnić aństwu wygodny dostęp do informacji, umieściliśmy artykuł i towarzyszące mu zdjęcia na naszej stronie internetowej. roszę wpisać webcode umieszczony w dolnej części strony startowej. Webcode: vs82w
