1 2. UWAGI I DECYZJE CZYNNIKÓW KONTROLI ORAZ ZATWIERDZENIA DOKUMENTACJI Tom 8 Str.1 1

2 3. SPIS ZAWARTOŚCI Tom 8 Str Strona tytułowa. 2. Uwagi i decyzje czynników kontroli. 3. Spis zawartości. 4. Dokumenty: - warunki techniczne przyłączenia, - uprawnienia projektanta - decyzja lokalizacji inwestycji celu publicznego, - opinia i uzgodnienia ZUDP, - inne uzgodnienia, - uprawnienia projektowe, 5. Dane wyjściowe 6. Stan projektowany - charakterystyka ogólna 7. Stacje transformatorowe 15/0,4 kv 8. Linie kablowe 0,4 kv 9. Część opisowa 10. Obliczenia techniczne 11. BHP i ochrona zdrowia na budowie 12. Karta rejestracyjna cyfrowej kopii mapy 13. Zestawienie charakterystycznych punktów projektowanych sieci elektroenergetycznych 15 i 0,4 kv. 14. Rysunki techniczne: rys. nr 1 - plany sytuacyjne projektowanych linii kablowych 15/0,4kV - plansze podstawowe i koordynacyjne. 15. Schematy strukturalne linii kablowych - rys. nr 2 projektowanych sieci 0,4 kv 16. Schematy strukturalne stacji transformatorowych 15/0,4 kv: rys. nr E1z opracowania PB0 -projektowana stacja Cerkwica. 2

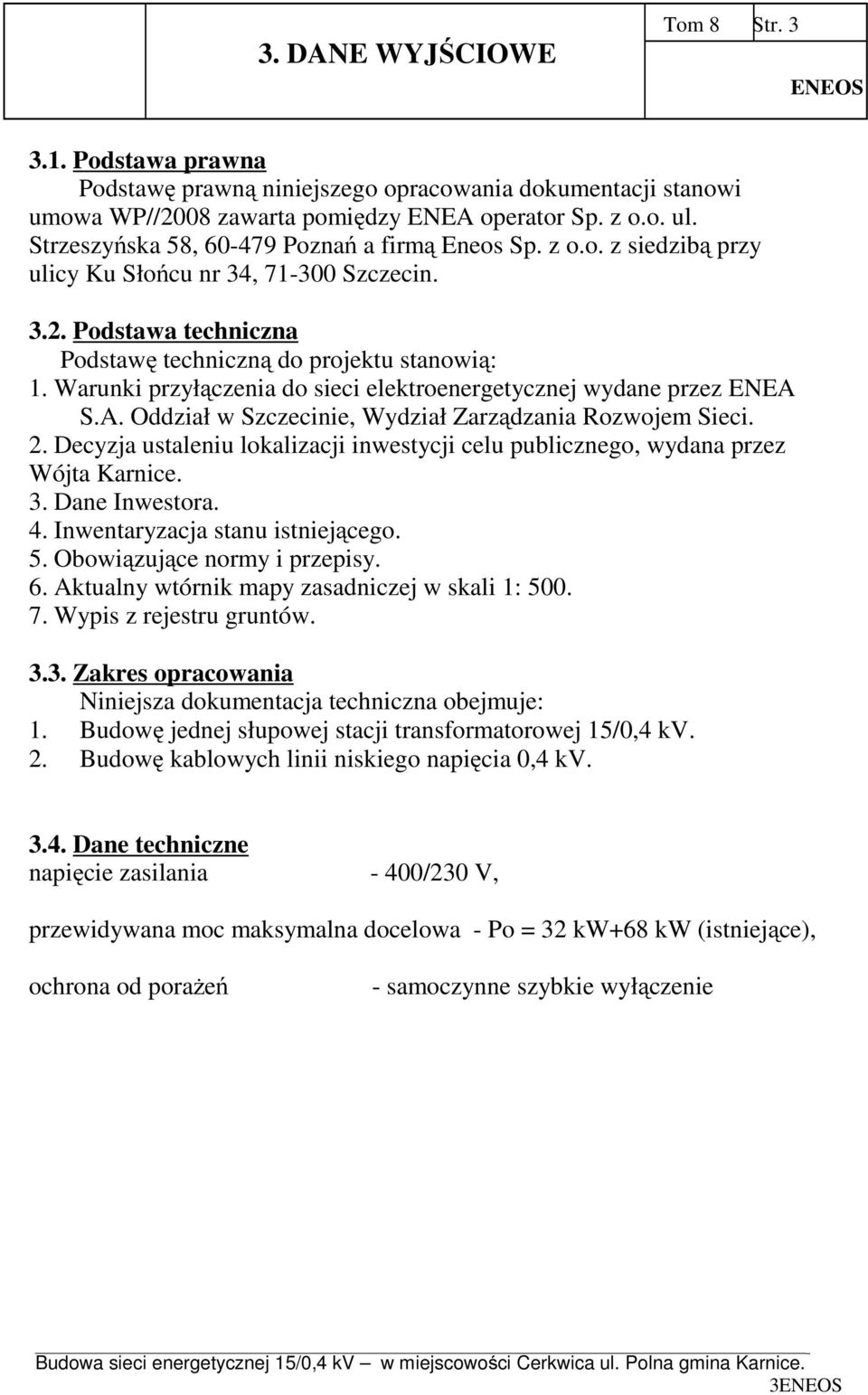

3 3. DANE WYJŚCIOWE Tom 8 Str Podstawa prawna Podstawę prawną niniejszego opracowania dokumentacji stanowi umowa WP//2008 zawarta pomiędzy ENEA operator Sp. z o.o. ul. Strzeszyńska 58, Poznań a firmą Eneos Sp. z o.o. z siedzibą przy ulicy Ku Słońcu nr 34, Szczecin Podstawa techniczna Podstawę techniczną do projektu stanowią: 1. Warunki przyłączenia do sieci elektroenergetycznej wydane przez ENEA S.A. Oddział w Szczecinie, Wydział Zarządzania Rozwojem Sieci. 2. Decyzja ustaleniu lokalizacji inwestycji celu publicznego, wydana przez Wójta Karnice. 3. Dane Inwestora. 4. Inwentaryzacja stanu istniejącego. 5. Obowiązujące normy i przepisy. 6. Aktualny wtórnik mapy zasadniczej w skali 1: Wypis z rejestru gruntów Zakres opracowania Niniejsza dokumentacja techniczna obejmuje: 1. Budowę jednej słupowej stacji transformatorowej 15/0,4 kv. 2. Budowę kablowych linii niskiego napięcia 0,4 kv Dane techniczne napięcie zasilania - 400/230 V, przewidywana moc maksymalna docelowa - Po = 32 kw+68 kw (istniejące), ochrona od porażeń - samoczynne szybkie wyłączenie 3

4 4. OPIS TECHNICZNY Tom 8 Str Opis robót: Zgodnie z warunkami przyłączenia należy wykonać następujące prace instalacyjno montażowe: 4.1. Układ projektowania linii kablowej niskiego napięcia 0,4V: Na terenie ogólnodostępnym wybudować stację transformatorową 15/0,4 kv. Stacje transformatorową zasilić linią 15kV z linii napowietrznej nr 657 w odczepie, na początku odgałęzienia oraz przed stacją transformatorową zainstalować odłączniki liniowe z uziemnikami. Sieć 0,4 kv rozprowadzić kablem typu YAKY 4x120 mm 2 norma PN- 93/E oraz PN-93/E Złącza kablowo-pomiarowe typu ZKP zabudowywać w granicach przyłączanych działek. Przepusty kablowe stosować w miejscu przejścia przez drogi Budowa linii kablowych nn 0,4 kv część ogólna. Kable należy układać w rowach kablowych linią falistą z zapasem 3% długości rowu kablowego, wystarczającym do skompensowania możliwych przesunięć gruntu. Kable układać na głębokości 0,7 m poza pasem drogowym a w pasie drogowym na głębokości 1,0 m. Kabel umieścić na podsypce piaskowej o grubości co najmniej 10 cm i przysypać warstwą piasku nad kablem o grubości również co najmniej 10 cm w odległości 10 cm między sobą. Po zasypaniu kabla warstwą co najmniej 15 cm gruntu rodzimego, trasę kabla zabezpieczyć na całej długości wykopu folią z tworzywa sztucznego o trwałym kolorze niebieskim. Odległość folii od kabla powinna wynosić co najmniej 30 cm. Pozostałą część wykopu wypełnić gruntem rodzimym. Przy wprowadzaniu kabli 0,4 kv do stacji transformatorowych, złącz i szafek kablowych oraz na słupy napowietrznej linii 0,4 kv zapasy kabla powinny wynosić min. 2,5 m. Skrzyżowania i zbliżenia kabli z istniejącym uzbrojeniem podziemnym należy wykonać zgodnie z PN-76/E W przypadku, gdy z uzasadnionych względów odległości wymagane przez normę nie mogą być zachowane, należy zastosować rury ochronne z PCV. Kable ułożone w ziemi powinny być zaopatrzone na całej długości w trwałe oznaczniki rozmieszczone w odstępach nie większych niż 10 m oraz przy mufach i w miejscach charakterystycznych, np. skrzyżowaniach, wejściach do rur osłonowych, stacji transformatorowych, złącz i szafek 4

5 4. OPIS TECHNICZNY Tom 8 Str. 5 kablowych oraz na słupy linii napowietrznej 0,4 kv. Na oznacznikach należy umieścić: - typ i przekrój kabla, - napięcie kabla, - znak użytkownika kabla, - rok ułożenia kabla. Równolegle z liniami kablowymi 0,4 kv należy układać bednarkę Fe-Zn 30x4 mm w gruncie rodzimym pod kablami. Dla kabli biegnących równolegle należy układać jedną wspólną bednarkę. Podstawy bezpiecznikowe uzupełnić wkładkami wg schematu i potrzeb ruchowych, przyjmując max. wartości określone na schemacie, Szynę PEN złącza połączyć z uziomem, płaskownikiem ocynkowanym 30 x 4 mm. Dla projektowanych kabli wykonać pełne badania i pomiary przewidziane normą, Złącza i szafki kablowe wyposażyć w wykonane czytelną i trwałą techniką pełny schemat strukturalny. Trasę ułożenia kabla należy wykonać zgodnie z załączonym planem sytuacyjnym projektowanych linii niskiego napięcia jak na rysunkach: od nr 1 do nr 3. Schemat strukturalny sieci kablowej niskiego napięcia przedstawiono na rysunku nr 5 i nr 6, załączonych do niniejszego projektu. Wszystkie roboty kablowe wykonać wg normy "Elektroenergetyczne i sygnalizacyjne linie kablowe" norma SEP, N SEP-E-004. Złącza kablowe ZK i węzły kablowe WK. Szafki i złącza kablowe w obudowie z tłoczywa poliestrowo-szklanego, producent i typ wg aktualnych zaleceń Inwestora. Drzwiczki złącza należy wyposażyć w zamek typu HS z uchwytem na kłódkę. Złącza należy zamontować w linii ogrodzenia posesji w miejscu ogólnie dostępnym. Wyposażenie złącz kablowych oraz węzłów kablowych WK, wg załączonych schematów strukturalnych. Na obudowie złącza, szafki należy na trwale nanieść oznakowanie: - producenta, - numer złącza, szafki - według informacji z ENEA S.A. Rejon Dystrybucji, szafka, złącze winno być wyposażone w znaki bezpieczeństwa wymagane przepisami. 5

6 4. OPIS TECHNICZNY Tom 8 Str Specyfikacja przepustów kablowych: Skrzyżowania z sieciami podziemnymi oznaczyć wg PN-76/E Przepusty przy skrzyżowaniu z sieciami gazowymi wykonać rurami PEHD z zastosowaniem minimalnych odległości. Przepusty zaznaczono na załączonym planie sytuacyjnym rys. nr 1 oraz na schemacie strukturalnym rys. nr 2 a opisano poniżej: Przepust P1, P2 pod drogą działki nr 67 wykonać metodą przecisku sterowanego z zastosowaniem rur ochronnych typu AROTA SRS 110 koloru niebieskiego na głębokości 1,1 m o długości 5 mb. Powyższe prace należy wykonać zgodnie z załączonym planem sytuacyjnym rys. nr 1 oraz schematem rys. nr 2, załączonych do projektu Stacja transformatorowa i linie SN. W linii 15kV w mjejsce słupa zaznaczonego na rysunku 1 posadowić stację słupową typu STSPpo 20/400 z transformatorem o mocy 100kVA.Stanowisko transformatorowe umieścić od strony drogi. Wyposażenie i szczegóły stacji w załączonych kartach katalogowych i schematach Linie napowietrzne nn Należy zdemontować istniejące linie napowietrzne nn w zakresie określonym na rys.1. Obwód z oświetleniem ulicznym pozostawić. Należy wymienić dwa słupy na krańcowe na pozostawionym obwodzie oświetlenia. Oświetlenie zasilić z istniejącej szafki oświetleniowej, wprowadzając kabel na projektowany słup krańcowy Uwagi końcowe 1) Roboty na budowie powinny być wykonane zgodnie z Warunkami technicznymi robót budowlano-montażowych. Część V - Instalacje elektryczne. 2) Przed przystąpieniem do robót należy na 7 dni naprzód powiadomić właścicieli i użytkowników instalacji oraz urządzeń o przystąpieniu do robót, celem wyznaczenia z ich strony nadzoru technicznego. Należy również uwzględnić uwagi zawarte w uzgodnieniach. 3) Po zakończeniu prac budowlanych teren należy doprowadzić do stanu pierwotnego. 6

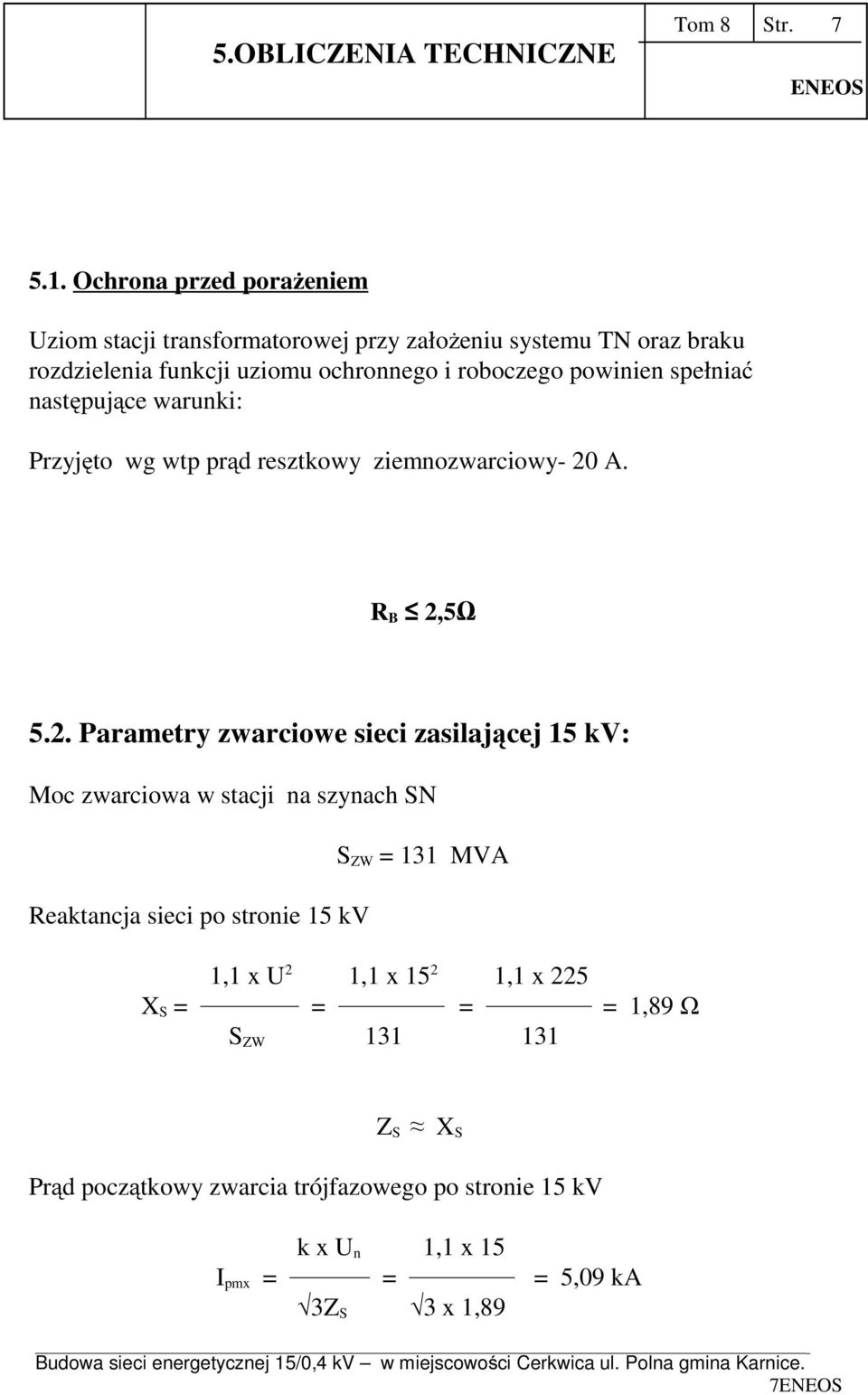

7 5.OBLICZENIA TECHNICZNE Tom 8 Str Ochrona przed porażeniem Uziom stacji transformatorowej przy założeniu systemu TN oraz braku rozdzielenia funkcji uziomu ochronnego i roboczego powinien spełniać następujące warunki: Przyjęto wg wtp prąd resztkowy ziemnozwarciowy- 20 A. R B 2,5Ω 5.2. Parametry zwarciowe sieci zasilającej 15 kv: Moc zwarciowa w stacji na szynach SN Reaktancja sieci po stronie 15 kv S ZW = 131 MVA 1,1 x U 2 1,1 x ,1 x 225 X S = = = = 1,89 Ω S ZW Z S X S Prąd początkowy zwarcia trójfazowego po stronie 15 kv k x U n 1,1 x 15 I pmx = = = 5,09 ka 3Z S 3 x 1,89 7

8 5.OBLICZENIA TECHNICZNE Tom 8 Str Dobór transformatorów i przekładników prądowych: stacja transformatorowa Cerkwica. a) Moc transformatorów w projektowanej stacji transformatorowej przy założeniu mocy obliczeniowej: Wg istniejących i przewidywanych uwarunkowań przyjmuje się moc transformatora : 100 kva b) Dobór przekładników prądowych kontrolnego układu pomiarowego w stacji transformatorowej: Prąd obliczeniowy dla przekładników prądowych przy maksymalnej mocy transformatora wynosi: 100- I obl. = = 144A V3 x 0,4 Dobrano przekładniki prądowe typu IMSb, klasa 0,2 i 10 VA : 150/5 A 8

9 6.BIOZ Tom 8 Str. 9 Informacja dotycząca bezpieczeństwa i ochrony zdrowia na budowie Budowa sieci energetycznej 15/0,4 kv w miejscowości Cerkwica ul. Polna, gmina Karnice. INWESTOR: ENEA Operator Sp. z o.o. w Poznaniu ulica Strzeszyńska Poznań OPRACOWAŁ: mgr inż. Janusz Jaskulski nr uprawnień budowlanych 46\Sz/86 Szczecin, marzec 2013r. 9

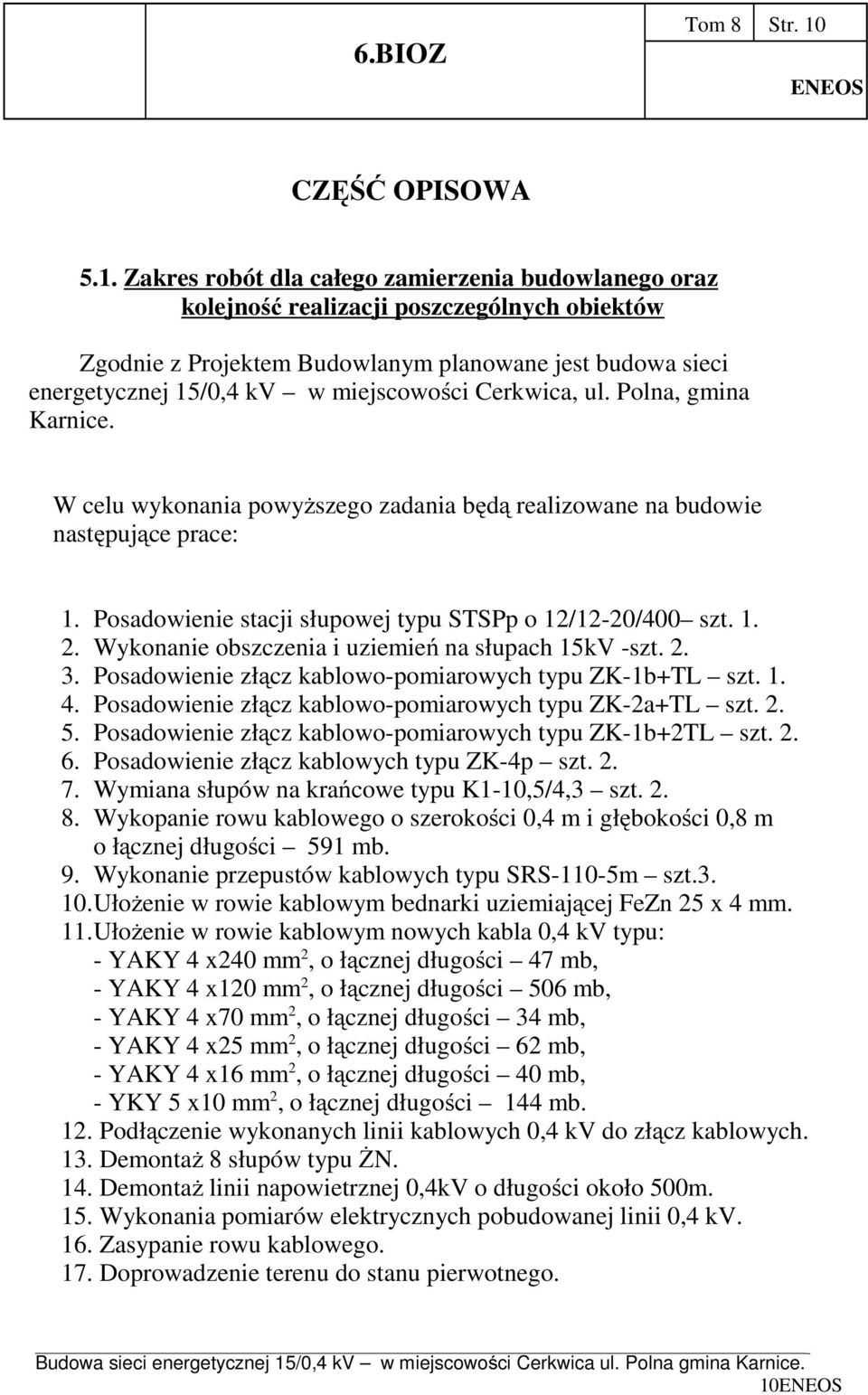

10 6.BIOZ Tom 8 Str. 10 CZĘŚĆ OPISOWA 5.1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Zgodnie z Projektem Budowlanym planowane jest budowa sieci energetycznej 15/0,4 kv w miejscowości Cerkwica, ul. Polna, gmina Karnice. W celu wykonania powyższego zadania będą realizowane na budowie następujące prace: 1. Posadowienie stacji słupowej typu STSPp o 12/12-20/400 szt Wykonanie obszczenia i uziemień na słupach 15kV -szt Posadowienie złącz kablowo-pomiarowych typu ZK-1b+TL szt Posadowienie złącz kablowo-pomiarowych typu ZK-2a+TL szt Posadowienie złącz kablowo-pomiarowych typu ZK-1b+2TL szt Posadowienie złącz kablowych typu ZK-4p szt Wymiana słupów na krańcowe typu K1-10,5/4,3 szt Wykopanie rowu kablowego o szerokości 0,4 m i głębokości 0,8 m o łącznej długości 591 mb. 9. Wykonanie przepustów kablowych typu SRS-110-5m szt Ułożenie w rowie kablowym bednarki uziemiającej FeZn 25 x 4 mm. 11.Ułożenie w rowie kablowym nowych kabla 0,4 kv typu: - YAKY 4 x240 mm 2, o łącznej długości 47 mb, - YAKY 4 x120 mm 2, o łącznej długości 506 mb, - YAKY 4 x70 mm 2, o łącznej długości 34 mb, - YAKY 4 x25 mm 2, o łącznej długości 62 mb, - YAKY 4 x16 mm 2, o łącznej długości 40 mb, - YKY 5 x10 mm 2, o łącznej długości 144 mb. 12. Podłączenie wykonanych linii kablowych 0,4 kv do złącz kablowych. 13. Demontaż 8 słupów typu ŻN. 14. Demontaż linii napowietrznej 0,4kV o długości około 500m. 15. Wykonania pomiarów elektrycznych pobudowanej linii 0,4 kv. 16. Zasypanie rowu kablowego. 17. Doprowadzenie terenu do stanu pierwotnego. 10

11 6.BIOZ Tom 8 Str Wykaz istniejących obiektów Na terenie planowanej budowy znajduje się sieć uzbrojenia technicznego15kv. Do wyżej wymienionej sieci zostanie podłączona projektowana sieć rozdzielcza 0,4 kv Elementy zagospodarowania działek lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Istniejące uzbrojenie techniczne terenu Przewidywane zagrożenia występujące podczas realizacji robót budowlanych Możliwość porażenia prądem elektrycznym Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót - Przypomnienie o zasadach pracy w obszarze urządzeń znajdujących się pod napięciem. - Przypomnienie o konieczności stosowania wymaganych zabezpieczeń. 11

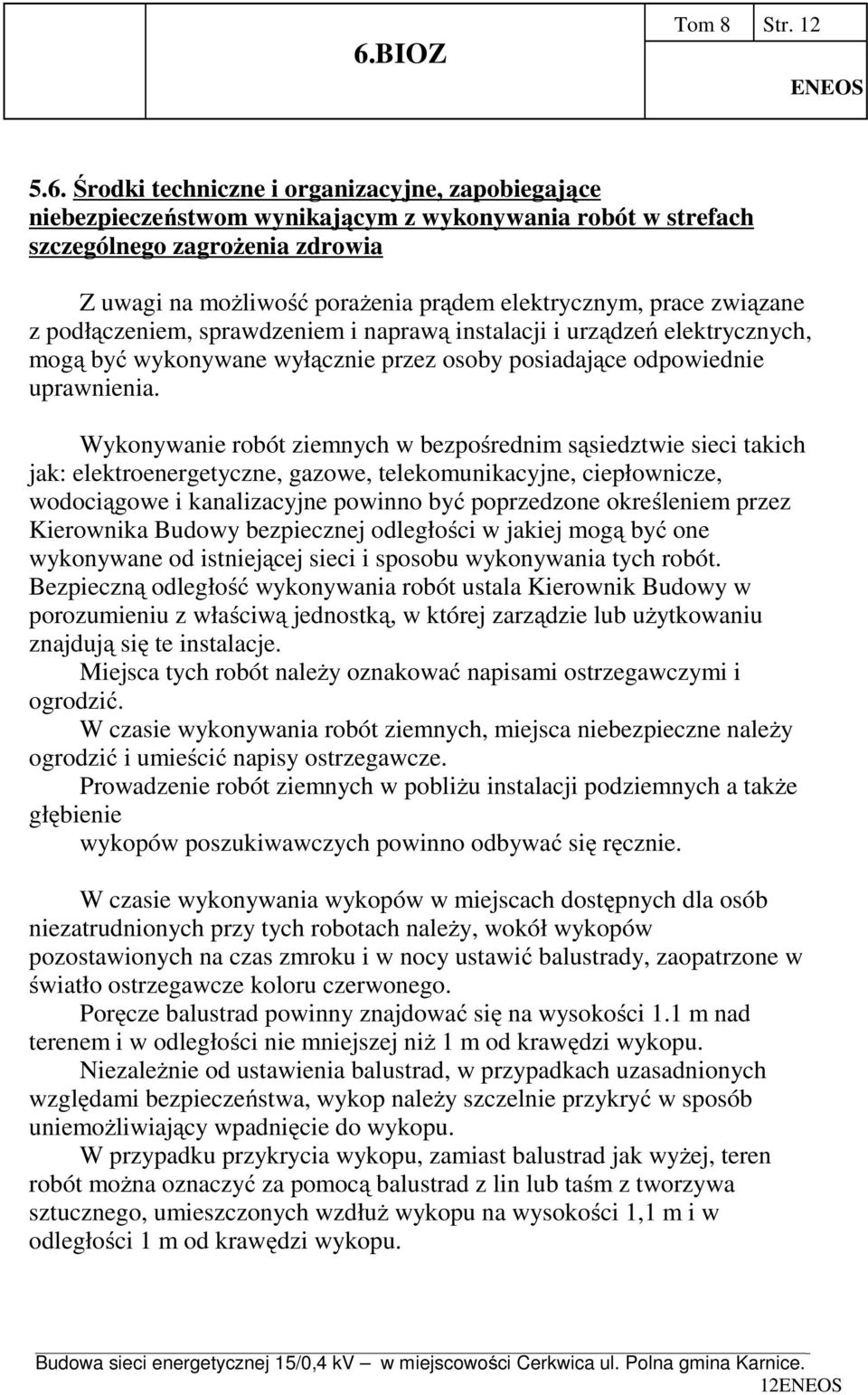

12 6.BIOZ Tom 8 Str Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót w strefach szczególnego zagrożenia zdrowia Z uwagi na możliwość porażenia prądem elektrycznym, prace związane z podłączeniem, sprawdzeniem i naprawą instalacji i urządzeń elektrycznych, mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia. Wykonywanie robót ziemnych w bezpośrednim sąsiedztwie sieci takich jak: elektroenergetyczne, gazowe, telekomunikacyjne, ciepłownicze, wodociągowe i kanalizacyjne powinno być poprzedzone określeniem przez Kierownika Budowy bezpiecznej odległości w jakiej mogą być one wykonywane od istniejącej sieci i sposobu wykonywania tych robót. Bezpieczną odległość wykonywania robót ustala Kierownik Budowy w porozumieniu z właściwą jednostką, w której zarządzie lub użytkowaniu znajdują się te instalacje. Miejsca tych robót należy oznakować napisami ostrzegawczymi i ogrodzić. W czasie wykonywania robót ziemnych, miejsca niebezpieczne należy ogrodzić i umieścić napisy ostrzegawcze. Prowadzenie robót ziemnych w pobliżu instalacji podziemnych a także głębienie wykopów poszukiwawczych powinno odbywać się ręcznie. W czasie wykonywania wykopów w miejscach dostępnych dla osób niezatrudnionych przy tych robotach należy, wokół wykopów pozostawionych na czas zmroku i w nocy ustawić balustrady, zaopatrzone w światło ostrzegawcze koloru czerwonego. Poręcze balustrad powinny znajdować się na wysokości 1.1 m nad terenem i w odległości nie mniejszej niż 1 m od krawędzi wykopu. Niezależnie od ustawienia balustrad, w przypadkach uzasadnionych względami bezpieczeństwa, wykop należy szczelnie przykryć w sposób uniemożliwiający wpadnięcie do wykopu. W przypadku przykrycia wykopu, zamiast balustrad jak wyżej, teren robót można oznaczyć za pomocą balustrad z lin lub taśm z tworzywa sztucznego, umieszczonych wzdłuż wykopu na wysokości 1,1 m i w odległości 1 m od krawędzi wykopu. 12

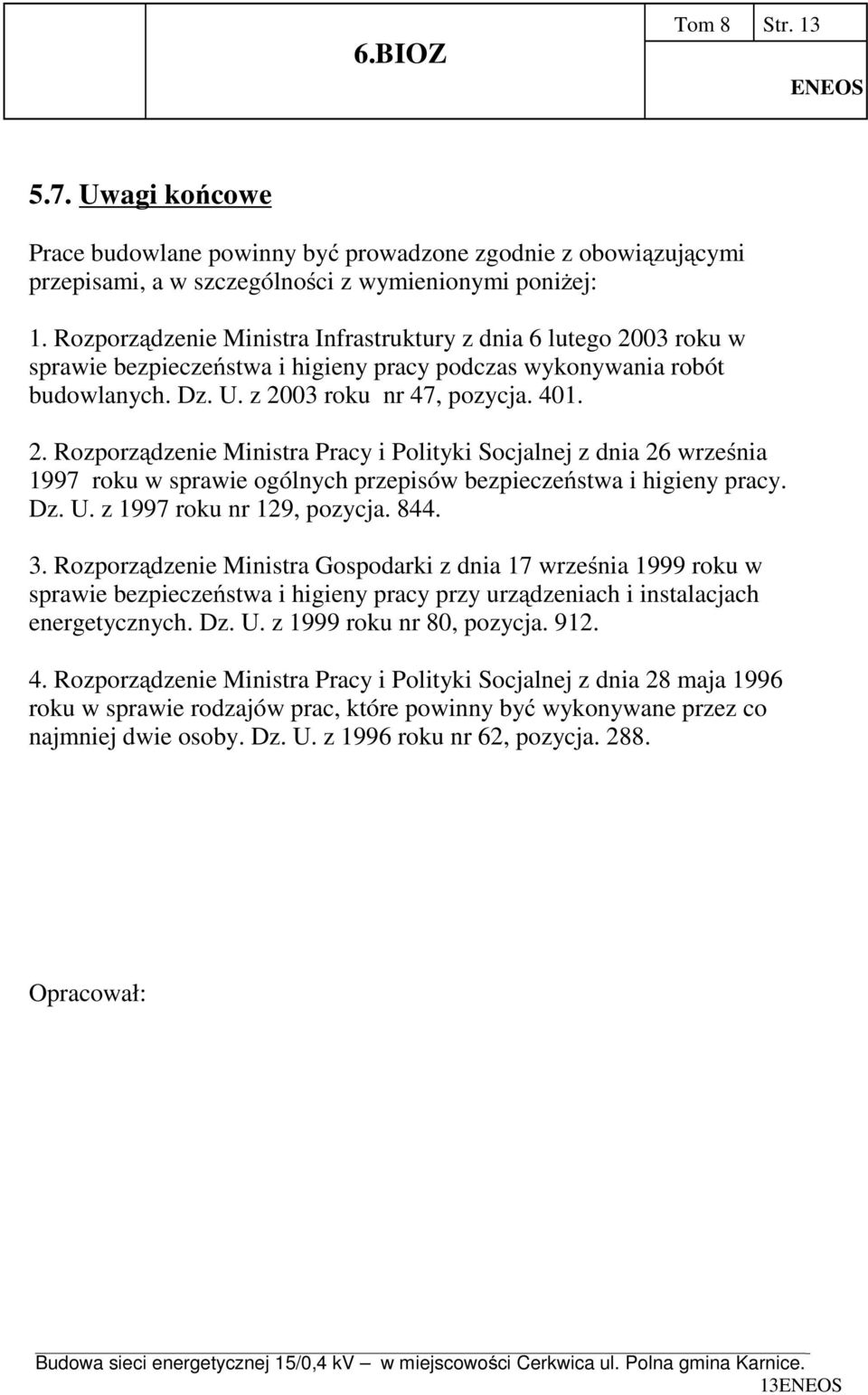

13 6.BIOZ Tom 8 Str Uwagi końcowe Prace budowlane powinny być prowadzone zgodnie z obowiązującymi przepisami, a w szczególności z wymienionymi poniżej: 1. Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 roku w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Dz. U. z 2003 roku nr 47, pozycja Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 roku w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. Dz. U. z 1997 roku nr 129, pozycja Rozporządzenie Ministra Gospodarki z dnia 17 września 1999 roku w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych. Dz. U. z 1999 roku nr 80, pozycja Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 roku w sprawie rodzajów prac, które powinny być wykonywane przez co najmniej dwie osoby. Dz. U. z 1996 roku nr 62, pozycja Opracował: 13
