Listwy bezpiecznikowe typu L

Transkrypt

1 są stosowane jako aparaty do rozdziału energii w szafach kablowych oraz rozdzielnicach nn. Występują dla wielkości od 00 do 3, czyli od 160A do 630A. Osłony kontaktów bezpiecznikowych zostały tak zaprojektowane, by umożliwić bezpieczne umieszczanie wkładek typu NH. Od strony odpływu są dostępne różne warianty podłączenia kabli. Materiał Wszystkie części listwy j wykonane są z tworzywa sztucznego, odpornego na wysokie temperatury, niełamliwego, samogasnącego oraz wolnego od halogenków. Podstawa listwowa pod części przewodzące wykonana jest z poliestru wzmacnianego włóknem szklanym o wysokiej wytrzymałości mechanicznej i termicznej. Otwór montażowy w osłonie zacisku umożliwia bezpieczny montaż pod napięciem oraz zapewnia w stanie zamkniętym całkowitą ochronę przed dotykiem. Specjalne wejście serwisowe umożliwia bezpieczne wkładanie bezpieczników przyłącza tymczasowego HP-se/K. Widoczne tabliczki znamionowe określają typ i wielkość listew, podają zgodność z odpowiednimi normami i datę produkcji. Dodatkowy osprzęt Dodatkowe zosłony zapewniają skuteczną ochronę przed dotykiem od przodu, jak i dodatkowo z boku, przy użyciu wkładek topikowych NH z nieizolowanymi uchwytami. Zastosowanie wkładek topikowych z izolowanymi uchwytami zapewnia stopień ochrony IP20 od strony czołowej. W przypadku wykonań z pojedynczymi osłonami na odpływie typu HRV, obszar przyłącza jest właściwie chroniony przed dotykiem i nie trzeba stosować dodatkowej osłony zbiorczej typu HA. Treść i inne Strona Wprowadzenie wielkość 00 (160A) wielkość 1-3 z kontaktami DELTA i GAMMA sprzęgłowe T3-3S do łączenia dwóch systemów szyn zbiorczych Parametry 15 Akcesoria 3

2 wielkość 00 Korzyści wynikające ze stosowania produktu Montaż pod napięciem Łatwy dostęp do kontaktu zasilającego przy nałożonej osłonie podstawy Kontakt zasilający jest osłonięty otwieraną klapką Opatentowane systemy kontaktowe L00: Kontakty bezpieczników z blokadą ułatwiającą załączanie na zwarcie Zintegrowana tabliczka oznaczeniowa Zintegrowana w osłonę zacisku, zabezpieczona tabliczka oznaczeniowa Tabliczka znamionowa oraz oznaczeniowa może zostać zabezpieczona przezroczystą osłoną Bezpieczna obsługa Nawet w stanie zabudowanym tabliczka znamionowa jest w dalszym ciągu dobrze widoczna Obszar przyłączy kablowych jest chroniony przed przypadkowym dotykiem Przy zastosowaniu wkładek z izolowanymi chwytakami można osiągnąć stopień ochrony IP20 Używając osłon serwisowych można prowadzić bezpieczne prace pod napięciem 4

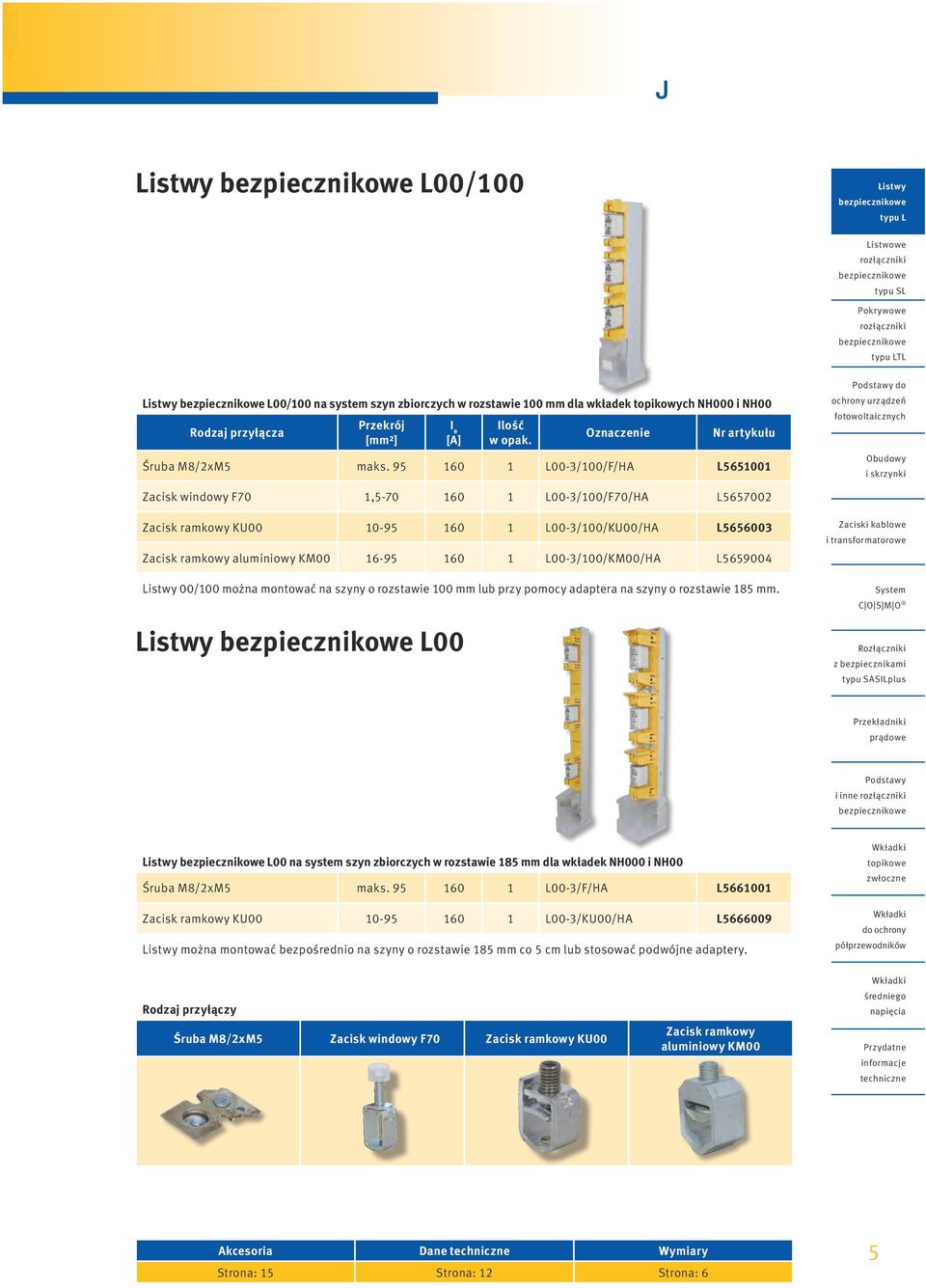

3 L00/100 L00/100 na system szyn zbiorczych w rozstawie 100 mm dla wkładek topikowych NH000 i NH00 Rodzaj przyłącza Przekrój [mm²] I e [A] Ilość w opak. Oznaczenie Nr artykułu Śruba M8/2xM5 maks L00-3/100/F/HA L Zacisk windowy F70 1, L00-3/100/F70/HA L Zacisk ramkowy KU L00-3/100/ku00/HA L Zacisk ramkowy aluminiowy KM L00-3/100/KM00/HA L /100 można montować na szyny o rozstawie 100 mm lub przy pomocy adaptera na szyny o rozstawie 185 mm. L00 i inne L00 na system szyn zbiorczych w rozstawie 185 mm dla wkładek NH000 i NH00 Śruba M8/2xM5 maks L00-3/F/HA L Zacisk ramkowy KU L00-3/KU00/HA L można montować bezpośrednio na szyny o rozstawie 185 mm co 5 cm lub stosować podwójne adaptery. Rodzaj przyłączy Śruba M8/2xM5 Zacisk windowy F70 Zacisk ramkowy KU00 Zacisk ramkowy aluminiowy KM00 Akcesoria Dane Wymiary Strona: 15 Strona: 12 Strona: 6 5

4 Wymiary L00-3/100/F/HA L L00-3/100/KU00/HA L L00-3/100/F70/HA L L00-3/100/KM00/HA L L00-3/F/HA L L00-3/KU00/HA L

5 wielkość 1-3 z kontaktami DELTA i GAMMA Korzyści wynikające ze stosowania produktu Kontakty Poprzez odpowiednie prowadzenie łuku elektrycznego powierzchnie stykowe nie ulegają wypaleniu Minimalizacja czasu trwania łuku elektrycznego dzięki równomiernemu rozpraszaniu energii łuku w trakcie procesu rozłączania Liniowy system kontaktów Zapewnia optymalną przewodność prądową 4 powierzchnie stykowe w kontaktach typu DELTA zapewniają niskie straty mocy Blokada zwarciowa Zapobiega przyciąganiu się styków do siebie przy załączaniu na prąd zwarciowy Wytrzymałość zwarciowa styków DELTA do 120kA Zastosowanie kontaktów GAMMA oferuje idealnie dopasowany profil obciążenia dla aparatów wielkości 1-2 i jest tańszy od systemu DELTA kontaktowy DELTA zapewnia doskonałe właściwości przewodzące co ma istotne znaczenie w zastosowaniach przemysłowych i energetyce zawodowej w zakresie pracy przy obciążeniu znamionowym i inne Styk DELTA Wykonany z miedzi srebrzonej galwanicznie Łatwiejszy przepływ prądu dzięki czterem powierzchniom stykowym prostopadłym do noża wkładki (prąd płynie w 4 miejscach), dzięki temu styki mniej się grzeją Niższa temperatura zestyku dzięki większej o 50% powierzchni - lepsze odprowadzanie ciepła Optymalne prowadzenie łuku elektrycznego przy łączeniach pod obciążeniem, dzięki czemu nie wymaga stosowania komór gaszeniowych Ewentualna erozja materiału w wyniku łuku elektrycznego odbywa się poza powierzchniami stykowymi Możliwość załączania na 80kA, a w niektórych przypadkach do 120kA bez łącznika pomocniczego Cztery oddzielnie sprężynujące powierzchnie stykowe kompensują ewentualne nierówności wykonania noży wkładek bezpiecznikowych Styk GAMMA Wykonany z miedzi srebrzonej galwanicznie Stalowy pierścień zapewniający właściwą siłę docisku Optymalne prowadzenie łuku elektrycznego przy łączeniach pod obciążeniem, dzięki czemu nie wymaga stosowania komór gaszeniowych Ewentualna erozja materiału w wyniku łuku elektrycznego odbywa się poza powierzchniami stykowymi Możliwość załączania na 80kA 7

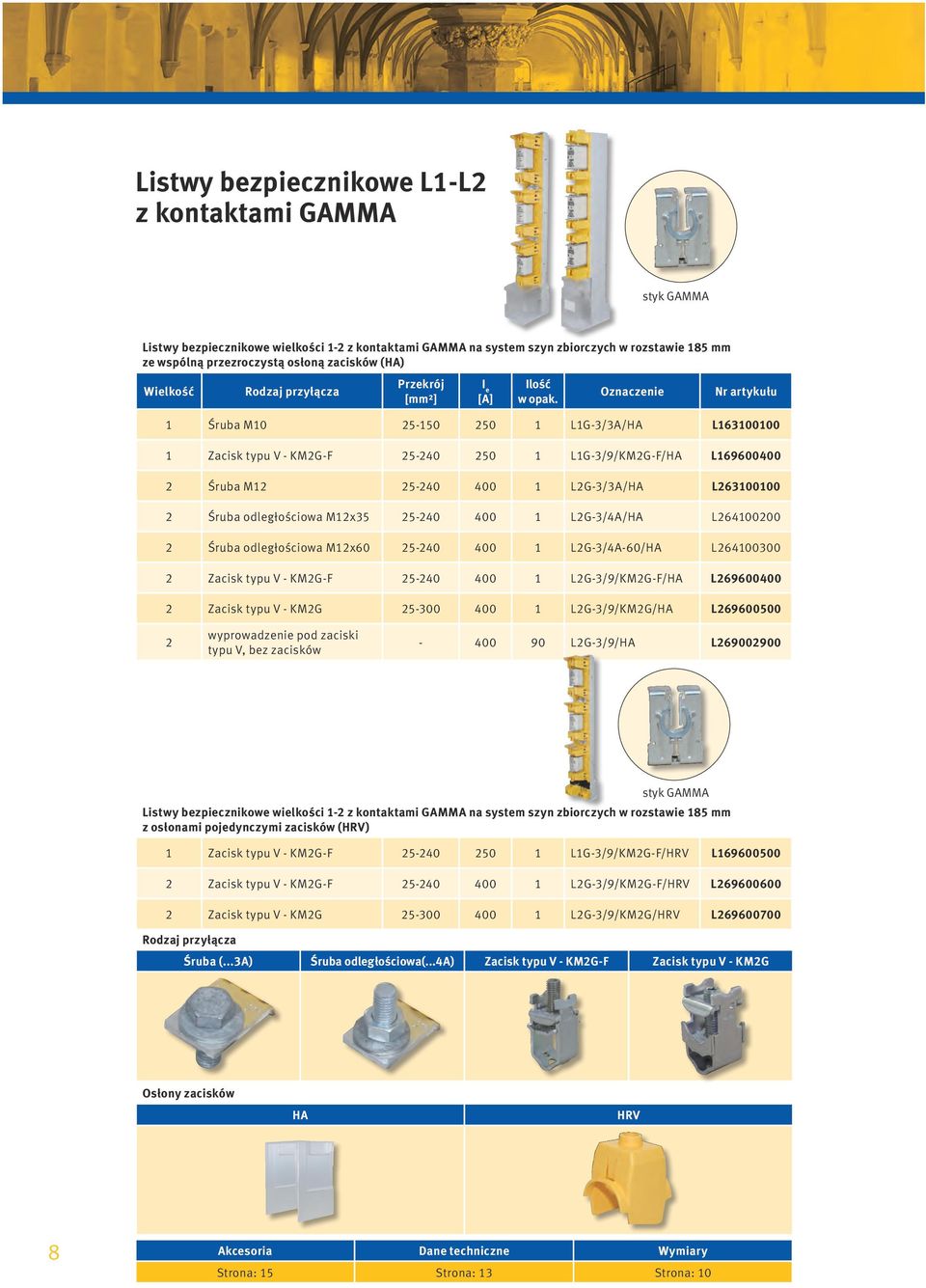

6 L1-L2 z kontaktami GAMMA styk GAMMA wielkości 1-2 z kontaktami GAMMA na system szyn zbiorczych w rozstawie 185 mm ze wspólną przezroczystą osłoną zacisków (HA) Wielkość Rodzaj przyłącza Przekrój [mm²] I e [A] Ilość w opak. Oznaczenie Nr artykułu 1 Śruba M L1G-3/3A/HA L Zacisk typu V - KM2G-F L1G-3/9/KM2G-F/HA L Śruba M L2G-3/3A/HA L Śruba odległościowa M12x L2G-3/4A/HA L Śruba odległościowa M12x L2G-3/4A-60/HA L Zacisk typu V - KM2G-F L2G-3/9/KM2G-F/HA L Zacisk typu V - KM2G L2G-3/9/KM2G/HA L wyprowadzenie pod zaciski typu V, bez zacisków L2G-3/9/HA L styk GAMMA wielkości 1-2 z kontaktami GAMMA na system szyn zbiorczych w rozstawie 185 mm z osłonami pojedynczymi zacisków (HRV) 1 Zacisk typu V - KM2G-F L1G-3/9/KM2G-F/HRV L Zacisk typu V - KM2G-F L2G-3/9/KM2G-F/HRV L Zacisk typu V - KM2G L2G-3/9/KM2G/HRV L Rodzaj przyłącza Śruba (...3A) Śruba odległościowa(...4a) Zacisk typu V - KM2G-F Zacisk typu V - KM2G Osłony zacisków HA HRV 8 Akcesoria Dane Wymiary Strona: 15 Strona: 13 Strona: 10

7 L1-L3 z kontaktami DELTA wielkości 1-3 z kontaktami DELTA na system szyn zbiorczych o rozstawie 185 mm ze wspólną przezroczystą osłoną zacisków (HA) Wielkość Rodzaj przyłącza Przekrój [mm²] I e [A] Ilość w opak. Oznaczenie styk DELTA Nr artykułu 1 Śruba M L1-3/3A/HA L Zacisk typu V - KM2G-F L1-3/9/KM2G-F/HA L Śruba M L2-3/3A/HA L Śruba odległościowa M12x L2-3/4A/HA L Śruba odległościowa M12x L2-3/4A-60/HA L Zacisk typu V - KM2G-F L2-3/9/KM2G-F/HA L Zacisk typu V - KM2G L2-3/9/KM2G/HA L wyprowadzenie pod zaciski typu V, bez zacisków L2-3/9/HA L TH 3 Śruba M L3-3/3A/HA L Śruba odległościowa M12x L3-3/4A/HA L Śruba odległościowa M12x L3-3/4A-60/HA L Zacisk typu V - KM2G-F L3-3/9/KM2G-F/HA L Zacisk typu V - KM2G L3-3/9/KM2G/HA L i inne styk DELTA wielkości 1-3 z kontaktami DELTA na system szyn zbiorczych o rozstawie 185 mm z osłonami pojedynczymi zacisków (HRV) 1 Zacisk typu V - KM2G-F L1-3/9/KM2G-F/HRV L Zacisk typu V - KM2G L1-3/9/KM2G/HRV L Zacisk typu V - KM2G-F L2-3/9/KM2G-F/HRV L Zacisk typu V - KM2G L2-3/9/KM2G/HRV L Zacisk typu V - KM2G-F L3-3/9/KM2G-F/HRV L Zacisk typu V - KM2G L3-3/9/KM2G/HRV L Akcesoria Dane Wymiary Strona: 15 Strona: Strona: 10 9

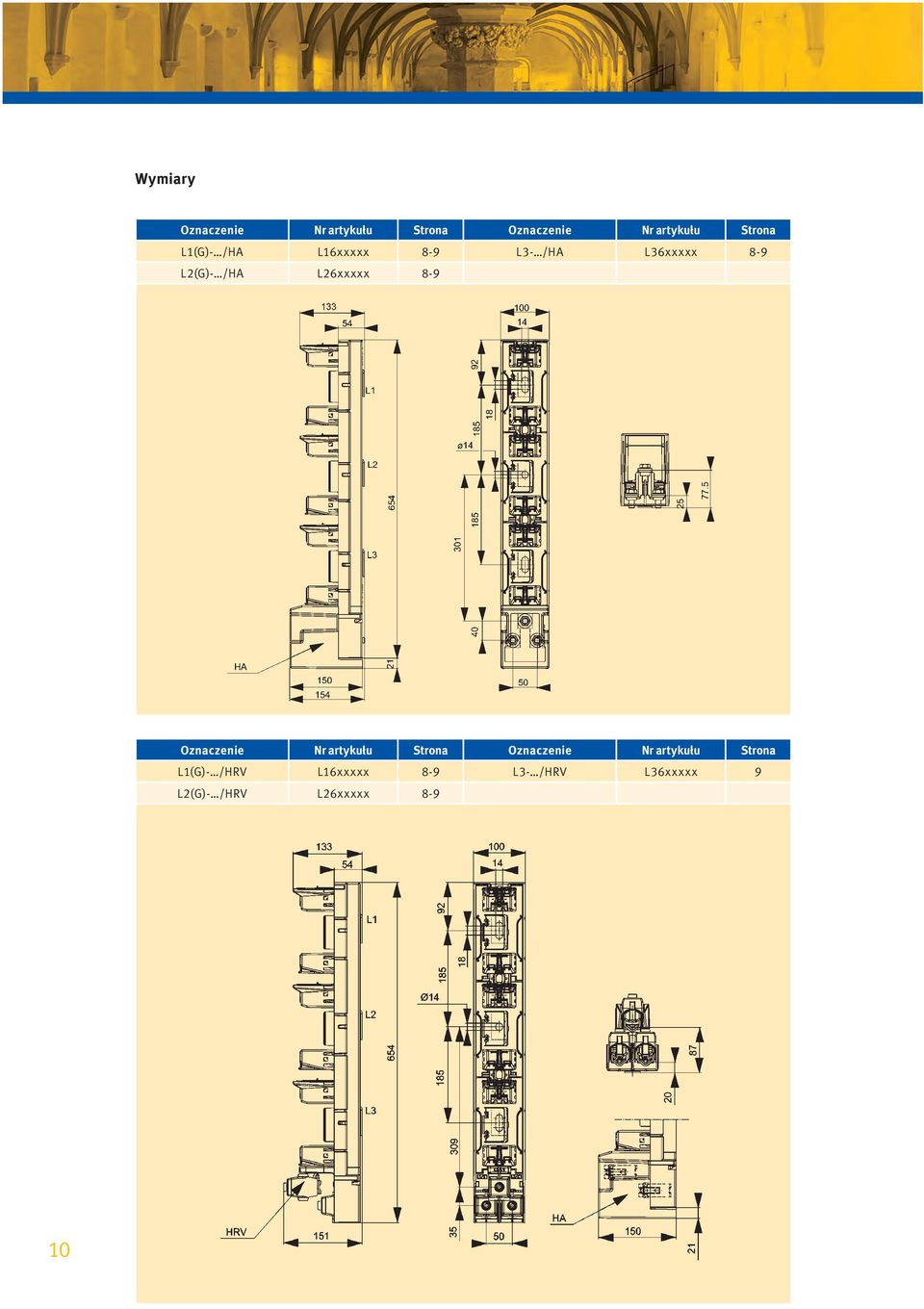

8 Wymiary L1(G)- /HA L16xxxxx 8-9 L3- /HA L36xxxxx 8-9 L2(G)- /HA L26xxxxx 8-9 L1(G)- /HRV L16xxxxx 8-9 L3- /HRV L36xxxxx 9 L2(G)- /HRV L26xxxxx

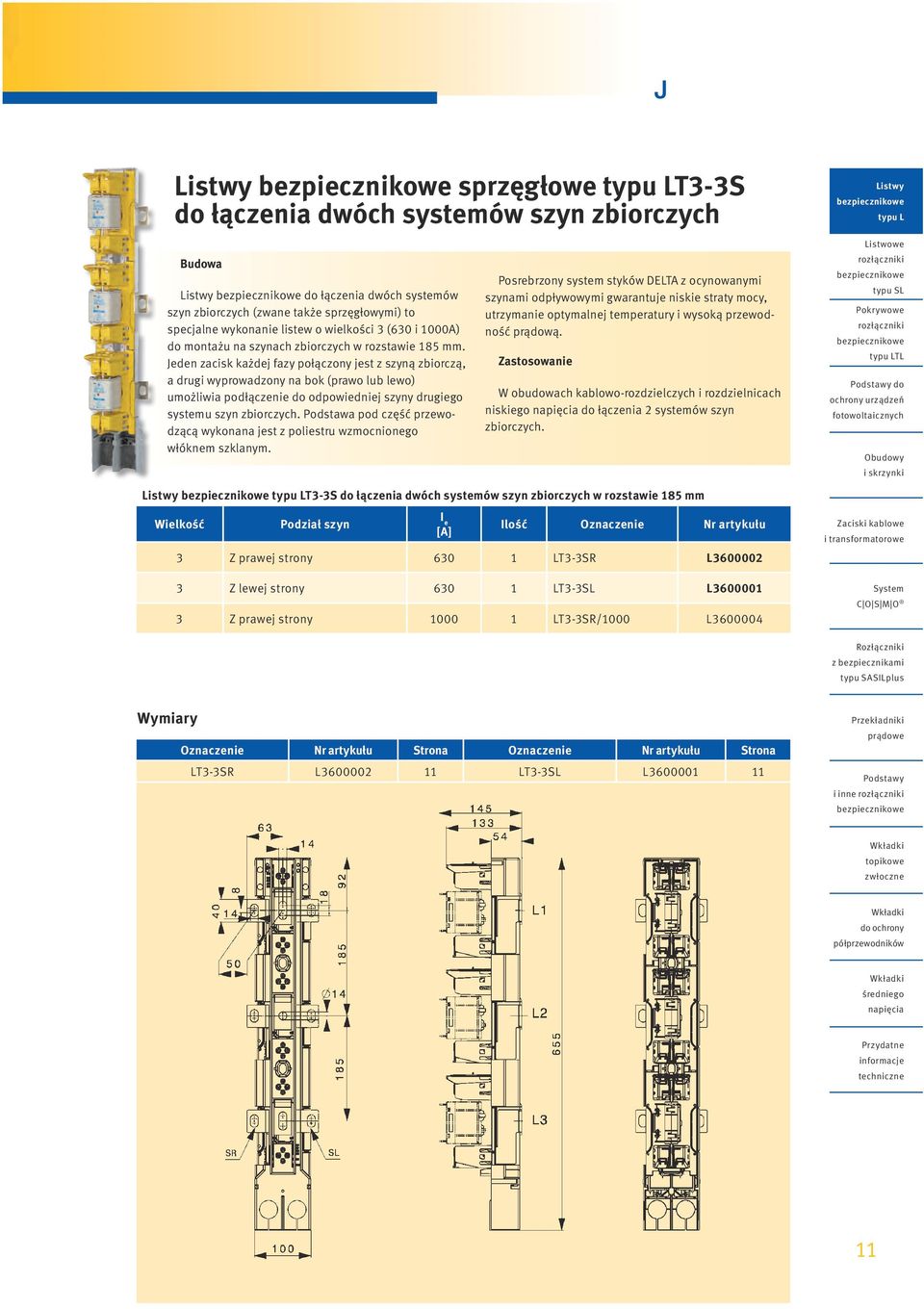

9 sprzęgłowe T3-3S do łączenia dwóch systemów szyn zbiorczych Budowa do łączenia dwóch systemów szyn zbiorczych (zwane także sprzęgłowymi) to specjalne wykonanie listew o wielkości 3 (630 i 1000A) do montażu na szynach zbiorczych w rozstawie 185 mm. Jeden zacisk każdej fazy połączony jest z szyną zbiorczą, a drugi wyprowadzony na bok (prawo lub lewo) umożliwia podłączenie do odpowiedniej szyny drugiego systemu szyn zbiorczych. Podstawa pod część przewodzącą wykonana jest z poliestru wzmocnionego włóknem szklanym. Posrebrzony system styków DelTA z ocynowanymi szynami odpływowymi gwarantuje niskie straty mocy, utrzymanie optymalnej temperatury i wysoką przewodność prądową. Zastosowanie W obudowach kablowo-rozdzielczych i rozdzielnicach niskiego do łączenia 2 systemów szyn zbiorczych. T3-3S do łączenia dwóch systemów szyn zbiorczych w rozstawie 185 mm Wielkość Podział szyn I e [A] Ilość Oznaczenie Nr artykułu 3 Z prawej strony LT3-3SR L Z lewej strony LT3-3SL L Z prawej strony LT3-3SR/1000 L Wymiary LT3-3SR L LT3-3SL L i inne 11

10 Parametry Parametry elektryczne Przyłącze kablowe Typ L00/100 L00/185 Do wkładek topikowych typu NH Wielkość 000/00 000/00 Napięcie znamionowe U e V AC690 AC690 Prąd znamionowy 1) I e А Prąd cieplny z wkładką topikową 1) I th А Prąd cieplny ze zworą 1) I th А Częstotliwość znamionowa f Hz Napięcie znamionowe izolacji U i V AC800 AC1000 Strata mocy przy I th (bez wkładki j) P v W Maksymalna dopuszczalna strata mocy na wkładce j P a W Przyłącze płaskie Średnica śruby M8 M8 Końcówka kablowa mm² 1x10-95 (maks. 25 mm szerokości) 1x10-95 (maks. 25 mm szerokości) Szyna płaska mm 20x10 20x10 Nm Zacisk : 1,5-70Cu/ : 1,5-70 Cu/ Przekrój zaciskanych kabli mm² S00 : 6 x 9 x 0,8 S00 : 6 x 9 x 0,8 Nm 2,6 2,6 Zacisk Przekrój zaciskanych kabli mm² Al/Cu Al/Cu P00-70 P00-70 Nm 2,6 2,6 Zacisk Przekrój zaciskanych kabli mm² Al/Cu Al/Cu ku00 ku00 Nm Zacisk : 1,5-70 Cu/ : 1,5-70 Cu/ Przekrój zaciskanych kabli mm² F70 : 6 x 9 x 0,8 F70 : 6 x 9 x 0,8 Nm 2,6 2,6 Zacisk Przekrój zaciskanych kabli mm² Al/Cu Al/Cu KM00 KM00 Nm Wyjaśnienia : Okrągły kabel : Szyna lub taśma Stopień ochrony Od frontu Stan pracy IP10 IP10 Warunki pracy Temperatura otoczenia 2) T u C -25 do +55 Zakładany tryb pracy praca ciągła Położenie montażowe w poziomie i w pionie Maksymalna wysokość montażu m do 2000 Stopień zabrudzenia 3 Kategoria przepięcia III IV 1) Zgodnie z EN należy uwzględnić współczynnik jednoczesności przy zabudowie kliku/kilkunastu aparatów w rozdzielnicach niskiego 2) 35 C temperatura normalna, przy 55 C ze zredukowanym prądem roboczym do wkładek gpv w rozdziale 12

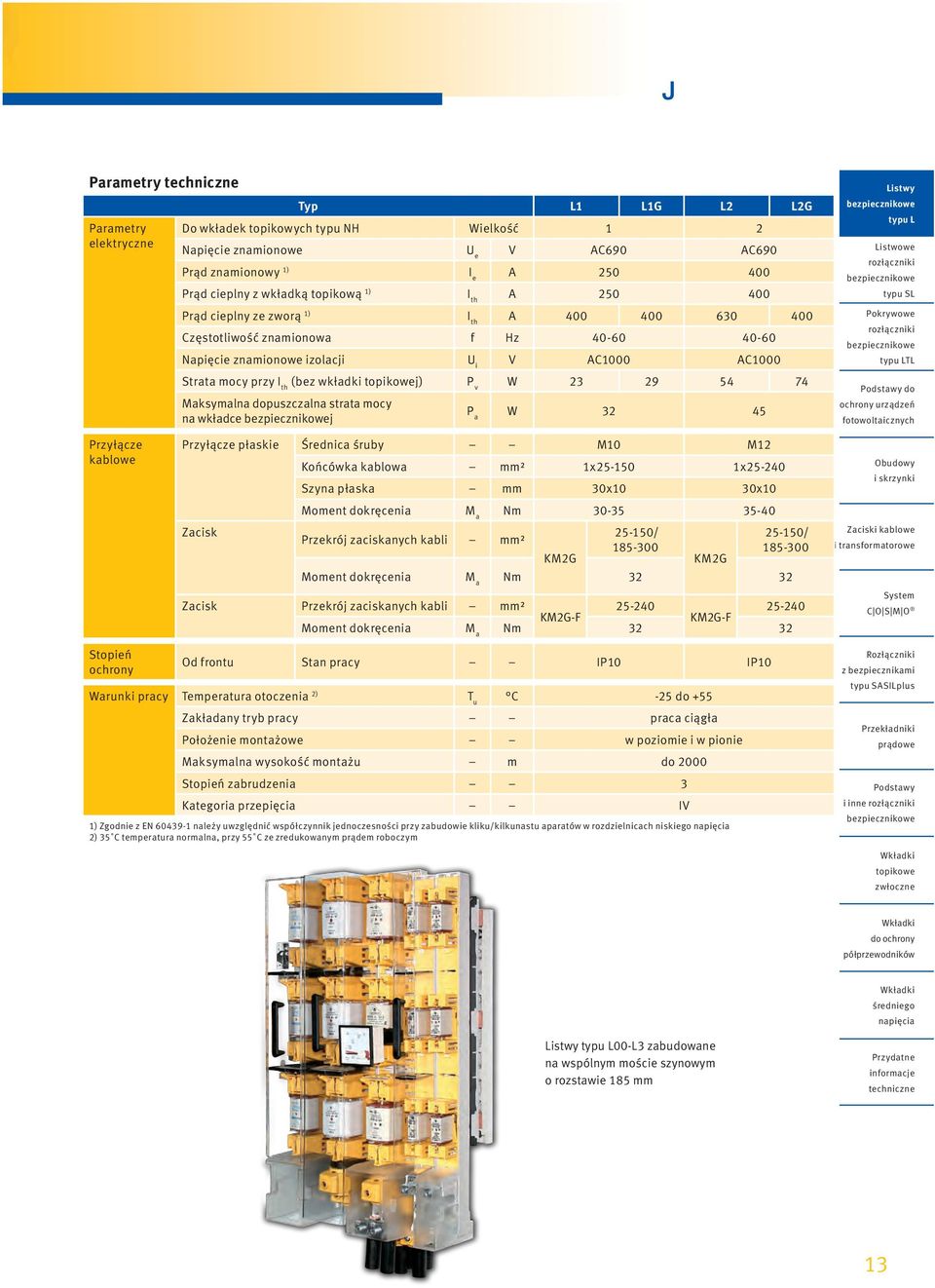

11 Parametry Parametry elektryczne Typ L1 L1G L2 L2G Do wkładek topikowych typu NH Wielkość 1 2 Napięcie znamionowe U e V AC690 AC690 Prąd znamionowy 1) I e А Prąd cieplny z wkładką topikową 1) I th А Prąd cieplny ze zworą 1) I th А Częstotliwość znamionowa f Hz Napięcie znamionowe izolacji U i V AC1000 AC1000 Strata mocy przy I th (bez wkładki j) P v W Maksymalna dopuszczalna strata mocy na wkładce j P a W Przyłącze kablowe Przyłącze płaskie Średnica śruby M10 M12 Końcówka kablowa mm² 1x x Szyna płaska mm 30x10 30x10 Nm Zacisk / / Przekrój zaciskanych kabli mm² KM2G KM2G Nm Zacisk Przekrój zaciskanych kabli mm² KM2G-F KM2G-F Nm Stopień ochrony Od frontu Stan pracy IP10 IP10 Warunki pracy Temperatura otoczenia 2) T u C -25 do +55 Zakładany tryb pracy praca ciągła Położenie montażowe w poziomie i w pionie Maksymalna wysokość montażu m do 2000 Stopień zabrudzenia 3 Kategoria przepięcia IV 1) Zgodnie z EN należy uwzględnić współczynnik jednoczesności przy zabudowie kliku/kilkunastu aparatów w rozdzielnicach niskiego 2) 35 C temperatura normalna, przy 55 C ze zredukowanym prądem roboczym i inne 00-L3 zabudowane na wspólnym moście szynowym o rozstawie 185 mm 13

12 Parametry Parametry elektryczne Typ L3 Do wkładek topikowych typu NH Wielkość 3 Napięcie znamionowe U e V AC690 Prąd znamionowy 1) I e А 630 Prąd cieplny z wkładką topikową 1) I th А 630 Prąd cieplny ze zworą 1) I th A 800 Częstotliwość znamionowa f Hz Napięcie znamionowe izolacji U i V AC1000 Strata mocy przy I th (bez wkładki j) P v W 115 Maksymalna dopuszczalna strata mocy na wkładce j P a W 48 Przyłącze kablowe Stopień ochrony Przyłącze płaskie Średnica śruby M12 Końcówka kablowa mm² 1x maks. szerokość 43 mm Szyna płaska mm 30x10 Nm Zacisk Przekrój zaciskanych kabli mm² KM2G Nm 32 Zacisk Przekrój zaciskanych kabli mm² KM2G-F Nm 32 Od frontu Stan pracy IP10 Warunki pracy Temperatura otoczenia 2) T u C -25 do +55 Zakładany tryb pracy praca ciągła Położenie montażowe w poziomie i w pionie Maksymalna wysokość m do 2000 Stopień zabrudzenia 3 Kategoria przepięcia IV 1) Zgodnie z EN należy uwzględnić współczynnik jednoczesności przy zabudowie kliku/kilkunastu aparatów w rozdzielnicach niskiego 2) 35 C temperatura normalna, przy 55 C ze zredukowanym prądem roboczym zabudowane w obudowie KVS1-10/SV zabudowane w obudowie KVS1/222/SV 14

13 Akcesoria Opis Wielkość Ilość Zacisk pryzmatyczny typu P mm² Al/Cu do L00 z...f 00 1 P0070-Z K Zacisk obejmowy typu S00 1,5-70 mm² Cu do L00 z...f 00 1 S00-Z K Zacisk ramkowy z nakładką dla 2 kabli na szynę PEN mm² Al/Cu 00 1 KU00/1/2X/A30-40 K Zacisk ramkowy typu V z nakładką na szynę PEN mm² Al/Cu KM2G/AF30-40 K mm² Al/Cu KM2G-F/A30-40 K mm² Al/Cu KM2G-F/A50-60 K Zestaw do przyłączenia 2 końcówek kabli do 240 mm 2 2 x 240 mm² do listew L FK2x240-SL23 L z wyjściem śrubowym 3A Zestaw zacisków typu V do przyłączenia 2 kabli do 240 mm 2 dla wielkości 2-3 z wyprowadzeniem śrubowym 3A KM2x240-SL23/3A L dla wielkości 1-3 z wyprowadzeniem typu V KM2x240-SL23/9 L i inne Zacisk do montażu na szynę zbiorczą bez przygotowanych otworów dla aparatów o wielkości 00 grubość szyn 5-10 mm 00 1 SK-L/SL00 L grubość szyn mm 00 1 SK-L/SL00/15 L Zacisk do montażu na szynę zbiorczą bez przygotowanych otworów dla aparatów o wielkości 1-3 grubość szyn 5-10 mm SK-L/SL123/10 L Adapter do 1 listwy w celu wyrównania głębokości zabudowy 185/185 mm 00 1 AB-SL00/1 L

14 Akcesoria Opis Wielkość Ilość Adapter 185/185 mm, 24 mm wysokości, dla 2 listew /185 mm, 42 mm wysokości, dla 2 listew /100 mm, dla 2 listew 00/100 na szyny o rozstawie 185 mm 00 1 al-sl00/24 L al-sl00/42 L al185-sl00/100/52 L Adapter do 2 listew przyłączony zaciskiem do szyn bez otworów montażowych 185/185 mm 00 1 al/sk-sl00/42 L /185 mm 00 1 al185/sksl00/100/52 L Dodatkowa osłona obszaru przyłącza dla L00/100 00/100 1 HA-sl00/100 L dla L00/185 00/185 1 HA-L00/185 L dla listew o wielkości HA-L123/10 L Osłona szyn zbiorczych - przykręcana śrubami 100 mm, szerokość 50 mm, M8 1 H-sl00/100 L mm, szerokość 50 mm, M8 1 H-SL00 L mm, szerokość 100 mm, M12 1 H-sl123/662 L mm, szerokość 100 mm, M12/ ST 1 H-sl123/ST L Osłona pola pustego na klipsach system szyn zbiorczych 185 mm, szerokość 100 mm (regulacja do szerokości szyn mm) 1 H-RF S Osłona listew serwisowa HK-L00/10 L przednia, krótka HK-L123/10 L przednia, długa HL-L123/10 L Osłona listew serwisowa (przód i 2 boki) MK-L00/10 L osłona typu U, krótka MK-L123/10 L osłona typu U, długa ML-L123/10 L Element przedzielający fazy do mocowania osłon HV i MK do listew L00 do mocowania osłon HV, MK i ML do listew L na zapytanie na zapytanie - - Osłona wkładek w listwach L00 dla wielkości 00/100 mm 00 1 A-GU00-3 G

15 Akcesoria Opis Wielkość Ilość Osłona tabliczki znamionowej BZA-L00/185 L przezroczysta 1-3 BZA-L123 L Zawieszka ułatwiająca montaż pod napięciem dla wielkości MW-sl123 L Nośnik szyn zbiorczych rozstaw szyn 100 i 185 mm (gwint M10, moment dokręcania do 30Nm) 1 SH100/185 S Boczna osłona dla nośnika szyn zbiorczych dla szyn o rozstawie 100 mm 1 HW-SH/100 S dla szyn o rozstawie 185 mm 1 HW-SH/185 S Bezpiecznik przyłącza prowizorycznego z krótkim stykiem do listew HP-SE/K L wkładka NH00C do 100A Zacisk na szynę PEN dla przyłącza prowizorycznego na grubość szyn 5-10 mm 1 sk-s0070 K i inne Uchwyt bez rękawa do wkładania/wyjmowania wkładek topikowych wielkość GPSHE U Uchwyt z rękawem do wkładania/wyjmowania wkładek topikowych wielkość GPSHE/Al U Izolator wsporczy M8, 25x8x27, U n =600V 50 INS X M6, 30x6x33, U n =750V 50 INS X M8, 30x8x33, U n =750V 50 INS X M6, 35x6x33, U n =1000V 50 INS X M10, 35x10x33, U n =1000V 50 INS X M6, 40x6x41, U n =1000V 25 INS X M8, 40x8x40, U n =1000V 25 INS X M10, 40x10x40, U n =1000V 50 INS X

16 Wymiary FK2x240-sl23 L SK-L/SL00 L sk-l/sl00/15 L al-sl00/24 L al-sl00/42 L

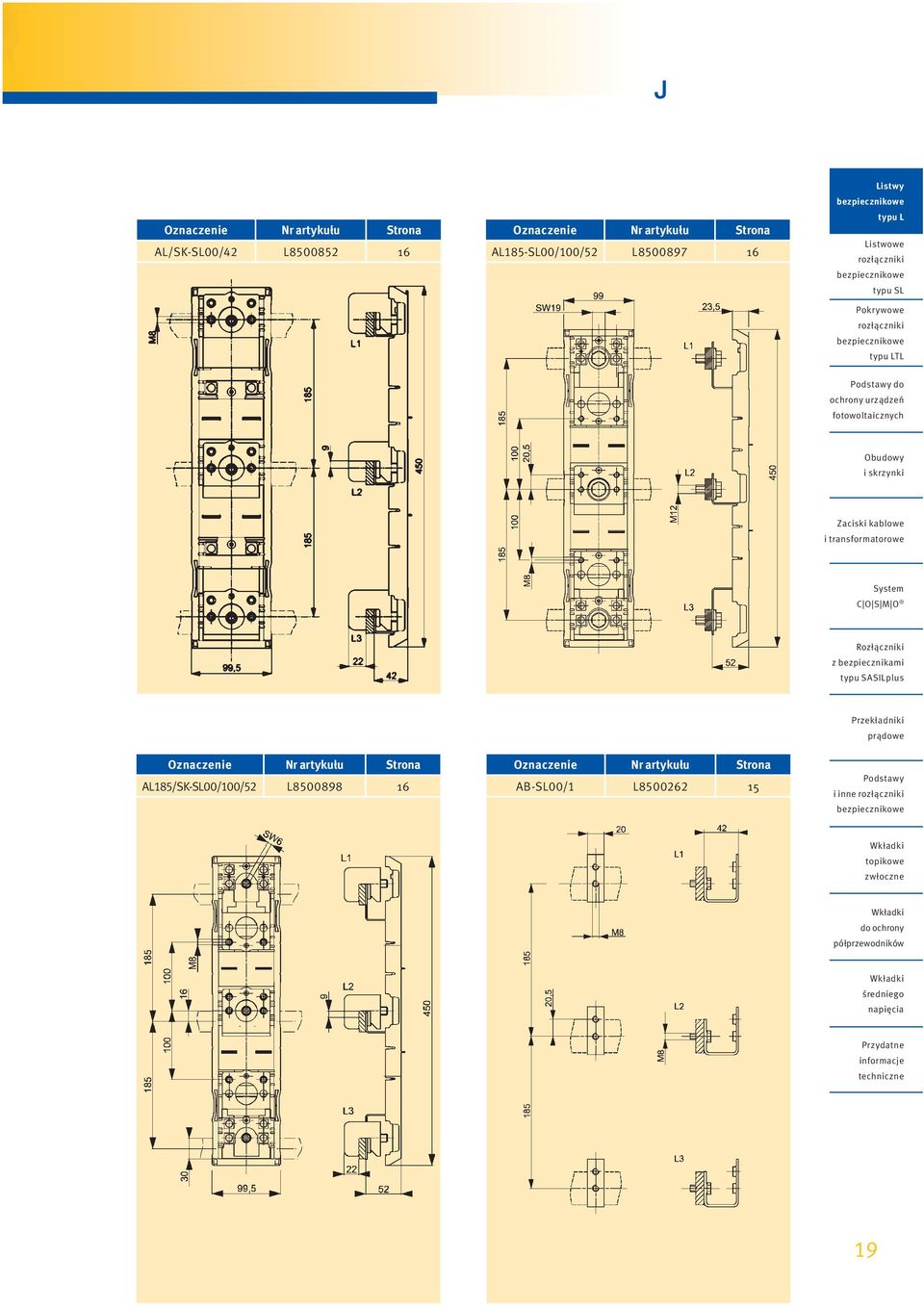

17 al/sk-sl00/42 L al185-sl00/100/52 L al185/sk-sl00/100/52 L AB-sl00/1 L i inne 19

18 Wymiary HA-L123/10 L SH100/185 S HK-L00/10 L HK-L123/10 L HL-L123/10 L

19 MK-L00/10 L MK-L123/10 L ML-L123/10 L H-RF S H-SL00 L i inne 21

20 Wymiary H-SL00/100 L H-SL123/662 L H-SL123/ST L MW-SL123 L

21 HP-SE/K L SK-S0070 K KM2x240-SL23/9 L i inne 23
