BIM w Polsce stan obecny, perspektywy. Paweł Kogut Andrzej Tomana

Transkrypt

1 BIM w Polsce stan obecny, perspektywy Paweł Kogut Andrzej Tomana

2 Plan prezentacji Inwentaryzacja tematów przed jesienną konferencją BIM Informacja o rozwiązaniach własnych Przykład wymiany modeli pomiędzy Archicad i DDS CAD + Propozycje wspólnych działań na rzecz BIM Prace rozwojowe prowadzone obecnie - harmonogram - szybka wycena od jednego kliknięcia

3 Inwentaryzacja tematów Polska Uzgodnienie definicji BIM, terminologii i istotnej tematyki Polski rynek BIM Kto pracuje w BIM? Jakie biura, przykłady realizacji Kto prowadzi promocję BIM blogi, forum, etc? Oferta aplikacji CAD/BIM w krajowej dystrybucji BIM na uczelni Konferencje, seminaria BIM w Polskim Prawie Budowlanym i PZP Przyczyny nikłej obecności BIM w Polsce Krajowe aplikacje BIM Przykłady krajowych projektów w BIM Europa Inicjatywy wspierające BIM - OpenBIM Programy innowacyjne wspierane przez UE

4 Polski rynek BIM Ocena stanu implementacji BIM na polskim rynku Nie ma badań ani danych co do liczby biur i projektów realizowanych w BIM Nie ma badań o efektywności BIM w polskich warunkach Nie ma zorganizowanych działań na rzecz wdrożenia BIM ze strony środowiska inżynierskiego, szkół wyższych ani z poziomu administracji Nie ma polskich opracowań merytorycznych ułatwiających propagowanie BIM w środowisku inżynierskim, inwestorów etc. BIM nie jest obecne w nauczaniu akademickim, a jeśli jest to wg hasła BIM to Revit

5 Aplikacje z implementacją BIM Krajowe Inne Archicad, Revit Architecure, Nemetschek (Allplan, Vectorworks) Advance, Revit Struct., Tekla DDS-CAD, Revit MEP

6 BIM podstawowe atrybuty Zwykle koncentrujemy się wyłącznie na tym atrybucie BIM Wirtualny model budowli Pełna informacja o modelu geometrii, topologii, dane techniczne, technologiczne, ekonomiczne Interoperacyjność, wymiana modeli pomiędzy systemami i branżami IFC (Industry Foundation Classes) Interoperacyjność wymiana danych pomiędzy branżami i systemami Standaryzacja klasyfikacje, procedury, umowy OmniClass klasyfikacja elementów budowlanych Budowa słownika terminologii International Framework Dictionary (IFD Library) IPD (Integrated Project Delivery) - Integracja procesu inwestycyjnego Informatyczne wsparcie całego cyklu życia budowli Facility Management

7 Wirtualny Model Budowli

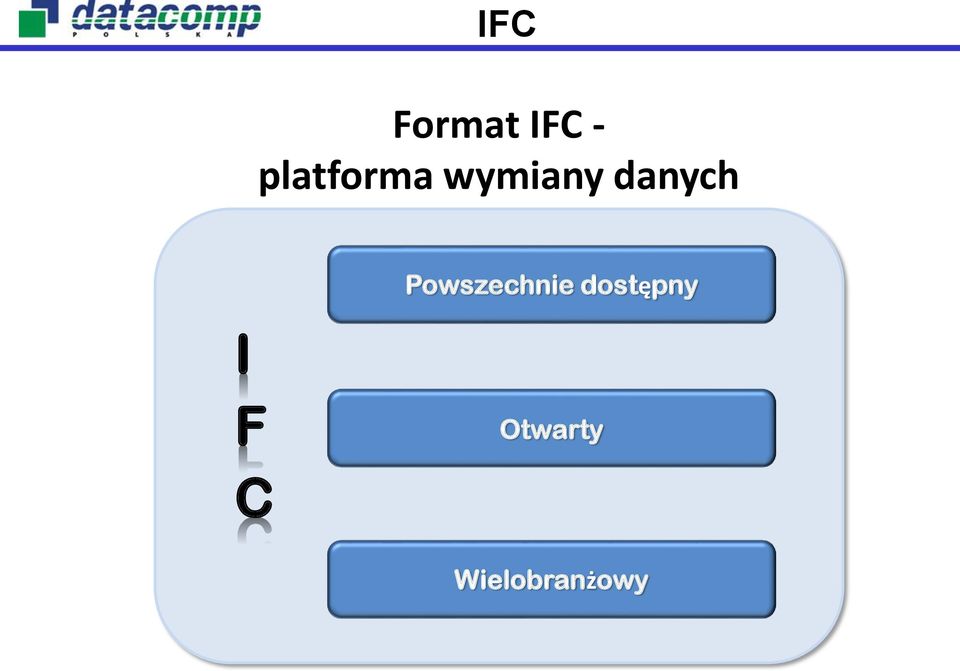

8 IFC Format IFC - platforma wymiany danych Powszechnie dostępny I F C Otwarty Wielobranżowy

9 IFC Format IFC budowa i cechy Budowa obiektowa Model 3D Zbiór hierarchicznie ułożonych wpisów PROJEKT OBIEKT ELEMENTY INFORMACJE GEOMETRYCZNE MATERIAŁOWE IDENTYFIKACYJNE

10 IFC IFC - przykład

11 Standaryzacja klasyfikacje, procedury, umowy Format Standards (rynek budowlany USA) United States National CAD Standard (NCS) Whole Building Design Guide (WBDG) OmniClass Construction Classification System UniFormat Defines Systems and Assemblies (Objects) MasterFormat Defines Work Results and Contracts Industry Foundation Classes (IFC) International Framework for Dictionaries (IFD) Library Information Delivery Manual (IDM) Drugie wydanie amerykańskiej Normy BIM

12 Klasyfikacja w budownictwie Klasyfikacja produktów i usług w budownictwie System OmniClass znany także, jako OCCS to budowlany system klasyfikacji przeznaczony dla budownictwa. OmniClass jest standardem klasyfikacji polegającym na uporządkowaniu szeregu informacji o obiektach budowlanych. Koncepcja OmniClass pochodzi z międzynarodowo uznawanych standardów, które zostały opracowane przez Międzynarodową Organizację Normalizacyjną (ISO) i Międzynarodowe Stowarzyszenie Informacji Budowlanych (ICIS). Klasyfikacja ta opiera się na szeregu innych znanych systematyk takich jak: MasterFormat, Uniclass, UniFormat, EPIC i ASTM. Założenie: Wszyscy uczestnicy procesu posługują się bibliotekami Produktów, elementów, technologii, cen, specyfikacji, usług oznaczonych identyfikatorami OmniClass

13 OmniClass polska wersja TABLICA 41. Materiały Substancje chemiczne Przykładowy fragment Inne substancje o właściwościach spających Grunty Cementy Cement Portlandzki Wapna Wapno hydratyzowane Wapno niegaszone Wapno gaszone Gipsy (Nota: uwodniony siarczan wapnia) Krzemian wapnia Magnezja Bitumy i minerały petrochemiczne Asfalty Asfalt Asfalt modyfikowany polimerami Smoły węglowe Pak węglowy Parafiny Inne niemetaliczne substancje pochodzenia naturalnego Azbest

14 BIM dwa modele współpracy Konstruktor1 Konstruktor1 architekt2 Wykonawca2 architekt2 Wykonawca2 architekt1 inwestor architekt1 Serwer danych BIM Model IFC inwestor Kosztory sant Wykon awca1 Kosztory sant Wykon awca1 instalator instalator klasyczna (każdy z każdym) kooperacja i wg BIM poprzez model IFC

15 Standaryzacja klasyfikacje, procedury, umowy Tradycyjna realizacja projektu Rozproszony, montowany stosownie do potrzeb lub "minimum konieczności", zhierarchizowany, kontrolowany Liniowy, odrębne, oddzielne; wiedza gromadzona stosownie do potrzeb Indywidualne zarządzanie Indywidualnie prowadzona; minimum wysiłku maksymalny zwrot (zazwyczaj) W formie papierowej, 2 wymiarowe ; analogowo Zachęcanie do jednostronnych działań; alokacja i transfer ryzyka, nie ma podziału ryzyka Element procesu ZESPÓŁ PROCES RYZYKO REKOMPENSATA /NAGRODA KOMUNIKACJA /TECHNOLOGIA UMOWY Zintegrowana realizacja projektu IPD Zintegrowany zespół składający się z kluczowych interesariuszy projektu, otwarty, współpracujący Jednoczesny i wielopoziomowy; wczesny wkład wiedzy i doświadczenia, informacje otwarte udostępnione Wspólnie zarządzane, odpowiednio dzielone Sukces zespołu związany z powodzeniem projektu, Cyfrowo, wirtualne; modelowanie informacji o budynku (3, 4 i 5 wymiarowe) promowanie i wielostronnego otwartego dzielenia się i współpracy; podział ryzyka

16 4D - MicroBIM/MacroBIM Mikro BIM I Makro BIM dwie koncepcje modelowania na poziomie elementów szczegółowych bądź na poziomie obiektów wyższego poziomu - zagregowanych w odniesieniu do geometrii, wizualizacji, walidacji czy szacowania kosztów. Kalkulacja kosztów Model mikro kalkulacja szczegółowa Model przedmiar KNRy, cenniki kosztorys kosztorysant kosztorysant syst. kosztorysowy (automat) Użytkownik: kosztorysant, projektant znający kosztorysowanie Model makro kalkulacja szacunkowa Model przedmiar cennik scalony kosztorys automat automat automat Użytkownik: projektant (architekt) znający podstawy kosztorysowania

17 Przedmiar Pole integracji projektowania i kosztorysowania - przedmiar ARCHITEKTURA INSTALACJE PRZEDMIAR KOSZTORYS

18 Przedmiar 2D/ 2,5D metricad TM automatyzacja przedmiarowania dla CAD 2,5D z wykorzystaniem dokumentacji elektronicznej 2D Na wczytanym rysunku w formacie DWG lub DXF użytkownik może dokonać wszechstronnych pomiarów linii, polilinii, łuków, powierzchni ograniczonych dowolną polilinią, powierzchni pobocznicy prostopadłej do rysunku i objętości graniastosłupa o dowolnej podstawie metricad rozwiązanie do przedmiarowania 2D opr. przez Datacomp

19 Przedmiar 2D/ 2,5D metricad umożliwia obliczenie objętości graniastosłupa o podstawie zaznaczonej kreskowaniem

20 Przedmiar 3D Automatyczne przeniesienie przedmiaru wskazanego przez kosztorysanta elementu z modeelu do kosztorysu Szczegóły: tekst referatu i na stronie

21 Przedmiar 3D Automatyczne wymiarowanie powierzchni wskazanej na modelu ściany z przeniesieniem do zakładki Definiuj kosztorys.

22 Dwumonitorowe stanowisko kosztorysowania 3D
