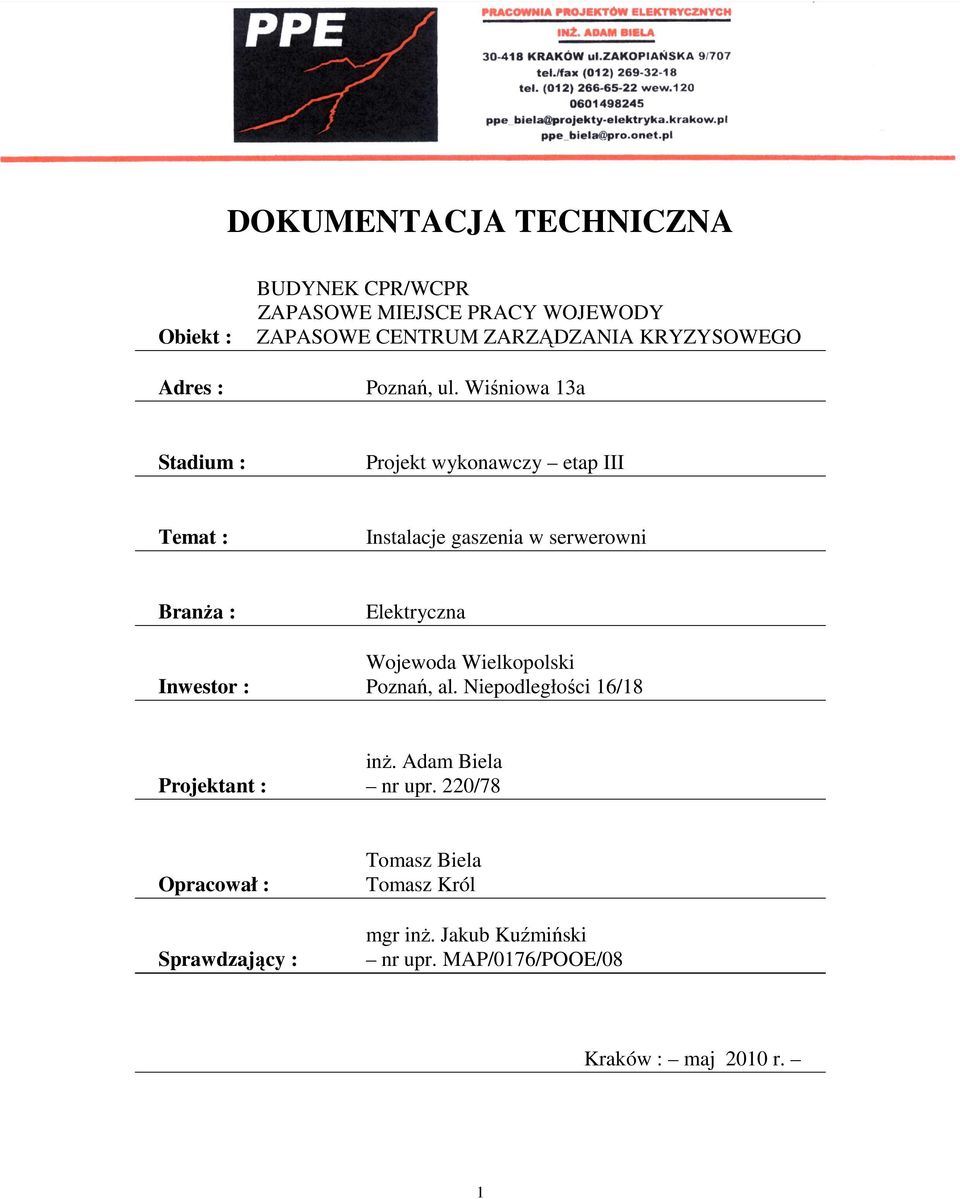

1 DOKUMENTACJA TECHNICZNA BUDYNEK CPR/WCPR ZAPASOWE MIEJSCE PRACY WOJEWODY Obiekt : ZAPASOWE CENTRUM ZARZĄDZANIA KRYZYSOWEGO Adres : Poznań, ul. Wiśniowa 13a Stadium : Projekt wykonawczy etap III Temat : Instalacje gaszenia w serwerowni BranŜa : Elektryczna Wojewoda Wielkopolski Inwestor : Poznań, al. Niepodległości 16/18 inŝ. Adam Biela Projektant : nr upr. 220/78 Opracował : Sprawdzający : Tomasz Biela Tomasz Król mgr inŝ. Jakub Kuźmiński nr upr. MAP/0176/POOE/08 Kraków : maj 2010 r. 1

2 ZAWARTOŚĆ DOKUMENTACJI I. Część opisowa a) kserokopie uprawnień budowlanych i przynaleŝności do Małopolskiej Okręgowej Izby InŜynierów Budownictwa b) kserokopia uzgodnienia z rzeczoznawcą d/s. ochrony poŝarowej z roku 2007 c) opis techniczny 1. Przedmiot i podstawa opracowania. 2. Opis zastosowanego rozwiązania. 3. Opis działania zastosowanej instalacji. 4. Wykaz zastosowanych urządzeń. 5. Opis instalacji sterującej. 6. Uwagi i wytyczne 7. Zestawienie materiałów II. Część rysunkowa 01 Schemat technologiczny 02 Serwerownia 2

3 OPIS TECHNICZNY 1. Przedmiot i podstawa opracowania. Przedmiot niniejszego opracowania stanowi stałe urządzenie gaśnicze do ochrony serwerowni w budynku CPR/WCPR oraz Zapasowego Miejsca Pracy Wojewody i Zapasowego Centrum Zarządzania Kryzysowego w Poznaniu ( Poznań, ul. Wiśniowa 13a). Środek gaśniczy stanowi gaz szlachetny argon (Ar). Projekt dotyczy III etapu realizacji. W ramach niniejszego opracowania aktualizuje się część kosztową. Niniejszy projekt wykonawczy nie zmienia opracowania z listopada 2007 r. wobec powyŝszego uzgodnienie z rzeczoznawcą ds. ochrony poŝarowej jest aktualne. Projekt urządzenia gaśniczego został opracowany na podstawie norm i opracowań obowiązujących w tym zakresie oraz posiadanej wiedzy specjalistycznej jego autorów. - Norma Europejska ISO Opis zastosowanego rozwiązania projektowego. W projekcie zastosowano instalację gaśniczą, w której środek gaśniczy stanowi gaz szlachetny argon (Ar). Urządzenie gaśnicze na gaz szlachetny argon (Ar) nie wytwarza Ŝadnych pozostałości i nie ma działania toksycznego. Takie urządzenie jest zalecane do ochrony pomieszczeń z urządzeniami elektrycznymi i elektronicznymi, w których mogą przebywać ludzie. Argon jako gaz nietoksyczny nie ma szkodliwego wpływu na ludzi przebywających w chronionym pomieszczeniu, a dodatkowo jego uŝycie nie skutkuje ochłodzeniem podczas działania i brak jest moŝliwości wystąpienia negatywnego oddziaływania na organizm ludzki (tzw. szoku termicznego). Takie urządzenia gaśnicze stosowane są w przypadkach, gdy wybuchające poŝary muszą być szybko ugaszone i bezwzględnie naleŝy uniknąć szkód spowodowanych oddziaływaniem środków gaśniczych bądź ich pozostałości. 3. Opis działania zastosowanej instalacji. Środek gaśniczy (argon Ar) jest magazynowany w wysokociśnieniowych butlach stalowych w pomieszczeniu nr 05a sąsiadującym z chronionym pomieszczeniem. Gaszenie inicjowane jest automatycznie przez czujki przeciwpoŝarowe i układy sterowania oraz ręcznie. Gaszenie rozpoczyna się po upływie czasu wstępnego ostrzegania. Jednocześnie wyłączane są pracujące wentylatory i urządzenia klimatyzacyjne, a takŝe zamykane klapy wentylacyjne i drzwi, by zablokować dopływ tlenu i ucieczkę gazu gaśniczego. Działanie gaszące opiera się na efekcie dławienia, występującym po wyparciu (zmniejszeniu stęŝenia) tlenu poniŝej ilości granicznej niezbędnej do podtrzymania poŝaru. 3

4 4. Wykaz zastosowanych urządzeń. Wymaganą ilość argonu, wynoszącą 198,10 kg, wyliczono z tabeli nr 3 załącznika 12 IG-01 extinguishant ww. normy. Z uwagi na ilość argonu w butlach 80 ltr. 200 bar, wynoszącą 28,3 kg, dobrano 7 butli. Instalacja argonowa obejmuje następujący zakres rzeczowy: Pomieszczenie techniczne z butlami. - 7 butli zawieszonych na specjalnym stojaku stanowiącym baterię zestaw 7-butlowy, pojemność butli 80,0 dm 3 ciśnienie pracy ilość nominalna gazu w butli wysokość zestawu szerokość zestawu długość zestawu 235 bar 28,3 kg 2,15 m 0,35 m 2,63 m średnica butli 267 mm - pneumatyczne urządzenie wyzwalające PAE. Pomieszczenie chronione. - dysze gazowe RD 1/2x3,0 po 2 szt. w części międzypodłogowej i międzystropowej, - dysze gazowe RD 1/2x4,6 6 szt., - makrofon MX Opis instalacji sterującej. Uruchomienie procedury automatycznego gaszenia moŝe odbywać się w trybie automatycznym lub ręcznym. Przycisk STEROWANIE RĘCZNE lub AUTOMATYCZNE/RĘCZNE umoŝliwia wybranie odpowiedniego trybu pracy. W trybie automatycznym procedura automatycznego gaszenia zostanie wywołana po wykryciu poŝaru, przez co najmniej dwie czujki w dwóch róŝnych liniach dozorowych. Musi wystąpić koicydencja dwóch linii dozorowych. W trybie sterowania ręcznego procedura zostanie uruchomiona w wyniku naciśnięcia przycisku START w centrali, gdy jest włączony drugi poziom dostępu. Gaszenie moŝemy równieŝ aktywować za pomocą zewnętrznego przycisku uruchamiania PU 61. Na tym etapie odbywa się odliczanie zaprogramowanego czasu ewakuacji umoŝliwiającego opuszczenie pomieszczenia do momentu wyzwolenia wyzwolenia argonu. Centrala sygnalizuje tak jak w czasie alarmu drugiego stopnia i dodatkowo zostaje wysterowane sygnałem przerywanym wyjście przekaźnikowe P 10 słuŝące do podłączenia sygnalizatorów ewakuacyjnych. Na płycie frontowej miga czerwona dioda GASZENIE. Wyjście przekaźnikowe dla sygnalizatorów zewnętrznych P9 wysterowane jest sygnałem ciągłym. Wyświetlacz LCD wyświetla pozostały czas do wyzwolenia argonu. 4

5 W tym czasie aktywna jest funkcja STOP umoŝliwia ona zatrzymanie procedury automatycznego gaszenia. Wznowienie procedury moŝliwe jest po naciśnięciu przycisku START lub GASZENIE. W czasie wstrzymywania procedury moŝliwy jest powrót do stanu dozorowania przez skasowanie alarmu. Stan ten sygnalizowany jest świeceniem Ŝółtej diody STOP na płycie frontowej. Na 3 poziomie dostępu za pomocą zwory ZW 6 moŝliwe jest ustawienie dwóch sposobów działania centrali powstrzymaniu procedury gaszenia przyciskiem STOP i wznowieniu przez naciśnięcie przycisku START lub GASZENIE. Po zakończeniu odliczania czasu ostrzegania wstępnego następuje wyzwolenie argonu. Do tego celu zostały przewidziane trzy wyjścia przekaźnikowe P6, P7 i P8. W momencie uruchomienia gaszenia centrala włącza wyjście P 11 sterujące sygnalizatorami ostrzegawczymi zainstalowanymi w pobliŝu wejścia do strefy gaszenia. Na płycie czołowej czerwona dioda GASZENIE sygnalizuje świeceniem ciągłym, a wyświetlacz LCD pokazuje odliczanie czasów trwania impulsów wyzwalających i wyświetla słowo GASZENIE. UWAGA: USZKODZENIE PRZYCISKÓW STOP UNIEMOśLIWIA URUCHOMIENIE PROCESU GASZENIA. PODCZAS OTWARTYCH DRZWI CENTRALI RĘCZNE URUCHEMIENIE GASZENIA JEST ZABLOKOWANE. STEROWANIE RĘCZNE - uruchomić procedurę automatycznego gaszenia przez naciśnięcie przycisku START lub GASZENIE - ewakuować ludzi z serwerowni - w przypadku konieczności przerywania procedury automatycznego gaszenia i skasowania stanu alarmu nacisnąć przycisk STOP a następnie KASOWANIE - w czasie gaszenia zabezpieczyć strefę gaszenia przed wejściem ludzi 6. Uwagi i wytyczne. - chronione pomieszczenie musi być wydzielono poŝarowo. W celu wyrównania podłogi podniesionej, jak równieŝ uszczelnienia pomieszczenia oraz wzmocnienia podłogi ze względu na cięŝar butli naleŝy przez branŝę budowlaną wykonać pełną podłogę betonową, - drzwi do chronionego pomieszczenia muszą być samozamykającymi się drzwiami otwierającymi się na, zewnątrz, które mogą zostać otwarte od wewnątrz nawet, jeśli są zamknięte z zewnątrz, - w górnej części drzwi do chronionego pomieszczenia naleŝy zamontować, tzw. otwór odciąŝający o powierzchni 300 cm 2. - Na zewnątrz chronionego pomieszczenia, przy drzwiach, umieścić napis informujący o ochronie pomieszczenia instalacją argonową, - przejścia przewodów przez ściany oddzieleń przeciwpoŝarowych naleŝy uszczelnić ognioochronną masą uszczelniającą typu HILTI, - pomieszczenie techniczne z butlami musi być zabezpieczona przed wejściem osób nieupowaŝnionych, 5

6 - podejścia do siłowników 24V klap serwerowni, układów zabezpieczających szaf klimatyzacyjnych wykonać przewodami HDGS. Lokalizację w/w urządzeń, uzgodnić z branŝą wentylacyjną, - zasilanie siłowników ujęto w projekcie instalacji elektrycznych wewnętrznych, - wskazane jest aby nadzór nad realizacją projektu w zakresie ochrony poŝarowej miała specjalistyczna firma dająca potwierdzenie wykonania zgodnie z projektem i obowiązującymi przepisami, - wszelkie zmiany kubatury pomieszczenia, dodanie lub usunięcie zawartości, które nie były uwzględnione w projekcie, wpłynie na stęŝenie środka gaśniczego. W takich przypadkach, system musi zostać ponownie obliczony w celu zapewnienia odpowiedniego stęŝenia środka gaśniczego. 7. Zestawienie materiałów. - zestaw 7-butlowy 1 szt. - reduktor ciśnienia 1 szt. - pneumatyczne urządzenie wyzwalające PAE 1 szt. - dysza gazowa RD 1/2x3,0 4 szt. - dysza gazowa RD 1/2x4,6 6 szt. - makrofon MX-1 1 szt. - rura stalowa bez szwu DN20 5 m - rura stalowa bez szwu DN15 25 m - centralka IGNIS 1520M 1 szt. - optyczna czujka dymu DOR 40 3 szt. - optyczna czujka dymu DUR 40 3 szt. - gniazdo G-40 6 szt. - przycisk uruchamiania PU 61 1 szt. - przycisk ustępu PW 61 1 szt. - sygnalizator SD-1 1 szt. - sygnalizator SO-1 1 szt. - sygnalizator optyczno-akustyczny SAK 7 2 szt. - akumulator 12V/7Ah 1 szt. - przewód YnTKSY ekw 1x2x0,8mm 50 m - przewód HDGS 2x1mm m - przewód YDY 3x1,5 mm 2 50 m - KONIEC - 6
