OPIS TECHNICZNY. do projektu kanalizacji sanitarnej we wsi Potulice gm. Wągrowiec

Transkrypt

1

2

3 3 OPIS TECHNICZNY do projektu kanalizacji sanitarnej we wsi Potulice gm. Wągrowiec 1. Dane ogólne 1.0. Podstawa opracowania: Podstawą opracowania niniejszej dokumentacji jest: - zlecenie inwestora - warunki techniczne odbioru ścieków sanitarnych - Decyzja o ustaleniu lokalizacji inwestycji celu publicznego nr IGP.Bd /08 - Decyzja nr 17/2008 o środowiskowych uwarunkowaniach zgody na realizację przedsięwzięcia - uzgodnienia branżowe z branżą drogową (Decyzja DM 7331/263/08/09) - opinia ZUD nr 31/09 - plany sytuacyjno-wysokościowe w skali 1: rozpoznanie w terenie 2.0 Zakres opracowania Przedmiotem niniejszego opracowania jest zaprojektowanie rozbudowy istniejącej we wsi Potulice kanalizacji sanitarnej dla odbioru ścieków sanitarnych z budynków mieszkalnych, które nie był przyłączone w pierwszym etapie budowy sieci. Projektowaną kanalizacją sanitarną grawitacyjną ścieki będą odprowadzone do istniejącej sieci, oraz odcinkiem grawitacyjnym do projektowanej przepompowni (P) i dalej przetłoczone do kanalizacji grawitacyjnej. Projekt swym zakresem obejmuje: - kanały z rur PVC φ 200 mm 693,0 m φ 160 mm 19,0 m - studnie rewizyjne z kręgów betonowych φ 1000 mm 19 szt. - przepompownię ścieków φ 800 mm z polimerobetonu kpl. 1 - rurociąg tłoczny z rur PE TS φ 75x6,8 mm, L = 203 m, w tym 50 m przejścia pod rzeką Rudką metodą przecisku sterowanego. Inwestycja będzie realizowana na działkach o numerach ewidencyjnych: 160/34, 160/30, 160/31, 160/29,174, 60, 62, 64, 75/13, 75/18, 75/19 i 75/7 i Opis rozwiązań technicznych sieci

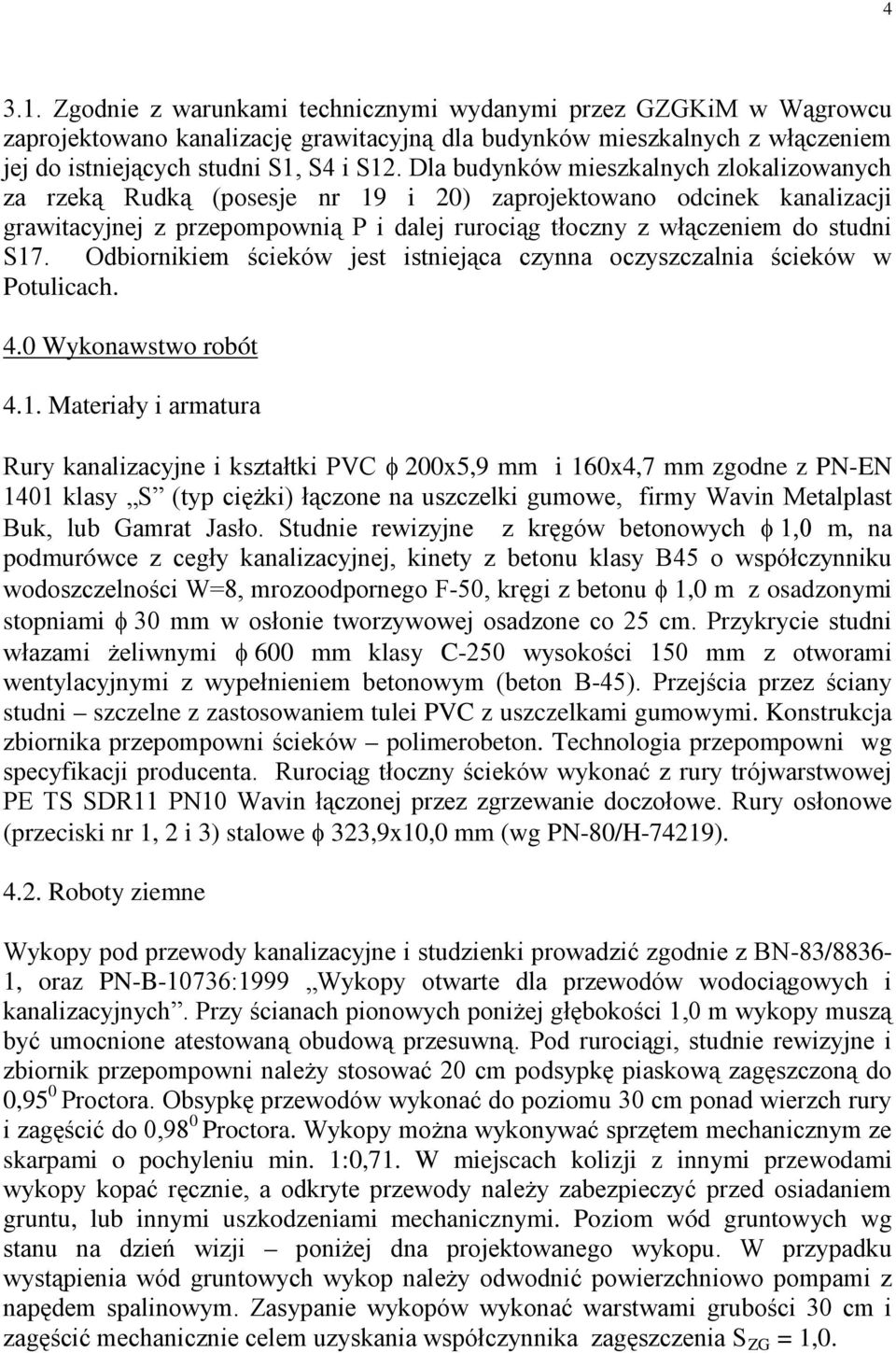

4 Zgodnie z warunkami technicznymi wydanymi przez GZGKiM w Wągrowcu zaprojektowano kanalizację grawitacyjną dla budynków mieszkalnych z włączeniem jej do istniejących studni S1, S4 i S12. Dla budynków mieszkalnych zlokalizowanych za rzeką Rudką (posesje nr 19 i 20) zaprojektowano odcinek kanalizacji grawitacyjnej z przepompownią P i dalej rurociąg tłoczny z włączeniem do studni S17. Odbiornikiem ścieków jest istniejąca czynna oczyszczalnia ścieków w Potulicach. 4.0 Wykonawstwo robót 4.1. Materiały i armatura Rury kanalizacyjne i kształtki PVC φ 200x5,9 mm i 160x4,7 mm zgodne z PN-EN 1401 klasy S (typ ciężki) łączone na uszczelki gumowe, firmy Wavin Metalplast Buk, lub Gamrat Jasło. Studnie rewizyjne z kręgów betonowych φ 1,0 m, na podmurówce z cegły kanalizacyjnej, kinety z betonu klasy B45 o współczynniku wodoszczelności W=8, mrozoodpornego F-50, kręgi z betonu φ 1,0 m z osadzonymi stopniami φ 30 mm w osłonie tworzywowej osadzone co 25 cm. Przykrycie studni włazami żeliwnymi φ 600 mm klasy C-250 wysokości 150 mm z otworami wentylacyjnymi z wypełnieniem betonowym (beton B-45). Przejścia przez ściany studni szczelne z zastosowaniem tulei PVC z uszczelkami gumowymi. Konstrukcja zbiornika przepompowni ścieków polimerobeton. Technologia przepompowni wg specyfikacji producenta. Rurociąg tłoczny ścieków wykonać z rury trójwarstwowej PE TS SDR11 PN10 Wavin łączonej przez zgrzewanie doczołowe. Rury osłonowe (przeciski nr 1, 2 i 3) stalowe φ 323,9x10,0 mm (wg PN-80/H-74219) Roboty ziemne Wykopy pod przewody kanalizacyjne i studzienki prowadzić zgodnie z BN-83/8836-1, oraz PN-B-10736:1999 Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Przy ścianach pionowych poniżej głębokości 1,0 m wykopy muszą być umocnione atestowaną obudową przesuwną. Pod rurociągi, studnie rewizyjne i zbiornik przepompowni należy stosować 20 cm podsypkę piaskową zagęszczoną do 0,95 0 Proctora. Obsypkę przewodów wykonać do poziomu 30 cm ponad wierzch rury i zagęścić do 0,98 0 Proctora. Wykopy można wykonywać sprzętem mechanicznym ze skarpami o pochyleniu min. 1:0,71. W miejscach kolizji z innymi przewodami wykopy kopać ręcznie, a odkryte przewody należy zabezpieczyć przed osiadaniem gruntu, lub innymi uszkodzeniami mechanicznymi. Poziom wód gruntowych wg stanu na dzień wizji poniżej dna projektowanego wykopu. W przypadku wystąpienia wód gruntowych wykop należy odwodnić powierzchniowo pompami z napędem spalinowym. Zasypanie wykopów wykonać warstwami grubości 30 cm i zagęścić mechanicznie celem uzyskania współczynnika zagęszczenia S ZG = 1,0.

5 5 Teren robót ziemnych zabezpieczyć barierami i taśmami ostrzegającymi Montaż przewodów kanalizacyjnych Przewody kanalizacyjne montować na wyrównanym ręcznie dnie wykopu i podsypce piaskowej o grubości warstwy min. 10 cm, ze spadami jak pokazano na profilach. Montaż rur należy wykonywać w temperaturze dodatniej. Zasadą montażu przewodów kanalizacyjnych jest, że roboty rozpoczyna się od najniższego punktu i rurociąg układa się w górę wg zaprojektowanego spadku podłużnego. Poszczególne odcinki kanałów montować w wykopach otwartych o pochyłościach skarp w stosunku 1:1,41, oraz w szalunkach przesuwnych w miejscach zbliżeń do krawędzi asfaltu. Przejścia projektowaną kanalizacją sanitarną φ 200 mm pod drogą powiatową 1605P i 1607P (przeciski nr 1, 2 i 3) wykonane zostaną metodą bezwykopową przy pomocy przewiertu z zastosowaniem rury ochronnej stalowej φ 323,9x10,0 mm (wg PN-80/H-74219). Wewnątrz rury ochronnej przewiduje się zastosować opaski dystansowe igiełkowe Hawle na kat typ F w rozstawie co 1,0 m. Włączenie projektowanych kanałów do istniejących studni wykonać metodą in situ. Rurociąg tłoczny ścieków montować w wykopie otwartym bez podsypki i obsypki, a na odcinku 50 m (patrz profil rys. nr 3) pod dnem rzeki Rudki metodą przecisku sterowanego na głębokości 1,5 m od twardego dna do góry rury przeciskowej Przepompownia ścieków Dla odbioru ścieków z budynków w Potulicach nr 19 i 20 (aktualnie mieszkają tam 32 osoby) zaprojektowano przepompownię ścieków firmy HYDRO-PARTNER z dwoma pompami zatapialnymi firmy GRUNDFOSS typ SLV B moc 2,2 kw o parametrach: q max = 12,5 l/s, H max = 17,8 m, w skład której wchodzą elementy: - zbiornik monolityczny z polimerobetonu φ 1,2x3,3 m wyposażony w: podest obsługowy stal nierdzewna łańcuch do podestu drabinka złazowa stal nierdzewna poręcz stal nierdzewna kominki wentylacyjne PVC właz wejściowy stal nierdzewna belka wsporcza stal nierdzewna prowadnice stal nierdzewna łańcuchy do pomp i regulatorów pływakowych stal nierdzewna zasuwy z klinem gumowym Dn 65 szt. 2 żeliwo zawory zwrotne kulowe Dn 65 szt. 2 żeliwo przewody tłoczne Dn 65 stal nierdzewna połączenia kołnierzowe nierdzewne

6 6 elementy złączne stal nierdzewna złączka PE/Stal połączenie w zbiorniku nasada T-52 z pokrywą szt. 1 - Rozdzielnia sterowania pomp wg specyfikacji producenta - Sterowanie w oparciu o moduł telemetryczny GSM/GPRS Dystrybutor: HYDRO-PARTNER Sp. z o.o Leszno ul. Gronowska 4A 4.5. Odbiory częściowe i końcowe Odbiory zarówno częściowe, jak i końcowe należy przeprowadzić wg specyfikacji w obecności kierownika budowy, inspektora nadzoru, oraz inwestora Uwagi końcowe - Wytyczenie tras projektowanych kanałów rurociągów, studni i pompowni zlecić geodecie uprawnionemu, a wpis o tym fakcie powinien być w dzienniku budowy. - Przed przystąpieniem do robót wykonawca ma obowiązek powiadomienia wszystkich użytkowników uzbrojenia podziemnego znajdującego się w pasie roboczym, o terminie rozpoczęcia prac. - wszystkie przewody i urządzenia kanalizacji sanitarnej powinny być zainwentaryzowane geodezyjnie przed ich zasypaniem. - na zajęcie pasa drogowego drogi powiatowej 1605P i 1607P wykonawca przed przystąpieniem do robót musi uzyskać decyzję administracyjną z Powiatowego Zarządu Dróg w Wągrowcu. - roboty montażowe wykonywać zgodnie z instrukcją projektowania, montażu i układania rur PVC-U wydaną przez producenta. - Obowiązują uwagi i ustalenia zawarte w opinii ZUD nr 31/09, oraz Agencji Nieruchomości Rolnych Filia w Pile pismo FSGiE /1421/09/T.Dz. - Do montażu stosować wyłącznie materiały posiadające decyzję o dopuszczeniu do stosowania w budownictwie, lub stosowną aprobatę techniczną. - całość robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montażowych tom II Instalacje sanitarne i przemysłowe zachowując obowiązujące przepisy bhp i p-poż. Projektant:
