1 STACJA TRANSFORMATOROWA KS 25-36z KS 25-36z / 630 / / Kompaktowa Stacja transformatorowa wymiary obudowy [dm] obsługa urządzeń z zewnątrz max moc transformatora wariant wykonania obudowy konfiguracja elektryczna stacji TR SN nn

2 KS 25-36z / 630 / / stacja TYPU ROZMIESZCZENIE URZĄDZEŃ... montaż urządzeń po zdjęciu dachu 1 obudowa (warianty) B 25-36z / 630 / rozdzielnica SN: SF6; SYSTEM P SF6 max 1500 x 800 [mm] SYSTEM P max 1500 x 800 [mm] 3 rozdzielnica nn RNTz max 1500 x 350 [mm] 2 3a 3 3a tablica pomiarowa TPU 1 (TPU 2) 4 szafka zdalnego sterowania rozdzielnicy SN SZS rozdzielnicy SN 5 transformator max max 1150 x 1950 x 2000 [mm] strona SN PARAMETRY TECHNICZNE (certyfikat IEN Warszawa) moc znamionowa stacji straty całkowite transformatora 8840 W częstotliwość / liczba faz 50 Hz / 3 prąd krótkotrwały wytrzymywany połączeń uziemiających w ciągu 1 sek 11 ka lub 14 ka prąd szczytowy wytrzymywany połączeń uziemiających stacji 28 ka lub 35 ka klasa obudowy 10 1) klasyfikacja odporności na łuk wewnętrzny IAC-B-16/1sek (IAC-B-16/1sek) 2) ( ) 1) w zależności od mocy znamionowej transformatora ( ) 2) w zależności od typu zastosowanej rozdzielnicy SN napięcie znamionowe 12 kv 17,5 kv 24 kv napięcie znamionowe krótkotrwałe wytrzymywane 50 Hz napięcie udarowe piorunowe wytrzymywane 1,2/50μS prąd znamionowy ciągły pola liniowego i szyn zbiorczych prąd znamionowy ciągły pola transformatorowego prąd znamionowy krótkotrwały wytrzymywany w ciągu 1 sek prąd znamionowy szczytowy wytrzymywany stopień ochrony od strony obsługi strona nn 28 kv 38 kv 50 kv 75 kv 95 kv 125 kv 400 A lub 630 A 200 A lub 250 A 16 ka; 20 ka lub 25 ka 40 ka; 50 ka lub 62,5 ka IP2X; IP3X lub IP4X napięcie znamionowe 0,4 kv napięcie znamionowe izolacji U i 1000 V Zakres wykonanych badań typu: spełnienie wymagań ogólno-konstrukcyjnych spełnienie wymagań funkcjonalnych sprawdzenie: - nagrzewania i określenie klasy obudowy - obciążalności zwarciowej połączeń uziemiających - wytrzymałości izolacji - wytrzymałości mechanicznej obudowy na uderzenia i obciążenia Zakres wykonanych badań specjalnych: sprawdzenie i ocena: - skutków łuku powstałego w wyniku zwarcia wewnętrznego - wytrzymałości drzwi i krat wentylacyjnych określenie izolacyjności akustycznej obudowy pomiary i analiza drgań, hałasu oraz oddziaływania elektromagnetycznego pomiary rozkładu temperatur oraz analiza skuteczności wentylacji grawitacyjnej napięcie znamionowe udarowe wytrzymywane U imp 8 kv prąd znamionowy ciągły obwodu 630 A lub 1250 A głównego prąd znamionowy ciągły 400 A lub 630 A pola odpływowego prąd znamionowy krótkotrwały 16 ka; 20 ka lub 25 ka wytrzymywany w ciągu 1 sek I CW prąd znamionowy szczytowy 32 ka; 40 ka; 52,5 ka wytrzymywany I PK stopień ochrony od strony obsługi 2X

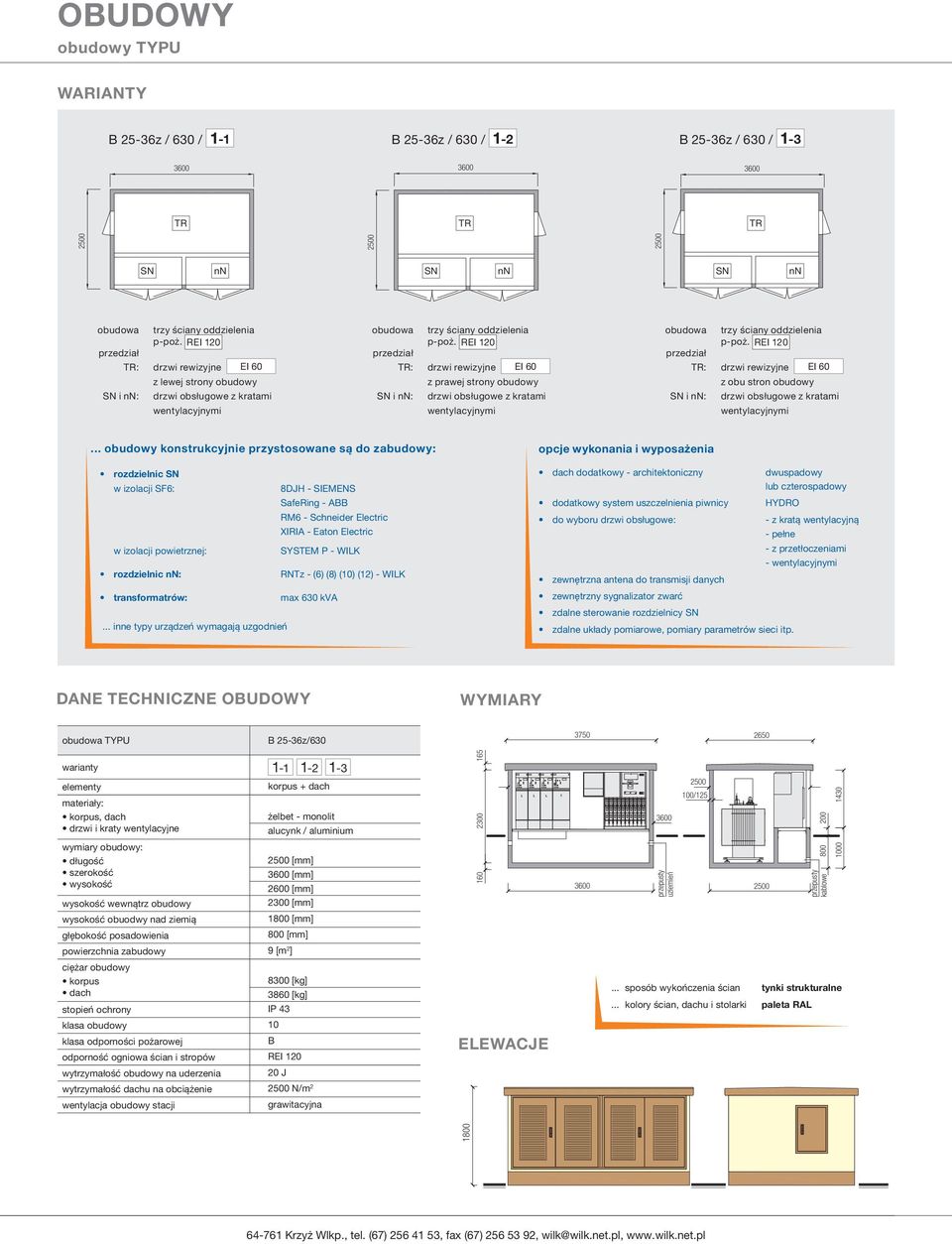

3 OBUDOWY obudowy TYPU WARIANTY B 25-36z / 630 / 1-1 TR TR TR SN nn SN nn SN nn obudowa trzy ściany oddzielenia TR: drzwi rewizyjne EI 60 z lewej strony obudowy SN i nn: drzwi obsługowe z kratami wentylacyjnymi obudowa trzy ściany oddzielenia TR: drzwi rewizyjne EI 60 z prawej strony obudowy SN i nn: drzwi obsługowe z kratami wentylacyjnymi obudowa trzy ściany oddzielenia TR: drzwi rewizyjne EI 60 z obu stron obudowy SN i nn: drzwi obsługowe z kratami wentylacyjnymi... obudowy konstrukcyjnie przystosowane są do zabudowy: rozdzielnic SN w izolacji SF6: 8DJH - SIEMENS SafeRing - ABB RM6 - Schneider Electric XIRIA - Eaton Electric w izolacji powietrznej: SYSTEM P - WILK rozdzielnic nn: RNTz - (6) (8) (10) (12) - WILK transformatrów: max... inne typy urządzeń wymagają uzgodnień opcje wykonania i wyposażenia dach dodatkowy - architektoniczny dodatkowy system uszczelnienia piwnicy do wyboru drzwi obsługowe: zewnętrzna antena do transmisji danych zewnętrzny sygnalizator zwarć zdalne sterowanie rozdzielnicy SN zdalne układy pomiarowe, pomiary parametrów sieci itp. dwuspadowy lub czterospadowy HYDRO - z kratą wentylacyjną - pełne - z przetłoczeniami - wentylacyjnymi DANE TECHNICZNE OBUDOWY WYMIARY obudowa TYPU B 25-36z/ warianty elementy materiały: korpus, dach drzwi i kraty wentylacyjne wymiary obudowy: długość szerokość wysokość korpus + dach żelbet - monolit alucynk / aluminium [mm] [mm] 2600 [mm] 2300 [mm] 1800 [mm] 800 [mm] wysokość wewnątrz obudowy wysokość obuodwy nad ziemią głębokość posadowienia powierzchnia zabudowy 9 [m 2 ] ciężar obudowy korpus dach 8300 [kg] 3860 [kg] stopień ochrony IP 43 klasa obudowy 10 klasa odporności pożarowej B odporność ogniowa ścian i stropów REI 120 wytrzymałość obudowy na uderzenia 20 J ELEWACJE przepusty uziemień 100/ przepusty kablowe... sposób wykończenia ścian tynki strukturalne... kolory ścian, dachu i stolarki paleta RAL wytrzymałość dachu na obciążenie N/m 2 wentylacja obudowy stacji grawitacyjna 1800

4 PARAMETRY EKSPLOATACYJNE... wyniki badań przeprowadzonych przez PKI WILK w ramach projektu POIG obudowa stacji obniżenie temperatury w przedziale transformatora o 1 o C zmniejsza straty całkowite urządzeń stacji o min. 0,2% 0,6% średni średnia przyrost temperatura temperatury w ach rozdziel- w przedziale transformatornic SN i nn 1) średnia temp. w przedziale transformatora skuteczność wentylacji 2) klasa obudowy warianty obudowy: B 25-36z / 630 / 1-1 WENTYLACJA wentylacja grawitacyjna B 25-36z / 630 / 1-1 TR: SN i nn: drzwi rewizyjne REI 60 z lewej, z prawej strony obudowy lub z obu stron obudowy drzwi z kratą wentylacyjną 22 o C 15 o C 36 o C 28 o C 42 o C 35 o C 95% 114% 10 5 ( ) 1 wartość ustalona podczas badań stacji z urządzeniami o stratach całkowitych 8500 W; - średnia roczna temperatura otocznia stacji: 20 o C (PN-EN ) ( ) 2 - skuteczność wentylacji odniesiona do temperatury 40 o C - normalny, górny zakres temperatury otoczenia transformatora (PN-EN ) - transformator w obudowach B 22-30z / 630 / 1-1, B 22-30z / 630 / 1-2 i B 22-30z / 630 / 1-3 może mieć obciążenia różnej wartości dla różnych temperatur otoczenia i różnych klas obudowy obudowa TR: SN i nn: TR SN nn trzy ściany oddzielenia bez krat wentylacyjnych; wentylacja kratami w drzwiach ów SN i nn drzwi obsłutowe z kratami wentylacyjnymi... nabudowanie dachu architektnoczniego daje możliwość zmniejszenia średniego przyrostu temperaturyw komorze transformatora od 3 o C do 5 o C (w okresie letnim)... pomalowanie dachu farbami odbijającymi promieniowanie słoneczne daje możliwość zmniejszenia średniego przyrostu temperatury w komorze transformatora od 1 o C do 2 o C (w okresie letnim)... ustawienie stacji od strony nawietrznej (kratami) daje możliwość zmniejszenia średniego przyrostu temperatury w komorze transformatora od 2 o C do 6 o C współczynnik obciążenia transformatora temperatura w przedziale transformatora transformatorów olejowych 60 o C 50 o C 40 o C 30 o C - klasa obudowy 5 - klasa obudowy o C - klasa obudowy o C x 1,2 x 1,1 x 1,0 x 0,9 x 0,8 x 0,7 temperatura w przedziale transformatora transformatorów suchych 60 o C 50 o C 40 o C 30 o C - klasa obudowy 5 - klasa obudowy o C - klasa obudowy o C x 1,2 x 1,1 x 1,0 x 0,9 x 0,8 x 0,7 hałas, drgania, EMC izolacyjność akustyczna obudowy 11,4 db(a) drgania * 95 x 10-3 m/s 2 (35 x 10-3 m/s 2 ) oddziaływanie elektromagnetyczne brak wskazań oddziaływania elektromagnetycznego na urządzeniach pomiarowych Dz.U. nr 217 poz <0,5 m/s 2 Dz. U <0,1 W/m 2 ( )* wartość średnia (badania z transformatorami i Siemens)... wartości w nawiasach - transformatory ustawione na wibroizolatorach

5 KS 25-36z / 630 / / stacja TYPU KONFIGURACJE ELEKTRYCZNE E1... stacja bez pomiaru po stronie SN pola liniowe z rozłącznikiem i uziemnikiem (L) rozdzielnica SN: pole transformatorowe z bezpiecznikiem (TB) lub z wyłącznikiem (TW) konfiguracja typ 8DJH w izolacji SF6 (KT) (LT) (LLT) (LLLT) SafeRing RM6 XIRIA w izolacji powietrznej (KT) (LT) SYSTEM P L - pole liniowe z rozłącznikiem; K - pole kablowe; T - pole transformatorowe E3... stacja z pomiarem po stronie SN (z celką pomiarową CP) rozdzielnica SN z polem pomiarowym: konfiguracja typ pole liniowe pole transformatorowe z rozłącznikiem z bezpiecznikiem i uziemnikiem lub z wyłącznikiem celka pomiarowa CP w izolacji SF6 (KL) (LT) + celka pomiarowa CP 8DJH SafeRing RM6 XIRIA TPU Uwaga - celka pomiarowa z przekładnikami w układzie posobnym w izolacji powietrznej KT + CP SYSTEM P tablica pomiarowa typ TPU1 TPU2 pomiar tradycyjny tradycyjny lub z transmisją danych L - pole liniowe z rozłącznikiem; K - pole kablowe; T - pole transformatorowe; CP - celka pomiarowa... transformator podejście kabli bezpośrednio na transformator transformator typ / rodzaj hermetyczny lub suchy izolacja olejowa lub żywiczna moc max [kva] rozdzielnica nn potrzeby własne * rozdzielnice nn typ pole zasilania transformator max 250 kva RNTz - (6) (8) / 630 / * transformator max RNTz- (6) (8) (10) (12) / 1250 / * S R RC RB WK WW * R - rozłącznik; RC - rozłącznik z cewką wybijakową; RB - rozłącznik bezpiecznikowy; opcje wykonania kolor czerwony WK - wyłącznik kompaktowy; WW - wyłącznik wysuwny; S - bezpośrednio na most szynowy

6 POSADOWIENIE Firma WILK, w latach , prowadziła badania konstrukcyjne stacji transformatorowych w zakresie: - unifikacja i typoszereg wielkości stacji KS, - innowacyjna technologia produkcji, - kryteria wyboru urządzeń montowanych w stacji, - straty, zysk energetyczny, wentylacja, - zasady lokalizacji stacji transformatorowych, - opracowanie programu WILK-CAD do projektowania stacji transformatorowych. Badania wykonano przy wsparciu firm: - INSTYTUT ENERGETYKI w Warszawie - INSTYTUT ENERGETYKI w Gdańsku - POLITECHNIKA POZNAŃSKA - ENEA SA Poznań/Szczecin - ENERGA SA Gdańsk/Koszalin - GM SYSTEM Wrocław/Bydgoszcz... stacja bezpośrednio zagłębiona w gruncie... w przypadkach szczególnych dodatkowy system uszczelnienia piwnicy - HYDRO... stacja wyniesiona ponad poziom terenu m n.p.m. m n.p.m. wysoki poziom wód gruntowych DACHY STANDARD OPCJA dachy dodatkowe - montowane dla potrzeb architektonicznych oraz dla ograniczenia oddziaływania promienowania słonecznego na obudowę stacji... dach prefabrykowany, żelbetowy jedno lub dwuspadowy... dach architektoniczny czterospadowy: - konstrukacja metalowa - blachodachówka - kąt nachylenia 35 o... dach architektoniczny dwuspadowy: - konstrukacja metalowa - blachodachówka - kąt nachylenia 35 o DRZWI SYSTEMY ZAMKNIĘĆ STANDARD OPCJA... skrzydła drzwi: - wykonane z blach i profili aluminium/alucynk, dwupłaszczowe: płaszcz zewnętrzny pełny, płaszcz wewnętrzny perforowany; pomiędzy płaszczami wzmocnione kraty wentylacyjne... zawiasy: - chowane, bez dostępu z zewnątrz; rozmieszczenie liniowe zawiasów oraz odpowiednia ich ilość gwarantuje wytrzymałość konstrukcyjną drzwi oraz prawidłowe usytuowanie skrzydła drzwi względem futryny; sworzenie zawiasów wykonane ze stali nierdzewnej... zamek baskwilowo-sworzniowy... blokada dostępu do klamki z trzypunktowym obrotowo-uchylnej system em ryglownia... klamka obrotowo-uchylna, aluminiowa w wykonaniu antywandal... zaczep kłódki PRZEPUSTY KABLOWE rozprężne, wielokrotnego użytku okucia nierdzewne gniazda przepustów przepust uziemień przepust kablowy korek zaślepiający
