1 TOM IV/4 ETA spółka z o.o Nowy Sącz ul.śniadeckich 8 tel/fax (0-18) etabiuroprojektow@poczta.onet.pl K R S Sąd Rejonowy dla Krakowa Śródmieścia ZAMAWIAJĄCY : Gmina Tokarnia Tokarnia woj. małopolskie OBIEKT : Budynek sali gimnastycznej przy Szkole Podstawowej nr.2 w Tokarni dz.ew.nr 2619/2 z kanalizacją opadową, przyłączem kanalizacji sanitarnej dz.nr. 2619/2 oraz przebudową sieci n..n dz.nr. 2619/2; 2619/1 obręb Tokarnia KOD CPV : PRZEDMIOT OPRACOWANIA: PW - Wentylacja mechaniczna STADIUM : Projekt Wykonawczy BRANŻA : Sanitarna Nazwisko i Imię Data Podpis PROJEKTANT mgr inż. Mariusz Ciapała nr.upr.map/0253/pwos/04 do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności instalacyjnej w zakresie sieci instalacji i urządzeń cieplnych, wentylacyjnych, gazowych wodociągowych i kanalizacyjnych Grudzień 2007 SPRAWDZAJĄCY inż. Mirosław Olszowski nr.upr.uan /91 do projektowania oraz kierownika budowy i robót w specjalności instalacyjno- inżynierskiej w zakresie sieci i instalacji sanitarnych Grudzień 2007

2 OPIS TECHNICZNY 1. Podstawa opracowania. Zlecenie Inwestora, P.B. -,,Architektura, opracowany przez mgr inż. arch. Mirosław Trzupek, Uzgodnienia z inwestorem, Obowiązujące normy i przepisy,,,wentylacja i klimatyzacja Maksymilian Malicki, PWN 1980r,,,Instalacje wentylacyjne i klimatyzacyjne Arkady Zakres opracowania Projekt obejmuje rozwiązania w zakresie wentylacji mechanicznej w wybranych pomieszczeniach Szkoły Podstawowej nr 2, zlokalizowanej w miejscowości Tokarnia,, dz. nr. 2619/2. 3. Dane wyjściowe: 3.1.Warunki zewnętrzne: lato Tz=30 C, wilgotność względna 52%, zima Tz=-20 C, wilgotność względna 100%. 3.2.Warunki wewnętrzne: zima Tn=18-24 C, prędkość ruch powietrza w strefie przebywania ludzi <0,3m/s, 4. Rozwiązania projektowe 4.1. Zestawienie pomieszczeń objętych wentylacją mechaniczną: Temp. Krotność wymiany powietrza wentylac. Ilość powietrza Nazwa V wewnętrzna nawiew / wywiew nawiew / wywiew Pomieszczenia Wg. proj. budow. [m3] C - [m 3 /h] Parter - System N1-W1 Przebieralnia (7) 52, Natryski (8) 33,6 24 4/5 170/190 2

3 Przebieralnia (11) 50, Natryski (12) 33,6 24 4,5 170/190 Suma 760/800 I piętro - System N2-W2 Siłownia (5) 172, /860 System N3-W3 Sala gimnastyczna (3) osóbx50m3/os Układ N1 W1 Dla zapewnienia odpowiedniej ilości powietrza (przy maksymalnej liczbie osób zgromadzonych w wentylowanych pomieszczeniach), zaprojektowano centrale wentylacyjną nawiewną nr 1, firmy VTS Clima typ VS-10-R-H/S-T o wydajności Vn=760m 3 /h, którą zlokalizowano na parterze w pomieszczeniu komunikacji (2). Centralę wyposażono w filtrację, nagrzewnicę wodną oraz tłumik hałasu. Czerpnie powietrza z układem zatrzymującym wodę oraz siatką drobnooczkową o wym. 400x200 (układ N1) zlokalizowano w zewnętrznej ścianie budynku. Zaprojektowany system nawiewny realizowany będzie za pomocą układu nawiewników typu KSH-VP firmy RDJ Klima. Nawiewniki należy zamontować na kanałach wentylacyjnych. Układ wywiewny realizowany będzie za pomocą wywiewników typu KSH-VP firmy RDJ Klima. Wywiewniki zamontować należy na kanale wywiewnym wykonanym z blachy stalowej ocynkowanej oraz kształtek wentylacyjnych o przekroju prostokątnym. Kratki nawiewne oraz wywiewne wyposażone są w przepustnice wielopłaszczyznowe. Centrala współpracowała będzie z wentylatorem dachowym typu DAs200/900 firmy Uniwersal o mocy Pel=90W i wydajności Vw=800m3/h. Wydajność układu nawiewnego i wywiewnego oraz sposób montażu przedstawiono na załączonych rysunkach. Parametry techniczne centrali nr 1: typ centrali VS-10-R-H/S-T, Vn=760m3/h, Nagrzewnica wodna typu VS 10 WCL 2, Q=11,25kW Filtr typ VS 10 P.FLT G4 Wentylator typu VS 10 DRCT.DR.FAN Tłumik szumu VS 10 SLCR 3

4 4.3. Układ N2 W2 Dla zapewnienia odpowiedniej ilości powietrza (przy maksymalnej liczbie osób zgromadzonych w wentylowanych pomieszczeniach), zaprojektowano centrale wentylacyjną nawiewną nr 2, firmy VTS Clima typ VS-10-R-H/S-T o wydajności Vn=860m 3 /h, którą zlokalizowano na 1 kondygnacji w pomieszczeniu komunikacji (1). Centralę wyposażono w filtrację, nagrzewnicę wodną oraz tłumik hałasu. Czerpnie powietrza z układem zatrzymującym wodę oraz siatką drobnooczkową o wym. 400x200 (układ N2) zlokalizowano w zewnętrznej ścianie budynku. Zaprojektowany system nawiewny realizowany będzie za pomocą układu nawiewników typu KSH-VP firmy RDJ Klima. Nawiewniki należy zamontować na kanałach wentylacyjnych. Układ wywiewny realizowany będzie za pomocą wywiewników typu KSH-VP firmy RDJ Klima. Wywiewniki zamontować należy na kanale wywiewnym wykonanym z blachy stalowej ocynkowanej oraz kształtek wentylacyjnych o przekroju prostokątnym. Kratki nawiewne oraz wywiewne wyposażone są w przepustnice wielopłaszczyznowe. Centrala współpracowała będzie z wentylatorem dachowym typu DAs200/900 firmy Uniwersal o mocy Pel=90W i wydajności Vw=860m3/h. Wydajność układu nawiewnego i wywiewnego oraz sposób montażu przedstawiono na załączonych rysunkach. Parametry techniczne centrali nr 2: typ centrali VS-10-R-HC/S-T Vn=860m3/h, Nagrzewnica wodna typu VS 10 WCL 2, Q=11,0kW Filtr typ VS 10 P.FLT G4 Wentylator typu VS 10 DRCT.DR.FAN Tłumik szumu VS 10 SLCR 4.4. Układ N3 W3 Wentylowanie sali gimnastycznej realizowane będzie poprzez aparaty grzewczo wentylacyjne z wentylatorami osiowymi, spełniające również funkcją grzania pomieszczenia. Zaprojektowano dwa aparaty firmy FLOWAIR typ LEO 25 + KM o maksymalnej wydajności powietrza wentylacyjnego V= 4200m3/h oraz nominalnej mocy cieplnej Q=25,5kW (wymagana moc grzewcza realizowana będzie regulatorem prędkości obrotowej silnika). Ze względu na fakt, iż układ ten będzie pełnił funkcję ogrzewania pomieszczenia, przyjęto dwie nagrzewnice o wydaj- 4

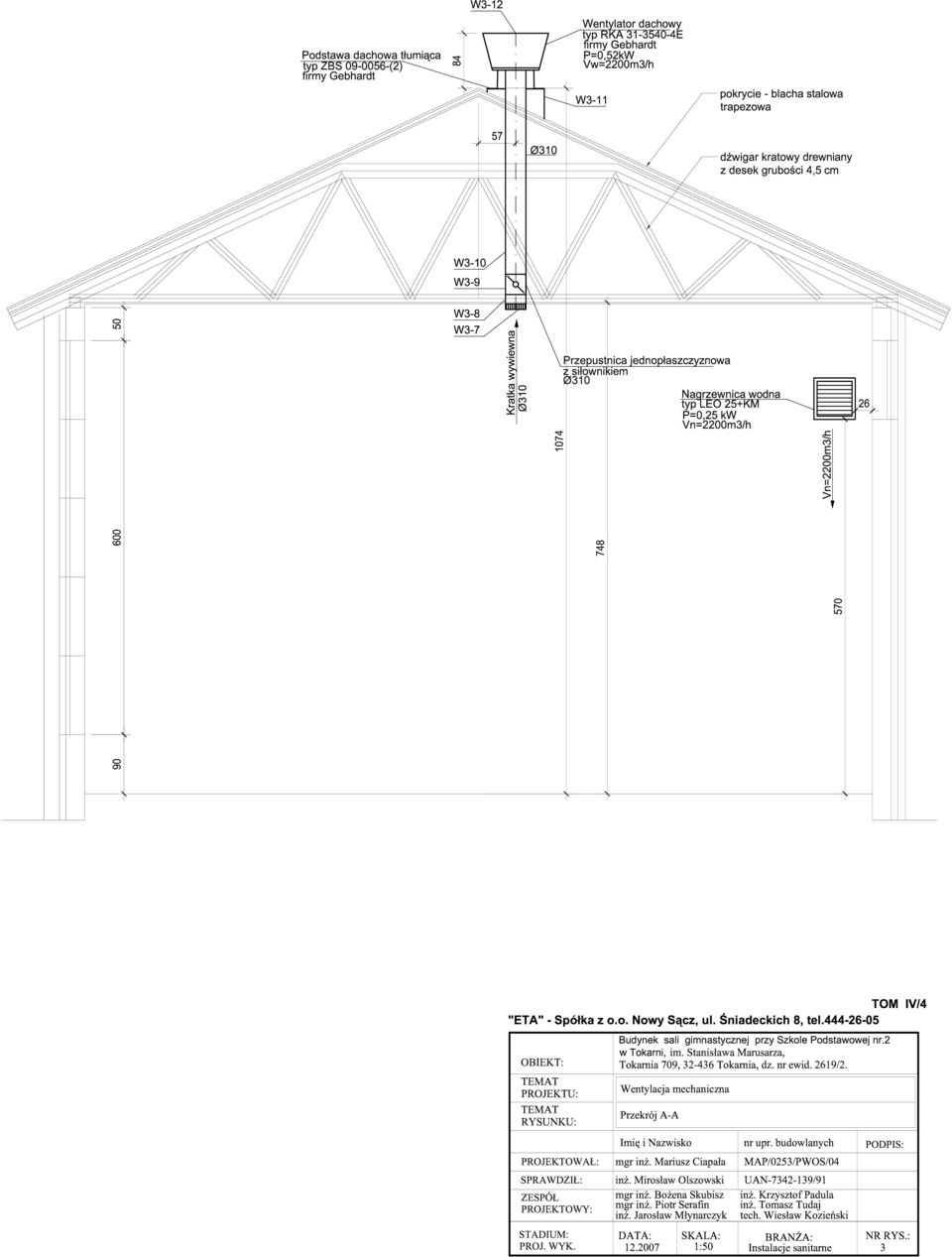

5 ności 2200m3/h każda. Nagrzewnice pracować będą na 1 biegu (przy takim rozwiązaniu wydajność powietrza każdej z nagrzewnic wynosi Vn=2200m3/h). Każdy aparat podłączono do układu czerpni powietrza oraz wyposażono w przepustnice kanałowe typ PWN pozwalające na ręczną regulację wpływającego powietrza zewnętrznego, jak również powietrza obiegowego. W każdej nagrzewnicy zaprojektowano komorę mieszania z możliwością regulacji dostarczanego świeżego powietrza w zakresach od 0-100%. Temperaturową regulację systemu należy wykonać za pomocą termostatów pomieszczeniowych. Każdą nagrzewnicę należy wyposażyć w zawór dwudrogowy, regulator prędkości obrotowej silnika, zawór regulacyjny, filtr i odpowietrzniki. Nagrzewnice zlokalizowano po przeciwległych ścianach szczytowych na wysokości 5,70m nad posadzką. Dostarczanie czynnika grzewczego o parametrach 80/60 C do nagrzewnic wodnych, należy wykonać z projektowanej kotłowni zlokalizowanej w istniejącym budynku. Wentylacja wyciągowa z pomieszczenia sali gimnastycznej realizowana będzie poprzez 2 wentylatory dachowe o wydajności Vobl.= 2200m3/h. Zaprojektowano wentylatory dachowe firmy Gebhardt typ RKA E. Wentylatory dachowe należy umieścić na podstawie tłumiącej typu ZBS (2), na wysokości min. 0,4m powyżej linii łączącej najwyższe punkty wystające ponad dach. Wentylatory dachowe załączane będą po osiągnięciu przez nagrzewnice 100% wydajności. Wentylator należy poprzedzić tłumikiem akustycznym Ponadto w sali zaprojektowano system wentylacji grawitacyjnej z kanałami o średnicy Ø400 oraz nasadami kominowymi typu Turbowent TU400. System grawitacyjny pracował będzie tylko okresach nieużytkowania sali gimnastycznej (wentylacja dyżurna). Kanały grawitacyjne należy wyposażyć w przepustnice wentylacyjne z siłownikami, które będą automatycznie zamykać kanały w momencie zadziałania systemu wentylacji mechanicznej. Instalację elektryczną wentylacji nawiewnej oraz wywiewnej należy bezwzględnie wykonać w sposób umożliwiający jednoczesną pracę całego systemu. Szafka sterownicza będzie sterowała dwoma aparatami LEO, dwoma wentylatorami dachowymi o mocy około 520W każdy oraz trzema przepustnicami dachowymi o powierzchni około 0,13m2 każda. Szafa wyposażona będzie w sterownik umożliwiający sterowanie prędkością wentylatorów dachowych w zależności od prędkości wentylatorów nawiewnych i położenia przepustnic komór mieszania. Układ wyposażony zostanie w styki załączające i wyłączające pompę obiegową w przypadku włączania lub wyłączania aparatów. W aparatach zamontowane zostaną termostaty przeciwzamrożeniowe zabezpieczające wymienniki przed zamarznięciem. Praca instalacji będzie nadzorowana przez system automatycznej regulacji oparty na sterownikach cyfrowych zamówienie indywidualne. Układ automatyki będzie otwierał przepustnice dachowe wentylato- 5

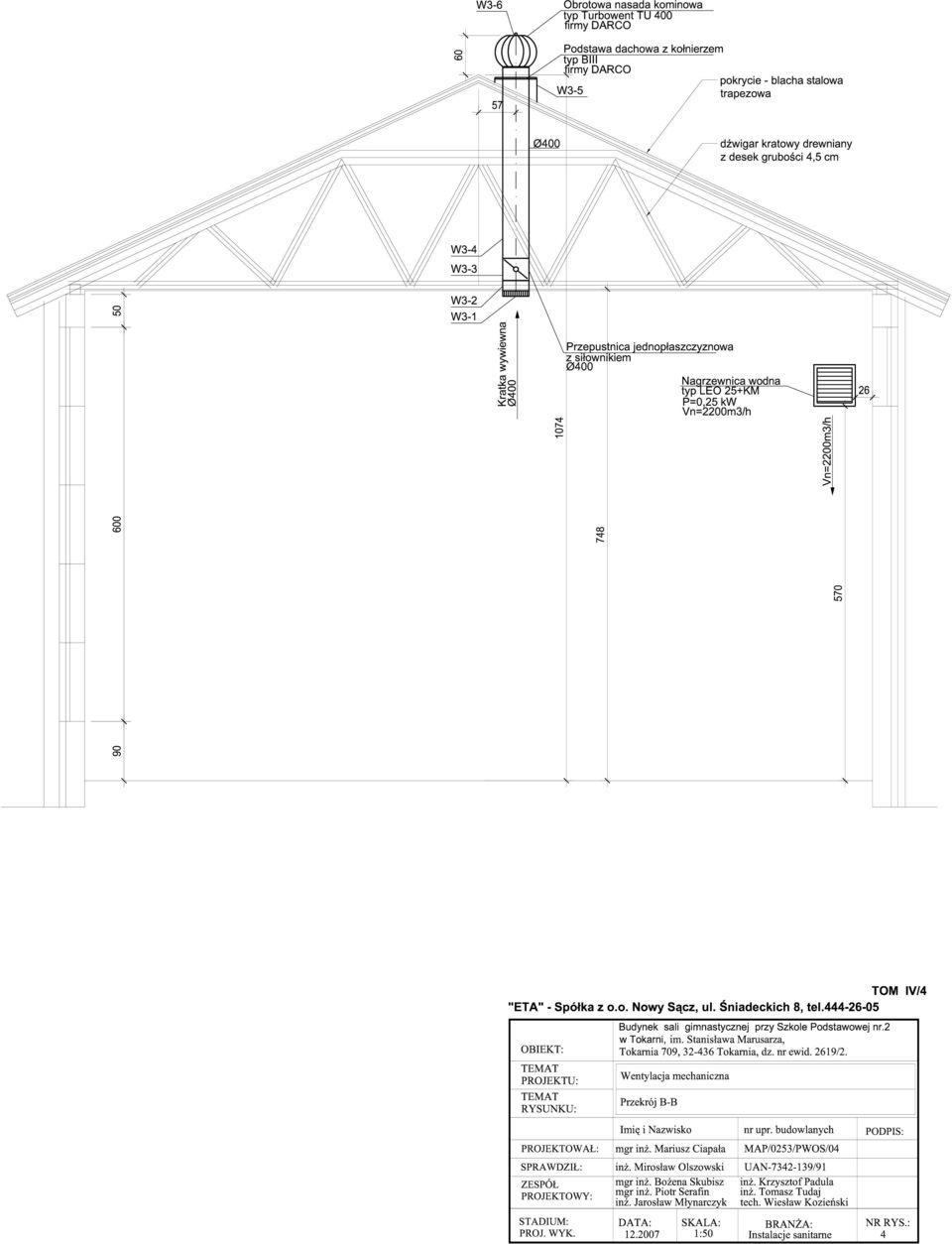

6 rów typu Gebhardt po włączeniu nagrzewnic wodnych na 1 bieg, w tym samym momencie zamykając przepustnice zlokalizowane na kanałach doprowadzających powietrze do nasad kominowych typu Turbowent. W momencie wyłączenia nagrzewnic wodnych zamknięte zostaną przepustnice dachowe wentylatorów typu Gebhart, a otwarte zostaną przepustnice na kanałach zakończonych nasadami kominowymi typu Turbowent. Dzięki zastosowaniu sterownika możliwe będzie wprowadzenie kalendarza tygodniowego zapewniającego włączanie i wyłączanie aparatów o ustalonych (wcześniej wprowadzonych) godzinach. 5. Regulacja hydrauliczna systemu Regulacja systemu wentylacji realizowana będzie przy pomocy przepustnic montowanych na kanałach wentylacyjnych oraz na poszczególnych kratkach wywiewnych oraz nawiewnych. 6. Kanały wentylacyjne Zaprojektowano kanały wentylacyjne z blachy stalowej ocynkowanej oraz kształtek wentylacyjnych o przekroju prostokątnym. Przewody wentylacyjne wewnątrz budynku należy prowadzić w podwieszeniu. 7. Zabezpieczenie p.poż. Dla projektowanych systemów wentylacyjnych nie istnieje konieczność wykonywania instalacji p.poż.. 8. Automatyka Praca instalacji wentylacji mechanicznej system N1 będzie sterowana za pomocą automatyki typu AS-1R umieszczonej w szafie automatyki typ VS CG ACX36-1 firmy VTS Clima zlokalizowanej w pomieszczeniu przedsionka (6). Praca instalacji wentylacji mechanicznej system N2 będzie sterowana za pomocą automatyki typu AS-1R umieszczony w szafie automatyki typ VS CG ACX36-1 firmy VTS Clima zlokalizowanej w pomieszczeniu siłowni (5). 9. Wytyczne budowlane Wszystkie przejścia przewodów wentylacyjnych przez przegrody budowlane należy wykonać o mm większe od podanego na rysunku gabarytu przewodu. Przejścia należy wykonać na gładko, po przeprowadzeniu kanałów izolować wełną mineralną. Ze względu na możliwość wykraplania się pary wodnej na ściankach kanałów, niezbędne jest wykonanie izolacji 6

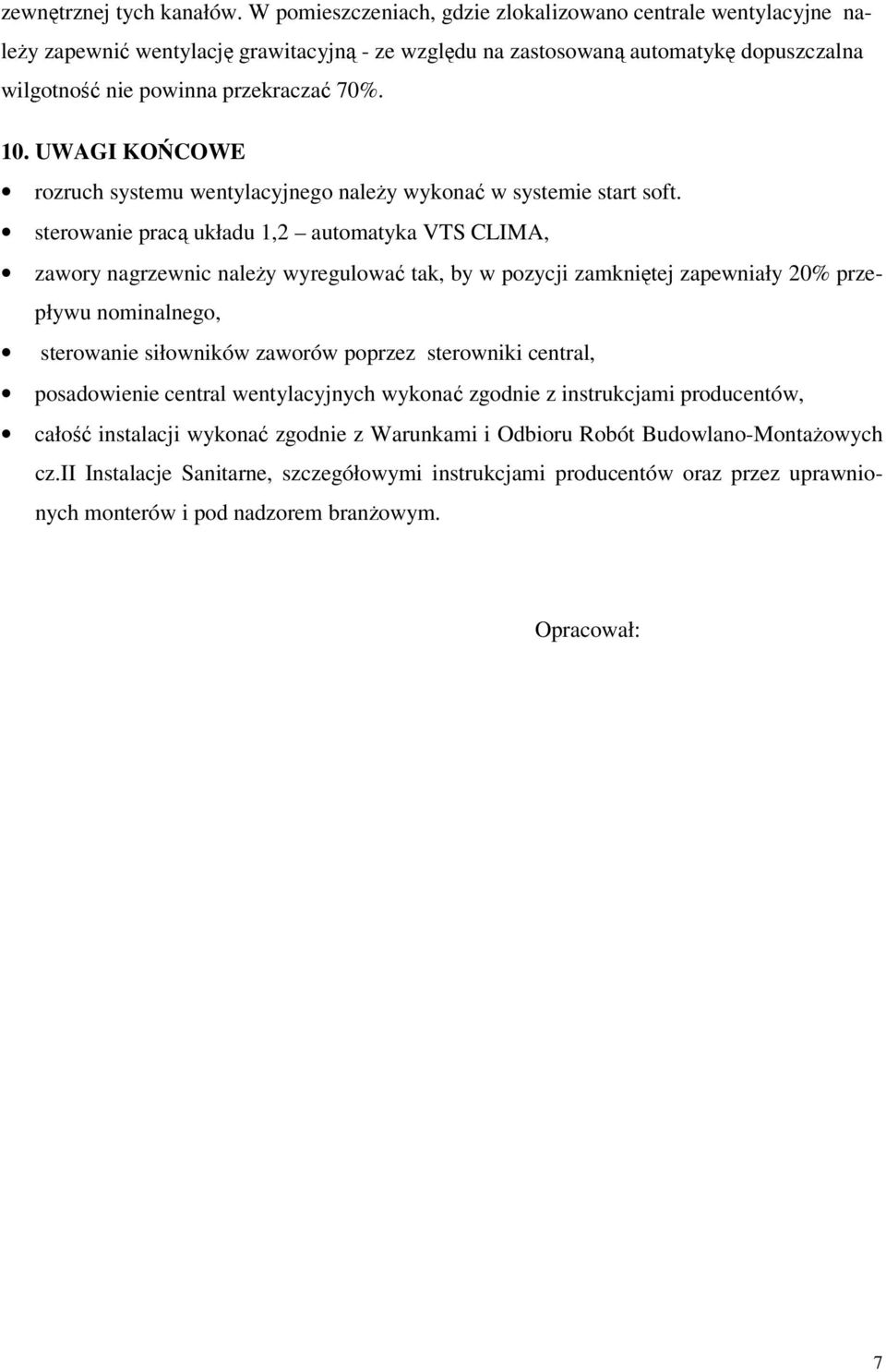

7 zewnętrznej tych kanałów. W pomieszczeniach, gdzie zlokalizowano centrale wentylacyjne należy zapewnić wentylację grawitacyjną - ze względu na zastosowaną automatykę dopuszczalna wilgotność nie powinna przekraczać 70%. 10. UWAGI KOŃCOWE rozruch systemu wentylacyjnego należy wykonać w systemie start soft. sterowanie pracą układu 1,2 automatyka VTS CLIMA, zawory nagrzewnic należy wyregulować tak, by w pozycji zamkniętej zapewniały 20% przepływu nominalnego, sterowanie siłowników zaworów poprzez sterowniki central, posadowienie central wentylacyjnych wykonać zgodnie z instrukcjami producentów, całość instalacji wykonać zgodnie z Warunkami i Odbioru Robót Budowlano-Montażowych cz.ii Instalacje Sanitarne, szczegółowymi instrukcjami producentów oraz przez uprawnionych monterów i pod nadzorem branżowym. Opracował: 7
