1 DOKUMENTACJA PROJEKTOWA DO OPISU ZAMÓWIENIA NA WYKONANIE REMONTU WEWNĘTRZNEGO POLEGAJACEGO NA MALOWANIU, CZĘŚCIOWEJ WYMIANIE I UZUPEŁNIENIU POSADZEK ORAZ OKŁADZIN ŚCIAN Z PŁYTEK CERAMICZNYCH W BUDYNKU PRZY UL. BRYNOWSKIEJ 27 W KATOWICACH BRANŻA: Budowlana STADIUM: Projekt budowlano wykonawczy INWESTOR I ZLECENIODAWCA: Wojewódzki Inspektorat Weterynarii Katowice ul. Brynowska 25a TEMAT: remont wewnętrzny polegający na wykonaniu malowania, częściowej wymianie i uzupełnieniu posadzek oraz okładzin ścian z płytek ceramicznych w budynku położonym przy ul. Brynowskiej 27 w Katowicach LOKALIZACJA: ul. Brynowska 27, Katowice AUTOR OPRACOWANIA: Eugeniusz Roczkalski KODY CPV: DATA: marzec 2012 r. 1

2 ZAWARTOŚĆ DOKUMENTACJI: 1.Strona tytułowa 2.Spis treści 3.Opis techniczny 4.Inwentaryzacja budowlana 2

3 I. OPIS OGÓLNY 1.Podstawa opracowania: - Umowa z Inwestorem - Inwentaryzacja budowlana obiektu - Uzgodnienia z Inwestorem - Obowiązujące Polskie Normy 2.Przedmiot i cel opracowania Remont wewnętrzny polegający na wykonaniu malowania, częściowej wymianie i uzupełnieniu posadzek oraz okładzin ścian z płytek ceramicznych w budynku położonym przy ul. Brynowskiej 27 w Katowicach 3.Zakres opracowania - Projekt budowlano wykonawczy branży budowlanej - Kosztorysy inwestorskie wraz z przedmiarami robót - Specyfikacje Techniczne Wykonania i Odbioru Robót Budowlanych 4.Opis stanu istniejącego budynku Budynek wolnostojący, pięciokondygnacyjny, na rzucie w kształcie litery L. Budynek składa się z dwóch segmentów, przedzielonych dylatacją. Wejście główne do budynku znajduje się od strony wschodniej, poprzez klatkę schodową. Obiekt posiada dodatkowo wejście poprzez zewnętrzne schody od strony północnej oraz wejście od strony zachodniej przez zamkniętą klatkę schodową. W budynku niektóre pomieszczenia przyziemia dostępne są bezpośrednio z poziomu terenu. Układ funkcjonalny budynku pomieszczenia dostępne są z wewnętrznego korytarza. Ostatnią kondygnację stanowi nieużytkowe poddasze. W pionie kondygnacje skomunikowane są dwiema klatkami schodowymi, zlokalizowanymi po przeciwnych stronach korytarza, na dłuższej osi budynku. Klatki schodowe łączą wszystkie kondygnacje. Konstrukcja budynku tradycyjna murowana. Stropy i stropodach żelbetowe prefabrykowane. Dach dwuspadowy, kryty papą. Obróbki blacharskie i orynnowanie stalowe. Ścianki działowe wykonane z płyt GK lub murowane. Powierzchnia ścian tynkowana. W większości pomieszczeń znajdują się okładziny z płytek ceramicznych. Podłogi pomieszczeń wykończone Posadzkami lastrico, PCV lub panelami podłogowymi. Stolarka okienna z PCV. 5.Opis funkcji Budynek jest użytkowany do celów badawczych i doświadczalnych przez Inspektorat Weterynarii. W chwili obecnej jest użytkowany z przeznaczeniem. 3

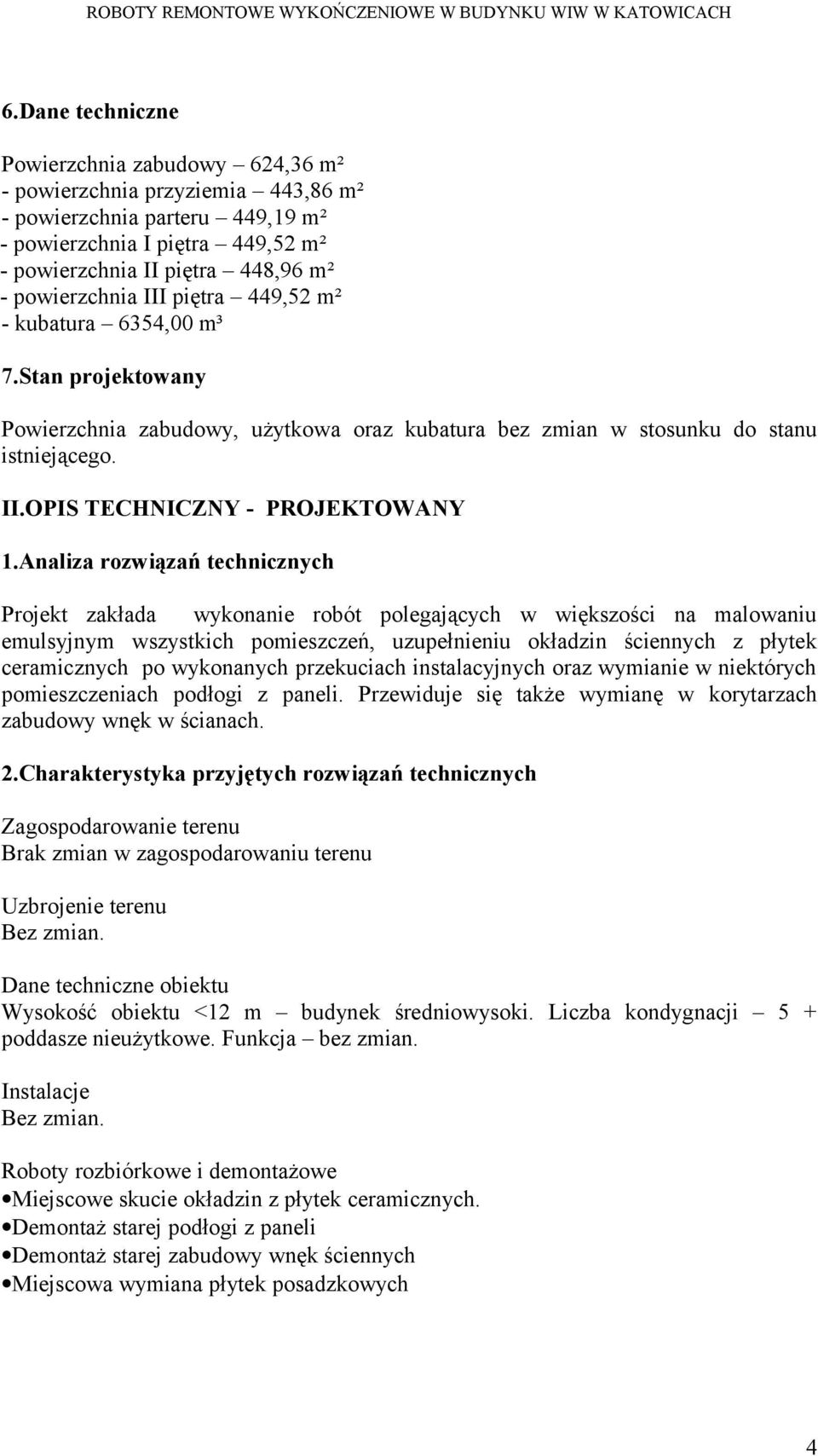

4 6.Dane techniczne Powierzchnia zabudowy 624,36 m² - powierzchnia przyziemia 443,86 m² - powierzchnia parteru 449,19 m² - powierzchnia I piętra 449,52 m² - powierzchnia II piętra 448,96 m² - powierzchnia III piętra 449,52 m² - kubatura 6354,00 m³ 7.Stan projektowany Powierzchnia zabudowy, użytkowa oraz kubatura bez zmian w stosunku do stanu istniejącego. II.OPIS TECHNICZNY - PROJEKTOWANY 1.Analiza rozwiązań technicznych Projekt zakłada wykonanie robót polegających w większości na malowaniu emulsyjnym wszystkich pomieszczeń, uzupełnieniu okładzin ściennych z płytek ceramicznych po wykonanych przekuciach instalacyjnych oraz wymianie w niektórych pomieszczeniach podłogi z paneli. Przewiduje się także wymianę w korytarzach zabudowy wnęk w ścianach. 2.Charakterystyka przyjętych rozwiązań technicznych Zagospodarowanie terenu Brak zmian w zagospodarowaniu terenu Uzbrojenie terenu Bez zmian. Dane techniczne obiektu Wysokość obiektu <12 m budynek średniowysoki. Liczba kondygnacji 5 + poddasze nieużytkowe. Funkcja bez zmian. Instalacje Bez zmian. Roboty rozbiórkowe i demontażowe Miejscowe skucie okładzin z płytek ceramicznych. Demontaż starej podłogi z paneli Demontaż starej zabudowy wnęk ściennych Miejscowa wymiana płytek posadzkowych 4

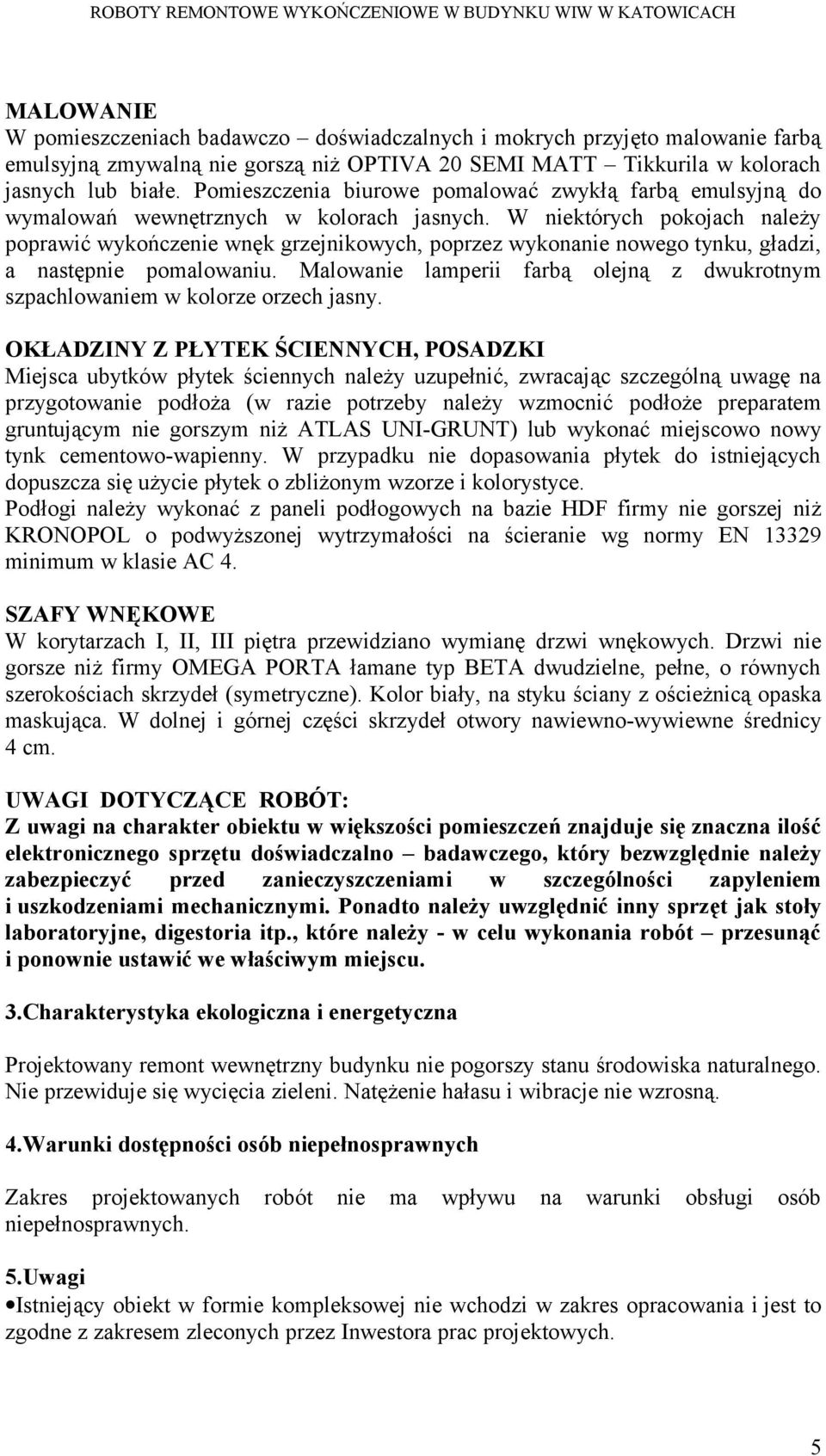

5 MALOWANIE W pomieszczeniach badawczo doświadczalnych i mokrych przyjęto malowanie farbą emulsyjną zmywalną nie gorszą niż OPTIVA 20 SEMI MATT Tikkurila w kolorach jasnych lub białe. Pomieszczenia biurowe pomalować zwykłą farbą emulsyjną do wymalowań wewnętrznych w kolorach jasnych. W niektórych pokojach należy poprawić wykończenie wnęk grzejnikowych, poprzez wykonanie nowego tynku, gładzi, a następnie pomalowaniu. Malowanie lamperii farbą olejną z dwukrotnym szpachlowaniem w kolorze orzech jasny. OKŁADZINY Z PŁYTEK ŚCIENNYCH, POSADZKI Miejsca ubytków płytek ściennych należy uzupełnić, zwracając szczególną uwagę na przygotowanie podłoża (w razie potrzeby należy wzmocnić podłoże preparatem gruntującym nie gorszym niż ATLAS UNI-GRUNT) lub wykonać miejscowo nowy tynk cementowo-wapienny. W przypadku nie dopasowania płytek do istniejących dopuszcza się użycie płytek o zbliżonym wzorze i kolorystyce. Podłogi należy wykonać z paneli podłogowych na bazie HDF firmy nie gorszej niż KRONOPOL o podwyższonej wytrzymałości na ścieranie wg normy EN minimum w klasie AC 4. SZAFY WNĘKOWE W korytarzach I, II, III piętra przewidziano wymianę drzwi wnękowych. Drzwi nie gorsze niż firmy OMEGA PORTA łamane typ BETA dwudzielne, pełne, o równych szerokościach skrzydeł (symetryczne). Kolor biały, na styku ściany z ościeżnicą opaska maskująca. W dolnej i górnej części skrzydeł otwory nawiewno-wywiewne średnicy 4 cm. UWAGI DOTYCZĄCE ROBÓT: Z uwagi na charakter obiektu w większości pomieszczeń znajduje się znaczna ilość elektronicznego sprzętu doświadczalno badawczego, który bezwzględnie należy zabezpieczyć przed zanieczyszczeniami w szczególności zapyleniem i uszkodzeniami mechanicznymi. Ponadto należy uwzględnić inny sprzęt jak stoły laboratoryjne, digestoria itp., które należy - w celu wykonania robót przesunąć i ponownie ustawić we właściwym miejscu. 3.Charakterystyka ekologiczna i energetyczna Projektowany remont wewnętrzny budynku nie pogorszy stanu środowiska naturalnego. Nie przewiduje się wycięcia zieleni. Natężenie hałasu i wibracje nie wzrosną. 4.Warunki dostępności osób niepełnosprawnych Zakres projektowanych robót nie ma wpływu na warunki obsługi osób niepełnosprawnych. 5.Uwagi Istniejący obiekt w formie kompleksowej nie wchodzi w zakres opracowania i jest to zgodne z zakresem zleconych przez Inwestora prac projektowych. 5

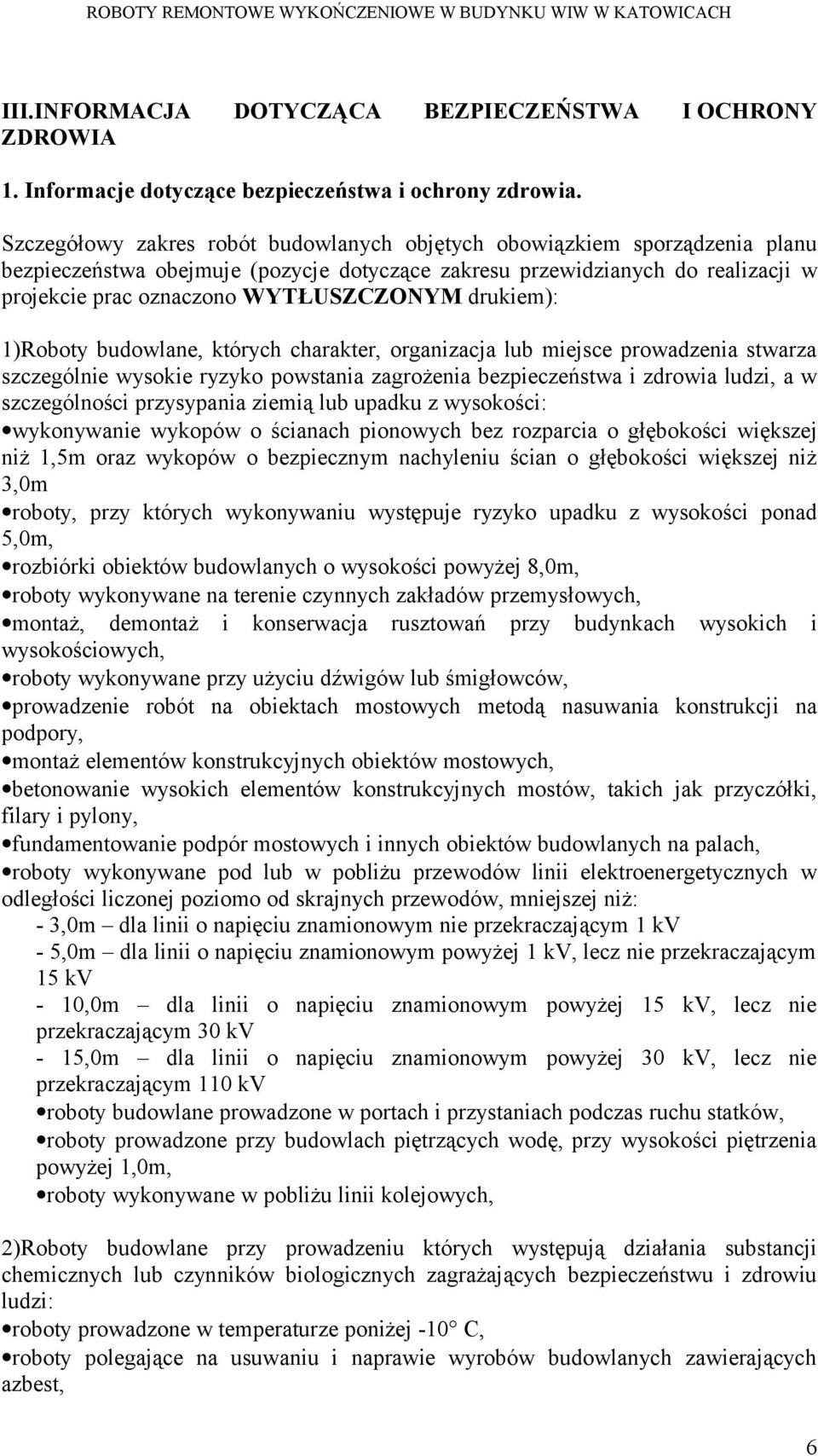

6 III.INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 1. Informacje dotyczące bezpieczeństwa i ochrony zdrowia. Szczegółowy zakres robót budowlanych objętych obowiązkiem sporządzenia planu bezpieczeństwa obejmuje (pozycje dotyczące zakresu przewidzianych do realizacji w projekcie prac oznaczono WYTŁUSZCZONYM drukiem): 1)Roboty budowlane, których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi, a w szczególności przysypania ziemią lub upadku z wysokości: wykonywanie wykopów o ścianach pionowych bez rozparcia o głębokości większej niż 1,5m oraz wykopów o bezpiecznym nachyleniu ścian o głębokości większej niż 3,0m roboty, przy których wykonywaniu występuje ryzyko upadku z wysokości ponad 5,0m, rozbiórki obiektów budowlanych o wysokości powyżej 8,0m, roboty wykonywane na terenie czynnych zakładów przemysłowych, montaż, demontaż i konserwacja rusztowań przy budynkach wysokich i wysokościowych, roboty wykonywane przy użyciu dźwigów lub śmigłowców, prowadzenie robót na obiektach mostowych metodą nasuwania konstrukcji na podpory, montaż elementów konstrukcyjnych obiektów mostowych, betonowanie wysokich elementów konstrukcyjnych mostów, takich jak przyczółki, filary i pylony, fundamentowanie podpór mostowych i innych obiektów budowlanych na palach, roboty wykonywane pod lub w pobliżu przewodów linii elektroenergetycznych w odległości liczonej poziomo od skrajnych przewodów, mniejszej niż: - 3,0m dla linii o napięciu znamionowym nie przekraczającym 1 kv - 5,0m dla linii o napięciu znamionowym powyżej 1 kv, lecz nie przekraczającym 15 kv - 10,0m dla linii o napięciu znamionowym powyżej 15 kv, lecz nie przekraczającym 30 kv - 15,0m dla linii o napięciu znamionowym powyżej 30 kv, lecz nie przekraczającym 110 kv roboty budowlane prowadzone w portach i przystaniach podczas ruchu statków, roboty prowadzone przy budowlach piętrzących wodę, przy wysokości piętrzenia powyżej 1,0m, roboty wykonywane w pobliżu linii kolejowych, 2)Roboty budowlane przy prowadzeniu których występują działania substancji chemicznych lub czynników biologicznych zagrażających bezpieczeństwu i zdrowiu ludzi: roboty prowadzone w temperaturze poniżej -10 C, roboty polegające na usuwaniu i naprawie wyrobów budowlanych zawierających azbest, 6

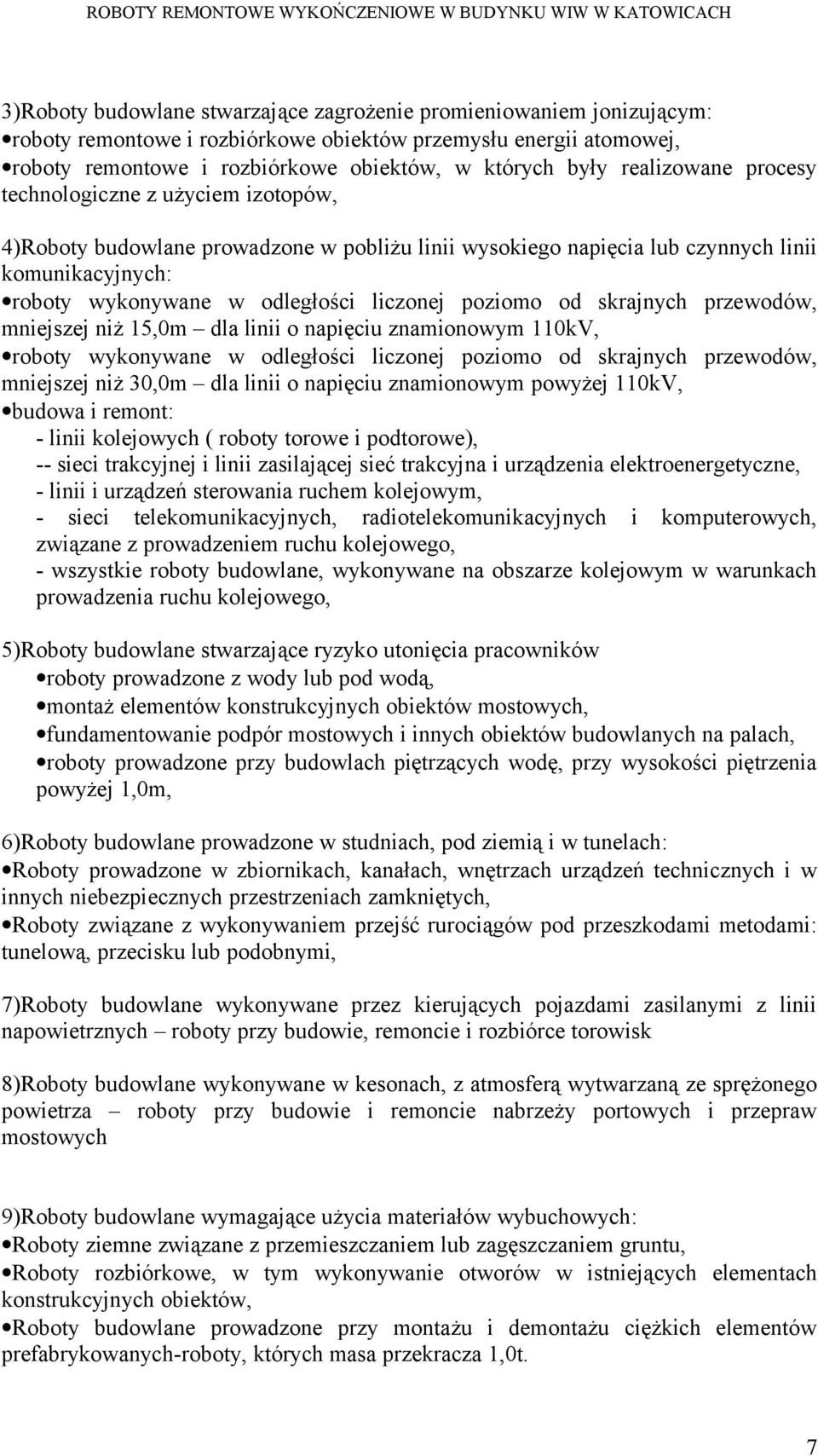

7 3)Roboty budowlane stwarzające zagrożenie promieniowaniem jonizującym: roboty remontowe i rozbiórkowe obiektów przemysłu energii atomowej, roboty remontowe i rozbiórkowe obiektów, w których były realizowane procesy technologiczne z użyciem izotopów, 4)Roboty budowlane prowadzone w pobliżu linii wysokiego napięcia lub czynnych linii komunikacyjnych: roboty wykonywane w odległości liczonej poziomo od skrajnych przewodów, mniejszej niż 15,0m dla linii o napięciu znamionowym 110kV, roboty wykonywane w odległości liczonej poziomo od skrajnych przewodów, mniejszej niż 30,0m dla linii o napięciu znamionowym powyżej 110kV, budowa i remont: - linii kolejowych ( roboty torowe i podtorowe), -- sieci trakcyjnej i linii zasilającej sieć trakcyjna i urządzenia elektroenergetyczne, - linii i urządzeń sterowania ruchem kolejowym, - sieci telekomunikacyjnych, radiotelekomunikacyjnych i komputerowych, związane z prowadzeniem ruchu kolejowego, - wszystkie roboty budowlane, wykonywane na obszarze kolejowym w warunkach prowadzenia ruchu kolejowego, 5)Roboty budowlane stwarzające ryzyko utonięcia pracowników roboty prowadzone z wody lub pod wodą, montaż elementów konstrukcyjnych obiektów mostowych, fundamentowanie podpór mostowych i innych obiektów budowlanych na palach, roboty prowadzone przy budowlach piętrzących wodę, przy wysokości piętrzenia powyżej 1,0m, 6)Roboty budowlane prowadzone w studniach, pod ziemią i w tunelach: Roboty prowadzone w zbiornikach, kanałach, wnętrzach urządzeń technicznych i w innych niebezpiecznych przestrzeniach zamkniętych, Roboty związane z wykonywaniem przejść rurociągów pod przeszkodami metodami: tunelową, przecisku lub podobnymi, 7)Roboty budowlane wykonywane przez kierujących pojazdami zasilanymi z linii napowietrznych roboty przy budowie, remoncie i rozbiórce torowisk 8)Roboty budowlane wykonywane w kesonach, z atmosferą wytwarzaną ze sprężonego powietrza roboty przy budowie i remoncie nabrzeży portowych i przepraw mostowych 9)Roboty budowlane wymagające użycia materiałów wybuchowych: Roboty ziemne związane z przemieszczaniem lub zagęszczaniem gruntu, Roboty rozbiórkowe, w tym wykonywanie otworów w istniejących elementach konstrukcyjnych obiektów, Roboty budowlane prowadzone przy montażu i demontażu ciężkich elementów prefabrykowanych-roboty, których masa przekracza 1,0t. 7

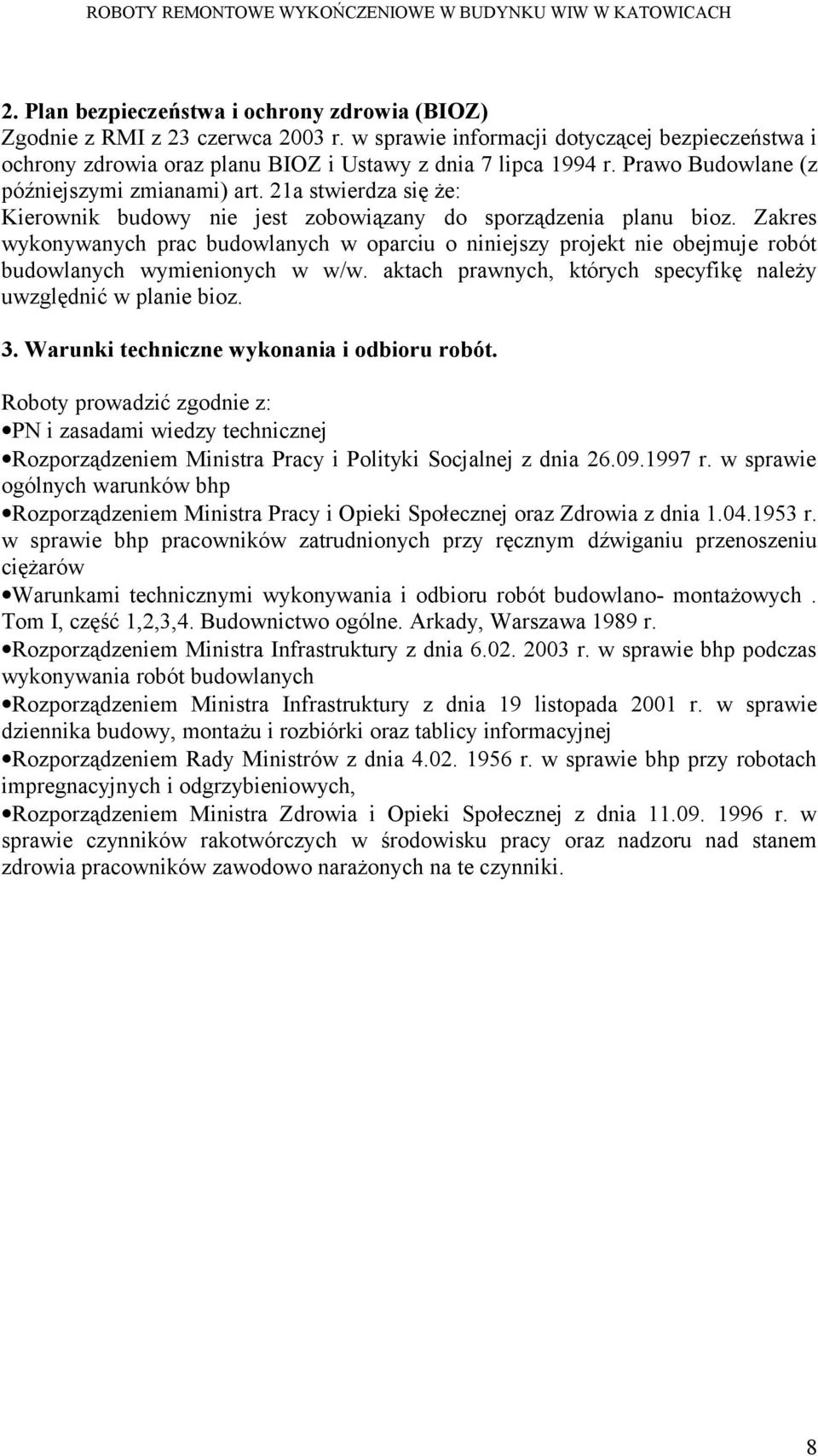

8 2. Plan bezpieczeństwa i ochrony zdrowia (BIOZ) Zgodnie z RMI z 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu BIOZ i Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (z późniejszymi zmianami) art. 21a stwierdza się że: Kierownik budowy nie jest zobowiązany do sporządzenia planu bioz. Zakres wykonywanych prac budowlanych w oparciu o niniejszy projekt nie obejmuje robót budowlanych wymienionych w w/w. aktach prawnych, których specyfikę należy uwzględnić w planie bioz. 3. Warunki techniczne wykonania i odbioru robót. Roboty prowadzić zgodnie z: PN i zasadami wiedzy technicznej Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia r. w sprawie ogólnych warunków bhp Rozporządzeniem Ministra Pracy i Opieki Społecznej oraz Zdrowia z dnia r. w sprawie bhp pracowników zatrudnionych przy ręcznym dźwiganiu przenoszeniu ciężarów Warunkami technicznymi wykonywania i odbioru robót budowlano- montażowych. Tom I, część 1,2,3,4. Budownictwo ogólne. Arkady, Warszawa 1989 r. Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie bhp podczas wykonywania robót budowlanych Rozporządzeniem Ministra Infrastruktury z dnia 19 listopada 2001 r. w sprawie dziennika budowy, montażu i rozbiórki oraz tablicy informacyjnej Rozporządzeniem Rady Ministrów z dnia r. w sprawie bhp przy robotach impregnacyjnych i odgrzybieniowych, Rozporządzeniem Ministra Zdrowia i Opieki Społecznej z dnia r. w sprawie czynników rakotwórczych w środowisku pracy oraz nadzoru nad stanem zdrowia pracowników zawodowo narażonych na te czynniki. 8
