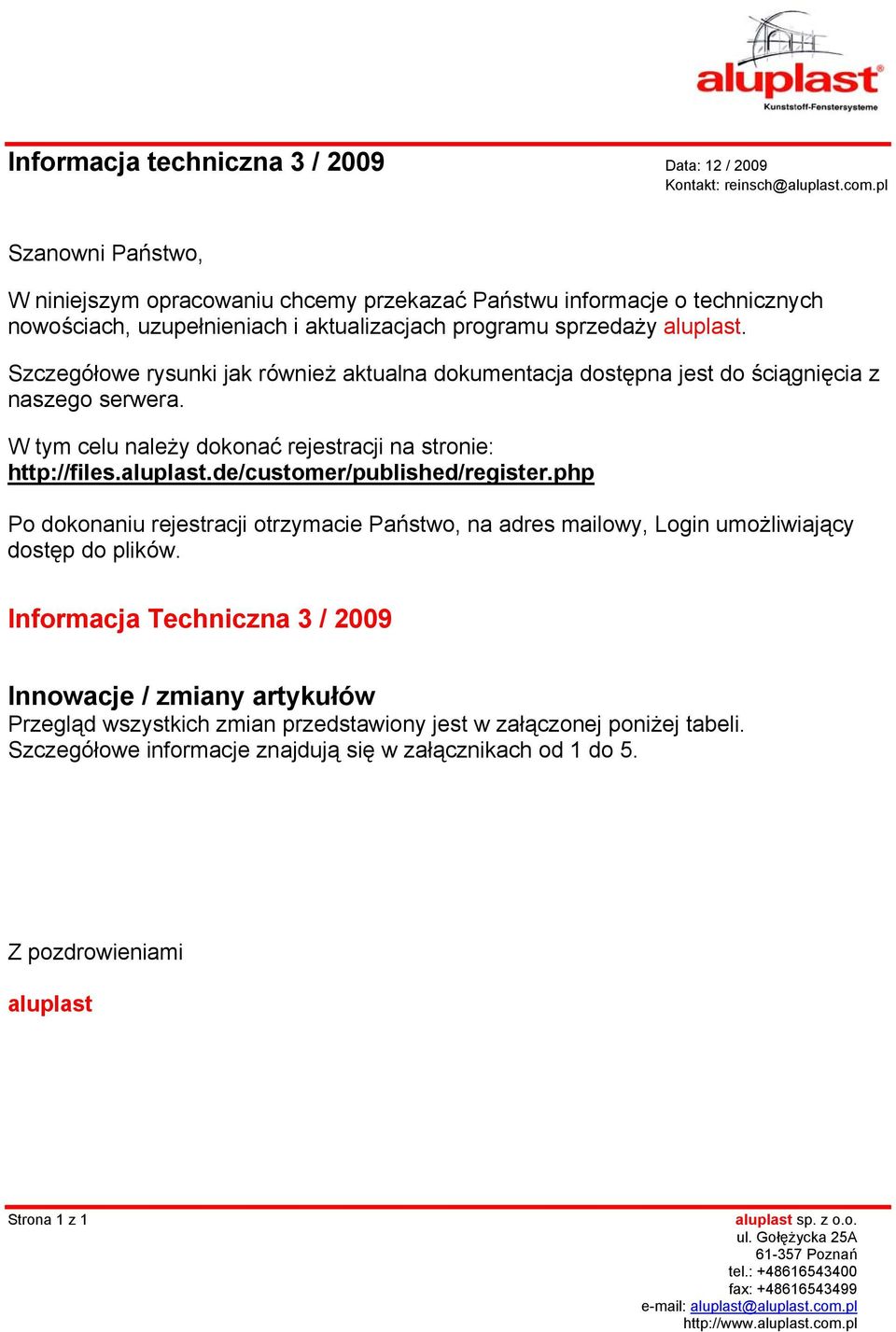

1 Informacja techniczna 3 / 2009 Data: 12 / 2009 Kontakt: reinsch@aluplast.com.pl Szanowni Państwo, W niniejszym opracowaniu chcemy przekazać Państwu informacje o technicznych nowościach, uzupełnieniach i aktualizacjach programu sprzedaży aluplast. Szczegółowe rysunki jak również aktualna dokumentacja dostępna jest do ściągnięcia z naszego serwera. W tym celu należy dokonać rejestracji na stronie: Po dokonaniu rejestracji otrzymacie Państwo, na adres mailowy, Login umożliwiający dostęp do plików. Informacja Techniczna 3 / 2009 Innowacje / zmiany artykułów Przegląd wszystkich zmian przedstawiony jest w załączonej poniżej tabeli. Szczegółowe informacje znajdują się w załącznikach od 1 do 5. Z pozdrowieniami aluplast Strona 1 z 1 aluplast sp. z o.o. ul. Gołężycka 25A Poznań tel.: fax: aluplast@aluplast.com.pl

Szczegółowe rysunki jak również aktualna dokumentacja dostępna jest do ściągnięcia z naszego serwera. W tym celu należy dokonać rejestracji na stronie: http://files.aluplast.

2 Zmiany i nowości w programie produktów aluplast Rysunek Nr artykułu Nazwa Opis Łącznik słupka / żółty Łącznik słupka do okiennic, żółty zostaje zmieniony na Łącznik słupka / srebrny srebrny. Zmiana Listwa mocująca 16mm Zmianie uległa listwa mocująca do okiennic Szczegóły w załączniku Anlage_1. 65x x 090 Zmiana Blok uszczelniający bez uszcz. szczotkowych Blok uszczelniający z uszcz. szczotkowymi Blok uszczelniający do okien przesuwnych 65x bez uszczelke szczotkowych zostaje zastąpiony przez artykuł 60x 090, sprzedawany w komplecie z uszczelkami szczotkowymi. Zmiana Adapter do wklejania szyby / bonding inside Wprowadzony zostaje do programu sprzedaży adapter do wklejania szyby przeznaczo do stosowania w standardowych profilach z wzmocnieniami stalowymi, białych i kolorowych. Szczególnie zalecany do stosowania w drzwiach balkonowych, wejściowych, PSK, HST i oknach o podwyższonej odporności na włamanie WK2. Rozmieszczenie wkrętów mocujących analogicznie Nowość jak przy mocowaniu wzmocnień: profile białe max. 30cm, profile kolorowe max. 25cm. (patrz Anlage_2) Nakładka aluminiowa Wprowadzony zostaje nowa nakładka aluminiowa , do skrzydeł systemy IDEAL x20 / 150 x90. (patrz Anlage_3) Nowość Informacja Techniczna 03_2009 Strona 1 z 5

65x 011 60x 090 Zmiana Blok uszczelniający bez uszcz. szczotkowych Blok uszczelniający z uszcz.

3 Zmiany i nowości w programie produktów aluplast Rysunek Nr artykułu Nazwa Opis Dodatki Historyk Artykuły , , , , , , , i zostają wycofane z programu sprzedaży. Jako alternatywę można stosować artykuły firmy Schüring. Wycofany 140 x Skrzydło niezlicowane 105mm Wzmocnienie U 50x40x2mm Wzmocnienie O 40x35x1,5mm Wzmocnienie O 40x35x2mm Zmieniony został kształt komory wzmocnienia i rowka okuciowego w skrzydle 140 x30. Pasujące wzmocnienia to , i Szczegóły patrz - Anlage_4. Zmiana / / / x 312 Listwa przyszybowa 28mm Listwa przyszybowa 28mm Listwa przyszybowa 24mm Uszczelka naprawcza listwy przyszybowej Wycofana zostaje z programu sprzedaży listwa przyszybowa Roundline / Jako alternatywę można stosować listwę Classic-line / lub Round-line / z 6mm uszczelką naprawczą 42x 312. Wycofany Kalkulator energetyczny "Energiesparrechner" Od teraz dostępny jest do pobrania z naszego serwera, w dziale "Fenster-EDV" kalkulator do obliczania oszczędności energii. Nowość Informacja Techniczna 03_2009 Strona 2 z 5

Wycofany 140 x30 249 031 229 114 229 115 Skrzydło niezlicowane 105mm Wzmocnienie U 50x40x2mm Wzmocnienie O 40x35x1,5mm Wzmocnienie O 40x35x2mm Zmieniony został kształt komory wzmocnienia i rowka

4 Zmiany i nowości w programie produktów aluplast Rysunek Nr artykułu Nazwa Opis Dokumentacja techniczna Dotychczasowy katalog techniczny IDEAŁ IDEAŁ 7000 został podzielony na wersję dla producentów "IDEAL -Allgemein" z rozdziałami statyka, technologia i montaż (stan: deutsch nr art ) i wersję dla architektów "IDEAL Zusatzprofile / Info Zubehör - Allgemein" z rozdziałami profile i dodatki (stan: deutsch nr art ). Dokumentacja techniczna Dostępna jest nowa dokumentacja w zakresie: - Katalog okiennic dla producentów "Klappladen 48mm (stan: deutsch nr art ), - Katalog okiennic dla architektów "Klappladen 48mm (stan: deutsch ) - Katalog z współczynnikami przenikania ciepła dla okna referencyjnego "Produktdatenblatt" (stan: deutsch nr art. Info ) Software Od teraz dostępna jest do pobrania z naszego serwera najnowsza wersja programu "Planung & Ausschreibung" wersja x x Nowość Zmiana Prowadnica do rolet 30mm Ślizg Prowadnica do rolet 30mm Ślizg Trawersa rolety, wewnętrzna Wzmocnienie trawersy 1,5mm Od 1 stycznia 2010 roku wycofane zostaja ze sprzedaży artykuły 12x 110, , 12x i Zmieniona została trawersa do rolet Nowe rozwiązanie ułatwia montaż i umożliwia stosowanie trawersy razem ze wzmocnieniem Szczegóły patrz - Anlage_5. Zmiana Informacja Techniczna 03_2009 Strona 3 z 5

5 Zmiany i nowości w programie produktów aluplast Rysunek Nr artykułu Nazwa Opis Wzmocnienie zamknięte 35x20x1,5mm Wprowadzone zostaje do programu sprzedaży nowe wzmocnienie zamknięte do słupków 120 x41, 120 x45, 140 x41, 140 x47, 140 x48, 150 x43 i ram 150 x02, 150 x11. Szczegóły patrz - Anlage_ x45 Nowość Łączni słupka 180 x45 Przewiązka 104mm Wprowadzony zostaje nowy łącznik do słupka 180 x Nowość Płaskownik 30x2,5mm Płaskownik 40x2,5mm Płaskownik 50x2,5mm Płaskownik 70x2,5mm Płaskownik 80x2,5mm Zmianie uległy wymiary płaskowników maskujących , , , i Szczegóły patrz - Anlage_7. Zmiana Rama renowacyjna 95mm Rama renowacyjna zostaje przekonstruowana na ramę Round-line. Zmianie ulega również szczelina montażowa kątownikaod roku dostępna jest pod nr artykułu Szczegóły patrz - Anlage_8. Zmiana Poszerzenie Od marca 2010 roku dostępne jest poszerzenie o zmienionej wysokości 130mm i zmienionych klipsach mocujących. Szczegóły patrz - Anlage_9. Zmiana Informacja Techniczna 03_2009 Strona 4 z 5

685 145 180 x45 Nowość Łączni słupka 180 x45 Przewiązka 104mm Wprowadzony zostaje nowy łącznik 685 145 do słupka 180 x45.

6 Zmiany i nowości w programie produktów aluplast Rysunek Nr artykułu Nazwa Opis Rama 80mm Od 2010 roku dostępna jest nowa rama powerdur-inside (IDEAL 8000 ) Classic-line. Szczegóły patrz - Anlage_10. Nowość Skrzydło 77mm Od 2010 roku dostępne jest nowe skrzydło powerdur-inside (IDEAL 8000 ) Classic-line. Szczegóły patrz - Anlage_ Nowość Słupek 104mm Wzmocnienie O 45x20x2mm Wzmocnienie O 45x20x3mm Od 2010 roku dostępny jest nowy słupek 104mm (IDEAL 8000 ) Classic-line z wzmocnieniami i Szczegóły patrz - Anlage_12. Nowość Słupek ruchomy 64mm Od 2010 roku dostępny jest nowy słupek ruchomy 64mm (IDEAL 8000 ) Classic-line z wzmocnieniem i zaślepką Szczegóły patrz - Anlage_13. Nowość Zaślepka słupka ruchomego Od 2010 roku dostępna jest nowa zaślepka słupka ruchomego (IDEAL 8000 ). Szczegóły patrz - Anlage_13. Nowość Informacja Techniczna 03_2009 Strona 5 z 5

180 044 229 102 229 103 Nowość Słupek 104mm Wzmocnienie O 45x20x2mm Wzmocnienie O 45x20x3mm Od 2010 roku dostępny jest nowy słupek 104mm 180 044 (IDEAL 8000 ) Classic-line z wzmocnieniami 229 102 i

16 Flachleisten WEISS vorübergehend!! Dekor Artikel Nr. Bezeichnung ALT Bezeichnung NEU Artikel Nr. NEU Artikel Nr. NEU Flachleiste 25x3 Flachleiste 30x2, xx Flachleiste 35x3 Flachleiste 40x2, nicht verfügbar Flachleiste 45x3 Flachleiste 50x2, xx Flachleiste 55x3 Flachleiste 70x2, xx Flachleiste 80x3 Flachleiste 80x2, nicht verfügbar Flachleisten.xls

NEU 120256 Flachleiste 25x3 Flachleiste 30x2,5 1202560000098 1202562xx 120257 Flachleiste 35x3 Flachleiste 40x2,5

22 IDEAL 8000 Dezember E 01 Kapitel 180x64 STULP 64mm Seite Stulp-Endkappe small mullion battement scambio battuta batiente Classic-line ** Armierungen im Profil mit Fensterbohrschrauben befestigen. z.b.: FDM2 M4 x 13mm oder komplett durchschrauben s=2.0mm 4,3* * Ix-Wert in cm4 ** werkseitig eingebrachte Dichtung(en): siehe gültige Preisliste Technische Änderungen und Irrtümer vorbehalten! Maßstab: 02_E_01_8* 1:1 Hauptprofile: Stulp-Profile Stulp, 64mm: 180x64
