KANALIZACJA SANITARNA Z PRZEPOMPOWNIĄ I RUROCIĄG TŁOCZNY DLA WSI KALISKA, MICHARZEWO I TARNOWO PAŁUCKIE T E C H N I C Z N Y

Transkrypt

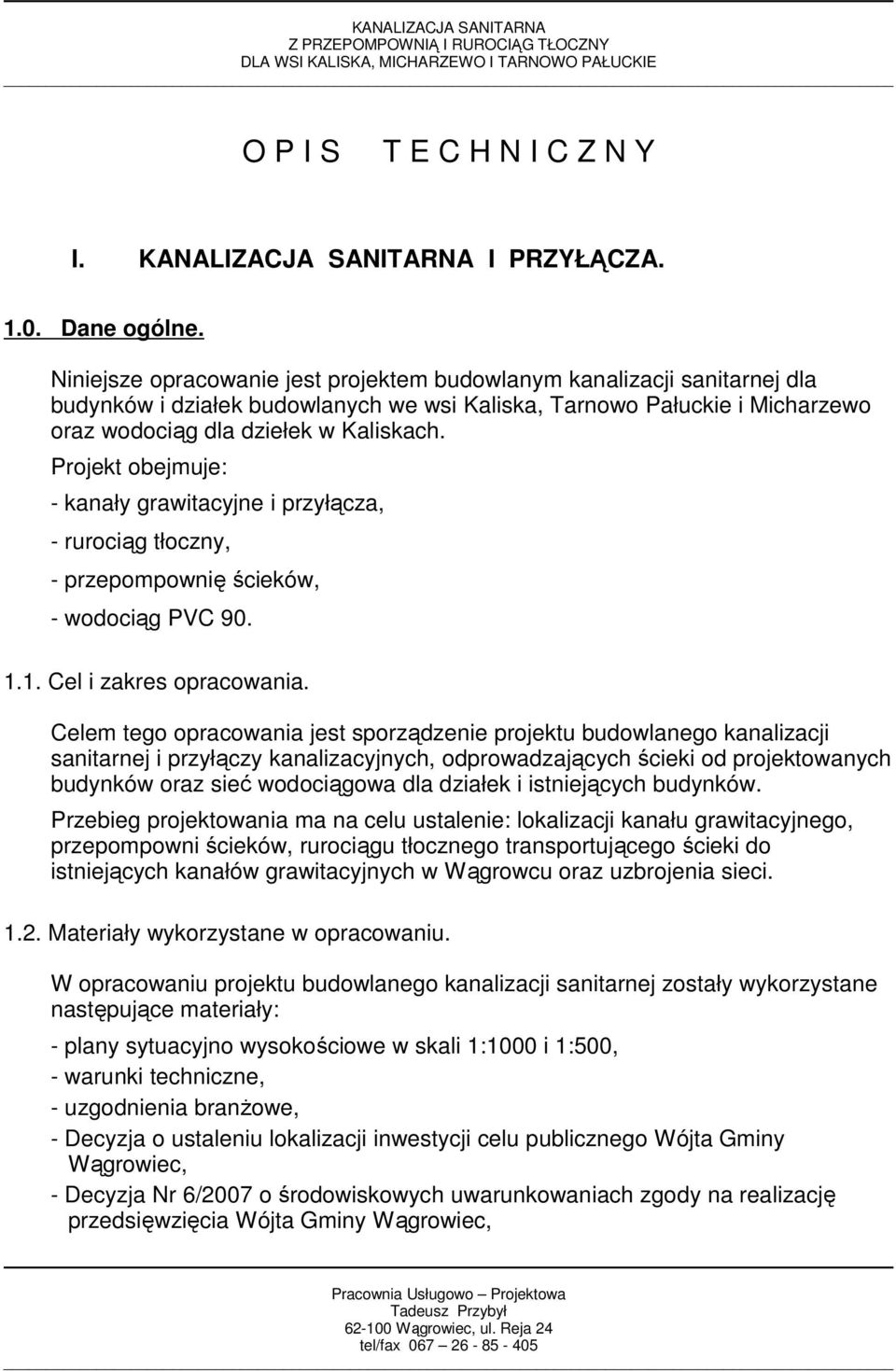

1 O P I S T E C H N I C Z N Y I. KANALIZACJA SANITARNA I PRZYŁĄCZA Dane ogólne. Niniejsze opracowanie jest projektem budowlanym kanalizacji sanitarnej dla budynków i działek budowlanych we wsi Kaliska, Tarnowo Pałuckie i Micharzewo oraz wodociąg dla dziełek w Kaliskach. Projekt obejmuje: - kanały grawitacyjne i przyłącza, - rurociąg tłoczny, - przepompownię ścieków, - wodociąg PVC Cel i zakres opracowania. Celem tego opracowania jest sporządzenie projektu budowlanego kanalizacji sanitarnej i przyłączy kanalizacyjnych, odprowadzających ścieki od projektowanych budynków oraz sieć wodociągowa dla działek i istniejących budynków. Przebieg projektowania ma na celu ustalenie: lokalizacji kanału grawitacyjnego, przepompowni ścieków, rurociągu tłocznego transportującego ścieki do istniejących kanałów grawitacyjnych w Wągrowcu oraz uzbrojenia sieci Materiały wykorzystane w opracowaniu. W opracowaniu projektu budowlanego kanalizacji sanitarnej zostały wykorzystane następujące materiały: - plany sytuacyjno wysokościowe w skali 1:1000 i 1:500, - warunki techniczne, - uzgodnienia branŝowe, - Decyzja o ustaleniu lokalizacji inwestycji celu publicznego Wójta Gminy Wągrowiec, - Decyzja Nr 6/2007 o środowiskowych uwarunkowaniach zgody na realizację przedsięwzięcia Wójta Gminy Wągrowiec,

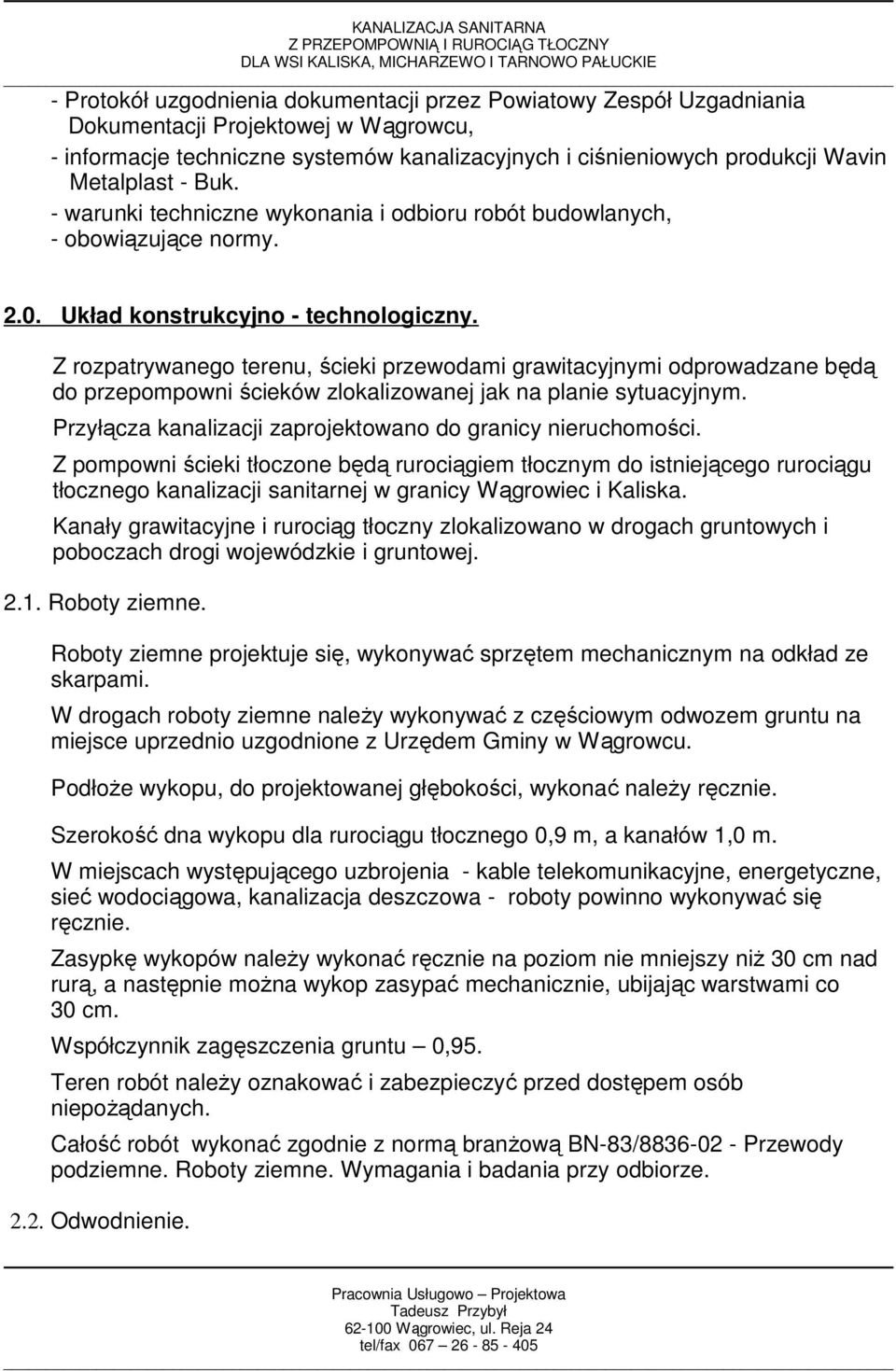

2 - Protokół uzgodnienia dokumentacji przez Powiatowy Zespół Uzgadniania Dokumentacji Projektowej w Wągrowcu, - informacje techniczne systemów kanalizacyjnych i ciśnieniowych produkcji Wavin Metalplast - Buk. - warunki techniczne wykonania i odbioru robót budowlanych, - obowiązujące normy Układ konstrukcyjno - technologiczny. Z rozpatrywanego terenu, ścieki przewodami grawitacyjnymi odprowadzane będą do przepompowni ścieków zlokalizowanej jak na planie sytuacyjnym. Przyłącza kanalizacji zaprojektowano do granicy nieruchomości. Z pompowni ścieki tłoczone będą rurociągiem tłocznym do istniejącego rurociągu tłocznego kanalizacji sanitarnej w granicy Wągrowiec i Kaliska. Kanały grawitacyjne i rurociąg tłoczny zlokalizowano w drogach gruntowych i poboczach drogi wojewódzkie i gruntowej Roboty ziemne. Roboty ziemne projektuje się, wykonywać sprzętem mechanicznym na odkład ze skarpami. W drogach roboty ziemne naleŝy wykonywać z częściowym odwozem gruntu na miejsce uprzednio uzgodnione z Urzędem Gminy w Wągrowcu. PodłoŜe wykopu, do projektowanej głębokości, wykonać naleŝy ręcznie. Szerokość dna wykopu dla rurociągu tłocznego 0,9 m, a kanałów 1,0 m. W miejscach występującego uzbrojenia - kable telekomunikacyjne, energetyczne, sieć wodociągowa, kanalizacja deszczowa - roboty powinno wykonywać się ręcznie. Zasypkę wykopów naleŝy wykonać ręcznie na poziom nie mniejszy niŝ 30 cm nad rurą, a następnie moŝna wykop zasypać mechanicznie, ubijając warstwami co 30 cm. Współczynnik zagęszczenia gruntu 0,95. Teren robót naleŝy oznakować i zabezpieczyć przed dostępem osób niepoŝądanych. Całość robót wykonać zgodnie z normą branŝową BN-83/ Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze Odwodnienie.

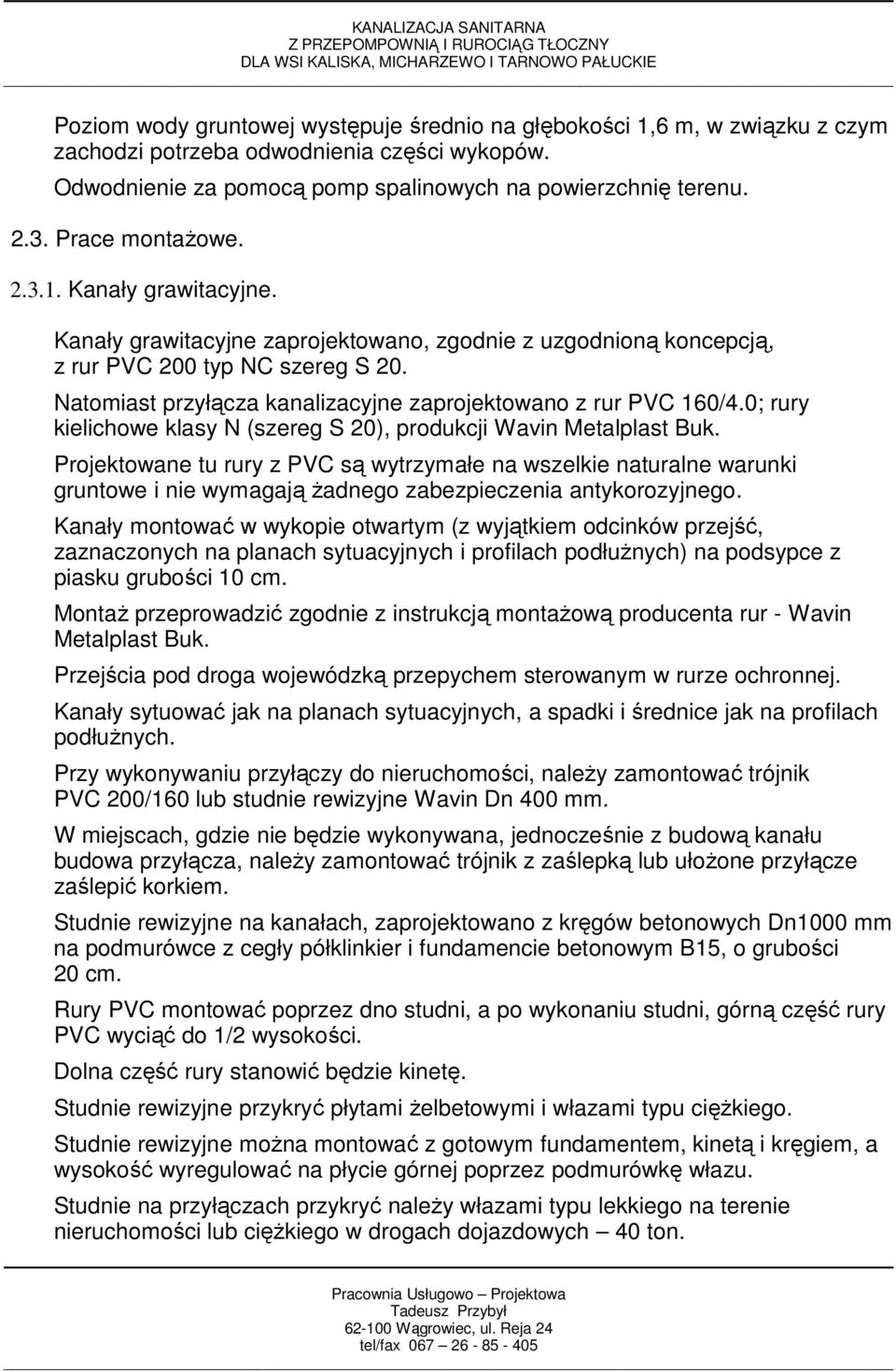

3 Poziom wody gruntowej występuje średnio na głębokości 1,6 m, w związku z czym zachodzi potrzeba odwodnienia części wykopów. Odwodnienie za pomocą pomp spalinowych na powierzchnię terenu Prace montaŝowe Kanały grawitacyjne. Kanały grawitacyjne zaprojektowano, zgodnie z uzgodnioną koncepcją, z rur PVC 200 typ NC szereg S 20. Natomiast przyłącza kanalizacyjne zaprojektowano z rur PVC 160/4.0; rury kielichowe klasy N (szereg S 20), produkcji Wavin Metalplast Buk. Projektowane tu rury z PVC są wytrzymałe na wszelkie naturalne warunki gruntowe i nie wymagają Ŝadnego zabezpieczenia antykorozyjnego. Kanały montować w wykopie otwartym (z wyjątkiem odcinków przejść, zaznaczonych na planach sytuacyjnych i profilach podłuŝnych) na podsypce z piasku grubości 10 cm. MontaŜ przeprowadzić zgodnie z instrukcją montaŝową producenta rur - Wavin Metalplast Buk. Przejścia pod droga wojewódzką przepychem sterowanym w rurze ochronnej. Kanały sytuować jak na planach sytuacyjnych, a spadki i średnice jak na profilach podłuŝnych. Przy wykonywaniu przyłączy do nieruchomości, naleŝy zamontować trójnik PVC 200/160 lub studnie rewizyjne Wavin Dn 400 mm. W miejscach, gdzie nie będzie wykonywana, jednocześnie z budową kanału budowa przyłącza, naleŝy zamontować trójnik z zaślepką lub ułoŝone przyłącze zaślepić korkiem. Studnie rewizyjne na kanałach, zaprojektowano z kręgów betonowych Dn1000 mm na podmurówce z cegły półklinkier i fundamencie betonowym B15, o grubości 20 cm. Rury PVC montować poprzez dno studni, a po wykonaniu studni, górną część rury PVC wyciąć do 1/2 wysokości. Dolna część rury stanowić będzie kinetę. Studnie rewizyjne przykryć płytami Ŝelbetowymi i włazami typu cięŝkiego. Studnie rewizyjne moŝna montować z gotowym fundamentem, kinetą i kręgiem, a wysokość wyregulować na płycie górnej poprzez podmurówkę włazu. Studnie na przyłączach przykryć naleŝy włazami typu lekkiego na terenie nieruchomości lub cięŝkiego w drogach dojazdowych 40 ton.

4 Studnie rewizyjne na przyłączach moŝna wykonać typu Wavin Metalplast Buk Dn 400 mm. Kręgi betonowe, przed zamontowaniem, zabezpieczyć, z zewnątrz i od wewnątrz, pokrywając je dwa razy abizolem R + P (rzadki i półgęsty) Przewody tłoczne. Zaprojektowano przewody tłoczne z rur PVC 90 PN 10, produkcji Wavin Metalplast Buk. Rurociąg montować na podsypce z piasku grubości 10 cm i następnie obsypać piaskiem do poziomu 30 cm nad wierzch rury i zasypać sprzętem mechanicznym, na średniej głębokości 1,5 m. Na rurociągu tłocznym w studzience rewizyjnej Dn 1000 mm obok przepompowni w Micharzewie, zamontować przepływomierz elektromagnetyczny MAG-XE- SERW, firmy FISCHER & PORTER według załączonych kart katalogowych Pompownia. Zaprojektowano typową pompownię ścieków wraz ze zbiornikiem, dwoma pompami (zatapialne, do ścieków z urządzeniem rozdrabniającym) i skrzynką energetyczną, sterującą wraz z sygnalizacją i monitoringiem telefonii komórkowej. Parametry pompowni firmy Meprozet w Brzegu - w załączeniu. MontaŜ pompowni naleŝy wykonać w wykopie otwartym na płycie fundamentowej. Roboty montaŝowe pompowni i późniejszy rozruch przeprowadzić zgodnie z Dokumentacją Techniczno Roboczą producenta Kolizje z istniejącym uzbrojeniem. W miejscach występującego uzbrojenia, roboty ziemne prowadzić ręcznie, a na czas wykonywania robót kable i przewody zabezpieczyć przed uszkodzeniem przez podwieszenie. Ze względu, na niepełną inwentaryzację istniejącego uzbrojenia na planach sytuacyjnych, przed przystąpieniem do robót ziemnych, naleŝy dany fragment robót uzgodnić z właścicielem uzbrojenia Próba szczelności i ciśnienia Próba szczelności kanałów grawitacyjnych. Przed wykonaniem zasypki naleŝy zbadać szczelność poszczególnych odcinków kanału.

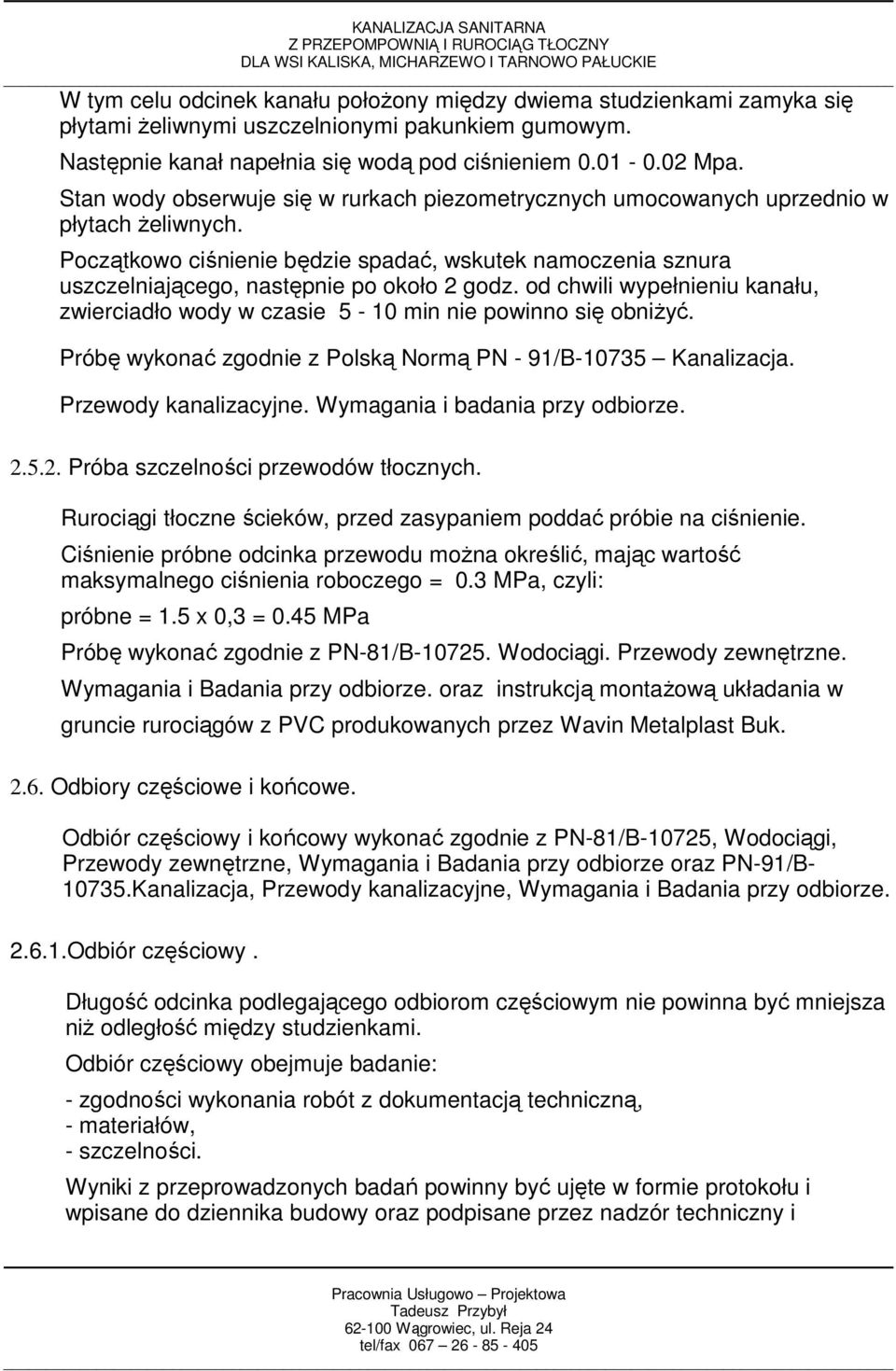

5 W tym celu odcinek kanału połoŝony między dwiema studzienkami zamyka się płytami Ŝeliwnymi uszczelnionymi pakunkiem gumowym. Następnie kanał napełnia się wodą pod ciśnieniem Mpa. Stan wody obserwuje się w rurkach piezometrycznych umocowanych uprzednio w płytach Ŝeliwnych. Początkowo ciśnienie będzie spadać, wskutek namoczenia sznura uszczelniającego, następnie po około 2 godz. od chwili wypełnieniu kanału, zwierciadło wody w czasie 5-10 min nie powinno się obniŝyć. Próbę wykonać zgodnie z Polską Normą PN - 91/B Kanalizacja. Przewody kanalizacyjne. Wymagania i badania przy odbiorze Próba szczelności przewodów tłocznych. Rurociągi tłoczne ścieków, przed zasypaniem poddać próbie na ciśnienie. Ciśnienie próbne odcinka przewodu moŝna określić, mając wartość maksymalnego ciśnienia roboczego = 0.3 MPa, czyli: próbne = 1.5 x 0,3 = 0.45 MPa Próbę wykonać zgodnie z PN-81/B Wodociągi. Przewody zewnętrzne. Wymagania i Badania przy odbiorze. oraz instrukcją montaŝową układania w gruncie rurociągów z PVC produkowanych przez Wavin Metalplast Buk Odbiory częściowe i końcowe. Odbiór częściowy i końcowy wykonać zgodnie z PN-81/B-10725, Wodociągi, Przewody zewnętrzne, Wymagania i Badania przy odbiorze oraz PN-91/B Kanalizacja, Przewody kanalizacyjne, Wymagania i Badania przy odbiorze Odbiór częściowy. Długość odcinka podlegającego odbiorom częściowym nie powinna być mniejsza niŝ odległość między studzienkami. Odbiór częściowy obejmuje badanie: - zgodności wykonania robót z dokumentacją techniczną, - materiałów, - szczelności. Wyniki z przeprowadzonych badań powinny być ujęte w formie protokołu i wpisane do dziennika budowy oraz podpisane przez nadzór techniczny i

6 członków komisji sprawdzającej Odbiór techniczny końcowy. Odbiór techniczny końcowy obejmuje : - sprawdzenie protokołów badań przeprowadzonych przy odbiorach częściowych, - sprawdzenie protokołów z rozruchu pompowni i pomiarów energetycznych, - sprawdzenie w dokumentacji zmian i uzupełnień, - sprawdzenie prawidłowego zakończenia i wykonania całości robót przewidzianych dokumentacją. Wyniki odbioru technicznego i końcowego naleŝy ująć w protokole. II. WODOCIĄG Dane ogólne. Przedmiotem niniejszego opracowania jest wykonanie rozbudowy sieci wodociągowej do dziełek w Kaliskach oraz przeniesienie studni wodomierzowej z wodomierzem z działki Nr 27/18 na działkę Nr 27/ Opis rozwiązań technicznych sieci. Średnice projektowanego wodociągu, przyjęto zgodnie z wydanymi warunkami technicznymi. Podłączenie do istniejącego wodociągu Dn 100 mm, wykonać poprzez wstawienie trójnika PVC Dn 110/90 wraz z zasuwami Dn 80 mm Wykonawstwo robót wodociągowych Materiały i armatura. Sieć wodociągową zaprojektowano z rur i kształtek PVC produkcji Wavin Metalplast w Buku, na ciśnienie robocze 10 atm. Przy łączeniu z sieciami istniejącymi, naleŝy stosować kształtki przejściowe PVC/Ŝeliwo. Armaturę, zasuwy, hydranty stosować typową Ŝeliwną na ciśnienie 10 atm. - producent HAWLE lub innych producentów, w uzgodnieniu z MPWiK w Wągrowcu.

7 Roboty ziemne. Wykopy pod przewody wodociągowe prowadzić zgodnie z BN-83/ oraz PN-86/B Przy ścianach pionowych wykopy poniŝej 1 m winny być odeskowane i rozparte. Wymagana szerokość dna wykopu dla rur PVC 90 wynosi 80 cm. Wykopy moŝna wykonywać sprzętem mechanicznym ze skarpami 1:1,5. W miejscach kolizji z istniejącymi przewodami wodociągowymi, wykopy wykonywać ręcznie, a istniejące uzbrojenia zabezpieczyć na czas robót. Poziom wód gruntowych poniŝej dna wykopu. Teren robót zabezpieczyć barierami i taśmami ostrzegającymi. Zasyp przewodów w wykopie wykonywać ręcznie do wysokości 30 cm ponad wierzch przewodu, a następnie moŝna zasypywać mechanicznie. Wykopy naleŝy zagęścić mechanicznie, współczynnik zagęszczenia 0,95, zgodnie z wymogami wyŝej wymienionych norm MontaŜ przewodów wodociągowych. Przewody wodociągowe montować na wyrównanym ręcznie dnie wykopu i podsypce piaskowej grubości 10 cm. MontaŜ rurociągów naleŝy wykonywać w temperaturach dodatnich. Uzbrojenie wodociągu i węzły naleŝy zmontować na powierzchni terenu a następnie zmontować na przygotowanym podłoŝu. Pod zasuwy Ŝeliwne i hydranty naleŝy wykonać bloki betonowe podporowe, jak równieŝ na odgałęzieniach i łukach przewodów bloki betonowe oporowe, według projektu powtarzalnego Centrum Techniki Budownictwa Komunalnego w Warszawie. Wodociąg montować na średniej głębokości 1,6 m Próby szczelności i ciśnienia. Dla sprawdzenia wytrzymałości i szczelności naleŝy przeprowadzić próbę ciśnieniową. Ciśnienie próbne wynosi 1.5 ciśnienia roboczego jednak nie mniej niŝ 10atm. Przed włączeniem do eksploatacji naleŝy wodociąg przepłukać i dokonać dezynfekcji (woda powinna zawierać co najmniej 50 mg Cl2/dm 3 przy czasie kontaktu 24 godziny Odbiory częściowe i końcowe.

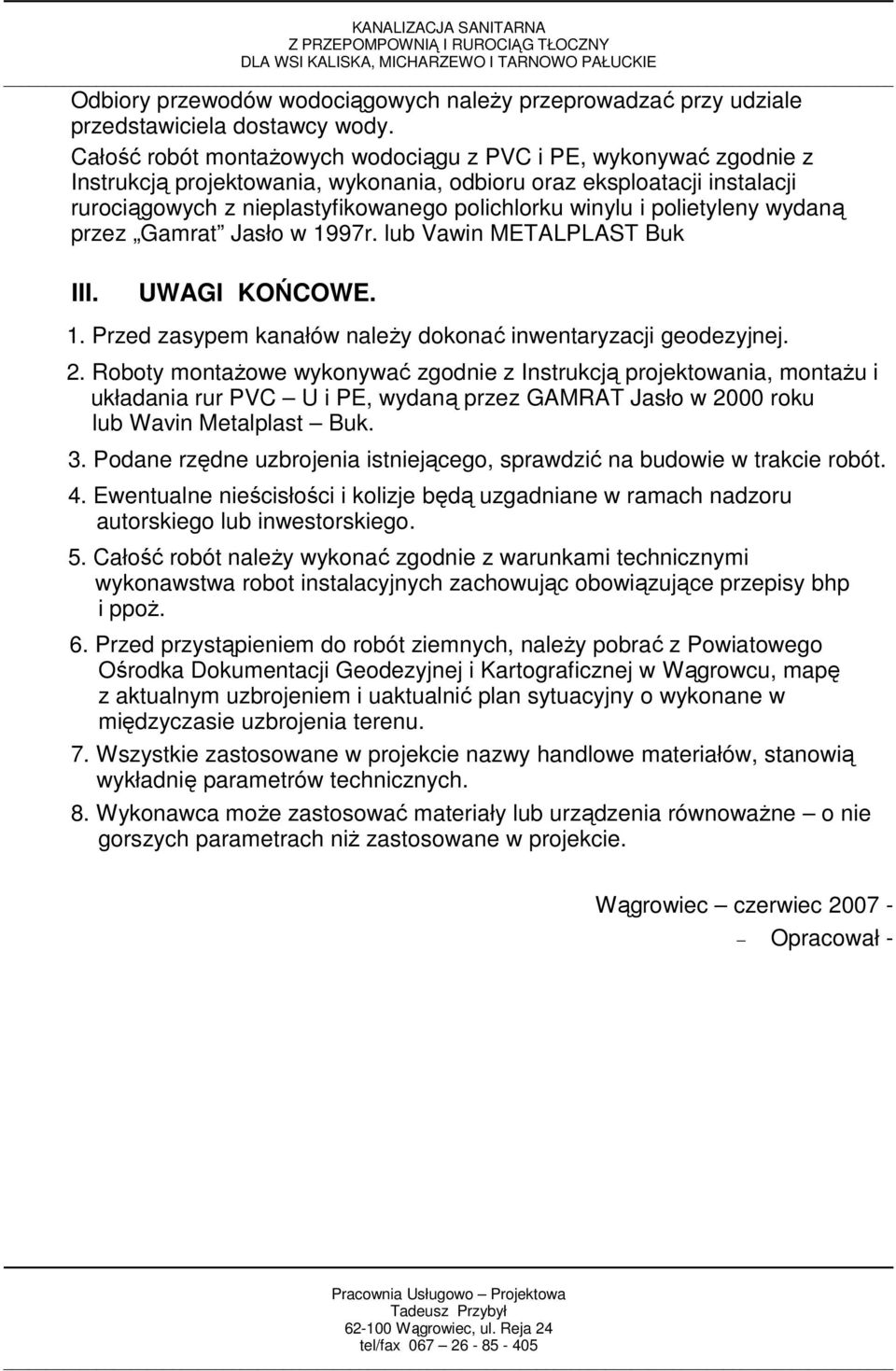

8 Odbiory przewodów wodociągowych naleŝy przeprowadzać przy udziale przedstawiciela dostawcy wody. Całość robót montaŝowych wodociągu z PVC i PE, wykonywać zgodnie z Instrukcją projektowania, wykonania, odbioru oraz eksploatacji instalacji rurociągowych z nieplastyfikowanego polichlorku winylu i polietyleny wydaną przez Gamrat Jasło w 1997r. lub Vawin METALPLAST Buk III. UWAGI KOŃCOWE. 1. Przed zasypem kanałów naleŝy dokonać inwentaryzacji geodezyjnej. 2. Roboty montaŝowe wykonywać zgodnie z Instrukcją projektowania, montaŝu i układania rur PVC U i PE, wydaną przez GAMRAT Jasło w 2000 roku lub Wavin Metalplast Buk. 3. Podane rzędne uzbrojenia istniejącego, sprawdzić na budowie w trakcie robót. 4. Ewentualne nieścisłości i kolizje będą uzgadniane w ramach nadzoru autorskiego lub inwestorskiego. 5. Całość robót naleŝy wykonać zgodnie z warunkami technicznymi wykonawstwa robot instalacyjnych zachowując obowiązujące przepisy bhp i ppoŝ. 6. Przed przystąpieniem do robót ziemnych, naleŝy pobrać z Powiatowego Ośrodka Dokumentacji Geodezyjnej i Kartograficznej w Wągrowcu, mapę z aktualnym uzbrojeniem i uaktualnić plan sytuacyjny o wykonane w międzyczasie uzbrojenia terenu. 7. Wszystkie zastosowane w projekcie nazwy handlowe materiałów, stanowią wykładnię parametrów technicznych. 8. Wykonawca moŝe zastosować materiały lub urządzenia równowaŝne o nie gorszych parametrach niŝ zastosowane w projekcie. Wągrowiec czerwiec Opracował -
