WEWNĘTRZNE INSTALACJE SANITARNE

Transkrypt

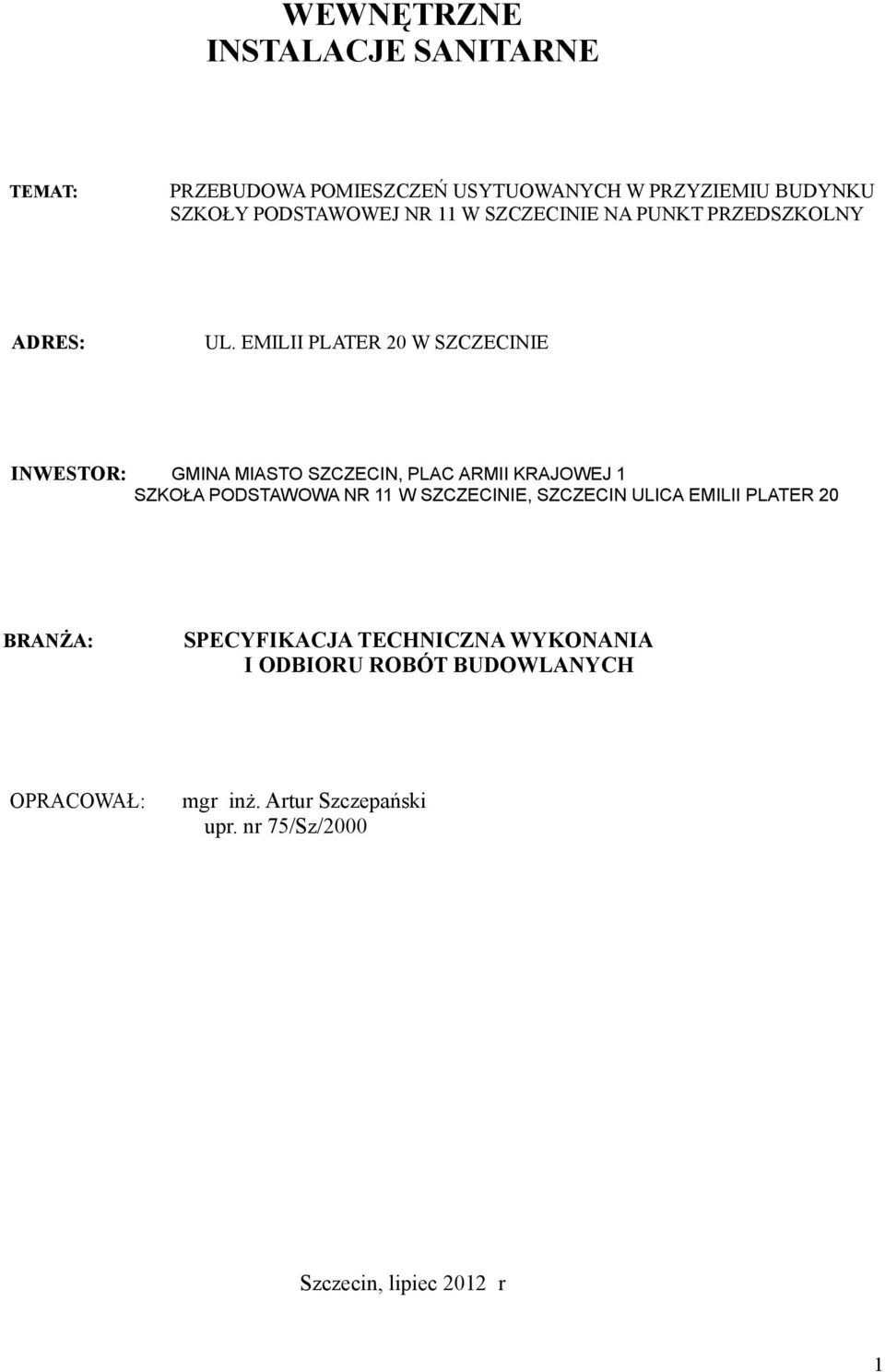

1 WEWNĘTRZNE INSTALACJE SANITARNE TEMAT: PRZEBUDOWA POMIESZCZEŃ USYTUOWANYCH W PRZYZIEMIU BUDYNKU SZKOŁY PODSTAWOWEJ NR 11 W SZCZECINIE NA PUNKT PRZEDSZKOLNY ADRES: UL. EMILII PLATER 20 W SZCZECINIE INWESTOR: GMINA MIASTO SZCZECIN, PLAC ARMII KRAJOWEJ 1 SZKOŁA PODSTAWOWA NR 11 W SZCZECINIE, SZCZECIN ULICA EMILII PLATER 20 BRANŻA: SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH OPRACOWAŁ: mgr inż. Artur Szczepański upr. nr 75/Sz/2000 Szczecin, lipiec 2012 r 1

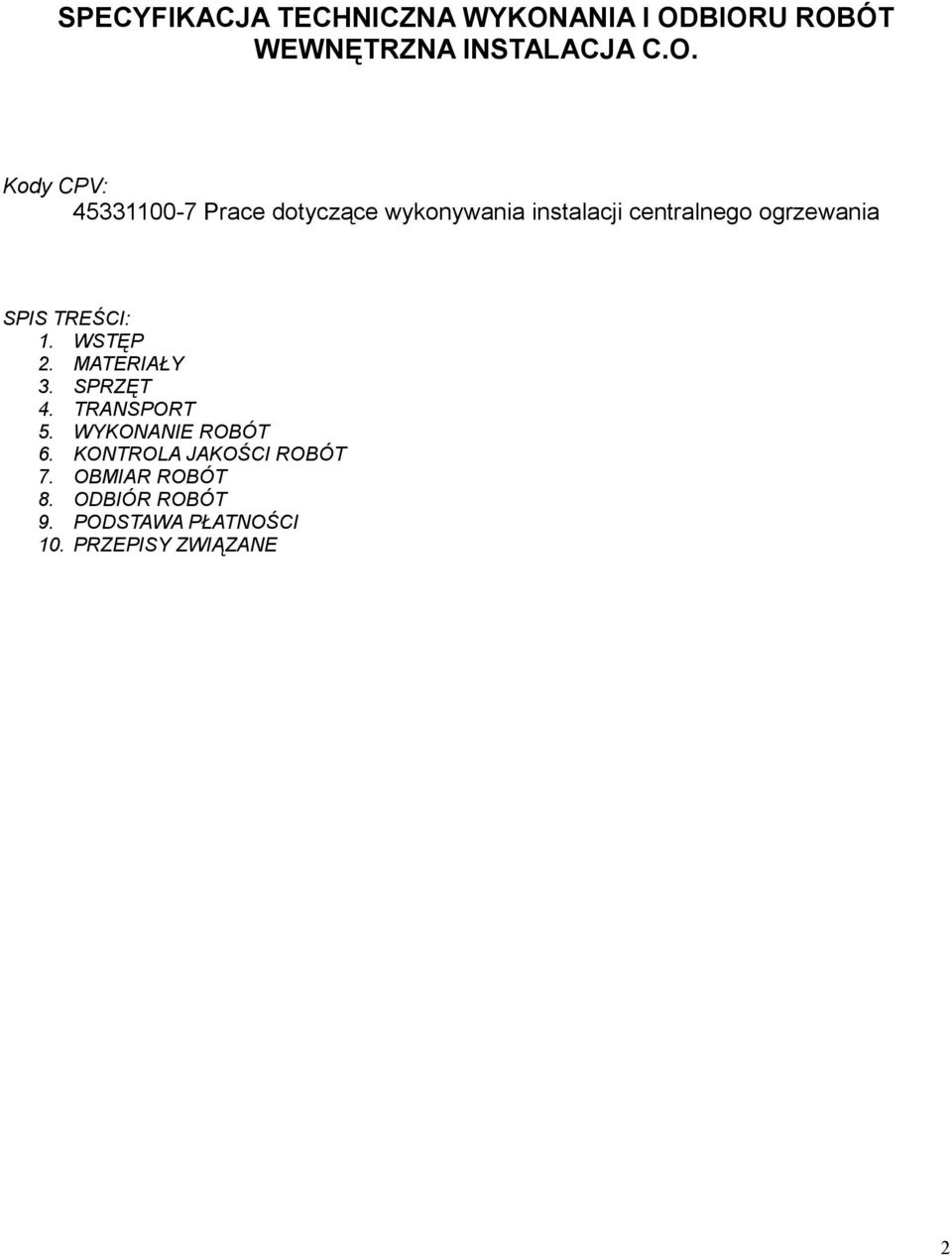

2 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT WEWNĘTRZNA INSTALACJA C.O. Kody CPV: Prace dotyczące wykonywania instalacji centralnego ogrzewania SPIS TREŚCI: 1. WSTĘP 2. MATERIAŁY 3. SPRZĘT 4. TRANSPORT 5. WYKONANIE ROBÓT 6. KONTROLA JAKOŚCI ROBÓT 7. OBMIAR ROBÓT 8. ODBIÓR ROBÓT 9. PODSTAWA PŁATNOŚCI 10. PRZEPISY ZWIĄZANE 2

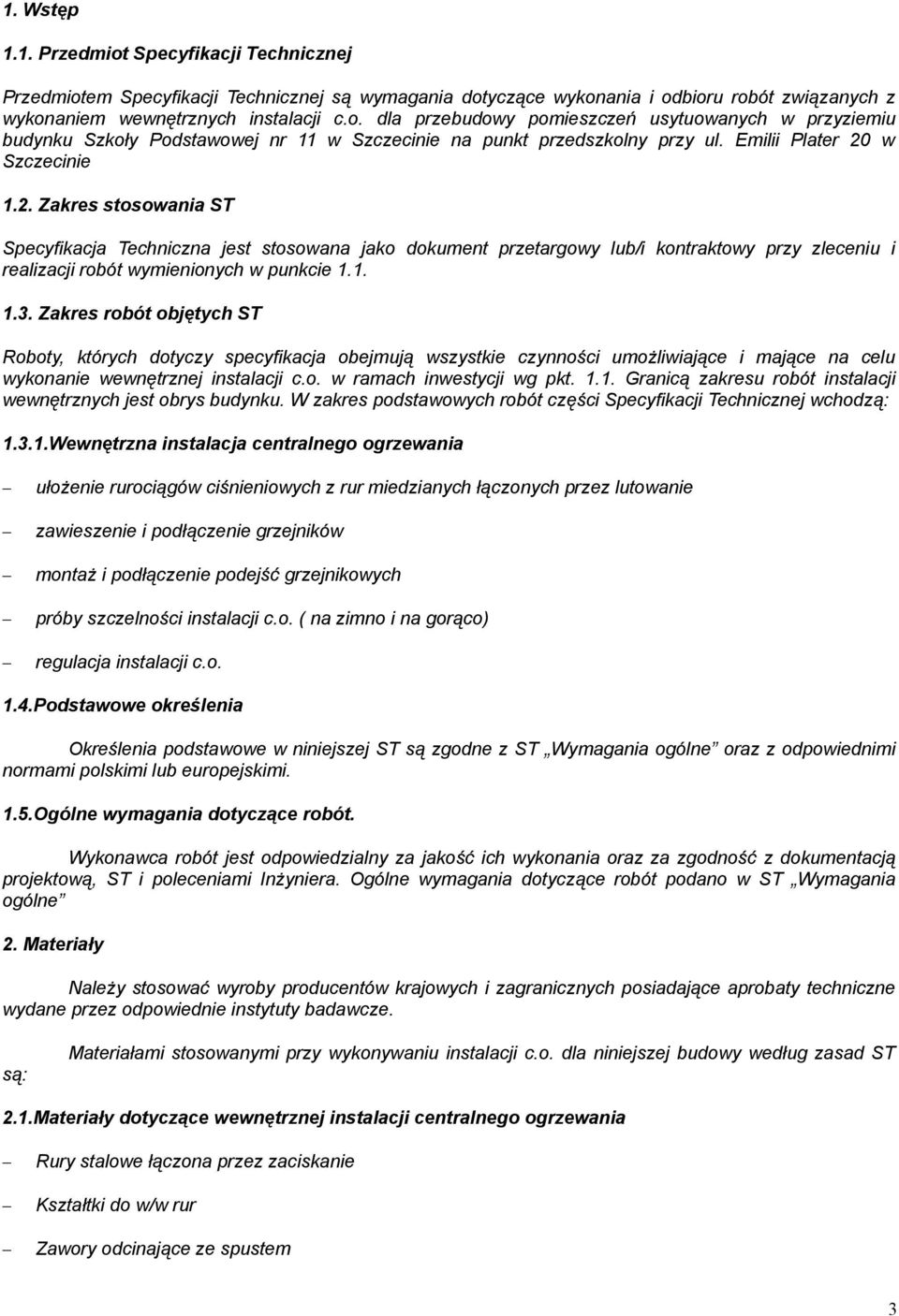

3 1. Wstęp 1.1. Przedmiot Specyfikacji Technicznej Przedmiotem Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem wewnętrznych instalacji c.o. dla przebudowy pomieszczeń usytuowanych w przyziemiu budynku Szkoły Podstawowej nr 11 w Szczecinie na punkt przedszkolny przy ul. Emilii Plater 20 w Szczecinie 1.2. Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy lub/i kontraktowy przy zleceniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST Roboty, których dotyczy specyfikacja obejmują wszystkie czynności umożliwiające i mające na celu wykonanie wewnętrznej instalacji c.o. w ramach inwestycji wg pkt Granicą zakresu robót instalacji wewnętrznych jest obrys budynku. W zakres podstawowych robót części Specyfikacji Technicznej wchodzą: Wewnętrzna instalacja centralnego ogrzewania ułożenie rurociągów ciśnieniowych z rur miedzianych łączonych przez lutowanie zawieszenie i podłączenie grzejników montaż i podłączenie podejść grzejnikowych próby szczelności instalacji c.o. ( na zimno i na gorąco) regulacja instalacji c.o. 1.4.Podstawowe określenia Określenia podstawowe w niniejszej ST są zgodne z ST Wymagania ogólne oraz z odpowiednimi normami polskimi lub europejskimi. 1.5.Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, ST i poleceniami Inżyniera. Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne 2. Materiały Należy stosować wyroby producentów krajowych i zagranicznych posiadające aprobaty techniczne wydane przez odpowiednie instytuty badawcze. są: Materiałami stosowanymi przy wykonywaniu instalacji c.o. dla niniejszej budowy według zasad ST 2.1.Materiały dotyczące wewnętrznej instalacji centralnego ogrzewania Rury stalowe łączona przez zaciskanie Kształtki do w/w rur Zawory odcinające ze spustem 3

4 Grzejniki stalowe płytowo-konwektorowe z wbudowanymi zaworami grzejnikowymi Głowice termostatyczne do zaworów grzejnikowych Elementy mocujące: obejmy, zawiesia, kotwy i pręty mocujące 2.4.Odbiór materiałów na budowie. Wyżej wymienione materiały należy dostarczyć na budowę ze świadectwem jakości i kartami gwarancyjnymi. Dostarczone materiały na plac budowy należy sprawdzić pod względem kompletności i zgodności z danymi technicznymi wytwórcy. Przeprowadzić oględziny stanu materiałów, (pęknięć, ubytki, zgniecenia). 2.5.Składowanie materiałów Podłoże, na którym składuje się rury musi być płaskie, równe, wolne od kamieni i ostrych przedmiotów. Wymagania techniczne składowania dla rur stalowych oraz rur z tworzywa sztucznego powinny być podane przez producenta i należy je ściśle przestrzegać. Dłuższe składowanie rur powinno odbywać się w pomieszczeniach zamkniętych lub zadaszonych. Rur z z tworzywa sztucznego nie wolno nakrywać uniemożliwiając przewietrzanie oraz narażać na promieniowanie UV. Rury i kanały układać na podkładach i przekładkach drewnianych, a wysokość stosu nie powinna przekraczać 1,5m. Armaturę, kształtki, urządzenia oraz inne elementy instalacji składować w zamykanych magazynach w warunkach określonych przez producenta dla zachowania gwarancji. 3. Sprzęt Warunki ogólne stosowania sprzętu podano w ST Warunki ogólne. Ponadto : Samochód dostawczy Wiertarki Praska hydrauliczna lub ręczna do łączenia rur z kształtkami 4. Transport Przewiduje się przewóz rur i kanałów oraz wszystkich elementów instalacji od producenta na plac budowy lub z hurtowni i magazynów na plac budowy. Materiały mogą być przewożone dowolnymi środkami transportu rozmieszczone równomiernie na całej powierzchni ładunkowej i zabezpieczone przed uszkodzeniem, spadaniem lub przesuwaniem. Sposób transportu poszczególnych elementów oraz rur i kanałów podaje producent w swoich wytycznych. Należy ściśle stosować się do jego wytycznych. Szczególnie należy zwrócić uwagę na transport rur i kształtek z tworzywa sztucznego. 5. Wykonanie robót Wymagania ogólne Ogólne warunki wykonania robót podano w ST Wymagania ogólne Wykonawca przedstawi Inżynierowi do akceptacji projekt organizacji i harmonogram robót uwzględniający wszystkie warunki w jakich będą wykonane instalacje sanitarne wewnętrzne. 5.2.Roboty przygotowawcze Instalacja centralnego ogrzewania Wytyczenie tras przewodów na ścianach 4

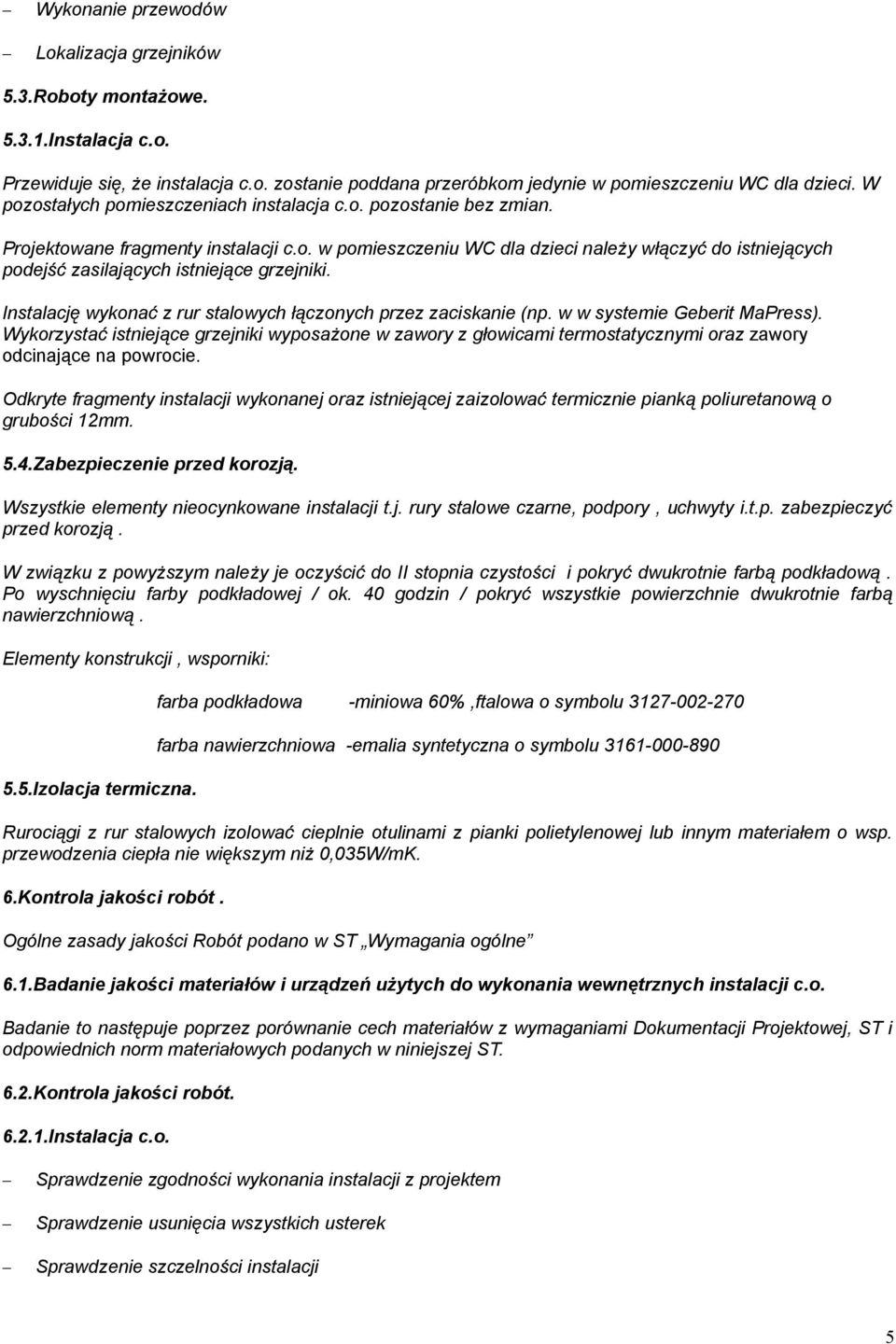

5 Wykonanie przewodów Lokalizacja grzejników 5.3.Roboty montażowe Instalacja c.o. Przewiduje się, że instalacja c.o. zostanie poddana przeróbkom jedynie w pomieszczeniu WC dla dzieci. W pozostałych pomieszczeniach instalacja c.o. pozostanie bez zmian. Projektowane fragmenty instalacji c.o. w pomieszczeniu WC dla dzieci należy włączyć do istniejących podejść zasilających istniejące grzejniki. Instalację wykonać z rur stalowych łączonych przez zaciskanie (np. w w systemie Geberit MaPress). Wykorzystać istniejące grzejniki wyposażone w zawory z głowicami termostatycznymi oraz zawory odcinające na powrocie. Odkryte fragmenty instalacji wykonanej oraz istniejącej zaizolować termicznie pianką poliuretanową o grubości 12mm. 5.4.Zabezpieczenie przed korozją. Wszystkie elementy nieocynkowane instalacji t.j. rury stalowe czarne, podpory, uchwyty i.t.p. zabezpieczyć przed korozją. W związku z powyższym należy je oczyścić do II stopnia czystości i pokryć dwukrotnie farbą podkładową. Po wyschnięciu farby podkładowej / ok. 40 godzin / pokryć wszystkie powierzchnie dwukrotnie farbą nawierzchniową. Elementy konstrukcji, wsporniki: 5.5.Izolacja termiczna. farba podkładowa -miniowa 60%,ftalowa o symbolu farba nawierzchniowa -emalia syntetyczna o symbolu Rurociągi z rur stalowych izolować cieplnie otulinami z pianki polietylenowej lub innym materiałem o wsp. przewodzenia ciepła nie większym niż 0,035W/mK. 6.Kontrola jakości robót. Ogólne zasady jakości Robót podano w ST Wymagania ogólne 6.1.Badanie jakości materiałów i urządzeń użytych do wykonania wewnętrznych instalacji c.o. Badanie to następuje poprzez porównanie cech materiałów z wymaganiami Dokumentacji Projektowej, ST i odpowiednich norm materiałowych podanych w niniejszej ST. 6.2.Kontrola jakości robót Instalacja c.o. Sprawdzenie zgodności wykonania instalacji z projektem Sprawdzenie usunięcia wszystkich usterek Sprawdzenie szczelności instalacji 5

6 6.3.Próby szczelności Instalacja c.o. Instalację po wykonaniu poddać próbie szczelności "na zimno" przy ciśnieniu 0,9 MPa. Po pozytywnym wyniku próby szczelności na zimno należy przystąpić do badań szczelności na gorąco. W tym celu należy przeprowadzić próbny rozruch instalacji na 72 godziny przy maksymalnych parametrach czynnika grzewczego. Podczas trwania próby należy dokonać oględzin wszystkich połączeń i uszczelnień. Wynik próby należy uznać za pozytywny jeśli instalacja nie wykazuje przecieków a po ochłodzeniu instalacji nie zostaną stwierdzone jakiekolwiek uszkodzenia bądź trwałe odkształcenia. 7.Obmiar robót. Obmiar robót polega na określeniu faktycznego zakresu wykonanych robót oraz podaniu rzeczywistych ilości użytych materiałów. Obmiar robót obejmuje roboty objęte umową oraz ewentualne dodatkowe roboty i nieprzewidziane, których konieczność wykonania uzgodniona będzie w trakcie trwania robót, pomiędzy Wykonawcą, a Inspektorem Nadzoru Inwestorskiego. Jednostką obmiarową jest: Dla urządzeń 1szt. lub 1kpl. Dla armatury 1szt. lub 1kpl. Dla przewodów rurowych 1mb 8.Odbiór robót. Ogólne zasady odbioru robót podane są w ST Wymagania ogólne. Odbiór robót może nastąpić tylko w przypadku pozytywnego wyniku przeprowadzonych prób i pomiarów, jak również wykonania prac zgodnie z Dokumentacją projektową i poleceniami Inspektora Nadzoru Inwestorskiego, a także obowiązującymi normami i przepisami. 8.1.Odbiór częściowy Odbiorowi częściowemu należy poddać te elementy urządzeń instalacji, które zanikają w wyniku postępu robot oraz których sprawdzenie jest niemożliwe lub utrudnione w fazie odbioru końcowego. Odbiór częściowy polega na sprawdzeniu zgodności z Dokumentacją Projektową i ST, użycia właściwych materiałów, prawidłowości montażu, szczelności oraz zgodności z innymi wymaganiami określonymi w punkcie 6. Wyniki przeprowadzonych badań powinny być ujęte w formie protokołów i wpisane do Dziennika Budowy. Przy odbiorze częściowy powinny być dostarczone następujące dokumenty: Dokumentacja Projektowa z naniesionymi na niej zmianami i uzupełnieniami w trakcie wykonywania robót Dziennik Budowy Dokumenty dotyczące jakości wbudowanych materiałów Protokoły odbiorów 8.2.Odbiór techniczny końcowy Przy odbiorze końcowym powinny być dostarczone następujące dokumenty: Dokumenty jak przy odbiorze częściowym Protokoły wszystkich odbiorów technicznych częściowych 6

7 Protokoły przeprowadzonych badań szczelności wszystkich instalacji Świadectwa jakości wydane przez dostawców materiałów Przy odbiorze końcowym należy sprawdzić: Zgodność wykonania z Dokumentacją Projektową oraz ewentualnymi zapisami w Dzienniku Budowy dotyczącymi zmian i odstępstw od Dokumentacji Projektowej Protokoły z odbiorów częściowych i realizację postanowień dotyczących usunięcia usterek Aktualność Dokumentacji Projektowej, czy wprowadzono wszystkie zmiany i uzupełnienia Protokoły badań szczelności wszystkich instalacji 9.Podstawa płatności Ogólne wymagania dotyczące płatności podano w ST Wymagania Ogólne Podstawę płatności stanowi dostawa i wykonanie 1mb rurociągu instalacji. Płatność za wykonanie 1mb rurociągu instalacji zawiera również koszt przeprowadzenia prób szczelności. Płatność za wykonanie 1m rurociągu instalacji zawiera również koszt wykonania mocowań oraz zabezbieczenia mocowań przed korozją. Podstawę płatności stanowi dostawa i montaż 1kpl. lub sztuki urządzeń. 10.Przepisy związane 10.1.Normy 1 PN-93/C Woda w instalacjach ogrzewania. Wymagania i badania jakości wody. 2 PN-91/B Ogrzewnictwo. Odpowietrzenie instalacji ogrzewań wodnych. Wymagania. 3 PN-EN ISO6946:1999 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeniowa 4 PN-B-03406:1999 Ogrzewnictwo. Obliczanie zapotrzebowania na ciepło pomieszczeń o kubaturze do 600m3 5 PN-82/B Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne 6 PN-B-02421:2000 Ogrzewnictwo i ciepłownictwo. Izolacja cieplan przewodów, armatury i urządzeń. Wymagania i badania przy odbiorze. 7 PN-83/B zmiana Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania Az3/ PN-80/H Rury stalowe bez szwu walcowane na gorąco ogólnego zastosowania 7

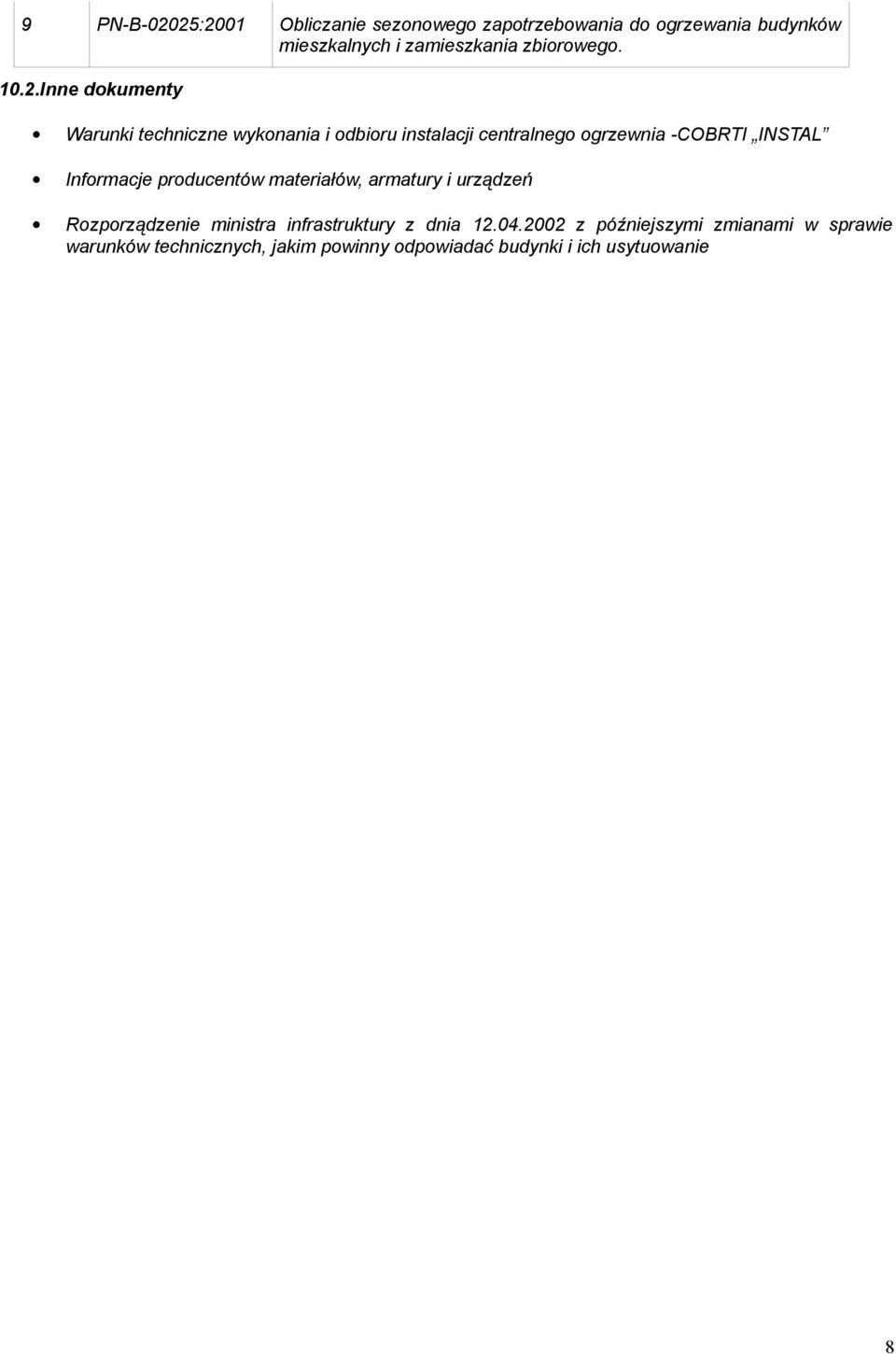

8 9 PN-B-02025:2001 Obliczanie sezonowego zapotrzebowania do ogrzewania budynków mieszkalnych i zamieszkania zbiorowego Inne dokumenty Warunki techniczne wykonania i odbioru instalacji centralnego ogrzewnia -COBRTI INSTAL Informacje producentów materiałów, armatury i urządzeń Rozporządzenie ministra infrastruktury z dnia z późniejszymi zmianami w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie 8

9 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT WEWNĘTRZNE INSTALACJE WOD.-KAN. Kody CPV: Prace dotyczące wykonywania instalacji hydraulicznej Prace dotyczące instalacji urządzeń sanitarnych SPIS TREŚCI: 1. WSTĘP 2. MATERIAŁY 3. SPRZĘT 4. TRANSPORT 5. WYKONANIE ROBÓT 6. KONTROLA JAKOŚCI ROBÓT 7. OBMIAR ROBÓT 8. ODBIÓR ROBÓT 9. PODSTAWA PŁATNOŚCI 10. PRZEPISY ZWIĄZANE 9

10 1. Wstęp 1.1. Przedmiot Specyfikacji Technicznej Przedmiotem Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem wewnętrznych instalacji wod.-kan. dla przebudowy pomieszczeń usytuowanych w przyziemiu budynku Szkoły Podstawowej nr 11 w Szczecinie na punkt przedszkolny przy ul. Emilii Plater 20 w Szczecinie 1.2. Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy lub/i kontraktowy przy zleceniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST Roboty, których dotyczy specyfikacja obejmują wszystkie czynności umożliwiające i mające na celu wykonanie wymienionych instalacji realizowanych w ramach inwestycji wg pkt Granicą zakresu robót instalacji wewnętrznych jest obrys budynku. W zakres podstawowych robót części Specyfikacji Technicznej wchodzą: Wewnętrzna instalacja wody zimnej i ciepłej wykonanie bruzd ułożenie przewodów ciśnieniowych z rur z tworzywa sztucznego podłączenie przyborów próby szczelności instalacji wodociągowej płukanie i dezynfekcja przewodów wodociągowych wykonanie izolacji termicznej Wewnętrzna instalacja kanalizacyjna wykopy liniowe pod przewody kanalizacyjne podposadzkowe ułożenie przewodów kanalizacyjnych z rur PVC podposadzkowych zasypanie wykopów ułożenie pionów kanalizacyjnych z rur PVC wykonanie bruzd ułożenie podejść kanalizacyjnych podłączenie przyborów sanitarnych próby szczelności instalacji kanalizacji 1.4.Podstawowe określenia Określenia podstawowe w niniejszej ST są zgodne z ST Wymagania ogólne oraz z odpowiednimi normami polskimi lub europejskimi. 1.5.Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, ST i poleceniami Inżyniera. Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne 2. Materiały Należy stosować wyroby producentów krajowych i zagranicznych posiadające aprobaty techniczne wydane przez odpowiednie instytuty badawcze. Materiałami stosowanymi przy wykonywaniu instalacji wod.-kan. dla niniejszej budowy według zasad ST są: 2.1.Materiały dotyczące wewnętrznej instalacji wody zimnej i ciepłej. Rury z tworzywa sztucznego łączone przez zaprasowywane złączki systemowe 10

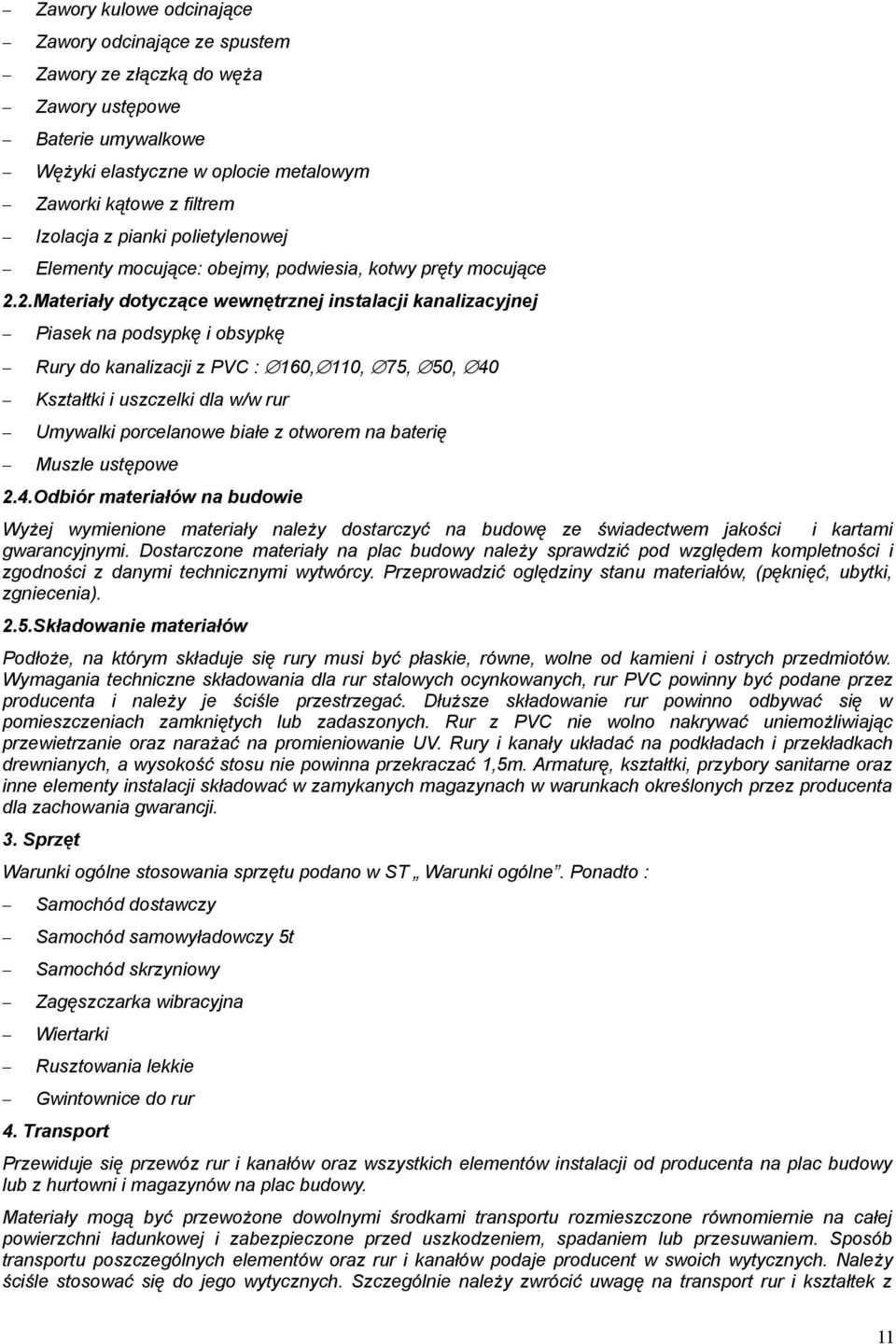

11 Zawory kulowe odcinające Zawory odcinające ze spustem Zawory ze złączką do węża Zawory ustępowe Baterie umywalkowe Wężyki elastyczne w oplocie metalowym Zaworki kątowe z filtrem Izolacja z pianki polietylenowej Elementy mocujące: obejmy, podwiesia, kotwy pręty mocujące 2.2.Materiały dotyczące wewnętrznej instalacji kanalizacyjnej Piasek na podsypkę i obsypkę Rury do kanalizacji z PVC : 160, 110, 75, 50, 40 Kształtki i uszczelki dla w/w rur Umywalki porcelanowe białe z otworem na baterię Muszle ustępowe 2.4.Odbiór materiałów na budowie Wyżej wymienione materiały należy dostarczyć na budowę ze świadectwem jakości i kartami gwarancyjnymi. Dostarczone materiały na plac budowy należy sprawdzić pod względem kompletności i zgodności z danymi technicznymi wytwórcy. Przeprowadzić oględziny stanu materiałów, (pęknięć, ubytki, zgniecenia). 2.5.Składowanie materiałów Podłoże, na którym składuje się rury musi być płaskie, równe, wolne od kamieni i ostrych przedmiotów. Wymagania techniczne składowania dla rur stalowych ocynkowanych, rur PVC powinny być podane przez producenta i należy je ściśle przestrzegać. Dłuższe składowanie rur powinno odbywać się w pomieszczeniach zamkniętych lub zadaszonych. Rur z PVC nie wolno nakrywać uniemożliwiając przewietrzanie oraz narażać na promieniowanie UV. Rury i kanały układać na podkładach i przekładkach drewnianych, a wysokość stosu nie powinna przekraczać 1,5m. Armaturę, kształtki, przybory sanitarne oraz inne elementy instalacji składować w zamykanych magazynach w warunkach określonych przez producenta dla zachowania gwarancji. 3. Sprzęt Warunki ogólne stosowania sprzętu podano w ST Warunki ogólne. Ponadto : Samochód dostawczy Samochód samowyładowczy 5t Samochód skrzyniowy Zagęszczarka wibracyjna Wiertarki Rusztowania lekkie Gwintownice do rur 4. Transport Przewiduje się przewóz rur i kanałów oraz wszystkich elementów instalacji od producenta na plac budowy lub z hurtowni i magazynów na plac budowy. Materiały mogą być przewożone dowolnymi środkami transportu rozmieszczone równomiernie na całej powierzchni ładunkowej i zabezpieczone przed uszkodzeniem, spadaniem lub przesuwaniem. Sposób transportu poszczególnych elementów oraz rur i kanałów podaje producent w swoich wytycznych. Należy ściśle stosować się do jego wytycznych. Szczególnie należy zwrócić uwagę na transport rur i kształtek z 11

12 PVC. 5. Wykonanie robót Wymagania ogólne Ogólne warunki wykonania robót podano w ST Wymagania ogólne Wykonawca przedstawi Inżynierowi do akceptacji projekt organizacji i harmonogram robót uwzględniający wszystkie warunki w jakich będą wykonane instalacje sanitarne wewnętrzne. 5.2.Roboty przygotowawcze Instalacja wody zimnej i ciepłej Wytyczenie tras przewodów na ścianach, stropach i posadzkach Ustalenie miejsc wykonania podejść do przyborów i zaworów czerpalnych Wykucie niezbędnych otworów w na trasie instalacji Instalacja kanalizacyjna Wytyczenie tras przebiegu przewodów, które będą prowadzone pod posadzką, w szachtach i na ścianach budynku Ustalenie miejsc wykonania podejść odpływowych od poszczególnych urządzeń Wykucie niezbędnych otworów w na trasie instalacji 5.3.Roboty montażowe Instalacja wody zimnej i ciepłej Instalację wodociągową łącznie z podejściami do przyborów wykonać z rur typu PE-X z wkładką stabilizującą (np. systemu Unipipe firmy Uponor lub równoważne) łączonych z zastosowaniem kształtek mosiężnych o połączeniach zaciskowych. Przewody prowadzić w bruzdach ściennych w izolacji termicznej wykonanej z pianki polietylenowej o gr. 9mm. Przewody mocować przy pomocy kotwiących instalacje do ścian w rozstawie zgodnym z zaleceniami producenta rur. Przewody z tworzywa łączyć z zastosowaniem kształtek mosiężnych o połączeniach zaciskowych zgodnych z systemem producenta. Przy umywalkach oraz zlewozmywaku stosować baterie stojące z mieszaczem. Na podejściach do projektowanych umywalek oraz muszli ustępowych zainstalować kątowe zaworki do baterii. Bezpośrednie podejścia do tychże przyborów wykonać przewodami elastycznymi w oplocie metalowym. Przy umywalkach zainstalować baterie umywalkowe dla toalet publicznych samowyłączające się, z regulacją temperatury (np. typu Presto 3000 lub równoważne). Przy natrysku zainstalować baterię natryskową z termostatem. Instalację wodociągową po wykonaniu poddać próbie szczelności pod ciśnieniem 0,9 MPa. Próbę przeprowadzić przy zamkniętych zaworach odcinających projektowaną instalację od instalacji istniejącej. Przed oddaniem do eksploatacji instalację przepłukać. W przypadku stwierdzenia, że woda w instalacji nie odpowiada pod względem bakteriologicznym warunkom wody do picia, instalację należy poddać dezynfekcji Instalacja kanalizacyjna Instalację kanalizacji sanitarnej wykonać z rur PVC łączonych na połączenia kielichowe z uszczelką gumową. Grubości ścianek przewodów do kanalizacji wewnętrznej powinny spełniać normę PN-EN Projektowaną instalację kanalizacji sanitarnej włączyć do istniejących przewodów kanalizacyjnych znajdujących się w części budynku objętej opracowaniem. Instalację kanalizacji sanitarnej wykonać zgodnie z wymogami zawartymi w PN-EN :2002, PN-EN :2002 oraz Wytycznymi Wykonania i Odbioru Rurociągów z tworzyw sztucznych. 12

13 Podejścia kanalizacji sanitarnej po wykonaniu poddać próbie szczelności polegającej na obserwacji złączy podczas swobodnego przepływu wody. Odcinki przewodów kanalizacyjnych nie chowane w bruzdach ściennych należy obudować osłonami z płyt g- k. Wysokości montażowe umywalek 50-60cm. Wysokości siedzenia muszli ustępowych cm. 5.5.Zabezpieczenie przed korozją Wszystkie elementy nieocynkowane instalacji t.j. podpory, uchwyty i.t.p. zabezpieczyć przed korozją. W związku z powyższym należy je oczyścić do II stopnia czystości i pokryć dwukrotnie farbą podkładową. Po wyschnięciu farby podkładowej / ok. 40 godzin / pokryć wszystkie powierzchnie dwukrotnie farbą nawierzchniową. Elementy konstrukcji, wsporniki: farba podkładowa -miniowa 60%,ftalowa o symbolu farba nawierzchniowa -emalia syntetyczna o symbolu Izolacja termiczna oraz zabezpieczenie przed roszeniem. Rurociągi wody z rur stalowych ocynkowanych izolować cieplnie otulinami z pianki polietylenowej lub innym materiałem o wsp. przewodzenia ciepła nie większym niż 0,035W/mK. 6.Kontrola jakości robót. Ogólne zasady jakości Robót podano w ST Wymagania ogólne 6.1.Badanie jakości materiałów i urządzeń użytych do wykonania wewnętrznych instalacji sanitarnych. Badanie to następuje poprzez porównanie cech materiałów z wymaganiami Dokumentacji Projektowej, ST i odpowiednich norm materiałowych podanych w niniejszej ST. 6.2.Kontrola jakości robót Instalacja wody zimnej i ciepłej. Sprawdzenie szczelności instalacji. Sprawdzenie zgodności wykonania instalacji z projektem Sprawdzenie usunięcia wszystkich usterek Sprawdzenie izolacji przewodów Instalacja kanalizacyjna Sprawdzenie zgodności wykonania instalacji z projektem Sprawdzenie usunięcia wszystkich usterek Sprawdzenie jakości wykonania Sprawdzenie szczelności podejść kanalizacyjnych w czasie swobodnego przepływu wody Sprawdzenie szczelności przewodów kanalizacyjnych Sprawdzenie prawidłowości zainstalowania przyborów sanitarnych 6.3.Próby szczelności Instalacja wody zimnej i ciepłej. Instalacje wodną po wykonaniu poddać dwukrotnej próbie szczelności na ciśnienie 1,0 MPa. instalację uważa się za szczelną, jeżeli manometr w ciągu 20min nie wykazuje spadku ciśnienia. Badania szczelności należy wykonywać w temperaturze powietrza wewnętrznego powyżej 0C. Po przeprowadzeniu badań ciśnieniowych całą sieć należy dwukrotnie przepłukać wodą. Instalację wody zimnej i ciepłej zdezynfekować. 13

14 Próby szczelności wykonać przy odkrytych przewodach Instalacja kanalizacyjna Piony i podejścia kanalizacyjne po wykonaniu poddać próbie szczelności polegającej na obserwacji złączy podczas swobodnego przepływu wody. Poziomy kanalizacji sanitarnej poddać próbie szczelności polegającej na wypełnieniu ich wodą po uprzednim zaślepieniu wyjść z budynku i obserwacji ewentualnych ubytków wody. 7.Obmiar robót. Obmiar robót polega na określeniu faktycznego zakresu wykonanych robót oraz podaniu rzeczywistych ilości użytych materiałów. Obmiar robót obejmuje roboty objęte umową oraz ewentualne dodatkowe roboty i nieprzewidziane, których konieczność wykonania uzgodniona będzie w trakcie trwania robót, pomiędzy Wykonawcą, a Inspektorem Nadzoru Inwestorskiego. Jednostką obmiarową jest: Dla robót ziemnych 1m3 Dla urządzeń 1szt. lub 1kpl. Dla armatury 1szt. lub 1kpl. Dla przewodów rurowych 1mb Dla robót izolacji termicznej 1mb. 8.Odbiór robót. Ogólne zasady odbioru robót podane są w ST Wymagania ogólne. Odbiór robót może nastąpić tylko w przypadku pozytywnego wyniku przeprowadzonych prób i pomiarów, jak również wykonania prac zgodnie z Dokumentacją projektową i poleceniami Inspektora Nadzoru Inwestorskiego, a także obowiązującymi normami i przepisami. 8.1.Odbiór częściowy Odbiorowi częściowemu należy poddać te elementy urządzeń instalacji, które zanikają w wyniku postępu robot oraz których sprawdzenie jest niemożliwe lub utrudnione w fazie odbioru końcowego. Odbiór częściowy polega na sprawdzeniu zgodności z Dokumentacją Projektową i ST, użycia właściwych materiałów, prawidłowości montażu, szczelności oraz zgodności z innymi wymaganiami określonymi w punkcie 6. Wyniki przeprowadzonych badań powinny być ujęte w formie protokołów i wpisane do Dziennika Budowy. Przy odbiorze częściowy powinny być dostarczone następujące dokumenty: Dokumentacja Projektowa z naniesionymi na niej zmianami i uzupełnieniami w trakcie wykonywania robót Dziennik Budowy Dokumenty dotyczące jakości wbudowanych materiałów Protokoły odbiorów 8.2.Odbiór techniczny końcowy Przy odbiorze końcowym powinny być dostarczone następujące dokumenty: Dokumenty jak przy odbiorze częściowym Protokoły wszystkich odbiorów technicznych częściowych Protokoły przeprowadzonych badań szczelności wszystkich instalacji Świadectwa jakości wydane przez dostawców materiałów Przy odbiorze końcowym należy sprawdzić: Zgodność wykonania z Dokumentacją Projektową oraz ewentualnymi zapisami w Dzienniku Budowy dotyczącymi zmian i odstępstw od Dokumentacji Projektowej Protokoły z odbiorów częściowych i realizację postanowień dotyczących usunięcia usterek 14

15 Aktualność Dokumentacji Projektowej, czy wprowadzono wszystkie zmiany i uzupełnienia Protokoły badań szczelności wszystkich instalacji 9.Podstawa płatności Ogólne wymagania dotyczące płatności podano w ST Wymagania Ogólne Podstawę płatności stanowi wykonanie 1m3 wykopów. Płatność za wykonanie 1m3 wykopu zawiera również koszt montażu i demontażu ścian wykopu w miejscach gdzie są one konieczne oraz zasypanie wykopu po ułożeniu rurociągu. Podstawę płatności stanowi dostawa i wykonanie 1mb rurociągu instalacji. Płatność za wykonanie 1mb rurociągu instalacji zawiera również koszt przeprowadzenia prób szczelności. Płatność za wykonanie 1m rurociągu instalacji zawiera również koszt wykonania mocowań oraz zabezbieczenia mocowań przed korozją. Płatność za wykonanie 1m rurociągu kanalizacji podposadzkowej zawiera również koszt podsypki i obsypki rurociągu. Podstawę płatności stanowi dostawa i montaż 1kpl. lub sztuki armatury. Podstawę płatności stanowi dostawa i montaż 1kpl. lub sztuki urządzeń. Podstawę płatności stanowi dostawa i montaż 1mb izolacji. 10.Przepisy związane 10.1.Normy LP NUMER NORMY NAZWA 1 PN-92/B Instalacje wodociągowe. Wymagania w projektowaniu 2 PN-81/B-10700/00 Instalacje wewnętrzne wodociągowe i kanalizacyjne wymagania i badania przy odbiorze 3 PN-74/H Rury stalowe ze szwem gwintowane 4 PN-83/M Armatura przemysłowa. Wymagania i badania. 5 PN-80/H Rury stalowe ze szwem przewodowe 6 PN-80/H Rury stalowe bez szwu 7 PN-77/H Próba szczelności 8 PN-92/B Kanalizacja. Przewody kanalizacyjne wymagania i badania przy odbiorze 9 PN-85/C Kształtki kanalizacyjne z PCV 10 PN-85/C Rury kanalizacyjne z PCV 11 PN-92/B Przewody kanalizacyjne 12 PN-92/B Instalacje kanalizacyjne. Wymagania w projektowaniu 13 PN-01706/Az1 Instalacje wodociągowe. Wymagania w projektowaniu (Zmiana Az1) 14 PN-EN :2002 Systemy kanalizacji grawitacyjnej wewnątrz budynku. Część 1: Postanowienia ogólne i wymagania 15 PN-EN :2002 Systemy kanalizacji grawitacyjnej wewnątrz budynku. Część 2: Kanalizacja sanitarna. Projektowanie układu i Obliczenia 16 PN-EN :2002 Systemy kanalizacji grawitacyjnej wewnątrz budynku. Część 3: Przewody deszczowe. Projektowanie układu i obliczenia 15

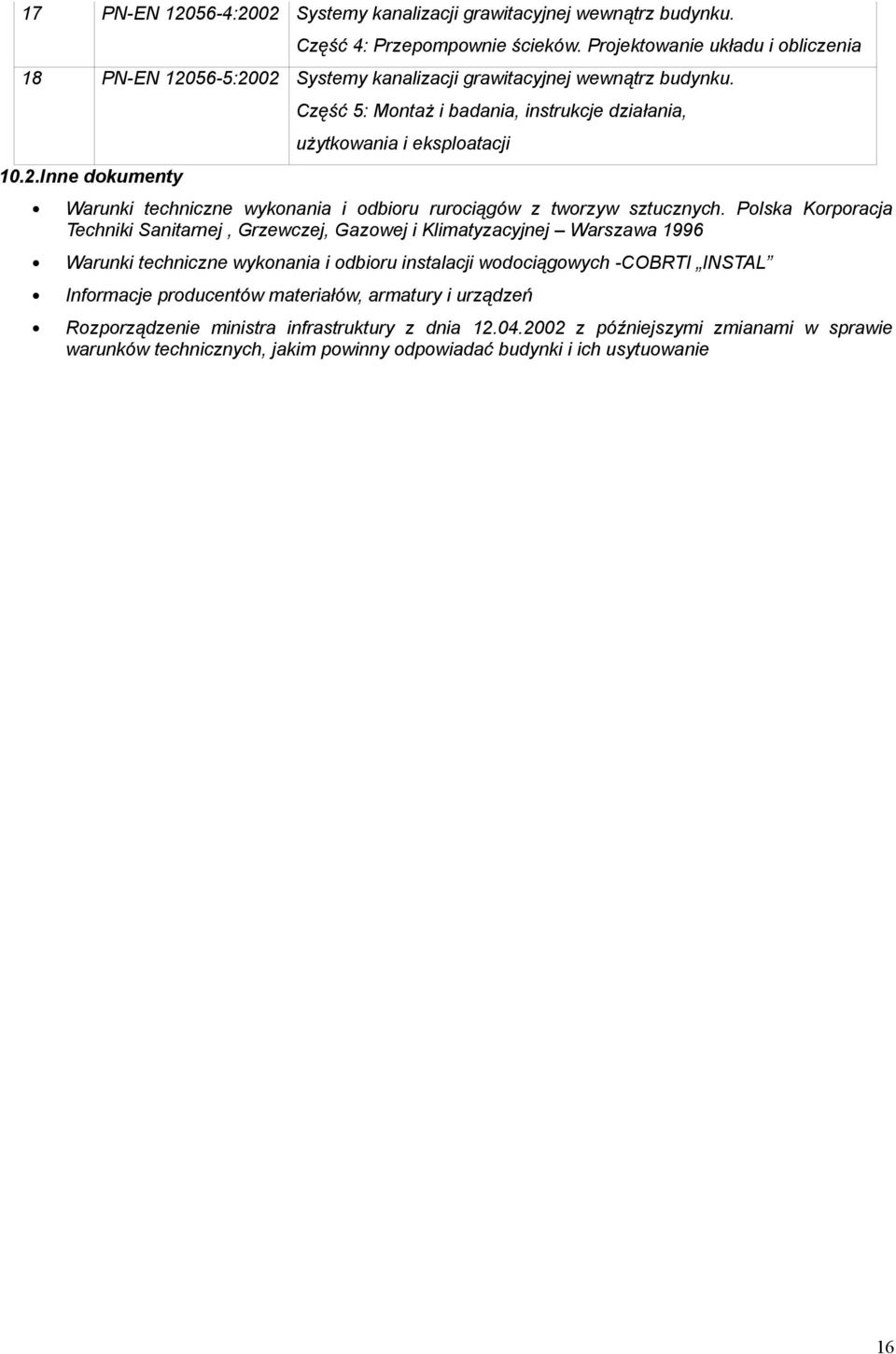

16 17 PN-EN :2002 Systemy kanalizacji grawitacyjnej wewnątrz budynku. Część 4: Przepompownie ścieków. Projektowanie układu i obliczenia 18 PN-EN :2002 Systemy kanalizacji grawitacyjnej wewnątrz budynku Inne dokumenty Część 5: Montaż i badania, instrukcje działania, użytkowania i eksploatacji Warunki techniczne wykonania i odbioru rurociągów z tworzyw sztucznych. Polska Korporacja Techniki Sanitarnej, Grzewczej, Gazowej i Klimatyzacyjnej Warszawa 1996 Warunki techniczne wykonania i odbioru instalacji wodociągowych -COBRTI INSTAL Informacje producentów materiałów, armatury i urządzeń Rozporządzenie ministra infrastruktury z dnia z późniejszymi zmianami w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie 16
