1 Urząd wydający aprobaty techniczne dla produktów i systemów budowlanych Urząd kontroli techniki budowlanej Instytucja prawa publicznego finansowana wspólnie przez federację i kraje związkowe Powołany zgodnie z artykułem 29 Rozporządzenia (UE) nr 305/2011 oraz członek EOTA (Europejskiej Organizacji ds. Ocen Technicznych) Europejska Ocena Techniczna ETA-02/0024 z dnia 7 stycznia 2015 Niniejsza wersja jest tłumaczeniem z języka niemieckiego. Oryginał dokumentu w języku niemieckim. Część ogólna Jednostka Oceny Technicznej wystawiająca Europejską Ocenę Techniczną Nazwa handlowa wyrobu budowlanego Rodzina produktów, do której należy wyrób budowlany Kotwa wklejana do stosowania w betonie Producent fischerwerke GmbH & Co. KG Klaus-Fischer-Straße Waldachtal DEUTSCHLAND Zakład produkcyjny fischerwerke Niniejsza Ocena Techniczna zawiera 29 stron, w tym 3 załączniki, Niniejsza Europejska Ocena Techniczna wystawiana jest zgodnie z Rozporządzeniem (UE) nr 305/2011 na podstawie wytycznej dotyczącej Europejskiej Aprobaty Technicznej dla "Kotew metalowych do stosowania w betonie" ETAG 001 Część 5: "Kotwy wklejane" użytej jako Europejski Dokument Oceny (EAD) zgodnie z artykułem 66 ustęp 3 Rozporządzenia (UE) nr 305/2011. Kolonnenstraße 30 B D Berlin Tel.: Fax: dibt@dibt.de Z /14

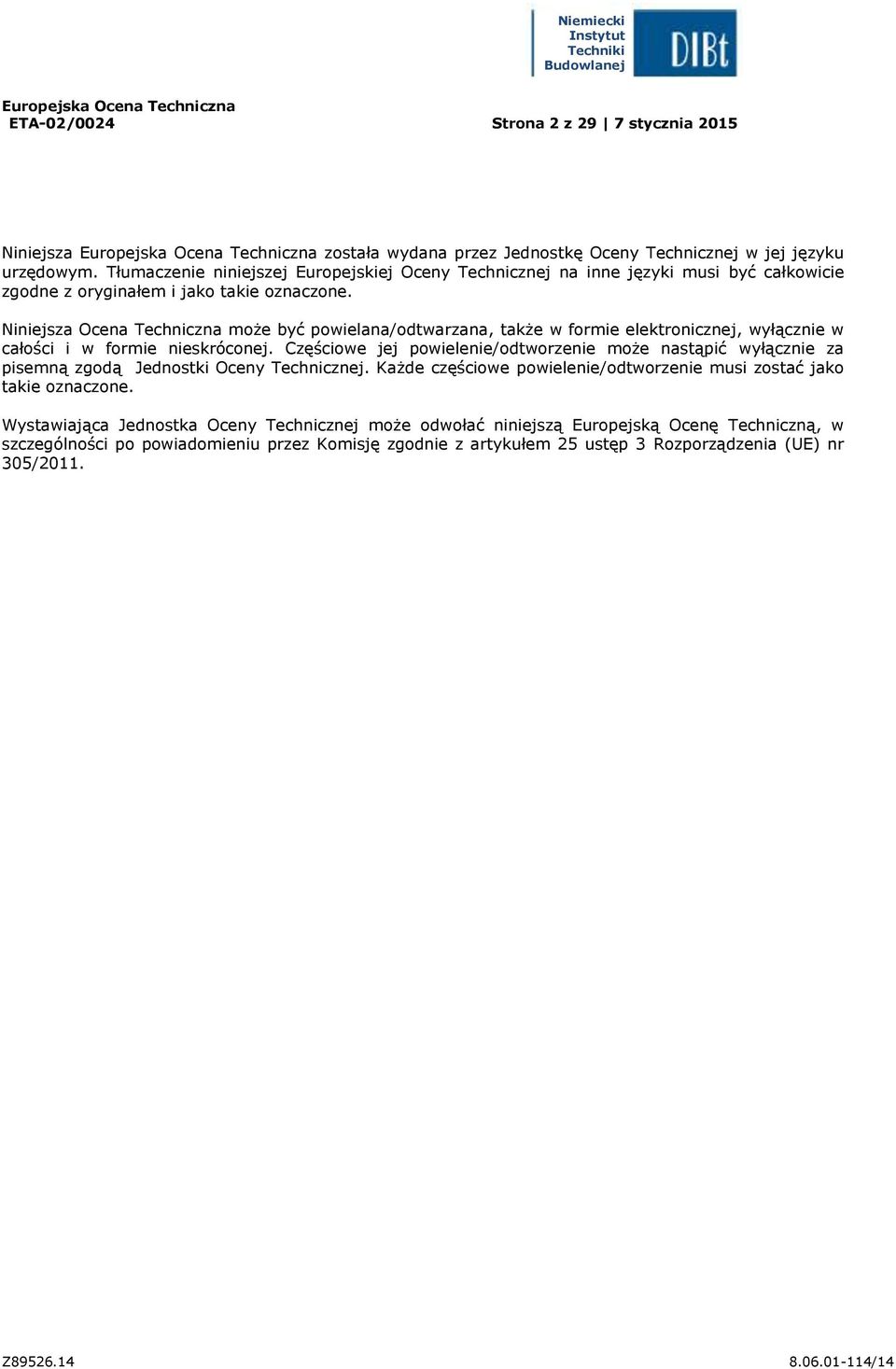

2 Europejska Ocena Techniczna ETA-02/0024 Strona 2 z 29 7 stycznia 2015 Niniejsza Europejska Ocena Techniczna została wydana przez Jednostkę Oceny Technicznej w jej języku urzędowym. Tłumaczenie niniejszej Europejskiej Oceny Technicznej na inne języki musi być całkowicie zgodne z oryginałem i jako takie oznaczone. Niniejsza Ocena Techniczna może być powielana/odtwarzana, także w formie elektronicznej, wyłącznie w całości i w formie nieskróconej. Częściowe jej powielenie/odtworzenie może nastąpić wyłącznie za pisemną zgodą Jednostki Oceny Technicznej. Każde częściowe powielenie/odtworzenie musi zostać jako takie oznaczone. Wystawiająca Jednostka Oceny Technicznej może odwołać niniejszą Europejską Ocenę Techniczną, w szczególności po powiadomieniu przez Komisję zgodnie z artykułem 25 ustęp 3 Rozporządzenia (UE) nr 305/2011. Z /14

3 Europejska Ocena Techniczna ETA-02/0024 Strona 3 z 29 7 stycznia 2015 Część szczegółowa 1 Opis techniczny produktu jest zestawem do wklejania (kotwą wklejaną) złożonym z kartusza z zaprawą iniekcyjną fischer FIS V i elementu stalowego. Element stalowy może składać się z pręta nagwintowanego fischer FIS A lub RGM w rozmiarach M6 do M30, kotwy fischer z gwintem wewnętrznym typu RG MI w rozmiarach M8 do M20, pręta zbrojeniowego o średnicy ø = 8 do 28 mm lub kotwy zbrojeniowej fischer FRA w rozmiarach M12 do M24. Element stalowy umieszczany jest w wywierconym otworze wypełnionym zaprawą iniekcyjną i zamocowany poprzez sklejenie zaprawą łącznika stalowego z betonem. Opis produktu znajduje się w załączniku A. 2 Określenie zamierzonego celu zastosowania zgodnie ze stosowalnym Europejskim Dokumentem Oceny Spełnienie parametrów podanych w rozdziale 3 można zakładać wyłącznie wtedy, gdy kotwa jest używana zgodnie z wytycznymi i warunkami określonymi w załączniku B. Metody badań i oceny stanowiące podstawę niniejszej Europejskiej Oceny Technicznej prowadzą do przyjęcia zakładanej długości użytkowania kotwy wynoszącej co najmniej 50 lat. Dane dotyczące okresu użytkowania nie są równoznaczne z gwarancją Producenta; są jedynie informacją pomocną przy wyborze odpowiedniego produktu pod kątem zakładanego, uzasadnionego ekonomicznie okresu użyteczności budowli. 3 Parametry produktu i dane dotyczące metod ich oceny 3.1 Wytrzymałość mechaniczna i stabilność osadzenia (BWR Istotna właściwość Wartości charakterystyczne dla zwymiarowania wg Instrukcji Technicznej TR 029 Wartości charakterystyczne dla zwymiarowania wg CEN/TS :2009 Przemieszczenia pod obciążeniem wyrywającym i ścinającym Parametr Patrz załącznik C 1 do C 6 Patrz załącznik C 7 do C 12 Patrz załącznik C 13 / C Ochrona przeciwpożarowa (BWR 2) Istotna właściwość Reakcja na ogień Odporność na działanie ognia Parametr Kotwa spełnia wymagania klasy A1 Parametru nie stwierdzono (PNS)

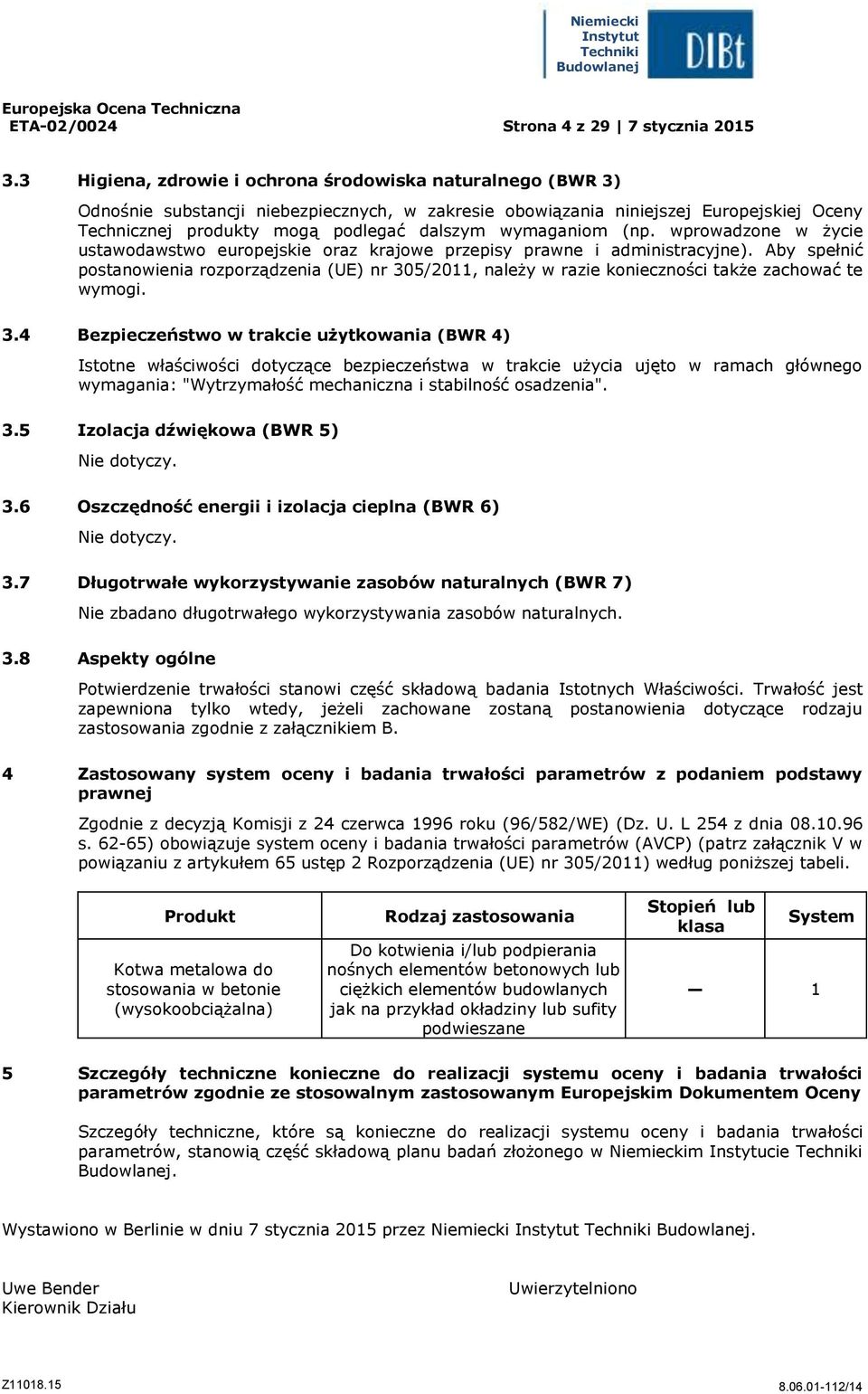

4 Europejska Ocena Techniczna ETA-02/0024 Strona 4 z 29 7 stycznia Higiena, zdrowie i ochrona środowiska naturalnego (BWR 3) Odnośnie substancji niebezpiecznych, w zakresie obowiązania niniejszej Europejskiej Oceny Technicznej produkty mogą podlegać dalszym wymaganiom (np. wprowadzone w życie ustawodawstwo europejskie oraz krajowe przepisy prawne i administracyjne). Aby spełnić postanowienia rozporządzenia (UE) nr 305/2011, należy w razie konieczności także zachować te wymogi. 3.4 Bezpieczeństwo w trakcie użytkowania (BWR 4) Istotne właściwości dotyczące w trakcie użycia ujęto w ramach głównego wymagania: "Wytrzymałość mechaniczna i stabilność osadzenia". 3.5 Izolacja dźwiękowa (BWR 5) Nie dotyczy. 3.6 Oszczędność energii i izolacja cieplna (BWR 6) Nie dotyczy. 3.7 Długotrwałe wykorzystywanie zasobów naturalnych (BWR 7) Nie zbadano długotrwałego wykorzystywania zasobów naturalnych. 3.8 Aspekty ogólne Potwierdzenie trwałości stanowi część składową badania Istotnych Właściwości. Trwałość jest zapewniona tylko wtedy, jeżeli zachowane zostaną postanowienia dotyczące rodzaju zastosowania zgodnie z załącznikiem B. 4 Zastosowany system oceny i badania trwałości parametrów z podaniem podstawy prawnej Zgodnie z decyzją Komisji z 24 czerwca 1996 roku (96/582/WE) (Dz. U. L 254 z dnia s ) obowiązuje system oceny i badania trwałości parametrów (AVCP) (patrz załącznik V w powiązaniu z artykułem 65 ustęp 2 Rozporządzenia (UE) nr 305/201 według poniższej tabeli. Produkt Kotwa metalowa do stosowania w betonie (wysokoobciążalna) Rodzaj zastosowania Do kotwienia i/lub podpierania nośnych elementów betonowych lub ciężkich elementów budowlanych jak na przykład okładziny lub sufity podwieszane Stopień lub klasa 1 System 5 Szczegóły techniczne konieczne do realizacji systemu oceny i badania trwałości parametrów zgodnie ze stosowalnym zastosowanym Europejskim Dokumentem Oceny Szczegóły techniczne, które są konieczne do realizacji systemu oceny i badania trwałości parametrów, stanowią część składową planu badań złożonego w m Instytucie. Wystawiono w Berlinie w dniu 7 stycznia 2015 przez. Uwe Bender Kierownik Działu Uwierzytelniono

5 Strona 5 Europejskiej Oceny Technicznej Stan po zamontowaniu Kotwa fischer Montaż wstępny Oznaczenie głębokości osadzenia Kotwa fischer Montaż przelotowy (szczelina pierścieniowa wypełniona zaprawą) Kotwa fischer RG MI z gwintem wewnętrznym tylko montaż wstępny Pręt zbrojeniowy Oznaczenie głębokości osadzenia Kotwa zbrojeniowonagwintowana fischer FRA Montaż wstępny Kotwa zbrojeniowonagwintowana fischer FRA Montaż przelotowy (szczelina pierścieniowa wypełniona zaprawą) Opis produktu Stan po zamontowaniu Załącznik A 1

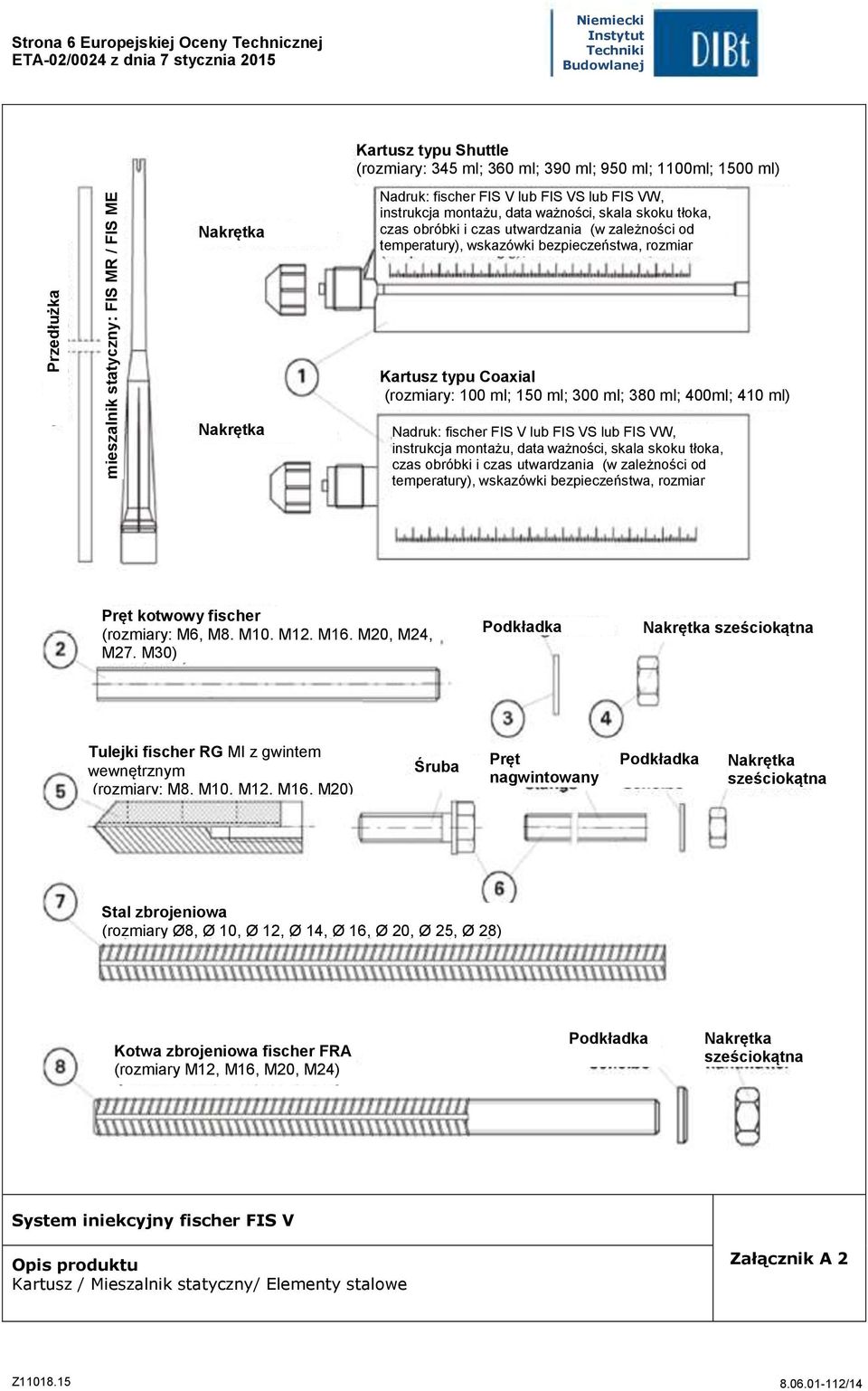

6 Przedłużka mieszalnik statyczny: FIS MR / FIS ME Strona 6 Europejskiej Oceny Technicznej Nakrętka Kartusz typu Shuttle (rozmiary: 345 ml; 360 ml; 390 ml; 950 ml; 1100ml; 1500 ml) Nadruk: fischer FIS V lub FIS VS lub FIS VW, instrukcja montażu, data ważności, skala skoku tłoka, czas obróbki i czas utwardzania (w zależności od temperatury), wskazówki, rozmiar Kartusz typu Coaxial (rozmiary: 100 ml; 150 ml; 300 ml; 380 ml; 400ml; 410 ml) Nakrętka Nadruk: fischer FIS V lub FIS VS lub FIS VW, instrukcja montażu, data ważności, skala skoku tłoka, czas obróbki i czas utwardzania (w zależności od temperatury), wskazówki, rozmiar Pręt kotwowy fischer (rozmiary: M6, M8. M10. M12. M16. M20, M24, M27. M30) Podkładka Nakrętka sześciokątna Tulejki fischer RG MI z gwintem wewnętrznym (rozmiary: M8, M10, M12, M16, M20) Śruba Pręt Podkładka Nakrętka nagwintowany sześciokątna Stal zbrojeniowa (rozmiary Ø8, Ø 10, Ø 12, Ø 14, Ø 16, Ø 20, Ø 25, Ø 28) Kotwa zbrojeniowa fischer FRA (rozmiary M12, M16, M20, M24) Podkładka Nakrętka sześciokątna Opis produktu Kartusz / Mieszalnik statyczny/ Elementy stalowe Załącznik A 2

7 Strona 7 Europejskiej Oceny Technicznej Tabela A1: Materiały Element Nazwa Materiał 1 Kartusz z zaprawą zaprawa, utwardzacz; wypełniacze Pręt kotwowy Podkładka ISO 7089:2000 Stal, ocynkowana Klasa wytrzymałości 5.8 lub 8.8; EN ISO 898-1:2013 ocynk galwaniczny o grubości warstwy 5µm, EN ISO 4042:1999 A2K lub ocynk ogniowy wg EN ISO 10684:2004 f uk 1000 N/mm 2 A 5 > 8% wydłużenie przy zerwaniu ocynk galwaniczny o grubości warstwy 5µm, EN ISO 4042:1999 A2K lub ocynk ogniowy wg EN ISO 10684:2004 Nakrętka sześciokątna Klasa wytrzymałości 5 lub 8; EN ISO 898-2:2013 ocynk galwaniczny o grubości warstwy 5µm, ISO 4042:1999 A2K lub ocynk ogniowy wg ISO 10684:2004 Stal nierdzewna A4 Klasa wytrzymałości 50, 70 lub 80 EN ISO 3506: ;1.4404; ; ; ; ; EN :2014 f uk 1000 N/mm 2 A 5 > 8% wydłużenie przy zerwaniu ;1.4404; ;1.4571; ; EN :2014 Klasa wytrzymałości 50, 70 lub 80 EN ISO 3506: ;1.4404; ; ; ; ; EN :2014 Stal o wysokiej odporności na korozję C Klasa wytrzymałości 50 lub 80 EN ISO 3506:2009 lub klasa wytrzymałości 70 mit f yk = 560 N/mm ; EN :2014 f uk 1000 N/mm 2 A 5 > 8% wydłużenie przy zerwaniu ; EN :2014 Klasa wytrzymałości 50, 70 lub 80 EN ISO 3506: ; EN : Kotwa RG MI z gwintem wewnętrznym Śruby lub pręty nagwintowane dla kotwy z gwintem wewnętrznym Klasa wytrzymałości 5.8 lub 8.8; EN : ocynk galwaniczny o grubości warstwy 5µm, ISO 4042:1999 A2K Klasa wytrzymałości 5.8 lub 8.8; EN ISO 898-1:2013 ocynk galwaniczny o grubości warstwy 5µm, ISO 4042:1999 A2K Klasa wytrzymałości 70 EN ISO 3506: ;1.4404; ; ; ; EN :2014 Klasa wytrzymałości 70 EN ISO 3506: ;1.4404; ; ; ; EN :2014 Klasa wytrzymałości 70 EN ISO : ; EN :2014 Klasa wytrzymałości 70 EN ISO : ; EN : Stal zbrojeniowa EN :2004 i AC:2010, załącznik C Stal prętowa i zbrojeniowa w kręgach klasa B lub C z f yk i k zgodnie z NDP lub NCL of EN /NA:2013 f uk= ftk= k f vk (k patrz załącznik B4) 8 Kotwa zbrojeniowa FRA Stal prętowa i zbrojeniowa w kręgach klasa B lub C z f yk i k zgodnie z NDP lub NCL of EN /NA:2013f uk=f tk= k-f yk (k patrz załącznik B4) Element gwintowany: klasa wytrzymałości 70 ISO 3506: ; EN :2014 Opis produktu Materiały Załącznik A 3

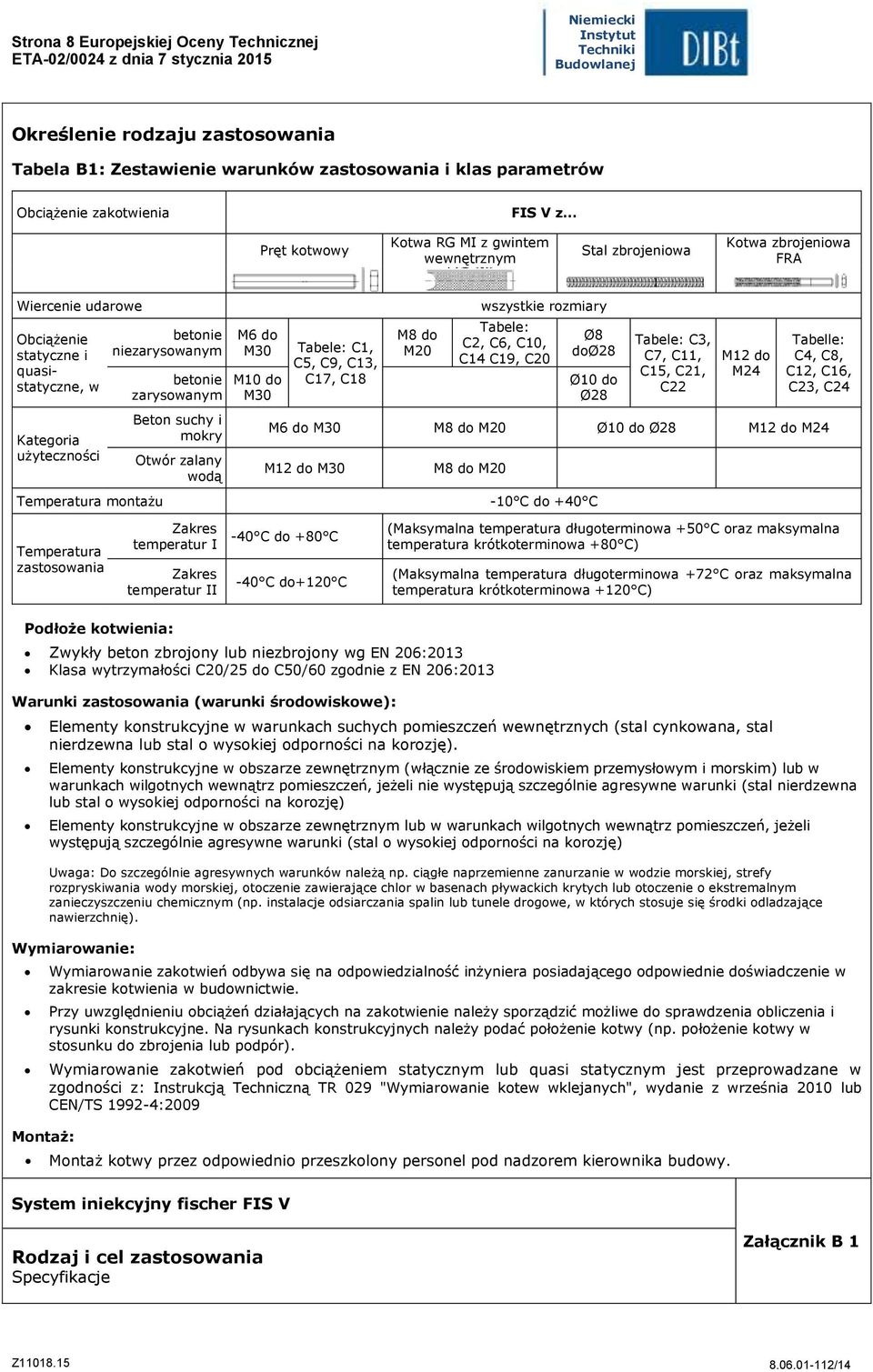

8 Strona 8 Europejskiej Oceny Technicznej Określenie rodzaju zastosowania Tabela B1: Zestawienie warunków zastosowania i klas parametrów Obciążenie zakotwienia FIS V z Pręt kotwowy Kotwa RG MI z gwintem wewnętrznym Stal zbrojeniowa Kotwa zbrojeniowa FRA Wiercenie udarowe Obciążenie statyczne i quasistatyczne, w Kategoria użyteczności Temperatura montażu betonie niezarysowanym betonie zarysowanym Beton suchy i mokry Otwór zalany wodą M6 do M30 Tabele: C1, M10 do M30 C5, C9, C13, C17, C18 M8 do M20 wszystkie rozmiary Tabele: C2, C6, C10, C14 C19, C20 Ø8 doø28 Ø10 do Ø28 Tabele: C3, C7, C11, C15, C21, C22 M12 do M24 Tabelle: C4, C8, C12, C16, C23, C24 M6 do M30 M8 do M20 Ø10 do Ø28 M12 do M24 M12 do M30 M8 do M20-10 C do +40 C Temperatura zastosowania Zakres temperatur I Zakres temperatur II -40 C do +80 C (Maksymalna -40 C do+120 C temperatura długoterminowa +50 C oraz maksymalna temperatura krótkoterminowa +80 C) (Maksymalna temperatura długoterminowa +72 C oraz maksymalna temperatura krótkoterminowa +120 C) Podłoże kotwienia: Zwykły beton zbrojony lub niezbrojony wg EN 206:2013 Klasa wytrzymałości C20/25 do C50/60 zgodnie z EN 206:2013 Warunki zastosowania (warunki środowiskowe): Elementy konstrukcyjne w warunkach suchych pomieszczeń wewnętrznych (stal cynkowana, stal nierdzewna lub stal o wysokiej odporności na korozję). Elementy konstrukcyjne w obszarze zewnętrznym (włącznie ze środowiskiem przemysłowym i morskim) lub w warunkach wilgotnych wewnątrz pomieszczeń, jeżeli nie występują szczególnie agresywne warunki (stal nierdzewna lub stal o wysokiej odporności na korozję) Elementy konstrukcyjne w obszarze zewnętrznym lub w warunkach wilgotnych wewnątrz pomieszczeń, jeżeli występują szczególnie agresywne warunki (stal o wysokiej odporności na korozję) Uwaga: Do szczególnie agresywnych warunków należą np. ciągłe naprzemienne zanurzanie w wodzie morskiej, strefy rozpryskiwania wody morskiej, otoczenie zawierające chlor w basenach pływackich krytych lub otoczenie o ekstremalnym zanieczyszczeniu chemicznym (np. instalacje odsiarczania spalin lub tunele drogowe, w których stosuje się środki odladzające nawierzchnię). Wymiarowanie: Montaż: Wymiarowanie zakotwień odbywa się na odpowiedzialność inżyniera posiadającego odpowiednie doświadczenie w zakresie kotwienia w budownictwie. Przy uwzględnieniu obciążeń działających na zakotwienie należy sporządzić możliwe do sprawdzenia obliczenia i rysunki konstrukcyjne. Na rysunkach konstrukcyjnych należy podać położenie kotwy (np. położenie kotwy w stosunku do zbrojenia lub podpór). Wymiarowanie zakotwień pod obciążeniem statycznym lub quasi statycznym jest przeprowadzane w zgodności z: Instrukcją Techniczną TR 029 "Wymiarowanie kotew wklejanych", wydanie z września 2010 lub CEN/TS :2009 Montaż kotwy przez odpowiednio przeszkolony personel pod nadzorem kierownika budowy. Rodzaj i cel zastosowania Specyfikacje Załącznik B 1

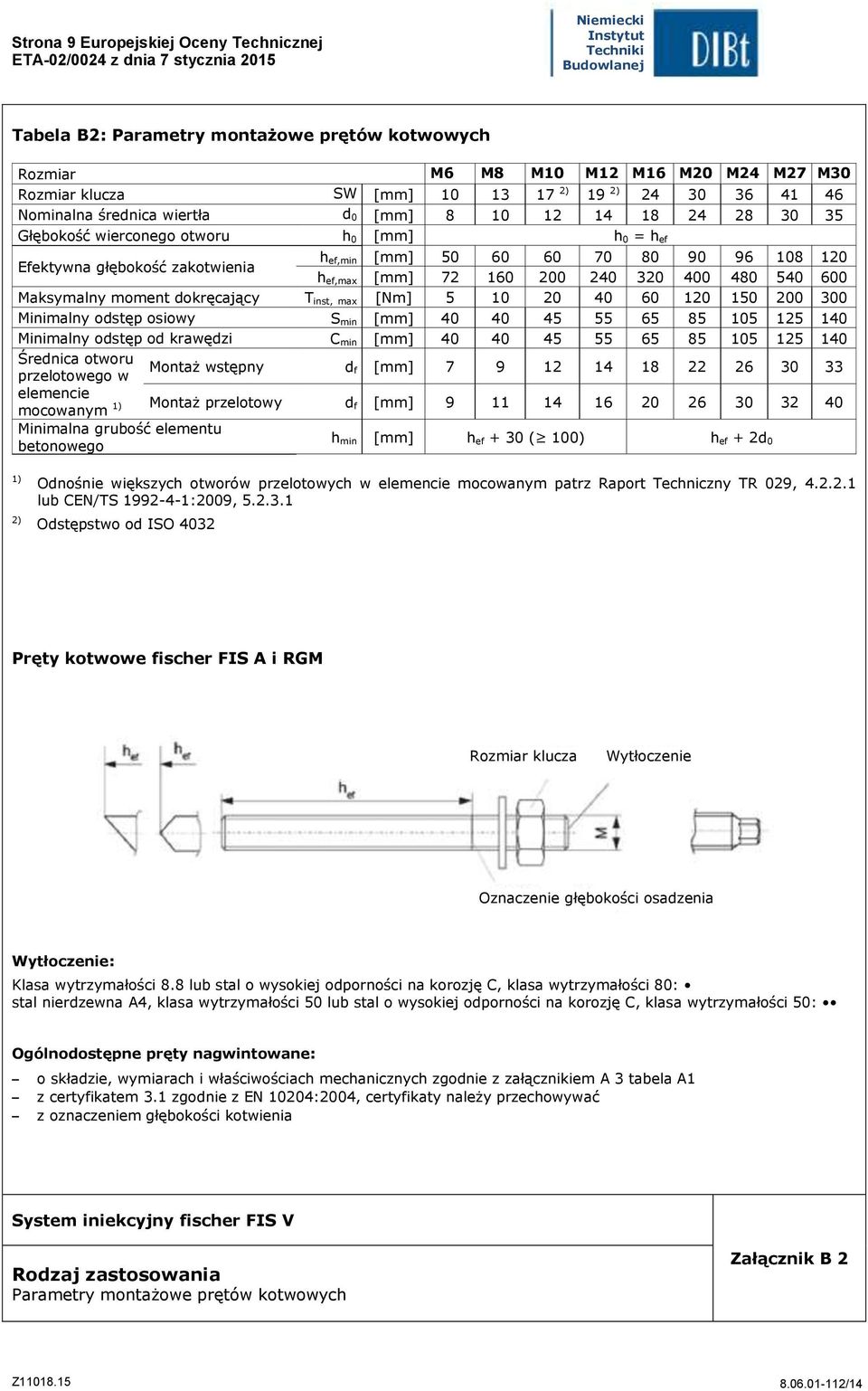

9 Strona 9 Europejskiej Oceny Technicznej Tabela B2: Parametry montażowe prętów kotwowych Rozmiar M6 M8 M10 M12 M16 M20 M24 M27 M30 Rozmiar klucza SW [mm] ) 19 2) Nominalna średnica wiertła d 0 [mm] Głębokość wierconego otworu h 0 [mm] h 0 = h ef Efektywna głębokość zakotwienia h ef,min [mm] h ef,max [mm] Maksymalny moment dokręcający T inst, max [Nm] Minimalny odstęp osiowy S min [mm] Minimalny odstęp od krawędzi C min [mm] Średnica otworu przelotowego w Montaż wstępny d f [mm] elemencie mocowanym Montaż przelotowy d f [mm] Minimalna grubość elementu betonowego h min [mm] h ef + 30 ( 100) h ef + 2d 0 2) Odnośnie większych otworów przelotowych w elemencie mocowanym patrz Raport Techniczny TR 029, lub CEN/TS :2009, Odstępstwo od ISO 4032 Pręty kotwowe fischer FIS A i RGM Rozmiar klucza Wytłoczenie Oznaczenie głębokości osadzenia Wytłoczenie: Klasa wytrzymałości 8.8 lub stal o wysokiej odporności na korozję C, klasa wytrzymałości 80: stal nierdzewna A4, klasa wytrzymałości 50 lub stal o wysokiej odporności na korozję C, klasa wytrzymałości 50: Ogólnodostępne pręty nagwintowane: o składzie, wymiarach i właściwościach mechanicznych zgodnie z załącznikiem A 3 tabela A1 z certyfikatem 3.1 zgodnie z EN 10204:2004, certyfikaty należy przechowywać z oznaczeniem głębokości kotwienia Rodzaj zastosowania Parametry montażowe prętów kotwowych Załącznik B 2

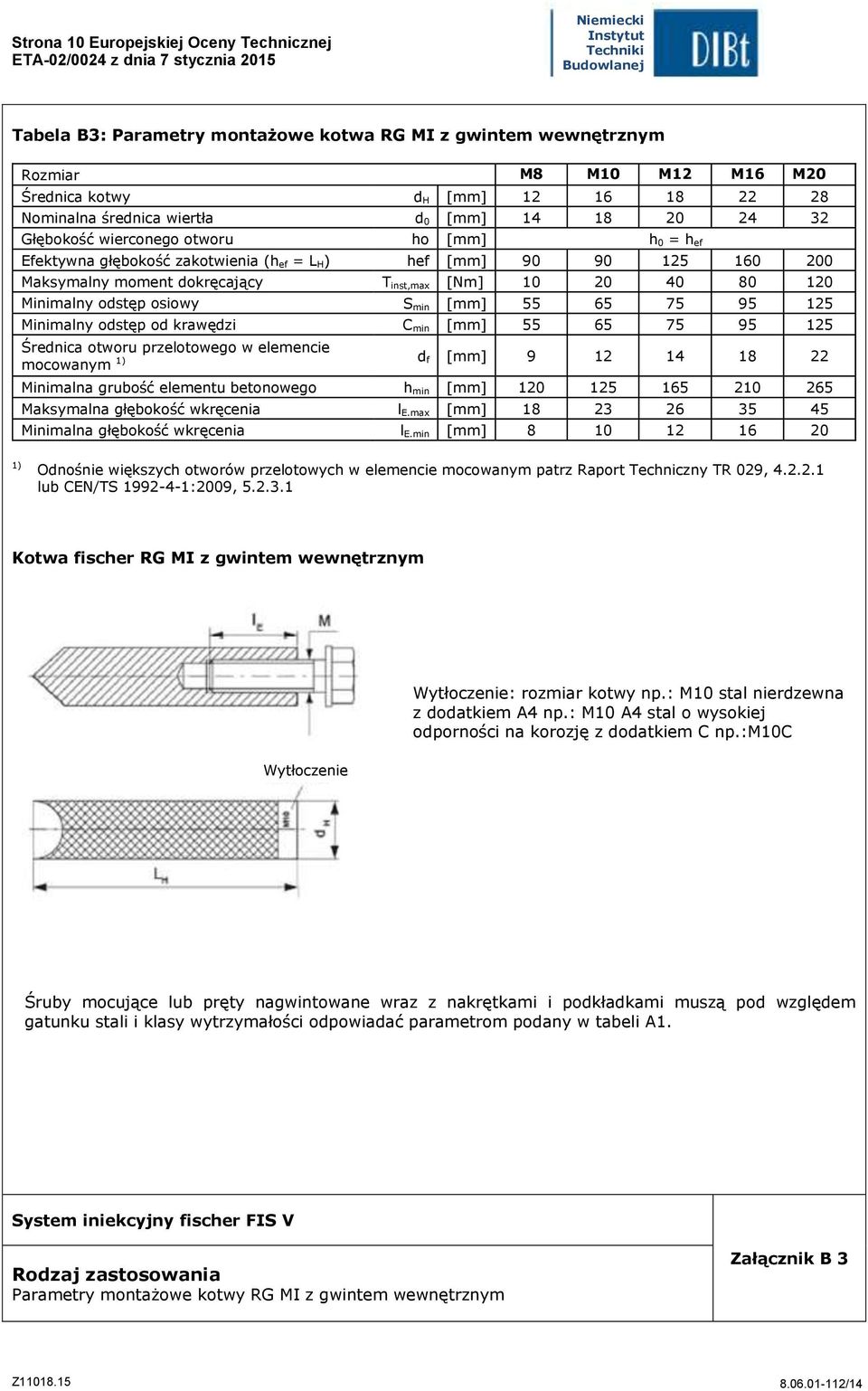

10 Strona 10 Europejskiej Oceny Technicznej Tabela B3: Parametry montażowe kotwa RG MI z gwintem wewnętrznym Rozmiar M8 M10 M12 M16 M20 Średnica kotwy d H [mm] Nominalna średnica wiertła d 0 [mm] Głębokość wierconego otworu ho [mm] h 0 = h ef Efektywna głębokość zakotwienia (h ef = L H) hef [mm] Maksymalny moment dokręcający T inst,max [Nm] Minimalny odstęp osiowy S min [mm] Minimalny odstęp od krawędzi C min [mm] Średnica otworu przelotowego w elemencie mocowanym d f [mm] Minimalna grubość elementu betonowego h min [mm] Maksymalna głębokość wkręcenia l E.max [mm] Minimalna głębokość wkręcenia l E.min [mm] Odnośnie większych otworów przelotowych w elemencie mocowanym patrz Raport Techniczny TR 029, lub CEN/TS :2009, Kotwa fischer RG MI z gwintem wewnętrznym Wytłoczenie: rozmiar kotwy np.: M10 stal nierdzewna z dodatkiem A4 np.: M10 A4 stal o wysokiej odporności na korozję z dodatkiem C np.:m10c Wytłoczenie Śruby mocujące lub pręty nagwintowane wraz z nakrętkami i podkładkami muszą pod względem gatunku stali i klasy wytrzymałości odpowiadać parametrom podany w tabeli A1. Rodzaj zastosowania Parametry montażowe kotwy RG MI z gwintem wewnętrznym Załącznik B 3

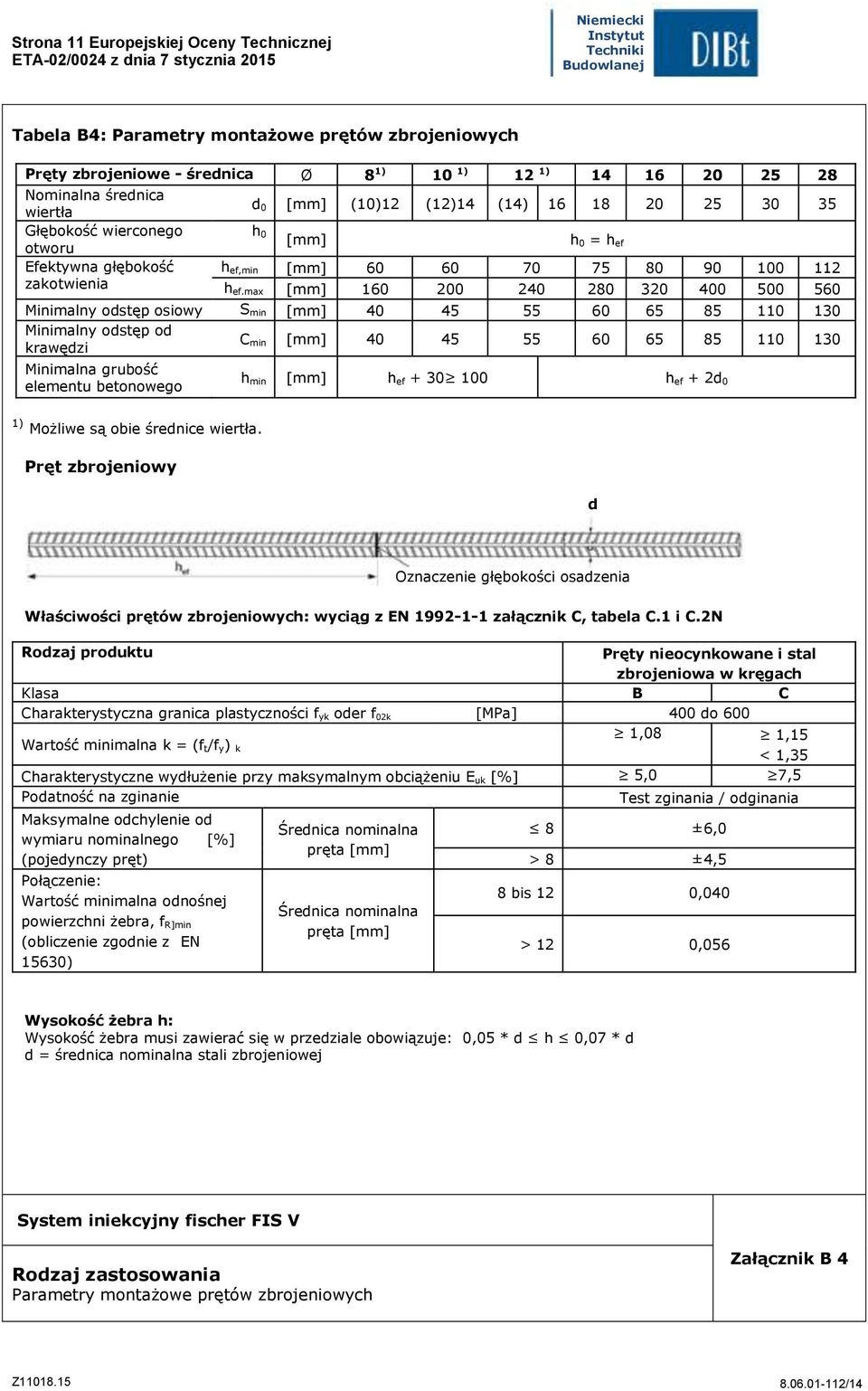

11 Strona 11 Europejskiej Oceny Technicznej Tabela B4: Parametry montażowe prętów zbrojeniowych Pręty zbrojeniowe - średnica Ø Nominalna średnica wiertła Głębokość wierconego otworu Efektywna głębokość zakotwienia d 0 [mm] (10)12 (12)14 (14) h 0 [mm] h0 = h ef h ef,min [mm] h ef.max [mm] Minimalny odstęp osiowy S min [mm] Minimalny odstęp od krawędzi C min [mm] Minimalna grubość elementu betonowego h min [mm] h ef h ef + 2d 0 Możliwe są obie średnice wiertła. Pręt zbrojeniowy d Oznaczenie głębokości osadzenia Właściwości prętów zbrojeniowych: wyciąg z EN załącznik C, tabela C.1 i C.2N Rodzaj produktu Pręty nieocynkowane i stal zbrojeniowa w kręgach Klasa B C Charakterystyczna granica plastyczności f yk oder f 02k [MPa] 400 do 600 Wartość minimalna k = (f t/f y) k 1,08 1,15 < 1,35 Charakterystyczne wydłużenie przy maksymalnym obciążeniu E uk [%] 5,0 7,5 Podatność na zginanie Test zginania / odginania Maksymalne odchylenie od wymiaru nominalnego [%] (pojedynczy pręt) Połączenie: Wartość minimalna odnośnej powierzchni żebra, f R]min (obliczenie zgodnie z EN 15630) Średnica nominalna pręta [mm] Średnica nominalna pręta [mm] 8 ±6,0 > 8 ±4,5 8 bis 12 0,040 > 12 0,056 Wysokość żebra h: Wysokość żebra musi zawierać się w przedziale obowiązuje: 0,05 * d h 0,07 * d d = średnica nominalna stali zbrojeniowej Rodzaj zastosowania Parametry montażowe prętów zbrojeniowych Załącznik B 4

12 Strona 12 Europejskiej Oceny Technicznej Tabela B5: Parametry montażowe kotwy zbrojeniowej FRA Średnica gwintu M12 M16 M20 M24 Średnica kotwy d [mm] Rozmiar klucza SW [mm] Nominalna średnica wiertła d 0 [mm] (14) Głębokość wierconego otworu h 0 [mm] h ef+l 0 Odstęp między powierzchnią betonu a [mm] l miejscem spawania h ef.min [mm] Efektywna głębokość zakotwienia h ef. max [mm] Maksymalny moment dokręcający T inst.max [Nm] Minimalny odstęp osiowy S min [mm] Minimalny odstęp od krawędzi C min [mm] Średnica otworu Montaż wstępny d f [mm] przelotowego w elemencie mocowanym 2) Montaż przelotowy d f [mm] Minimalna grubość elementu betonowego h min [mm] h h 0 + 2d 0 2) Możliwe są obie średnice wiertła Odnośnie większych otworów przelotowych w elemencie mocowanym patrz Raport Techniczny TR 029, lub CEN/TS :2009, Kotwa zbrojeniowa fischer FRA Rozmiar klucza Wytłoczenie Wytłoczenie: FRA (dla stali nierdzewnej) FRA C (dla stali o wysokiej odporności na korozję) Rodzaj zastosowania Parametry montażowe kotwy zbrojeniowej FRA Załącznik B 5

13 Strona 13 Europejskiej Oceny Technicznej Tabela B6: Parametry montażowe szczotki stalowej FIS BS Ø Średnica wiertła [mm] Średnica szczotki stalowej d b [mm] Tabela B7: Maksymalny czas wiązania zaprawy i minimalny czas oczekiwania (temperatura w betonie w trakcie utwardzania zaprawy nie może być niższa od podanej wartości minimalnej). Temperatura w podłożu betonowym [ C] Minimalny czas utwardzania ) t cure [minut] FIS VW High Speed -10 do godzin FIS V FIS VS Low Speed Temperatura (zaprawy) [ C] Maksymalny czas wiązania t work [minut] FIS VW High Speed FIS V FIS VS Low Speed >-5 do ±0 3 godziny 24 godziny ±0 5 >±0 do +5 3 godziny 3 godziny 6 godzin >+5 do godziny >+10 do godziny >+20 do >+30 do Czasy utwardzania w wilgotnym betonie lub w otworach zalanych wodą należy podwoić. Rodzaj zastosowania Narzędzia do czyszczenia / Czasy wiązania i utwardzania Załącznik B 6

14 Strona 14 Europejskiej Oceny Technicznej Instrukcja montażu część 1 Wiercenie i czyszczenie otworu 1 Wykonać otwór. Średnica otworu d 0 oraz głębokość otworu h 0 patrz tabele B2, B3, B4, B h ef 12d i d 0< 18 mm: Wydmuchać otwór cztery razy za pomocą pompki ręcznej. Wyczyścić otwór szczotką stalową o odpowiedniej średnicy (patrz tabela B6). h ef > 12d i/lub d 0 18 mm: Wydmuchać otwór cztery razy niezaolejonym sprężonym powietrzem (p > 6 bar). 4 h ef 12d i d 0 < 18 mm: Wydmuchać otwór cztery razy za pomocą pompki ręcznej. h ef > 12d i/lub d 0 18 mm: Wydmuchać otwór cztery razy niezaolejonym sprężonym powietrzem (p > 6 bar). Przygotowanie kartusza 5 Odkręcić nakrętkę. 6 Przykręcić mieszalnik statyczny (spirala mieszalnika statycznego musi być wyraźnie widoczna). 7 Umieścić kartusz w pistolecie iniekcyjnym. 8 Wycisnąć pasek zaprawy o długości ok. 10 cm, aż żywica będzie miała równomiernie szary kolor. Zaprawa, która nie jest równomiernie szara, nie utwardza się i należy ją odrzucić. Rodzaj zastosowania Instrukcja montażu część 1 Załącznik B 7

15 Strona 15 Europejskiej Oceny Technicznej Instrukcja montażu część 2 Iniekcja zaprawy 9 Wypełnić około 2/3 wywierconego otworu zaprawą. Należy zawsze zaczynać od dna otworu, aby uniknąć pęcherzy. W przypadku otworów o głębokości 150mm, zastosować przedłużkę. Montaż prętów kotwowych fischer i kotwy z gwintem wewnętrznym typu RG MI 10 Należy używać wyłącznie czystych kotew bez smaru. Oznaczyć głębokość osadzenia kotwy (jeśli potrzebne). Następnie włożyć kotwę wkręcając ją w dół otworu wypełnionego żywicą. Po osiągnięciu założonej głębokości zakotwienia nadmierna ilość zaprawy powinna wydostać się z otworu. W przypadku instalacji nad głową należy ustabilizować pręt kotwy klinami. W przypadku montażu przelotowego otwór w elemencie mocowanym musi być również wypełniony zaprawą. 11 Należy poczekać przez czas utwardzania t cure patrz tabela B7. 12 Montaż elementu mocowanego T inst.max patrz abele B2 lub B3 Montaż pręta zbrojeniowego i kotwy zbrojeniowej fischer typu FRA 10 Należy stosować łączniki czyste i niezabrudzone olejem. Oznaczyć głębokość na pręcie zbrojeniowym/kotwie zbrojeniowej FRA. Wkręcać pręt zbrojeniowy lub FRA w otwór wypełniony zaprawą, aż pręt dojdzie się do znacznika głębokości. W momencie zagłębienia do zaznaczenia, nadmierna ilość zaprawy musi wydostawać się z wywierconego otworu. 11 Należy poczekać przez czas utwardzania t cure patrz tabela B7. 12 Montaż elementu mocowanego T inst.max patrz tabela B5 Rodzaj zastosowania Instrukcja montażu część 2 Załącznik B 8

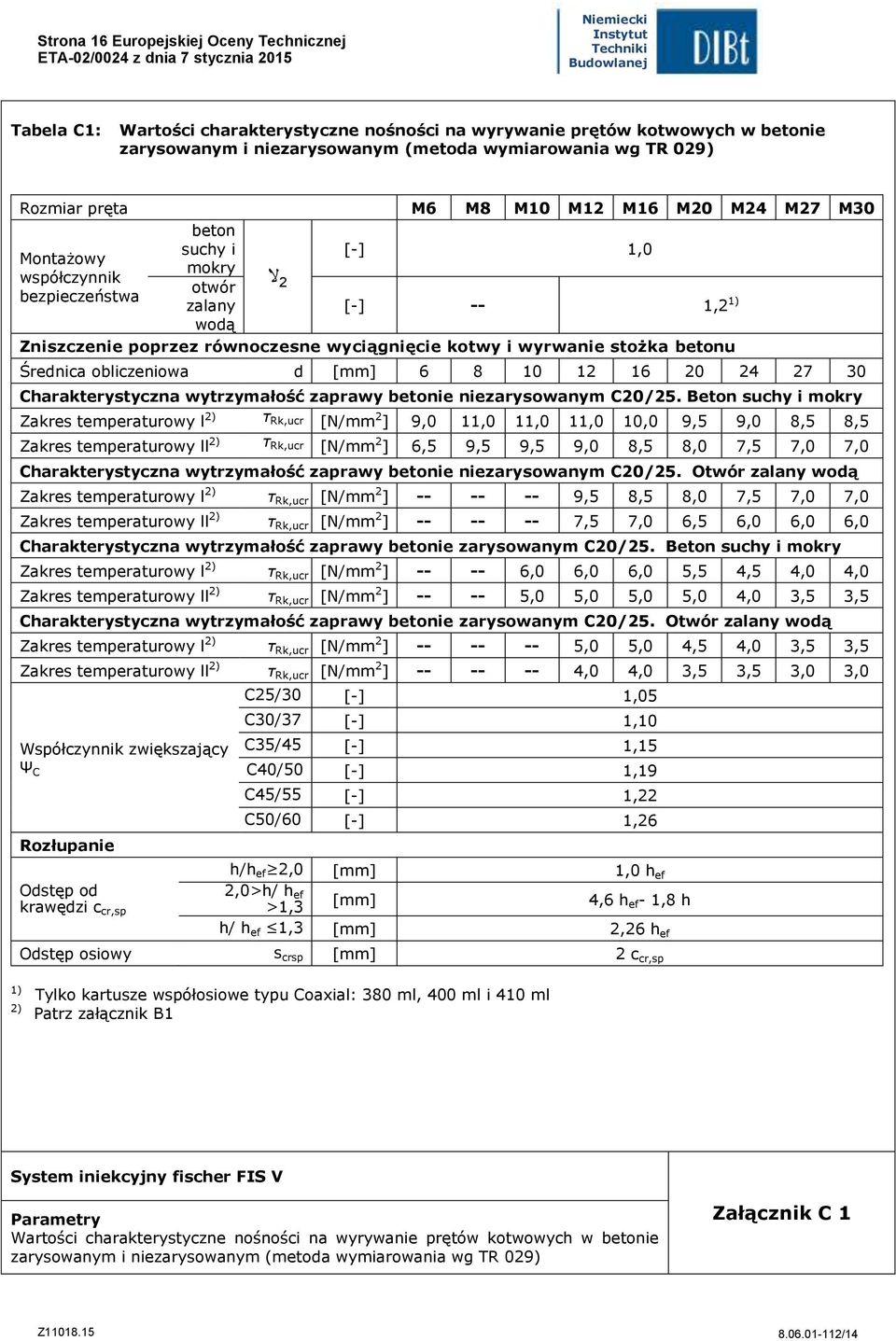

16 Strona 16 Europejskiej Oceny Technicznej Tabela C1: Wartości charakterystyczne nośności na wyrywanie prętów kotwowych w betonie zarysowanym i niezarysowanym (metoda wymiarowania wg TR 029) Rozmiar pręta M6 M8 M10 M12 M16 M20 M24 M27 M30 Montażowy współczynnik beton suchy i mokry otwór zalany wodą 2 [-] 1,0 [-] -- 1,2 Zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu Średnica obliczeniowa d [mm] Charakterystyczna wytrzymałość zaprawy betonie niezarysowanym C20/25. Beton suchy i mokry Zakres temperaturowy l 2) τ Rk,ucr [N/mm 2 ] 9,0 11,0 11,0 11,0 10,0 9,5 9,0 8,5 8,5 Zakres temperaturowy ll 2) τ Rk,ucr [N/mm 2 ] 6,5 9,5 9,5 9,0 8,5 8,0 7,5 7,0 7,0 Charakterystyczna wytrzymałość zaprawy betonie niezarysowanym C20/25. Otwór zalany wodą Zakres temperaturowy l 2) τ Rk,ucr [N/mm 2 ] ,5 8,5 8,0 7,5 7,0 7,0 Zakres temperaturowy ll 2) τ Rk,ucr [N/mm 2 ] ,5 7,0 6,5 6,0 6,0 6,0 Charakterystyczna wytrzymałość zaprawy betonie zarysowanym C20/25. Beton suchy i mokry Zakres temperaturowy l 2) τ Rk,ucr [N/mm 2 ] ,0 6,0 6,0 5,5 4,5 4,0 4,0 Zakres temperaturowy ll 2) τ Rk,ucr [N/mm 2 ] ,0 5,0 5,0 5,0 4,0 3,5 3,5 Charakterystyczna wytrzymałość zaprawy betonie zarysowanym C20/25. Otwór zalany wodą Zakres temperaturowy l 2) τ Rk,ucr [N/mm 2 ] ,0 5,0 4,5 4,0 3,5 3,5 Zakres temperaturowy ll 2) τ Rk,ucr [N/mm 2 ] ,0 4,0 3,5 3,5 3,0 3,0 Współczynnik zwiększający Ψ C Rozłupanie C25/30 [-] 1,05 C30/37 [-] 1,10 C35/45 [-] 1,15 C40/50 [-] 1,19 C45/55 [-] 1,22 C50/60 [-] 1,26 Odstęp od krawędzi c cr,sp h/h ef 2,0 [mm] 1,0 h ef 2,0>h/ h ef >1,3 [mm] 4,6 h ef - 1,8 h h/ h ef 1,3 [mm] 2,26 h ef Odstęp osiowy s crsp [mm] 2 c cr,sp 2) Tylko kartusze współosiowe typu Coaxial: 380 ml, 400 ml i 410 ml Patrz załącznik B1 Parametry Wartości charakterystyczne nośności na wyrywanie prętów kotwowych w betonie zarysowanym i niezarysowanym (metoda wymiarowania wg TR 029) Załącznik C 1

17 Strona 17 Europejskiej Oceny Technicznej Tabela C2: Wartości charakterystyczne nośności na wyrywanie kotwy RG MI z gwintem wewnętrznym w betonie niezarysowanym (metoda wymiarowania wg TR 029) Rozmiar M8 M10 M12 M16 M20 Montażowy beton suchy i mokry [-] 1,0 współczynnik 2 otwór zalany wodą [-] 1,2 Zniszczenie stali Nośność charakterystyczna ze śrubą N RK.S Klasa wytrzymałości Klasa wytrzymałości [kn] [kn] A4 [kn] C [kn] Zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu Średnica obliczeniowa d H [mm] Charakterystyczna wytrzymałość zaprawy betonie niezarysowanym C20/25. Beton suchy i mokry Zakres temperaturowy l 2) N 0 Rk,p [kn] Zakres temperaturowy ll 2) N 0 Rk,p [kn] Charakterystyczna wytrzymałość zaprawy betonie niezarysowanym C20/25. Otwór zalany wodą Zakres temperaturowy l 2) N 0 Rk,p [kn] Zakres temperaturowy ll 2) N 0 Rk,p [kn] Współczynnik zwiększający Rozłupanie Ψ C C25/30 [-] 1,05 C30/37 [-] 1,10 C35/45 [-] 1,15 C40/50 [-] 1,19 C45/55 [-] 1,22 C50/60 [-] 1,26 Odstęp od krawędzi c cr, sp h/h ef 2,0 [mm] 1,0 h ef 2,0>h/ h ef >1,3 [mm] 4,6 h ef - 1,8 h h/ h ef 1,3 [mm] 2,26 h ef Odstęp osiowy s crsp [mm] 2 c crsp 2) Tylko kartusze współosiowe typu Coaxial: 380 ml, 400 ml i 410 ml Patrz załącznik B1 Parametry Wartości charakterystyczne nośności na wyrywanie kotwy z gwintem wewnętrznym w betonie niezarysowanym (metoda wymiarowania wg TR 029) Załącznik C 2

18 Strona 18 Europejskiej Oceny Technicznej Tabela C3: Wartości charakterystyczne nośności na wyrywanie prętów zbrojeniowych w betonie niezarysowanym i zarysowanym (metoda wymiarowania wg TR 029) Rozmiar pręta Ø [mm] Montażowy współczynnik 2 [-] 1,0 Zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu Średnica obliczeniowa d [mm] Charakterystyczna wytrzymałość zaprawy betonie niezarysowanym C20/25. Beton suchy i mokry Zakres temperaturowy l τ Rk,ucr [N/mm 2 ] 11,0 11,0 11,0 10,0 10,0 9,5 9,0 8,5 Zakres temperaturowy ll τ Rk,ucr [N/mm 2 ] 9,5 9,5 9,0 8,5 8,5 8,0 7,5 7,0 Charakterystyczna wytrzymałość zaprawy betonie zarysowanym C20/25. Beton suchy i mokry Zakres temperaturowy l τ Rk,ucr [N/mm 2 ] -- 3,0 5,0 5,0 5,0 4,5 4,0 4,0 Zakres temperaturowy ll τ Rk,ucr [N/mm 2 ] -- 3,0 4,5 4,5 4,5 4,0 3,5 3,5 Współczynnik zwiększający Ψ C Rozłupanie C25/30 [-] 1,05 C30/37 [-] 1,10 C35/45 [-] 1,15 C40/50 [-] 1,19 C45/55 [-] 1,22 C50/60 [-] 1,26 Odstęp od krawędzi c cr, sp h/h ef 2,0 [mm] 1,0 h ef 2,0>h/ h ef 1,3 [mm] 4,6 h ef - 1,8 h h/ h ef 1,3 [mm] 2,26 h ef Odstęp osiowy s crsp [mm] 2 c cr,sp Patrz załącznik B1 Parametry Wartości charakterystyczne nośności na wyrywanie prętów zbrojeniowych w betonie zarysowanym i niezarysowanym (metoda wymiarowania wg TR 029) Załącznik C 3

19 Strona 19 Europejskiej Oceny Technicznej Tabela C4: Wartości charakterystyczne nośności na wyrywanie kotew zbrojeniowych FRA w betonie niezarysowanym i zarysowanym (metoda wymiarowania wg TR 029) Rozmiar kotwy M12 M16 M20 M24 Montażowy współczynnik Zniszczenie stali Nośność charakterystyczna Częściowy współczynnik 2 [-] 1,0 N Rk,s [kn] Ms,N [-] Zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu Średnica obliczeniowa d [mm] Charakterystyczna wytrzymałość zaprawy betonie niezarysowanym C20/25. Beton suchy i mokry Zakres temperaturowy 1 2) τ Rk,ucr [N/mm 2 ] 11,0 10,0 9,5 9,0 Zakres temperaturowy ll 2) τ Rk,ucr [N/mm 2 ] 9,0 8,5 8,0 7,5 Charakterystyczna wytrzymałość zaprawy betonie zarysowanym C20/25. Beton suchy i mokry Zakres temperaturowy 1 2) τ Rk,ucr [N/mm 2 ] 5,0 5,0 4,5 4,0 Zakres temperaturowy II 2) τ Rk,ucr [N/mm 2 ] 4,5 4,5 4,0 3,5 Współczynnik zwiększający Ψ C Rozłupanie 1,4 C25/30 [-] 1,05 C30/37 [-] 1,10 C35/45 [-] 1,15 C40/50 [-] 1,19 C45/55 [-] 1,22 C50/60 [-] 1,26 Odstęp od krawędzi c cr, sp h/h ef 2,0 [mm] 1,0 h ef 2,0>h/ h ef 1,3 [mm] 4,6 h ef - 1,8 h h/ h ef 1,3 [mm] 2,26 h ef Odstęp osiowy s crsp [mm] 2 c cr,sp 2) W przypadku braku innych regulacji krajowych Patrz załącznik B1 Parametry Wartości charakterystyczne nośności na wyrywanie kotew zbrojeniowych FRA w betonie zarysowanym i niezarysowanym (metoda wymiarowania wg TR 029) Załącznik C 4

20 Strona 20 Europejskiej Oceny Technicznej Tabela C5: Wartości charakterystyczne nośności na ścinanie prętów kotwowych (metoda wymiarowania wg TR 029) Rozmiar kotwy M6 M8 M10 M12 M16 M20 M24 M27 M30 Odłupanie betonu po stronie przeciwnej do kierunku obciążenia Współczynnik k w równaniu (5.7) Raportu Technicznego TR 029 dla wymiarowania kotew wklejanych k [-] 2,0 Tabela C6: Wartości charakterystyczne nośności na ścinanie kotwy RG MI z gwintem wewnętrznym von (metoda wymiarowania wg TR 029) Rozmiar kotwy M8 M10 M12 M16 M20 Montażowy współczynnik 2 [-] 1,0 Zniszczenie stali bez zginania Nośność charakterystyczna V Rk,s Zniszczenie stali ze zginaniem Nośność charakterystyczna M 0 Rk,s Klasa wytrzymałości Klasa wytrzymałości Klasa wytrzymałości Klasa wytrzymałości 5.8 [kn] 9,2 14,5 21,1 39,2 62,0 8.8 [kn] 14,6 23,2 33,7 62,7 90,0 A4 [kn] 12,8 20,3 29,5 54,8 86,0 70 C [kn] 12,8 20,3 29,5 54,8 86,0 5.8 [Nm] [Nm] A4 [Nm] C [Nm] Odłupanie betonu po stronie przeciwnej do kierunku obciążenia Współczynnik k w równaniu (5.7) Raportu Technicznego TR 029 dla wymiarowania kotew wklejanych k [-] 2,0 Parametry Wartości charakterystyczne nośności na ścinanie prętów kotwowych i kotwy RG MI z gwintem wewnętrznym (metoda wymiarowania wg TR 029) Załącznik C 5

21 Strona 21 Europejskiej Oceny Technicznej Tabela C7: Wartości charakterystyczne nośności na ścinanie prętów zbrojeniowych (metoda wymiarowania wg TR 029) Rozmiar kotwy Ø [mm] Odłupanie betonu po stronie przeciwnej do kierunku obciążenia Współczynnik k w równaniu (5.7) Raportu Technicznego TR 029, punkt k [-] 2,0 Tabela C8: Wartości charakterystyczne nośności na ścinanie kotew zbrojeniowych FRA (metoda wymiarowania wg TR 029) Rozmiar kotwy M12 M16 M20 M24 Zniszczenie stali bez zginania Nośność charakterystyczna N Rk,s [kn] Częściowy współczynnik Zniszczenie stali ze zginaniem Ms,N [-] 1,56 Nośność charakterystyczna M 0 Rk,s [Nm] Częściowy współczynnik Ms,N [-] 1,56 Odłupanie betonu po stronie przeciwnej do kierunku obciążenia Współczynnik k w równaniu (5.7) Raportu Technicznego TR 029 dla wymiarowania kotew wklejanych k [-] 2,0 W przypadku braku innych regulacji krajowych Parametry Wartości charakterystyczne nośności na ścinanie prętów zbrojeniowych i kotew zbrojeniowych FRA (metoda wymiarowania wg TR 029) Załącznik C 6

22 Strona 22 Europejskiej Oceny Technicznej Tabela C9: Wartości charakterystyczne nośności na wyrywanie prętów kotwowych w betonie niezarysowanym i zarysowanym (wymiarowanie wg CEN/TS ) Rozmiar kotwy M6 M8 M10 M12 M16 M20 M24 M27 M30 Montażowy współczynnik inst beton suchy i mokry otwór zalany wodą [-] 1,0 [-] -- 1,2 N Rk,s [kn] A S x f UK Zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu Średnica obliczeniowa d [mm] Charakterystyczna wytrzymałość zaprawy betonie niezarysowanym C20/25. Beton suchy i mokry Zakres temperaturowy l 2) τ Rk,ucr [N/mm 2 ] 9,0 11,0 11,0 11,0 10,0 9,5 9,0 8,5 8,5 Zakres temperaturowy ll 2) τ Rk,ucr [N/mm 2 ] 6,5 9,5 9,5 9,0 8,5 8,0 7,5 7,0 7,0 Charakterystyczna wytrzymałość zaprawy betonie niezarysowanym C20/25. Otwór zalany wodą Zakres temperaturowy l 2) τ Rk,ucr [N/mm 2 ] ,5 8,5 8,0 7,5 7,0 7,0 Zakres temperaturowy ll 2) τ Rk,ucr [N/mm 2 ] ,5 7,0 6,5 6,0 6,0 6,0 Charakterystyczna wytrzymałość zaprawy betonie zarysowanym C20/25. Beton suchy i mokry Zakres temperaturowy l 2) τ Rk,ucr [N/mm 2 ] ,0 6,0 6,0 5,5 4,5 4,0 4,0 Zakres temperaturowy ll 2) τ Rk,ucr [N/mm 2 ] ,0 5,0 5,0 5,0 4,0 3,5 3,5 Charakterystyczna wytrzymałość zaprawy betonie zarysowanym C20/25. Otwór zalany wodą Zakres temperaturowy l 2) τ Rk,ucr [N/mm 2 ] ,0 5,0 4,5 4,0 3,5 3,5 Zakres temperaturowy ll 2) τ Rk,ucr [N/mm 2 ] ,0 4,0 3,5 3,5 3,0 3,0 Współczynnik zwiększający Ψ C Współczynnik zgodnie z CEN/TS :2009 punkt Zniszczenie betonu Współczynnik zgodnie z CEN/TS :2009 punkt k 8 k 8 k cr k cr C25/30 [-] 1,05 C30/37 [-] 1,10 C35/45 [-] 1,15 C40/50 [-] 1,19 C45/55 [-] 1,22 C50/60 [-] 1,26 beton zarysowany beton niezarysow. beton zarysowany beton niezarysow. [-] 7,2 [-] 10,1 [-] 7,2 [-] 10,1 Odstęp od krawędzi c cr,sp h/h ef 2,0 [mm] 1,0 h ef 2,0>h/ h ef >1,3 [mm] 4,6 h ef- 1,8 h h/ h ef 1,3 [mm] 2,26 h ef 2) Odstęp osiowy s crsp [mm] 2 c cr,sp Tylko kartusze współosiowe: 380 ml, 400 ml i 410 ml Patrz załącznik B1 Parametry Wartości charakterystyczne nośności na wyrywanie prętów kotwowych w betonie niezarysowanym i zarysowanym (wymiarowanie według CEN/TS ) Załącznik C 7

23 Strona 23 Europejskiej Oceny Technicznej Tabela C10: Wartości charakterystyczne nośności na wyrywanie kotwy RG MI z gwintem wewnętrznym w betonie niezarysowanym (wymiarowanie wg CEN/TS ) Rozmiar M8 M10 M12 M16 M20 Montażowy współczynnik inst beton suchy i mokry [-] 1,0 otwór zalany wodą [-] 1,2 Zniszczenie stali Nośność charakterystyczna ze śrubą N Rk,s Częściowy współczynnik Ms,N 3) Klasa wytrzymałości Klasa wytrzymałości 5.8 [kn] [kn] A4 [kn] C [kn] Klasa wytrzymałości Klasa wytrzymałości 5.8 [-] 1, [-] 1,50 A4 [-] 1,87 70 C [-] 1,87 Zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu Średnica obliczeniowa d H [mm] Charakterystyczna wytrzymałość zaprawy betonie niezarysowanym C20/25. Beton suchy i mokry Zakres temperaturowy l 2) N 0 RK, p [kn] Zakres temperaturowy ll 2) N 0 RK, p [kn] Charakterystyczna wytrzymałość zaprawy betonie niezarysowanym C20/25. Otwór zalany wodą Zakres temperaturowy l 2) N 0 RK, p [kn] Zakres temperaturowy ll 2) N 0 RK, p [kn] Współczynnik zwiększający Ψ C Współczynnik zgodnie z CEN/TS :2009 punkt Zniszczenie betonu Współczynnik zgodnie z CEN/TS :2009 rozdział C25/30 [-] 1,05 C30/37 [-] 1,10 C35/45 [-] 1,15 C40/50 [-] 1,19 C45/55 [-] 1,22 C50/60 [-] 1,26 k 8 [-] 10,1 k ucr [-] 10,1 Odstęp od krawędzi c cr,sp h/h ef 2,0 [mm] 1,0 h ef 2,0>h/ h ef >1,3 [mm] 4,6 h ef- 1,8 h h/ h ef 1,3 [mm] 2,26 h ef Odstęp osiowy s crsp [mm] 2 c cr,sp 2) 3) Tylko kartusze współosiowe: 380 ml, 400 ml i 410 ml Patrz załącznik B1 W przypadku braku innych regulacji krajowych Parametry Wartości charakterystyczne nośności na wyrywanie kotwy RG MI z gwintem wewnętrznym w betonie niezarysowanym (wymiarowanie wg CEN/TS ) Załącznik C 8

24 Strona 24 Europejskiej Oceny Technicznej Tabela C11: Wartości charakterystyczne nośności na wyrywanie prętów zbrojeniowych w betonie niezarysowanym i zarysowanym (wymiarowanie wg CEN/TS ) Rozmiar pręta Ø [mm] Montażowy współczynnik Zniszczenie stali inst [-] 1,0 Nośność charakterystyczna N Rk,s [kn] A S x f uk Zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu Średnica obliczeniowa d [mm] Charakterystyczna wytrzymałość zaprawy betonie niezarysowanym C20/25. Beton suchy i mokry Zakres temperaturowy l τ Rk,ucr [N/mm 2 ] 11,0 11,0 11,0 10,0 10,0 9,5 9,0 8,5 Zakres temperaturowy ll τ Rk,ucr [N/mm 2 ] 9,5 9,5 9,0 8,5 8,5 8,0 7,5 7,0 Charakterystyczna wytrzymałość zaprawy betonie zarysowanym C20/25. Beton suchy i mokry Zakres temperaturowy l τ Rk,ucr [N/mm 2 ] -- 3,0 5,0 5,0 5,0 4,5 4,0 4,0 Zakres temperaturowy ll τ Rk,ucr [N/mm 2 ] -- 3,0 4,5 4,5 4,5 4,0 3,5 3,5 C25/30 [-] 1,05 C30/37 [-] 1,10 Współczynnik zwiększający Ψ C C35/45 [-] 1,15 C40/50 [-] 1,19 Współczynnik zgodnie z CEN/TS : 2009 punkt Zniszczenie betonu Współczynnik zgodnie z CEN/TS : 2009 punkt k 8 beton zarysowany k 8 beton niezarysowany k cr k ucr C45/55 [-] 1,22 C50/60 [-] 1,26 [-] 7,2 [-] 10,1 beton zarysowany [-] 7,2 beton niezarysowany [-] 10,1 Odstęp od krawędzi C cr,n [mm] 1,5 h ef Odstęp osiowy S cr,n [mm] 3,0 h ef Rozłupanie Odstęp od krawędzi c crsp h/h ef 2,0 [mm] 1,0 h ef 2,0>h/ h ef > 1,3 [mm] 4,6 h ef- 1,8 h h/ h ef 1,3 [mm] 2,26 h ef Odstęp osiowy s crsp [mm] 2 c cr,sp Patrz załącznik B1 Parametry Wartości charakterystyczne nośności na wyrywanie prętów zbrojeniowych w betonie niezarysowanym i zarysowanym (wymiarowanie wg CEN/TS ) Załącznik C 9

25 Strona 25 Europejskiej Oceny Technicznej Tabela C12: Wartości charakterystyczne nośności na wyrywanie kotew zbrojeniowych FRA w betonie niezarysowanym i zarysowanym (wymiarowanie wg CEN/TS ) Rozmiar kotwy M12 M16 M20 M24 Montażowy współczynnik Zniszczenie stali inst [-] 1,0 Nośność charakterystyczna N Rk,s [kn] Częściowy współczynnik Ms,N [-] 1,4 Zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu Średnica obliczeniowa d [mm] Charakterystyczna wytrzymałość zaprawy betonie niezarysowanym C20/25. Beton suchy i mokry Zakres temperaturowy l τ Rk,ucr [N/mm 2 ] 11,0 10,0 9,5 9,0 Zakres temperaturowy ll τ Rk,ucr [N/mm 2 ] 9,0 8,5 8,0 7,5 Charakterystyczna wytrzymałość zaprawy betonie zarysowanym C20/25. Beton suchy i mokry Zakres temperaturowy l τ Rk,ucr [N/mm 2 ] 5,0 5,0 4,5 4,0 Zakres temperaturowy ll τ Rk,ucr [N/mm 2 ] 4,5 4,5 4,0 3,5 Współczynnik zwiększający Ψ C Współczynnik zgodnie z CEN/TS : 2009 punkt Zniszczenie betonu Współczynnik zgodnie z CEN/TS : 2009 punkt k 8 beton zarysowany k 8 beton niezarysowany k cr k ucr beton zarysowany C25/30 [-] 1,05 C30/37 [-] 1,10 C35/45 [-] 1,15 C40/50 [-] 1,19 C45/55 [-] 1,22 C50/60 [-] 1,26 [-] 7,2 [-] 10,1 [-] 7,2 beton niezarysowany [-] 10,1 Odstęp od krawędzi c crsp h/h ef 2,0 [mm] 1,0 h ef 2,0>h/ h ef > 1,3 [mm] 4,6 h ef- 1,8 h h/ h ef 1,3 [mm] 2,26 h ef Odstęp osiowy s crsp [mm] 2 c cr,sp 2) W przypadku braku innych regulacji krajowych Patrz załącznik B1 Parametry Wartości charakterystyczne nośności na wyrywanie kotew zbrojeniowych fischer FRA w betonie niezarysowanym i zarysowanym (wymiarowanie wg CEN/TS ) Załącznik C 10

26 Strona 26 Europejskiej Oceny Technicznej Tabela C13: Wartości charakterystyczne nośności na ścinanie prętów kotwowych (wymiarowanie według CEN/TS ) Rozmiar M6 M8 M10 M12 M16 M20 M24 M27 M30 Montażowy współczynnik Zniszczenie stali bez zginania inst [-] 1,0 Nośność charakterystyczna N Rk,s [kn] 0,5 A s x f uk Współczynnik ciągliwości zgodnie z CEN/TS :2009 rozdział Zniszczenie stali ze zginaniem k 2 [-] 0,8 Nośność charakterystyczna M 0 Rk,s [Nm] 1,2 X W e x f uk Odłupanie betonu po stronie przeciwnej do kierunku obciążenia Współczynnik zgodnie z CEN/TS :2009 punkt Odłupanie krawędzi betonu k 3 [-] 2,0 Efektywna długość zakotwienia l f [mm] l f = min (h ef; 8 d n0m) Średnica obliczeniowa d nom [mm] Tabela C14: Wartości charakterystyczne nośności na ścinanie kotwy RG MI z gwintem wewnętrznym w betonie niezarysowanym (wymiarowanie według CEN/TS ) Rozmiar M8 M10 M12 M16 M20 Montażowy współczynnik Zniszczenie stali bez zginania Nośność charakterystyczna V Rk,s Współczynnik ciągliwości zgodnie z CEN/TS :2009 punkt Zniszczenie stali ze zginaniem Nośność charakterystyczna M 0 Rk,s Klasa wytrzymałości Klasa wytrzymałości inst [-] 1, A4 70 C Klasa wytrzymałości Klasa wytrzymałości 70 [kn] [kn] [kn] [kn] k 2 [-] 0,8 5.8 [-] 8.8 [-] A4 [-] C [-] Odłupanie betonu po stronie przeciwnej do kierunku obciążenia Średnica obliczeniowa k 3 [-] 2,0 Odłupanie krawędzi betonu Średnica obliczeniowa d nom [mm] Parametry Wartości charakterystyczne nośności na ścinanie prętów kotwowych i kotwy RG MI z gwintem wewnętrznym (wymiarowanie wg CEN/TS ) Załącznik C 11

27 Strona 27 Europejskiej Oceny Technicznej Tabela C15: Wartości charakterystyczne nośności na ścinanie prętów zbrojeniowych (wymiarowanie według CEN/TS ) Rozmiar kotwy Ø [mm] Montażowy współczynnik Zniszczenie stali bez zginania inst [-] 1,0 Opór charakaterystyczny V Rk,s [kn] 0,5 A s x f uk Współczynnik ciągliwości zgodnie z CEN/TS :2009 punkt k 2 [-] 0,8 Opór charakterystyczny M 0 Rk,s [Nm] 1,2 X W el x f uk Odłupanie betonu po stronie przeciwnej do kierunku obciążenia Współczynnik zgodnie z CEN/TS :2009 punkt Odłupanie krawędzi betonu k 3 [-] 2,0 Średnica obliczeniowa d nom [mm] Tabela C16: Wartości charakterystyczne nośności na ścinanie kotew zbrojeniowych FRA (wymiarowanie wg CEN/TS ) Rozmiar kotwy M12 M16 M20 M24 Montażowy współczynnik Zniszczenie stali bez zginania inst [-] 1,0 Nośność charakaterystyczna V Rk,s [kn] Współczynnik ciągliwości zgodnie z CEN/TS :2009 punkt Zniszczenie stali ze zginaniem k 2 [-] 0,8 Nośność charakaterystyczna M 0 Rk,s [Nm] Częściowy współczynnik Ms,N [-] 1,56 Odłupanie betonu po stronie przeciwnej do kierunku obciążenia Współczynnik zgodnie z CEN/TS :2009 punkt Odłupanie krawędzi betonu k 3 [-] 2,0 Średnica obliczeniowa d nom [mm] W przypadku braku innych regulacji krajowych Parametry Wartości charakterystyczne nośności na ścinanie prętów zbrojeniowych i kotew zbrojeniowych FRA (wymiarowanie wg CEN/TS ) Załącznik C 12

28 Strona 28 Europejskiej Oceny Technicznej Tabela C17: Przemieszczenia pod obciążeniem wyrywającym dla prętów kotwowych Rozmiar M6 M8 M10 M12 M16 M20 M24 M27 M30 Beton niezarysowany Współczynnik δ N0 [mm/n/mm 2 ] 0,09 0,09 0,09 0,10 0,10 0,10 0,10 0,11 0,12 Współczynnik δ N [mm/n/mm 2 ] 0,10 0,10 0,10 0,12 0,12 0,12 0,13 0,13 0,14 Beton zarysowany Współczynnik δ N0 [mm/n/mm 2 ] ,12 0,12 0,13 0,13 0,13 0,14 0,15 Współczynnik δ N [mm/n/mm 2 ] ,27 0,30 0,30 0,30 0,35 0,35 0,40 Obliczanie przemieszczenia: δ V0 = współczynnik δ V0 τ δ V = współczynnik δ V τ Tabela C18: Przemieszczenia pod obciążeniem ścinającym dla prętów kotwowych Rozmiar M6 M8 M10 M12 M16 M20 M24 M27 M30 Współczynnik δ V0 [mm/kn] 0,11 0,11 0,11 0,10 0,10 0,09 0,09 0,08 0,07 Współczynnik δ V [mm/kn] 0,12 0,12 0,12 0,11 0,11 0,10 0,10 0,09 0,09 Obliczanie przemieszczenia: δ V0 = współczynnik δ V0 V δ V = współczynnik δ V V Tabela C19: Przemieszczenia pod obciążeniem wyrywającym dla kotwy RG MI z gwintem wewnętrznym Rozmiar M8 M10 M12 M16 M20 Współczynnik δ N0 [mm/kn] 0,1 0,11 0,12 0,13 0,14 Współczynnik δ N [mm/kn] 0,13 0,14 0,15 0,16 0,18 Obliczanie przemieszczenia: δ N0 = współczynnik δ N0 τ δ N =współczynnik δ N τ Tabela C20: Przemieszczenia pod obciążeniem ścinającym dla kotwy RG MI z gwintem wewnętrznym Rozmiar M8 M10 M12 M16 M20 Współczynnik δ V0 [mm/kn] 0,12 0,12 0,12 0,12 0,12 Współczynnik δ V [mm/kn] 0,14 0,14 0,14 0,14 0,14 Obliczanie przemieszczenia: δ V0 = współczynnik δ V0 V δ V = współczynnik δ V V Parametry Przemieszczenia prętów kotwowych i kotwy RG MI z gwintem wewnętrznym Załącznik C 13

29 Strona 29 Europejskiej Oceny Technicznej Tabela C21: Przemieszczenia pod obciążeniem wyrywającym dla prętów zbrojeniowych Rozmiar Ø [mm] Beton niezarysowany Współczynnik δ N0 [mm/n/mm 2 ] 0,09 0,09 0,10 0,10 0,10 0,10 0,10 0,11 Współczynnik δ N [mm/n/mm 2 ] 0,10 0,10 0,12 0,12 0,12 0,12 0,13 0,13 Beton zarysowany Współczynnik δ N0 [mm/n/mm 2 ] -- 0,12 0,12 0,13 0,13 0,13 0,13 0,14 Współczynnik δ N [mm/n/mm 2 ] -- 0,27 0,30 0,30 0,30 0,30 0,35 0,37 Obliczanie przemieszczenia: δ N0 = współczynnik δ N0 τ δ N = współczynnik δ N τ Tabela C22: Przemieszczenia pod obciążeniem ścinającym dla prętów zbrojeniowych Rozmiar Ø [mm] Współczynnik δ V0 [mm/kn] 0,11 0,11 0,10 0,10 0,10 0,09 0,09 0,08 Współczynnik δ V [mm/kn] 0,12 0,12 0,11 0,11 0,11 0,10 0,10 0,09 Obliczanie przemieszczenia: δ V0 = współczynnik δ V0 V δ V = współczynnik δ V V Tabela C23: Przemieszczenia pod obciążeniem wyrywającym dla kotew zbrojeniowych FRA Rozmiar M12 M16 M20 M24 Beton niezarysowany Współczynnik δ N0 [mm/n/mm 2 ] 0,10 0,10 0,10 0,10 Współczynnik δ N [mm/n/mm 2 ] 0,12 0,12 0,12 0,13 Beton zarysowany Współczynnik δ N0 [mm/n/mm 2 ] 0,12 0,13 0,13 0,13 Współczynnik δ N [mm/n/mm 2 ] 0,30 0,30 0,30 0,35 Obliczanie przemieszczenia: δ N0 = współczynnik δ N0 τ δ N = współczynnik δ N τ Tabela C24: Przemieszczenia pod obciążeniem ścinającym dla kotew zbrojeniowych FRA Rozmiar M12 M16 M20 M24 Współczynnik δ V0 [mm/kn] 0,1 0,1 0,09 0,09 Współczynnik δ V [mm/kn] 0,11 0,11 0,10 0,1 Obliczanie przemieszczenia: δ V0 = współczynnik δ V0 V δ V = współczynnik δ V V Parametry Przemieszczenia prętów zbrojeniowych i kotew zbrojeniowych FRA Załącznik C 14
