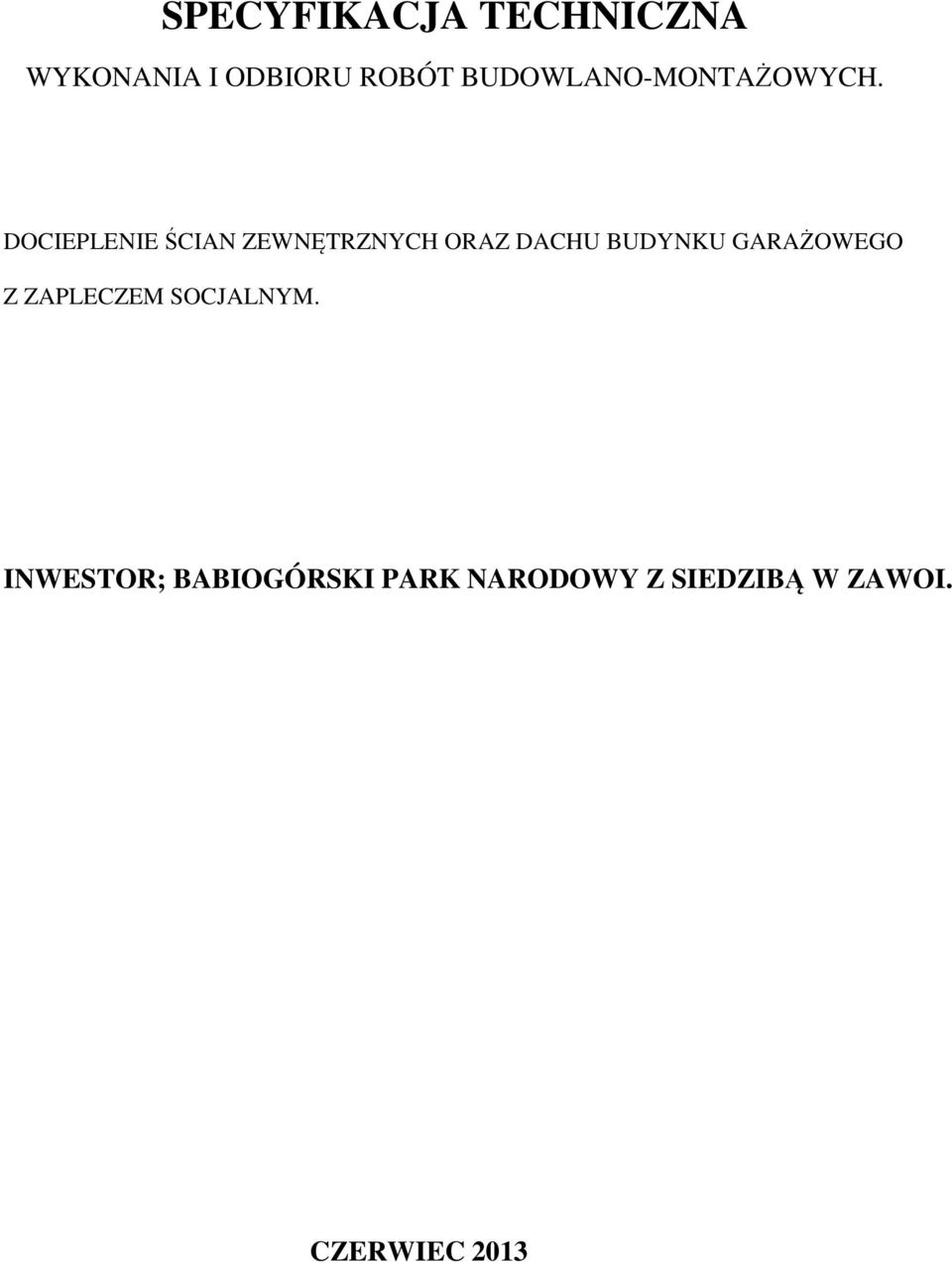

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANO-MONTAŻOWYCH. DOCIEPLENIE ŚCIAN ZEWNĘTRZNYCH ORAZ DACHU BUDYNKU GARAŻOWEGO Z ZAPLECZEM SOCJALNYM. INWESTOR; BABIOGÓRSKI PARK NARODOWY Z SIEDZIBĄ W ZAWOI. CZERWIEC 2013

2 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT Wymiany pokrycia dachowego wraz z naprawą konstrukcji dachu. 1.0 CZĘŚĆ OGÓLNA 1.1. Rodzaj, nazwa i lokalizacja ogólna przedsięwzięcia Nazwa zadania: Wymiana pokrycia dachowego wraz z naprawą konstrukcji dachu Rodzaj zadania: Roboty remontowo budowlane 1.2. Uczestnicy procesu inwestycyjnego: Zamawiający: ZAKŁAD GOSPODARKI KOMUNALNEJ W RADLINIE Radlin, ul. Rymera Wykonawca: po rozstrzygnięciu przetargu 1.3 Przedmiot i zakres robót Przedmiotem zamówienia jest wymiana pokrycia dachowego z papy na lepiku na papę termozgrzewalną wraz z naprawą konstrukcji dachu szczegółowo określony w przedmiarze robót remont ten polega na: zerwaniu pokrycia dachowego w całości zabezpieczenie mieszkań przed zalaniem rozebranie w całości obróbek blacharskich, rynien oraz rur spustowych wymiana ok. 40% deskowania połaci dachowej wymiana końcówek wszystkich krokwi wymiana w całości krokwi skrajnych wykonanie na nowo obróbek blacharskich z blachy aluminiowej powlekanej w kolorze brązowym (okapów, opierzeń murów ogniowych oraz kominów) wymiana orynnowania i rur spustowych pokrycie połaci dachowej dwukrotnie papą termozgrzewalną posiadającą gwarancję producenta min. 10 lat (warstwa podkładowa oraz wierzchniego krycia) usunięcie ewentualnych skutków zalań pomieszczeń w budynku wykonanie robót towarzyszących i porządkowych 1.4 Organizacja robót, warunki bezpieczeństwa pracy i p. poż Ogólne zasady wykonania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność, z wymaganiami specyfikacji, dokumentów przetargowych robót oraz poleceniami Zamawiającego. Decyzje Zamawiającego dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach sformułowanych w specyfikacji technicznej, a także w normach i wytycznych wykonania i odbioru robót Teren budowy Granice terenu budowy wyznaczone są granicami działki na której zlokalizowany jest obiekt. Zamawiający protokolarnie przekazuje wykonawcy teren budowy w czasie i na warunkach określonych w umowie Ochrona i utrzymanie terenu budowy Wykonawca będzie odpowiedzialny za ochronę placu budowy oraz wszystkich materiałów i elementów wyposażenia użytych do realizacji robót od chwili rozpoczęcia do ostatecznego odbioru robót. Przez cały ten okres urządzenia lub ich elementy będą utrzymane w sposób satysfakcjonujący Zamawiającego. Może on wstrzymać realizację robót jeśli w jakimkolwiek

3 czasie wykonawca zaniedbuje swoje obowiązki konserwacyjne Ochrona własności i urządzeń Wykonawca jest odpowiedzialny za ochronę istniejących instalacji naziemnych i podziemnych urządzeń znajdujących się w obrębie placu budowy, takich jak rurociągi i kable etc. W przypadku gdy wystąpi konieczność przeniesienia instalacji i urządzeń podziemnych w granicach placu budowy, Wykonawca ma obowiązek poinformować Zamawiającego o zamiarze rozpoczęcia takiej pracy. Wykonawca natychmiast poinformuje go o każdym przypadkowym uszkodzeniu tych urządzeń lub instalacji i będzie współpracował przy naprawie udzielając wszelkiej możliwej pomocy, która może być potrzebna dla jej przeprowadzenia Ochrona środowiska w trakcie realizacji robót W trakcie realizacji robót wykonawca jest zobowiązany znać i stosować się do przepisów zawartych we wszystkich regulacjach prawnych w zakresie ochrony środowiska. W okresie realizacji, do czasu zakończenia robót, wykonawca będzie podejmował wszystkie sensowne kroki żeby stosować się do wszystkich przepisów i normatywów w zakresie ochrony środowiska na placu budowy i poza jego terenem, unikać działań szkodliwych dla innych jednostek występujących na tym terenie w zakresie zanieczyszczeń, hałasu lub innych czynników powodowanych jego działalnością Zapewnienie bezpieczeństwa i ochrony zdrowia Wykonawca dostarczy na budowę i będzie utrzymywał wyposażenie konieczne dla zapewnienia bezpieczeństwa. Zapewni wyposażenia w urządzenia socjalne, oraz odpowiednie wyposażenie i odzież wymaganą dla ochrony życia i zdrowia personelu zatrudnionego na placu budowy. Uważa się, że koszty zachowania zgodności z wspomnianymi powyżej przepisami bezpieczeństwa i ochrony zdrowia są wliczone w cenę umowną. Wykonawca będzie stosował się do wszystkich przepisów prawnych obowiązujących w zakresie bezpieczeństwa przeciwpożarowego. Będzie stale utrzymywał wyposażenie przeciwpożarowe w stanie gotowości, zgodnie z zaleceniami przepisów bezpieczeństwa przeciwpożarowego, na placu budowy, we wszystkich urządzeniach maszynach i pojazdach oraz pomieszczeniach magazynowych.. Materiały łatwopalne będą przechowywane zgodnie z przepisami przeciwpożarowymi, w bezpiecznej odległości od budynków i składowisk, w miejscach niedostępnych dla osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty powstałe w wyniku pożaru, który mógłby powstać w okresie realizacji robót lub został spowodowany przez któregokolwiek z jego pracowników. Użycie materiałów, które wpływają na trwałe zmiany środowiska, ani materiałów emitujących promieniowanie w ilościach wyższych niż zalecane w projekcie nie będzie akceptowane. 1.5 Kody CPV do robót planowanych Roboty rozbiórkowe Wykonywanie pokryć i konstrukcji dachowych oraz podobne roboty Roboty w zakresie okablowania elektrycznego /instalacja odgromowa/ Kontrola i nadzór realizacji robót Zamawiający poprzez swego przedstawiciela sprawuje kontrolę zgodności realizacji robót budowlanych ze specyfikacją techniczną, przepisami, zasadami wiedzy technicznej oraz postanowieniami warunków umowy. Dla prawidłowej realizacji swoich obowiązków, zgodnie z przepisami prawa budowlanego, Zamawiający pisemnie wyznacza inspektora nadzoru działającego w jego imieniu, w zakresie przekazanych mu uprawnień i obowiązków.

4 Wydawane przez niego polecenia mają moc poleceń Zamawiającego. 2.0 WYMAGANIA DOTYCZACE MATERIAŁÓW I WYROBÓW 2.1 Materiały Do wykonania zadania należy stosować materiały: - blacha dachówkowa - deski o gr. 25Mm i krokwie z drewna iglastego kl.ii nowe impregnowane - obróbki blacharskie z blachy aluminiowej powlekanej w kolorze brązowym - rynny o śr.150 mm i rury spustowe o śr. 100 mm systemowe z PCW w kolorze brązowym 2.2 Składowanie materiałów Wykonawca jest zobowiązany zapewnić, żeby materiały były składowane na budowie zgodnie z zaleceniami producenta i były zabezpieczone przed uszkodzeniem. Musi utrzymywać ich jakość i własności w takim stanie jaki jest wymagany w chwili wbudowania lub montażu. Muszą one w każdej chwili być dostępne dla przeprowadzenia inspekcji przez Zamawiającego, aż do chwili kiedy zostaną użyte. 2.3 Certyfikaty i deklaracje Zamawiający może dopuścić do użycia tylko te wyroby i materiały, które: 1. posiadają certyfikat na znak bezpieczeństwa wykazujący, że zapewniono zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, aprobat technicznych oraz właściwych przepisów i informacji o ich istnieniu zgodnie z rozporządzeniem MSWiA z 1998 r.(dz. U. 99/98), 2. posiadają deklarację zgodności lub certyfikat zgodności z: Polską Normą, Europejską Normą lub aprobatą techniczną, w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, jeżeli nie są objęte certyfikacją określoną w pkt. 1 i które spełniają wymogi ST. 3. Znajdują się w wykazie wyrobów, o którym mowa w rozporządzeniu MSWiA z 1998 r. (Dz. U. 99/98). W przypadku materiałów, dla których w/w dokumenty są wymagane, każda ich partia dostarczona do robót będzie posiadać te dokumenty, określające w sposób jednoznaczny jej cechy. Jakiekolwiek materiały, które nie spełnią tych wymagań będą odrzucone. 3.0 WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót i środowisko.. Liczba i wydajność sprzętu powinna gwarantować prowadzenie robót zgodnie z terminem przewidzianym w umowie oraz SIWZ. Sprzęt będący własnością wykonawcy lub wynajęty do wykonania robót musi być utrzymywany w dobrym stanie i gotowości do pracy oraz być zgodny z wymaganiami ochrony środowiska i przepisami dotyczącymi jego użytkowania. 4.0 WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU Przewożone materiały muszą być odpowiednio opakowane, a środki transportowe muszą zapewnić ich bezpieczny przewóz na budowę. Zamawiający nie precyzuje szczegółowych wymagań w tym zakresie. Wykonawca jest zobowiązany usuwać na bieżąco, na własny koszt, wszelkie uszkodzenia i zanieczyszczenia spowodowane przez jego pojazdy na drogach publicznych, dojazdach do terenu budowy i na terenie budowy. 5.0 WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT 5.1. Roboty przygotowawcze Przed przystąpieniem do wykonania robót budowlanych wykonawca na własny koszt

5 powinien odpowiednio przygotować teren, na którym te roboty mają być wykonane, a w szczególności: - wyznaczyć strefy niebezpieczne i oznakować je, - zapewnić korzystanie z wody do robót budowlanych i do użytku pracowników -zapewnić korzystanie z prądu elektrycznego niezbędnego przy wykonywaniu robót budowlanych oraz oświetlenia placu budowy i miejsc pracy, - wznieść stosowanie do potrzeby tymczasowe budynki lub przystosować budynki istniejące dla pracowników zatrudnionych na budowie oraz na cele składowania materiałów, maszyn i urządzeń oraz przygotować miejsce do składowania materiałów i sprzętu zmechanizowanego lub pomocniczego poza budynkami, - zapewnić odpowiednie warunki socjalne i BHP dla pracowników zatrudnionych na budowie, - usuwać z placu budowy gruz, zbędne materiały, urządzenia i przedmioty mogące stwarzać przeszkody lub utrudniać wykonywanie robót Roboty rozbiórkowe Wszystkie elementy przewidziane do rozbiórki wykonane z elementów możliwych do ponownego wykorzystania powinny być usuwane bez prowadzenia zbędnych uszkodzeń. O ile uzyskane elementy nie stają się własnością Wykonawcy, powinien on przewieźć je na miejsce wskazane przez Zamawiającego. W ramach wykonania robót rozbiórkowych w zakres obowiązków Wykonawcy wchodzą również: przygotowanie stanowiska roboczego,- przygotowanie, ustawienie czasowych podpór, rozpór, rusztowań umożliwiających wykonanie robót, wewnętrzny transport poziomy i pionowy narzędzi, lin zabezpieczających i wszelkiego rodzaju sprzętu pomocniczego, segregowanie, sortowanie i układanie materiałów i urządzeń uzyskanych z rozbiórki elementów budynku oraz materiałów rusztowań, pomostów, itp. w obrębie strefy obiektu remontowanego, utrzymanie w stanie przejezdnym dróg dojazdowych dla pojazdów samochodowych w celu wywiezienia gruzu i materiałów uzyskanych z rozbiórki rusztowań, stemplowania itp., wykonanie niezbędnych zabezpieczeń BHP na stanowiskach roboczych oraz wokół bezpośredniej strefy przyobiektowej oraz wywieszenie znaków informacyjno ostrzegawczych wokół strefy zagrożenia, ustawienia, przeniesienie i usunięcie czasowych podpór, rozpór i rusztowań przenośnych umożliwiających wykonanie robót, oczyszczenie naprawionych, uzupełnionych lub wymienionych elementów uprzątnięcie placu budowy wywiezienie zbędnego gruzu na składowisko utylizacja papy z rozbiórki pokrycia dachowego zabezpieczenie mieszkań przed zalaniem Uwagi! - przed przystąpieniem do robót rozbiórkowych należy odłączyć instalacje elektryczną, wodociągową i inne, - roboty należy prowadzić, aby nie została naruszona stateczność rozbieranego elementu oraz tak, aby usuwanie jednego elementu konstrukcyjnego nie wywołało nieprzewidzianego upadku lub przewrócenia się innego fragmentu konstrukcji. 5.4 Rynny i rury spustowe w kolorze brąz

6 Rynny i rury spustowe powinny być wykonane z elementów systemu jednego producenta. Przyjęto rynny i rury spustowe z PCV. Rynny powinny być mocowane do konstrukcji dachu uchwytami, rozstaw w odstępach nie większych niż 50cm. Rury spustowe powinny być mocowane do ścian uchwytami o rozstawie nie większym niż 2m. Do podstawowych elementów systemu rynnowego zalicza się: rynny i rury spustowe, kształtki, kolanka, elementy łączące oraz uchwyty do mocowania rynien i rur spustowych. 6.0 KONTROLA ORAZ ODBIÓR WYROBÓW I ROBÓT DEKARSKICH Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z wytycznymi istotnych warunków zamówienia i warunkami technicznymi wykonania i odbioru robót budowlano-montażowych. Wykonywane roboty dekarskie będą doraźnie odbierane przez inspektora nadzoru, a uwagi przekazywane Wykonawcy. 7.0 WYMAGANIA DOTYCZĄCE PRZEDMIARU ROBÓT Przedmiar robót wykonano na podstawie pomiarów z natury i wizualnej oceny technicznej. Przedmiar jest zakresem rzeczowym robot przewidzianych do wykonania. 8.0 ODBIÓR ROBÓT Przewiduje się odbiór komisyjny zadania zgodnie z umową. Roboty zanikające lub ulegające zakryciu po ich zgłoszeniu będą odbierane przez nadzór inwestorski. Na odbiór zadania Wykonawca winien dostarczyć dokumenty potwierdzające jakość wbudowanych materiałówświadectwa jakości, certyfikaty lub aprobaty techniczne. 9.0 ROZLICZENIE ROBÓT Rozliczenie robót będzie dokonane w systemie ryczałtowym za odebrane zadanie zgodnie z wartością przyjętego kosztorysu ofertowego i warunkami zawartej umowy.

7 1.0 INFORMACJE OGÓLNE 1.1. Przedmiot specyfikacji. Przedmiotem specyfikacji są wymagania dotyczące wykonania i odbioru prac związanych z ociepleniem ścian, ocieplenie dachu Zakres stosowania. Specyfikacja techniczna ma zastosowanie jako dokument przetargowy przy zlecaniu i wykonywaniu robót zawartych w projekcie budowlanym Zakres robót objętych specyfikacją: - ocieplenie ścian zewnętrznych, - ocieplenie dachu 1.4. Wymagania ogólne dotyczące robót. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z niniejszą specyfikacją techniczną, obowiązującymi normami, dokumentacją techniczną i zaleceniami Zamawiającego Dokumentacja techniczna. Wykonawca otrzyma od Zamawiającego rysunki niezbędne do wykonania prac zgodnie z umową Zgodność robót z dokumentacją i specyfikacją techniczną. Specyfikacja techniczna oraz inne dokumenty przekazane Wykonawcy przez Zamawiającego stanowią części zamówienia i są dla Wykonawcy obowiązujące. Wykonawca nie może wykorzystywać błędów i opuszczeń w dokumentach zamówieniowych, a o ich wykryciu powinien niezwłocznie powiadomić Zamawiającego. Wszystkie wykonane roboty i wbudowane materiały muszą być zgodne z niniejszą specyfikacją i uzgodnieniami dokonanymi przez Zamawiającego i Wykonawcę. Dane określone w tych dokumentach będą uważane za wartości docelowe od których akceptacja odchyleń należy wyłącznie do kompetencji Zamawiającego Zabezpieczenie budowy. Wykonawca zobowiązany jest do oddzielenia i zabezpieczenia miejsca wykonywanych prac, w okresie trwania ich realizacji aż do zakończenia i końcowego odbioru robót. Obszar prowadzenia robót powinien być zabezpieczony przed dostępem osób trzecich. Koszt zabezpieczenia miejsca prac nie podlega odrębnej zapłacie, jest ponoszony przez Wykonawcę tj. winien być uwzględniony w cenie kontraktowej Ochrona środowiska naturalnego. Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego związane z tematem prac.1.9. Ochrona przeciwpożarowa. Wykonawca będzie przestrzegał w obrębie prowadzonych prac przepisów p.poż. Za wszelkie straty powstałe na skutek pożaru spowodowanego przez działania Wykonawcy ponosi odpowiedzialność Wykonawca Ochrona własności publicznej i prywatnej Wykonawca odpowiada za ochronę istniejącej substancji na terenie prowadzenia prac. O fakcie przypadkowego uszkodzenia elementu Wykonawca natychmiast powiadomi Zamawiającego oraz przy współpracy z Zamawiającym usunie lub pokryje koszty usunięcia szkody Bezpieczeństwo i higiena pracy. W czasie prowadzenia prac Wykonawca zobowiązany jest do przestrzegania przepisów dotyczących bezpieczeństwa i higieny pracy.

8 Wykonawca zapewni i będzie utrzymywał w należytym stanie przez cały czas trwania robót wszelkie urządzenia, sprzęt, odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz zapewnienia bezpieczeństwa publicznego. Wszelkie koszty z tego tytułu są ponoszone przez Wykonawcę. 2.0 OCIEPLENIE ŚCIAN ZEWNĘTRZNYCH 2.1. Metoda ocieplania ścian zewnętrznych budynku, dachu, ocieplenie wiatrołapów i cokołów. - Ocieplenie ścian należy wykonać metodą lekką mokrą zgodnie z Instrukcją ITB Nr 334/2002 Bezspoinowy system ocieplania ścian zewnętrznych budynków. Dla realizacji, należy w zakresie wyboru zaprawy klejącej, wyprawy tynkarskiej i środków gruntujących przyjąć system jednego producenta n.p. BASSF wyprawa silikonowa barwiona. Proponowany system powinien posiadać ważną Aprobatę Techniczną, a użyte materiały niezbędne certyfikaty i dopuszczenia Materiały: 1. Materiał izolacyjny. Płyty styropianowe do ocieplania ścian grubości 10 cm i współczynniku przewodności cieplnej λ= 0,040W/m²K 2. Warstwy klejowe. Materiały użyte do wykonania warstw klejowych powinny posiadać parametry wartościami odpowiadające parametrom jakie posiadają produkty BASSF - zaprawa klejąca KOMBI do styropianu - zaprawa klejąca KOMBI ( do zatapiania siatki). 3. Łączniki mechaniczne mocowania płyt styropianu.- należy stosować łącznik plastykowy z trzpieniem stalowym i zatyczką termoizolacyjną, - średnica talerzyka min. 60 mm, powierzchnia chropowata z otworami, - długość łącznika 180mm, głębokość kotwienia min 60 mm. 4. Środki gruntujące. Materiały użyte do wykonania warstwy sczepnej powinny posiadać parametry wartościami odpowiadające parametrom jakie posiadają produkty BASSF. 5. Siatki zbrojące - ciężar powierzchniowy minimum 145g/m² - wielkość oczek ok. 4mm * 4mm. 6. Wyprawy tynkarskie. Zaprawy tynkarskie siloksanowe, struktura tynku baranek, uziarnienie,15 mm. Materiały użyte do wykonywania tynku powinny posiadać parametry wartościami odpowiadające parametrom jakie posiadają n.p. produkty BASSF Zamawiający dopuszcza zastosowanie innego systemu ocieplania niż podane wyżej pod warunkiem, że Wykonawca zaoferuje materiały co najmniej takiej samej jakości jak przyjęte w niniejszej specyfikacji. W takim przypadku Wykonawca na etapie składania oferty poda w jakim systemie zamierza realizować roboty, oraz przedłoży wykaz materiałów jakie zamierza stosować wraz z kompletem certyfikatów, kart i aprobat technicznych. Brak powyższych materiałów uniemożliwi ocenę wartości technicznej systemu ocieplenia, a tym samym ocenę oferty. Ocena wartości technicznej proponowanego przez Wykonawcę systemu należy wyłącznie do kompetencji Zamawiającego.

9 2.3. Wykonanie robót. Przygotowanie podłoża: Ściany oczyścić z kurzu, glonów i złuszczonych fragmentów, zmyć wodą bez dodatków środków chemicznych. Skuć głuche tynki. Uzupełnić ubytki tynku zaprawą wyrównawczą. W przypadku zaglonienia i zagrzybienia zastosować systemowy preparat grzybobójczy. Przed przystąpieniem do prac sprawdzić podłoże pod względem przyczepności dla warstw klejowych. Wykonać próbę przyklejania i odrywania styropianu. Przyklejanie płyt styropianowych: Umocować listwę cokołową z wyprofilowanym okapnikiem. Szerokość listwy winna odpowiadać grubości styropianu. Przed przystąpieniem do przyklejania płyt sprawdzić i określić odchylenia w płaszczyźnie ścian. Do klejenia płyt zastosować metodę punktowo krawędziową tj. klej na płytę nakładać po obwodzie oraz minimum 3 punkty w środku. Niedopuszczalne jest zabrudzenie masą klejową bocznych powierzchni (styków) płyt. Płyty przyklejać w układzie poziomym dłuższych krawędzi z zachowaniem mijankowego układu spoin. Krawędzie płyt nie mogą łączyć się z krawędziami otworów poziomymi i pionowymi. Płyty układać od dołu do góry na styk, płaszczyzna płyt powinna być jednolita bez uskoków i nierówności. Ewentualne uskoki zeszlifować gruboziarnistym papierem ściernym. Kołkowanie płyt styropianowych: Liczba łączników ( kołków) na 1 m² powierzchni 6 szt. Głębokość kotwienia w ścianie min. 60 mm Odległość między łącznikami skrajnymi, a krawędzią budynku min. 100 mm Po zamontowaniu łącznika talerzyk zadeklować zatyczką termoizolacyjną. Przyklejanie siatki z włókna szklanego: W narożnikach otworów elewacyjnych umieścić zatapiając je w warstwie klejowej ukośnie pod kątem 45 stopni dodatkowe paski z siatki z włókna szklanego. Wymiary paska 250 * 350mm. Na powierzchnię płyt izolacyjnych nanieść ciągłą warstwą masę klejową, grubość warstwy ok. 3mm. Po nałożeniu masy przykleić siatkę zbrojącą całkowicie wciskając ją w warstwę klejową. W celu całkowitego przykrycia siatki zbrojącej ponownie nanieść warstwę masy klejowej ok. 1mm. Całkowita grubość warstwy zbrojącej po stwardnieniu powinna wynosić ok. 3mm. Wykonanie wyprawy tynkarskiej: Przed aplikacją zaprawy tynkarskiej warstwę zbrojącą po wyschnięciu zagruntować przynależnym do systemu gruntem sczepnym. Zaprawę tynkarską aplikować po związaniu warstwy sczepnej, po upływie co najmniej 5 godzin. Położyć zaprawę na ścianę przy użyciu packi stalowej nierdzewnej zachowując grubość warstwy zgodnie z uziarnieniem mieszanki. Nadać strukturę baranka packą plastykową. Tynkowanie powinno być wykonane w jednym ciągłym cyklu roboczym, łączenie powierzchni metodą mokre na mokre. Świeżo położoną wyprawę chronić przed zbyt szybkim wyschnięciem co najmniej przez 24 godziny. 2.4 Kontrola jakości robót. - kontrola przygotowania podłoża, - kontrola dostarczanych na budowę materiałów, - kontrola przyklejania płyt izolacyjnych, - kontrola montażu łączników mechanicznych ( ilość i rozmieszczenie),

10 - kontrola wykonania warstwy zbrojonej (prawidłowe zatopienie siatki, zakłady siatki, założenia siatki w narożach otworów), - kontrola wykonania wyprawy tynkarskiej ( jednorodność, ciągłość zakładania, struktura i równość powierzchni) dopuszczalne odchylenia od płaszczyzny < 3 mm i liczbie odchyleń max 3 na całej długości łaty. Długość łaty 2m. - wizualna ocena wykończonej powierzchni ocieplenia. 3.0 KONSTRUKCJA DACHU - kształtownik metalowy zamknięty, - łaty drewniane wymiarowe nasycone. 4.0 POKRYCIE I OBRÓBKI BLACHARSKIE 4.1. Materiały- blacha trapezowa powlekana kolor brązowy, - blacha powlekana płaska kolor brązowy, - blacha powlekana kolor biały przy oknach, - rynny i rury spustowe z blachy powlekanej w kolorze pokrycia 4.2 Wykonanie robót Obróbki blacharskie powinny zapewniać należytą ochronę ocieplenia przed wodami opadowymi, odprowadzać wody opadowe poza powierzchnię elewacji. - Dachowe obróbki blacharskie wykonać zgodnie z projektem budowlanym. Podokienniki kształtować tak aby ich kapinos znajdował się w odległości min 50 mm od powierzchni ściany. Obróbki blacharskie otworów montować przed położeniem warstwy klejowej. Warstwy wyrównawcze pod obróbki okienne wykonać z masy klejowej. 5.0 STOLARKA OKIENNA 5.1. Materiały - okna na klatkach schodowych i w piwnicach PVC kolor biały - okno na IV piętrze na klatkach schodowych musi byś wyposażone w aparat napowietrzający, - wszystkie okna na klatkach schodowych wyposażone w parapety wewnętrzne, 6.0. OCIEPLENIE STROPODACHU 6.1. Materiały - wełna mineralna granulowana gr. 14 cm 6.2. Sposób wykonania - metoda wdmuchiwania 6.0 ODBIÓR ROBÓT Poszczególne etapy odbioru robót ustali Inspektor Nadzoru Inwestorskiego. Prace ociepleniowe jak : przygotowanie podłoża, przyklejenie płyt, wykonanie warstwy zbrojącej, gruntowanie powinny być odebrane przed wykonaniem tynków i innych robót wykończeniowych. Podlegają one zasadom odbioru robót zanikających. Rozbiórka rusztowań z zakończonego fragmentu ocieplenia ścian dopuszczalna jest po wykonaniu odbioru częściowego. Odbioru częściowego dokonuje przedstawiciel Zamawiającego i Inspektor Nadzoru. Odbiór końcowy obejmuje ocenę zgodności wyglądu wykonania ocieplenia z dokumentacją techniczną, a także ocenę jakości wbudowanych materiałów. Podstawę do odbioru końcowego stanową następujące dokumenty: - dokumentacja techniczna,

11 - dziennik budowy, - zaświadczenia o jakości dostarczonych na budowę materiałów, - protokoły odbioru robót zanikających, - protokoły odbioru robót częściowych Roboty uzna się za odebrane, jeśli są wykonane zgodnie z projektem, niniejszą specyfikacją techniczną i wymaganiami Inspektora Nadzoru. 6.0 WARUNKI PŁATNOŚCI Warunki płatności określi umowa o realizacji zadania.
