1 INSTRUKCJA TECHNICZNA ORAZ OBSŁUGI STALOWY KOCIOŁ WODNY TYPUBio-max LUMO Technika Grzewcza Sp. z o.o Mosina-Krosno ul. Główna 51 B Tel/Fax. +48(61) lumo@lumo.com.pl www: lumo.com.pl

2 SPIS TREŚCI 1. WSTĘP Przedmowa Wskazówki podstawowe OPIS KOTŁA Specyfikacja techniczna Parametry techniczne kotła WYTYCZNE ORAZ TECHNICZNE WARUNKI INSTALOWANIA KOTŁA Kotłownia Wytyczne dotyczące doboru naczynia wzbiorczego Podłączenie do instalacji wodnej c.o Przyłączenie kotła do komina Przyłączenie do kotła wymiennika ciepłej wody użytkowej INSTALACJA ELEKTRYCZNA I ZASADY PODŁĄCZENIA INSTALACJA I URUCHOMIENIE KOTŁA Czynności wstępne przed instalacją kotła Miejsce usytuowania kotła Montaż palnika Uruchomienie kotła UŻYTKOWANIE I KONSERWACJA KOTŁA Zatrzymanie awaryjne kotła Zatrzymanie kotła spowodowane przekroczeniem dopuszczalnej temp. pracy Czyszczenie i zabiegi konserwacyjne Konserwacja wewnętrzna kotła Konserwacja palnika Konserwacja zewnętrzna kotła WARUNKI BHP I BEZPIECZEŃSTWO OBSŁUGI ZABURZENIA W PRACY KOTŁA KARTA GWARANCYJNA I WARUNKI GWARANCJI Wydanie I /

3 1. WSTĘP 1.1. Przedmowa Przedmiotem niniejszej instrukcji jest stalowy, wodny kocioł grzewczy typu Bio-max przystosowany do współpracy z palnikami spalającymi granulat drzewny pelet. Instrukcja ta przeznaczona jest dla użytkowników omawianego typu kotła oraz dla specjalistów instalatorów zajmujących się ich montażem. Przed przystąpieniem do jakichkolwiek czynności związanych zarówno z montażem jak i obsługą kotła, niezbędne jest zapoznanie się z niniejszą instrukcją Wskazówki podstawowe Właściwy dobór kotła powinien być oparty na obliczeniach zapotrzebowania mocy cieplnej ogrzewanego budynku. Typ oraz znamionową moc cieplną kotła określa projektant instalacji posiadający odpowiednie uprawnienia. Należy pamiętać, iż długotrwała i niezawodna praca kotła w zasadniczym stopniu zależna jest od właściwego doboru instalacji centralnego ogrzewania, sposobu jego użytkowania oraz przeprowadzania regularnie, w odpowiednim czasie i w prawidłowy sposób czynności konserwacyjnych. 2. OPIS KOTŁA Stalowy kocioł wodny typu Bio-max z palnikiem peletowym oraz automatycznym podajnikiem paliwa, stanowi najnowocześniejsze rozwiązanie w dziedzinie urządzeń grzewczych przystosowanych do opalania ekologicznymi paliwami odnawialnymi. Jest on doskonałym źródłem ciepła dla ogrzewania domów, pomieszczeń warsztatowych oraz innych obiektów o stosunkowo niewielkiej kubaturze, spełniając przy tym wymagania użytkowników oczekujących od nowoczesnego kotła minimalnych czynności obsługowych, wysokiego komfortu pracy oraz niskich kosztów eksploatacji. Konstrukcja kotła oparta jest na systemie płomieniówek i komór nawrotnych (układ trójciągowy), co zapewnia urządzeniu wysoką sprawność spalania i minimalizuje stratę kominową. Wymiennik i komora paleniskowa wykonane są z blachy stalowej. Kocioł w przedniej części wyposażony jest w kryzę służącą do mocowania palnika, wziernik płomienia oraz w szufladę popielnika. W górnej części kotła, pod obudową umieszczona jest wyczystka kanałów płomieniówkowych służąca do wygodnego i szybkiego czyszczenia wymiennika kotła. W tylnej części kotła znajduje się stalowy czopuch służący do podłączenia kotła z układem spalinowym. Kocioł Bio-max przy współpracy z nowoczesnym palnikiem peletowym wyposażonym w mikroprocesorowy regulator pracy i ślimakowy podajnik paliwa, staje się urządzeniem w pełni zautomatyzowanym, którego obsługa ogranicza się jedynie do okresowego usuwania popiołu oraz uzupełnianiu paliwa w zbiorniku. Cechą charakterystyczną Bio-maxa jest bardzo niska emisja pyłów i szkodliwych składników spalin, która jest znacznie mniejsza od wartości dopuszczalnych dla grupy kotłów na paliwa stałe, czyniąc go urządzeniem w pełni ekologicznym. 3

4 2.1. Specyfikacja techniczna Rysunek nr 1. Elementy składowe kotła Obudowa tylna kotła 2 - Króciec powrotny wody grzewczej 3 - Króciec zasilający wody grzewczej 4 - Króciec wylotu spalin 5 - Króciec spustowy wody grzewczej 6 - Obudowa boczna kotła 7 - Obudowa górna kotła 8 - Ogranicznik temperatury kotła (STB) 9 - Obudowa przednia kotła 10 - Wziernik płomienia 11 - Kryza przyłączeniowa palnika 2.2. Parametry techniczne kotła Tabela nr 1 Oznaczenie Jedn. Moc kotła [ kw ] Zakres mocy cieplnej kw Powierzchnia grzewcza kotła m 2 2,35 2,65 3,90 4,80 Sprawność kotła % Maksymalna nastawialna temp. na kotle C 90 Maksymalna dopuszczalna temperatura wody grzewczej na wyjściu z kotła C 105 Minimalna temp. wody grzewczej na powrocie do kotła C 48 Maksymalne ciśnienie pracy bar 2,5 Wymagany ciąg kominowy Pa Temp. gazów spalinowych C Średnica króćca wylotu spalin mm Klasa kotła wg PN-EN III Rodzaj i granulacja paliwa - Pelety Ø6 8 mm Napięcie elektryczne V/Hz 230 / 50 Pobór mocy* W 600 Przepływ spalin m/s 0,9 1,1 Opór po stronie wodnej mbar 2,5-14 Pojemność wodna l Minimalna zalecana pojemność zbiornika paliwa m 3 / kg 0,25 / 140 Średni czas pracy kotła przy jednym załadunku zbiornika paliwa** h Średnica króćców zasilających R 1 1/4 Średnica króćców powrotnych R 1 1/4 Średnica króćca spustowego R 3/4 * - średni pobór mocy podczas normalnej pracy kotła nie wliczając procesu rozpalania ** - średni czas spalania przy ciągłej pracy palnika i utrzymywaniu temperatury ok. 70 C na kotle dla zbiornika paliwa o zalecanej minimalnej pojemności 0,25 m WYTYCZNE ORAZ TECHNICZNE WARUNKI INSTALOWANIA KOTŁA Przy instalowaniu kotła wymaga się, aby spełnione zostały następujące warunki: 4

5 Należy prawidłowo dobrać moc grzejników dla poszczególnych pomieszczeń. Zbyt mała powierzchnia grzejników powoduje niedogrzanie budynku oraz stwarza doskonałe warunki do odkładania się kamienia kotłowego, a także obniża sprawność cieplną kotła. Instalacja grzewcza powinna być wykonana zgodnie z obowiązującymi przepisami. Do instalacji grzewczej nie należy używać zanieczyszczonych wewnątrz rur i grzejników. Starą instalację grzewczą należy wielokrotnie dokładnie przepłukać czystą wodą. Kocioł Bio-max może pracować tylko w układzie centralnego ogrzewania, gdzie czynnikiem roboczym jest czysta woda. Jakość wody, którą napełniona będzie instalacja nie może odbiegać od normy dla wody użytkowej. Dodawanie do wody grzewczej jakichkolwiek środków np. przeciwzamarzaniowych odbywa się na odpowiedzialność użytkownika. Za ewentualne szkody powstałe z tego tytułu producent kotła nie ponosi żadnej odpowiedzialności. Kocioł, pompy i instalację grzewczą należy bezwzględnie prawidłowo odpowietrzyć Kotłownia Kocioł należy instalować w pomieszczeniu przeznaczonym na kotłownię, w miejscu umożliwiającym swobodny dostęp do kotła ze wszystkich stron. Otaczające go przedmioty oraz ściany budynku nie mogą przeszkadzać w czyszczeniu paleniska, popielnika oraz kanałów konwekcyjnych. Konieczne jest także zapewnienie sprawnego dostarczania paliwa i swoboda w usuwaniu popiołu i żużla. Pomieszczenie, w którym przewiduje się ustawienie kotła powinno posiadać dwa kanały wentylacji grawitacyjnej. Kanał nawiewny należy umieścić na wysokości ok. 15 cm od podłogi, natomiast kanał wyciągowy pod sufitem. Układ ten powinien zapewniać swobodne dostarczanie świeżego powietrza z zewnątrz budynku oraz skuteczną wentylację pomieszczenia kotłowni. Niedopuszczalne jest stosowanie wentylacji wyciągowej mechanicznej. Pomieszczenie kotłowni powinno też zostać wyposażone w króciec przyłączeniowy instalacji kanalizacyjnej oraz wodociągowy zawór czerpalny (kran). Drzwi wejściowe do tego pomieszczenia muszą otwierać się na zewnątrz. Kocioł może zostać ustawiony bezpośrednio na posadzce lub podłodze drewnianej, pod warunkiem umieszczenia pod nim na całej powierzchni przez niego zajmowanej blachy stalowej Wytyczne dotyczące doboru naczynia wzbiorczego Kocioł Bio-max może pracować tylko i wyłącznie w otwartym układzie centralnego ogrzewania, zabezpieczonym przed wzrostem ciśnienia otwartym naczyniem wzbiorczym (przelewowym) wykonanym zgodnie z normą PN-91/B Doboru naczynia wzbiorczego do odpowiedniej pojemności wodnej instalacji grzewczej powinien dokonać projektant instalacji c.o. Montażu naczynia wzbiorczego powinien dokonać wykonawca instalacji zgodnie z obowiązującymi przepisami Podłączenie do instalacji wodnej c.o. Kocioł Bio-max jest fabrycznie wyposażony w króćce z gwintem zewnętrznym: zasilający i powrotny oraz króciec spustowy (średnice króćców określa Tabela nr 1). Za pomocą tych króćców przy użyciu odpowiednich śrubunków należy przyłączyć kocioł do 5

6 instalacji centralnego ogrzewania, z zachowaniem ich przeznaczenia (nie podłączyć odwrotnie zasilania i powrotu itd.). W zależności od typu instalacji całość musi zostać wykonana zgodnie z projektem i obowiązującymi przepisami. Przed podłączeniem kotła należy dokładnie oczyścić instalację z wszelkich możliwych zanieczyszczeń (brud, rdza itp.). Nie stosować na instalacji żadnych magnetyzerów. Miedzy kotłem a instalacją c.o. (z wyjątkiem rury wzbiorczej i bezpieczeństwa do naczynia przelewowego) należy zamontować zawory odcinające pozwalające na dokonanie demontażu kotła bez potrzeby spuszczania wody z całej instalacji. W celu ochrony kotła przed zbyt niską temperaturą wody grzewczej na powrocie c.o. należy zamontować zawór mieszający trzy, czterodrogowy lub pompę spinającą. Na powrocie wody grzewczej z układu c.o., przed pompami należy zamontować filtr wody. Filtr jak i inne wyposażenie armatury wodnej nie stanowią wyposażenia kotła. Po zainstalowaniu kotła należy: Napełnić wodą cały układ grzewczy. Starannie odpowietrzyć całą instalację c.o. oraz kocioł. Czynność tę należy powtórzyć kilkukrotnie podczas pierwszych kilku dniu pracy całego układu c.o. (zalecane oprócz ręcznego odpowietrzania zastosowanie na układzie stałych odpowietrzników automatycznych). Dokładnie sprawdzić szczelność połączenia kotła z układem c.o Przyłączenie kotła do komina Kocioł należy podłączyć do komina wyposażonego we wkład kominowy ze stali kwasoodpornej, który zabezpiecza kocioł oraz komin przed następstwami kondensacji pary wodnej. Przekrój przewodu kominowego musi odpowiadać przekrojowi króćca spalinowego w kotle. W przypadku zmiany kształtu przekroju nie wolno zamieniać jego powierzchni. Niedopuszczalne jest też instalowanie jakichkolwiek wymienników ciepła, w celu większego wykorzystania ciepła spalin. Wszelkie prace z tym związane, jak i samo pozwolenie na podłączenie tego typu kotła muszą zostać ustalone z właściwym zakładem kominiarskim. UWAGA! Nie wolno podłączać żadnych dodatkowych urządzeń do przewodu kominowego do którego podłączony jest kocioł, ani wykorzystywać go dodatkowo do innych celów (np. wentylacyjnych) Przyłączenie do kotła wymiennika ciepłej wody użytkowej Dobór odpowiedniego wymiennika powinien być oparty na obliczeniach zapotrzebowania ciepłej wody do określonej liczby punktów czerpalnych i ilości mieszkańców. Typ, pojemność oraz wydajność wymiennika powinien określić projektant instalacji posiadający odpowiednie uprawnienia. Rysunek poniżej przedstawia przykładowy schemat instalacji wymiennika ciepłej wody użytkowej typu LUMO-WCW z kotłem Bio-max. 6

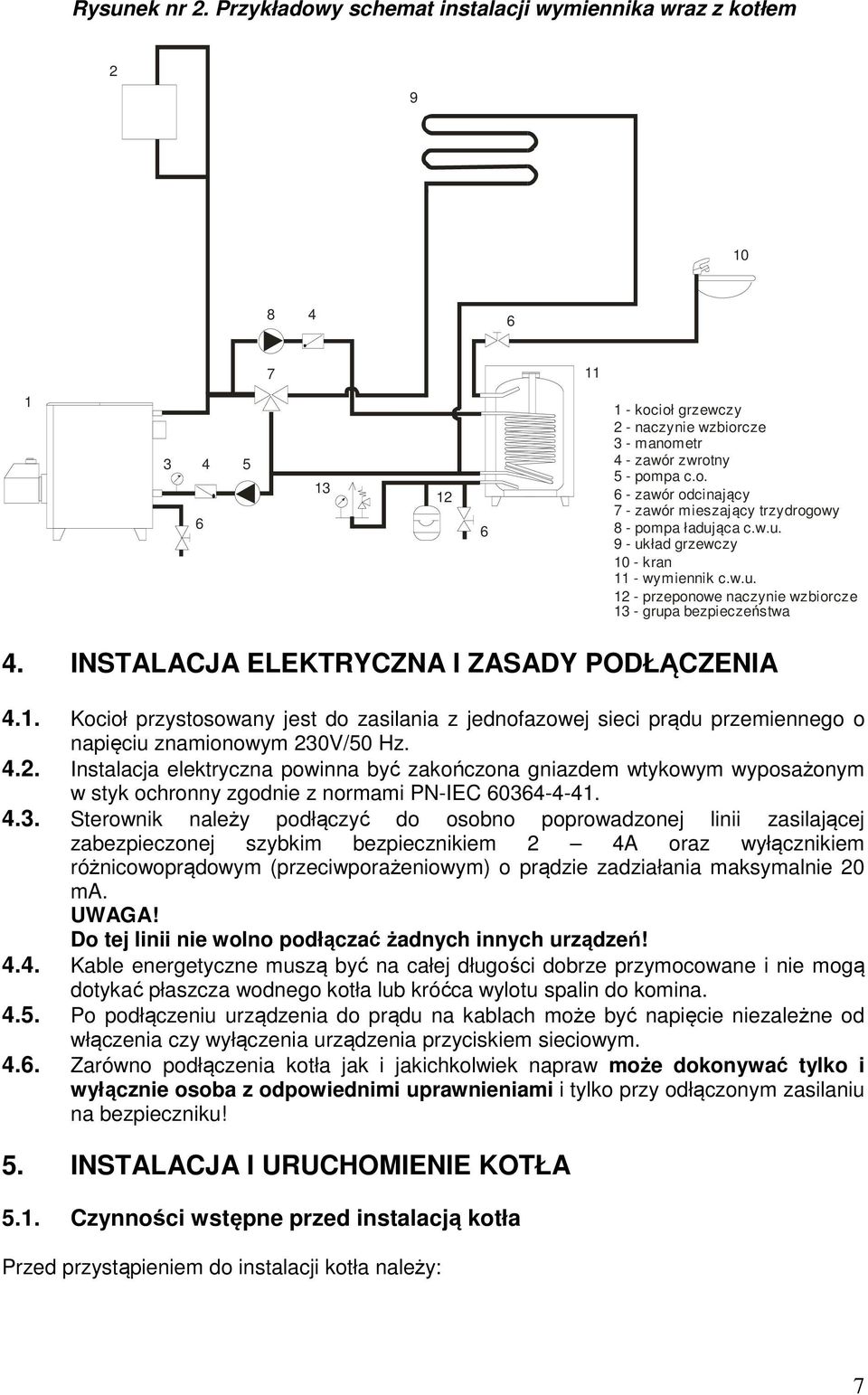

7 Rysunek nr 2. Przykładowy schemat instalacji wymiennika wraz z kotłem kocioł grzewczy 2 - naczynie wzbiorcze 3 - manometr 4 - zawór zwrotny 5 - pompa c.o. 6 - zawór odcinający 7 - zawór mieszający trzydrogowy 8 - pompa ładująca c.w.u. 9 - układ grzewczy 10 - kran 11 - wymiennik c.w.u przeponowe naczynie wzbiorcze 13 - grupa bezpieczeństwa 4. INSTALACJA ELEKTRYCZNA I ZASADY PODŁĄCZENIA 4.1. Kocioł przystosowany jest do zasilania z jednofazowej sieci prądu przemiennego o napięciu znamionowym 230V/50 Hz Instalacja elektryczna powinna być zakończona gniazdem wtykowym wyposażonym w styk ochronny zgodnie z normami PN-IEC Sterownik należy podłączyć do osobno poprowadzonej linii zasilającej zabezpieczonej szybkim bezpiecznikiem 2 4A oraz wyłącznikiem różnicowoprądowym (przeciwporażeniowym) o prądzie zadziałania maksymalnie 20 ma. UWAGA! Do tej linii nie wolno podłączać żadnych innych urządzeń! 4.4. Kable energetyczne muszą być na całej długości dobrze przymocowane i nie mogą dotykać płaszcza wodnego kotła lub króćca wylotu spalin do komina Po podłączeniu urządzenia do prądu na kablach może być napięcie niezależne od włączenia czy wyłączenia urządzenia przyciskiem sieciowym Zarówno podłączenia kotła jak i jakichkolwiek napraw może dokonywać tylko i wyłącznie osoba z odpowiednimi uprawnieniami i tylko przy odłączonym zasilaniu na bezpieczniku! 5. INSTALACJA I URUCHOMIENIE KOTŁA 5.1. Czynności wstępne przed instalacją kotła Przed przystąpieniem do instalacji kotła należy: 7

8 Sprawdzić, czy zakupiony kocioł wraz z osprzętem są wolne od braków, wad i uszkodzeń mechanicznych spowodowanych np. niewłaściwym transportem. Sprawdzić dokładność przylegania drzwiczek oraz działanie mechanizmów zamykających. Sprawdzić drożność przewodu kominowego. Sprawdzić działanie oraz zgodność instalacji elektrycznej w pomieszczeniu kotłowni z obowiązującymi przepisami i wymaganiami. Sprawdzić poprawność połączeń złączy palnika, sterowników kotła oraz skontrolować poprawność umieszczenia czujników regulatora w otworach pomiarowych (kapilarach) znajdujących się pod górną obudową kotła (rys. nr 3). Rysunek nr 3. Umiejscowienie czujników kotła A B - Kapilara czujnika temperatury kotła ora termostatu bezpieczeństwa (STB) - Kapilara pomiarowa emisji spalin A 5.2. Miejsce usytuowania kotła B Kocioł powinien zostać umiejscowiony w odrębnym pomieszczeniu z przeznaczeniem tylko i wyłącznie kotłownię. Miejsce to powinno bezwzględnie spełniać wymagania obowiązujących przepisów dotyczących tego typu urządzeń. Podłoga pod kotłem powinna zostać wykonana z materiałów nie palnych o odpowiedniej wytrzymałości proporcjonalnej do masy kotła, a sam kocioł dokładnie wypoziomowany. Usytuowanie urządzenia powinno zostać tak zaplanowane, aby możliwy był swobodny do niego dostęp z każdej strony. Jest to niezbędne dla wszelkiego rodzaju prac serwisowych i konserwacyjnych. Minimalne odległości od ścian, jakie należy zachować podczas ustalania położenia kotła przedstawia rysunek poniżej. Przy umiejscowieniu kotła należy także uwzględnić położenie magazynu paliwa, tak, aby w sposób swobodny można go było uzupełniać. Rysunek nr 4. Minimalne odległości od ścian A B Oznaczenie Wymiar A 1000 mm B 400 mm C* 200 mm * - w zależności od miejsca usytuowania zbiornika paliwa i podajnika ślimakowego. C* 8

9 5.3. Montaż palnika Montaż palnika do kotła ogranicza się do zamocowania za pomocą śrub kryzy montażowej palnika na kryzie przyłączeniowej kotła, dostarczanej w komplecie wraz z palnikiem. Szczegóły techniczne (poszczególne przyłącza, średnice gwintów, odległości itp.) dotyczącego samego montażu oraz doprowadzania paliwa określają instrukcje obsługi i użytkowania dostarczane osobno wraz z palnikiem i podajnikiem ślimakowym Uruchomienie kotła Ustawić i podłączyć kocioł zgodnie wytycznymi zawartymi w niniejszej instrukcji. Podłączyć palnik, sterownik oraz podajnik paliwa zgodnie z wytycznymi zawartymi w instrukcjach obsługi urządzeń. Kocioł i instalację napełnić wodą. Całość dokładnie odpowietrzyć. Przed uruchomieniem sprawdzić poprawność działania poszczególnych podzespołów kotła, palnika i instalacji oraz ich szczelność. W przypadku zastosowania pompy obiegowej, uruchomić ją. Zasypać paliwem zasobnik. Zamknąć pokrywę zwracając szczególną uwagę na szczelność jej przylegania. Uruchomić sterownik oraz palnik i postępować zgodnie z danymi zawartymi w instrukcjach obsługi dostarczonymi wraz z palnikiem i sterownikiem. Podczas pierwszego uruchomienia kotła może wystąpić zjawisko pocenia się kotła. W takim przypadku należy intensywniej prowadzić proces palenia tak, aby uzyskać temperaturę na kotle 70-80ºC celem wysuszenia i wygrzania kotła oraz przewodu kominowego. Zjawisko to może powtarzać się przez okres ok. 2 tygodni. Dla zwiększenia żywotności kotła zaleca się utrzymywanie temperatury wody w kotle na poziomie min. 60ºC UWAGA! W celu uzupełnienia poziomu paliwa w zasobniku zaleca się wyłączenie kotła z trybu pracy. Podczas eksploatacji należy dokonywać bieżących oględzin szczelności kotła, a w szczególności połączenia pomiędzy kotłem a przewodem kominowym oraz zwracać uwagę na utrzymanie właściwego poziomu wody w instalacji. BARDZO WAŻNE! Uzupełnianie zimną wodą może odbywać się tylko i wyłącznie przy wystudzonym bloku kotła. Zabrania się schładzania nagrzanego kotła sprężonym powietrzem i wodą, gdyż grozi to pęknięciem bloku. 6. UŻYTKOWANIE I KONSERWACJA KOTŁA 6.1. Zatrzymanie awaryjne kotła W przypadku stanów awaryjnych takich jak, odparowania wody, pęknięcia rury, grzejnika czy armatury oraz innych zagrożeń bezpiecznej pracy kotła należy: Otworzyć wszystkie możliwe okna i drzwi w kotłowni w celu zapewnienia możliwie najlepszej wentylacji pomieszczenia. Zatrzymać palnik oraz podajnik ślimakowy. Odłączyć kocioł od sieci elektrycznej. 9

10 Odczekać do całkowitego wygaszenia się żaru na palniku, ewentualnie pogrzebaczem strącić niedopalone paliwo do szuflady popielnikowej, zachowując przy tym szczególną ostrożność aby nie ulec poparzeniu. W czasie awaryjnego zatrzymania kotła należy w szczególności pamiętać o bezpieczeństwie ludzi i zabezpieczeniach PPOŻ. Po każdorazowym awaryjnym zatrzymaniu pracy kotła przed ponownym uruchomieniem należy dokonać oględzin stanu technicznego całej instalacji oraz kotła. Usunąć przyczynę awaryjnego zatrzymania kotła. W razie potrzeby uzupełnić poziom wody w układzie c.o. i ponownie rozpalić kocioł postępując zgodnie z zaleceniami niniejszej instrukcji Zatrzymanie kotła spowodowane przekroczeniem dopuszczalnej temperatury pracy W przypadku osiągnięcia przez kocioł temperatury wody grzewczej powyżej 95 ºC niezależnie od temperatury zadanej na kotle, praca urządzenia zostanie automatycznie zatrzymana. Należy wówczas: Odczekać, aż do spadku temperatury wody na kotle do ok 50 ºC. Odkręcić kapsel ochronny ogranicznika temperatury (STB). Cienkim przedmiotem (ołówkiem lub wąskim śrubokrętem) wcisnąć czerwony przycisk znajdujący się pod kapslem ochronnym (rys. nr 5). Rysunek nr 5. Umiejscowienie ogranicznika temperatury 1 2 UWAGA! Zabrania się polewania palnika wodą! W pomieszczeniu nie wolno gasić paliwa wodą! 6.3. Czyszczenie i zabiegi konserwacyjne Konserwacja wewnętrzna kotła 1 - Przycisk ogranicznika temperatury 2 - Kapsel ochronny Wszystkie powierzchnie kotła mające kontakt z żarem i spalinami w celu utrzymania wysokiej sprawności urządzenia należy regularnie czyścić. Czynność tę zaleca się wykonywać przynajmniej raz na kwartał, a w przypadku silnych zabrudzeń wewnętrznych powierzchni nawet częściej np. raz w miesiącu. 10

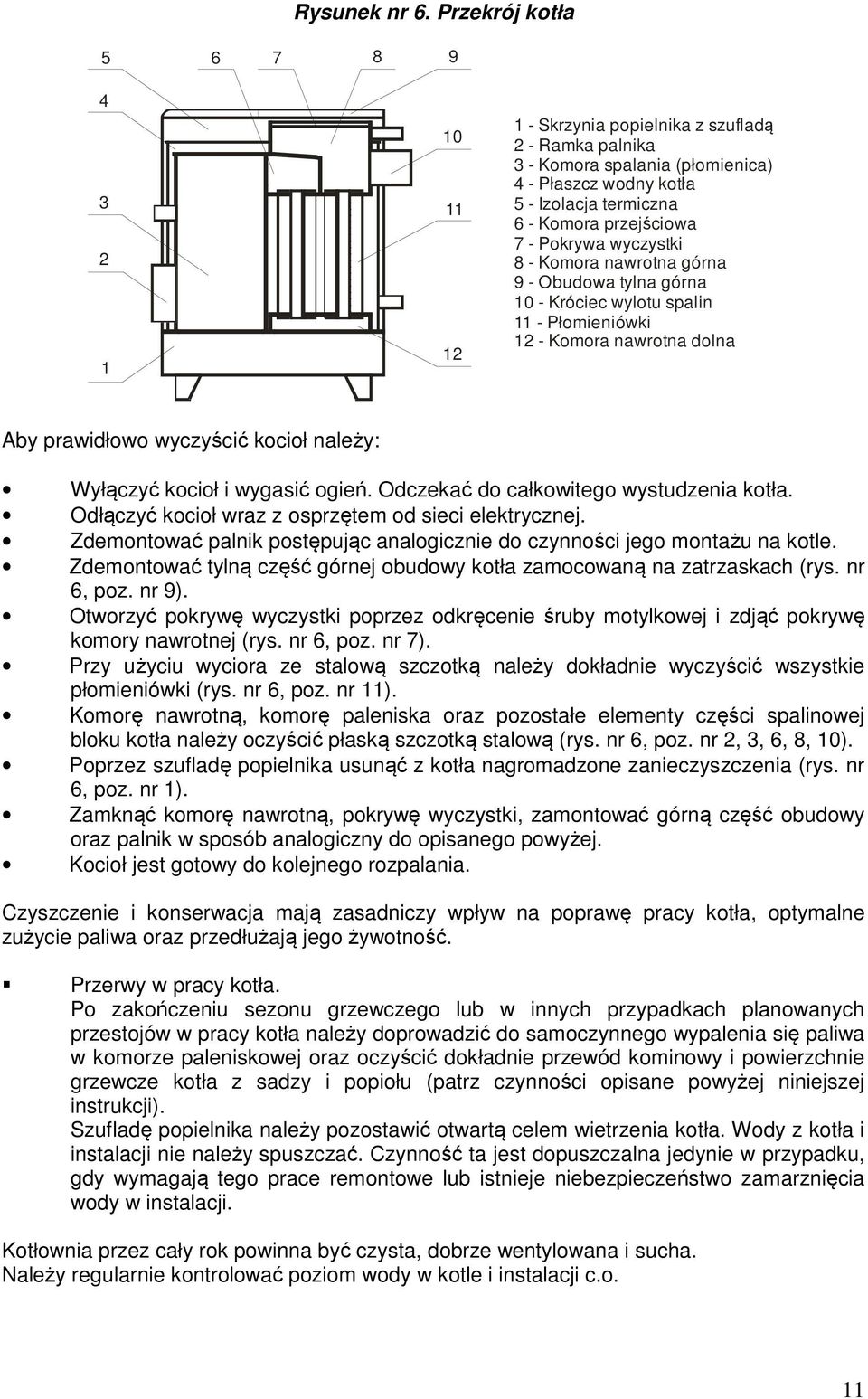

11 Rysunek nr 6. Przekrój kotła Skrzynia popielnika z szufladą 2 - Ramka palnika 3 - Komora spalania (płomienica) 4 - Płaszcz wodny kotła 5 - Izolacja termiczna 6 - Komora przejściowa 7 - Pokrywa wyczystki 8 - Komora nawrotna górna 9 - Obudowa tylna górna 10 - Króciec wylotu spalin 11 - Płomieniówki 12 - Komora nawrotna dolna Aby prawidłowo wyczyścić kocioł należy: Wyłączyć kocioł i wygasić ogień. Odczekać do całkowitego wystudzenia kotła. Odłączyć kocioł wraz z osprzętem od sieci elektrycznej. Zdemontować palnik postępując analogicznie do czynności jego montażu na kotle. Zdemontować tylną część górnej obudowy kotła zamocowaną na zatrzaskach (rys. nr 6, poz. nr 9). Otworzyć pokrywę wyczystki poprzez odkręcenie śruby motylkowej i zdjąć pokrywę komory nawrotnej (rys. nr 6, poz. nr 7). Przy użyciu wyciora ze stalową szczotką należy dokładnie wyczyścić wszystkie płomieniówki (rys. nr 6, poz. nr 11). Komorę nawrotną, komorę paleniska oraz pozostałe elementy części spalinowej bloku kotła należy oczyścić płaską szczotką stalową (rys. nr 6, poz. nr 2, 3, 6, 8, 10). Poprzez szufladę popielnika usunąć z kotła nagromadzone zanieczyszczenia (rys. nr 6, poz. nr 1). Zamknąć komorę nawrotną, pokrywę wyczystki, zamontować górną część obudowy oraz palnik w sposób analogiczny do opisanego powyżej. Kocioł jest gotowy do kolejnego rozpalania. Czyszczenie i konserwacja mają zasadniczy wpływ na poprawę pracy kotła, optymalne zużycie paliwa oraz przedłużają jego żywotność. Przerwy w pracy kotła. Po zakończeniu sezonu grzewczego lub w innych przypadkach planowanych przestojów w pracy kotła należy doprowadzić do samoczynnego wypalenia się paliwa w komorze paleniskowej oraz oczyścić dokładnie przewód kominowy i powierzchnie grzewcze kotła z sadzy i popiołu (patrz czynności opisane powyżej niniejszej instrukcji). Szufladę popielnika należy pozostawić otwartą celem wietrzenia kotła. Wody z kotła i instalacji nie należy spuszczać. Czynność ta jest dopuszczalna jedynie w przypadku, gdy wymagają tego prace remontowe lub istnieje niebezpieczeństwo zamarznięcia wody w instalacji. Kotłownia przez cały rok powinna być czysta, dobrze wentylowana i sucha. Należy regularnie kontrolować poziom wody w kotle i instalacji c.o. 11

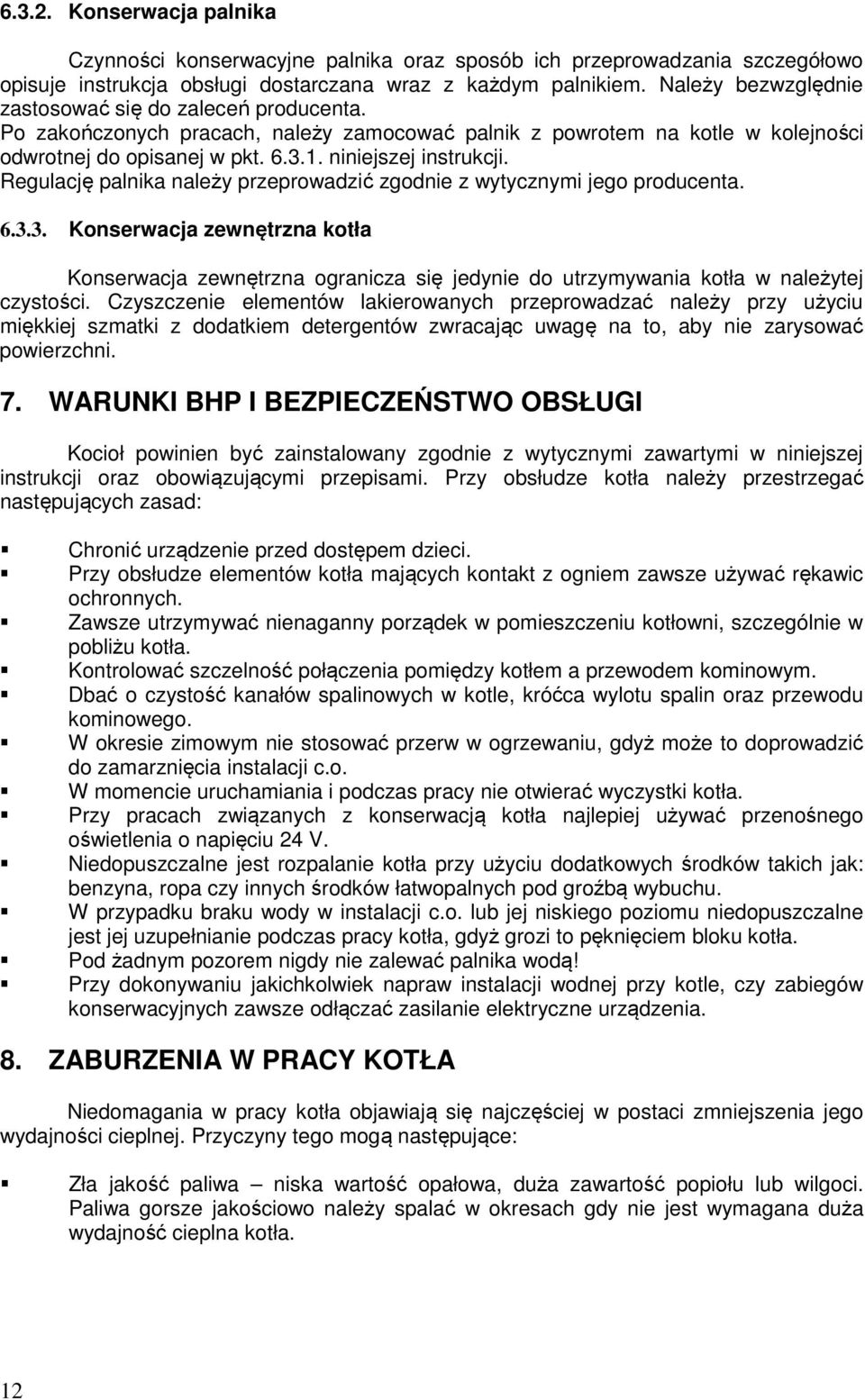

12 Konserwacja palnika Czynności konserwacyjne palnika oraz sposób ich przeprowadzania szczegółowo opisuje instrukcja obsługi dostarczana wraz z każdym palnikiem. Należy bezwzględnie zastosować się do zaleceń producenta. Po zakończonych pracach, należy zamocować palnik z powrotem na kotle w kolejności odwrotnej do opisanej w pkt niniejszej instrukcji. Regulację palnika należy przeprowadzić zgodnie z wytycznymi jego producenta Konserwacja zewnętrzna kotła Konserwacja zewnętrzna ogranicza się jedynie do utrzymywania kotła w należytej czystości. Czyszczenie elementów lakierowanych przeprowadzać należy przy użyciu miękkiej szmatki z dodatkiem detergentów zwracając uwagę na to, aby nie zarysować powierzchni. 7. WARUNKI BHP I BEZPIECZEŃSTWO OBSŁUGI Kocioł powinien być zainstalowany zgodnie z wytycznymi zawartymi w niniejszej instrukcji oraz obowiązującymi przepisami. Przy obsłudze kotła należy przestrzegać następujących zasad: Chronić urządzenie przed dostępem dzieci. Przy obsłudze elementów kotła mających kontakt z ogniem zawsze używać rękawic ochronnych. Zawsze utrzymywać nienaganny porządek w pomieszczeniu kotłowni, szczególnie w pobliżu kotła. Kontrolować szczelność połączenia pomiędzy kotłem a przewodem kominowym. Dbać o czystość kanałów spalinowych w kotle, króćca wylotu spalin oraz przewodu kominowego. W okresie zimowym nie stosować przerw w ogrzewaniu, gdyż może to doprowadzić do zamarznięcia instalacji c.o. W momencie uruchamiania i podczas pracy nie otwierać wyczystki kotła. Przy pracach związanych z konserwacją kotła najlepiej używać przenośnego oświetlenia o napięciu 24 V. Niedopuszczalne jest rozpalanie kotła przy użyciu dodatkowych środków takich jak: benzyna, ropa czy innych środków łatwopalnych pod groźbą wybuchu. W przypadku braku wody w instalacji c.o. lub jej niskiego poziomu niedopuszczalne jest jej uzupełnianie podczas pracy kotła, gdyż grozi to pęknięciem bloku kotła. Pod żadnym pozorem nigdy nie zalewać palnika wodą! Przy dokonywaniu jakichkolwiek napraw instalacji wodnej przy kotle, czy zabiegów konserwacyjnych zawsze odłączać zasilanie elektryczne urządzenia. 8. ZABURZENIA W PRACY KOTŁA Niedomagania w pracy kotła objawiają się najczęściej w postaci zmniejszenia jego wydajności cieplnej. Przyczyny tego mogą następujące: Zła jakość paliwa niska wartość opałowa, duża zawartość popiołu lub wilgoci. Paliwa gorsze jakościowo należy spalać w okresach gdy nie jest wymagana duża wydajność cieplna kotła. 12

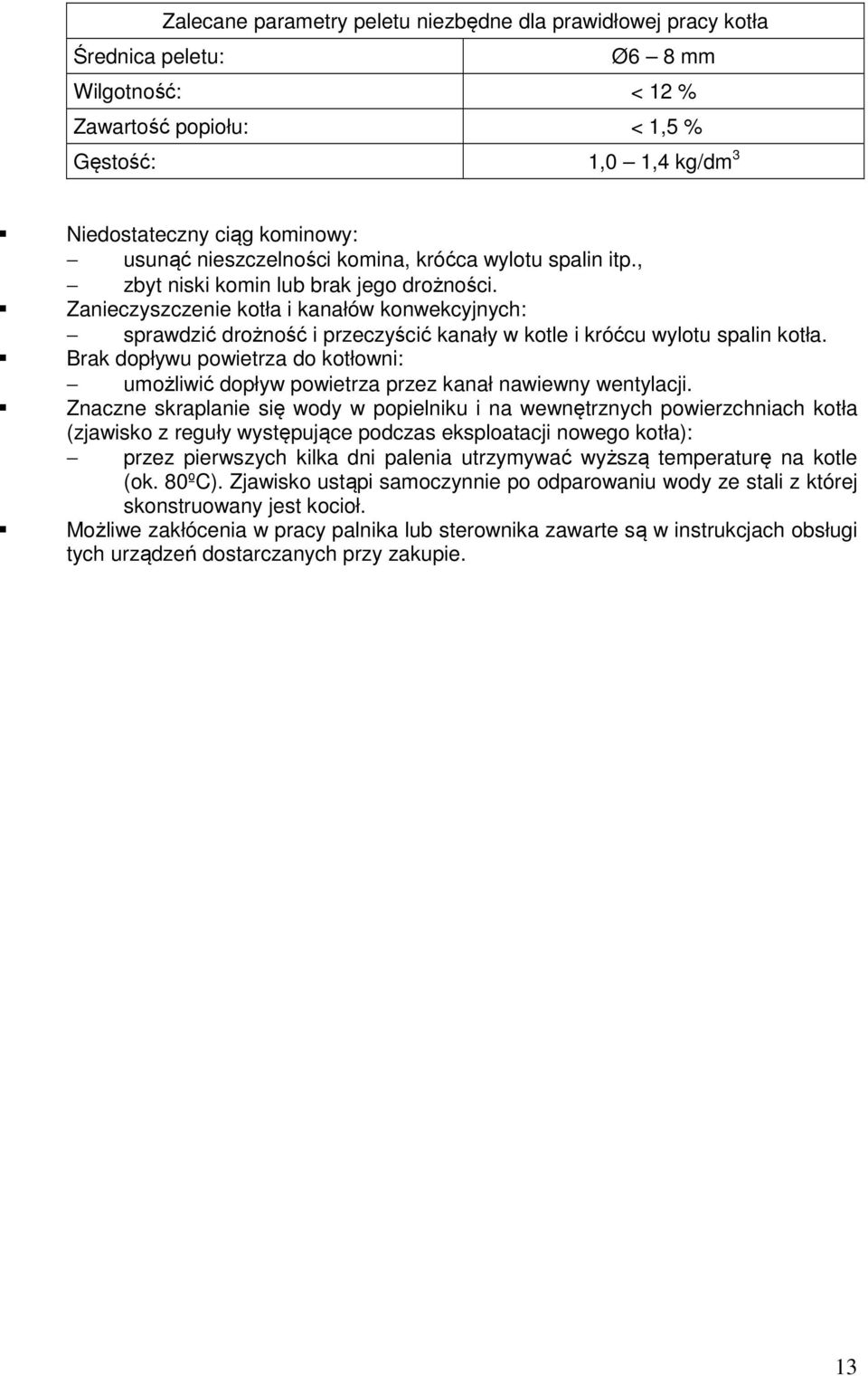

13 Zalecane parametry peletu niezbędne dla prawidłowej pracy kotła Średnica peletu: Ø6 8 mm Wilgotność: < 12 % Zawartość popiołu: < 1,5 % Gęstość: 1,0 1,4 kg/dm 3 Niedostateczny ciąg kominowy: usunąć nieszczelności komina, króćca wylotu spalin itp., zbyt niski komin lub brak jego drożności. Zanieczyszczenie kotła i kanałów konwekcyjnych: sprawdzić drożność i przeczyścić kanały w kotle i króćcu wylotu spalin kotła. Brak dopływu powietrza do kotłowni: umożliwić dopływ powietrza przez kanał nawiewny wentylacji. Znaczne skraplanie się wody w popielniku i na wewnętrznych powierzchniach kotła (zjawisko z reguły występujące podczas eksploatacji nowego kotła): przez pierwszych kilka dni palenia utrzymywać wyższą temperaturę na kotle (ok. 80ºC). Zjawisko ustąpi samoczynnie po odparowaniu wody ze stali z której skonstruowany jest kocioł. Możliwe zakłócenia w pracy palnika lub sterownika zawarte są w instrukcjach obsługi tych urządzeń dostarczanych przy zakupie. 13

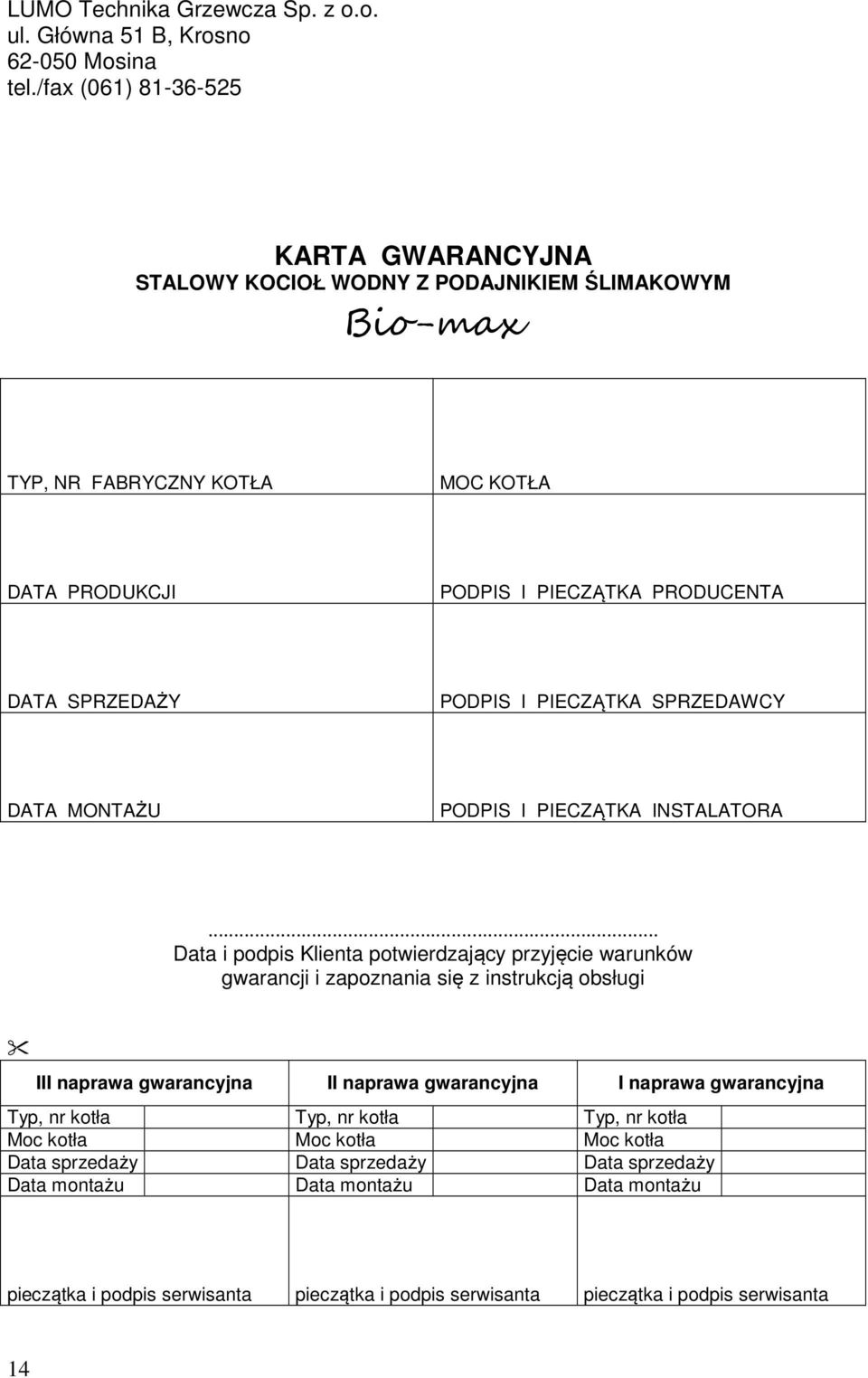

14 LUMO Technika Grzewcza Sp. z o.o. ul. Główna 51 B, Krosno Mosina tel./fax (061) KARTA GWARANCYJNA STALOWY KOCIOŁ WODNY Z PODAJNIKIEM ŚLIMAKOWYM Bio-max TYP, NR FABRYCZNY KOTŁA MOC KOTŁA DATA PRODUKCJI PODPIS I PIECZĄTKA PRODUCENTA DATA SPRZEDAŻY PODPIS I PIECZĄTKA SPRZEDAWCY DATA MONTAŻU PODPIS I PIECZĄTKA INSTALATORA... Data i podpis Klienta potwierdzający przyjęcie warunków gwarancji i zapoznania się z instrukcją obsługi III naprawa gwarancyjna II naprawa gwarancyjna I naprawa gwarancyjna Typ, nr kotła Typ, nr kotła Typ, nr kotła Moc kotła Moc kotła Moc kotła Data sprzedaży Data sprzedaży Data sprzedaży Data montażu Data montażu Data montażu pieczątka i podpis serwisanta pieczątka i podpis serwisanta pieczątka i podpis serwisanta 14

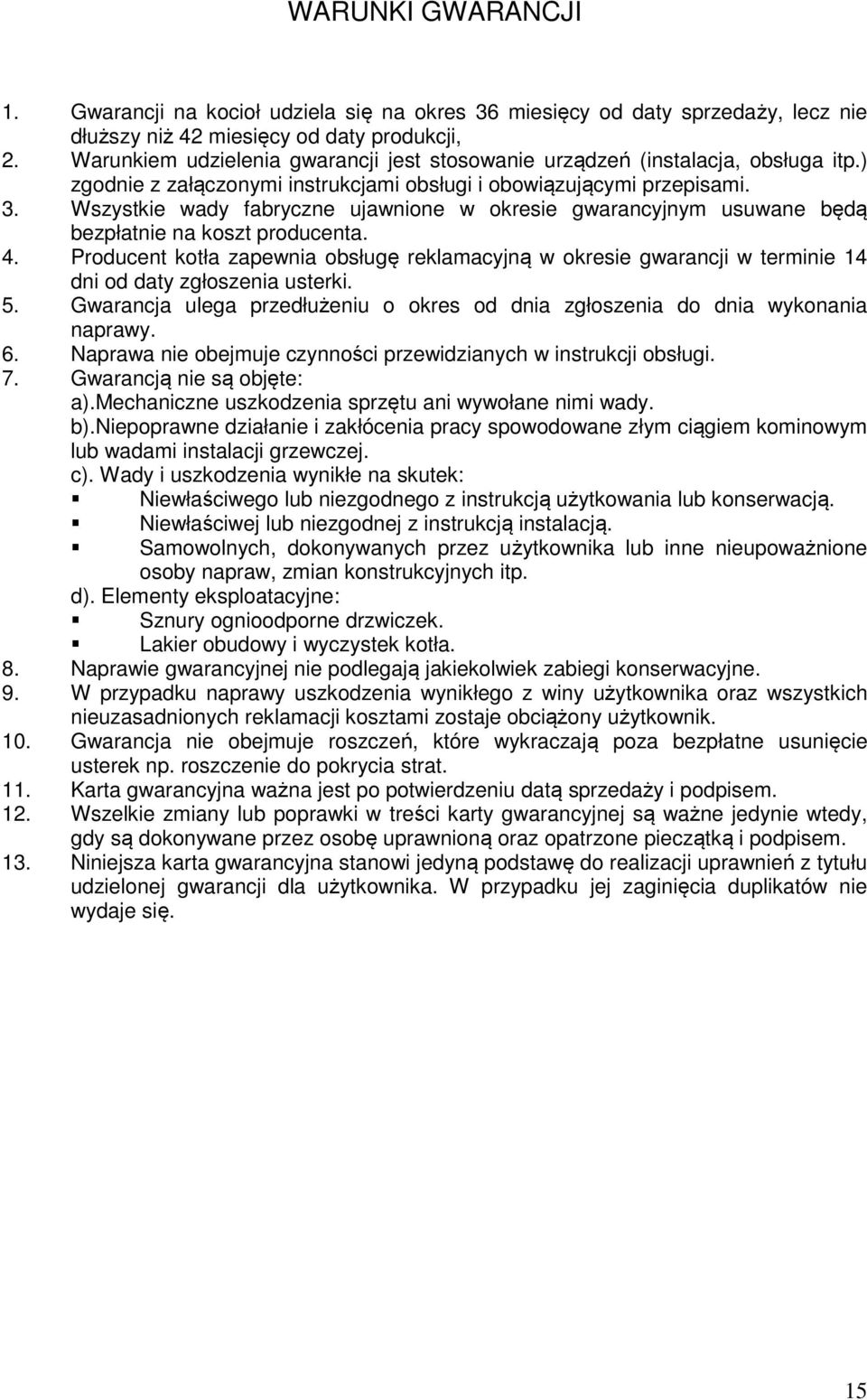

15 WARUNKI GWARANCJI 1. Gwarancji na kocioł udziela się na okres 36 miesięcy od daty sprzedaży, lecz nie dłuższy niż 42 miesięcy od daty produkcji, 2. Warunkiem udzielenia gwarancji jest stosowanie urządzeń (instalacja, obsługa itp.) zgodnie z załączonymi instrukcjami obsługi i obowiązującymi przepisami. 3. Wszystkie wady fabryczne ujawnione w okresie gwarancyjnym usuwane będą bezpłatnie na koszt producenta. 4. Producent kotła zapewnia obsługę reklamacyjną w okresie gwarancji w terminie 14 dni od daty zgłoszenia usterki. 5. Gwarancja ulega przedłużeniu o okres od dnia zgłoszenia do dnia wykonania naprawy. 6. Naprawa nie obejmuje czynności przewidzianych w instrukcji obsługi. 7. Gwarancją nie są objęte: a).mechaniczne uszkodzenia sprzętu ani wywołane nimi wady. b).niepoprawne działanie i zakłócenia pracy spowodowane złym ciągiem kominowym lub wadami instalacji grzewczej. c). Wady i uszkodzenia wynikłe na skutek: Niewłaściwego lub niezgodnego z instrukcją użytkowania lub konserwacją. Niewłaściwej lub niezgodnej z instrukcją instalacją. Samowolnych, dokonywanych przez użytkownika lub inne nieupoważnione osoby napraw, zmian konstrukcyjnych itp. d). Elementy eksploatacyjne: Sznury ognioodporne drzwiczek. Lakier obudowy i wyczystek kotła. 8. Naprawie gwarancyjnej nie podlegają jakiekolwiek zabiegi konserwacyjne. 9. W przypadku naprawy uszkodzenia wynikłego z winy użytkownika oraz wszystkich nieuzasadnionych reklamacji kosztami zostaje obciążony użytkownik. 10. Gwarancja nie obejmuje roszczeń, które wykraczają poza bezpłatne usunięcie usterek np. roszczenie do pokrycia strat. 11. Karta gwarancyjna ważna jest po potwierdzeniu datą sprzedaży i podpisem. 12. Wszelkie zmiany lub poprawki w treści karty gwarancyjnej są ważne jedynie wtedy, gdy są dokonywane przez osobę uprawnioną oraz opatrzone pieczątką i podpisem. 13. Niniejsza karta gwarancyjna stanowi jedyną podstawę do realizacji uprawnień z tytułu udzielonej gwarancji dla użytkownika. W przypadku jej zaginięcia duplikatów nie wydaje się. 15

16 ADNOTACJE O DOKONANYCH NAPRAWACH GWARANCYJNYCH Data zgłoszenia Podpis i pieczęć Lp. Adnotacje o naprawie reklamacji serwisanta

17 USŁUGA SERWISOWA Nr wpisu do ewidencji: Użytkownik: Nazwa:... Adres:... Nr telefonu:... Nazwa urządzenia: Nr fabryczny: Rok produkcji: Opis usterki: Zakres usługi (przyczyna usterki): Specyfikacja użytych części Lp. Nazwa części Symbol Ilość Uwagi Zakres przeprowadzonych szkoleń:... Serwisant:... ( data i podpis ) Użytkownik:... ( data i podpis ) 17
