Art. BC-900. Inteligentna ładowarka akumulatorków. Inteligentna ładowarka akumulatorków Typ IPC 1. Nr art. BC-900 INSTRUKCJA OBSŁUGI

Transkrypt

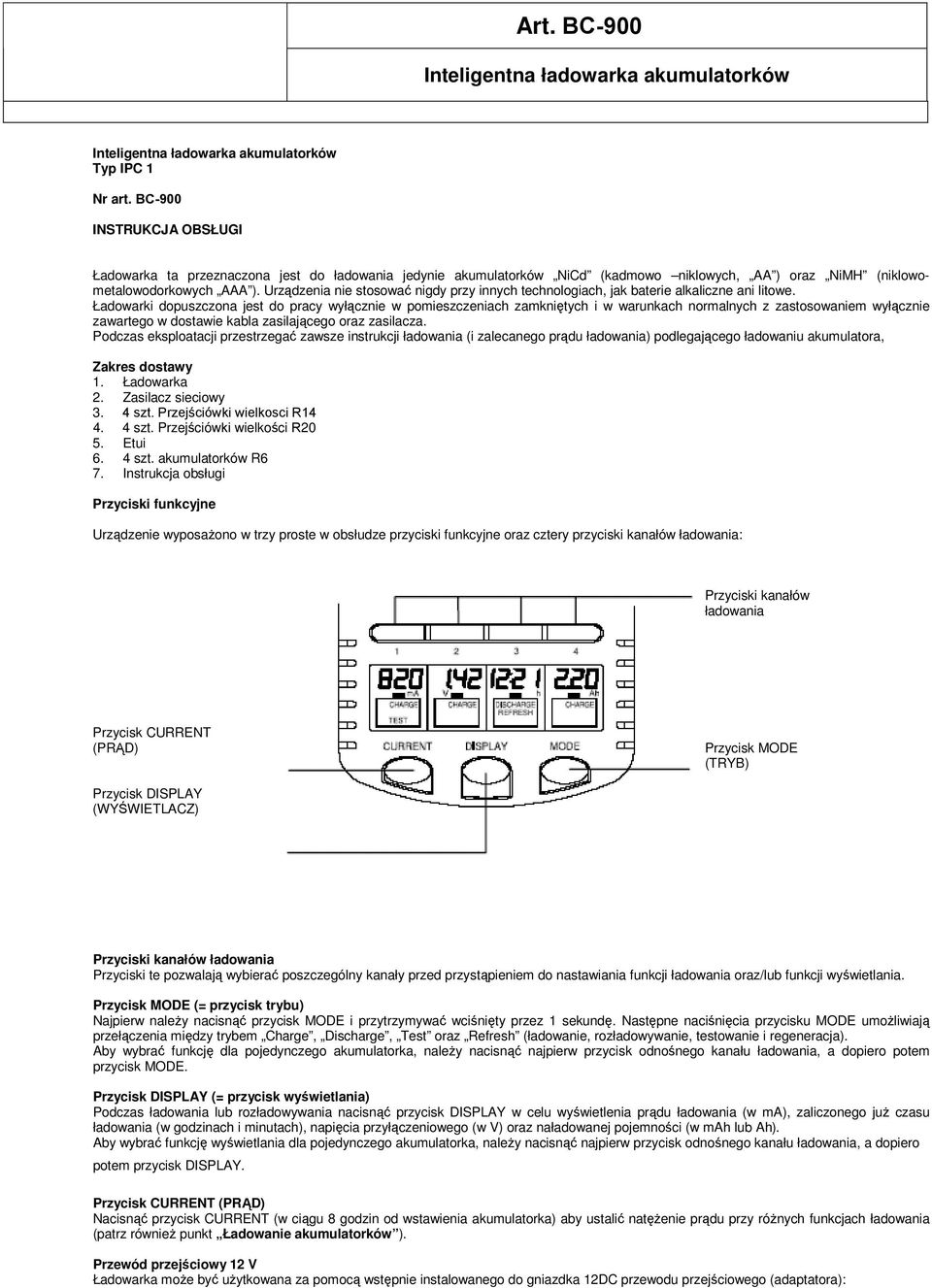

1 Art. BC-900 Inteligentna ładowarka akumulatorków Inteligentna ładowarka akumulatorków Typ IPC 1 Nr art. BC-900 INSTRUKCJA OBSŁUGI Ładowarka ta przeznaczona jest do jedynie akumulatorków NiCd (kadmowo niklowych, AA ) oraz NiMH (niklowometalowodorkowych AAA ). Urządzenia nie stosować nigdy przy innych technologiach, jak baterie alkaliczne ani litowe. Ładowarki dopuszczona jest do pracy wyłącznie w pomieszczeniach zamkniętych i w warunkach normalnych z zastosowaniem wyłącznie zawartego w dostawie kabla zasilającego oraz zasilacza. eksploatacji przestrzegać zawsze instrukcji (i zalecanego prądu ) podlegającego ładowaniu akumulatora, Zakres dostawy 1. Ładowarka 2. Zasilacz sieciowy 3. 4 szt. Przejściówki wielkosci R szt. Przejściówki wielkości R20 5. Etui 6. 4 szt. akumulatorków R6 7. Instrukcja obsługi Przyciski funkcyjne Urządzenie wyposażono w trzy proste w obsłudze przyciski funkcyjne oraz cztery przyciski kanałów : Przyciski kanałów Przycisk CURRENT (PRĄD) Przycisk MODE (TRYB) Przycisk DISPLAY (WYŚWIETLACZ) Przyciski kanałów Przyciski te pozwalają wybierać poszczególny kanały przed przystąpieniem do nastawiania funkcji oraz/lub funkcji wyświetlania. Przycisk MODE (= przycisk trybu) Najpierw należy nacisnąć przycisk MODE i przytrzymywać wciśnięty przez 1 sekundę. Następne naciśnięcia przycisku MODE umożliwiają przełączenia między trybem Charge, Discharge, Test oraz Refresh (ładowanie, rozładowywanie, testowanie i regeneracja). Aby wybrać funkcję dla pojedynczego, należy nacisnąć najpierw przycisk odnośnego kanału, a dopiero potem przycisk MODE. Przycisk DISPLAY (= przycisk wyświetlania) lub nacisnąć przycisk DISPLAY w celu wyświetlenia prądu (w ma), zaliczonego już czasu (w godzinach i minutach), napięcia przyłączeniowego (w V) oraz naładowanej pojemności (w mah lub Ah). Aby wybrać funkcję wyświetlania dla pojedynczego, należy nacisnąć najpierw przycisk odnośnego kanału, a dopiero potem przycisk DISPLAY. Przycisk CURRENT (PRĄD) Nacisnąć przycisk CURRENT (w ciągu 8 godzin od wstawienia ) aby ustalić natężenie prądu przy różnych funkcjach (patrz również punkt Ładowanie akumulatorków ). Przewód przejściowy 12 V Ładowarka może być użytkowana za pomocą wstępnie instalowanego do gniazdka 12DC przewodu przejściowego (adaptatora):

2 1. Upewnić się, że wtyk przewodu przejściowego 12 V pasuje do gniazdka 12 V (zapalniczki samochodowej. 2. Podłączyć najpierw przewód przejściowy 12 V do ładowarki. 3. Wetknąć wtyk przewodu przejściowego 12 V do gniazdka 12 V. Jeżeli ładowarka jest teraz prawidłowo podłączona do źródła zasilania, to na wyświetlaczu pojawi się najpierw numer wersji ładowarki, a następnie jej segmenty, które zostały zajęte. Funkcje ładowarki Mogą być wybierane następujące funkcje: a) Ładowanie (CHARGE) dopuszczonych do ponownego akumulatorków - po całkowitym naładowaniu następuje automatyczne przełączenie na ładowanie konserwacyjne. b) Rozładowanie (DISCHARGE) wraz następującym po tym automatycznie ich naładowaniem w celu zminimalizowania tzw. efektu pamięci na ( Memory Effekt ). c) Regeneracja (REFRESH) dopuszczonych do ponownego akumulatorków w celu przywrócenia im maksymalnej pojemności. Proces i powtarzany jest tu dotąd, aż przestanie być obserwowany przyrost pojemności. W przypadku starych lub długo nie używanych akumulatorków regeneracja może nawet przywrócić stan optymalny. d) Sprawdzanie pojemności (TEST) w mah / Ah. ŁADOWANIE Podstawowym nastawieniem ładowarki jest prąd 200 ma. Jeżeli ma być ładowany tylko jeden akumulator bądź dwa akumulatory przy wykorzystaniu kanału 1 oraz 4, to prąd można nastawić przyciskiem CURRENT na maksymalnie do 1500 lub 1800 ma. Jeżeli jednak mają być równocześnie ładowane trzy lub cztery akumulatorki, to prąd może zostać nastawiony na 200, 500, 700 lub 1000 ma. dwóch akumulatorków w kanałach 1 i 4 maksymalny prąd wynosi 1800 ma. dwóch akumulatorków w kanałach 1 i 2 maksymalny prąd wynosi 1000 ma. dwóch akumulatorków w kanałach 2 i 3 maksymalny prąd wynosi 1000 ma. czterech akumulatorków maksymalny prąd wynosi 1000 ma. W tabeli 1 można znaleźć przeciętny czas dla różnych prądów. Tabela 1. Czasy różnymi prądami Format Pojemność AA AA AAA 2500 mah 2000 mah 700 mah Wybrany prąd (ma) Przeciętny czas 1800 ok. 85 min ok. 100 min ok. 2 godz. 30 min. 700 ok. 3 godz. 30 min. 700 ok. 5 godz. 200 ok. 13 godz ok. 70 min ok. 80 min ok. 2 godz. 700 ok. 3 godz. 500 ok. 4 godz. 200 ok. 10 godz. 700 ok. 60 min. 500 ok. 84 min. 200 ok. 3 godz. 30 min. Zawsze przestrzegać wskazówek i instrukcji producenta akumulatorów w zakresie zalecanych prądów. Generalnie zalecany jest prąd 200 ma, jeśli nie jest konieczne szybkie ładowanie. To bezpieczna i optymalna wartość dla każdego. Przy pierwszym uruchomieniu konieczne jest kilkakrotne naładowanie i rozładowanie załączonych w dostawie akumulatorków, zanim osiągnięta zostanie całkowita ich pojemność. Należy w tym celu zastosować tryb regeneracji.

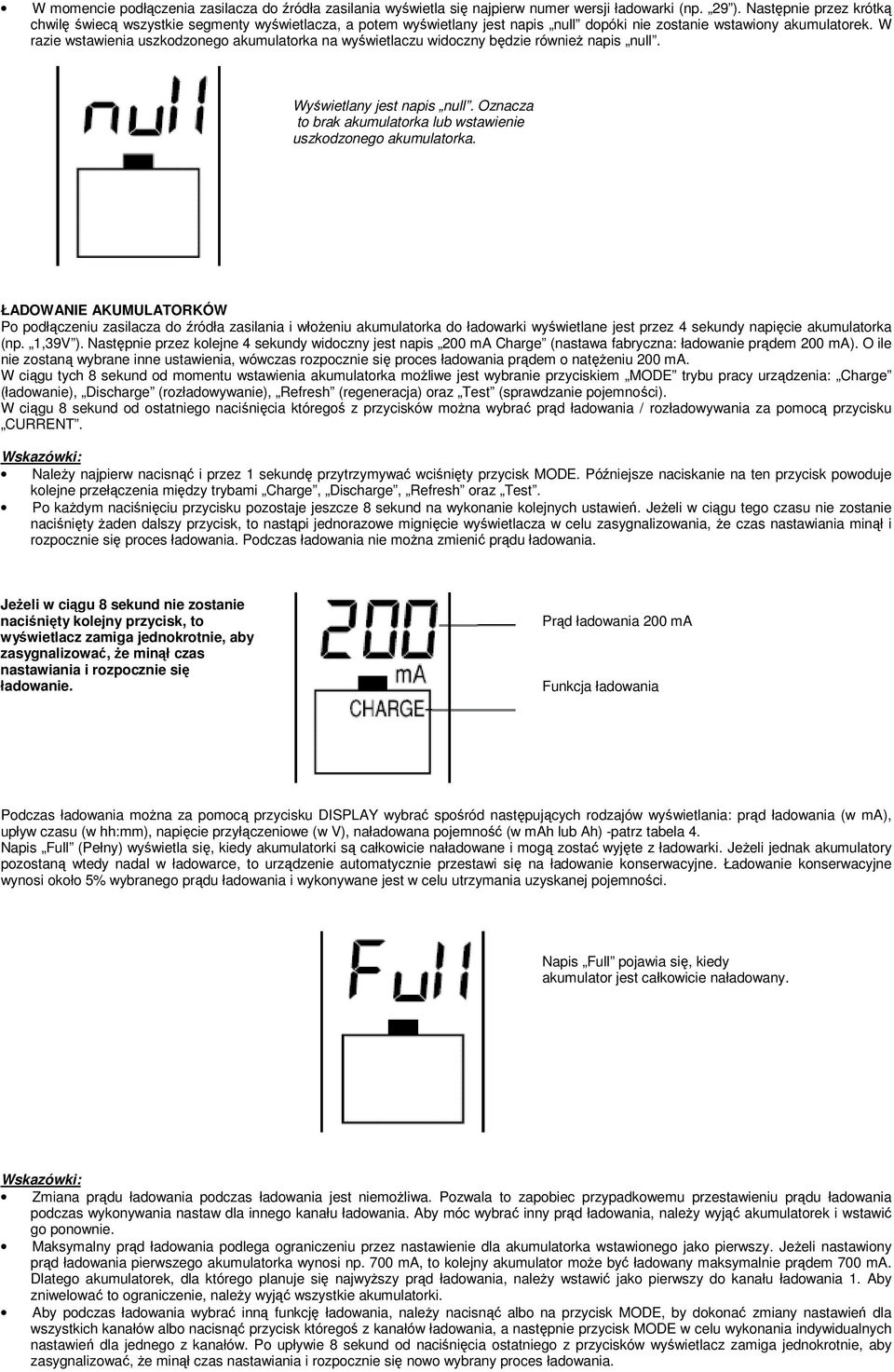

3 W momencie podłączenia zasilacza do źródła zasilania wyświetla się najpierw numer wersji ładowarki (np. 29 ). Następnie przez krótką chwilę świecą wszystkie segmenty wyświetlacza, a potem wyświetlany jest napis null dopóki nie zostanie wstawiony akumulatorek. W razie wstawienia uszkodzonego na wyświetlaczu widoczny będzie również napis null. Wyświetlany jest napis null. Oznacza to brak lub wstawienie uszkodzonego. ŁADOWANIE AKUMULATORKÓW Po podłączeniu zasilacza do źródła zasilania i włożeniu do ładowarki wyświetlane jest przez 4 sekundy napięcie (np. 1,39V ). Następnie przez kolejne 4 sekundy widoczny jest napis 200 ma Charge (nastawa fabryczna: ładowanie prądem 200 ma). O ile nie zostaną wybrane inne ustawienia, wówczas rozpocznie się proces prądem o natężeniu 200 ma. W ciągu tych 8 sekund od momentu wstawienia możliwe jest wybranie przyciskiem MODE trybu pracy urządzenia: Charge (ładowanie), Discharge (rozładowywanie), Refresh (regeneracja) oraz Test (sprawdzanie pojemności). W ciągu 8 sekund od ostatniego naciśnięcia któregoś z przycisków można wybrać prąd / za pomocą przycisku CURRENT. Należy najpierw nacisnąć i przez 1 sekundę przytrzymywać wciśnięty przycisk MODE. Późniejsze naciskanie na ten przycisk powoduje kolejne przełączenia między trybami Charge, Discharge, Refresh oraz Test. Po każdym naciśnięciu przycisku pozostaje jeszcze 8 sekund na wykonanie kolejnych ustawień. Jeżeli w ciągu tego czasu nie zostanie naciśnięty żaden dalszy przycisk, to nastąpi jednorazowe mignięcie wyświetlacza w celu zasygnalizowania, że czas nastawiania minął i rozpocznie się proces. nie można zmienić prądu. Jeżeli w ciągu 8 sekund nie zostanie naciśnięty kolejny przycisk, to wyświetlacz zamiga jednokrotnie, aby zasygnalizować, że minął czas nastawiania i rozpocznie się ładowanie. Prąd 200 ma Funkcja można za pomocą przycisku DISPLAY wybrać spośród następujących rodzajów wyświetlania: prąd (w ma), upływ czasu (w hh:mm), napięcie przyłączeniowe (w V), naładowana pojemność (w mah lub Ah) -patrz tabela 4. Napis Full (Pełny) wyświetla się, kiedy akumulatorki są całkowicie naładowane i mogą zostać wyjęte z ładowarki. Jeżeli jednak akumulatory pozostaną wtedy nadal w ładowarce, to urządzenie automatycznie przestawi się na ładowanie konserwacyjne. Ładowanie konserwacyjne wynosi około 5% wybranego prądu i wykonywane jest w celu utrzymania uzyskanej pojemności. Napis Full pojawia się, kiedy akumulator jest całkowicie naładowany. Zmiana prądu podczas jest niemożliwa. Pozwala to zapobiec przypadkowemu przestawieniu prądu podczas wykonywania nastaw dla innego kanału. Aby móc wybrać inny prąd, należy wyjąć akumulatorek i wstawić go ponownie. Maksymalny prąd podlega ograniczeniu przez nastawienie dla wstawionego jako pierwszy. Jeżeli nastawiony prąd pierwszego wynosi np. 700 ma, to kolejny akumulator może być ładowany maksymalnie prądem 700 ma. Dlatego akumulatorek, dla którego planuje się najwyższy prąd, należy wstawić jako pierwszy do kanału 1. Aby zniwelować to ograniczenie, należy wyjąć wszystkie akumulatorki. Aby podczas wybrać inną funkcję, należy nacisnąć albo na przycisk MODE, by dokonać zmiany nastawień dla wszystkich kanałów albo nacisnąć przycisk któregoś z kanałów, a następnie przycisk MODE w celu wykonania indywidualnych nastawień dla jednego z kanałów. Po upływie 8 sekund od naciśnięcia ostatniego z przycisków wyświetlacz zamiga jednokrotnie, aby zasygnalizować, że minął czas nastawiania i rozpocznie się nowo wybrany proces.

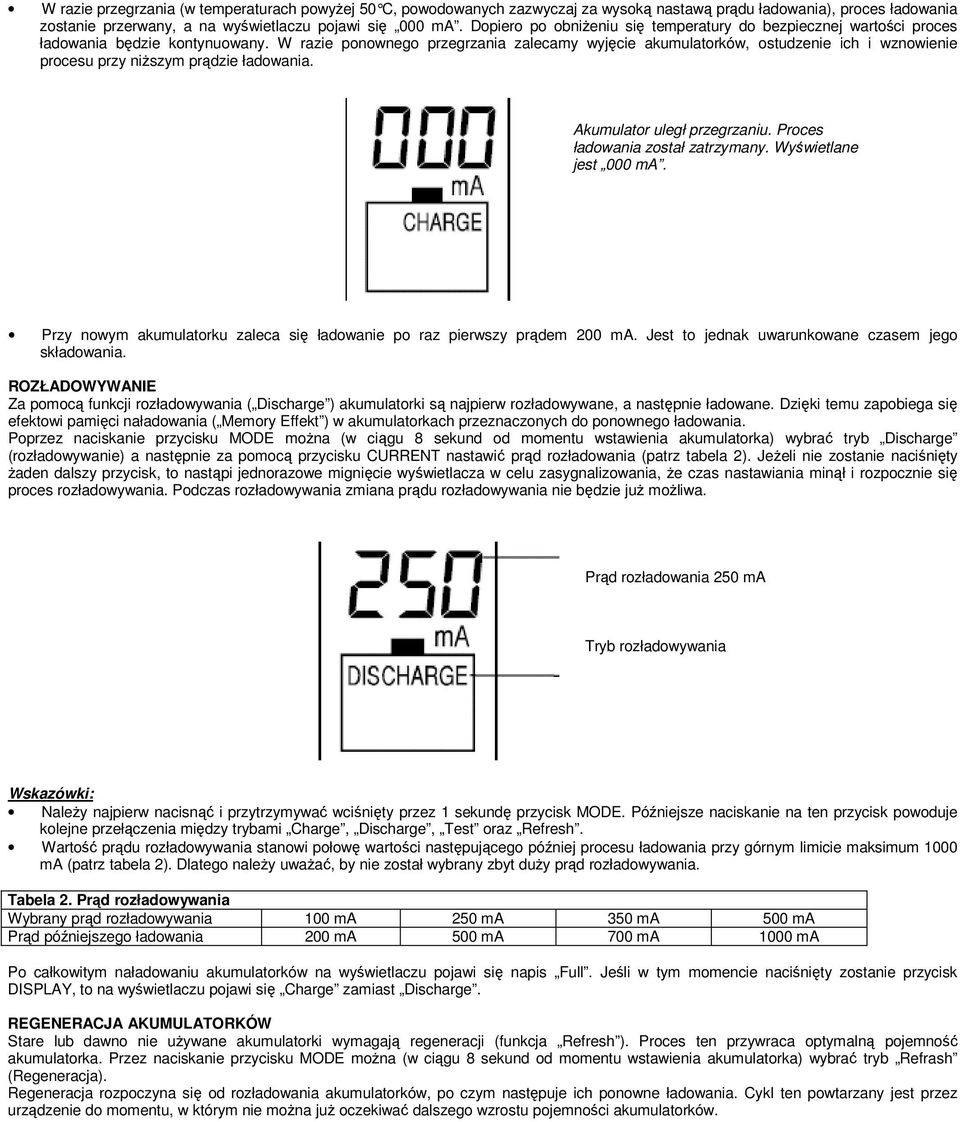

4 W razie przegrzania (w temperaturach powyżej 50 C, powodowanych zazwyczaj za wysoką nastawą prądu ), proces zostanie przerwany, a na wyświetlaczu pojawi się 000 ma. Dopiero po obniżeniu się temperatury do bezpiecznej wartości proces będzie kontynuowany. W razie ponownego przegrzania zalecamy wyjęcie akumulatorków, ostudzenie ich i wznowienie procesu przy niższym prądzie. Akumulator uległ przegrzaniu. Proces został zatrzymany. Wyświetlane jest 000 ma. Przy nowym akumulatorku zaleca się ładowanie po raz pierwszy prądem 200 ma. Jest to jednak uwarunkowane czasem jego sk. ROZŁADOWYWANIE Za pomocą funkcji ( Discharge ) akumulatorki są najpierw rozładowywane, a następnie ładowane. Dzięki temu zapobiega się efektowi pamięci na ( Memory Effekt ) w ch przeznaczonych do ponownego. Poprzez naciskanie przycisku MODE można (w ciągu 8 sekund od momentu wstawienia ) wybrać tryb Discharge (rozładowywanie) a następnie za pomocą przycisku CURRENT nastawić prąd roz (patrz tabela 2). Jeżeli nie zostanie naciśnięty żaden dalszy przycisk, to nastąpi jednorazowe mignięcie wyświetlacza w celu zasygnalizowania, że czas nastawiania minął i rozpocznie się proces. zmiana prądu nie będzie już możliwa. Prąd roz 250 ma Tryb Należy najpierw nacisnąć i przytrzymywać wciśnięty przez 1 sekundę przycisk MODE. Późniejsze naciskanie na ten przycisk powoduje kolejne przełączenia między trybami Charge, Discharge, Test oraz Refresh. Wartość prądu stanowi połowę wartości następującego później procesu przy górnym limicie maksimum 1000 ma (patrz tabela 2). Dlatego należy uważać, by nie został wybrany zbyt duży prąd. Tabela 2. Prąd Wybrany prąd 100 ma 250 ma 350 ma 500 ma Prąd późniejszego 200 ma 500 ma 700 ma 1000 ma Po całkowitym naładowaniu akumulatorków na wyświetlaczu pojawi się napis Full. Jeśli w tym momencie naciśnięty zostanie przycisk DISPLAY, to na wyświetlaczu pojawi się Charge zamiast Discharge. REGENERACJA AKUMULATORKÓW Stare lub dawno nie używane akumulatorki wymagają regeneracji (funkcja Refresh ). Proces ten przywraca optymalną pojemność. Przez naciskanie przycisku MODE można (w ciągu 8 sekund od momentu wstawienia ) wybrać tryb Refrash (Regeneracja). Regeneracja rozpoczyna się od roz akumulatorków, po czym następuje ich ponowne. Cykl ten powtarzany jest przez urządzenie do momentu, w którym nie można już oczekiwać dalszego wzrostu pojemności akumulatorków.

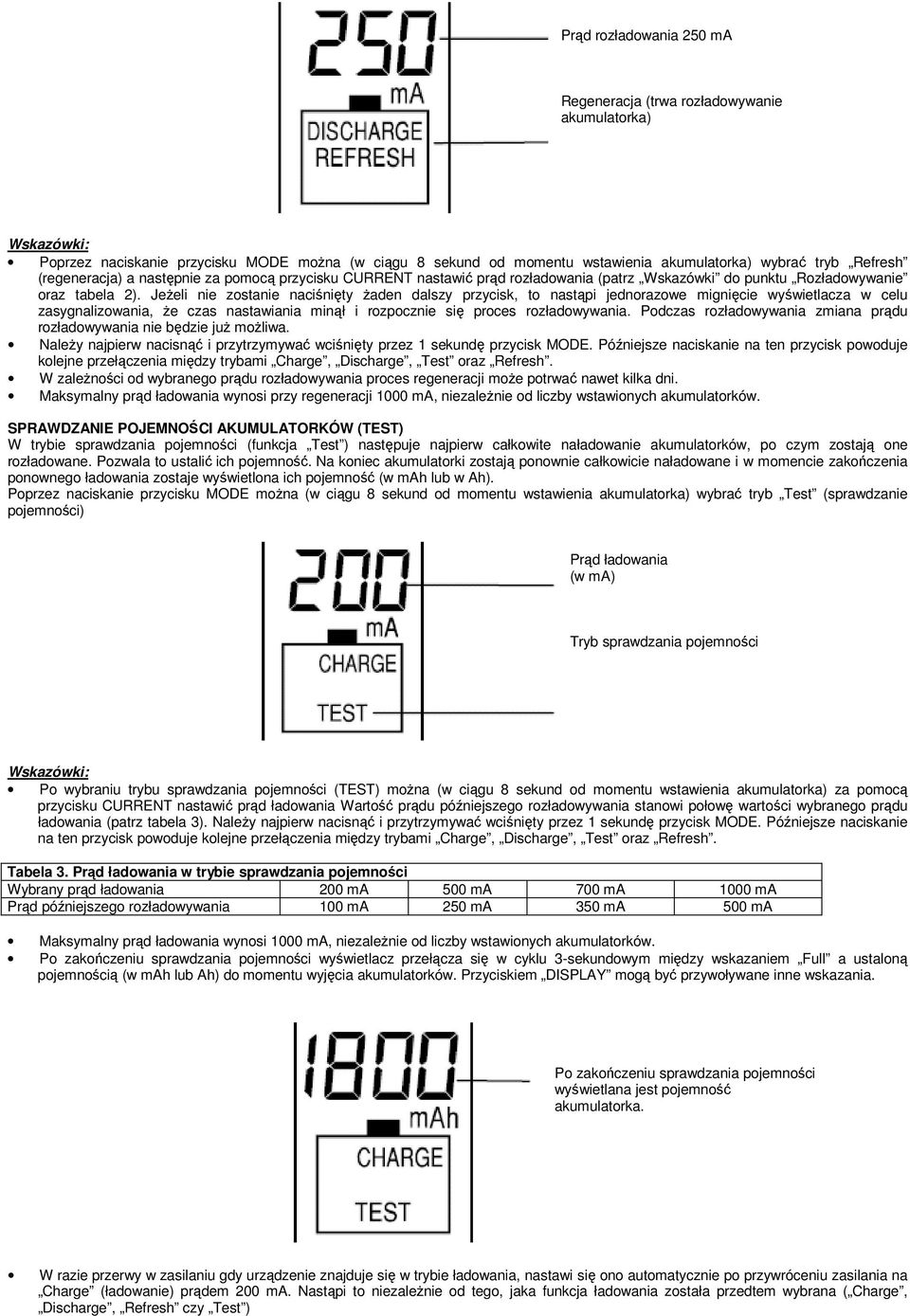

5 Prąd roz 250 ma Regeneracja (trwa rozładowywanie ) Poprzez naciskanie przycisku MODE można (w ciągu 8 sekund od momentu wstawienia ) wybrać tryb Refresh (regeneracja) a następnie za pomocą przycisku CURRENT nastawić prąd roz (patrz Wskazówki do punktu Rozładowywanie oraz tabela 2). Jeżeli nie zostanie naciśnięty żaden dalszy przycisk, to nastąpi jednorazowe mignięcie wyświetlacza w celu zasygnalizowania, że czas nastawiania minął i rozpocznie się proces. zmiana prądu nie będzie już możliwa. Należy najpierw nacisnąć i przytrzymywać wciśnięty przez 1 sekundę przycisk MODE. Późniejsze naciskanie na ten przycisk powoduje kolejne przełączenia między trybami Charge, Discharge, Test oraz Refresh. W zależności od wybranego prądu proces regeneracji może potrwać nawet kilka dni. Maksymalny prąd wynosi przy regeneracji 1000 ma, niezależnie od liczby wstawionych akumulatorków. SPRAWDZANIE POJEMNOŚCI AKUMULATORKÓW (TEST) W trybie sprawdzania pojemności (funkcja Test ) następuje najpierw całkowite naładowanie akumulatorków, po czym zostają one rozładowane. Pozwala to ustalić ich pojemność. Na koniec akumulatorki zostają ponownie całkowicie naładowane i w momencie zakończenia ponownego zostaje wyświetlona ich pojemność (w mah lub w Ah). Poprzez naciskanie przycisku MODE można (w ciągu 8 sekund od momentu wstawienia ) wybrać tryb Test (sprawdzanie pojemności) Prąd (w ma) Tryb sprawdzania pojemności Po wybraniu trybu sprawdzania pojemności (TEST) można (w ciągu 8 sekund od momentu wstawienia ) za pomocą przycisku CURRENT nastawić prąd Wartość prądu późniejszego stanowi połowę wartości wybranego prądu (patrz tabela 3). Należy najpierw nacisnąć i przytrzymywać wciśnięty przez 1 sekundę przycisk MODE. Późniejsze naciskanie na ten przycisk powoduje kolejne przełączenia między trybami Charge, Discharge, Test oraz Refresh. Tabela 3. Prąd w trybie sprawdzania pojemności Wybrany prąd 200 ma 500 ma 700 ma 1000 ma Prąd późniejszego 100 ma 250 ma 350 ma 500 ma Maksymalny prąd wynosi 1000 ma, niezależnie od liczby wstawionych akumulatorków. Po zakończeniu sprawdzania pojemności wyświetlacz przełącza się w cyklu 3-sekundowym między wskazaniem Full a ustaloną pojemnością (w mah lub Ah) do momentu wyjęcia akumulatorków. Przyciskiem DISPLAY mogą być przywoływane inne wskazania. Po zakończeniu sprawdzania pojemności wyświetlana jest pojemność. W razie przerwy w zasilaniu gdy urządzenie znajduje się w trybie, nastawi się ono automatycznie po przywróceniu zasilania na Charge (ładowanie) prądem 200 ma. Nastąpi to niezależnie od tego, jaka funkcja została przedtem wybrana ( Charge, Discharge, Refresh czy Test )

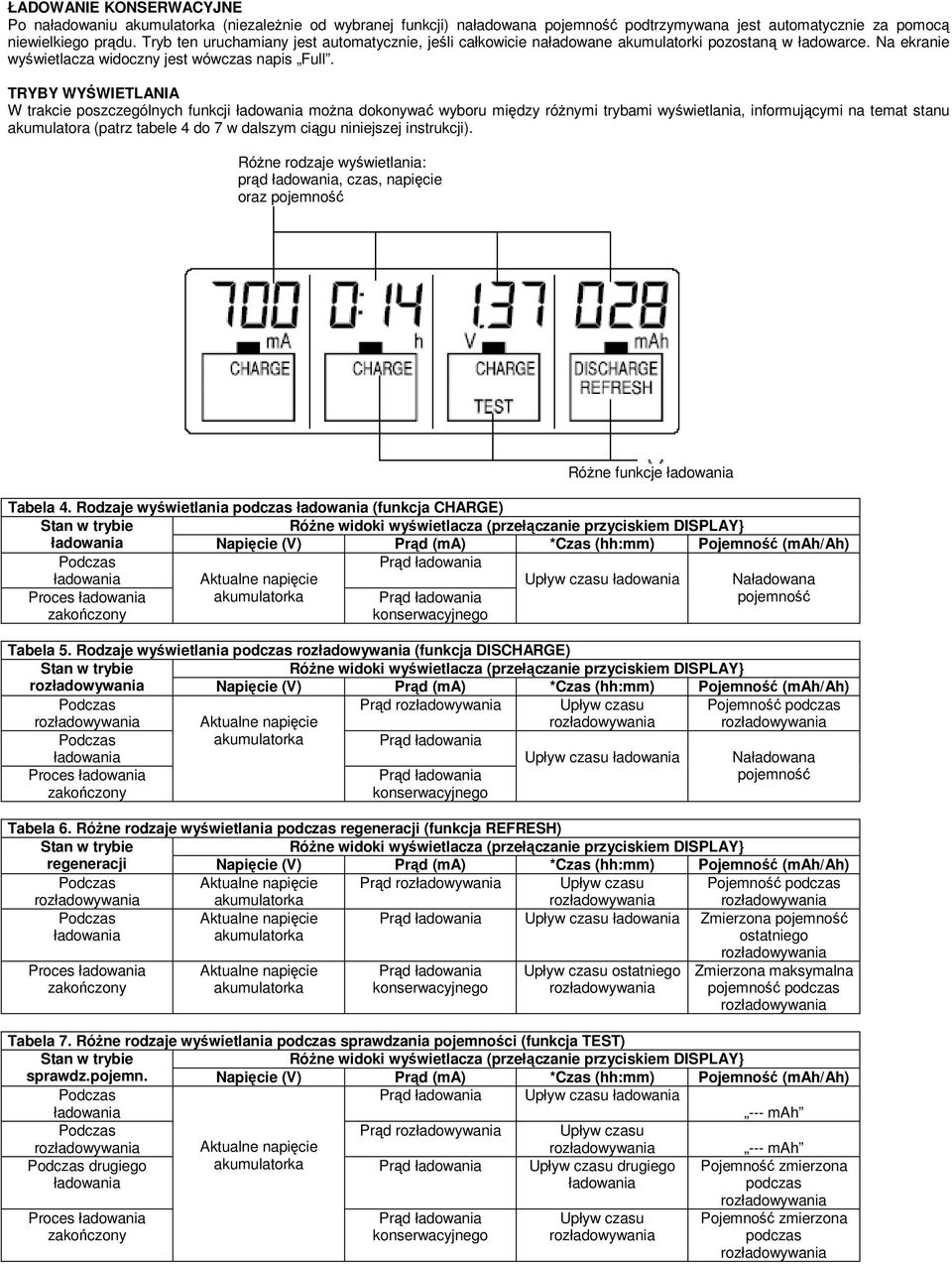

6 ŁADOWANIE KONSERWACYJNE Po naładowaniu (niezależnie od wybranej funkcji) naładowana pojemność podtrzymywana jest automatycznie za pomocą niewielkiego prądu. Tryb ten uruchamiany jest automatycznie, jeśli całkowicie naładowane akumulatorki pozostaną w ładowarce. Na ekranie wyświetlacza widoczny jest wówczas napis Full. TRYBY WYŚWIETLANIA W trakcie poszczególnych funkcji można dokonywać wyboru między różnymi trybami wyświetlania, informującymi na temat stanu akumulatora (patrz tabele 4 do 7 w dalszym ciągu niniejszej instrukcji). Różne rodzaje wyświetlania: prąd, czas, napięcie oraz pojemność Różne funkcje Tabela 4. Rodzaje wyświetlania podczas (funkcja CHARGE) Napięcie (V) Prąd (ma) *Czas (hh:mm) Pojemność (mah/ah) Prąd Proces Prąd Upływ czasu Naładowana pojemność Tabela 5. Rodzaje wyświetlania podczas (funkcja DISCHARGE) Napięcie (V) Prąd (ma) *Czas (hh:mm) Pojemność (mah/ah) Prąd Upływ czasu Pojemność podczas Prąd Proces Prąd Upływ czasu Naładowana pojemność Tabela 6. Różne rodzaje wyświetlania podczas regeneracji (funkcja REFRESH) regeneracji Napięcie (V) Prąd (ma) *Czas (hh:mm) Pojemność (mah/ah) Prąd Upływ czasu Pojemność podczas Prąd Upływ czasu Zmierzona pojemność ostatniego Proces Prąd Upływ czasu ostatniego Zmierzona maksymalna pojemność podczas Tabela 7. Różne rodzaje wyświetlania podczas sprawdzania pojemności (funkcja TEST) sprawdz.pojemn. Napięcie (V) Prąd (ma) *Czas (hh:mm) Pojemność (mah/ah) Prąd Upływ czasu --- mah Prąd Upływ czasu --- mah drugiego Prąd Upływ czasu drugiego Pojemność zmierzona podczas Proces Prąd Upływ czasu Pojemność zmierzona podczas

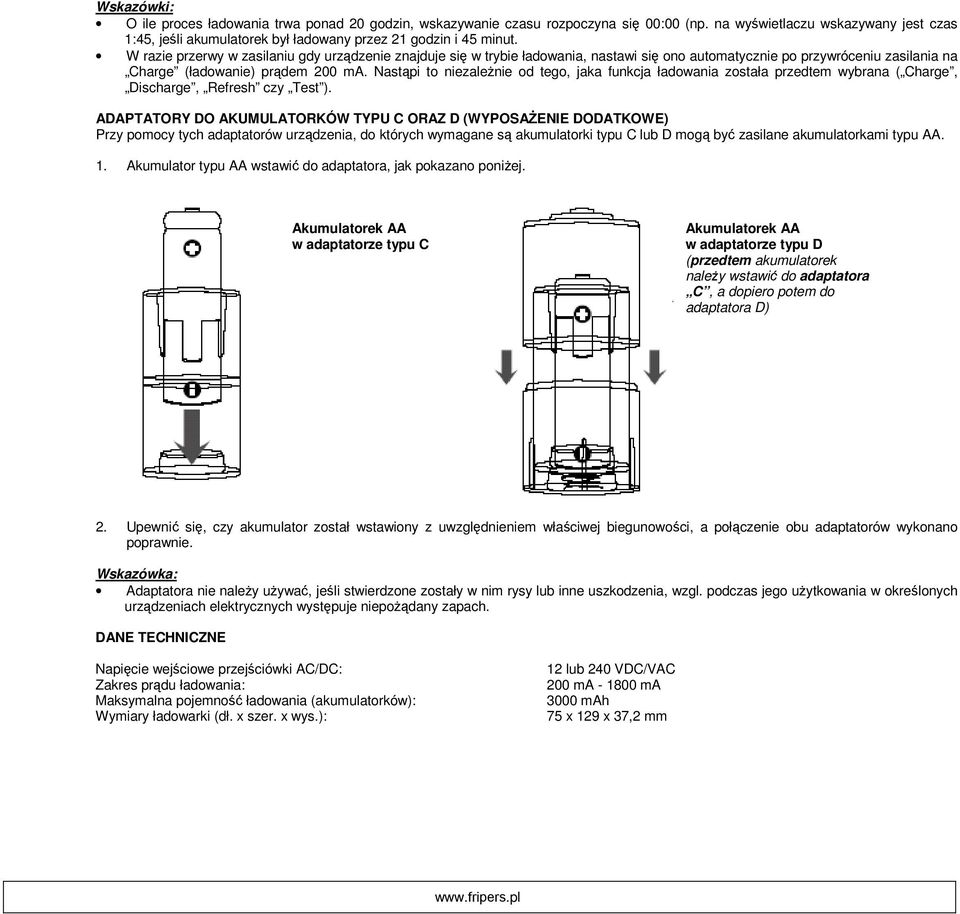

7 O ile proces trwa ponad 20 godzin, wskazywanie czasu rozpoczyna się 00:00 (np. na wyświetlaczu wskazywany jest czas 1:45, jeśli akumulatorek był ładowany przez 21 godzin i 45 minut. W razie przerwy w zasilaniu gdy urządzenie znajduje się w trybie, nastawi się ono automatycznie po przywróceniu zasilania na Charge (ładowanie) prądem 200 ma. Nastąpi to niezależnie od tego, jaka funkcja została przedtem wybrana ( Charge, Discharge, Refresh czy Test ). ADAPTATORY DO AKUMULATORKÓW TYPU C ORAZ D (WYPOSAŻENIE DODATKOWE) Przy pomocy tych adaptatorów urządzenia, do których wymagane są akumulatorki typu C lub D mogą być zasilane mi typu AA. 1. Akumulator typu AA wstawić do adaptatora, jak pokazano poniżej. Akumulatorek AA w adaptatorze typu C Akumulatorek AA w adaptatorze typu D (przedtem akumulatorek należy wstawić do adaptatora C, a dopiero potem do adaptatora D) 2. Upewnić się, czy akumulator został wstawiony z uwzględnieniem właściwej biegunowości, a połączenie obu adaptatorów wykonano poprawnie. Wskazówka: Adaptatora nie należy używać, jeśli stwierdzone zostały w nim rysy lub inne uszkodzenia, wzgl. podczas jego użytkowania w określonych urządzeniach elektrycznych występuje niepożądany zapach. DANE TECHNICZNE Napięcie wejściowe przejściówki AC/DC: Zakres prądu : Maksymalna pojemność (akumulatorków): Wymiary ładowarki (dł. x szer. x wys.): 12 lub 240 VDC/VAC 200 ma ma 3000 mah 75 x 129 x 37,2 mm
