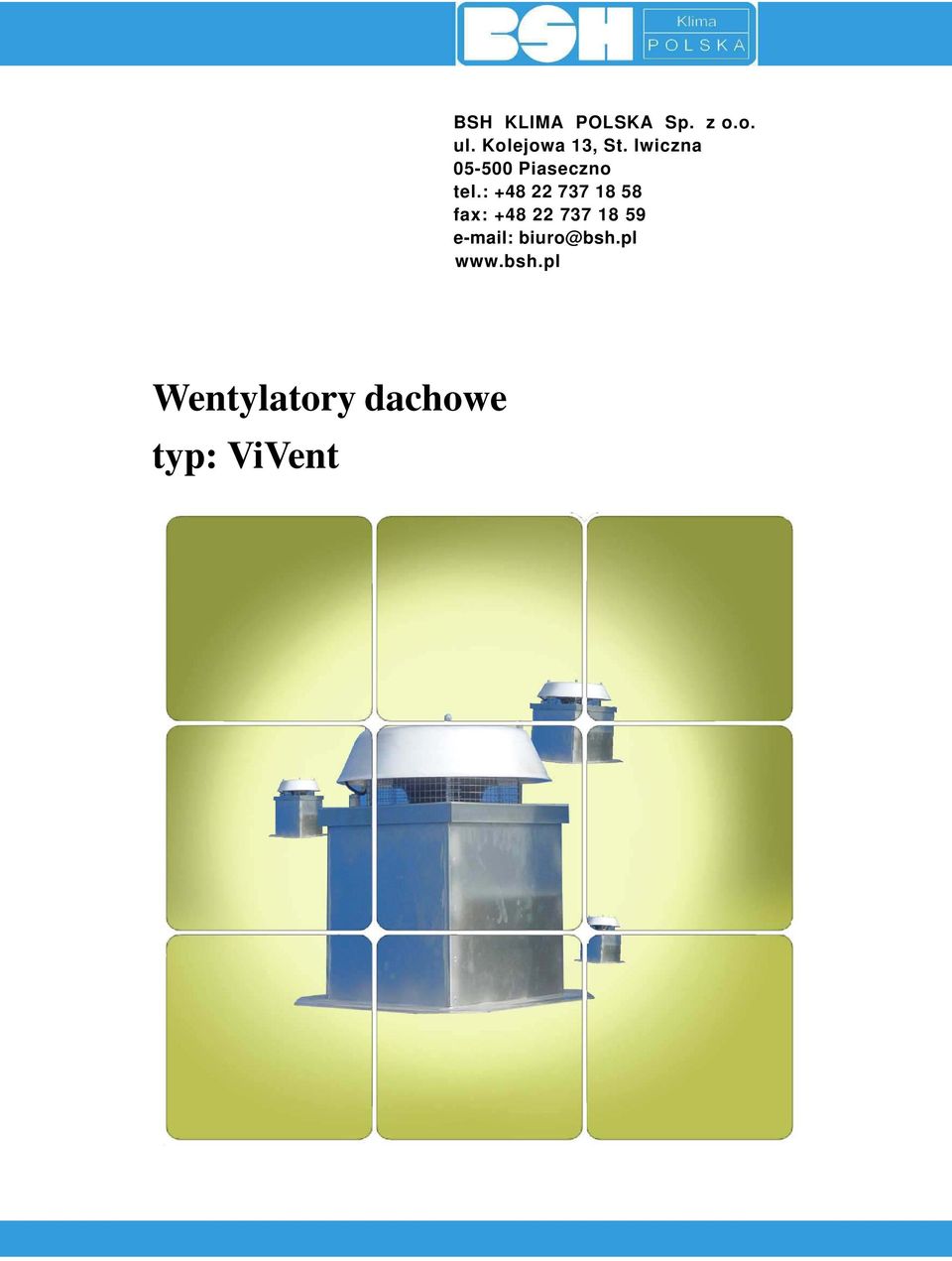

1 ul. Kolejowa 13, St. Iwiczna Piaseczno tel.: fax: Wentylatory dachowe typ: ViVent

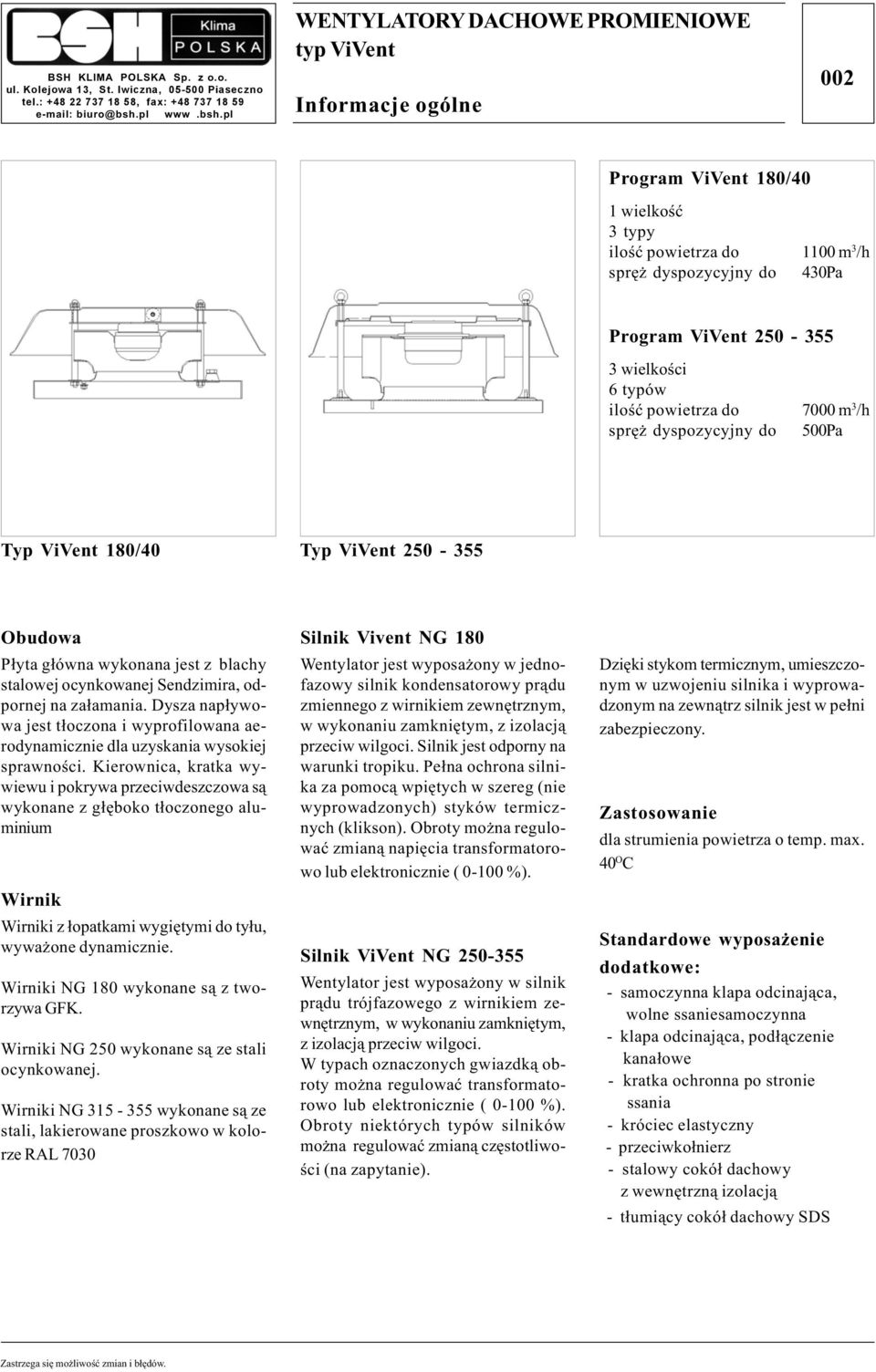

2 typ ViVent Informacje ogólne 002 Program ViVent 180/40 1 wielkoœæ 3 typy iloœæ powietrza do 1100 m 3 /h sprê dyspozycyjny do 430Pa Program ViVent wielkoœci 6 typów iloœæ powietrza do 7000 m 3 /h sprê dyspozycyjny do 500Pa Typ ViVent 180/40 Typ ViVent Obudowa P³yta g³ówna wykonana jest z blachy stalowej ocynkowanej Sendzimira, odpornej na za³amania. Dysza nap³ywowa jest t³oczona i wyprofilowana aerodynamicznie dla uzyskania wysokiej sprawnoœci. Kierownica, kratka wywiewu i pokrywa przeciwdeszczowa s¹ wykonane z g³êboko t³oczonego aluminium Wirnik Wirniki z ³opatkami wygiêtymi do ty³u, wywa one dynamicznie. Wirniki NG 180 wykonane s¹ z tworzywa GFK. Wirniki NG 250 wykonane s¹ ze stali ocynkowanej. Wirniki NG wykonane s¹ ze stali, lakierowane proszkowo w kolorze RAL 7030 Silnik Vivent NG 180 Wentylator jest wyposa ony w jednofazowy silnik kondensatorowy pr¹du zmiennego z wirnikiem zewnêtrznym, w wykonaniu zamkniêtym, z izolacj¹ przeciw wilgoci. Silnik jest odporny na warunki tropiku. Pe³na ochrona silnika za pomoc¹ wpiêtych w szereg (nie wyprowadzonych) styków termicznych (klikson). Obroty mo na regulowaæ zmian¹ napiêcia transformatorowo lub elektronicznie ( %). Silnik ViVent NG Wentylator jest wyposa ony w silnik pr¹du trójfazowego z wirnikiem zewnêtrznym, w wykonaniu zamkniêtym, z izolacj¹ przeciw wilgoci. W typach oznaczonych gwiazdk¹ obroty mo na regulowaæ transformatorowo lub elektronicznie ( %). Obroty niektórych typów silników mo na regulowaæ zmian¹ czêstotliwoœci (na zapytanie).. Dziêki stykom termicznym, umieszczonym w uzwojeniu silnika i wyprowadzonym na zewn¹trz silnik jest w pe³ni zabezpieczony. Zastosowanie dla strumienia powietrza o temp. max. 40 O C Standardowe wyposa enie dodatkowe: - samoczynna klapa odcinaj¹ca, wolne ssaniesamoczynna - klapa odcinaj¹ca, pod³¹czenie kana³owe - kratka ochronna po stronie ssania - króciec elastyczny - przeciwko³nierz - stalowy cokó³ dachowy z wewnêtrzn¹ izolacj¹ - t³umi¹cy cokó³ dachowy SDS

pl typ ViVent Informacje ogólne 002 Program ViVent 180/40 1 wielkoœæ 3 typy iloœæ powietrza do 1100 m 3 /h sprê dyspozycyjny do 430Pa Program ViVent 250-355 3 wielkoœci 6 typów iloœæ powietrza do

3 typ ViVent Wymiary 003 Wymiary wentylatora wymiary ViVent ViVent ViVent ViVent a 390 mm 638 mm 638 mm 808 mm b 412 mm 560 mm 560 mm 710 mm c 230 mm 299 mm 299 mm 337 mm d 264 mm 339 mm 339 mm 377 mm P yta podstawy a 362 mm 460 mm 460 mm 600 mm b 412 mm 560 mm 560 mm 710 mm c 59 mm 87 mm 110 mm 143 mm d 59 mm 175 mm 110 mm 143 mm e 10 mm 14 mm 14 mm 14 mm f M6 M6 M8 M8 Króciec elastyczny a 213 mm 286 mm 356 mm 395 mm b 180 mm 255 mm 322 mm 360 mm Samoczynna klapa odcinaj ca a 233 mm 310 mm 386 mm 425 mm b 213 mm 286 mm 356 mm 395 mm c 180 mm 255 mm 322 mm 360 mm d mm 369 mm 407 mm e 140 mm 142 mm 182 mm 182 mm e mm 178 mm 180 mm f 3x7 6x7 8x9,8 8x9,5 Klapa odcinaj ca z nap dem a mm 386 mm 425 mm b mm 356 mm 395 mm c mm 322 mm 360 mm d mm 369 mm 407 mm e mm 182 mm 182 mm e mm 178 mm 180 mm f - 6x7 8x9,8 8x9,5 Cokó na dach g adki a 385 mm 525 mm 525 mm 675 mm b 362 mm 460 mm 460 mm 600 mm c 325 mm 435 mm 435 mm 565 mm d 585 mm 740 mm 740 mm 868 mm e 350 mm 350 mm 350 mm 350 mm Cokó do wykonania na budowie a 385 mm 525 mm 525 mm 675 mm b 362 mm 460 mm 460 mm 600 mm c mm mm mm mm d 350 mm 350 mm 350 mm 350 mm

pl typ ViVent Wymiary 003 Wymiary wentylatora wymiary ViVent ViVent ViVent ViVent 180 250 315 355 a 390 mm 638 mm 638 mm 808 mm b 412 mm 560 mm 560 mm 710 mm c 230 mm 299 mm 299 mm 337 mm d 264 mm

4 CHARAKTERYSTYKI Typ ViVent 180/

5 CHARAKTERYSTYKI Typ ViVent

6 typ ViVent Dane techniczne 006 Waga Obroty Moc silnika Pr d znamionowy Wydatek (m 3 /h) Typ ok. przy 50Hz Wolne ssanie Wolne ssanie 230 / 400 V bez z [kg] [min -1 ] [kw] [A] klapy odcinaj cej klap odcinaj cej ViVent 180/40-2* 7, ,043 0,2 (230V) ViVent 180/40-3* 8, ,091 0,4 (230V) ViVent 180/40-6* 8, ,115 0,51 (230V) ViVent 250/28-6* ,05 0,37 (400V) ViVent 250/28-4/ / ,12 0,36 / 0, / / 1850 ViVent 315/30-6/ / 670 0,1 0,34 / 0, / / 2150 ViVent 315/30-4/ / ,45 1,23 / 0, / / 3400 ViVent 355/30-6* ,15 0, ViVent 355/30-4/ / ,7 2,04 / 1, / / 4900 *Obroty mo na regulowa zmian napi cia transformatorowo lub elektronicznie ( %). Warto ci dotycz ce ha asu w pomieszczeniu ( strona ssania ) wp ywy: A = 173,2 m 2 Sabin, powierzchnia pomiaru S = 100 m 2, L S = 20 db, wp yw obcych ha asów K 1 = 0 db, wp yw pomieszczenia K 2 = 5,2 db, Obroty Poziom ha asu przy V max. Zmiana poziomu ha asu w zale no ci od ilo ci powietrza 75% 50% 25% Typ L WA [db] L WA [db] L WA [db] [min -1 ] L W [db] L WA [db] L PA [db] L W [db] L W [db] L W [db] L PA L PA L PA ViVent 180/ ViVent 180/ ViVent 180/ ViVent 250/ ,5-0,5 7-1, ,5-0,5 7-1,5 ViVent 315/ ViVent 355/ Wp yw samoczynnej klapy odcinaj cej + 3 db Warto ci dotycz ce ha asu nad dachem ( strona wywiewu ) wp ywy: pole puste, powierzchnia pomiaru S = 117 m 2, L S = 20,7 db, wp yw obcych ha asów K 1 = 0 db, wspó czynnik kierunku = -2 db Obroty Poziom ha asu przy V max. Zmiana poziomu ha asu w zale no ci od ilo ci powietrza 75% 50% 25% Typ L WA [db] L WA [db] L WA [db] [min -1 ] L W [db] L WA [db] L PA [db] L W [db] L W [db] L W [db] L PA L PA L PA ViVent 180/ ViVent 180/ ViVent 180/ ViVent 250/ , ,5 ViVent 315/ ViVent 355/ Wp yw samoczynnej klapy odcinaj cej + 2 db L W = ca³kowity poziom mocy akustycznej L WA = ca³kowity poziom mocy akustycznej wg krzywej A L PA = poziom ha³asu w odl. 4m od urz¹dzenia, 0 O

(230V) 980 910 ViVent 180/40-6* 8,3 2500 0,115 0,51 (230V) 1090 1040 ViVent 250/28-6* 18 850 0,05 0,37 (400V) 1400 1250 ViVent 250/28-4/4 18 1350 / 1100 0,12 0,36 / 0,2 2200 / 1540 2100 / 1850 ViVent

7 L.p. Iloœæ szt. Opis techniczny urz¹dzeñ Cena jednostkowa Cena ca³kowita Wentylator dachowy promieniowy ViVent Wywiew poziomy Napêd bezpoœredni max temp medium 40 C P³yta g³ówna wykonana jest z blachy stalowej ocynkowanej Sendzimira, odpornej na za³amania. Dysza nap³ywowa jest t³oczona i wyprofilowana aerodynamicznie dla uzyskania wysokiej sprawnoœci. Kierownica, kratka wywiewu i pokrywa przeciwdeszczowa s¹ wykonane z g³êboko t³oczonego aluminium ViVent NG 180 Wirnik promieniowy, jednostronnie ss¹cy z tworzywa, wywa ony dynamicznie G 2,5, jednofazowy silnik kondensatorowy pr¹du zmiennego z wirnikiem zewnêtrznym, w wykonaniu zamkniêtym, z izolacj¹ przeciw wilgoci, IP 54, ochrona silnika wpiêtymi w szereg stykami termicznymi. Silnik mo na pod³¹czyæ do skrzynki zaciskowej lub do wy³¹cznika serwisowego. ViVent NG 250 Wirnik promieniowy jednostronnie ss¹cy ze stali ocynkowanej, wywa ony dynamicznie G 6,3, silnik pr¹du trójfazowego z wirnikiem zewnêtrznym, w wykonaniu zamkniêtym, z izolacj¹ przeciw wilgoci. IP 54, ochrona silnika wpiêtymi w szereg stykami termicznymi. Silnik mo na pod³¹czyæ do skrzynki zaciskowej lub do wy³¹cznika serwisowego. ViVent od NG 315 Wirnik promieniowy jednostronnie ss¹cy ze stali lakierowanej proszkowo RAL 7030, wywa ony dynamicznie G 6,3, silnik pr¹du trójfazowego z wirnikiem zewnêtrznym, w wykonaniu zamkniêtym, z izolacj¹ przeciw wilgoci. IP 54, ochrona silnika wpiêtymi w szereg stykami termicznymi. Silnik mo na pod³¹czyæ do skrzynki zaciskowej lub do wy³¹cznika serwisowego. Dane techniczne: iloœæ powietrza m 3 /h temperatura 20 C sprê dyspozycyjny Pa obroty silnika min -1 moc silnika kw uzwojenie silnika V pobór pr¹du A napiêcie pracy V czêstotliwoœæ Hz poziom ciœnienia akust. L PA nad dachem w odl. r = 4 m waga db kg Fabrykat: TLT, BSH-Polska Typ: ViVent

ocynkowanej Sendzimira, odpornej na za³amania. Dysza nap³ywowa jest t³oczona i wyprofilowana aerodynamicznie dla uzyskania wysokiej sprawnoœci.

8 ul.kolejowa 13, St. Iwiczna, Piaseczno tel.: fax:
