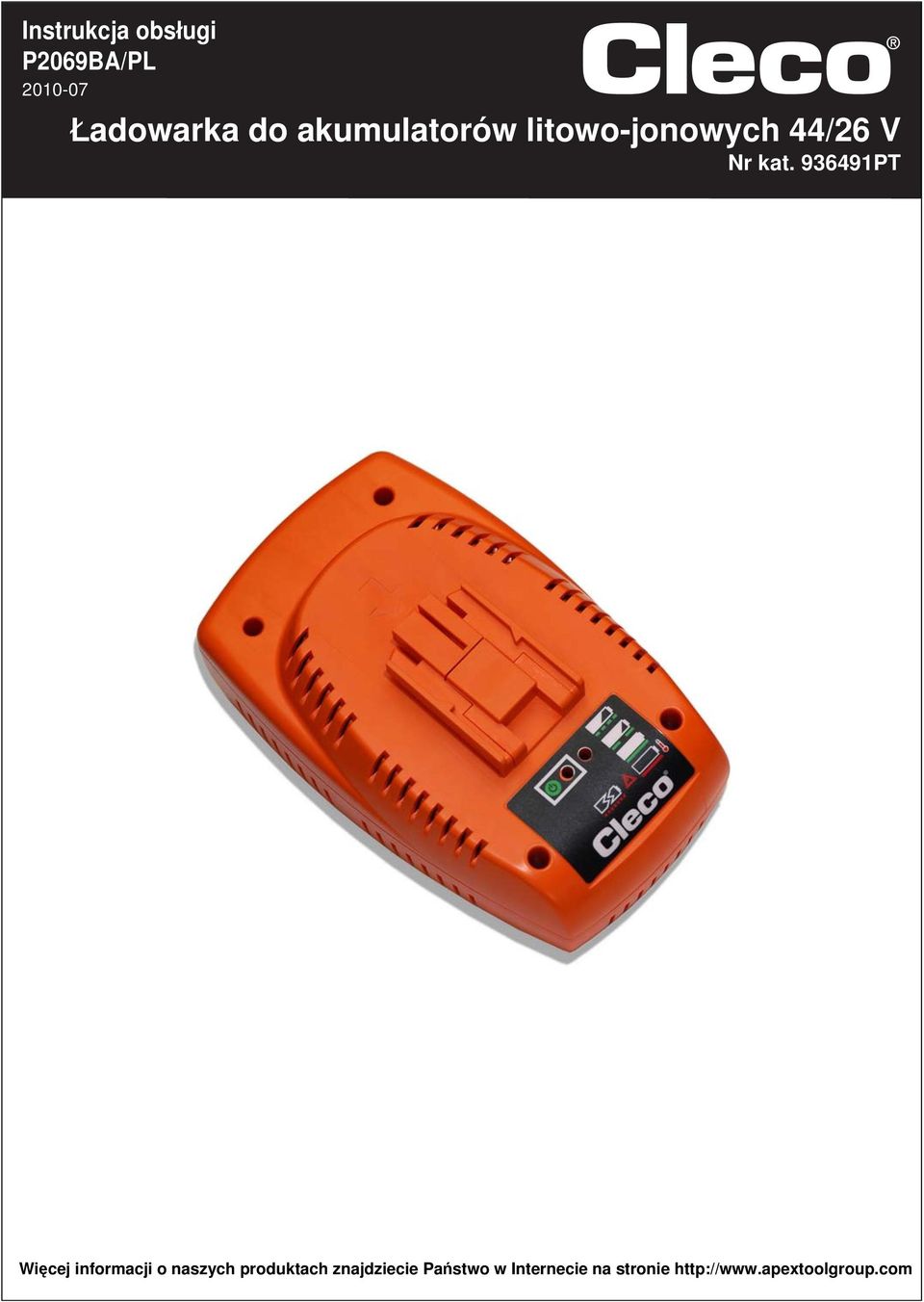

Ładowarka do akumulatorów litowo-jonowych 44/26 V Nr kat PT

Transkrypt

1 Instrukcja obsługi P2069BA/PL Ładowarka do akumulatorów litowo-jonowych 44/26 V Nr kat PT Więcej informacji o naszych produktach znajdziecie Państwo w Internecie na stronie

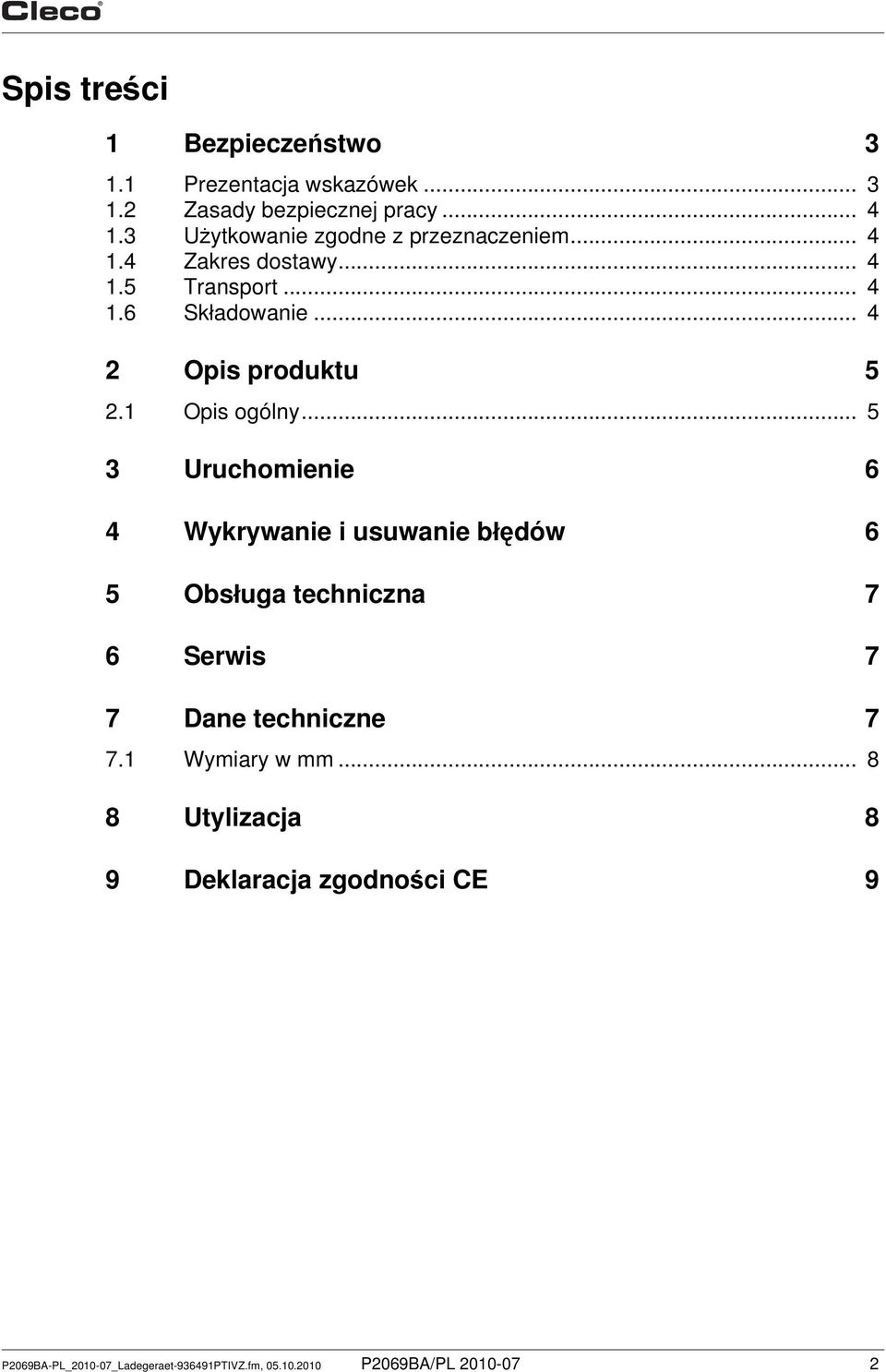

2 Spis treści 1 Bezpieczeństwo Prezentacja wskazówek Zasady bezpiecznej pracy Użytkowanie zgodne z przeznaczeniem Zakres dostawy Transport Składowanie Opis produktu Opis ogólny Uruchomienie 6 4 Wykrywanie i usuwanie błędów 6 5 Obsługa techniczna 7 6 Serwis 7 7 Dane techniczne Wymiary w mm Utylizacja 8 9 Deklaracja zgodności CE 9 P2069BA-PL_ _Ladegeraet PTIVZ.fm, P2069BA/PL

3 Bezpieczeństwo 1 Informacje dotyczące ochrony Cooper Tools zastrzega sobie prawo do wprowadzania zmian, uzupełnień i udoskonaleń w dokumentacji i produkcie bez wcześniejszego powiadomienia. Niniejsza dokumentacja nie może być reprodukowana w jakiejkolwiek formie w całości ani w części bez wyraźnego zezwolenia Cooper Tools. Odnosi się to również do przetwarzania na język naturalny, maszynowy, przenoszenia na nośniki danych w sposób elektroniczny, mechaniczny, optyczny oraz każdy inny. 1 Bezpieczeństwo 1.1 Prezentacja wskazówek Wskazówki ostrzegawcze oznaczone są słowem ostrzegawczym oraz piktogramem: Słowo ostrzegawcze opisuje stopień i prawdopodobieństwo wystąpienia danego zagrożenia. Piktogram opisuje rodzaj zagrożenia. OSTRZE- ŻENIE! Możliwość wystąpienia sytuacji niebezpiecznej dla zdrowia osób. Nieprzestrzeganie tego ostrzeżenia może doprowadzić do najcięższych uszkodzeń ciała. OSTROŻNIE! Możliwość wystąpienia sytuacji szkodliwej dla zdrowia osób oraz powodującej szkody rzeczowe i zagrożenie dla środowiska naturalnego. Nieprzestrzeganie tego ostrzeżenia może prowadzić do obrażeń, szkód rzeczowych i zagrożenia dla środowiska naturalnego. WSKA- ZÓWKA Informacje ogólne obejmują porady, wskazówki i inne przydatne informacje. Nie zawierają jednak ostrzeżeń przed zagrożeniami. 69b_1_5 pl.fm, P2069BA/PL

4 1 Bezpieczeństwo 1.2 Zasady bezpiecznej pracy Przed uruchomieniem ładowarki należy dokładnie przeczytać i zrozumieć instrukcję obsługi. Nieprzestrzeganie poniższych zaleceń może skutkować porażeniem prądem, poparzeniem oraz poważnymi obrażeniami. OSTROŻNIE! Bezpieczeństwo elektryczne Nie otwierać ładowarki. Nie dokonywać zmian konstrukcyjnych w ładowarce. Ładowarkę używać tylko w pomieszczeniach zamkniętych i suchych. Ładowarkę chronić przed wilgocią i deszczem. Ładowarki w żadnym przypadku nie wolno eksploatować w nieodpowiednich warunkach otoczenia (np. palne gazy, rozpuszczalniki, pył, para, wilgoć). Nie uruchamiać ładowarki, jeśli posiada uszkodzoną obudowę lub wtyczkę sieciową. Akumulatorów nie ładować bez nadzoru. Nie używać uszkodzonych akumulatorów. Stanowisko pracy Zapewnić dostateczną ilość miejsca na stanowisku pracy. Obszar pracy musi być suchy i utrzymany w czystości. 1.3 Użytkowanie zgodne z przeznaczeniem Ładowarka przeznaczona jest wyłącznie do ładowania akumulatorów litowo-jonowych firmy CLECO, nr katalogowy PT, nr katalogowy Nie stosować w obszarach zagrożonych wybuchem. 1.4 Zakres dostawy Dostarczony wyrób sprawdzić pod względem uszkodzeń transportowych i zgodności z zakresem dostawy: 1 Ładowarka 1 Kabel zasilający UE 1 Kabel zasilający NA 1 Kabel zasilający GB 1 Instrukcja obsługi 1.5 Transport Ładowarkę transportować i przechowywać w oryginalnym opakowaniu. Opakowanie nadaje się do utylizacji. 1.6 Składowanie Temperatura składowania -20 C +60 C Względna wilgotność powietrza 0 80 %, bez roszenia 4 P2069BA/PL b_1_5 pl.fm,

5 Bezpieczeństwo 1 2 Opis produktu 2.1 Opis ogólny Automatyczne rozpoznawanie podłączonego akumulatora. Automatyczne rozpoznawanie naładowanego akumulatora zapewnia optymalne wyniki ładowania. Automatyczne rozpoznawanie niesprawnego akumulatora. Faza doładowania gwarantuje uzyskanie najwyższych czasów eksploatacji akumulatora. Optyczny wskaźnik ładowania Ochrona przed przeładowaniem Szeroki zakres wejściowy ( VAC / Hz) umożliwia użytkowanie ładowarki w każdym kraju. Układ nadzorujący napięcie zapobiega całkowitemu rozładowaniu akumulatora lub jego zwarciu Wskaźniki LED Abb. 2-1 Wskaźnik LED Tryb pracy Wynik Symbol Wył Brak zasilania sieciowego Świeci się na zielono Podłączone zasilanie elektryczne Wył Miga na zielono z częstotliwością 0,5 Hz Miga na zielono z częstotliwością 1 Hz Świeci się na zielono Świeci się na czerwono Miga na czerwono z częstotliwością 2 Hz Brak styku z akumulatorem Akumulator jest ładowany, stan naładowania < 80% Akumulator jest ładowany, stan naładowania > 80% Akumulator jest naładowany Za wysoka temperatura w akumulatorze Usterka akumulatora: Zwarcie Uszkodzenie ogniwa Uszkodzenie elektroniki 69b_1_5 pl.fm, P2069BA/PL

6 3 Uruchomienie 3 Uruchomienie OSTRZE- ŻENIE! Niebezpieczeństwo wybuchu w przypadku użycia akumulatorów innych niż wymagane Używać wyłącznie litowo-jonowych akumulatorów firmy Cleco, nr katalogowy PT lub nr katalogowy W żadnym wypadku nie używać innych typów akumulatorów lub baterii. Ładowarkę podłączyć do sieci elektrycznej: dioda LED świeci się na zielono i sygnalizuje obecność zasilania sieciowego. Włożyć akumulator do ładowarki, aż do zatrzaśnięcia się blokad. Dioda LED miga na zielono i sygnalizuje proces ładowania. WSKA- ZÓWKA Dioda LED nie może się świecić na czerwono przez włożeniem akumulatora. Po naładowaniu akumulatora ładowarka automatycznie wyłącza ładowanie. Dioda LED na zielono. świeci się ciągle 4 Wykrywanie i usuwanie błędów Błąd Przyczyna Postępowanie Dioda LED nie świeci się Brak napięcia zasilającego Sprawdzić i przywrócić w przypadku braku zasilania napięcie zasilające sieciowego Uszkodzony kabel zasilający Wymienić kabel zasilający Niesprawna ładowarka Wymienić ładowarkę Dioda LED gaśnie po włożeniu akumulatora Dioda LED nie świeci się / nie miga po włożeniu akumulatora miga na czer- Dioda LED wono Dioda LED czerwono świeci się na Niesprawna elektronika ładowarki Brak styku z akumulatorem Styki są zanieczyszczone Akumulator uszkodzony Akumulator uszkodzony Temperatura akumulatora jest zbyt wysoka lub wynosi < 0 C Wymienić ładowarkę Ponownie włożyć akumulator do ładowarki Oczyścić styki ładowarki i akumulatora Sprawdzić akumulator, w razie potrzeby wymienić Sprawdzić akumulator, w razie potrzeby wymienić Wyjąć akumulator z ładowarki i po ok. 10 minutach powtórzyć proces ładowania 6 P2069BA/PL b_1_5 pl.fm,

7 Obsługa techniczna 5 5 Obsługa techniczna OSTROŻNIE! Ładowarkę czyścić tylko wtedy, gdy jej wtyczka jest wyjęta z gniazda zasilającego. Używać wyłącznie zwilżonej ściereczki. Aby zapewnić prawidłowe działanie ładowarki styki ładowarki i akumulatora muszą być utrzymane w czystości. 6 Serwis WSKAZÓWKA W razie konieczności naprawy kompletną ładowarkę należy przesłać do firmy Cooper Tools! Naprawy mogą być wykonywane wyłącznie przez autoryzowany personel. Otwarcie ładowarki oznacza utratę gwarancji. 7 Dane techniczne Właściwości Dane Napięcie zasilania VAC Częstotliwość sieciowa Hz ±6% Współczynnik sprawności110 VAC 230 VAC Maks. prąd zasilania110 VAC 230 VAC Strata mocy przy Stand-By110 VAC 230 VAC Napięcie znamionowe akumulatora >90 % >93 % 1 A 0,5 A 5 W 4 W 44/26 VDC Napięcie końca ładowania 50,4/29,4 VDC ±1% Napięcie jałowe, bez akumulatora maks. 1 VDC Prąd ładowania maks ma ±10% Stopień ochrony IP30 Ciężar, bez kabla 0,82 kg Temperatura otoczenia +0 C +45 C Względna wilgotność powietrza 0 90% Żywotność h 69b_1_5 pl.fm, P2069BA/PL

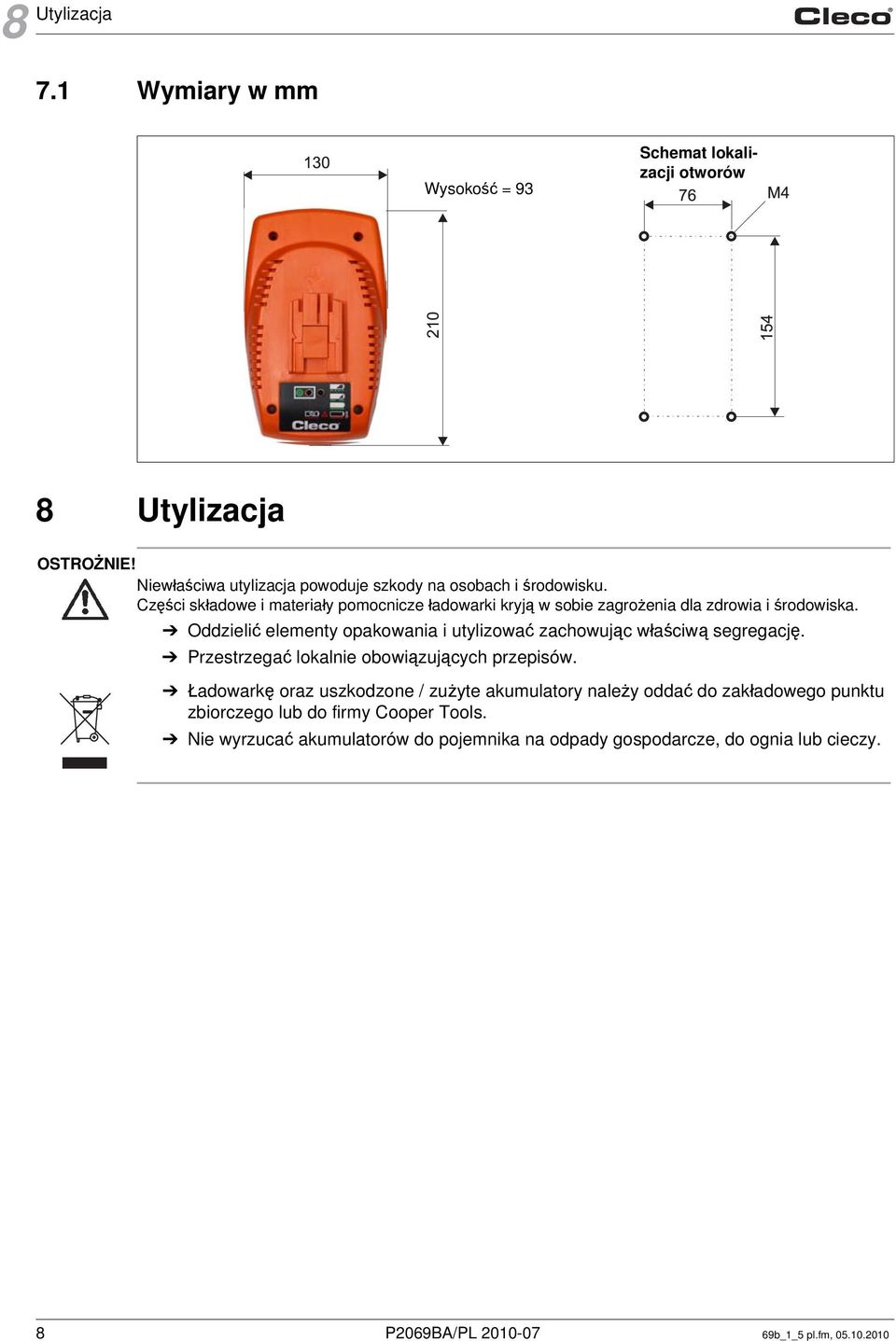

8 8 Utylizacja 7.1 Wymiary w mm Wysokość = 93 Schemat lokalizacji otworów 8 Utylizacja OSTROŻNIE! Niewłaściwa utylizacja powoduje szkody na osobach i środowisku. Części składowe i materiały pomocnicze ładowarki kryją w sobie zagrożenia dla zdrowia i środowiska. Oddzielić elementy opakowania i utylizować zachowując właściwą segregację. Przestrzegać lokalnie obowiązujących przepisów. Ładowarkę oraz uszkodzone / zużyte akumulatory należy oddać do zakładowego punktu zbiorczego lub do firmy Cooper Tools. Nie wyrzucać akumulatorów do pojemnika na odpady gospodarcze, do ognia lub cieczy. 8 P2069BA/PL b_1_5 pl.fm,

9 Utylizacja 8 9 Deklaracja zgodności CE 69b_1_5 pl.fm, P2069BA/PL
