4. NARZĘDZIA I SYSTEMY DO POMIARU DRGAŃ

Wielkość: px
Rozpocząć pokaz od strony:

Download "4. NARZĘDZIA I SYSTEMY DO POMIARU DRGAŃ"

Transkrypt

1 ...każdy ptak lubi słuchać swojego śpiewu NARZĘDZIA I SYSTEMY DO POMIARU DRGAŃ Współczesne maszyny i urządzenia to złożone układy dynamiczne zarówno pod względem funkcjonalnym, jak i konstrukcyjnym oraz przestrzennym. Proces ich wytwarzania i eksploatacji pochłania ogromne ilości pracy, surowców i energii. Szybki wzrost wymagań w stosunku do technicznych parametrów maszyn i urządzeń, przy równoczesnym dążeniu do zmniejszenia kosztów wytwarzania i eksploatacji, spowodował zasadnicze przeobrażenia w metodach projektowania, kontroli produkcji i eksploatacji. Liczne przypadkowe uszkodzenia, niespodziewane awarie oraz zagadnienia związane z uszkodzeniami spowodowanymi procesami życiowymi i starzeniowymi uzasadniają potrzebę prowadzenia badań drganiowych, stanowiących podstawowe źródło informacji o zmieniającym się stanie POMIARY I ANALIZA DRGAŃ Zasady pomiarów Pomiarem nazywa się proces poznawczy, polegający na porównaniu drogą doświadczenia fizycznego danej wielkości z pewną jej wartością przyjętą za jednostkę odniesienia. Tę definicję można rozszerzyć, uwzględniając, że niektóre automatyczne przyrządy pomiarowe spełniają także zadania wykonawcze. Pomiarem nazywa się więc proces odbioru i przekształcenia informacji o wielkości mierzonej w celu otrzymania, przez porównanie z jednostką pomiarową, ilościowego wyniku w postaci przez jej najbardziej wygodnej do odbioru przez organy czucia człowieka, przekazania w przestrzeni lub w czasie (rejestracji), matematycznego opracowania lub wykorzystania do sterowania. Przeprowadzenie takich pomiarów potrzebne jest do : - wyznaczenia przebiegów drgań i ich parametrów w czasie celem okreś1enia rodzaju drgań, ich wielkości charakterystycznych i przeprowadzenia szczegółowej analizy; - wykrywania źródeł drgań, tzn. ustalania przyczyny powstawania drgań i miejsca ich występowania; - ustalania cech charakterystycznych układów mechanicznych ( np. okreś1anie zmienności obciążeń w czasie podczas drgań i ich zależności od parametrów obiektu, jego kształtu, wymiarów, własności materiałów itp.); - izolowania i zmniejszania drgań szkodliwych d1a niezawodnej pracy urządzeń i obsługujących ludzi; - określenia szkodliwości występujących drgań d1a obsługi urządzeń mechanicznych i przeprowadzenia pewnych zabiegów profilaktycznych. Często bardzo istotne jest wyznaczenie przebiegów drgań własnych i wymuszonych układów mechanicznych. Tylko dla prostych układów można te przebiegi określić analitycznie. Dla bardziej złożonych układów przebiegi te są wynikiem superpozycji drgań własnych i trzeba je wyznaczyć eksperymentalnie na podstawie pomiarów w różnych punktach układu. Przebiegi drgań własnych zależą od warunków początkowych i parametrów mechanicznych danego układu. Przebiegi drgań wymuszonych są uzależnione od zmian wymuszenia w czasie. Na podstawie otrzymanych przebiegów drgań można określić ich rodzaj (okresowe, przypadkowe, nie ustalone itp.) i przeprowadzić analizę.

2 Celem analizy jest otrzymanie informacji o parametrach drgań danego układu. Ważnym zagadnieniem jest wyznaczenie węzłów drgań (punktów, linii lub powierzchni, które nie biorą udziału w drganiach) i punktów, których amplitudy drgań dla danej częstotliwości są największe. Zbiór amplitud drgań poszczególnych punktów układu przedstawia kształt (przebieg) drgań. Zagadnienia te są przedmiotem analizy geometrycznej. Analiza czasowa polega na określeniu, w jaki sposób zmieniają się w czasie poszczególne wielkości (przemieszczenie linearne, prędkość, przyśpieszenie, odkształcenie itp.). Jeżeli zmiany są okresowe, to wyznacza się także ich częstotliwość. Jeżeli zmiany mają charakter przypadkowy, to do analizy stosuje się metody statystyczne. Interesujące wnioski można wyciągnąć także na podstawie analizy częstotliwościowej, tzn. określeniu zmian charakterystycznych wielkości i parametrów w funkcji częstotliwości. Źródła drgań mogą powstawać z przyczyn konstrukcyjnych (np. mechanizmy korbowe, krzywkowe i inne wykonujące ruchy, napędy maszyn wibracyjnych), technologicznych (niedokładności wykonania i montażu maszyny, np. niewyważenie mas wirujących, owalizacja elementów łożysk i części obrotowych, niepożądane luzy i inne wady) lub eksploatacyjnych (w wyniku zużycia się elementów i zniekształceń powierzchni w czasie ruchu). Przeprowadzając pomiary drgań poszczególnych elementów badanego obiektu można znaleźć podzespół, który jest źródłem szkodliwych drgań. Przez jego wymianę często można zmniejszyć drgania całego obiektu. Stosunkowo łatwe jest wykrywanie drgań będących wynikiem wymuszenia kinematycznego, tzn. wywołanych wskutek ruchu danego elementu (np. drgania wskutek ruchu samochodu po nierównej drodze), lub wymuszenia dynamicznego, tzn. wskutek działania na dany element sił zewnętrznych lub sił będących wynikiem oddziaływania innych podzespołów. Wartość siły może zmieniać się (okresowo lub nie okresowo) lub być stała, a zmieniać się w czasie może tylko jej kierunek lub punkt przyłożenia (np. siły odśrodkowe powstałe w wyniku ruchu obrotowego niewyważonej masy). Trudniejsze jest wykrywanie drgań samowzbudnych, których przyczynami są przeważnie zmienne opory tarcia, siły hydro- i aerodynamiczne lub występowanie sprzężeń zwrotnych i drgań parametrycznych, których przyczyną często jest okresowa zmienność sztywności elementów. Wyznaczanie zmienności obciążeń pod wpływem drgań pozwala określić występujące naprężenia i odkształcenia będące wynikiem sił zewnętrznych i sił bezwładności. Mierząc w miejscach działania obciążeń, w miejscach połączeń itp. występujące siły i momenty można otrzymać przebieg obciążeń dynamicznych poszczególnych elementów obiektu [14,47,58,81]. Za pomocą pomiarów drgań można badać wpływ wymiarów i kształtów elementów (a tym samym masy, sztywności itp.), sposobów mocowania i materiałów na parametry drgań. Występujące drgania obiektów, z wyjątkiem układów techniki drgań, są szkodliwe. Zakłócają one prawidłową pracę urządzeń, powodując ich szybkie zużywanie oraz straty energetyczne. Jeżeli występują drgania, wówczas dąży się do ustalenia przyczyny i zlokalizowania ich, a następnie zmniejszenia. Jeżeli nie da się zmniejszyć drgań, wówczas stosuje się elementy izolacyjne, które powodują ich tłumienie. Pomiary drgań polegają na mierzeniu pewnych wielkości fizycznych, charakteryzujących drgania obiektu. Do takich wielkości zalicza się przemieszczenie, prędkość i przyspieszenie. Przemieszczenie punktu określa jednoznacznie wektor przemieszczenia s. Przy pomiarach wektora s określamy jego współrzędne s x, s y lub s z. Drgania obiektu można określić wektorem chwilowych wartości prędkości v. Dla wyznaczenia wektora v należy pomierzyć jego składowe: v x, v y, v z. Pomiary prędkości są celowe w wielu przypadkach. Należy pamiętać, że amplituda prędkości cząstki drgającej harmonicznie równa jest amplitudzie przemieszczenia pomnożonego przez częstotliwość kątową.

3 Ruch drgający można określić także wektorem chwilowego przyspieszenia a. Wektor ten można wyznaczyć przez pomiar jego współrzędnych: a x, a y, a z. Przyspieszenie jest proporcjonalne do działającej siły, w związku z tym dla jednoznacznego scharakteryzowania drgań można mierzyć przyśpieszenie wyznaczające położenie danego punktu i przyspieszenie określające oddziaływującą na obiekt siłę. Amplituda przyśpieszenia każdej składowej widma równa się amplitudzie przemieszczenia pomnożonej przez częstotliwość kątową do kwadratu. Im wyższa jest harmoniczna przebiegu drgań, tym bardziej jest ona odzwierciedlana w widmie przyspieszenia. Jak wiadomo, szeregi Fouriera dla pochodnych rozkładanej funkcji są tym wolniej zbieżne, im jest wyższy rząd pochodnej. Ponieważ amplitudy przyśpieszeń wyższych harmonicznych są duże, więc do pomiarów należy używać aparaturę posiadającą szeroki zakres częstotliwości pracy. Przy pomiarach przemieszczeń wymagania dotyczące zakresu częstotliwości są mniejsze, ponieważ amplitudy wyższych harmonicznych są pomijalne. Należy zaznaczyć, że w niektórych przypadkach przebiegi przemieszczeń mogą być prawie sinusoidalne, prędkości odkształcone, a przyśpieszenia mogą mieć charakter przypadkowych procesów. Dla każdej z trzech wyżej wymienionych wielkości można mierzyć jej wartości chwilowe, średnie lub szczytowe. Najpełniejszą informację daje zapis wartości chwilowych w funkcji czasu. Pomiary wartości średnich przeprowadza się wtedy, gdy chodzi nam o ogólne, uśrednione informacje o danych drganiach. W niektórych układach są wprowadzone ograniczenia odnośnie do maksymalnych chwilowych wartości drgań. Dla ich wyznaczenia wystarczy mierzyć szczytowe wartości drgań. Często zależy nam na określeniu częstotliwości występujących drgań. Przy drganiach harmonicznych częstotliwość można wyznaczyć bardzo łatwo, np. z widma chwilowych wartości przemieszczeń. Można także zmierzyć ją bezpośrednio miernikiem częstotliwości. Dla drgań okresowych, ale nie harmonicznych, wymagane jest często określenie częstotliwości podstawowej (drgania harmonicznego o najniższej częstotliwości). Bezpośrednie wyznaczenie jej z widma jest przeważnie niemożliwe i należy w tym celu zastosować specjalną aparaturę (filtry przestrajane lub przełączane) albo przeprowadzić analizę przebiegu analitycznie (szereg Fouriera). Dla pełnego obrazu występujących częstotliwości należy przeprowadzić szczegółową analizę i wyznaczyć dyskretne widmo drgań. Jeżeli występują drgania nieokresowe, widmo drgań jest ciągłe. Wyznaczenie tego widma wymaga skomplikowanej aparatury pomiarowej. Przy drganiach przypadkowych wymagany jest pomiar rozkładów prawdopodobieństw, który najpełniej charakteryzuje zachodzący proces. Ze względu na to, że pomiar ten jest bardzo skomplikowany, często ogranicza się do pomiaru funkcji korelacyjnej drgań. Funkcja ta pozwala wyznaczyć parametry pierwszego i drugiego rzędu drgań przypadkowych. Na podstawie przekształcenia Fouriera z funkcji korelacyjnej można wyznaczyć gęstość widmową mocy procesu. Za pomocą odpowiedniej aparatury można bezpośrednio wyznaczyć widmo amplitudowe. Pomiar widma fazowego jest rzadko wymagany. Przy drganiach wywołanych impulsami często wymaga się określenia nachylenia czoła i czasu trwania działających impulsów. Jeżeli impulsy występują okresowo, to określa się ich częstotliwość. Układ pomiarowy służy do przetworzenia ruchu drgającego badanego obiektu na wskazania miernika lub na postać dogodną do rejestracji. Na obiekcie, którego drgania mają być mierzone, mocuje się czujniki. Są one przetwornikami wielkości wejściowej (drgań) na sygnał wyjściowy informujący o mierzonej wielkości. Przetworniki przekształcają drgania mechaniczne na inną postać drgań mechanicznych lub na drgania elektryczne. Jeżeli przewody łączące czujniki z pozostałą aparaturą są długie, wówczas dla zapewnienia lepszych warunków pomiaru stosuje się wtórniki katodowe. Zadaniem ich jest

4 dopasowanie linii do czujnika. Sygnał wyjściowy z wtórnika katodowego doprowadza się do pozostałej aparatury pomiarowej liniami połączeniowymi. Urządzenie dodatkowe może zawierać różne zespoły w zależności od wybranej metody pomiarowej, stosowanych czujników, mierzonych wielkości i parametrów, własności drgań oraz wymaganej postaci sygnału wyjściowego. Mogą tutaj wchodzić mostki, różne rodzaje wzmacniaczy, układy całkujące lub różniczkujące itp. w zależności od tego, czy przewiduje się bezpośredni odczyt, czy przebieg ma być rejestrowany, stosuje się mierniki wskazówkowe lub rejestratory. Jako rejestratorów używa się wielokanałowe oscylografy pętlicowe, wielostrumieniowe oscylografy z kamerami fotograficznymi lub magnetofony pomiarowe. w niektórych przypadkach zamiast przyrządów wskazówkowych lub rejestratorów używa się analizatorów, które przeprowadzają od razu analizę drgań i podają gotowe wyniki. Gdy są przeprowadzane pomiary układów, w pobliżu których ze względu na bezpieczeństwo nie może znajdować się człowiek, wówczas stosuje się zdalne sterowanie [3,6,14,24,25,27,34] UKŁADY POMIAROWE DRGAŃ MECHANICZNYCH Układ pomiarowy służy do przetworzenia ruchu drgającego badanego obiektu na wskazania miernika lub na postać dogodną do rejestracji. Na obiekcie, którego drgania mają być mierzone, mocuje się czujniki. Są one przetwornikami wielkości wejściowej (drgań) na sygnał wyjściowy informujący o mierzonej wielkości. Przetworniki przekształcają drgania mechaniczne na inną postać drgań mechanicznych lub na drgania elektryczne. Podstawową strukturę układu pomiarowego można otrzymać przez odpowiednie połączenie kilku przyrządów pomiarowych. Przykładowy układ pokazano na rysunku 4.1. Rys 4.1. Schemat układu pomiarowego drgań mechanicznych Zasadniczym elementem układu pomiarowego jest czujnik, który umożliwia określenie przebiegu drgań w czasie w postaci sygnału analogowego. Obecnie są stosowane do pomiaru drgań rożnego typu przetworniki wielkości mechanicznych na wielkości elektryczne. Generalnie można wyodrębnić czujniki do pomiarów drgań bezwzględnych oraz drgań względnych. Do klasy czujników do pomiaru drgań bezwzględnych należą akcelerometry piezoelektryczne i czujniki elektrodynamiczne z masą sejsmiczną. Natomiast pomiar drgań względnych wykonuje się najczęściej czujnikami bezstykowymi takimi jak: czujniki zbliżeniowe elektromagnetyczne i indukcyjne, czujniki zbliżeniowe wiroprądowe, czujniki zbliżeniowe pojemnościowe. Większość z czujników zbliżeniowych może być stosowana do pomiaru drgań elementów tylko o własnościach ferromagnetycznych.

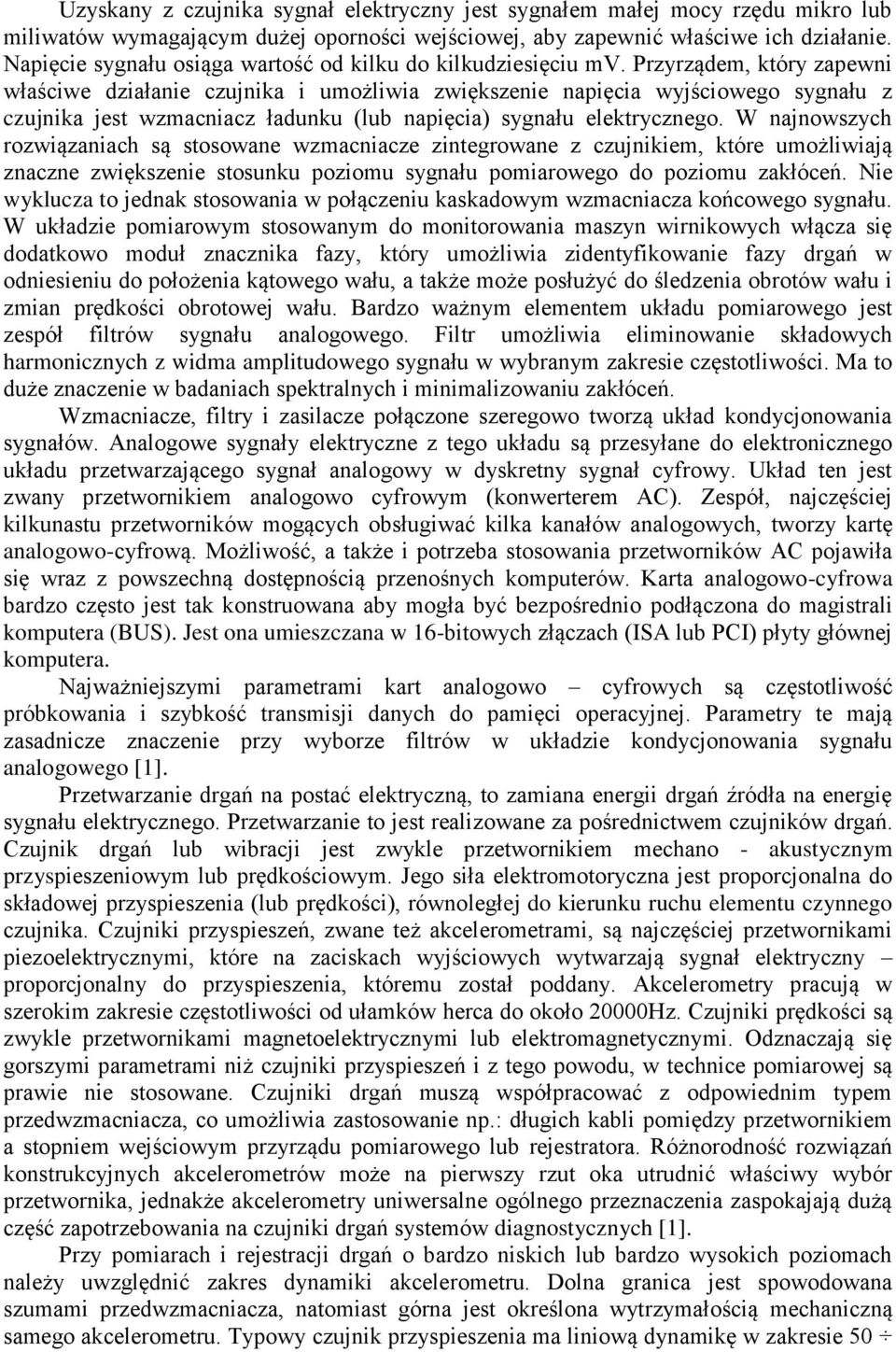

5 Uzyskany z czujnika sygnał elektryczny jest sygnałem małej mocy rzędu mikro lub miliwatów wymagającym dużej oporności wejściowej, aby zapewnić właściwe ich działanie. Napięcie sygnału osiąga wartość od kilku do kilkudziesięciu mv. Przyrządem, który zapewni właściwe działanie czujnika i umożliwia zwiększenie napięcia wyjściowego sygnału z czujnika jest wzmacniacz ładunku (lub napięcia) sygnału elektrycznego. W najnowszych rozwiązaniach są stosowane wzmacniacze zintegrowane z czujnikiem, które umożliwiają znaczne zwiększenie stosunku poziomu sygnału pomiarowego do poziomu zakłóceń. Nie wyklucza to jednak stosowania w połączeniu kaskadowym wzmacniacza końcowego sygnału. W układzie pomiarowym stosowanym do monitorowania maszyn wirnikowych włącza się dodatkowo moduł znacznika fazy, który umożliwia zidentyfikowanie fazy drgań w odniesieniu do położenia kątowego wału, a także może posłużyć do śledzenia obrotów wału i zmian prędkości obrotowej wału. Bardzo ważnym elementem układu pomiarowego jest zespół filtrów sygnału analogowego. Filtr umożliwia eliminowanie składowych harmonicznych z widma amplitudowego sygnału w wybranym zakresie częstotliwości. Ma to duże znaczenie w badaniach spektralnych i minimalizowaniu zakłóceń. Wzmacniacze, filtry i zasilacze połączone szeregowo tworzą układ kondycjonowania sygnałów. Analogowe sygnały elektryczne z tego układu są przesyłane do elektronicznego układu przetwarzającego sygnał analogowy w dyskretny sygnał cyfrowy. Układ ten jest zwany przetwornikiem analogowo cyfrowym (konwerterem AC). Zespół, najczęściej kilkunastu przetworników mogących obsługiwać kilka kanałów analogowych, tworzy kartę analogowo-cyfrową. Możliwość, a także i potrzeba stosowania przetworników AC pojawiła się wraz z powszechną dostępnością przenośnych komputerów. Karta analogowo-cyfrowa bardzo często jest tak konstruowana aby mogła być bezpośrednio podłączona do magistrali komputera (BUS). Jest ona umieszczana w 16-bitowych złączach (ISA lub PCI) płyty głównej komputera. Najważniejszymi parametrami kart analogowo cyfrowych są częstotliwość próbkowania i szybkość transmisji danych do pamięci operacyjnej. Parametry te mają zasadnicze znaczenie przy wyborze filtrów w układzie kondycjonowania sygnału analogowego [1]. Przetwarzanie drgań na postać elektryczną, to zamiana energii drgań źródła na energię sygnału elektrycznego. Przetwarzanie to jest realizowane za pośrednictwem czujników drgań. Czujnik drgań lub wibracji jest zwykle przetwornikiem mechano - akustycznym przyspieszeniowym lub prędkościowym. Jego siła elektromotoryczna jest proporcjonalna do składowej przyspieszenia (lub prędkości), równoległej do kierunku ruchu elementu czynnego czujnika. Czujniki przyspieszeń, zwane też akcelerometrami, są najczęściej przetwornikami piezoelektrycznymi, które na zaciskach wyjściowych wytwarzają sygnał elektryczny proporcjonalny do przyspieszenia, któremu został poddany. Akcelerometry pracują w szerokim zakresie częstotliwości od ułamków herca do około 20000Hz. Czujniki prędkości są zwykle przetwornikami magnetoelektrycznymi lub elektromagnetycznymi. Odznaczają się gorszymi parametrami niż czujniki przyspieszeń i z tego powodu, w technice pomiarowej są prawie nie stosowane. Czujniki drgań muszą współpracować z odpowiednim typem przedwzmacniacza, co umożliwia zastosowanie np.: długich kabli pomiędzy przetwornikiem a stopniem wejściowym przyrządu pomiarowego lub rejestratora. Różnorodność rozwiązań konstrukcyjnych akcelerometrów może na pierwszy rzut oka utrudnić właściwy wybór przetwornika, jednakże akcelerometry uniwersalne ogólnego przeznaczenia zaspokajają dużą część zapotrzebowania na czujniki drgań systemów diagnostycznych [1]. Przy pomiarach i rejestracji drgań o bardzo niskich lub bardzo wysokich poziomach należy uwzględnić zakres dynamiki akcelerometru. Dolna granica jest spowodowana szumami przedwzmacniacza, natomiast górna jest określona wytrzymałością mechaniczną samego akcelerometru. Typowy czujnik przyspieszenia ma liniową dynamikę w zakresie 50

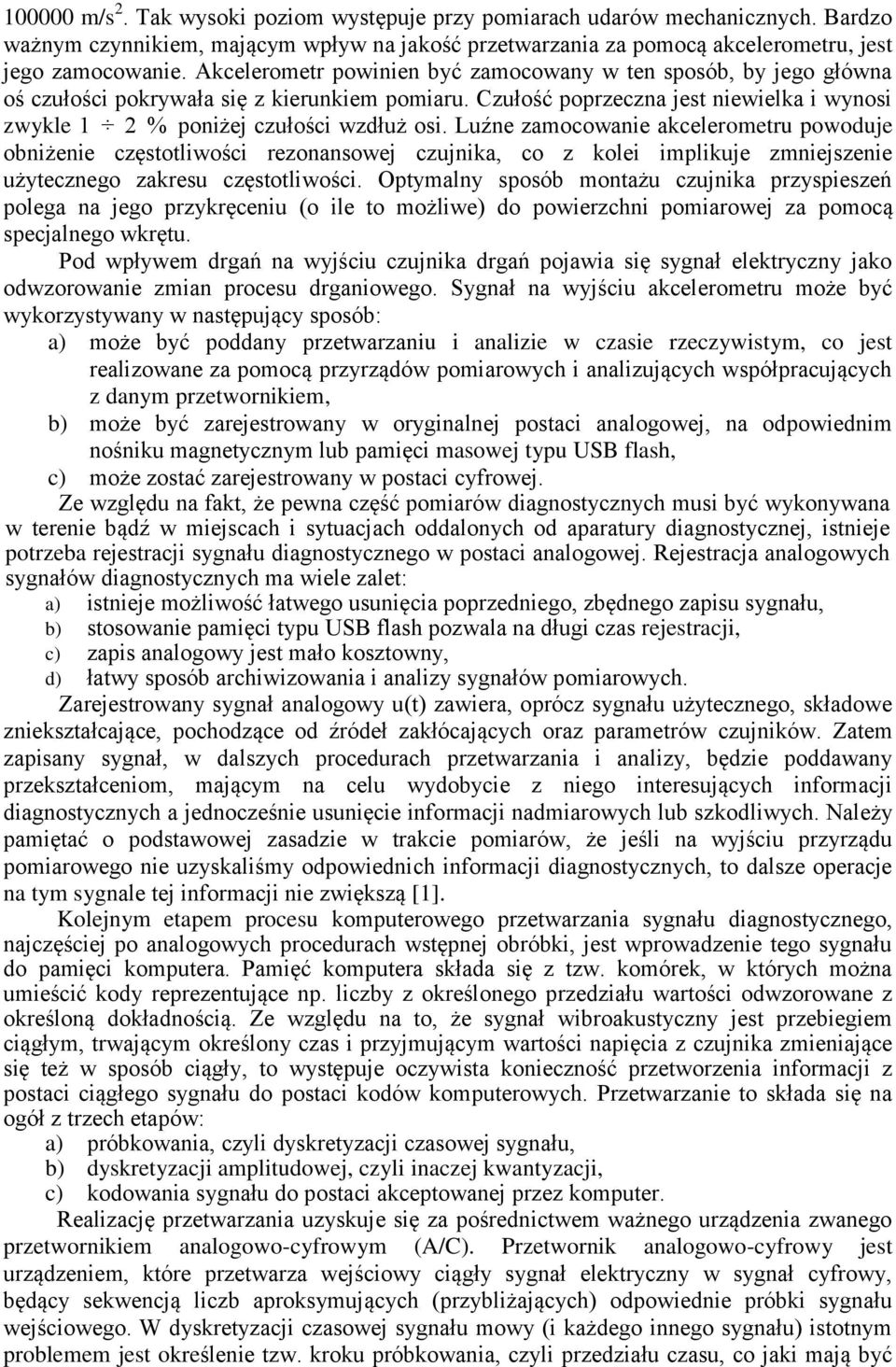

6 m/s 2. Tak wysoki poziom występuje przy pomiarach udarów mechanicznych. Bardzo ważnym czynnikiem, mającym wpływ na jakość przetwarzania za pomocą akcelerometru, jest jego zamocowanie. Akcelerometr powinien być zamocowany w ten sposób, by jego główna oś czułości pokrywała się z kierunkiem pomiaru. Czułość poprzeczna jest niewielka i wynosi zwykle 1 2 % poniżej czułości wzdłuż osi. Luźne zamocowanie akcelerometru powoduje obniżenie częstotliwości rezonansowej czujnika, co z kolei implikuje zmniejszenie użytecznego zakresu częstotliwości. Optymalny sposób montażu czujnika przyspieszeń polega na jego przykręceniu (o ile to możliwe) do powierzchni pomiarowej za pomocą specjalnego wkrętu. Pod wpływem drgań na wyjściu czujnika drgań pojawia się sygnał elektryczny jako odwzorowanie zmian procesu drganiowego. Sygnał na wyjściu akcelerometru może być wykorzystywany w następujący sposób: a) może być poddany przetwarzaniu i analizie w czasie rzeczywistym, co jest realizowane za pomocą przyrządów pomiarowych i analizujących współpracujących z danym przetwornikiem, b) może być zarejestrowany w oryginalnej postaci analogowej, na odpowiednim nośniku magnetycznym lub pamięci masowej typu USB flash, c) może zostać zarejestrowany w postaci cyfrowej. Ze względu na fakt, że pewna część pomiarów diagnostycznych musi być wykonywana w terenie bądź w miejscach i sytuacjach oddalonych od aparatury diagnostycznej, istnieje potrzeba rejestracji sygnału diagnostycznego w postaci analogowej. Rejestracja analogowych sygnałów diagnostycznych ma wiele zalet: a) istnieje możliwość łatwego usunięcia poprzedniego, zbędnego zapisu sygnału, b) stosowanie pamięci typu USB flash pozwala na długi czas rejestracji, c) zapis analogowy jest mało kosztowny, d) łatwy sposób archiwizowania i analizy sygnałów pomiarowych. Zarejestrowany sygnał analogowy u(t) zawiera, oprócz sygnału użytecznego, składowe zniekształcające, pochodzące od źródeł zakłócających oraz parametrów czujników. Zatem zapisany sygnał, w dalszych procedurach przetwarzania i analizy, będzie poddawany przekształceniom, mającym na celu wydobycie z niego interesujących informacji diagnostycznych a jednocześnie usunięcie informacji nadmiarowych lub szkodliwych. Należy pamiętać o podstawowej zasadzie w trakcie pomiarów, że jeśli na wyjściu przyrządu pomiarowego nie uzyskaliśmy odpowiednich informacji diagnostycznych, to dalsze operacje na tym sygnale tej informacji nie zwiększą [1]. Kolejnym etapem procesu komputerowego przetwarzania sygnału diagnostycznego, najczęściej po analogowych procedurach wstępnej obróbki, jest wprowadzenie tego sygnału do pamięci komputera. Pamięć komputera składa się z tzw. komórek, w których można umieścić kody reprezentujące np. liczby z określonego przedziału wartości odwzorowane z określoną dokładnością. Ze względu na to, że sygnał wibroakustyczny jest przebiegiem ciągłym, trwającym określony czas i przyjmującym wartości napięcia z czujnika zmieniające się też w sposób ciągły, to występuje oczywista konieczność przetworzenia informacji z postaci ciągłego sygnału do postaci kodów komputerowych. Przetwarzanie to składa się na ogół z trzech etapów: a) próbkowania, czyli dyskretyzacji czasowej sygnału, b) dyskretyzacji amplitudowej, czyli inaczej kwantyzacji, c) kodowania sygnału do postaci akceptowanej przez komputer. Realizację przetwarzania uzyskuje się za pośrednictwem ważnego urządzenia zwanego przetwornikiem analogowo-cyfrowym (A/C). Przetwornik analogowo-cyfrowy jest urządzeniem, które przetwarza wejściowy ciągły sygnał elektryczny w sygnał cyfrowy, będący sekwencją liczb aproksymujących (przybliżających) odpowiednie próbki sygnału wejściowego. W dyskretyzacji czasowej sygnału mowy (i każdego innego sygnału) istotnym problemem jest określenie tzw. kroku próbkowania, czyli przedziału czasu, co jaki mają być

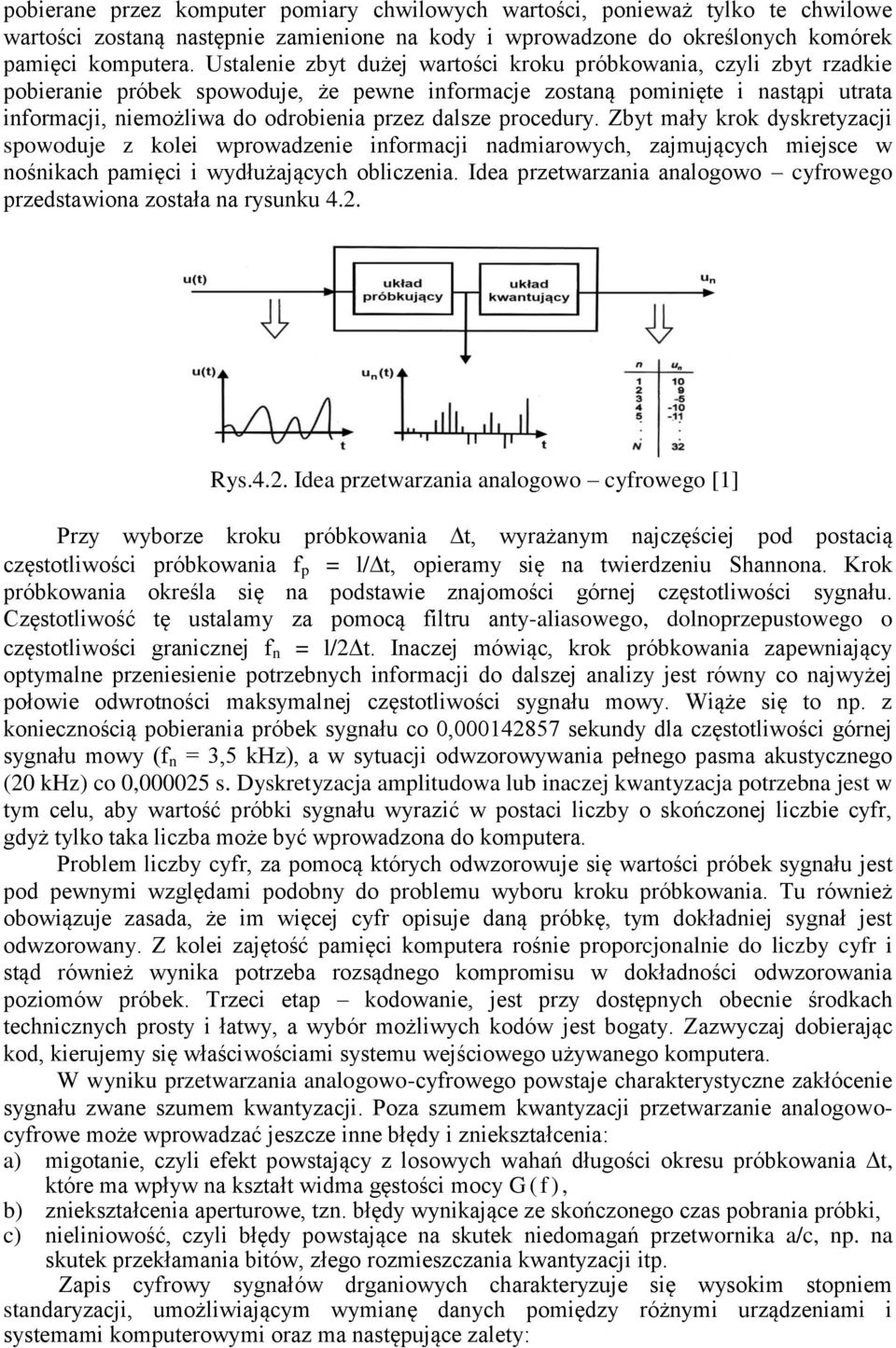

7 pobierane przez komputer pomiary chwilowych wartości, ponieważ tylko te chwilowe wartości zostaną następnie zamienione na kody i wprowadzone do określonych komórek pamięci komputera. Ustalenie zbyt dużej wartości kroku próbkowania, czyli zbyt rzadkie pobieranie próbek spowoduje, że pewne informacje zostaną pominięte i nastąpi utrata informacji, niemożliwa do odrobienia przez dalsze procedury. Zbyt mały krok dyskretyzacji spowoduje z kolei wprowadzenie informacji nadmiarowych, zajmujących miejsce w nośnikach pamięci i wydłużających obliczenia. Idea przetwarzania analogowo cyfrowego przedstawiona została na rysunku 4.2. Rys.4.2. Idea przetwarzania analogowo cyfrowego [1] Przy wyborze kroku próbkowania t, wyrażanym najczęściej pod postacią częstotliwości próbkowania f p = l/ t, opieramy się na twierdzeniu Shannona. Krok próbkowania określa się na podstawie znajomości górnej częstotliwości sygnału. Częstotliwość tę ustalamy za pomocą filtru anty-aliasowego, dolnoprzepustowego o częstotliwości granicznej f n = l/2 t. Inaczej mówiąc, krok próbkowania zapewniający optymalne przeniesienie potrzebnych informacji do dalszej analizy jest równy co najwyżej połowie odwrotności maksymalnej częstotliwości sygnału mowy. Wiąże się to np. z koniecznością pobierania próbek sygnału co 0, sekundy dla częstotliwości górnej sygnału mowy (f n = 3,5 khz), a w sytuacji odwzorowywania pełnego pasma akustycznego (20 khz) co 0, s. Dyskretyzacja amplitudowa lub inaczej kwantyzacja potrzebna jest w tym celu, aby wartość próbki sygnału wyrazić w postaci liczby o skończonej liczbie cyfr, gdyż tylko taka liczba może być wprowadzona do komputera. Problem liczby cyfr, za pomocą których odwzorowuje się wartości próbek sygnału jest pod pewnymi względami podobny do problemu wyboru kroku próbkowania. Tu również obowiązuje zasada, że im więcej cyfr opisuje daną próbkę, tym dokładniej sygnał jest odwzorowany. Z kolei zajętość pamięci komputera rośnie proporcjonalnie do liczby cyfr i stąd również wynika potrzeba rozsądnego kompromisu w dokładności odwzorowania poziomów próbek. Trzeci etap kodowanie, jest przy dostępnych obecnie środkach technicznych prosty i łatwy, a wybór możliwych kodów jest bogaty. Zazwyczaj dobierając kod, kierujemy się właściwościami systemu wejściowego używanego komputera. W wyniku przetwarzania analogowo-cyfrowego powstaje charakterystyczne zakłócenie sygnału zwane szumem kwantyzacji. Poza szumem kwantyzacji przetwarzanie analogowocyfrowe może wprowadzać jeszcze inne błędy i zniekształcenia: a) migotanie, czyli efekt powstający z losowych wahań długości okresu próbkowania t, które ma wpływ na kształt widma gęstości mocy G ( f ), b) zniekształcenia aperturowe, tzn. błędy wynikające ze skończonego czas pobrania próbki, c) nieliniowość, czyli błędy powstające na skutek niedomagań przetwornika a/c, np. na skutek przekłamania bitów, złego rozmieszczania kwantyzacji itp. Zapis cyfrowy sygnałów drganiowych charakteryzuje się wysokim stopniem standaryzacji, umożliwiającym wymianę danych pomiędzy różnymi urządzeniami i systemami komputerowymi oraz ma następujące zalety:

8 a) nie wymaga dużego zakresu dynamiki (pamiętanie jedynie dwóch poziomów), b) zapisane dane mogą być odczytywane synchronicznie, co zmniejsza błędy czasowe, c) pozwala na uzyskanie bardzo dużej dokładności odwzorowania sygnału. Posługując się zapisem cyfrowym należy pamiętać, że każdy sygnał jest zapisany i odbierany jako jedna liczba, a nie jak w zapisie analogowym, że jest to wartość z ciągu zależnych wartości. W zapisie analogowym była możliwość wygładzania sygnału w przypadku zaistnienia chwilowego zakłócenia. W zapisie cyfrowym taka regeneracja jest niemożliwa [1] CZUJNIKI DRGAŃ Różnorodność celów i warunków prowadzenia eksperymentu pomiarowego, jak również żądań co do wyników metod ich opracowywania pociągają za sobą ogromną liczbę możliwych wariantów budowy informacyjnych systemów pomiarowych, przez co nie można mówić o ich unifikacji. Do podstawowych elementów pomiarowych zaliczymy przetwornik pomiarowy, który służy do przetworzenia z określoną dokładnością i według określonego prawa wartości wielkości mierzonej na wartości innej wielkości. Przetworniki zbudowane są z trzech rodzajów elementów podstawowych: elementy powodujące straty energii (generowanej przez badany obiekt) rozpraszanej na energię cieplną, np. w wyniku tarcia, występowania rezystancji w układach elektrycznych, oporu przepływu gazów i cieczy, elementy magazynujące energię z obiektu w postaci kinetycznej (masa, indukcyjność w układach elektrycznych), elementy magazynujące energię obiektu w postaci potencjalnej (sprężyny w układach mechanicznych, pojemność w układach elektrycznych, sprężony gaz). W układach pomiarowych wielkości nieelektrycznych stosowane są przetworniki, w których następuje przetworzenie tej wielkości na wielkość elektryczną. Najbardziej rozpowszechnionym przetwornikiem do pomiaru drgań jest akcelerometr piezoelektryczny. Najistotniejszą częścią piezoelektrycznego czujnika jest płytka materiału piezoelektrycznego. Element piezoelektryczny poddany działaniu sił mechanicznych (rozciąganie ściskanie) generuje ładunek elektryczny, proporcjonalny do działających sił. Sygnał wyjściowy jest proporcjonalny do przyspieszeń i mieści się w granicach od 1 do 10 mv ms -2 (czułość czujnika). Ciężar czujnika jest istotny przy pomiarze drgań lekkich konstrukcji, gdzie przyłożenie dodatkowej masy (w postaci masy czujnika) może znacząco zmienić zarówno częstotliwość, jak i poziom drgań, co ma wpływ na wnioskowanie. Stąd też do badań powinno się używać czujników, których masa nie przekracza 1/10 masy badanego elementu [32]. Element piezoelektryczny w czujniku umieszczony jest w ten sposób, że podczas wibracji poddawany jest działaniu siły reakcji masy. Siła ta jest proporcjonalna do przyspieszenia i określona drugim prawem Newtona: siła = masa x przyspieszenie. Dla częstotliwości znacznie niższych niż częstotliwość rezonansowa całkowitego układu (typu masa sprężyna) przetwornika, przyspieszenie masy równa się przyspieszeniu podstawy. Oznacza to, że wartość sygnału wyjściowego jest proporcjonalna do przyspieszenia, któremu poddawany jest przetwornik. Najbardziej rozpowszechnione są dwa rozwiązania konstrukcyjne: przetwornik działający na zasadzie kompresji, w którym masa wywiera siłę kompresji działającą na piezo-czuły element. przetwornik typu nożycowego, w którym masa wywiera siłę tnącą na piezoelektryczny element czujnika.

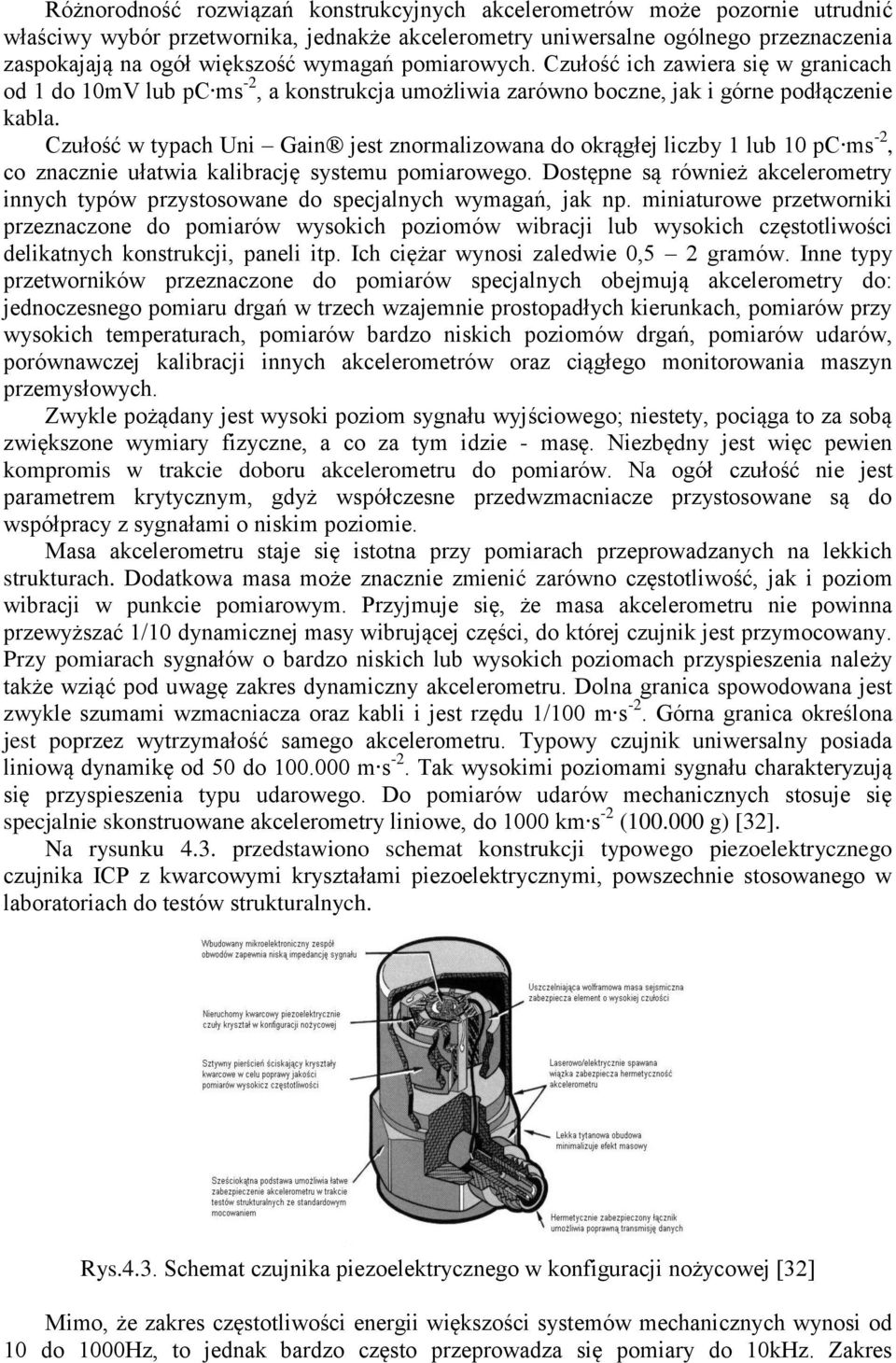

9 Różnorodność rozwiązań konstrukcyjnych akcelerometrów może pozornie utrudnić właściwy wybór przetwornika, jednakże akcelerometry uniwersalne ogólnego przeznaczenia zaspokajają na ogół większość wymagań pomiarowych. Czułość ich zawiera się w granicach od 1 do 10mV lub pc ms -2, a konstrukcja umożliwia zarówno boczne, jak i górne podłączenie kabla. Czułość w typach Uni Gain jest znormalizowana do okrągłej liczby 1 lub 10 pc ms -2, co znacznie ułatwia kalibrację systemu pomiarowego. Dostępne są również akcelerometry innych typów przystosowane do specjalnych wymagań, jak np. miniaturowe przetworniki przeznaczone do pomiarów wysokich poziomów wibracji lub wysokich częstotliwości delikatnych konstrukcji, paneli itp. Ich ciężar wynosi zaledwie 0,5 2 gramów. Inne typy przetworników przeznaczone do pomiarów specjalnych obejmują akcelerometry do: jednoczesnego pomiaru drgań w trzech wzajemnie prostopadłych kierunkach, pomiarów przy wysokich temperaturach, pomiarów bardzo niskich poziomów drgań, pomiarów udarów, porównawczej kalibracji innych akcelerometrów oraz ciągłego monitorowania maszyn przemysłowych. Zwykle pożądany jest wysoki poziom sygnału wyjściowego; niestety, pociąga to za sobą zwiększone wymiary fizyczne, a co za tym idzie - masę. Niezbędny jest więc pewien kompromis w trakcie doboru akcelerometru do pomiarów. Na ogół czułość nie jest parametrem krytycznym, gdyż współczesne przedwzmacniacze przystosowane są do współpracy z sygnałami o niskim poziomie. Masa akcelerometru staje się istotna przy pomiarach przeprowadzanych na lekkich strukturach. Dodatkowa masa może znacznie zmienić zarówno częstotliwość, jak i poziom wibracji w punkcie pomiarowym. Przyjmuje się, że masa akcelerometru nie powinna przewyższać 1/10 dynamicznej masy wibrującej części, do której czujnik jest przymocowany. Przy pomiarach sygnałów o bardzo niskich lub wysokich poziomach przyspieszenia należy także wziąć pod uwagę zakres dynamiczny akcelerometru. Dolna granica spowodowana jest zwykle szumami wzmacniacza oraz kabli i jest rzędu 1/100 m s -2. Górna granica określona jest poprzez wytrzymałość samego akcelerometru. Typowy czujnik uniwersalny posiada liniową dynamikę od 50 do m s -2. Tak wysokimi poziomami sygnału charakteryzują się przyspieszenia typu udarowego. Do pomiarów udarów mechanicznych stosuje się specjalnie skonstruowane akcelerometry liniowe, do 1000 km s -2 ( g) [32]. Na rysunku 4.3. przedstawiono schemat konstrukcji typowego piezoelektrycznego czujnika ICP z kwarcowymi kryształami piezoelektrycznymi, powszechnie stosowanego w laboratoriach do testów strukturalnych. Rys.4.3. Schemat czujnika piezoelektrycznego w konfiguracji nożycowej [32] Mimo, że zakres częstotliwości energii większości systemów mechanicznych wynosi od 10 do 1000Hz, to jednak bardzo często przeprowadza się pomiary do 10kHz. Zakres

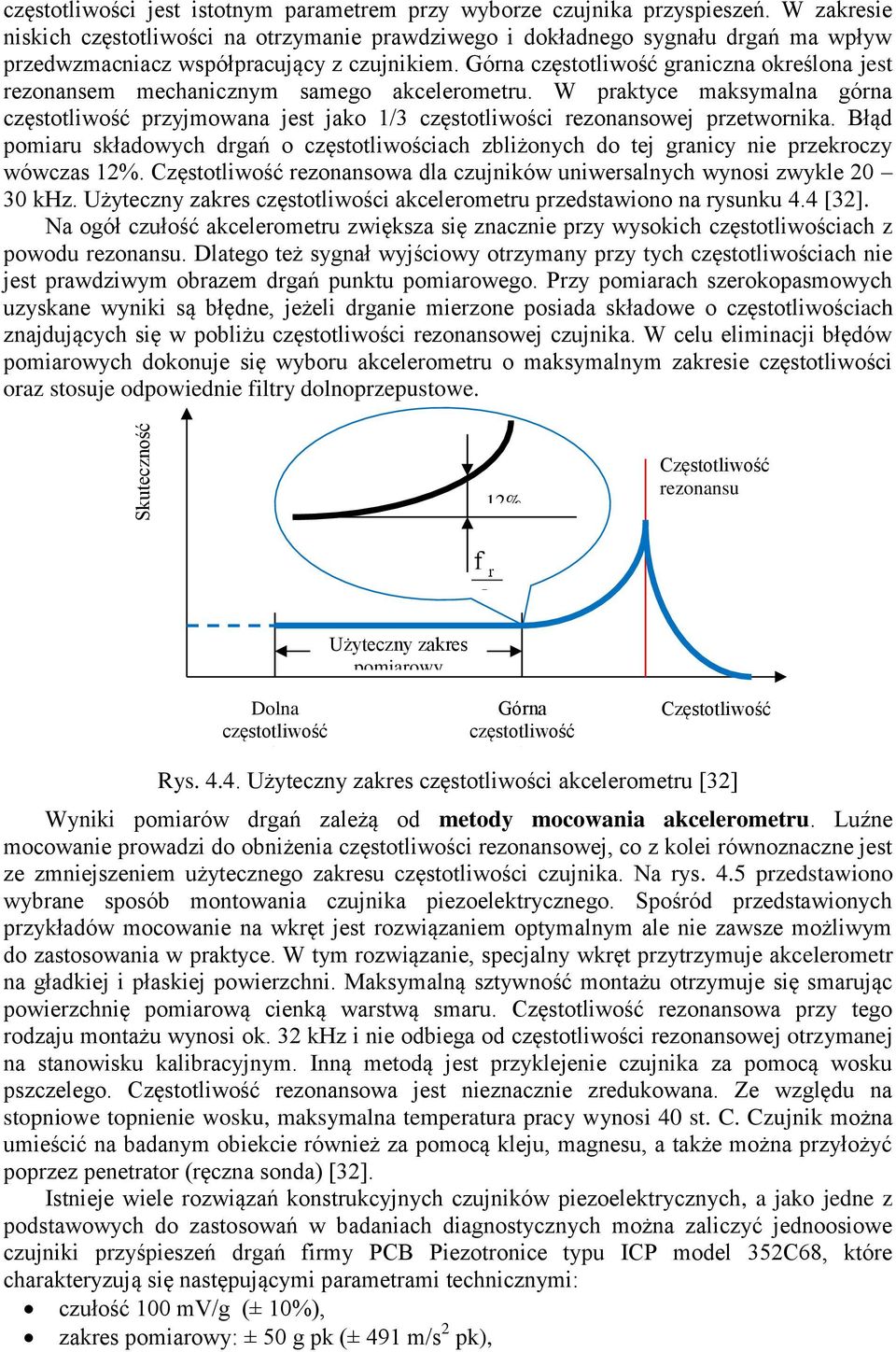

10 Skuteczność częstotliwości jest istotnym parametrem przy wyborze czujnika przyspieszeń. W zakresie niskich częstotliwości na otrzymanie prawdziwego i dokładnego sygnału drgań ma wpływ przedwzmacniacz współpracujący z czujnikiem. Górna częstotliwość graniczna określona jest rezonansem mechanicznym samego akcelerometru. W praktyce maksymalna górna częstotliwość przyjmowana jest jako 1/3 częstotliwości rezonansowej przetwornika. Błąd pomiaru składowych drgań o częstotliwościach zbliżonych do tej granicy nie przekroczy wówczas 12%. Częstotliwość rezonansowa dla czujników uniwersalnych wynosi zwykle khz. Użyteczny zakres częstotliwości akcelerometru przedstawiono na rysunku 4.4 [32]. Na ogół czułość akcelerometru zwiększa się znacznie przy wysokich częstotliwościach z powodu rezonansu. Dlatego też sygnał wyjściowy otrzymany przy tych częstotliwościach nie jest prawdziwym obrazem drgań punktu pomiarowego. Przy pomiarach szerokopasmowych uzyskane wyniki są błędne, jeżeli drganie mierzone posiada składowe o częstotliwościach znajdujących się w pobliżu częstotliwości rezonansowej czujnika. W celu eliminacji błędów pomiarowych dokonuje się wyboru akcelerometru o maksymalnym zakresie częstotliwości oraz stosuje odpowiednie filtry dolnoprzepustowe. 12% Częstotliwość rezonansu Dolna częstotliwość graniczna Użyteczny zakres pomiarowy Górna częstotliwość graniczna Częstotliwość Rys Użyteczny zakres częstotliwości akcelerometru [32] Wyniki pomiarów drgań zależą od metody mocowania akcelerometru. Luźne mocowanie prowadzi do obniżenia częstotliwości rezonansowej, co z kolei równoznaczne jest ze zmniejszeniem użytecznego zakresu częstotliwości czujnika. Na rys. 4.5 przedstawiono wybrane sposób montowania czujnika piezoelektrycznego. Spośród przedstawionych przykładów mocowanie na wkręt jest rozwiązaniem optymalnym ale nie zawsze możliwym do zastosowania w praktyce. W tym rozwiązanie, specjalny wkręt przytrzymuje akcelerometr na gładkiej i płaskiej powierzchni. Maksymalną sztywność montażu otrzymuje się smarując powierzchnię pomiarową cienką warstwą smaru. Częstotliwość rezonansowa przy tego rodzaju montażu wynosi ok. 32 khz i nie odbiega od częstotliwości rezonansowej otrzymanej na stanowisku kalibracyjnym. Inną metodą jest przyklejenie czujnika za pomocą wosku pszczelego. Częstotliwość rezonansowa jest nieznacznie zredukowana. Ze względu na stopniowe topnienie wosku, maksymalna temperatura pracy wynosi 40 st. C. Czujnik można umieścić na badanym obiekcie również za pomocą kleju, magnesu, a także można przyłożyć poprzez penetrator (ręczna sonda) [32]. Istnieje wiele rozwiązań konstrukcyjnych czujników piezoelektrycznych, a jako jedne z podstawowych do zastosowań w badaniach diagnostycznych można zaliczyć jednoosiowe czujniki przyśpieszeń drgań firmy PCB Piezotronice typu ICP model 352C68, które charakteryzują się następującymi parametrami technicznymi: czułość 100 mv/g (± 10%), zakres pomiarowy: ± 50 g pk (± 491 m/s 2 pk),

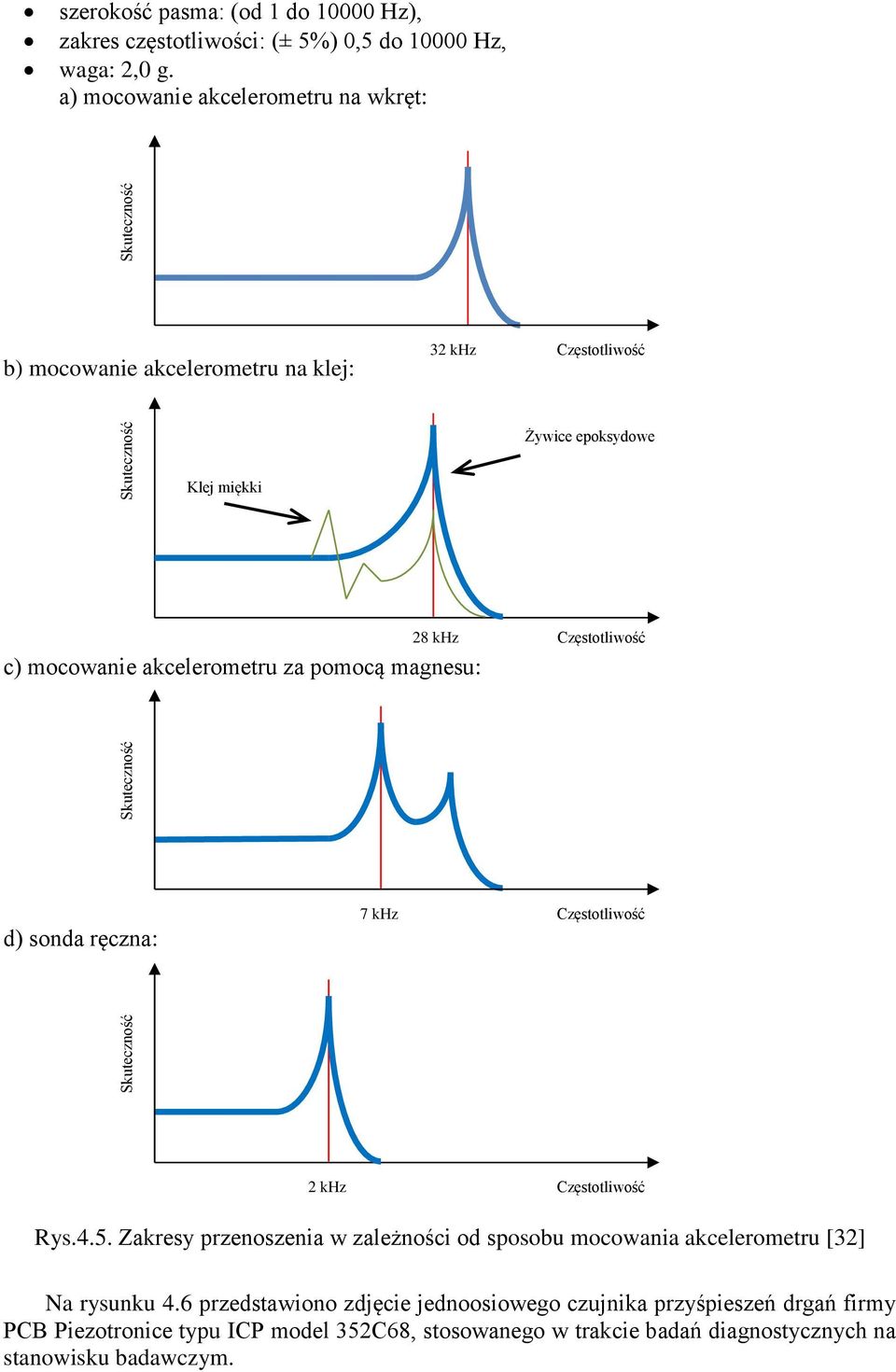

11 Skuteczność Skuteczność Skuteczność Skuteczność szerokość pasma: (od 1 do Hz), zakres częstotliwości: (± 5%) 0,5 do Hz, waga: 2,0 g. a) mocowanie akcelerometru na wkręt: b) mocowanie akcelerometru na klej: 32 khz Częstotliwość Żywice epoksydowe Klej miękki c) mocowanie akcelerometru za pomocą magnesu: 28 khz Częstotliwość d) sonda ręczna: 7 khz Częstotliwość 2 khz Częstotliwość Rys.4.5. Zakresy przenoszenia w zależności od sposobu mocowania akcelerometru [32] Na rysunku 4.6 przedstawiono zdjęcie jednoosiowego czujnika przyśpieszeń drgań firmy PCB Piezotronice typu ICP model 352C68, stosowanego w trakcie badań diagnostycznych na stanowisku badawczym.

12 Rys Czujniki przyśpieszeń drgań PCB Piezotronice typu ICP model 352C68 [36] Należy zaznaczyć, iż postęp w dziedzinie projektowania, konstruowania i wdrażania do przemysłu czujników przyśpieszeń drgań jest tak duży, że nie sposób go ogarnąć syntetycznie. Nie sposób zatem w kilku słowach przedstawić wyczerpująco te zagadnienia, trzeba je śledzić na bieżąco SYSTEMY POMIAROWE Rosnący stopień złożoności nowoczesnych maszyn i pojazdów oraz rosnące wymagania bezpieczeństwa zmuszają konstruktorów i użytkowników tych obiektów do nadzorowania ich bieżącego stanu technicznego. Staje się to możliwe, jeśli już na etapie projektowania konstruktorzy zaimplementują w obiekcie urządzenia i procedury diagnostyczne. Problemy diagnostyki maszyn obejmują następujące zagadnienia: akwizycje i przetwarzanie informacji diagnostycznych, budowę modeli i relacji diagnostycznych, wnioskowanie diagnostyczne i wartości graniczne, klasyfikacja stanów maszyny, przewidywanie czasu kolejnego diagnozowania, obrazowanie informacji decyzyjnych. System pomiarowy dla celów współczesnej wibro-diagnostyki maszyn składa się z dwóch podstawowych części: - sprzętu, w którym wyróżnia się następujące moduły: podsystem kondycjonowania i przetwarzania sygnałów, podsystem przetwarzania sygnałów znacznika fazy, podsystem komputera PC, podsystem zasilania, - oprogramowania, w którego skład wchodzą następujące moduły: system operacyjny, oprogramowanie modułów przetwarzania i analizy sygnałów, oprogramowanie zapewniające komunikację pomiędzy warstwami systemu, oprogramowanie do archiwizacji i przetwarzania danych pomiarowych, oprogramowanie zarządzające pracą systemu (konfigurowanie i testowanie systemu, inicjalizacja sesji pomiarowych itp.). Przedstawiona struktura systemu pomiarowego wykorzystuje najnowsze rozwiązania zarówno sprzętowe, jak i programowe. Zastosowane rozwiązania umożliwiają łatwą rozbudowę systemu, oraz możliwości włączenia go do dowolnych systemów diagnostycznych. Różnorodność firm specjalizujących się we wdrażaniu nowoczesnych systemów pomiarowych dotyczących akwizycji i analizy drgań i hałasu nie pozwalają na kompleksowe przedstawienie wszystkich dostępnych systemów pomiarowych. Autorzy tej pracy w oparciu

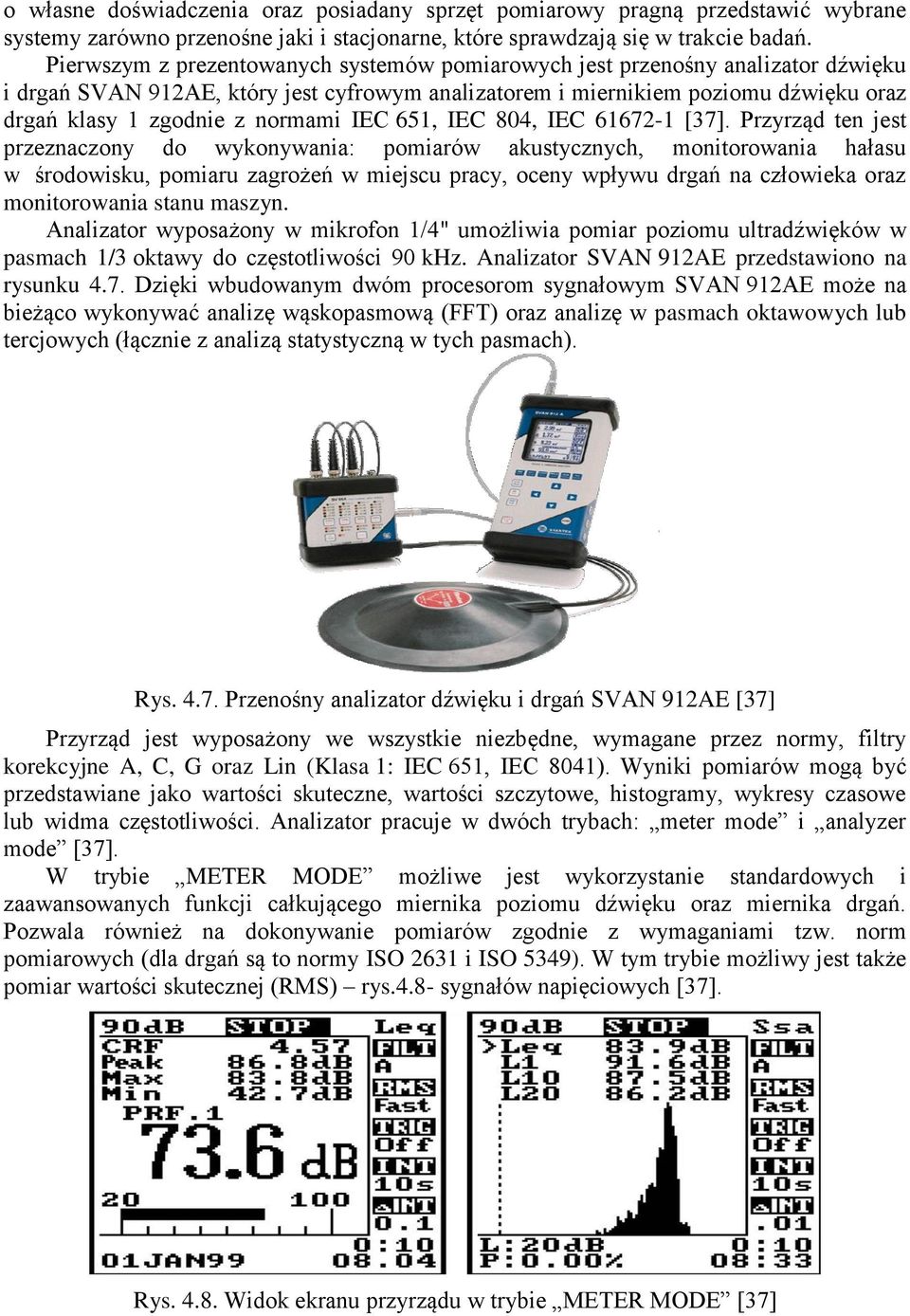

13 o własne doświadczenia oraz posiadany sprzęt pomiarowy pragną przedstawić wybrane systemy zarówno przenośne jaki i stacjonarne, które sprawdzają się w trakcie badań. Pierwszym z prezentowanych systemów pomiarowych jest przenośny analizator dźwięku i drgań SVAN 912AE, który jest cyfrowym analizatorem i miernikiem poziomu dźwięku oraz drgań klasy 1 zgodnie z normami IEC 651, IEC 804, IEC [37]. Przyrząd ten jest przeznaczony do wykonywania: pomiarów akustycznych, monitorowania hałasu w środowisku, pomiaru zagrożeń w miejscu pracy, oceny wpływu drgań na człowieka oraz monitorowania stanu maszyn. Analizator wyposażony w mikrofon 1/4" umożliwia pomiar poziomu ultradźwięków w pasmach 1/3 oktawy do częstotliwości 90 khz. Analizator SVAN 912AE przedstawiono na rysunku 4.7. Dzięki wbudowanym dwóm procesorom sygnałowym SVAN 912AE może na bieżąco wykonywać analizę wąskopasmową (FFT) oraz analizę w pasmach oktawowych lub tercjowych (łącznie z analizą statystyczną w tych pasmach). Rys Przenośny analizator dźwięku i drgań SVAN 912AE [37] Przyrząd jest wyposażony we wszystkie niezbędne, wymagane przez normy, filtry korekcyjne A, C, G oraz Lin (Klasa 1: IEC 651, IEC 8041). Wyniki pomiarów mogą być przedstawiane jako wartości skuteczne, wartości szczytowe, histogramy, wykresy czasowe lub widma częstotliwości. Analizator pracuje w dwóch trybach: meter mode i analyzer mode [37]. W trybie METER MODE możliwe jest wykorzystanie standardowych i zaawansowanych funkcji całkującego miernika poziomu dźwięku oraz miernika drgań. Pozwala również na dokonywanie pomiarów zgodnie z wymaganiami tzw. norm pomiarowych (dla drgań są to normy ISO 2631 i ISO 5349). W tym trybie możliwy jest także pomiar wartości skutecznej (RMS) rys.4.8- sygnałów napięciowych [37]. Rys Widok ekranu przyrządu w trybie METER MODE [37]

14 Tryb ANALYZER MODE pozwala użytkownikowi na obserwację i pomiar przebiegu wejściowego w dziedzinie częstotliwości dla analizy oktawowej i tercjowej oraz w dziedzinie czasu. Po przełączeniu analizatora w tryb pracy ekran podzielony jest na dwie części: pole przeznaczone na graficzną prezentację sygnałów pomiarowych w obu dziedzinach (wykresy widm lub przebiegi czasowe), pole opisowe używane do wyświetlania tekstów. Wyboru głównych funkcji analizy sygnałów można dokonać w polu FUNCTION, w którym dostępne są następujące opcje: Time pomiar przebiegu czasowego, Spectrum analiza częstotliwościowa mierzonego sygnału prowadzona za pomocą algorytmu szybkiego przekształcenia Fouriera (FFT), 1/1 Oct. analiza częstotliwościowa mierzonego sygnału prowadzona za pomocą filtrów cyfrowych w pasmach oktawowych, 1/3 Oct. analiza częstotliwościowa mierzonego sygnału prowadzona za pomocą filtrów cyfrowych w pasmach 1/3-oktawowych (tercjowych). Na rysunku 4.9 przedstawiono przykładowy widok ekranu przyrządu w trybie ANALYZER MODE dla analizy przebiegów czasowych sygnału [37]. Rys.4.9. Widok ekranu w trybie ANALYZER MODE, FUNCTION, funkcja Time [37] Ponadto analizator został wyposażony w aplikację do analizy danych na stanowisku komputerowym Svan PC, która umożliwia przeprowadzenie prostej analizy otrzymanych wyników oraz eksport wyników do plików pomiarowych. Na rysunku 4.10 przedstawiono interfejs okna głównego oprogramowania Svan PC. Analizator SVAN 912AE może być stosowany do oceny stanowisk pracy oraz szkodliwego oddziaływania hałasu i drgań na środowisko naturalne. Możliwe jest również wykorzystanie analizatora w pomiarach laboratoryjnych oraz pracach związanych z opracowaniem lub udoskonalaniem nowych produktów. Rys Okno głównego oprogramowania Svan PC [37]

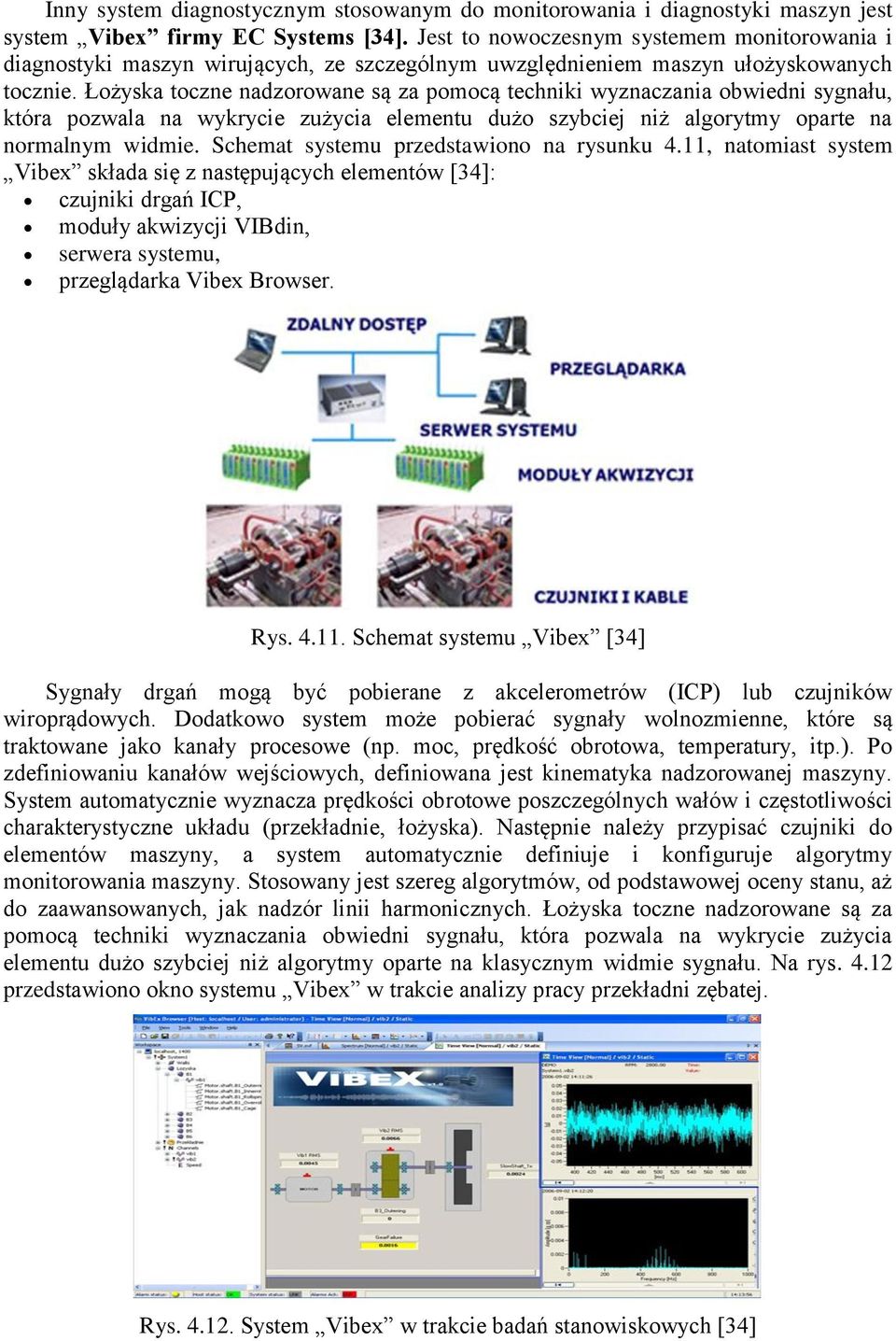

15 Inny system diagnostycznym stosowanym do monitorowania i diagnostyki maszyn jest system Vibex firmy EC Systems [34]. Jest to nowoczesnym systemem monitorowania i diagnostyki maszyn wirujących, ze szczególnym uwzględnieniem maszyn ułożyskowanych tocznie. Łożyska toczne nadzorowane są za pomocą techniki wyznaczania obwiedni sygnału, która pozwala na wykrycie zużycia elementu dużo szybciej niż algorytmy oparte na normalnym widmie. Schemat systemu przedstawiono na rysunku 4.11, natomiast system Vibex składa się z następujących elementów [34]: czujniki drgań ICP, moduły akwizycji VIBdin, serwera systemu, przeglądarka Vibex Browser. Rys Schemat systemu Vibex [34] Sygnały drgań mogą być pobierane z akcelerometrów (ICP) lub czujników wiroprądowych. Dodatkowo system może pobierać sygnały wolnozmienne, które są traktowane jako kanały procesowe (np. moc, prędkość obrotowa, temperatury, itp.). Po zdefiniowaniu kanałów wejściowych, definiowana jest kinematyka nadzorowanej maszyny. System automatycznie wyznacza prędkości obrotowe poszczególnych wałów i częstotliwości charakterystyczne układu (przekładnie, łożyska). Następnie należy przypisać czujniki do elementów maszyny, a system automatycznie definiuje i konfiguruje algorytmy monitorowania maszyny. Stosowany jest szereg algorytmów, od podstawowej oceny stanu, aż do zaawansowanych, jak nadzór linii harmonicznych. Łożyska toczne nadzorowane są za pomocą techniki wyznaczania obwiedni sygnału, która pozwala na wykrycie zużycia elementu dużo szybciej niż algorytmy oparte na klasycznym widmie sygnału. Na rys przedstawiono okno systemu Vibex w trakcie analizy pracy przekładni zębatej. Rys System Vibex w trakcie badań stanowiskowych [34]

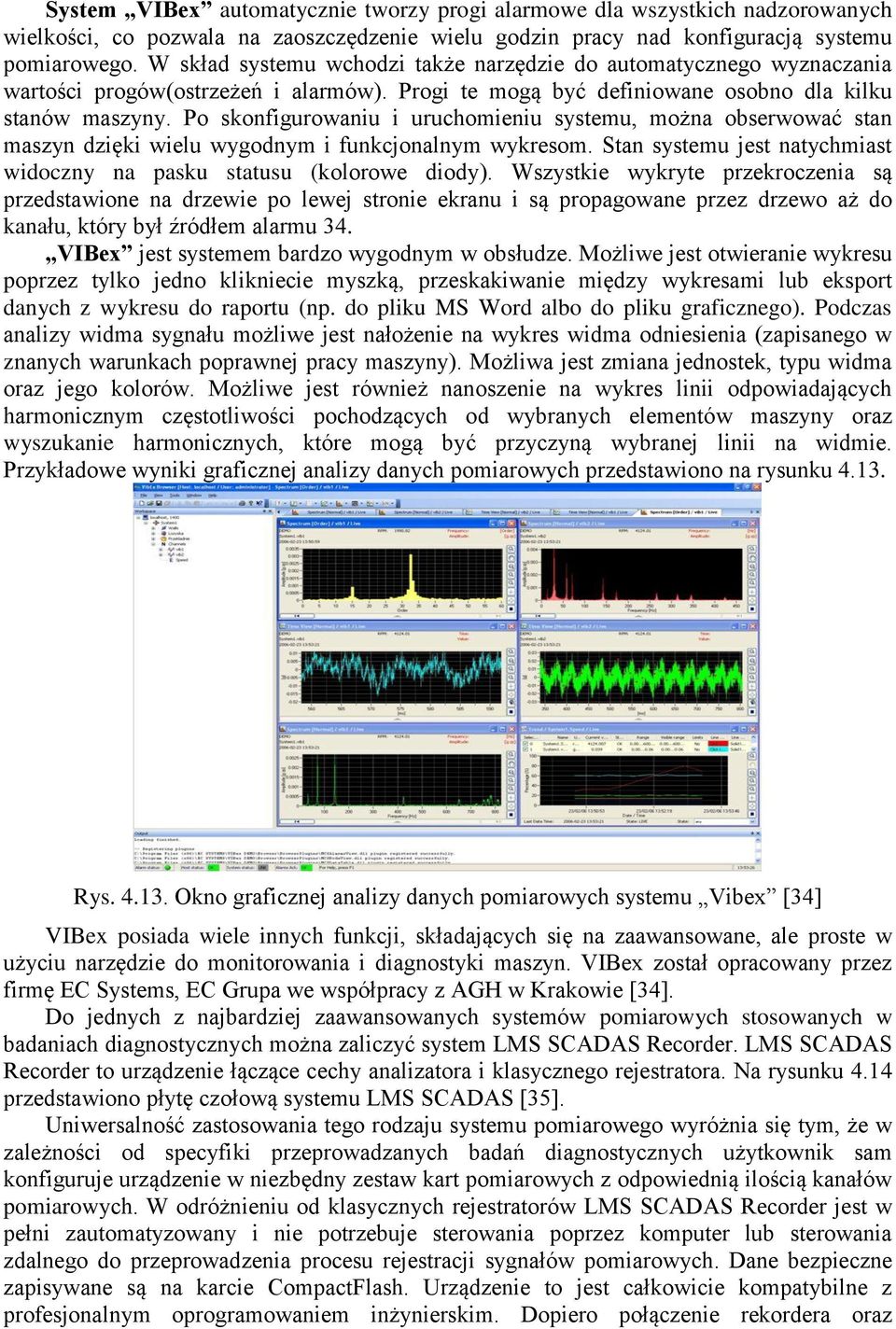

16 System VIBex automatycznie tworzy progi alarmowe dla wszystkich nadzorowanych wielkości, co pozwala na zaoszczędzenie wielu godzin pracy nad konfiguracją systemu pomiarowego. W skład systemu wchodzi także narzędzie do automatycznego wyznaczania wartości progów(ostrzeżeń i alarmów). Progi te mogą być definiowane osobno dla kilku stanów maszyny. Po skonfigurowaniu i uruchomieniu systemu, można obserwować stan maszyn dzięki wielu wygodnym i funkcjonalnym wykresom. Stan systemu jest natychmiast widoczny na pasku statusu (kolorowe diody). Wszystkie wykryte przekroczenia są przedstawione na drzewie po lewej stronie ekranu i są propagowane przez drzewo aż do kanału, który był źródłem alarmu 34. VIBex jest systemem bardzo wygodnym w obsłudze. Możliwe jest otwieranie wykresu poprzez tylko jedno klikniecie myszką, przeskakiwanie między wykresami lub eksport danych z wykresu do raportu (np. do pliku MS Word albo do pliku graficznego). Podczas analizy widma sygnału możliwe jest nałożenie na wykres widma odniesienia (zapisanego w znanych warunkach poprawnej pracy maszyny). Możliwa jest zmiana jednostek, typu widma oraz jego kolorów. Możliwe jest również nanoszenie na wykres linii odpowiadających harmonicznym częstotliwości pochodzących od wybranych elementów maszyny oraz wyszukanie harmonicznych, które mogą być przyczyną wybranej linii na widmie. Przykładowe wyniki graficznej analizy danych pomiarowych przedstawiono na rysunku Rys Okno graficznej analizy danych pomiarowych systemu Vibex [34] VIBex posiada wiele innych funkcji, składających się na zaawansowane, ale proste w użyciu narzędzie do monitorowania i diagnostyki maszyn. VIBex został opracowany przez firmę EC Systems, EC Grupa we współpracy z AGH w Krakowie [34]. Do jednych z najbardziej zaawansowanych systemów pomiarowych stosowanych w badaniach diagnostycznych można zaliczyć system LMS SCADAS Recorder. LMS SCADAS Recorder to urządzenie łączące cechy analizatora i klasycznego rejestratora. Na rysunku 4.14 przedstawiono płytę czołową systemu LMS SCADAS [35]. Uniwersalność zastosowania tego rodzaju systemu pomiarowego wyróżnia się tym, że w zależności od specyfiki przeprowadzanych badań diagnostycznych użytkownik sam konfiguruje urządzenie w niezbędny zestaw kart pomiarowych z odpowiednią ilością kanałów pomiarowych. W odróżnieniu od klasycznych rejestratorów LMS SCADAS Recorder jest w pełni zautomatyzowany i nie potrzebuje sterowania poprzez komputer lub sterowania zdalnego do przeprowadzenia procesu rejestracji sygnałów pomiarowych. Dane bezpieczne zapisywane są na karcie CompactFlash. Urządzenie to jest całkowicie kompatybilne z profesjonalnym oprogramowaniem inżynierskim. Dopiero połączenie rekordera oraz

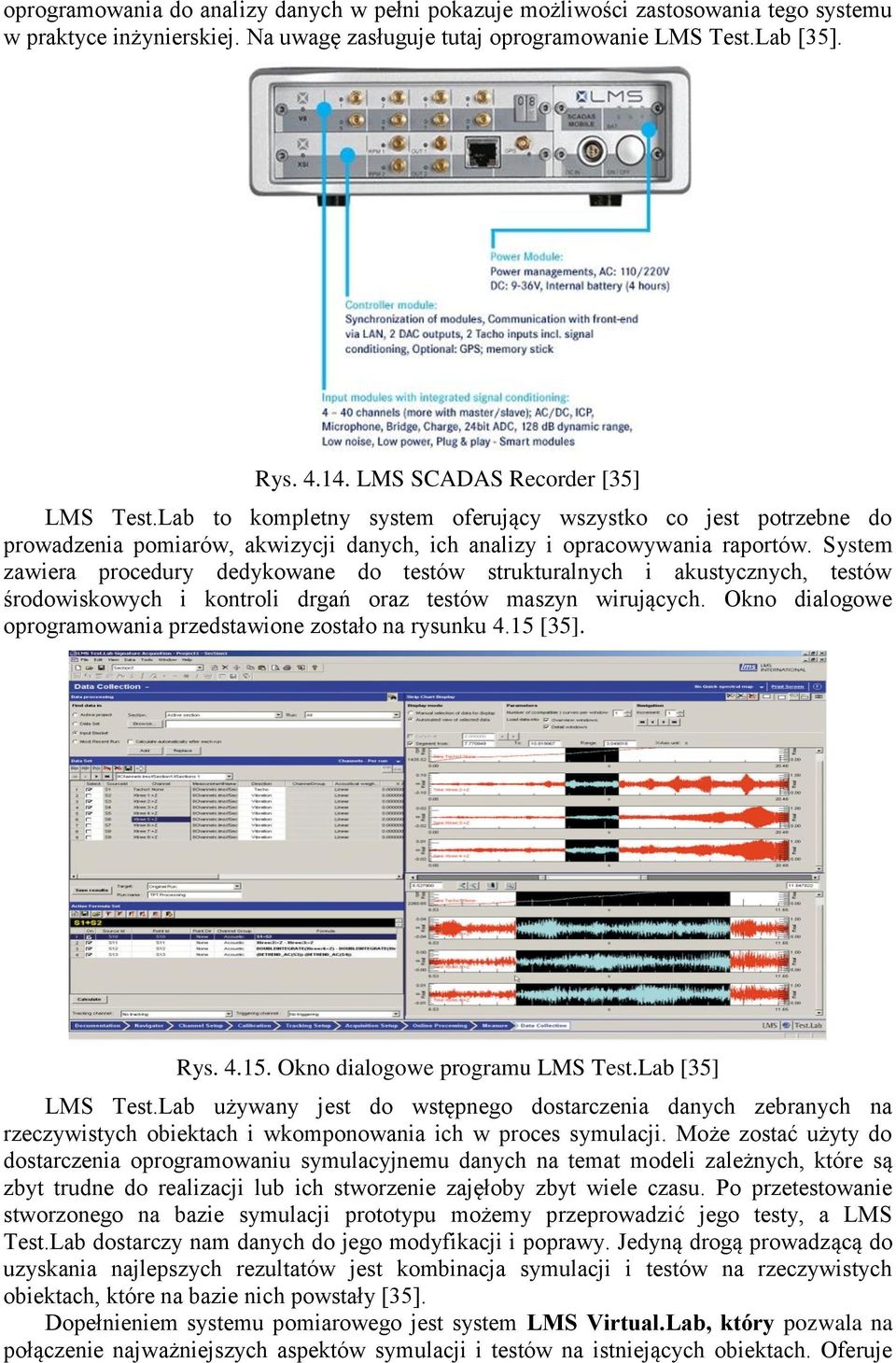

17 oprogramowania do analizy danych w pełni pokazuje możliwości zastosowania tego systemu w praktyce inżynierskiej. Na uwagę zasługuje tutaj oprogramowanie LMS Test.Lab [35]. Rys LMS SCADAS Recorder [35] LMS Test.Lab to kompletny system oferujący wszystko co jest potrzebne do prowadzenia pomiarów, akwizycji danych, ich analizy i opracowywania raportów. System zawiera procedury dedykowane do testów strukturalnych i akustycznych, testów środowiskowych i kontroli drgań oraz testów maszyn wirujących. Okno dialogowe oprogramowania przedstawione zostało na rysunku 4.15 [35]. Rys Okno dialogowe programu LMS Test.Lab [35] LMS Test.Lab używany jest do wstępnego dostarczenia danych zebranych na rzeczywistych obiektach i wkomponowania ich w proces symulacji. Może zostać użyty do dostarczenia oprogramowaniu symulacyjnemu danych na temat modeli zależnych, które są zbyt trudne do realizacji lub ich stworzenie zajęłoby zbyt wiele czasu. Po przetestowanie stworzonego na bazie symulacji prototypu możemy przeprowadzić jego testy, a LMS Test.Lab dostarczy nam danych do jego modyfikacji i poprawy. Jedyną drogą prowadzącą do uzyskania najlepszych rezultatów jest kombinacja symulacji i testów na rzeczywistych obiektach, które na bazie nich powstały [35]. Dopełnieniem systemu pomiarowego jest system LMS Virtual.Lab, który pozwala na połączenie najważniejszych aspektów symulacji i testów na istniejących obiektach. Oferuje

18 unikatowe, hybrydowe podejście do symulacji dane wejściowe pochodzące z rzeczywistych obiektów łączone są z danymi z obiektów symulowanych. Okno dialogowe systemu przedstawione zostało na rysunku Rys Okno dialogowe oprogramowania LMS Virtual.Lab [35] LMS Virtual.Lab to zintegrowane środowisko pozwalające na symulowanie zachowania systemów mechanicznych w zakresie integralności strukturalnej, drgań i hałasu, trwałości, dynamiki, zachowania w czasie jazdy i przemieszczenia oraz innych atrybutów [35]. Rozwiązaniem konkurencyjnym na rynku zaawansowanych narzędzi do akwizycji i analizy sygnałów jest system wielokanałowej rejestracji i analizy sygnałów wibroakustycznych PULSE firmy Brüel & Kjær. Unikalność na skalę światową tego urządzenia wynika z nowatorskich rozwiązań firmy Brüel & Kjær w zakresie akwizycji sygnału drgań i hałasu. Zastosowana nowoczesna technologia procesora sygnałowego pozwoliła uzyskać dynamikę pomiaru przekraczającą 160dB, co oznacza możliwość jednoczesnego rejestrowania drgań sejsmicznych aż po hałas startującego samolotu odrzutowego, czy detonacji ładunków wybuchowych. Analizator wraz ze wzbudnikiem drgań przedstawiono na rysunku Rys Wielokanałowy system PULSE ze wzbudnikiem drgań [38] Środowisko analizatora PULSE pozwala na kompleksową analizę klimatu akustycznego oraz drgań mechanicznych. System wyposażony jest w pakiet specjalistycznego oprogramowania do analizy modalnej maszyn i urządzeń. Przykładowe okno tworzenia geometrii w trakcie analizy modalnej przedstawiono na rysunku 4.18.

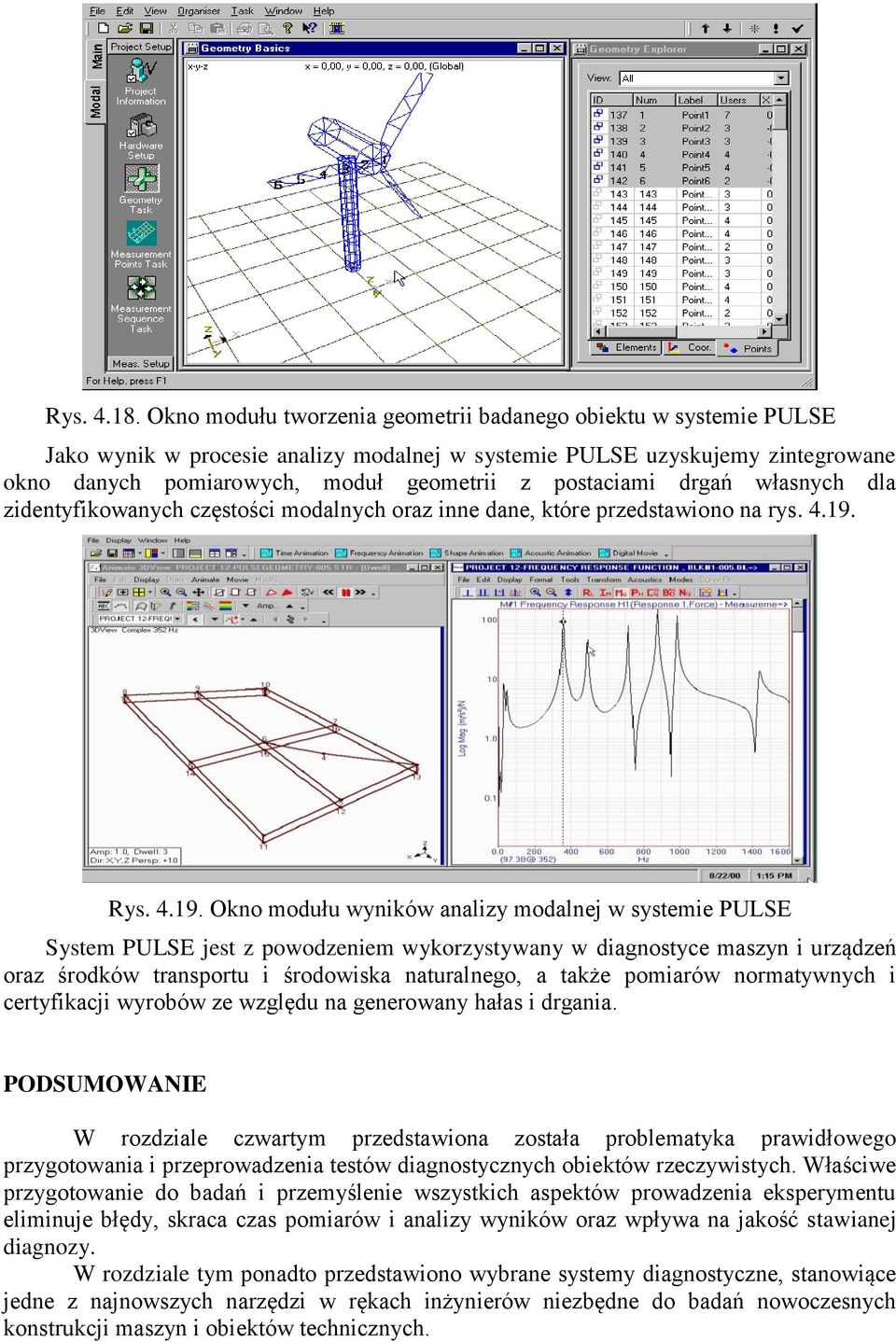

19 Rys Okno modułu tworzenia geometrii badanego obiektu w systemie PULSE Jako wynik w procesie analizy modalnej w systemie PULSE uzyskujemy zintegrowane okno danych pomiarowych, moduł geometrii z postaciami drgań własnych dla zidentyfikowanych częstości modalnych oraz inne dane, które przedstawiono na rys Rys Okno modułu wyników analizy modalnej w systemie PULSE System PULSE jest z powodzeniem wykorzystywany w diagnostyce maszyn i urządzeń oraz środków transportu i środowiska naturalnego, a także pomiarów normatywnych i certyfikacji wyrobów ze względu na generowany hałas i drgania. PODSUMOWANIE W rozdziale czwartym przedstawiona została problematyka prawidłowego przygotowania i przeprowadzenia testów diagnostycznych obiektów rzeczywistych. Właściwe przygotowanie do badań i przemyślenie wszystkich aspektów prowadzenia eksperymentu eliminuje błędy, skraca czas pomiarów i analizy wyników oraz wpływa na jakość stawianej diagnozy. W rozdziale tym ponadto przedstawiono wybrane systemy diagnostyczne, stanowiące jedne z najnowszych narzędzi w rękach inżynierów niezbędne do badań nowoczesnych konstrukcji maszyn i obiektów technicznych.
