1 Instrukcja Montażu i Eksploatacji RK-3 Rozłącznik ograniczonego zastosowania Instrukcja Nr DTR PL

2 Szanowny Kliencie! Dziękujemy serdecznie za wybranie naszego produktu. Przekazujemy w Twoje ręce rozłącznik wnętrzowy RK-3 zaprojektowany i wykonany z myślą o zaspokojeniu Twoich potrzeb użytkowych. Jesteśmy przekonani, że walory tego aparatu zostaną potwierdzone w trakcie jego eksploatacji. Przedmiotem niniejszej instrukcji są rozłączniki wnętrzowe typu RK-3. Zawiera ona informacje odnośnie danych techniczno-eksploatacyjnych, budowy i działania oraz obsługi i konserwacji aparatów. Przeznaczona jest jako pomoc w prawidłowym instalowaniu, obsłudze i eksploatacji. Ścisłe przestrzeganie wymagań zawartych w niniejszej instrukcji zapewni niezawodną pracę rozłącznika i jest warunkiem uzyskania gwarancji wytwórcy. Zapoznanie się z jej treścią jest niezbędne przed przystąpieniem do instalowania i eksploatacji rozłączników. W razie zaistnienia jakichkolwiek wątpliwości prosimy o zwracanie się z pytaniami do ZWAE Sp. z o.o. Przypominamy podstawowe zasady eksploatacji odłącznika: skrupulatnie przestrzegać zaleceń zawartych w IMiE, wykonywać przeglądy zgodnie z zaleceniami IMiE, stosować zalecane materiały eksploatacyjne, wszelkie przeglądy i naprawy wykonywać zgodnie z przepisami BHP. Przestrzeganie zaleceń zamieszczonych w tej instrukcji zapewni ciągłą sprawność aparatu. Zakład Wytwórczy Aparatów Elektrycznych ZWAE Sp. z o.o. Tel.: (059) Fax.: (059) zwae@zwae.com.pl Strona 2/8

3 OSTRZEŻENIE! W trakcie eksploatacji urządzeń elektrycznych określone części tych urządzeń znajdują się normalnie pod niebezpiecznym napięciem, a części mechaniczne, również zdalnie sterowane, mogą się szybko poruszać. Nieprzestrzeganie zaleceń ostrzegawczych może spowodować ciężkie obrażenia ciała lub szkody materialne. Tylko odpowiednio wykwalifikowany personel może pracować przy tym urządzeniu lub jego pobliżu. Personel ten musi znać dokładnie wszystkie zasady bezpieczeństwa i reguły utrzymania urządzenia zgodnie z niniejszą instrukcją. Bezproblemowa i bezpieczna eksploatacja tego urządzenia wymaga odpowiedniego transportu, prawidłowego przechowywania, budowy i montażu, jak też starannej obsługi i utrzymania. 1. ZASTOSOWANIE Rozłączniki ograniczonego zastosowania typu RK-3 przewidziane są do stosowania w rozdzielniach kopalnianych na napięcie do 7,2kV. Są idealnym zamiennikiem za rozłączniki typu OKR produkcji ZWAR. Niniejsze rozłączniki przeznaczone są do załączania i wyłączania prądów biegu jałowego transformatorów zabudowanych w stacjach transformatorowych stosowanych w górnictwie. Rozłącznik ten jest aparatem dwupołożeniowym - w pierwszej pozycji zwiera przyłącza dolne z górnym, w drugiej uziemia dolne. W położeniu otwartym rozłączniki stwarzają widoczna i bezpieczna przerwę izolacyjną. 2. ZALETY Możliwość wyboru strony zabudowy napędu (lewa / prawa) Współpraca z napędem ręcznym typu NR-1, NRK lub silnikowym typu NSW30-3 Wysokie parametry techniczno-eksploatacyjne Dostosowanie do potrzeb rozdzielnic transformatorowych stosowanych w górnictwie Prosta obsługa Niezawodność działania 3. BUDOWA I ZASADA DZIAŁANIA Rozłączniki typu RK-3 mają konstrukcję sieczną. Każdy biegun rozłącznika posiada dwa izolatory wsporcze 1 w kształcie płyt, pomiędzy którymi są osadzone dwa styki nieruchome: górny 2 i dolny 3 oraz usprężynowany zaskokowy styk pomocniczy opalny 4 usytuowany przy górnym styku nieruchomym 2 i połączony z nim elektrycznie. Człon stykowy ruchomy bieguna, zawierający dwa usprężynowane styki główne 5 oraz usytuowany między nimi usprężynowany styk pomocniczy opalny 6, jest zamocowany obrotowo do dolnego styku nieruchomego 3 i tworzy z nim zestyk nierozłączalny. Podstawę rozłącznika tworzą dwie stopy 7 połączone ze sobą oraz z biegunami przy pomocy sworzni 8 i tulei dystansowych 9. W podstawie są osadzone styki uziemnika 10 oraz wał napędowy 11 wraz z siłownikiem sprężynowym 12. W stanie zamkniętym rozłącznika, styki główne ruchome 5 każdego bieguna tworzą zestyk z górnymi stykami nieruchomymi 2. W wyniku obrotu wału napędowego 11 wspomaganego przez siłownik sprężynowy 12 następuje szybki obrót członu stykowego ruchomego każdego bieguna w kierunku do podstawy. Po odłączeniu styków głównych ruchomych 5 od górnych styków nieruchomych 2 prąd biegu jałowego transformatora płynie przez styki pomocnicze opalne 4 i 6. Po ich rozłączeniu zapala się między nimi łuk elektryczny, gaszony w wyniku szybkiego rozciągania. Po zgaszeniu łuku styki główne ruchome 5 każdego bieguna zajmują położenie spoczynkowe w stanie otwartym rozłącznika, tworząc jednocześnie zestyk ze stykami 10 uziemnika. Podczas zamykania rozłącznika prąd biegu jałowego transformatora jest załączany przez szybko poruszające się styki główne ruchome 5 wchodzące w styczność ze stykami nieruchomymi 2. Strona 3/8

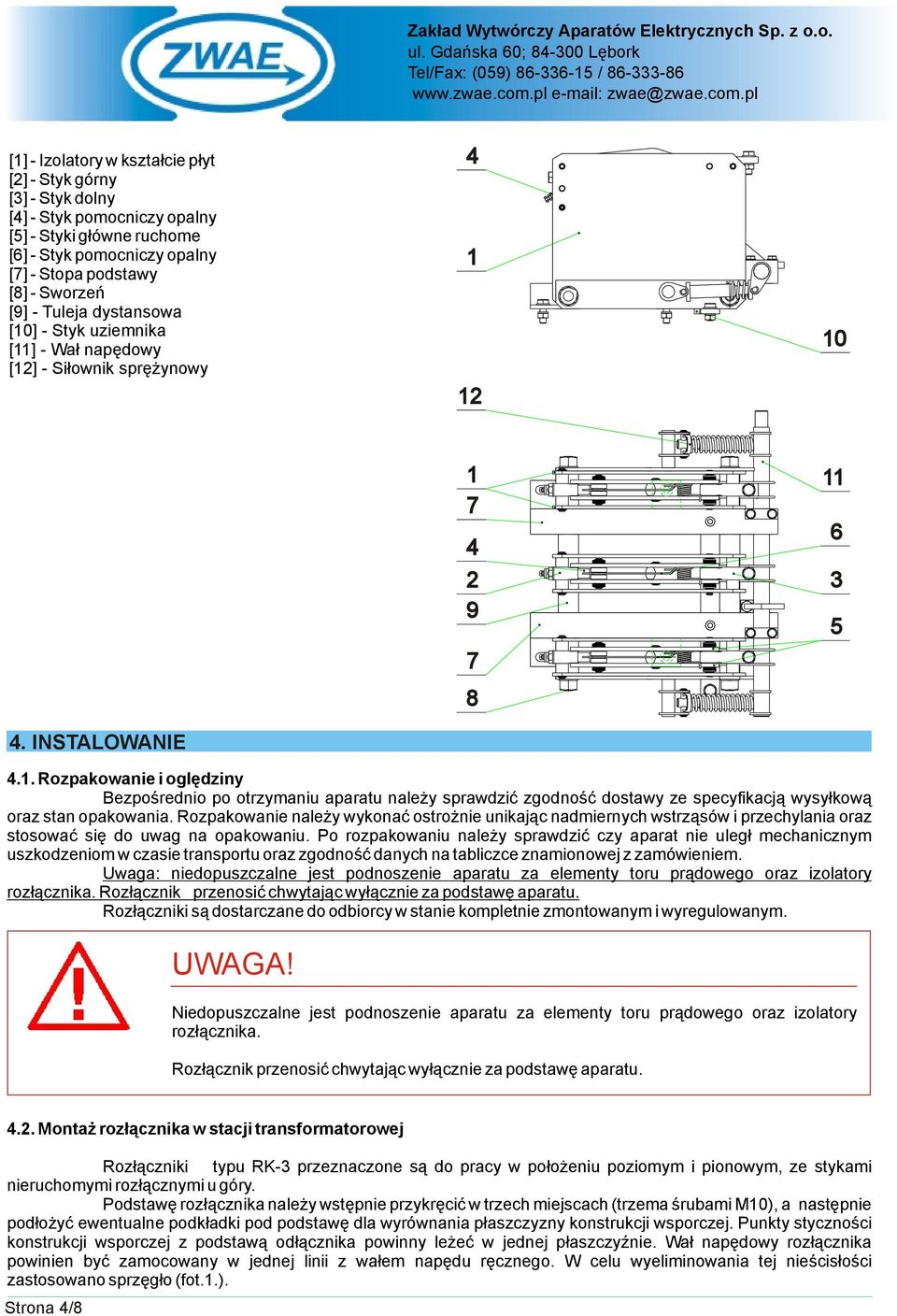

4 [1] - Izolatory w kształcie płyt [2] - Styk górny [3] - Styk dolny [4] - Styk pomocniczy opalny [5] - Styki główne ruchome [6] - Styk pomocniczy opalny [7] - Stopa podstawy [8] - Sworzeń [9] - Tuleja dystansowa [10] - Styk uziemnika [11] - Wał napędowy [12] - Siłownik sprężynowy INSTALOWANIE Rozpakowanie i oględziny Bezpośrednio po otrzymaniu aparatu należy sprawdzić zgodność dostawy ze specyfikacją wysyłkową oraz stan opakowania. Rozpakowanie należy wykonać ostrożnie unikając nadmiernych wstrząsów i przechylania oraz stosować się do uwag na opakowaniu. Po rozpakowaniu należy sprawdzić czy aparat nie uległ mechanicznym uszkodzeniom w czasie transportu oraz zgodność danych na tabliczce znamionowej z zamówieniem. Uwaga: niedopuszczalne jest podnoszenie aparatu za elementy toru prądowego oraz izolatory rozłącznika. Rozłącznik przenosić chwytając wyłącznie za podstawę aparatu. Rozłączniki są dostarczane do odbiorcy w stanie kompletnie zmontowanym i wyregulowanym. UWAGA! Niedopuszczalne jest podnoszenie aparatu za elementy toru prądowego oraz izolatory rozłącznika. Rozłącznik przenosić chwytając wyłącznie za podstawę aparatu Montaż rozłącznika w stacji transformatorowej Rozłączniki typu RK-3 przeznaczone są do pracy w położeniu poziomym i pionowym, ze stykami nieruchomymi rozłącznymi u góry. Podstawę rozłącznika należy wstępnie przykręcić w trzech miejscach (trzema śrubami M10), a następnie podłożyć ewentualne podkładki pod podstawę dla wyrównania płaszczyzny konstrukcji wsporczej. Punkty styczności konstrukcji wsporczej z podstawą odłącznika powinny leżeć w jednej płaszczyźnie. Wał napędowy rozłącznika powinien być zamocowany w jednej linii z wałem napędu ręcznego. W celu wyeliminowania tej nieścisłości zastosowano sprzęgło (fot.1.). Strona 4/8

5 Sprzęgło 4.3. Łączenie przewodów dopływowych i przewodu uziemiającego. Przed przykręceniem przewodów, do przyłączy rozłącznika należy oczyścić z wszelkich zanieczyszczeń metodą nie powodującą uszkodzenia powłok srebrnych, a następnie powierzchnie styku posmarować cienką warstwą wazeliny bez kwasowej, lub innego smaru przewodzącego. Śruby M10 należy dokręcać ostrożnie (momentem 26Nm), przytrzymując wypust przyłączowy dla zapobieżenia jego skręcania na izolatorze i powstania naprężeń. Może to powodować nieprawidłową pracę aparatu. Przewód uziemiający przyłączyć dokręcając go śrubą M10 (momentem 36Nm) umieszczoną w zacisku uziemiającym znajdującym się na listwie, smarując go uprzednio wazeliną bez kwasową. 5. PRÓBY PRZED ODDANIEM DO RUCHU UWAGA! Przed włączeniem rozłączników do pracy pod napięciem użytkownik powinien upewnić się, że montaż został wykonany prawidłowo i sprawdzić, czy stan rozłączników i napędów oraz sposób i miejsce zainstalowania odpowiadają warunkom bezpiecznej eksploatacji. W szczególności należy dokonać oględzin aparatu zwracając uwagę na stan izolatorów, styków oraz prawidłowość dokręcenia połączeń śrubowych. Wymóg ten jest szczególnie istotny w przypadku transportowania stacji rozdzielczych wraz rozłącznikami do miejsca eksploatacji. Nie wykonanie czynności kontrolnych może doprowadzić do poważnych awarii stacji rozdzielczych. W przypadku trudności, należy regulację zlecić producentowi. Przed włączeniem napięcia należy wykonać pomiary i próby elektryczne w zakresie przewidzianym w instrukcjach przekazywania do eksploatacji urządzeń energetycznych. Wymagane wartości mierzonych wielkości podane są w zestawieniu danych technicznych rozłącznika (pkt. 9). 6. INSTRUKCJA OBSŁUGI Osoby wykonujące czynności łączeniowe powinny mieć należyte kwalifikacje zawodowe i doświadczenie w obsługiwaniu aparatury wysokonapięciowej. Przy przestawianiu rozłącznika lub jego uziemnika należy przestrzegać przepisów dotyczących bezpieczeństwa pracy obowiązujących w miejscu zainstalowania. Przed dokonaniem przestawienia (zamknięcia lub otwarcia) rozłącznika należy upewnić się czy przestawienie jest dopuszczalne uwzględniając warunki układowe rozdzielni. Strona 5/8

6 7. PRZEGLĄDY I KONSERWACJA 7.1. Przeglądy okresowe Zaleca się, aby przeglądy rozłączników były wykonywane: podczas okresowych przeglądów stacji transformatorowych W trakcie przeglądów należy w szczególności sprawdzić: stan izolatorów (płyt), przy czym należy zwrócić uwagę na zabrudzenia ich powierzchni oraz ewentualne uszkodzenia mechaniczne (rysy, pęknięcia itp.); stan styków głównych zwracając uwagę na ewentualne uszkodzenia (ślady nadtopień, ubytki powłoki srebrnej) w miejscach wzajemnej styczności; stan uziemnika i jego styków oraz uziemień i zacisków uziomowych Konserwacja Konserwację rozłącznika zaleca się wykonać po każdym przeglądzie. Zakres konserwacji obejmuje: oczyszczenie izolatorów przy użyciu takich narzędzi i substancji czyszczących, które nie powodują uszkodzeń ich powierzchni; oczyszczenie i smarowanie styków głównych wazeliną bez kwasową (lub innym smarem przewodzącym) lub ich ewentualną wymianę w przypadku gdy powierzchnie ich wzajemnej styczności mają znaczne uszkodzenia; dokręcenie ewentualnie poluzowanych połączeń śrubowych; uzupełnienie uszkodzonych powłok ochronnych; oczyszczenie i posmarowanie styków uziemnika Dozwolone naprawy wykonywane przez użytkownika Naprawy rozłączników wykonywane w razie potrzeby przez użytkownika nie powinny wykraczać poza regulację styków opalnych i mechanizmów warunkującą prawidłowość jego działania. Części ulegające zużyciu w czasie eksploatacji dostarczane są na zamówienie. Bardziej skomplikowane naprawy wymagające demontażu rozłącznika mogą być wykonywane tylko przez wytwórcę lub w zakładzie remontowym dysponującym odpowiednimi urządzeniami i przeszkolonym personelem. Producent nie ponosi odpowiedzialności za pracę rozłączników remontowanych przez użytkownika, jeżeli naprawa obejmowała bez uzgodnienia z wytwórcą inne elementy niż dostarczone przez producenta Próby okresowe Po dokonaniu przeglądu, konserwacji i ewentualnej naprawie rozłącznika należy każdorazowo sprawdzić poprawność działania mechanicznego i ewentualnie wyregulować mechanizmy. Wskazane jest również, zwłaszcza w przypadku wątpliwości dotyczących oceny uszkodzeń powierzchniowych styków głównych w miejscach ich wzajemnej styczności wykonać dodatkowo sprawdzenie rezystancji głównego toru prądowego, szczególnie w odniesieniu do tych rozłączników, które przewodzą prądy ciągłe o wartościach zbliżonych do swojego prądu znamionowego. Pomierzone rezystancje nie powinny przekraczać wartości podanych w zestawieniu danych technicznych (pkt. 9). Pomiary rezystancji toru prądowego odłącznika i izolacji powinny być przeprowadzone zgodnie z obowiązującymi w energetyce przepisami. 8. PAKOWANIE, PRZECHOWYWANIE I TRANSPORT Rozłączniki są dostarczane do odbiorcy w opakowaniu zabezpieczającym aparat przed kurzem i lekkimi uderzeniami. Do miejsca przechowywania i instalowania rozłączniki mogą być przewożone wszystkimi środkami transportu pod warunkiem zabezpieczenia ich przed kapiącą wodą. W czasie transportu rozłączniki powinny być zabezpieczone przed przesuwaniem się i zderzaniem ze sobą lub częściami pojazdu. Transport, przechowywanie i składowanie powinny być zgodne ze znakami manipulacyjnymi na opakowaniu. Strona 6/8

7 9. DANE TECHNICZNE Lp. PARAMETR WARTOŚĆ 1. Napięcie znamionowe robocze 7,2 [kv] 2. Częstotliwość znamionowa 50 [Hz] 3. Prąd znamionowy ciągły 630 [A] 4. Napięcie probiercze o częstotliwości sieciowej 20/23 [kv] 5. Napięcie probiercze udarowe piorunowe (1,2/50µs) 60/70 [kv] 6. Prąd znamionowy krótkotrwały wytrzymywany 1-sekundowy 16 [ka] 7. Prąd znamionowy szczytowy wytrzymywany 40 [ka] 8. Masa odłącznika 25 [kg] 9. Rezystancja głównych torów prądowych max. 32 [ µω] 10. Trwałość mechaniczna 2000 cykli Uwaga: Zastrzega się prawo wprowadzania zmian wynikających z postępu technicznego. 10. SZKIC WYMIAROWY Strona 7/8

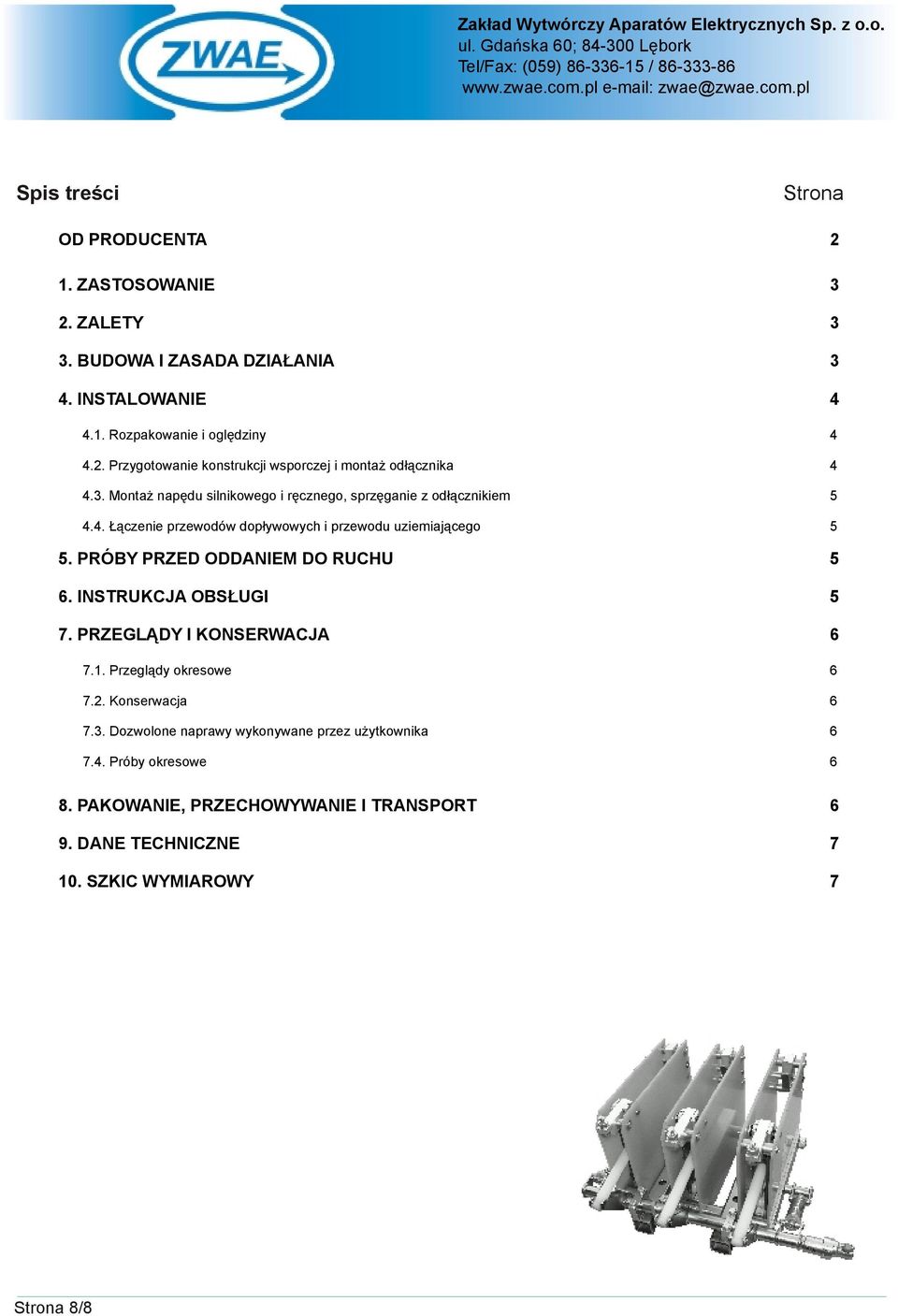

8 Spis treści Strona OD PRODUCENTA 2 1. ZASTOSOWANIE 3 2. ZALETY 3 3. BUDOWA I ZASADA DZIAŁANIA 3 4. INSTALOWANIE Rozpakowanie i oględziny Przygotowanie konstrukcji wsporczej i montaż odłącznika Montaż napędu silnikowego i ręcznego, sprzęganie z odłącznikiem Łączenie przewodów dopływowych i przewodu uziemiającego 5 5. PRÓBY PRZED ODDANIEM DO RUCHU 5 6. INSTRUKCJA OBSŁUGI 5 7. PRZEGLĄDY I KONSERWACJA Przeglądy okresowe Konserwacja Dozwolone naprawy wykonywane przez użytkownika Próby okresowe 6 8. PAKOWANIE, PRZECHOWYWANIE I TRANSPORT 6 9. DANE TECHNICZNE SZKIC WYMIAROWY 7 Strona 8/8
